各种电缆型号全套整合

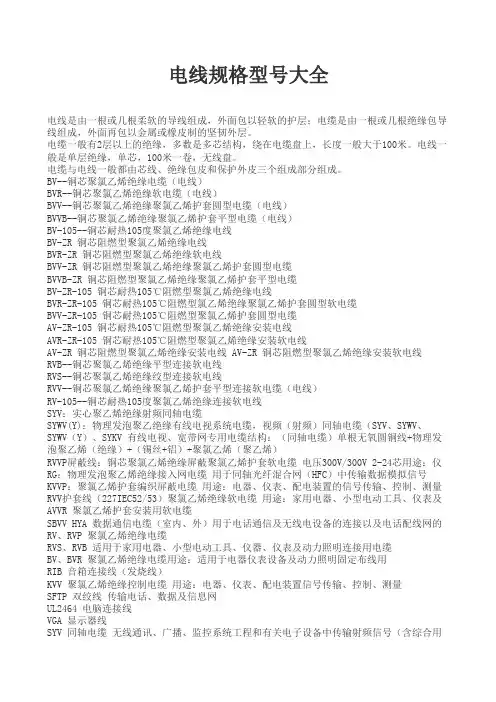

各种电缆型号大全

2009-12-28 10:22

电线电缆型号含义

绝缘层

导体

护套

外护层—————

额定电压（千伏）

线芯数×线芯截面（毫米2）+中性线芯（用“1”表示）×中性线芯截面（毫米2）

型号组成简单名称代号型号组成简单名称代号

绝缘层: 纸绝缘(Z) /橡皮绝缘(X) /聚氯乙烯绝缘(V) /聚乙烯绝缘(Y) /交联聚乙烯绝缘(J) 特征:

不滴流(D)

充油(CY)

滤尘器用(C)

导体: 铜/铝/ 不表示

L

外护层防腐: 一级(1)/二级(2)

护套: 铅包(Q)/铝包(L)/聚氯乙烯护套(V)/非燃性橡套(HF)/ 麻包(1)/铠装麻包(2)/

钢带铠装麻包(3)

细钢丝铠装麻包(5)

相应裸外护层(0)

相应内铠装外护层(9)

聚氯乙烯护套(02)

聚乙烯护套(03)

特征:

统包型/分相铅包、分相护套

干绝缘(F)/ 不表示(P)

油浸纸绝缘电力电缆

油浸纸绝缘电力电缆类产品，以绝缘纸的字母“Z”代号列为首位，其余各项型号编制及字母含义如下：

类别、用途导体绝缘内护套特征外护层

Z-纸绝缘电缆T-铜

L-铝Z-油浸纸Q-铅套

L-铝套CY-充油

F-分相

D-不滴流

C-滤尘用02，03，20，21，22，

23，30，31，32，33，

40，41，42，43，

441，241等

注：a.数字涵义详见以下附表。b.铜芯代表字母T一般省略不写。

例如：

Z Q D 02

纸绝缘电缆

铅护套

不滴流

聚氯乙烯外护套

铜芯不滴流油浸纸绝缘铅套聚氯乙烯套电力电缆

Z L L 32

纸绝缘电缆

铝线芯

铝护套

细圆钢丝铠装聚氯乙烯外套

铝芯粘性油浸纸绝缘铝套裸细钢铠装电力电缆

电缆外护层的型号按铠装层和外被层的结构顺序用阿拉伯数字表示。每一数字表示所采用的主要材料和意义见下表。

标记铠装层标记外被层

0 无0 无

1 - 1 纤维层

2 双钢带（24-钢带、粗圆钢丝）2 聚氯乙烯套

3 细圆钢丝3 聚乙烯套

4 粗圆钢丝（44-双粗圆钢丝）4

交联聚乙烯绝缘电力电缆

交联聚乙烯绝缘电力电缆，以交联聚乙烯代号字母“YJ”为首位，其余各项型号编制及字母含义如下：

类别、用途导体绝缘护套外护层

YJ-交联聚乙烯电缆T*-铜YJ-交联聚乙烯LW-皱纹铝套22，23

L-铝V-聚氯乙烯32，33

Y-聚乙烯42，43

Q-铅套等

注：*铜导体代号字母“T”一般省略。S-加铜丝屏蔽时。

YJ

V

交联聚乙烯绝缘

聚氯乙烯护套

铜芯交联聚乙烯绝缘氯乙烯护套电力电缆

VJ V V 22

交联聚氯乙烯绝缘铝线芯聚氯乙烯护套钢带铠装

铝芯交联聚乙烯绝缘聚氯乙烯护套钢带

铠装电力电缆

主要型号及名称见下表。

型号名称

铜芯铝芯

YJV YJLV 交联聚乙烯绝缘聚氯乙烯护套电力电缆

YJV YJLY 交联聚乙烯绝缘聚乙烯护套电力电缆

YJV22 YJLV22 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

YJV23 YJLY23 交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆

YJV32 YJLV32 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

YJV33 YJLV33 交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆

YJV42 YJLV42 交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆

YJV43 YJLV43 交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆

聚氯乙烯绝缘聚氯乙烯护套电力电缆

聚氯乙烯绝缘聚氯乙烯护套电力电缆，以绝缘塑料代号字母“V”为首位，其余各项型号编制及字母含义如下：

类别、用途导体绝缘护套外护层

V-塑料电缆T-铜V-聚氯乙烯V-聚氯乙烯22，23，32

L-铝33，42，43 .......等

注：铜导体代号字母“T”一般省略。

例如：

V V 22

聚氯乙烯绝缘聚氯乙烯护套钢带铠装

聚氯乙烯绝缘聚氯乙烯护套

钢带铠装电力电缆

V L V 42

聚氯乙烯绝缘铝线芯聚氯乙烯护套钢粗丝铠装铝芯聚氯乙烯绝缘聚氯乙烯护套

粗钢带铠装电力电缆

控制电缆、信号电缆

用途

导体

绝缘层

护套

外护层——额定电压（千伏）

线芯数×线芯截面（毫米2）型号组成简单名称代号

用途控制电缆(K)

信号电缆(P)

导体: 铜芯

铝芯不表示

L

绝缘层橡皮(X)

聚氯乙烯(V)

聚乙烯(Y)

护套铅包Q

聚氯乙烯V

非燃性护套HF

外护层麻包1

钢带铠装麻包2

细钢丝铠装麻包3

粗钢丝铠装麻包5

相应裸外护层0

相应内铠装外护套9

控制电缆型号编制及字母表示

类别用途导体绝缘护套、屏蔽特征外护层派生、特性

K：控制电缆系列代号T：铜芯* Y：聚乙烯Y：聚乙烯02，03 L：铝芯V：聚氯乙烯V：聚氯乙烯20，22 80，105 X：橡皮F：氯丁胶23，30

YJ：交联聚乙烯Q：铅套32，33

P：编织屏蔽1，2

注：*铜芯代表字母“T”型号中一般略写。

电缆型号及名称见下表。

型号电缆名称主要用途

KXV 铜芯橡皮绝缘聚氯乙烯护套控制电缆固定敷设

KX22 铜芯橡皮绝缘钢带铠装聚氯乙烯护套控制电缆固定敷设KX23 铜芯橡皮绝缘钢带铠装聚乙烯护套控制电缆固定敷设
