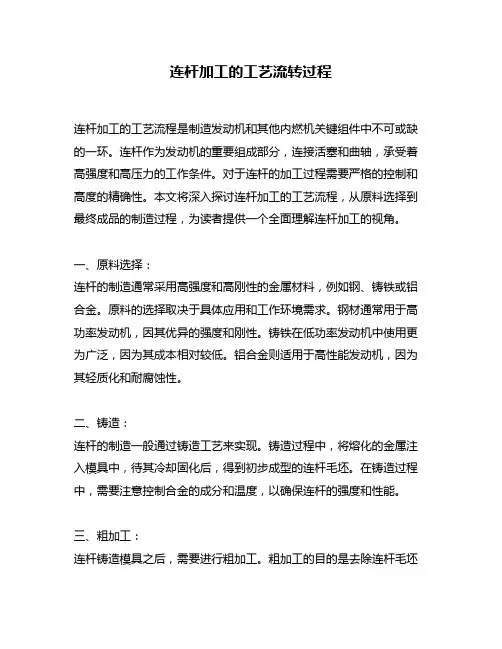

连杆加工的工艺流转过程
连杆加工的工艺流转过程连杆加工的工艺流程是制造发动机和其他内燃机关键组件中不可或缺的一环。
连杆作为发动机的重要组成部分,连接活塞和曲轴,承受着高强度和高压力的工作条件。
对于连杆的加工过程需要严格的控制和高度的精确性。
本文将深入探讨连杆加工的工艺流程,从原料选择到最终成品的制造过程,为读者提供一个全面理解连杆加工的视角。
一、原料选择:连杆的制造通常采用高强度和高刚性的金属材料,例如钢、铸铁或铝合金。
原料的选择取决于具体应用和工作环境需求。
钢材通常用于高功率发动机,因其优异的强度和刚性。
铸铁在低功率发动机中使用更为广泛,因为其成本相对较低。
铝合金则适用于高性能发动机,因为其轻质化和耐腐蚀性。
二、铸造:连杆的制造一般通过铸造工艺来实现。
铸造过程中,将熔化的金属注入模具中,待其冷却固化后,得到初步成型的连杆毛坯。
在铸造过程中,需要注意控制合金的成分和温度,以确保连杆的强度和性能。
三、粗加工:连杆铸造模具之后,需要进行粗加工。
粗加工的目的是去除连杆毛坯上的多余金属和提供加工的基准面。
这一过程涉及到切削、车削、镗削和铣削等操作。
通过粗加工,可以将连杆毛坯转变为近似形状的雏形,为后续的精加工做好准备。
四、热处理:连杆在粗加工之后,需要进行热处理以提高其硬度和强度。
常见的热处理工艺包括淬火、回火和正火等。
淬火是指将材料迅速冷却,使其获得较高的硬度。
回火则是在淬火之后,将材料加热至较低温度,以减缓硬度,提高韧性。
正火则是将材料加热至适当温度,使其达到一种均匀组织状态,同时提高硬度和韧性。
通过热处理,可以使连杆具备更好的机械性能和抗疲劳性能。
五、精加工:精加工是连杆加工的核心环节,也是最为复杂和关键的部分。
精加工的工艺包括车削、铣削、磨削和钻孔等操作。
在这一过程中,需要高度精确的设备和工艺,以确保连杆的尺寸和表面质量符合要求。
精加工也包括轴颈、各种孔和活塞销孔等细节的加工,这些细节对于整个连杆的性能和工作可靠性至关重要。
《发动机连杆制造新工艺》
发动机连杆制造新工艺摘要连杆是汽车发动机的关键零部件,对强度有较高的要求。
就传统连杆制造工艺而言,连杆属于制造工艺比较复杂的一种零件。
本文主要介绍了一种发动机连杆制造新工艺—连杆分离面胀断法,并以一款发动机连杆进行实例说明。
其原理是利用材料裂纹扩展的特性,在大头孔内侧预加工2条对称的初始应力槽(裂解槽),形成初始断裂源。
在裂解专用设备上对连杆大头孔施加垂直于断裂面的正应力,连杆大头在瞬时载荷的作用下裂痕扩展,使连杆体盖在几乎不发生变形情况下,沿着应力槽向纵深规则断裂。
裂解分离后的连杆盖与连杆体能精确复位。
利用其断裂面犬牙交错的特征,在断裂面完全啮合的条件下,完成上螺栓工序及其它后续切削加工工序。
这种工艺不但改变了连杆传统的加工方法而且提高了发动机的产品质量,是我国连杆制造领域的一次重大变革,具有十分显著的经济效益和社会效益本文将从发动机连杆制造新工艺的特点和优点、发动机连杆材料的选择和设备选择、发动机连杆应力槽加工、以及发动机连杆制造流程六个方面进行重点论述,同时对本课题的研究意义及国内外现状和我国连杆胀断工艺面临的问题与前景给予简要介绍。
关键词:连杆;分离面;胀断工艺目录摘要 (Ⅰ)1.绪论 (1)1.1 研究的目的和意义 (1)1.1.1研究目的 (1)1.1.2研究意义 (2)1.2 本文的框架结构 (3)2.本课题主要研究内容 (4)2.1 发动机连杆制造新工艺的特点 (4)2.1.1连杆胀断技术原理 (4)2.1.2连杆胀断工艺与传统工艺的区别 (5)2.2 胀断发动机连杆工艺的优点 (8)2.3 胀断连杆材料的选择及连杆选材 (10)2.4 应力槽加工方法及连杆应力槽加工方式 (11)2.4.1应力槽加工方式 (11)2.4.2应力槽加工深度 (12)2.5 发动机连杆胀断设备选择及控制参数 (13)2.5.1 发动机连胀断设备选择 (13)2.5.2 胀断时主要控制参数 (14)2.6 发动机连杆制造流程 (15)2.6.1 连杆生产纲领 (15)2.6.2 连杆毛坯的制造方法 (16)2.6.3 连杆毛坯机加余量尺寸 (17)2.6.4 连杆机加基准选择 (17)2.6.5 连杆机加工艺流程 (18)3.胀断连杆制造的国内外情况 (21)4.我国胀断连杆产业面临的问题和前景...........错误!未定义书签。
连杆加工工艺

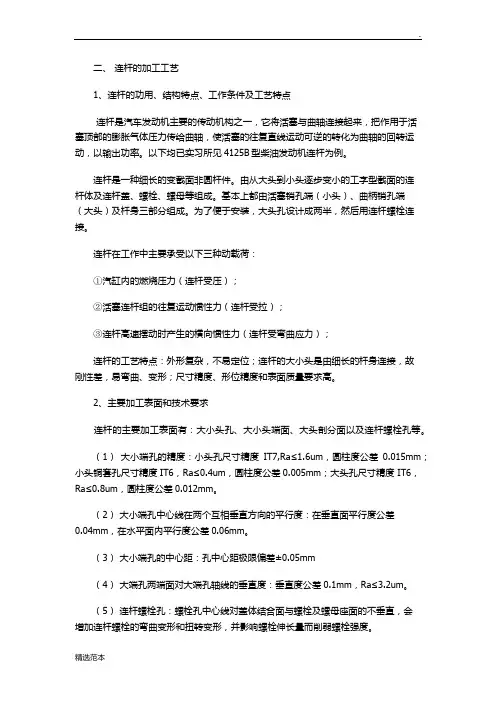

连杆加工工艺文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-二、连杆的加工工艺1、连杆的功用、结构特点、工作条件及工艺特点连杆是汽车发动机主要的传动机构之一,它将活塞与曲轴连接起来,把作用于活塞顶部的膨胀气体压力传给曲轴,使活塞的往复直线运动可逆的转化为曲轴的回转运动,以输出功率。
以下均已实习所见4125B 型柴油发动机连杆为例。
连杆是一种细长的变截面非圆杆件。
由从大头到小头逐步变小的工字型截面的连杆体及连杆盖、螺栓、螺母等组成。
基本上都由活塞销孔端(小头)、曲柄销孔端(大头)及杆身三部分组成。
为了便于安装,大头孔设计成两半,然后用连杆螺栓连接。
连杆在工作中主要承受以下三种动载荷:①汽缸内的燃烧压力(连杆受压);②活塞连杆组的往复运动惯性力(连杆受拉);③连杆高速摆动时产生的横向惯性力(连杆受弯曲应力);连杆的工艺特点:外形复杂,不易定位;连杆的大小头是由细长的杆身连接,故刚性差,易弯曲、变形;尺寸精度、形位精度和表面质量要求高。
2、主要加工表面和技术要求连杆的主要加工表面有:大小头孔、大小头端面、大头剖分面以及连杆螺栓孔等。
(1)大小端孔的精度:小头孔尺寸精度IT7,Ra≤1.6um,圆柱度公差0.015mm;小头铜套孔尺寸精度IT6,Ra≤0.4um,圆柱度公差0.005mm;大头孔尺寸精度 IT6,Ra≤0.8um,圆柱度公差0.012mm。
(2)大小端孔中心线在两个互相垂直方向的平行度:在垂直面平行度公差0.04mm,在水平面内平行度公差0.06mm。
(3)大小端孔的中心距:孔中心距极限偏差±0.05mm(4)大端孔两端面对大端孔轴线的垂直度:垂直度公差0.1mm,Ra≤3.2um。
(5)连杆螺栓孔:螺栓孔中心线对盖体结合面与螺栓及螺母座面的不垂直,会增加连杆螺栓的弯曲变形和扭转变形,并影响螺栓伸长量而削弱螺栓强度。
(6)两螺栓孔中心线对连杆大头孔剖分面的垂直度公差为0.15mm,用两个尺寸为的检验心轴插入连杆体和连杆盖的孔中时,剖分面的间隙应小于0.05mm。
连杆加工工艺方案
1.连杆各加工表面的加工方案连杆的主要加工表面为大、小头孔和两端面,较重要的加工表面为连杆体和盖的结合面及连杆螺栓孔的定位面,次要加工表面为轴瓦锁口槽、油孔、大头两侧面及体和盖上的螺栓座面等。
各主要表面的工序安排如下:(1)两端面:粗铣、粗磨、精磨(2)小头孔:钻孔、扩孔、铰孔、半精镗、精镗、压入衬套后再精镗(3)大头孔:扩孔、粗镗、半精镗、精镗、珩磨连杆的机械加工路线是围绕着主要表面的加工来安排的。
连杆的加工路线按连杆的分合可分为三个阶段:第一阶段为连杆体和盖切开之前的加工,第二阶段为连杆体和盖切开后的加工,第三阶段为连杆体和盖合装后的加工。
第一阶段的加工主要是为其后续加工准备精基准(端面、小头孔和大头外侧面);第二阶段主要加工出精基准以外的其它表面,包括大头孔的粗加工、为合装作准备的螺栓孔和结合面的粗精加工以及轴瓦锁口槽的加工等;第三阶段则主要是最终保证连杆各项技术要求的加工,包括连杆合装后大头孔的半精加工和端面的精加工及大、小头孔的精加工。
如果按主要表面的粗、精加工来划分连杆的加工阶段的话,可以按连杆合装前后来分,合装之前的工艺路线属主要表面的粗加工阶段,合装之后的工艺路线则为主要表面的半精加工、精加工阶段。
连杆两端面的加工:采用粗铣、粗磨、精磨三道工序,并将精磨工序安排在精加工大、小头孔之前,以便改善基面的平面度,提高孔的加工精度。
粗磨在转盘磨床上,使用砂瓦拼成的砂轮端面磨削。
这种方法的生产率较高。
精磨在M7130型平面磨床上用砂轮的周边磨削,这种办法的生产率低一些,但精度较高。
连杆大、小头孔的加工:连杆大、小头孔的加工是连杆机械加工的重要工序,它的加工精度对连杆质量有较大的影响。
小头孔是定位基面,在用作定位基面之前,它经过了钻、扩、铰三道工序。
钻时以小头孔外形定位,这样可以保证加工后的孔与外圆的同轴度误差较小。
小头孔在钻、扩、铰后,在金刚镗床上与大头孔同时精镗,达到IT6级公差等级,然后压入衬套,再以衬套内孔定位精镗大头孔。
连杆加工工艺
二、连杆的加工工艺1、连杆的功用、结构特点、工作条件及工艺特点连杆是汽车发动机主要的传动机构之一,它将活塞与曲轴连接起来,把作用于活塞顶部的膨胀气体压力传给曲轴,使活塞的往复直线运动可逆的转化为曲轴的回转运动,以输出功率。
以下均已实习所见4125B型柴油发动机连杆为例。
连杆是一种细长的变截面非圆杆件。
由从大头到小头逐步变小的工字型截面的连杆体及连杆盖、螺栓、螺母等组成。
基本上都由活塞销孔端(小头)、曲柄销孔端(大头)及杆身三部分组成。
为了便于安装,大头孔设计成两半,然后用连杆螺栓连接。
连杆在工作中主要承受以下三种动载荷:①汽缸内的燃烧压力(连杆受压);②活塞连杆组的往复运动惯性力(连杆受拉);③连杆高速摆动时产生的横向惯性力(连杆受弯曲应力);连杆的工艺特点:外形复杂,不易定位;连杆的大小头是由细长的杆身连接,故刚性差,易弯曲、变形;尺寸精度、形位精度和表面质量要求高。
2、主要加工表面和技术要求连杆的主要加工表面有:大小头孔、大小头端面、大头剖分面以及连杆螺栓孔等。
(1)大小端孔的精度:小头孔尺寸精度IT7,Ra≤1.6um,圆柱度公差0.015mm;小头铜套孔尺寸精度IT6,Ra≤0.4um,圆柱度公差0.005mm;大头孔尺寸精度 IT6,Ra≤0.8um,圆柱度公差0.012mm。
(2)大小端孔中心线在两个互相垂直方向的平行度:在垂直面平行度公差0.04mm,在水平面内平行度公差0.06mm。
(3)大小端孔的中心距:孔中心距极限偏差±0.05mm(4)大端孔两端面对大端孔轴线的垂直度:垂直度公差0.1mm,Ra≤3.2um。
(5)连杆螺栓孔:螺栓孔中心线对盖体结合面与螺栓及螺母座面的不垂直,会增加连杆螺栓的弯曲变形和扭转变形,并影响螺栓伸长量而削弱螺栓强度。
(6)两螺栓孔中心线对连杆大头孔剖分面的垂直度公差为0.15mm,用两个尺寸为的检验心轴插入连杆体和连杆盖的孔中时,剖分面的间隙应小于0.05mm。
连杆加工工艺流程
中南林业科技大学6105QA发动机连杆加工工艺流程设计学院:专业:班级:姓名:学号:指导老师:1分析连杆的结构和技术要求(1)结构连杆是较细长的变截面非圆形杆件,其杆身截面从大头到小头逐步变小,以适应在工作中承受的急剧变化的动载荷。
连杆是由连杆大头、杆身和连杆小头三部分组成,连杆大头是分开的,一半与杆身为一体,一半为连杆盖,连杆盖用螺栓和螺母与曲轴主轴颈装配在一起。
为了减少磨损和磨损后便于修理,在连杆小头孔中压人青铜材套,大头孔中装有薄壁金属轴瓦。
为方便加工连杆,可以在连杆的大头侧面或小头侧面设置工艺凸台或工艺侧面。
(2)连杆的主要技术要求技术要求项目具体要求或数值满足的主要性能大、小头孔精度尺寸公差IT6级,圆度、柱度0.004~0.006保证与轴瓦的良好配合两孔中心距±0.03~0.05气缸的压缩比两孔轴线在同一个平面内在连杆轴线平面内:0.02~0. 04:100在垂直连杆轴线平面内:0.04~0.06:100减少气缸壁和曲轴颈磨损大孔两端对轴线的垂直度0.1:100减少曲轴颈边缘磨损两螺孔子(定位孔)的位置精度在两个垂直方向上的平行度:0.02~0.04/100对结合面的垂直度:0.1~0.3/100保证正常承载和轴颈与轴瓦的良好配合同一组内的重量差±2%保证运转平稳(3)连杆的工艺特点:1)连杆体和盖厚度不一样,改善了加工工艺性。
连杆盖厚度为31mm,比连杆杆厚度单边小3.8mm,盖两端面精度产品要求不高,可一次加工而成。
由于加工面小,冷却条件好,使加工振动和磨削烧伤不易产生。
连杆杆和盖装配后不存在端面不一致的问题,故连杆两端面的精磨不需要在装配后进行,可在螺栓孔加工之前。
螺栓孔、轴瓦对端面的位置精度可由加工精度直接保证,而不会受精磨加工精度的影响1)连杆小头两端面由斜面和一段窄平面组成。
这种楔形结构的设计增大其承压面积,以提高活塞的强度和刚性。
在加工方面,与一般连杆相比,增加了斜面加工和小头孔两斜面上倒角工序;用提高零件定位及压头导向精度来避免衬套压偏现象的发生,但却增加了压衬套工序加工的难度。
AVL连杆加工工艺简介
AVL连杆加工工艺
OP70:精镗大小头孔
设备:4工位回转台镗床 德国 KRAUSE-MAUSER
AVL连杆加工工艺 工位1:上下料 工位2:半精镗、精镗小头孔 工位3:半精镗、精镗大头孔 工位4:检测大小头孔直径并反馈至工位2和工位3 刀具 见刀具布置图
AVL连杆加工工艺
OP80:最终清洗
设备:通过式清洗机 德国 ZIPPEL
z
采用卧式双砂轮对置磨床磨削,这种磨削与立轴多砂 轮磨床磨削类似,在一大直径鼓轮的转盘上,装有多 个夹具,毛坯在夹具中定位,两边对置的卧轴砂轮同 时对装于夹具中的工件两端面磨削,这种方式效率也 很高,也具有辅助时间与加工时间重合的特点。由于 两个端面同时被磨削,不再需要翻面二次安装。
AVL连杆加工工艺 OP20:钻、铰小头孔并倒角 ,镗大头孔并倒角,铣大端 两侧面,钻油孔并去毛刺 ,铣螺栓座面,钻、攻螺栓孔 设备:8工位自动线 德国KRAUSE-MAUSER
采用撑断工艺加工的优点
z z
4)减少了设备操作人员。 5) 虽然由于采用特殊的毛坯材料使连杆毛坯成 本费用增加20%,但因减少了加工工序数,使 连杆的加工变得更简单,节省设备、刀辅具投 资 30% ~ 40% ,降低了生产线运行费用,并减 少了设备维护保养节省能源40%,使刀具消耗 降低 40% ,节省使用面积 30%。因此在总体经 济效益上的优势比较突出。
AVL连杆加工工艺 工位6:钻螺栓孔中心孔并去油孔毛刺 刀具 见刀具布置图
AVL连杆加工工艺 工位7:攻丝并去出口面毛刺 刀具 见刀具布置图 工位8:下料。
AVL连杆加工工艺 OP30:激光加工涨断槽,涨断并清洁,安装螺栓并预拧紧,松开 螺栓并清洁结合面然后拧紧螺栓至要求,衬套上料并压装,精整 设备:8工位回转台机床 德国KRAUSE-MAUSER
连杆制造工艺课件
目录
连杆制造概述备料及锻造工艺切削加工及抛光工艺装配及试验工艺绿色制造及环保措施未来发展趋势及新技术应用
01
CHAPTER
连杆制造概述

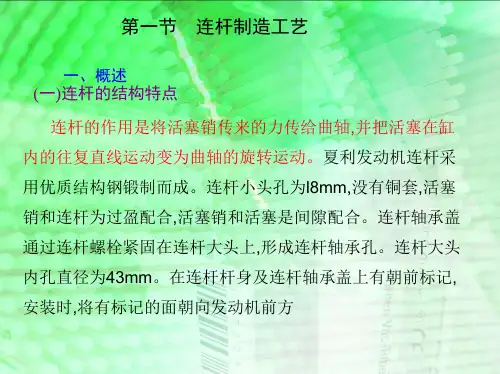

连杆是汽车发动机的关键部件之一,主要作用是连接活塞和曲轴,将活塞的往复运动转换为曲轴的旋转运动。
连杆通过连杆轴颈与曲轴连接,在承受和缓冲发动机燃烧爆发时产生的冲击力的同时,将活塞的往复运动转变为曲轴的旋转运动,从而输出动力。
VS
近年来,一些新技术如3D打印技术、机器人技术、自动化生产线技术等在连杆制造领域得到了广泛应用,这些技术的应用提高了生产效率、降低了生产成本、提高了产品质量。
改进建议
针对新技术应用中存在的问题,建议企业加大技术研发力度,推广数字化工艺设计,加强生产现场信息化管理,提高生产设备的自动化程度,优化生产流程等。
热处理
进行淬火、回火等处理,提高材料的强度和硬度。
表面处理
进行喷丸、渗碳等处理,提高连杆的耐磨性和抗腐蚀性。
01
02
03
04
05
06
Hale Waihona Puke 02CHAPTER备料及锻造工艺
准备适合锻造的钢材,如低碳钢、中碳钢、高碳钢等,并确保原材料没有缺陷和杂质。
原材料准备
对原材料进行矫形和清理,去除表面缺陷和杂质,以确保锻造质量。
对连杆进行矫形和清理,去除多余的材料和杂质,确保连杆的精度和质量。
矫形与清理
热处理
03
CHAPTER
切削加工及抛光工艺
粗加工
精加工
切削力控制
去除大余量,为后续精加工预留余量。
完成连杆的最终加工,确保尺寸精度和表面质量。
合理控制切削力,防止工件变形。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
6C连杆线的简介
6C连杆生产线原设计纲领为5000辆份/年,由于襄樊康明 斯公司持续不断地年需求量,该生产阵地也相应地分阶段 “滚动”实施了“一期生产线能力提升工程”和“二期物 流优化整合工程。在实施过程中,加强了工业工程的运用, 着力体现“精益生产”理念,缩短不必要的“无效运输距 离”,节约有效生产用占地面积,建立相对独立零部件品 种的生产阵地,并且尽量利用存量资产,以最小的投入使 生产线效能最大化。现六天三班制实际已接近年产40000 辆份的生产能力,关键工序的加工质量明显提高,生产物 流得到优化布置。
• 脆性断裂具有以下发生特点:1)断裂时承受的工 作应力较低,通常远远低于材料的屈服强度,塑 性变形小;2)断裂受温度影响较大;3)断口方向 与正应力相垂直。 连杆断剖工艺正是依照脆性断裂的上述特点, 通过在连杆大头内侧开出V型槽,然后施加垂直 于预定断裂面的正应力,满足脆性断裂的发生条 件,使连杆体一盖在不发生塑性变形的情况下被 分离。应关注以下几个问题:1)毛坯材料;2)V型 槽形状与所需应力关系;3)操作温度。
EQ491连杆的机加工过程
• 1、工艺过程的安排: EQ491连杆的加工工序遵循先面后孔,先 基准后其它的原则。先采用连杆体、连杆 盖双线独立加工,装配后再并入总成线加 工的形式。
2、EQ491连杆的工艺流程: • 连杆体: 毛坯检查-粗磨、半精磨两端面-拉半圆 孔、结合面及两侧面-钻扩铰小头孔及单 边倒角-精磨结合面-拉窝座面-钻铰螺 栓孔及窝座面倒角-钻油孔、铣瓦槽-清 洗
EQ491连杆的结构特点
EQ491连杆由大、小头及杆身等部分组成。大头为剖分式 结构,剖分面为平切口,连杆体与连杆盖用螺栓定位连接。 在大头孔壁有一阶梯油孔与杆身轴线呈23斜穿杆身。为 减轻重量且使连杆具有足够的强度和刚度,杆身做成由大 头向小头逐渐减小的“工”字形截面,其外表面不进行机 加工。连杆大头的去重凸台在大头顶部并垂直于杆身轴线, 小头去重凸台在小头一侧并与杆身轴线呈13夹角。为减 小连杆大头孔与曲轴连杆颈之间的摩擦,EQ491连杆在装 机时大头孔内将安装轴瓦,其小头孔与活塞销由于是紧配 合,故不用安装衬套。连杆体、连杆盖具有互换性。
• 毛坯材料 由于脆性材料更易发生脆性断裂,适于采用 断剖工艺制造的连杆,主要采用下述三种材料的 毛坯:1)粉末锻造毛坯;2)可锻铸铁;3)70高碳 钢。这三种材质的毛坯,室温下可实现脆性断裂, 连杆大头孔不产生明显塑性变形,其变形量 ≤40μm,经机加工后,其圆度误差可减为3μm。 此外,45~55锻钢毛坯也可使用断剖技术进行连 杆制造,但必须保证在-40℃时,才可实现脆性 断裂,保证胀裂后的变形足够小。
The End THANK YOU !
Ø23.97±0.006 Ø35.015-35.025 Ra1.25 Ra0.4 Ø55-55.02 Ra2.0 127±0.035 Ø8.95-8.976 Ø68-68.019 Ra0.5 184±0.05 Ø12.2-12.227
3 4 5
大小头孔 的中心距 螺栓孔 的尺寸
结合面的 技术要求
平面度为0.013;平面度为0.03; 表面粗糙度为 表面粗糙度为 Ra1.6 Ra1.6 40-47N.m 100-120N.m
6
装配力矩的 技术要求
我厂几种不同连杆的不同材料
品种 EQ491 EQ6102 EQ6100 6C
材料
QT700-2
40MnVZ
40MnB或 38MnSiV35 35MnV
连杆毛坯的类型
• EQ491连杆毛坯采用连杆体、连杆盖分离 铸造的形式。 • EQ6100、6102及康明斯6C连杆毛坯均为 整体式锻造毛坯。
三、发动机连杆新工艺新技术介绍
• 在传统制造工艺中,连杆体和盖的制造依赖两种 方法:1)连杆体和盖整体锻造→锯切分离→接触 面机加工→装配。2)连杆体—盖分别锻造→接触 面机加工→装配。采用上述两种工艺,不仅需对 连杆体和盖的联接面进行铣削和磨削,并且在该 联接面上还要钻铰螺栓定位孔和攻螺纹孔,或者 切制端面齿,钻铰定位销孔和钻螺栓孔等,以便 将来能使连杆体—盖实现精确合装。为此,需要 较多的加工机床,经过十几道工序,耗费大量的 加工工时。
• 连杆盖: 毛坯检查-拉两端面-拉半圆孔、结合面 及两侧面-精磨结合面- 钻铰螺栓孔 -锪窝座面及倒角-铣瓦槽-清洗 • 连杆总成: 退磁—人工去毛刺-装配-粗镗大头孔及 倒角-大小头去重-去毛刺-精磨两端面 -精镗大小头孔及小头孔单边倒角-清洗 -去毛刺-珩磨大头孔-珩磨小头孔-清 洗-退磁-终检-校正-称重、分组及标 记-防锈
连杆制造工艺简介
东风汽车有限公司商用车发动机厂 2006.08.08
一、产品功能与结构类型:
连杆是连接活塞与曲轴 的动力功能件。连杆小 头通过活塞销与活塞相 连,连杆大头与曲轴的 连杆轴颈相连。并把活 塞承受的气体压力传给 曲轴,使活塞的往复运 动转变成曲轴的旋转运 动。
连杆的工作状态
连杆工作时,承受活塞 顶部气体压力和惯性力 的作用,而这些力的大 小和方向都是周期性变 化的。因此,连杆受到 的是压缩、拉伸和弯曲 等交变载荷。这就要求 连杆强度高,刚度大, 重量轻。
康明斯6C连杆的机加工过程
• 1、工艺过程的安排: 6C连杆的加工工序遵循先面后孔,先基准 后其它的原则。在一条生产线中完成连杆 的所有加工、装配等内容。
2、6C连杆的工艺流程: 铣两端面—镗小头孔—铣小头斜面—小头 孔倒角—镗大头上下半圆—车大头外圆— 拉侧定位面及螺栓、螺母座面—钻油孔并 倒角—铣断—粗磨连杆、连杆盖对口面— 钻连杆、连杆盖螺栓孔—扩杆盖螺栓座面 沉孔并倒角—锪对口面杆盖螺栓沉孔—精 磨连杆、连杆盖对口面—对口面沿大头孔 内侧倒角—扩铰杆盖螺栓孔—铣瓦槽—清 洗—杆盖配对并装配—自动拧紧—精磨两 端面—精镗小头底孔、半精镗大头孔—大 头孔倒角—压衬套—称重去重去毛刺—精
镗大头孔、精镗衬套孔—去毛刺—总成清 洗—终检—自动打流水号—返工
EQ491连杆线简介
EQ491连杆是德国科隆、福特发动机厂OHC420 发动机国产化开发后的产品。其加工生产线是以 福特厂70年代投产的T88生产线中的OHC420连 杆线为基础建成的,它保留了原生产线主要的工 艺技术。原连杆生产线可生产OHC系列1.3L、 1.6L及2.0L的连杆总成,我厂现有的EQ491连杆 生产线主要用于生产2.0L的连杆总成。原生产线 投产以后,其加工工艺虽做过不少改进,但仍有 很多地方值得我们借鉴和学习。
• 针对连杆传统制造工艺中的缺点,为了降低制造 费用和工时,提高配合精度,连杆断裂剖分工艺 被提出,并首先于80年代中,由Alfling公司在德 国申请专利。其后,有关研究不断在美、德获得 进展。进入90年代,该工艺在工业发达国家进入 实际应用生产阶段。适用的毛坯由最初的粉末锻 造连杆,发展到中高碳钢锻造连杆,使用的厂家 覆盖了美国三大汽车公司,以及德国奔驰、宝马 等著名企业。目前国内应用该技术的厂家是一汽 大众发动机厂,引进德国技术装备,适用于每缸 五气门新型发动机连杆。
由于连杆剖分新工艺具有后续加工工序少, 制造成本低、连杆体、盖装配精度高、剖 分面承载能力高等优点,目前这种新工艺 在国外连杆生产线中得到迅速推广。随着 我国汽车工业的发展,各种先进制造技术 的开发应用是提高汽车产品质量、降低成 本的必然途径。因此,应在这一领域加大 研究开发力度,为今后在我国推广这一新 工艺做好技术储备。
• 锻造的连杆毛坯,在实施断裂剖分之前,先粗镗 连杆大头孔,然后在其预定断裂处加工两个对置 的沟槽,为应力集中点。随后,将连杆大头孔套 装到一台进行断裂剖分的装置的两个半芯轴上, 并将连杆进行定位和夹紧。然后利用冲击力,将 用来胀裂连杆的楔插入上述半芯轴中,此时在楔 的冲击下,连杆的大头孔在沟槽处被断裂剖分为 连杆体和连杆盖,这种新工艺,使分离后的连杆 和连杆盖能直接在断裂面处自然精确合装,无需 加工配合面,达到了减少加工工序和减少加工机 床的目的。此外,除连杆剖分面具有较高的配合 精度外,还由于其剖分接触面是凸凹不平的,大 大提高了接触面积,从而提高了连杆承载能力。
几种连杆的外形简介:
二、我厂几种连杆的工艺参数
序号 1 2 尺寸项目 小头孔尺寸 及粗糙度 大头孔尺寸 及粗糙度 EQ491 EQ6102 EQ6100 Ø27.997-28.007 Ra0.5 Ø65.5-65.5019 Ra0.8 190±0.05 Ø12.2-12.227 平面度为0.03; 表面粗糙度为 Ra1.6 100-120N.m 6C Ø45.029±0.006 Ra0.6 Ø81±0.013 Ra2.2 216±0.025 Ø12.034-12.059 平面度为0.013; 表面粗糙度为 Ra2.2 100-140N.m
连杆的组成
结构分为三部分: 连杆小头 连杆杆身 连杆大头
连杆组件的构成: 连杆体 连杆盖 螺栓与螺母 衬套
连杆的结构类型
通常按对口面(又称结合面) 结构形式分为两类: 平切口 对口面与连杆杆身轴线垂 直,通常用于汽油机。 斜切口 对口面与连杆杆身轴线成 一定夹角,通常用于柴油机。
