电路基础实验实验十一rlc元件阻抗特性的测定
RLC元件阻抗特性测定
RLC元件阻抗特性测定RLC元件是电路中常用的三种基本被动元件之一，常见于各种滤波器、谐振器、匹配器等电路中。
为了深入了解RLC元件的特性，电子工程师需要对其进行阻抗特性测定。
本文将展示如何实现RLC元件的阻抗特性测定，包括基础原理、测试方法及其应用场景。
一、基础原理1.阻抗概述电路中的阻抗是指电路中的电流和电压之间的关系，阻抗为复数，包含了阻抗的实部和虚部。
实部表示电路的电阻，虚部表示电路中的反应性元件（电感和电容）。
RLC电路是由电阻（R）、电感（L）和电容（C）组成的电路。
RLC电路在频率不同时具有不同的阻抗特性。
在低频时，电阻起主导作用，阻值大于其它两个元器件的阻抗。
此时可以看作一个纯电阻电路。
在中等频率时，电感和电容的阻抗将相等，阻抗的虚部相消。
此时可以看作一个纯电容电路或纯电感电路。
在高频时，电容起主导作用，阻抗的虚部具有相当大的值，可以看作一个纯电容电路。
3. 相位差电路中电流和电压之间存在相位差。
相位差取决于电路中各元器件的阻抗特性。
当电阻为主导时，相位差为零度；当电感和电容抵消时，相位差为九十度；当电容为主导时，相位差为零度。
二、测试方法RLC元件的阻抗特性测试需要使用阻抗仪。
阻抗仪能够测量输入电压和输出电流的幅值和相位，进而测量出阻抗的实部和虚部，此外，阻抗仪还能够显示阻抗、电感、电容等阻抗特性参数。
1. 测量电感阻抗为了测量电感阻抗，首先需要把电感器与频谱仪或矢量网络分析仪（VNA）或阻抗仪连接。
在测量电感器之前应注意前期的校准操作，确保测试的精度和准确性。
连接后，设置测试频率和测试信号电平。
对于低频测量，建议选择频谱仪，对于高频测量，建议选择阻抗仪或矢量网络分析仪。
要测量电容阻抗，需要连接电容与阻抗仪或矢量网络分析仪。
对于测量大容量电容，可以选择直接连接；对于小型电容器，可以先安装在电路板上，再连接到阻抗仪或矢量网络分析仪上。
设定测试频率和测试信号电平等参数后，可通过仪器显示和读取电容阻抗的值。
RLC 阻抗特性的测量两种实验方法比较
RLC 阻抗特性的测量两种实验方法比较张学文;司佑全【摘要】In this paper ,the impedance characteristics of inductance and capacitance are measured respectively by using the methods of the field measurement and the virtual ground measurement .By analysis and comparison , the authors find that the error between the value of the measured impedance and impedance angle and the value of theoretical calculations is great by use of the method of the field measurement , while the corresponding error is small by use of the method of the virtual ground measurement .%分别采用实地法和虚地法测量电感、电容的阻抗特性，通过分析比较，发现采用实地法测量电感、电容的阻抗特性，所测得的阻抗、阻抗角测量值与理论计算值相比较误差较大；而采用虚地法测量电感、电容的阻抗特性，所测得的阻抗、阻抗角测量值与理论计算值相比较误差较小。
【期刊名称】《湖北师范学院学报（自然科学版）》【年(卷),期】2014(000)002【总页数】5页(P83-87)【关键词】阻抗测量;实地测量法;虚地测量法;阻抗特性【作者】张学文;司佑全【作者单位】湖北师范学院文理学院，湖北黄石 435002; 湖北师范学院物理与电子科学学院，湖北黄石 435002;湖北师范学院文理学院，湖北黄石 435002; 湖北师范学院物理与电子科学学院，湖北黄石 435002【正文语种】中文【中图分类】TM934.1RLC元件阻抗特性的测量是电路分析实验必做实验之一[1～2]，按照文[1]- [2]所示实地法测量，发现所得阻抗、阻抗角测量值与理论计算值相比较误差较大[3]。
r l c阻抗特性的实验报告
r l c阻抗特性的实验报告
R L C阻抗特性的实验报告
在电气工程领域中，R L C电路是非常重要的一种电路类型，它由电阻（R）、电感（L）和电容（C）组成。
对于这种电路，其阻抗特性对于电路的性能和稳定性起着至关重要的作用。
因此，为了更好地了解R L C电路的阻抗特性，我们进行了一系列的实验研究。
首先，我们搭建了一个简单的R L C串联电路，并通过信号发生器和示波器来对电路进行激励和测量。
通过改变电路中的电阻、电感和电容的数值，我们观察到了在不同频率下电路的阻抗变化。
实验结果表明，随着频率的增加，电路的阻抗呈现出不同的特性，这与理论预期相符。
接着，我们对R L C并联电路进行了实验研究。
同样地，我们改变了电路中的元件数值，并观察了电路在不同频率下的阻抗特性。
实验结果表明，与串联电路相比，并联电路在不同频率下的阻抗变化更加复杂，这为我们进一步研究电路的稳定性和性能提供了重要的参考。
除了基本的R L C电路外，我们还进行了一些特殊情况下的实验研究，比如带有电感耦合的R L C电路、带有非线性元件的R L C电路等。
这些实验结果为我们深入理解R L C电路的阻抗特性提供了更多的实验数据和参考。
总的来说，通过一系列的实验研究，我们对R L C电路的阻抗特性有了更深入的了解。
这些实验结果不仅为我们的理论研究提供了重要的支持，同时也为电路设计和应用提供了重要的参考和指导。
我们相信，通过不断地深入研究和实验，我们将能够更好地掌握R L C电路的阻抗特性，并将其应用到更多的实际工程中去。

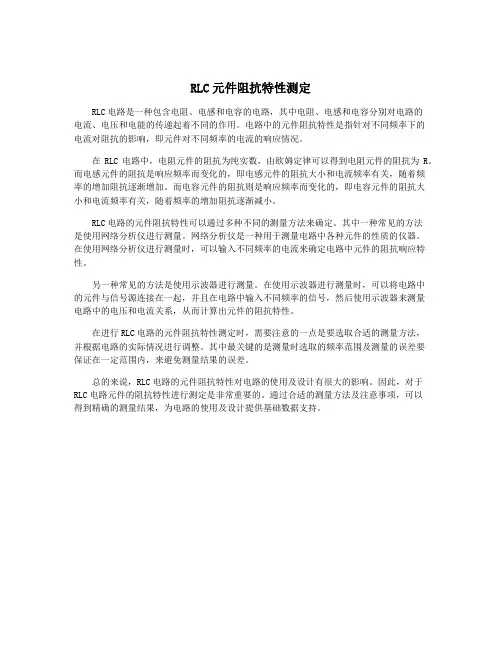

RLC元件阻抗特性测定
RLC元件阻抗特性测定RLC电路是一种包含电阻、电感和电容的电路，其中电阻、电感和电容分别对电路的电流、电压和电能的传递起着不同的作用。
电路中的元件阻抗特性是指针对不同频率下的电流对阻抗的影响，即元件对不同频率的电流的响应情况。
在RLC电路中，电阻元件的阻抗为纯实数，由欧姆定律可以得到电阻元件的阻抗为R。
而电感元件的阻抗是响应频率而变化的，即电感元件的阻抗大小和电流频率有关，随着频率的增加阻抗逐渐增加。
而电容元件的阻抗则是响应频率而变化的，即电容元件的阻抗大小和电流频率有关，随着频率的增加阻抗逐渐减小。
RLC电路的元件阻抗特性可以通过多种不同的测量方法来确定。
其中一种常见的方法是使用网络分析仪进行测量。
网络分析仪是一种用于测量电路中各种元件的性质的仪器。
在使用网络分析仪进行测量时，可以输入不同频率的电流来确定电路中元件的阻抗响应特性。
另一种常见的方法是使用示波器进行测量。
在使用示波器进行测量时，可以将电路中的元件与信号源连接在一起，并且在电路中输入不同频率的信号，然后使用示波器来测量电路中的电压和电流关系，从而计算出元件的阻抗特性。
在进行RLC电路的元件阻抗特性测定时，需要注意的一点是要选取合适的测量方法，并根据电路的实际情况进行调整。
其中最关键的是测量时选取的频率范围及测量的误差要保证在一定范围内，来避免测量结果的误差。
总的来说，RLC电路的元件阻抗特性对电路的使用及设计有很大的影响。
因此，对于RLC电路元件的阻抗特性进行测定是非常重要的。
通过合适的测量方法及注意事项，可以得到精确的测量结果，为电路的使用及设计提供基础数据支持。
RLC阻抗曲线实验报告
RLC阻抗曲线实验报告RLC阻抗曲线实验报告一、实验目的1.了解RLC电路的特性和阻抗曲线；2.学习使用示波器测量电路中的电压、电流和相位差；3.掌握改变电路参数对阻抗曲线的影响。
二、实验原理1.RLC串联电路的阻抗公式：Z=√(R²+(ωL-1/ωC)²)其中，R为电阻，L为电感，C为电容，ω=2πf为角频率。
2.RLC串联电路的相位差公式：tanφ=(ωL-1/ωC)/R其中，φ为相位差。
3.RLC串联电路的阻抗曲线：当ωL=1/ωC时，Z=R；当ωL>1/ωC时，Z增大；当ωL<1/ωC时，Z减小。
三、实验仪器和材料示波器、函数发生器、RLC串联电路板、万用表等。
四、实验步骤及结果分析1.将RLC串联电路板连接好，并将万用表分别接在R、L和C上测量它们的值。
得到R=100Ω，L=0.5H，C=10μF。
2.将示波器和函数发生器连接在串联电路上，设置函数发生器的频率为1kHz，幅度为5V，正弦波形，并将示波器的通道1连接在电路上测量电压，通道2连接在电路上测量电流。
3.调节函数发生器的频率，观察示波器上显示的阻抗曲线，并记录下不同频率下的电压、电流和相位差数据。
4.根据公式计算出每个频率下的阻抗值和相位差值，并绘制出阻抗曲线图。
5.分析实验结果：当ωL=1/ωC时，Z=R；当ωL>1/ωC时，Z增大；当ωL<1/ωC时，Z减小。
相位差随着频率变化而变化，在ωL=1/ωC时达到最大值90°。
五、实验结论通过本次实验，我们了解了RLC串联电路的特性和阻抗曲线。
我们学习了使用示波器测量电路中的电压、电流和相位差，并掌握了改变电路参数对阻抗曲线的影响。
通过实验结果分析得知，在不同频率下RLC串联电路具有不同的阻抗值和相位差值。
当ωL=1/ωC时，Z=R；当ωL>1/ωC时，Z增大；当ωL<1/ωC时，Z减小。
相位差随着频率变化而变化，在ωL=1/ωC时达到最大值90°。
rlc串联电路的阻抗测定
rlc串联电路的阻抗测定RLC串联电路是由电阻、电感和电容三个元件按照一定的顺序连接而成的电路。
在电子学中，RLC串联电路是一种重要的电路结构，广泛应用于各种电子设备和电路中。
在RLC串联电路中，电阻、电感和电容分别起到了不同的作用。
电阻是电流通过时的阻碍元件，电感是储存能量的元件，电容则是储存电荷的元件。
这三个元件相互串联连接，形成了一个闭合的电路。
在实际应用中，我们经常需要测定RLC串联电路的阻抗。
阻抗是电流通过时对电压的阻碍程度，是一个复数，包括实部和虚部。
测定RLC串联电路的阻抗可以帮助我们了解电路的特性和性能，并进行相应的设计和调试。
测定RLC串联电路的阻抗可以通过计算或实验方法来实现。
计算方法是根据电路的参数和特性，利用数学公式进行计算得出阻抗值。
实验方法则是通过实际测量电路中的电流和电压值，然后根据测量结果计算得出阻抗值。
在进行RLC串联电路阻抗测定时，我们需要注意以下几个步骤：1. 确定电路的参数：首先需要确定电路中的电阻、电感和电容的数值。
这些数值可以通过元件的标识或使用测试仪器进行测量得到。
2. 进行测量：接下来需要使用测试仪器测量电路中的电流和电压值。
可以使用万用表、示波器等测试仪器进行测量。
3. 计算阻抗：根据测量结果，可以利用公式计算得出RLC串联电路的阻抗值。
具体计算方法可以根据电路的特性和参数进行选择。
4. 分析结果：最后需要对测得的阻抗结果进行分析和判断。
可以比较测得的阻抗值与预期值进行对比，判断电路是否正常工作。
除了以上步骤外，还可以通过改变电路中元件的数值或顺序来观察阻抗的变化情况。
这样可以帮助我们更好地理解RLC串联电路的特性和性能。
总之，RLC串联电路的阻抗测定是一个重要的任务，可以帮助我们了解电路的特性和性能。
通过合理选择测量方法和分析结果，可以更好地设计和调试电子设备和电路。
《电路基础》R—L—C元件的阻抗特性和谐振电路实验
《电路基础》R —L —C 元件的阻抗特性和谐振电路实验一． 实验目的1．通过实验进一步理解R ，L ，C 的阻抗特性，并且练习使用信号发生器和示波器2．了解谐振现象，加深对谐振电路特性的认识3．研究电路参数对串联谐振电路特性的影响4．理解谐振电路的选频特性及应用5．掌握测试通用谐振曲线的方法二． 实验原理与说明1．正弦交流电路中，电感的感抗X L = ωL = 2πfL ，空心电感线圈的电感在一定频率范围内可认为是线性电感，当其电阻值r 较小，有r << X L 时，可以忽略其电阻的影响。
电容器的容抗Xc= 1 / ωC = 1 / 2πfC 。
当电源频率变化时，感抗X L 和容抗Xc 都是频率f 的函数，称之为频率特性（或阻抗特性）。
典型的电感元件和电容元件的阻抗特性如图11-1。
X0 f 0 f(a) 电感的阻抗特性 (b) 电容的阻抗特性图11-1+ L C − 0 0(a) 测量电感阻抗特性的电路 (b) 测量电容阻抗特性的电路图11-22．为了测量电感的感抗和电容的容抗，可以测量电感和电容两端的电压有效值及流过它们的电流有效值。
则感抗X L = U L / I L ，容抗Xc = Uc / Ic 。
当电源频率较高时，用普通的交流电流表测量电流会产生很大的误差，为此可以用电子毫伏表进行间接测量得出电流值。
在图11-2的电感和电容电路中串入一个阻值较准确的取样电阻R 0，先用毫伏表测量取样电阻两端的电压值，再换算成电流值。
如果取样电阻取为1Ω，则毫伏表的读数即为电流的值，这样小的电阻在本次实验中对电路的影响是可以忽略的。
3．在图11-3所示的RLC 串联电路中，当外加角频率为ω的正弦电压U 时，电路中的电流为 )(1'C L j R U Iωω-+= 式中，'R = R + r ，r 为线圈电阻。
当ωL=1/ωC 时，电路发生串联谐振，谐振频率为：f 0 = LCπ21。
电路基础实验实验十一RLC元件阻抗特性的测定
电路基础实验实验十一R L C元件阻抗特性的测定集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]实验十一 R、L、C元件阻抗特性的测定实验成员：班级：整理人员：实验十一 R 、L 、C 元件阻抗特性的测定一、实验目的1．验证电阻，感抗、容抗与频率的关系，测定R~f ，X L ~f 与X C ~f 特性曲线。
2．加深理解R 、L 、C 元件端电压与电流间的相位关系。
二、原理说明1．在正弦交变信号作用下，电阻元件R 两端电压与流过的电流有关系式在信号源频率f 较低情况下，略去附加电感及分布电容的影响，电阻元件的阻值信号源频率无关，其阻抗频率特性R~f 如图9-1。
如果不计线圈本身的电阻R L ，又在低频时略去电容的影响，可将电感元件视为电感，有关系式I jX ULL••=感抗 fL XLπ2=感抗随信号源频率而变，阻抗频率特性X L ~f 如图9-1。
在低频时略去附加电感的影响，将电容元件视为纯电容，有关系式I jX UCC••-= 容抗 fCXCπ21= 容抗随信号源频率而变，阻抗频率特性X C ~f 如图9-1. 2．单一参数R 、L 、C 阻抗频率特性的测试电路如图9-2所示。
途中R 、L 、C 为被测元件，r 为电流取样电阻。
改变信号源频率，测量R 、L 、C 元件两端电压U R 、U L 、U C ，流过被测元件的电流则可由r 两端电压除以r 得到。
3．元件的阻抗角（即相位差φ）随输入信号的频率变化而改变同样可用实验方法测得阻抗角的频率特性曲线φ~f 。
用双踪示波器测量阻抗角（相位差）的方法。
将欲测量相位差的两个信号分别接到双踪示波器Y A 和Y B 两个输入端。
调节示波器有关旋钮，使示波器屏幕上出现两条大小适中、稳定的波形，如图9-3所示，荧光屏上数的水平方向一个周期占n 格，相位差占m 格，则实际的相位差φ（阻抗角）为 度n360m ︒⨯=φ 三、实验设备四、实验内容1．测量R、L、C元件的阻抗频率特性。
实验十 RLC电路的阻抗特性分析
实验十 RLC 电路的阻抗频率特性分析一实验目的1、掌握交流电路中电阻、电容和电感的阻抗与频率的关系。
2、加深理解三个元件的电压与电流相位关系。
3、观察RLC 串联谐振现象，了解谐振电路特性，加深其理论知识的理解。
二 实验原理1、R 、L 、C 元件的阻抗频率特性正弦交流信号包含最大值、频率和初相位，在正弦稳态交流电路中，通过元件的电流有效值和加于该元件两端电压有效值之间的关系U =f （I ），称为元件的交流伏安特性，每个元件不仅讨论电压、电流有效值关系，还要观察两者相位之间的关系。
线性电阻欧姆定律的相量形式为：URI = 。
说明电阻两端电压的有效值与流过电流的有效值成正比，R 大小与频率无关，相位差为0，即同相位。
（2）电容线性电容电压电流关系的相量形式为：1Uj I Cω=- 。
表明电容两端电压有效值与流过电流有效值关系为1U I Cω=，相位差为-90 ，即电流超前电压90度。
（3）电感线性电感的电压电流关系的相量形式为：Uj LI ω= 。
说明电感两端电压的有效值与流过电流的有效值关系为U LI ω=，相位差为90 ，即电压超前电流90度。
正弦稳态电路中，RLC 元件的阻抗频率特性曲线如图10-1所示。
图10-1 R 、L 、C 元件的阻抗频率特性曲线RLC串联电路中，当正弦交流信号源的频率f改变时，电路中的感抗、容抗随之而变，电路中的电流I也随频率f而变。
交流电压SU（有效值）的角频率为ω，则电路的阻抗为1()Z R j LCωω=+-，阻抗的模：Z=阻抗的幅角1arctanLCRωωϕ-=，即该电路总电压与电流的相位差。
图10-3（a）、（b）分别为RLC串联电路的阻抗、相位差随频率的变化曲线。
图10-3（a）z f-曲线图10-3（b）fϕ-曲线由曲线图可以看出，存在一个特殊的频率f，特点为：（1）当f f<时，0ϕ<，电流相位超前于电压，整个电路呈电容性；（2）当f f>时，0ϕ>，电流相位滞后于电压，整个电路呈电感性；（3）当1LCωω-=时，即ω=f=时，阻抗Z R=，此时0ϕ=，表明电路中电流I和电压U同相位，整个电路呈现纯电阻性。
RLC元件阻抗特性
得截止频率 fC1 和 fC2，并计算通频带 fBW。
七、实验报告要求 1、根据表 6-4-1 实验数据，在坐标纸上绘制 R、XL、XC 与频率关系的特性曲线，并分
析它们和频率的关系。 2、根据表 6-4-1 实验数据，定性画出 R、L、C 串联电路的阻抗与频率关系的特性曲线，
并分析阻抗和频率的关系。 3、根据表 6-4-2 实验数据，在坐标纸上绘制高通滤波器和低通滤波器的幅频特性曲线，
改变频率大小，电路电流和各元件电压（或称响
应信号）也会发生变化。这种电路响应随激励频率变化
的特性称为频率特性。
图 6-4-1 实验电路
若电路的激励信号为 EX（jω）， 响应信号为 Re（jω），则频率特性函数为
N( j) Re ( j) A()() Ex ( j)
式中，A(ω)为响应信号与激励信号的大小之比，是 ω 的函数，称为幅频特性； φ(ω)为响应信号与激励信号的相位差角，也是ω 的函数，称为相频特性。
取自电阻两端电压 uO，将实验数据记入表 6-4-2 中。
15
20
图 6-4-4
五、实验注意事项 当使用的交流毫伏表为指针（模拟）式的，则属于高阻抗电表，测量前必须先调零。
六、预习与思考题 1、如何用交流毫伏表测量电阻 R、感抗 XL 和容抗 XC？它们的大小和频率有何关系？ 2、什么是频率特性？高、低通滤波器和带通滤波器的幅频特性有何特点？如何测量？
1
UR(V)
UC(V) UO(V)
表 6-4-2 频率特性实验数据
实验报告RLC电路特性的研究
实验报告_RLC_电路特性的研究实验报告：RLC电路特性的研究一、实验目的1.理解和掌握RLC电路的基本工作原理。
2.研究电阻、电感和电容对电路特性的影响。
3.学习使用电压表、电流表和示波器来分析和记录电路的特性。
二、实验原理RLC电路是由电阻（R）、电感（L）和电容（C）三种元件组成的电路。
电阻、电感和电容在电路中的特性可以用以下公式描述：1.欧姆定律：V=IR2.基尔霍夫定律：I(Σ)=I1+I2++In=03.广义的RC电路传递函数：Vout=Vo/(1+sCR)4.广义的RL电路传递函数：Vout=Vo*(1+sLR)5.并联RLC电路的阻抗：Z=R+j(ωL-1/ωC)三、实验步骤1.准备材料：电阻器、电感器、电容器、电源、电压表、电流表、示波器。
2.搭建RLC电路：根据电路图连接电阻、电感器和电容器。
3.测量电压和电流：使用电压表和电流表测量电源电压、电阻两端的电压、电感两端的电压和电容两端的电压。
4.记录数据：在不同的频率下重复步骤3，并记录数据。
5.分析数据：根据实验数据，分析电阻、电感器和电容器对电路特性的影响。
6.调整并重复：根据实验结果，调整电阻、电感器和电容器的值，并重复步骤3-5。
四、实验结果与分析1.电阻对电路特性的影响：实验数据表明，电阻可以消耗能量，减小电压和电流的幅度，并且影响电路的相位。
在低频时，电阻的影响较大；而在高频时，电阻的影响相对较小。
2.电感对电路特性的影响：实验结果显示，电感可以存储能量，并且改变电流的相位。
当频率较低时，电感对电流的相位影响较小；而当频率较高时，相位的影响逐渐增大。
在低频时，电感对电流的幅度影响较小；而在高频时，电流幅度下降明显。
3.电容对电路特性的影响：实验结果表明，电容可以存储能量，并且改变电压的相位。
在频率较低时，电容对电压的相位影响较小；而在高频时，相位的影响逐渐增大。
在低频时，电容对电压的幅度影响较小；而在高频时，电压幅度下降明显。
RLC元件阻抗特性测定
R、 L、 C元件阻抗特性测定
实验目的
1 ． R、L、C阻抗频率特性的测量
2．在不同频率下各元件阻抗角的测量
实验原理
实验内容
实验仪器
注意事项
电工电子实验教学中心
R、 L、 C元件阻抗特性测定
1 ． R、L、C阻抗频率特性的测量
实验目的
f=200～2500Hz
实验原理
U 3V
i iR
R
A
iL
L
电工电子实验教学中心
R、 L、 C元件阻抗特性测定
实验目的
实验原理
1.验证电阻、感抗、容抗与频率的关系， 测定R～ f 、XL～ f 及XC～ f 特性曲线 2．加深理解R、 L、 C元件端电压与电流 间的相位关系
实验内容
实验仪器
注意事项
电工电子实验教学中心
R、 L、 C元件阻抗特性测定
实验目的
R、 L、 C元件阻抗特性测定
实验目的
实验原理
实验内容
实验仪器
注意事项
1．在接通C测试时，信号源的频率应控制在 200～2500Hz之间。 2．交流毫伏表属于高阻抗电表,测量前必须 先调零。 3．测φ时，示波器的“V/div”和“t/div” 的微 调旋钮应旋置“校准位置”。 4．元件的阻抗角（即相位差φ ）随输入信号 的频率变化而改变，将各个不同频率下的相 位差画在以频率f为横坐标、阻抗角φ为纵座 标的座标纸上，并用光滑的曲线连接这些点， 即得到阻抗角的频率特性曲线。
iC
C
实验内容
测量U r
R U / IR
实验仪器
~f
r
51
u
S
X L U / IL
X C U 元件阻抗角的测量 电工电子实验教学中心
RLC元件阻抗特性的测定
RLC元件阻抗特性的测定在电路中，电感(L)、电容(C)和电阻(R)被称为RLC元件，它们是电路中最基本的元件之一。
RLC元件具有不同的频率特征和阻抗特性，因此需要通过实验来测定其阻抗特性。
本文将介绍如何测定RLC元件的阻抗特性。
一、实验仪器1、函数信号发生器：产生所需的频率信号；2、示波器：用于测量电压和电流的大小、相位差和波形等；3、RLC元件：包括电感L、电容C和电阻R等元件；4、电阻箱：用于调整电路的总电阻；5、万用表：用于测量电流、电压和频率等数据。
二、实验原理在电路中，电流I和电压V之间的关系可以用欧姆定律表示：V = IR其中R为电阻，I为电流，V为电压。
当电阻为零时，电路的阻抗Z为：当电路中包含电感L时，电路中的电流不是瞬间改变的，而是需要一定的时间才能达到稳态。
在现实中，当交流电源应用于电感时，电流的变化将产生一个电场，电场的变化又将产生一个磁场。
当电流发生变化时，这些电场和磁场相互作用，使得电感对电路中的电流有一个阻碍作用。
这种阻碍作用表现为电感的感抗Xl。
电感的感抗与交流信号的频率有关。
当电路中包含电容C时，电路会展现出一个不同的阻抗特性。
电容存储电荷，当交流电源应用于电容时，电容会变成一种开关状态，以使交流信号沿着电容通道流动。
由于电场是正比于电荷密度的，因此电容的电场会随电容器中的电荷而变化。
因此，当信号频率增加时，电容的容抗Xc也将增加。
在电路中，当电阻R、电感L和电容C三个元素相互耦合时，电路的阻抗将是一个复合值，即：Z = R ± Xl ∓ Xc其中Xl是电感的感抗，Xc是电容的容抗。
正负号取决于电路元件中电阻、电感和电容的排列顺序。
三、实验步骤1、将函数信号发生器的输出信号接入RLC元件的两端，调节频率使它处于较高的电流区。
此时，将示波器的探针连接到RLC元件的两端，通过示波器观察电压和电流的波形，利用万用表测量电路中的电阻R。
2、调节电路中的电阻箱，改变电路的总电阻R，在一定范围内改变电路阻值，测量各种阻值时电路的电流和电压的波形及电路中电阻值的大小。
rlc电路特性研究实验报告
rlc电路特性研究实验报告rlc电路特性研究实验报告引言：在电子学领域中，RLC电路是一种由电感、电阻和电容组成的电路。
研究RLC 电路的特性对于理解电路的振荡、滤波和共振等现象具有重要意义。
本实验旨在通过对RLC电路的实验研究，探索其特性和行为。
实验目的：1. 理解RLC电路的基本组成和原理。
2. 掌握RLC电路的振荡、滤波和共振现象。
3. 分析不同参数下RLC电路的特性变化。
实验装置和方法：实验所需装置包括电感、电阻、电容、信号发生器、示波器和电源等。
实验步骤如下：1. 搭建RLC串联电路，连接电感、电阻和电容。
2. 将信号发生器连接到电路的输入端，设置合适的频率和幅度。
3. 将示波器连接到电路的输出端，观察电压波形。
4. 改变电路中的电感、电阻和电容的数值，记录观察到的现象。
实验结果和讨论：在实验中，我们首先搭建了一个RLC串联电路，并将信号发生器和示波器连接到电路的输入和输出端。
通过改变电路中的电感、电阻和电容的数值，我们观察到了不同的现象。
1. 振荡现象：当电路中的电感和电容数值合适时，电路会发生振荡现象。
我们可以通过示波器观察到电压波形呈现周期性的正弦波。
振荡的频率和幅度取决于电路参数的数值。
2. 滤波现象：RLC电路在一定条件下可以实现滤波功能。
当电路中的电感和电容数值合适时，电路可以对特定频率的信号进行滤波，使其通过而抑制其他频率的信号。
这种滤波现象在通信系统和音频设备中具有广泛的应用。
3. 共振现象：当电路中的电感和电容数值满足一定条件时，电路会发生共振现象。
此时电路对特定频率的信号表现出最大的响应，电压幅度达到峰值。
共振现象在无线通信和声学设备中常被利用。
通过实验观察和记录，我们可以发现不同电感、电阻和电容数值对RLC电路的特性有着重要影响。
当电感和电容的数值增加时，电路的振荡频率会减小；而电阻的增加会减小电路的振荡幅度。
这些变化可以通过实验数据进行分析和验证。
结论：通过本次实验，我们深入了解了RLC电路的特性和行为。
rlc元件的阻抗特性实验报告
rlc元件的阻抗特性实验报告RLC元件的阻抗特性实验报告引言：RLC元件是电路中常见的一种元件，由电阻（R）、电感（L）和电容（C）组成。
在电路中，RLC元件的阻抗特性对于电流和电压的传输起着重要的作用。
本实验旨在探究RLC元件在不同频率下的阻抗特性，并分析其对电路的影响。
实验目的：1. 理解RLC元件的基本结构和工作原理；2. 掌握测量RLC元件在不同频率下的阻抗特性的方法；3. 分析RLC元件的阻抗特性对电路的影响。
实验步骤：1. 准备实验所需的电路和仪器；2. 将RLC元件连接到电路中，并接入信号发生器和示波器；3. 设置信号发生器的频率范围，并逐步调节频率；4. 在示波器上观察并记录电压和电流的波形；5. 根据记录的数据，计算并绘制RLC元件在不同频率下的阻抗特性曲线。
实验结果与分析：通过实验测量，我们得到了RLC元件在不同频率下的阻抗特性曲线。
在低频时，电感起主导作用，电路的阻抗主要由电感的阻抗决定。
随着频率的增加，电容开始起作用，电路的阻抗逐渐减小。
当频率达到共振频率时，电路的阻抗最小，此时电感和电容的阻抗互相抵消，电路呈现纯电阻特性。
而在高频时，电容起主导作用，电路的阻抗主要由电容的阻抗决定。
根据实验结果，我们可以得出以下结论：1. RLC元件的阻抗特性随频率变化，呈现不同的特点；2. 频率越低，电感的阻抗越大，电容的阻抗越小；3. 频率越高，电容的阻抗越大，电感的阻抗越小；4. 共振频率是电路阻抗最小的点，此时电路呈现纯电阻特性。
实验总结：通过本次实验，我们深入了解了RLC元件的阻抗特性。
在实验过程中，我们通过观察示波器上的波形，得到了RLC元件在不同频率下的阻抗特性曲线。
实验结果表明，RLC元件的阻抗特性受到频率的影响，不同频率下电感和电容的阻抗大小不同。
这对于电路的设计和优化具有重要意义。
在实验中，我们还发现了共振频率的存在。
共振频率是电路阻抗最小的点，此时电路呈现纯电阻特性。
R L C元件阻抗特性的测定
R L C元件阻抗特性的测定R L C元件是电路中常见的三种元件，它们分别具有不同的特性和应用。
在电路中，总是存在着一些复杂的问题，这些问题往往需要仪器来帮助我们解决。
其中，测量电路中的元件阻抗特性就是一种非常重要的任务。
R L C元件分别代表了电阻、电感和电容三种元件。
电阻用符号R表示，它的特性是导体内部阻碍电流通过能力的大小。
电感用符号L表示，它的特性是通过电流产生变化的电磁现象。
电容用符号C表示，它的特性是存储电荷的能力。
这三种元件在电路中都有不同的应用。
电阻常被用来限制电流的大小，使得电路能够正常工作。
电感则被用来存储磁能，在交流电路中起到隔离和滤波的作用。
电容则被用来存储电荷，在交流电路中起到储能的作用。
对于任何一种元件来说，都有着各自的特定阻抗。
在实际测量中，我们会通过同一个电源来驱动这三种元件。
因此，我们需要测量它们在电源信号下的阻抗特性。
首先，我们来看看R L C元件的阻抗公式。
我们知道，对于一个电阻R来说，它在电路中的阻抗公式为：Z_R=RZ_L=jωL当角频率ω=0时，电感的阻抗为0。
1.准备实验仪器：信号发生器、交流电桥、示波器等。
2.配置电路：将信号发生器连接到交流电桥的输入端，交流电桥的输出连接到R L C 元件接口，最后将示波器连接到电路输出端口。
3.调节信号发生器：调节信号发生器输出的电压大小和信号频率。
4.调节交流电桥：通过调节交流电桥，使得电桥输出电流为0，此时可以测量到R L C 元件的阻抗。
5.测量数据：通过示波器测量电路输出端口的电压和相位关系，从而计算出元件的阻抗特性。
四、实验注意事项1.在实验时，需要根据R L C元件的特性，选择合适的频率范围。
2.在测量时，需要确保电压和电流测量器的灵敏度和准确性。
3.在实验过程中，需要注意电路连接的正确性和稳定性，避免电源过载和短路等问题。
总之，通过上述测量实验，我们可以了解到R L C元件在不同频率下的阻抗特性。
RLC
实验十 R、L、C元件参数测量一、实验目的返回1．熟悉电阻、电感、电容（R、L、C）元件参数测试的原理。
2．掌握本实验系统测量R、C的基本方法。
二、实验要求1．实验前要求预习关于“阻抗参数的数字化测量”相关内容。
2．基于本实验系统，完成R、C参数的测量，记录测量数据，并对电阻测量进行误差分析。
3．了解R、L、C参数的校准测量原理及方法。
三、实验器材1. SJ-8002B电子测量实验箱 1台2．双踪示波器（20MHz模拟或数字示波器） 1台3．计算机(具有运行windows2000和图形化控件的能力) 1台4．SJ-7001 RLC参数测量实验板 1块5．数字电压表（4 1/2位） 1个6．R、C被测试元件：各3～5个四、实验原理1．R、L、C参数测试原理如图5－1中为被测阻抗，为采样电阻（标准电阻）。
为幅度频率可调信号源。
由图知：（1）令被测阻抗（2）则（3）（4）式中为和或和的相位差。
若被测阻抗分别为R x、L x、C x的理想元件（不考虑L x、C x的损耗），即???? （5）?? （6）?? (7）则有：(8）(9）（10）根据式（8）、（9）、（10），即可进行元件参数R x、L x、C x的测量，式中、为同频正弦波的有效值或峰值，为角频率。
与相比，表现为幅度和相位的变化（对于纯电阻，无相位变化，对于L、C元件，相差），通过改变采样电阻的大小，即可改变R、L、C参数测量的量程。
2.实验硬件电路图图2是根据上述原理设计的RLC参数测量实验板（SJ-7001）。
图中，测试信号（正弦波）由实验箱的第一路信号源（Aout1）产生（也可外接信号源），信号源峰值为1V（典型频率值为1kHz）, 经2倍放大后，得到2V峰值。
信号源输出的匹配电阻，在更换量程时，与同步的切换，的作用减小电压、的变化范围，增加测量电路工作的稳定性。
图中为实现测量校准的标准电阻，通过模拟开关选择被测元件或校准电阻。
放大器A1、A2分别取出被测阻抗（或校准电阻）和采样电阻两端的电压，并经过适当放大，得到和，它们分别连接到实验箱的高速采集输入通道Ain1和Ain2，实现信号采集并通过计算得到信号的幅值。
R、L、C元件阻抗特性
一、实验目的 1、研究电阻、感抗、容抗与频率的关系，测定它们随频率变化的特性曲线； 2、学会测定交流电路频率特性的方法； 3、了解滤波器的原理和基本电路； 4、学习使用函数信号发生器、频率计和交流毫伏表。 二、原理说明 1、单个元件阻抗与频率的关系 对于电阻元件，根据
五、实验注意事项 当使用的交流毫伏表为指针（模拟）式的，则属于高阻抗电表，测量前必须先调零。 六、预习与思考题 1、如何用交流毫伏表测量电阻 R、感抗 XL 和容抗 XC？它们的大小和频率有何关系？ 2、什么是频率特性？高、低通滤波器和带通滤波器的幅频特性有何特点？如何测量？ 七、实验报告要求 1、根据表 6-4-1 实验数据，在坐标纸上绘制 R、XL、XC 与频率关系的特性曲线，并分 析它们和频率的关系。 2、 根据表 6-4-1 实验数据， 定性画出 R、 L、 C 串联电路的阻抗与频率关系的特性曲线， 并分析阻抗和频率的关系。 3、 根据表 6-4-2 实验数据， 在坐标纸上绘制高通滤波器和低通滤波器的幅频特性曲线， 从曲线上： （1）求得截止频率 fC，并与计算值相比较； （2）说明它们各具有什么特点。 4、根据表 6-4-2 实验数据，在方格纸上绘制带通滤波器的幅频特性曲线，从曲线上求 得截止频率 fC1 和 fC2，并计算通频带 fBW。
U U R R0 ，其中 R R ，电阻 R 与频率无关； IR I
R
对于电感元件，根据
U U L jX L ，其中 L X L 2fL ，感抗 XL 与频率成正比； IL IL U U 1 C jX C ，其中 C X C ，容抗 XC 与频率成反比。 IC 2fC IC
Ｕr (V)
R (k ) IR(mA)=Ur/r UR(V) R=UR/IR
电路基础实验实验十一_R、L、C元件阻抗特性的测定教学提纲
电路基础实验实验十一_R、L、C元件阻抗特性的测定实验十一 R、L、C元件阻抗特性的测定实验成员：班级：整理人员：实验十一 R 、L 、C 元件阻抗特性的测定一、实验目的1．验证电阻，感抗、容抗与频率的关系，测定R~f ，X L ~f 与X C ~f 特性曲线。
2．加深理解R 、L 、C 元件端电压与电流间的相位关系。
二、原理说明1．在正弦交变信号作用下，电阻元件R 两端电压与流过的电流有关系式U ••=I R在信号源频率f 较低情况下，略去附加电感及分布电容的影响，电阻元件的阻值信号源频率无关，其阻抗频率特性R~f 如图9-1。
如果不计线圈本身的电阻R L ，又在低频时略去电容的影响，可将电感元件视为电感，有关系式I jX ULL••=感抗 fL XLπ2=感抗随信号源频率而变，阻抗频率特性X L ~f 如图9-1。
在低频时略去附加电感的影响，将电容元件视为纯电容，有关系式I jX UCC••-= 容抗 fCXCπ21= 容抗随信号源频率而变，阻抗频率特性X C ~f 如图9-1.f图 9-1C图9-22．单一参数R 、L 、C 阻抗频率特性的测试电路如图9-2所示。
途中R 、L 、C 为被测元件，r 为电流取样电阻。
改变信号源频率，测量R 、L 、C 元件两端电压U R 、U L 、U C ，流过被测元件的电流则可由r 两端电压除以r 得到。
3．元件的阻抗角（即相位差φ）随输入信号的频率变化而改变同样可用实验方法测得阻抗角的频率特性曲线φ~f 。
用双踪示波器测量阻抗角（相位差）的方法。
将欲测量相位差的两个信号分别接到双踪示波器Y A 和Y B 两个输入端。
调节示波器有关旋钮，使示波器屏幕上出现两条大小适中、稳定的波形，如图9-3所示，荧光屏上数的水平方向一个周期占n 格，相位差占m 格，则实际的相位差φ（阻抗角）为 度n360m ︒⨯=φ图13-3三、实验设备四、实验内容1．测量R 、L 、C 元件的阻抗频率特性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验十一 R、L、C元件阻抗特性的测定
实验成员：
班级：
整理人员：
实验十一 R 、L 、C 元件阻抗特性的测定
一、实验目的
1．验证电阻，感抗、容抗与频率的关系，测定R~f ，X L ~f 与X C ~f 特性曲线。
2．加深理解R 、L 、C 元件端电压与电流间的相位关系。
二、原理说明
1．在正弦交变信号作用下，电阻元件R 两端电压与流过的电流有关系式
在信号源频率f 较低情况下，略去附加电感及分布电容的影响，电阻元件的阻值信号源频率无关，其阻抗频率特性R~f 如图9-1。
如果不计线圈本身的电阻R L ，又在低频时略去电容的影响，可将电感元件视为电感，有关系式
I jX U
L
L
•
•
=
感抗 fL X
L
π2=
感抗随信号源频率而变，阻抗频率特性X L ~f 如图9-1。
在低频时略去附加电感的影响，将电容元件视为纯电容，有关系式
I jX
U
C
C
•
•
-
= 容抗 fC
X C π21
=
容抗随信号源频率而变，阻抗频率特性X C ~f 如图9-1. 2．单一参数R 、L 、C 阻抗频率特性的测试电路如图9-2所示。
途中R 、L 、C 为被测元件，r 为电流取样电阻。
改变信号源频率，测量R 、L 、
C 元件两端电压U R 、U L 、U C ，流过被测元件的电流则可由r 两端电压除以r 得到。
3．元件的阻抗角（即相位差φ）随输入信号的频率变化而改变同样可用实验方法测得阻抗角的频率特性曲线φ~f 。
用双踪示波器测量阻抗角（相位差）的方法。
将欲测量相位差的两个信号分别接到双踪示波器Y A 和Y B 两个输入端。
调节示波器有关旋钮，使示波器屏幕上出现两条大小适中、稳定的波形，如图9-3所示，荧光屏上数的水平方向一个周期占n 格，相位差占m 格，则实际的相位差φ（阻抗角）为 度n
360m ︒
⨯
=φ 三、实验设备
四、实验内容
1．测量R 、L 、C 元件的阻抗频率特性。
实验线路如图9-2所示，取R=1KΩ，L=10mH，C=0.1μF，r =200Ω。
通过电缆线将函数信号发生器输出的正弦信号接至电路输入端，作为激励源u，并用交流毫伏表测量，使激励源电压有有效值为U＝3V，并在整个试验过程中保持不变。
改变信号源的输出频率从200Hz逐渐增至5KHz（用频率计测量），并使开关S分别接通R、L、C三个元件，用交流毫伏表测量U R、U r；U L、U r；U C、U r，并通过计算得到各频率点时的R、X L与Xc之值，记入表中。
2．用双踪示波器观察rL串联和rC串联电路在不同频率下各元件阻抗角的变化情况，并作记录。
rL串联
rC串联
五、实验注意事项
交流毫伏表属于高阻抗电表，测量前必须先调零。
六、预习思考题
1．图9-2中各元件流过的电流如何求得？
答：通过测量电流取样电阻r两端的电压U r，用U r除以电流取样电阻的阻值r得到通过r的电流I。
因为电路是串联电路，电流处处相等，所以I即为
通过各元件的电流。
如此便求得了各元件流过的电流。
2．怎样用双踪示波器观察rL串联和rC串联电路阻抗角的频率特性？
答：通过观察并记录交流电压与交流电流在示波器荧光屏x轴上相差的格子数m与交流电压一个周期的格子数n，计算360°乘以它们的比值m/n即为该频率下电路的阻抗角。
这是因为电压与电流在x轴上相差的格子数比上电压一个周期的格子数就是电压与电流相位差占整个周期的百分比，再乘以360°即得到阻抗角。
在通过比较不同频率下阻抗角的大小即可观察到阻抗角的频率特性。
七、实验报告
1．根据实验数据，在方格纸上绘制R、L、C三个元件的阻抗频率特性曲线，从中可得出什么结论？
如图，其中实线-为R的阻抗频率特性曲线；虚线--为L的阻抗频率特性曲线；点线-·为C的阻抗频率特性曲线。
由图可得，在一定范围内，C元件的容抗随着频率的增加急剧下降，下降速度逐渐减缓，最后趋于平缓；R元件的阻值基本不随频率的增加而变化；L元件的感抗随着频率的增加逐渐增加，增加的速度基本维持不变。
三者的阻抗频率特性曲线基本符合图9-1的阻抗频率特性图，验证了电阻，感抗、容抗与频率的关系。
2．根据实验数据，在方格纸上绘制rL串联、rC串联电路的阻抗角频率特性曲线，并总结、归纳出结论。
由图可得，从rL串联电路的阻抗角频率特性曲线中可以得到随着频率
的增加阻抗角逐渐增加。
这是因为随着频率f 的增加，由fL X L π2=可得L 元件的感抗增加，因而分在L 元件上的电压更多，故由I jX U L
L •
•
=
可得，I 与U 的
相位差会增加且I 滞后于U ，阻抗角增大，并无限靠近90°。
反之，从rC 串联电路的阻抗角频率特性曲线中可以得到随着频率的减小阻抗角从0不断下降。
这是因为随着f 的减小，由fC
X C π21
=可得C 元件的容抗增加，因而分在C 元件上的电压更多，故由I jX U C
C •
•
-
=可得，I 与U 的相位差会增加且电流超前于
电压，阻抗角的绝对值不断增加，从0开始下降并无限靠近-90°。
