水泵及水泵站课程设计[1]PPT课件
合集下载
[PPT]水泵及水泵站(共119页)
![[PPT]水泵及水泵站(共119页)](https://img.taocdn.com/s3/m/a96e7039ee06eff9aef807b3.png)
（5）叶轮整个水体动量矩定理
对整个叶轮积分并引入流量QT dVρ/dt＝ρQT ρQT(C2COSα2R2－C1COSα1R1)＝∑M 引入功率:方程两端同乘旋转角速度ω ρQT(C2COSα2R2ω—C1COSα1R1ω)＝Nt 引入水功率:NT＝γQTHT ρQT(C2COSα2R2ω－C1COSα1R1ω)＝γQTHT (C2COSα2R2ω－C1COSα1R1ω)/g＝HT 引入圆周速度U＝Rω (C2COSα2U2－C1COSα1U1)/g＝HT 引入轴面分速CU＝C×COSα HT＝(U2C2U—U1C1U)/g
• （3）水泵与水泵站的作用：水泵作为一种通用机械用途很广，
如采矿、冶金、电力、石化、房地产等行业，特别是农业灌溉 排水，市政给排水发挥重要作用。水泵是水泵站的主要设备； 泵站是给水排水工程的重要组成部分，为水泵和其它设备运行、 管理提供良好环境的场所，是整个工程的动力源泉。
• 2 叶片泵的分类
• • • •
• • • • • • • • •
•
2、基本方程式
水泵叶轮将原动机的机械能转换为液体能量，反映旋转机 械进行能量转换的定理只有动量矩定理。 （1）动量矩定理 质点系对转轴的的动量矩对时间的变化率，等于作用在质点 系的外力对转轴的力矩之和。 （2）三点假定 A: 液体是恒定流 B: 叶片无限多，严格约束每个叶槽水流为 均匀流 C: 理想液体,不可压缩,不计水力损失。 （3）研究对象 微元为一个叶槽水体；叶轮中所有叶槽水体。 （4）微元水体动量矩定理： 一个叶槽水体动量矩的变化，即dt时间内流入和流出水体 dm的动量矩变化。 利用动量矩定理则: dm/dt(C2COSα2R2－C1COSα1R1)＝M
《泵与泵站》设计-PPT课件
② 城市的设计最不利点的地面标高108m， 控制点自由水压35 m。 ③ 管网平差得出的泵站至最不利点的输水 管和管网的总水头损失为21 m； ④ 消防流量为200 m3/h，消防扬程为15 m。 ⑤ 清水池所在地面标高为 100 m；清水地 最低水位在地面以下 5 m。
1.2.3 城市冰冻线为1.5 m，最高温 度为35 ℃，最低温度为 -20 ℃ 1.2.4 泵站所在地土壤良好，地下水 位为10m。
输水管不同方式比较三台水泵时压水管路的布置a检修阀1时两泵一管工作检修阀2时一泵一管工作b保证两台泵向一条输水管送水?吸水管路和压水管路的敷设保证使用和修理上的便利1管道与外壁距离2支墩及拉杆设置3放水口3放水口4地沟设置5冰冻线防腐防震6不宜架空7电气安全?引水1吸水管带有底阀a人工引水b用压水管中的水倒灌引水水泵从压水管引水2吸水管不带底阀a真空泵引水水环式真空泵b水射器引水水射器引水?起重1起重设备的选择泵房中必须设置起重设备以满足机泵安装与维修需要
附录
泵站分类
按照水泵机组设置的位置与地面的相 对标高关系： 地面式泵站
地下式泵站
半地下式泵站
送水泵站(也称二级泵站)
（1）组成
高地水池
清水池
切换井
取水泵房
管网
（2）吸水井 作用：有利于水泵吸水管道布置， 也有利于清水池的维修。 形式：
清水池 A B
二级泵房 分离式 池内式
水泵选择
流量 扬程 以及其变化规律
(4)如果给水系统中有足够大容积的高地 水池或水塔时，则泵站中可不设备用泵， 仅在仓库中贮存一套备用机组即可。 备用泵相其它工作泵一样，应处于随时 可以启动的状态。
小结： 1、水泵类型选择 水泵类型主要根据扬程选择，常用有离心 泵、轴流泵、混流泵等。 一般情况下，泵站设计扬程H 小于l0m，宜选用轴流泵； 5—20m，宜选用混流泵； 20—l00m，宜选用单级离心泵， 大于100m时可选用多级离心泵。
1.2.3 城市冰冻线为1.5 m，最高温 度为35 ℃，最低温度为 -20 ℃ 1.2.4 泵站所在地土壤良好，地下水 位为10m。
输水管不同方式比较三台水泵时压水管路的布置a检修阀1时两泵一管工作检修阀2时一泵一管工作b保证两台泵向一条输水管送水?吸水管路和压水管路的敷设保证使用和修理上的便利1管道与外壁距离2支墩及拉杆设置3放水口3放水口4地沟设置5冰冻线防腐防震6不宜架空7电气安全?引水1吸水管带有底阀a人工引水b用压水管中的水倒灌引水水泵从压水管引水2吸水管不带底阀a真空泵引水水环式真空泵b水射器引水水射器引水?起重1起重设备的选择泵房中必须设置起重设备以满足机泵安装与维修需要
附录
泵站分类
按照水泵机组设置的位置与地面的相 对标高关系： 地面式泵站
地下式泵站
半地下式泵站
送水泵站(也称二级泵站)
（1）组成
高地水池
清水池
切换井
取水泵房
管网
（2）吸水井 作用：有利于水泵吸水管道布置， 也有利于清水池的维修。 形式：
清水池 A B
二级泵房 分离式 池内式
水泵选择
流量 扬程 以及其变化规律
(4)如果给水系统中有足够大容积的高地 水池或水塔时，则泵站中可不设备用泵， 仅在仓库中贮存一套备用机组即可。 备用泵相其它工作泵一样，应处于随时 可以启动的状态。
小结： 1、水泵类型选择 水泵类型主要根据扬程选择，常用有离心 泵、轴流泵、混流泵等。 一般情况下，泵站设计扬程H 小于l0m，宜选用轴流泵； 5—20m，宜选用混流泵； 20—l00m，宜选用单级离心泵， 大于100m时可选用多级离心泵。

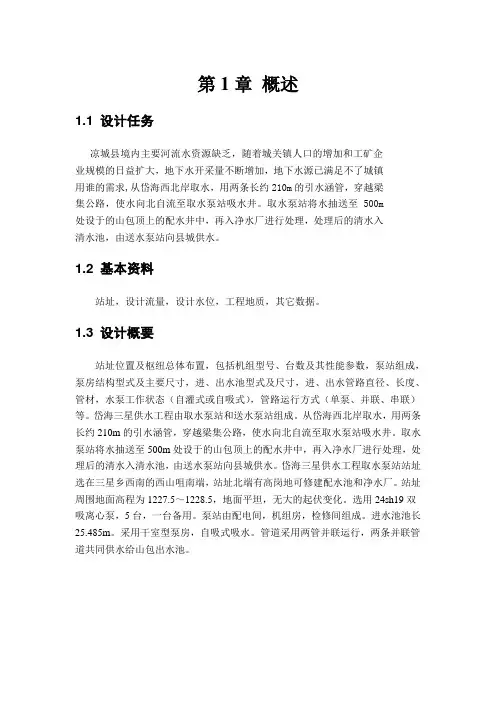

水泵及水泵站课程设计
第1章概述1.1 设计任务凉城县境内主要河流水资源缺乏，随着城关镇人口的增加和工矿企业规模的日益扩大，地下水开采量不断增加，地下水源已满足不了城镇用谁的需求,从岱海西北岸取水，用两条长约210m的引水涵管，穿越梁集公路，使水向北自流至取水泵站吸水井。
取水泵站将水抽送至500m处设于的山包顶上的配水井中，再入净水厂进行处理，处理后的清水入清水池，由送水泵站向县城供水。
1.2 基本资料站址，设计流量，设计水位，工程地质，其它数据。
1.3 设计概要站址位置及枢纽总体布置，包括机组型号、台数及其性能参数，泵站组成，泵房结构型式及主要尺寸，进、出水池型式及尺寸，进、出水管路直径、长度、管材，水泵工作状态（自灌式或自吸式），管路运行方式（单泵、并联、串联）等。
岱海三星供水工程由取水泵站和送水泵站组成。
从岱海西北岸取水，用两条长约210m的引水涵管，穿越梁集公路，使水向北自流至取水泵站吸水井。
取水泵站将水抽送至500m处设于的山包顶上的配水井中，再入净水厂进行处理，处理后的清水入清水池，由送水泵站向县城供水。
岱海三星供水工程取水泵站站址选在三星乡西南的西山咀南端，站址北端有高岗地可修建配水池和净水厂。
站址周围地面高程为1227.5～1228.5，地面平坦，无大的起伏变化。
选用24sh19双吸离心泵，5台，一台备用。
泵站由配电间，机组房，检修间组成。
进水池池长25.485m。
采用干室型泵房，自吸式吸水。
管道采用两管并联运行，两条并联管道共同供水给山包出水池。
第2章机组选型及水泵安装高程确定2.1 设计流量及设计扬程确定选用城区夏季设计流量2.3m3/s作为设计流量。
则考虑自用水系数后流量为2.3x1.05=2.415m3/s。
2）设计扬程=出口设计水位—进口设计水位=29.5最大扬程=出口设计水位—进口最低运行水位=30.5最小扬程=出口最低水位—进口最高运行水位=26.5粗估设计扬程=H（最大）x1.15=35.075m2.2 水泵选型根据设计扬程在水泵综合型谱图选择如下几种泵型表1各泵性能参数选出泵：24sh-19 5台（1台备用）。
《泵与泵站设计》课件
振动：泵在 运行时的振 动强度
泵的效率：泵的输出功率与输入功率之比，反映了泵的能量转换效率 泵的损失：包括机械损失、水力损失、容积损失等，这些损失会影响泵 的效率和性能 提高泵效率的方法：优化泵的设计、选择合适的材料、提高制造精度等
泵损失的影响：损失过大会导致泵的性能下降，甚至无法正常工作
Part Four
添加标题
泵池的作用：储存和 调节泵站的水量，保 证泵的正常运行
添加标题
管道的作用：连接泵 站与供水或排水系统， 实现水的输送
添加标题
阀门的作用：控制水 流的方向和流量，保 证泵站的正常运行
添加标题
控制系统的作用：监 控泵站的运行状态， 实现泵站的自动化控 制
Part Three
泵的分类：根据工作原理和 结构特点，可以分为离心泵、 轴流泵、混流泵等
采用高效节能泵：提高泵的效率，降低 能耗
优化泵站布局：合理布局泵站，减少管 道长度，降低能耗
采用变频技术：根据实际需求调节泵的 转速，降低能耗
采用节能材料：使用节能材料，降低泵 站的能耗
采用智能控制系统：实现泵站的智能化 控制，降低能耗
采用绿色能源：利用太阳能、风能等绿 色能源，降低能耗
控制系统类型：PLC、DCS等
泵站设计需要考虑的环境因素：地形、 地质、气候等
泵站设计需要考虑的经济因素：投资、 运行成本、维护成本等
泵站设计需要考虑的安全因素：防洪、 防震、防雷等
泵站设计需要考虑的环保因素：噪音、 振动、污染等
泵站设计需要考虑的智能化因素：远 程监控、自动控制、故障诊断等
汇报人：
,
汇报人：
01 02 03 04 05
06
Part One
Part Two
《水泵与水泵站》课件
离心泵
通过离心力将液体从中心向 外推动，广泛用于工业和家 庭用途。
柱塞泵
通过柱塞的往复运动将液体 推送出去，适用于高压和高 粘度液体。
潜水泵
专用于将液体从水源中提升 至地面，常用于污水处理、 排水和灌溉。
水泵的选择和安装规范
选择适合的水泵需要考虑液体性质、流量需求、扬程要求等因素。安装时应遵循规范，确保泵的位置正确且运 行平稳。
水泵性能测试和维护
1
性能测试
通过测量流量、扬程等指标来验证水泵的性能是否符合要求。
2
维护
定期检查水泵的零部件、密封件和润滑系统，并进行必要的维修和更换。
3
清洗
定期清洗水泵内部的杂质和堵塞物，以保持良好的工作状态。
水泵的故障排除和常见问题
1 泵启动困难
可能是电源故障、传动问 题或泵内有杂质等原因。
2 泵漏水
可能是密封件损坏、管道 连接松动或泵内部零件磨 损等原因。
3 泵噪音过大
可能是轴承损坏、叶轮不 平衡或部件松动等原因。
水泵站的种类和构成
ቤተ መጻሕፍቲ ባይዱ
水泵站分类
包括城市供水泵站、工业水泵站和农业灌溉水泵站 等。
构成要素
主要由水泵、水箱、控制系统和管道等组成。
水泵站的设计和建设要求
水泵站的设计要考虑输送能力、供水保障、耐久性等因素。建设过程中需要 遵守相关规定和标准。
《水泵与水泵站》PPT课 件
本课件详细介绍了水泵与水泵站的相关知识。内容包括水泵的作用、分类和 工作原理，水泵站的构成、设计要求以及在不同领域中的应用等内容。
水泵及其作用
水泵是用于将液体（通常是水）从一处输送到另一处的设备。其作用是通过机械或压力原理，使液体能够流动 并具有一定的输送能力。
《水泵课设》PPT课件
(1)确定设计流量
1〕泵站设计流量
2〕单泵设计流量
小型排水泵站最高日污水量<5000m3，设 1~2套机组〔不计备用泵〕。
大中型排水泵站最高日污水量>15000m3， 设3~4套机组〔不计备用泵〕 。
〔2〕确定扬程
H=HST+ h+(1~2) 1〕HST –最低水位与最高水位相对于沉砂池水 位的高差 2〕 h—泵站内、泵站外
能力 4.培养正确、熟练运用泵站工程建立标准、手册、
各种标准图集及参考书的能力。
二.设计任务
1.根据所给的原始资料确定泵站的设计流量; 确定水泵的扬程。
3.确定水泵型号, 台数。
4.布置泵站内机组布置形式及并完成工艺设 计及计算。
5.完成泵站内的辅助设备的选择。
6.完成泵站机器间平立剖面图的绘制。
1-1剖面图 1：100
2-2剖面图 1：100
机器间平面图 1：100
2．设计说明书1份
要求不少于3000字，格式标准，书写工整， 内容完整，计算正确，不允许雷同。
封皮：具体要求：
统一要求 题目：XX排水泵站课程设计 指导教师：李亚峰、刘强、许秀红、唐玉兰、班福忱 一.设计原始资料 二.设计任务 三.设计计算 四.参考资料
一班： 48/50 二班： 49/60 三班： 50/70 四班： 51/80 五班： 52/90
4．泵站选定位置不受洪水威胁，地面标高
为
m。
一班： 44
二班： 44
三班： 45
四班： 46
五班：46
5．地质条件为亚粘土，地下水位标高为 m，冰冻深度为 m。
一班： 38/1.2 二班： 38/1.1 三班： 38/1.0 四班： 38/0.9 五班： 38/0.8
1〕泵站设计流量
2〕单泵设计流量
小型排水泵站最高日污水量<5000m3，设 1~2套机组〔不计备用泵〕。
大中型排水泵站最高日污水量>15000m3， 设3~4套机组〔不计备用泵〕 。
〔2〕确定扬程
H=HST+ h+(1~2) 1〕HST –最低水位与最高水位相对于沉砂池水 位的高差 2〕 h—泵站内、泵站外
能力 4.培养正确、熟练运用泵站工程建立标准、手册、
各种标准图集及参考书的能力。
二.设计任务
1.根据所给的原始资料确定泵站的设计流量; 确定水泵的扬程。
3.确定水泵型号, 台数。
4.布置泵站内机组布置形式及并完成工艺设 计及计算。
5.完成泵站内的辅助设备的选择。
6.完成泵站机器间平立剖面图的绘制。
1-1剖面图 1：100
2-2剖面图 1：100
机器间平面图 1：100
2．设计说明书1份
要求不少于3000字，格式标准，书写工整， 内容完整，计算正确，不允许雷同。
封皮：具体要求：
统一要求 题目：XX排水泵站课程设计 指导教师：李亚峰、刘强、许秀红、唐玉兰、班福忱 一.设计原始资料 二.设计任务 三.设计计算 四.参考资料
一班： 48/50 二班： 49/60 三班： 50/70 四班： 51/80 五班： 52/90
4．泵站选定位置不受洪水威胁，地面标高
为
m。
一班： 44
二班： 44
三班： 45
四班： 46
五班：46
5．地质条件为亚粘土，地下水位标高为 m，冰冻深度为 m。
一班： 38/1.2 二班： 38/1.1 三班： 38/1.0 四班： 38/0.9 五班： 38/0.8
水泵与水泵站(课堂PPT)
(4)比转数不是无因次数，它的单位是“r／min”。
21
2、对比转数的讨论 (1)比转数(ns) 反映实际水泵的主要性能。 当转速n一定时，ns越大，水泵的流量越大，扬程越低。 ns越小，水泵的流量越小，扬程越高。
22
(2)叶片泵叶轮的形状、尺寸、性能和效率都随比转 数而变的。用比转数ns可对叶片泵进行分类。 要形成不同比转数ns，在构造上可改变叶轮的外 径(D2)和减小内径(D0)与叶槽宽度(b2)。
23
(3)相对性能曲线 ns越小：Q—H曲线就越平坦； Q＝0时的N值就越小。因而，比转数低的水泵，采
第二章 叶片式水泵
2.1 离心泵的工作原理与基本构造 2.2 离心泵的主要零件 2.3 叶片泵的基本性能参数 2.4 离心泵的基本方程式 2.5 离心泵装置的总扬程 2.6 离心泵的特性曲线 2.7 离心泵装置定速运行工况 2.8 离心泵装置调速运行工况 2.9 离心泵装置换轮运行工况 2.10 离心泵并联及串联运行工况 2.11 离心泵吸水性能 2.12 离心泵机组的使用及维护 2.13 轴流泵及混流泵 2.14 给水排水工程中常用的叶片泵
Sx——泵体内虚阻耗系数; m——指数。
(2)
H H 0 A 1 Q A 2 Q 2 A m Q m
9
§ 2.8 离心泵装置调速运行工况
2.8.１叶轮相似定律
几何相似：两个叶轮主要过流部分一切相对应的尺 寸成一定比例，所有的对应角相等。
b2 D2
b2m D2m
b2、b2m ——实际泵与模型泵叶轮的出口宽度； D2、D2m——实际泵与模型泵叶轮的外径；
(2)已知水泵nl时的(Q—H)l曲线，试用比例律翻画转速为 n2时的(Q—H)2 曲线。
14
21
2、对比转数的讨论 (1)比转数(ns) 反映实际水泵的主要性能。 当转速n一定时，ns越大，水泵的流量越大，扬程越低。 ns越小，水泵的流量越小，扬程越高。
22
(2)叶片泵叶轮的形状、尺寸、性能和效率都随比转 数而变的。用比转数ns可对叶片泵进行分类。 要形成不同比转数ns，在构造上可改变叶轮的外 径(D2)和减小内径(D0)与叶槽宽度(b2)。
23
(3)相对性能曲线 ns越小：Q—H曲线就越平坦； Q＝0时的N值就越小。因而，比转数低的水泵，采
第二章 叶片式水泵
2.1 离心泵的工作原理与基本构造 2.2 离心泵的主要零件 2.3 叶片泵的基本性能参数 2.4 离心泵的基本方程式 2.5 离心泵装置的总扬程 2.6 离心泵的特性曲线 2.7 离心泵装置定速运行工况 2.8 离心泵装置调速运行工况 2.9 离心泵装置换轮运行工况 2.10 离心泵并联及串联运行工况 2.11 离心泵吸水性能 2.12 离心泵机组的使用及维护 2.13 轴流泵及混流泵 2.14 给水排水工程中常用的叶片泵
Sx——泵体内虚阻耗系数; m——指数。
(2)
H H 0 A 1 Q A 2 Q 2 A m Q m
9
§ 2.8 离心泵装置调速运行工况
2.8.１叶轮相似定律
几何相似：两个叶轮主要过流部分一切相对应的尺 寸成一定比例，所有的对应角相等。
b2 D2
b2m D2m
b2、b2m ——实际泵与模型泵叶轮的出口宽度； D2、D2m——实际泵与模型泵叶轮的外径；
(2)已知水泵nl时的(Q—H)l曲线，试用比例律翻画转速为 n2时的(Q—H)2 曲线。
14
[资料]水泵与水泵站(第1,2章).ppt
![[资料]水泵与水泵站(第1,2章).ppt](https://img.taocdn.com/s3/m/1a1a51e3a32d7375a5178014.png)
660kg水泵种类水泵种类型号举例型号举例型号说明型号说明900zlb900zlb707036zlb36zlb7070zlbzlb立式半调节轴流泵立式半调节轴流泵900900泵出口直径泵出口直径mmmm7070水泵比转数为水泵比转数为7007003636泵出口直径泵出口直径in1200zlq1200zlq100100zlqzlq立式全调节轴流泵立式全调节轴流泵12001200泵出口直径泵出口直径mmmm100100水泵比转数为水泵比转数为1000100048zlq48zlq1001004848泵出口直径泵出口直径in离心泵的基本方程式是反映离心泵的扬程与离心泵叶轮中流体运动状况之间的关系在下面的讨论中我们以离心泵为例进行分析得到的结论对所有叶片泵都适用首先来分析一下离心泵叶轮中流体的运动情况来看一下离心泵的抽水过程
叶片式水泵的分类
叶片式水泵是依靠叶轮的高速旋转来完成能 量的转换和传递的。叶轮叶片的形状则影响 着水泵对水流的作用力及水流的出流方向， 根据叶轮出水的水流方向的不同可将这三种不同情况下，
叶片式水泵图
a,离心泵：叶轮出流方向为径向，叶轮叶片 对水流的作用力为离心力。
2.4 离心泵的基本方程式
2.4.1叶轮中液体的流动情况
(1)相对速度 圆周速度
绝对速度 即:
W u (牵连速度)
C
C =W + u
(2)速度矢量三角形
(3)绝对速度的切向分速度Cu和 法向分速度Cr
叶轮出口速度三角形 切向分速度Cu
法向分速度Cr
C2u C2 cosa2 u2 - C2r cot b2
常用单位为r／min(rpm)。
在往复泵中转速通常以活塞往复的次数 来表示(次／min)
6.允许吸上真空高度(Hs)及气蚀余量(Hsv)
叶片式水泵的分类
叶片式水泵是依靠叶轮的高速旋转来完成能 量的转换和传递的。叶轮叶片的形状则影响 着水泵对水流的作用力及水流的出流方向， 根据叶轮出水的水流方向的不同可将这三种不同情况下，
叶片式水泵图
a,离心泵：叶轮出流方向为径向，叶轮叶片 对水流的作用力为离心力。
2.4 离心泵的基本方程式
2.4.1叶轮中液体的流动情况
(1)相对速度 圆周速度
绝对速度 即:
W u (牵连速度)
C
C =W + u
(2)速度矢量三角形
(3)绝对速度的切向分速度Cu和 法向分速度Cr
叶轮出口速度三角形 切向分速度Cu
法向分速度Cr
C2u C2 cosa2 u2 - C2r cot b2
常用单位为r／min(rpm)。
在往复泵中转速通常以活塞往复的次数 来表示(次／min)
6.允许吸上真空高度(Hs)及气蚀余量(Hsv)
水泵与水泵站第1章PPT课件
第5页/共21页
第1章 绪论
1.3 水泵分类（按工作原理划分）
1.3.1 叶片式水泵
靠装有叶片的叶轮高速旋转压送液体。
离心泵：液体在叶轮中流动时主要受到的是离心力作用。
轴流泵：液体在叶轮中流动时主要受到的是轴向升力的作用。
混流泵：液体在叶轮中流动时既受离心力的作用，又有轴向升 力的作用。
第6页/共21页
射流泵
高压水
1、喷嘴 2、吸入室 3、混合管 4、扩散管 5、吸水第管17页6/共、2压1页出管
第1章 绪论
污水泵站平面图
第18页/共21页
Байду номын сангаас1章 绪论
污水泵房剖面图
第19页/共21页
第1章 绪论
单级单吸卧式离心泵
第20页/共21页
感谢观看！
第21页/共21页
第1章 绪论
1.4.2 要求 学会设计泵站 （图1、图2）
❖如何选择水泵？ ❖如何布置水泵机组？ ❖如何布置吸水管路和压水管路？ ❖泵站中辅助设备的设计？ ❖泵站尺寸的确定？ 第10页/共21页
第1章 绪论
1.4.3 参考书
第11页/共21页
第1章 绪论
• 《给水排水设计手册》 （第5册） • 《室外排水设计规范》
（GB50014-2006）
第12页/共21页
第1章 绪论
1.4.4 课程考核方式 平时成绩 30%（出勤、作业、课堂提问、测验）； 考试成绩 70%。
第13页/共21页
第1章 绪论
给水泵站
第14页/共21页
第1章 绪论
离心泵
轴流泵
第15页/共21页
混流泵
第1章 绪论
第16页/共21页
第1章 绪论
1.3 水泵分类（按工作原理划分）
1.3.1 叶片式水泵
靠装有叶片的叶轮高速旋转压送液体。
离心泵：液体在叶轮中流动时主要受到的是离心力作用。
轴流泵：液体在叶轮中流动时主要受到的是轴向升力的作用。
混流泵：液体在叶轮中流动时既受离心力的作用，又有轴向升 力的作用。
第6页/共21页
射流泵
高压水
1、喷嘴 2、吸入室 3、混合管 4、扩散管 5、吸水第管17页6/共、2压1页出管
第1章 绪论
污水泵站平面图
第18页/共21页
Байду номын сангаас1章 绪论
污水泵房剖面图
第19页/共21页
第1章 绪论
单级单吸卧式离心泵
第20页/共21页
感谢观看！
第21页/共21页
第1章 绪论
1.4.2 要求 学会设计泵站 （图1、图2）
❖如何选择水泵？ ❖如何布置水泵机组？ ❖如何布置吸水管路和压水管路？ ❖泵站中辅助设备的设计？ ❖泵站尺寸的确定？ 第10页/共21页
第1章 绪论
1.4.3 参考书
第11页/共21页
第1章 绪论
• 《给水排水设计手册》 （第5册） • 《室外排水设计规范》
（GB50014-2006）
第12页/共21页
第1章 绪论
1.4.4 课程考核方式 平时成绩 30%（出勤、作业、课堂提问、测验）； 考试成绩 70%。
第13页/共21页
第1章 绪论
给水泵站
第14页/共21页
第1章 绪论
离心泵
轴流泵
第15页/共21页
混流泵
第1章 绪论
第16页/共21页
泵与泵站设计资料高质量PPT课件
第9页/共57页
不锈钢离心泵 随着管道直饮水工程的发展，输送直饮水的泵一般采用不锈钢离心
泵，其型号既有卧式的也有立式的，既有单级的也有多级的。一般其扬 程在0～70m，流量在0～30m3/h.
立式管道泵 管道泵也称为管道离心泵，其基本构造与离心泵一样，可以直接 安装在管路上。常用于民用,工业设施的暖通空调系统及给水管道 局部加压和家用热水循环系统。一般适宜输送温度低于80℃/无 腐蚀性的清水或类似液体扬程在4～20m，流量在2.5～25m3/h.
第15页/共57页
2.1 离心泵装置的总扬程
•水泵装置的设计扬程
3
基本计算公式:
H HST h
HST——水泵的静扬程（mH2O） Σh——水泵装置管路中水头损失之总和（mH2O）
0 用提升液体高度和水头损失表示
第16页/共57页
3
HST
0
2.2 离心泵的实测性能曲线讨论
特性曲线：在一定转速下， 离心泵的扬程、功率、效率等 随流量的变化关系称为特性曲 线。它反映泵的基本性能的变 化规律，可做为选泵和用泵的 依据。各种型号离心泵的特性 曲线不同，但都有共同的变化 趋势。离心泵的特性曲线是根 据给定的n值，按η最高的要 求来进行设计的。
第7页/共57页
1.3 几种常见的离心泵
IS系列单级单吸式离心泵
适合输送清水及物理化学性质相类似的其它液体，主要用于工业和城 市给水、排水，亦可用于农业排灌，互换性强、高效节能。其特点是： 性能分布合理（流量：6.3～400m3/h，扬程5～125m）；其次是标准 化程度较高，泵的效率较高。
Sh(SA)系列单级双吸式离心泵
压水管 外轮 叶片 吸水口 内轮 蜗壳 吸水管
联轴器 饮水管 出水弯管 泵轴 导叶 叶片 喇叭管
不锈钢离心泵 随着管道直饮水工程的发展，输送直饮水的泵一般采用不锈钢离心
泵，其型号既有卧式的也有立式的，既有单级的也有多级的。一般其扬 程在0～70m，流量在0～30m3/h.
立式管道泵 管道泵也称为管道离心泵，其基本构造与离心泵一样，可以直接 安装在管路上。常用于民用,工业设施的暖通空调系统及给水管道 局部加压和家用热水循环系统。一般适宜输送温度低于80℃/无 腐蚀性的清水或类似液体扬程在4～20m，流量在2.5～25m3/h.
第15页/共57页
2.1 离心泵装置的总扬程
•水泵装置的设计扬程
3
基本计算公式:
H HST h
HST——水泵的静扬程（mH2O） Σh——水泵装置管路中水头损失之总和（mH2O）
0 用提升液体高度和水头损失表示
第16页/共57页
3
HST
0
2.2 离心泵的实测性能曲线讨论
特性曲线：在一定转速下， 离心泵的扬程、功率、效率等 随流量的变化关系称为特性曲 线。它反映泵的基本性能的变 化规律，可做为选泵和用泵的 依据。各种型号离心泵的特性 曲线不同，但都有共同的变化 趋势。离心泵的特性曲线是根 据给定的n值，按η最高的要 求来进行设计的。
第7页/共57页
1.3 几种常见的离心泵
IS系列单级单吸式离心泵
适合输送清水及物理化学性质相类似的其它液体，主要用于工业和城 市给水、排水，亦可用于农业排灌，互换性强、高效节能。其特点是： 性能分布合理（流量：6.3～400m3/h，扬程5～125m）；其次是标准 化程度较高，泵的效率较高。
Sh(SA)系列单级双吸式离心泵
压水管 外轮 叶片 吸水口 内轮 蜗壳 吸水管
联轴器 饮水管 出水弯管 泵轴 导叶 叶片 喇叭管
泵站课程设计(课堂PPT)
30
地脚螺栓长度l=30d（d为地脚螺栓直径，见手册泵参数表）
31
混凝土密度：2500kg/m3
32
(3) 机组布置应满足下列要求：
• 相邻两个机组基础间净距： 电机容量≤55 kw时，≥0.8m； 电机容量>55 kw时，≥1.2m；
• 相邻机组突出部分间的净距以及突出部分与墙壁间净距： 电机容量≤55 kw时，≥0.7m； 电机容量>55 kw时，≥1.0m；
37
5、吸水管和压水管的设计
➢布置图式 ➢管径计算 ➢管材及配件规格决定(见指示书）
➢管道敷设地点 有关水泵吸、压水管路的设计与布置可参考教材 有关章节。
38
吸水管的布置
应尽量减少吸水管中的水头损失； 泵站中通常每台水泵应有单独的吸水管； 吸水管上一般不设闸阀，只有当吸水井中水位高于水泵安装高
51
泵站中如选用几种不同型号的泵，则应按 吸水性能最差的泵来计算，算出HSS后，可 确定其泵轴标高，减去泵轴至底脚的高度， 再减去底座和基础突出地面的高度，就得 到室内地坪标高。
52
一般水泵基础比地板高20～30cm。水泵安装位置 决定后，管道立面布置尺寸也就决定了。
注意:吸、压水管道水平段的标高是由起控制作用的 那台泵的轴线标高、通过吸、压水口以及偏心异径管 与泵轴高差推出的。→压水管交联情况可推出各泵的 泵轴标高 →最后可确定各机组基础的标高。
压水管管径按通过的最大流量及设计流速决定，设计 流速可按下述数据决定：
d<250mm V采用1.5～2.0 m/s d≥250mm V采用2.0～2.5 m/s 总压水管管径在泵站内按上述原则决定，在站外按输 水管管径决定。
44
管道敷设地点
当泵站为地面式或埋深不大，站内管道直径小于 500mm时，管道一般设在管沟中，管沟的宽度视管径 的大小而定（平行管路，管壁相距0.4-0.5m,管壁到管沟 有300mm的间距，管顶距盖板有100mm的间距），沟 底应有1%坡度坡向集水坑。
地脚螺栓长度l=30d（d为地脚螺栓直径，见手册泵参数表）
31
混凝土密度：2500kg/m3
32
(3) 机组布置应满足下列要求：
• 相邻两个机组基础间净距： 电机容量≤55 kw时，≥0.8m； 电机容量>55 kw时，≥1.2m；
• 相邻机组突出部分间的净距以及突出部分与墙壁间净距： 电机容量≤55 kw时，≥0.7m； 电机容量>55 kw时，≥1.0m；
37
5、吸水管和压水管的设计
➢布置图式 ➢管径计算 ➢管材及配件规格决定(见指示书）
➢管道敷设地点 有关水泵吸、压水管路的设计与布置可参考教材 有关章节。
38
吸水管的布置
应尽量减少吸水管中的水头损失； 泵站中通常每台水泵应有单独的吸水管； 吸水管上一般不设闸阀，只有当吸水井中水位高于水泵安装高
51
泵站中如选用几种不同型号的泵，则应按 吸水性能最差的泵来计算，算出HSS后，可 确定其泵轴标高，减去泵轴至底脚的高度， 再减去底座和基础突出地面的高度，就得 到室内地坪标高。
52
一般水泵基础比地板高20～30cm。水泵安装位置 决定后，管道立面布置尺寸也就决定了。
注意:吸、压水管道水平段的标高是由起控制作用的 那台泵的轴线标高、通过吸、压水口以及偏心异径管 与泵轴高差推出的。→压水管交联情况可推出各泵的 泵轴标高 →最后可确定各机组基础的标高。
压水管管径按通过的最大流量及设计流速决定，设计 流速可按下述数据决定：
d<250mm V采用1.5～2.0 m/s d≥250mm V采用2.0～2.5 m/s 总压水管管径在泵站内按上述原则决定，在站外按输 水管管径决定。
44
管道敷设地点
当泵站为地面式或埋深不大，站内管道直径小于 500mm时，管道一般设在管沟中，管沟的宽度视管径 的大小而定（平行管路，管壁相距0.4-0.5m,管壁到管沟 有300mm的间距，管顶距盖板有100mm的间距），沟 底应有1%坡度坡向集水坑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为排除泵房内漏水和废水，在泵房内设置排水沟和集 水井，沟井相通，集水井尺寸（0.8×0.8×0.8）m。
七、泵房内部布置及泵房尺寸确定
首先选定泵房类型为干室型
（一）主机组布置型式
（二）泵房尺寸拟定
1. 泵房长度（主厂房）
2. 泵房跨度
3. 泵房内各部分高程 1）泵房地面高程
2）检修间地板高程
4. 泵房高度
Q （m3/s）
0
0.1
0.2
0.3
0.4
0.5
0.6
H需 29.21 29.34 29.86 31.03 33.11 36.36 41.04
m3/s
泵房平面尺寸示意图
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
3） 副厂房高电设备 尺寸取 2140*900*600mm(高*宽*深)
6. 门窗尺寸参考附表
（三）侧墙、底板 （采用防渗结构、材料取混凝土结构）
（四）基础
一列式布置
双列交错排列布置 返回
返回
通道
配
检
电
修
间
间
泵房长度示意图
返回
泵房高程示意图
返回
八、前池、进水池及出水池 水力计算及尺寸的确定
水泵及水泵站 课程设计
一、确定站址以及计算设计扬程
1、净扬程
2、设计扬程
H=（1+K）H净
H——泵站设计中的特征扬程（m）
H净—与H相应的特征净扬程（m） K——估计的管道水力损失占净扬程的百分率（%）
由《水泵及水泵站》140页表5-2，查得，K=5-40%
二、机组选型
泵型号
流量
m3/h
80
134 190 84
3.5
380
143
80
质量 m
/kg/
2340
1000
三、吸水管材料、管径及材料
1、 材料 焊接铸铁管，糙率为n=0.012 进水管允许流速为v=1.5-2.0m/s，公式：
2、带滤网的喇叭口
由D喇=（1.3—1.5）D进
3、偏心渐缩管
4、90。弯头等
四、水泵安装高程泵房底板高程
31
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
讲师：XXXXXX XX年XX月XX日
l/s
430
?Sh— 13
560
670
240
?Sh— 13A
310
370
扬程 H /m 40
35.1
30
42
37
31.5
转数 n
r/min
970
1450
功率 电
轴功 动
率
机
Pa
功
率
206
必需气 效 蚀余量 率% （NPSH）
r （m）
82
叶轮 直径
D
mm
219 280 88
4
550
246. 5
80
124
（一）前池
1.前池扩散角 2.前池长 L 3.底坡ι 4.翼墙型式
前池和进水池示意图
(二)进水池
1.进水池的边壁型式 2.进水管口至池底距离(即悬空高度P) 3.进水管口至后墙距离 T 4.进水池的宽度 B 5.进水管口淹没深度 hs 6.进水池长度Lg和深度h
B
进水池长度示意图
返回
(三)出水池
根据Ｑ，求D出
2、控制闸阀 20 Z45T-10型
3、拍门
4、弯管
拍门示意图
六、辅助设备的选择
1． 真空泵的选型
选择两台SZB型水环式真空泵（一台备用） 长×宽=1.5×8m。
2． 起重设备选择 根据每台泵在1～3t之间，机组台数定为?台，
采用手动单轨小车配葫芦。 3． 排水设备
1.出水池类型 2.水平出流池长 L 的计算 3.出水池管口下缘至池底距离 P 4.管口上缘淹没深度 Cmin 4.出水池宽度 B 5.出水池底板高程 6.出水池池顶高程
正 出向 水出 池水 示池 意和 图侧
向
倾斜淹没出流
自由式出流
虹吸式出流
出水管不同出流方式 返回
出水池深度的确定
返回
出水池基础防渗措施
九、出水管路及铺设、镇墩尺寸拟定
十、水泵工况分析计算
1.出水管沿程及局部损失 2.不同水源水位条件下工况校核
1）水源设计水位时的工况 2）水源最高水位时的工况 3）水源最低水位时的工况 3.绘制需要扬程曲线图（确定工作点，工况校核）
1） 水泵在设计水位条件时的工况 H需 = H净+H损
H需 = 53-24 + 0.21 + 13Q2=29.21+13Q2
1.进水管沿程损失、局部损失 2.吸水管长度L=10m，D，n? 3.水泵安装高程▽安=▽进+H吸 4.▽地板=▽安-h1-h2
泵轴线
泵基础顶面
机房地坪
卧式泵泵房地面示意图
五、出水管材料、管径和附件
1、材料：室内焊接钢管
n=0.012
室外选用预应力混凝土管 n=0.014
出水管允许流速 v=2.5～3.5m/s
七、泵房内部布置及泵房尺寸确定
首先选定泵房类型为干室型
（一）主机组布置型式
（二）泵房尺寸拟定
1. 泵房长度（主厂房）
2. 泵房跨度
3. 泵房内各部分高程 1）泵房地面高程
2）检修间地板高程
4. 泵房高度
Q （m3/s）
0
0.1
0.2
0.3
0.4
0.5
0.6
H需 29.21 29.34 29.86 31.03 33.11 36.36 41.04
m3/s
泵房平面尺寸示意图
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
3） 副厂房高电设备 尺寸取 2140*900*600mm(高*宽*深)
6. 门窗尺寸参考附表
（三）侧墙、底板 （采用防渗结构、材料取混凝土结构）
（四）基础
一列式布置
双列交错排列布置 返回
返回
通道
配
检
电
修
间
间
泵房长度示意图
返回
泵房高程示意图
返回
八、前池、进水池及出水池 水力计算及尺寸的确定
水泵及水泵站 课程设计
一、确定站址以及计算设计扬程
1、净扬程
2、设计扬程
H=（1+K）H净
H——泵站设计中的特征扬程（m）
H净—与H相应的特征净扬程（m） K——估计的管道水力损失占净扬程的百分率（%）
由《水泵及水泵站》140页表5-2，查得，K=5-40%
二、机组选型
泵型号
流量
m3/h
80
134 190 84
3.5
380
143
80
质量 m
/kg/
2340
1000
三、吸水管材料、管径及材料
1、 材料 焊接铸铁管，糙率为n=0.012 进水管允许流速为v=1.5-2.0m/s，公式：
2、带滤网的喇叭口
由D喇=（1.3—1.5）D进
3、偏心渐缩管
4、90。弯头等
四、水泵安装高程泵房底板高程
31
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
讲师：XXXXXX XX年XX月XX日
l/s
430
?Sh— 13
560
670
240
?Sh— 13A
310
370
扬程 H /m 40
35.1
30
42
37
31.5
转数 n
r/min
970
1450
功率 电
轴功 动
率
机
Pa
功
率
206
必需气 效 蚀余量 率% （NPSH）
r （m）
82
叶轮 直径
D
mm
219 280 88
4
550
246. 5
80
124
（一）前池
1.前池扩散角 2.前池长 L 3.底坡ι 4.翼墙型式
前池和进水池示意图
(二)进水池
1.进水池的边壁型式 2.进水管口至池底距离(即悬空高度P) 3.进水管口至后墙距离 T 4.进水池的宽度 B 5.进水管口淹没深度 hs 6.进水池长度Lg和深度h
B
进水池长度示意图
返回
(三)出水池
根据Ｑ，求D出
2、控制闸阀 20 Z45T-10型
3、拍门
4、弯管
拍门示意图
六、辅助设备的选择
1． 真空泵的选型
选择两台SZB型水环式真空泵（一台备用） 长×宽=1.5×8m。
2． 起重设备选择 根据每台泵在1～3t之间，机组台数定为?台，
采用手动单轨小车配葫芦。 3． 排水设备
1.出水池类型 2.水平出流池长 L 的计算 3.出水池管口下缘至池底距离 P 4.管口上缘淹没深度 Cmin 4.出水池宽度 B 5.出水池底板高程 6.出水池池顶高程
正 出向 水出 池水 示池 意和 图侧
向
倾斜淹没出流
自由式出流
虹吸式出流
出水管不同出流方式 返回
出水池深度的确定
返回
出水池基础防渗措施
九、出水管路及铺设、镇墩尺寸拟定
十、水泵工况分析计算
1.出水管沿程及局部损失 2.不同水源水位条件下工况校核
1）水源设计水位时的工况 2）水源最高水位时的工况 3）水源最低水位时的工况 3.绘制需要扬程曲线图（确定工作点，工况校核）
1） 水泵在设计水位条件时的工况 H需 = H净+H损
H需 = 53-24 + 0.21 + 13Q2=29.21+13Q2
1.进水管沿程损失、局部损失 2.吸水管长度L=10m，D，n? 3.水泵安装高程▽安=▽进+H吸 4.▽地板=▽安-h1-h2
泵轴线
泵基础顶面
机房地坪
卧式泵泵房地面示意图
五、出水管材料、管径和附件
1、材料：室内焊接钢管
n=0.012
室外选用预应力混凝土管 n=0.014
出水管允许流速 v=2.5～3.5m/s
