第五章 居民地的制图综合
一、 居民地 的形状概括
我国地图上居民地制图综合包括形状概括和选取。 (一)城镇居民地的形状概括 城镇式居民地形状概括的目的在于保持居民地平面图形的特征。 从 内部结构 和 外部轮廓 两个方面进行研究。 1、居民地平面图形的化简的原则 2、城镇式居民地形状概括的一般程序 (二)农村居民地的形状概括
1、居民地平面图形的化简的原则
(2)正确反映街区平面图形的特征 街道网确定了街区的平面图形。舍去街道,等于合并街区,它可 能改变街区的形状,也可能改变街道与街区的面积对比。选取街 道时,应注意保持街区平面图形特征。
1、居民地平面图形的化简的原则
(3)正确反映街道密度和街区大小的对比 在街道密集的街段,街道选取的比例较小,但其选的绝对量和舍 的绝对量都比较大;相反在街道稀疏的地段,街道选取的比例较 大,但其选取数量和舍弃数量都比密集地段小。这样就能符合选 取的基本规律,既保持街道的密度对比,又能保持街区大小的对 比。
(三)选取居民地的方法
根据选取指标和选取原则,确定具 体的选取对象。 具体做法是先定出一个选取线,即按某 种资格(例如县级)以上的全部选取, 再按其它条件补充,使之达到规定的选 取定额。
制图综合的名词解释
制图综合的名词解释制图综合是一个广泛的概念,它涵盖了各种与制图和地理空间信息相关的技术和方法。
在现代科技和信息时代,地理信息系统(GIS)、遥感技术、计算机辅助设计(CAD)等工具被广泛应用于制图综合领域,使得地图制作和空间数据的管理变得更加高效和准确。
首先,制图综合是一门研究和应用地图制作、管理和分析等技术的学科。
它的目标是通过将地理信息与各种制图技术和方法相结合,生成准确、有用和易于理解的地图产品。
制图综合涉及到地理数据的收集和处理、制图样式和符号的设计、地图投影和坐标系统的选择等方面,旨在将复杂的地理空间信息以图形和图像的方式呈现给用户。
其次,制图综合在多个领域有着广泛的应用。
地图是人们认识和理解世界的重要工具,它在交通运输、城市规划、农业、环境保护、灾害管理等领域起着关键作用。
在交通运输领域,制图综合可以帮助规划交通网和路线,提高交通效率和安全性。
在城市规划中,地图可以展现城市的地貌、土地利用和人口分布等信息,促进城市的合理发展。
在农业领域,空间数据分析和制图可以帮助农民进行土地管理和农作物种植,提高粮食产量和农产品质量。
在环境保护和灾害管理中,地图可以用于监测和预测自然灾害的发生,帮助人们做好应对措施。
此外,制图综合还与地理信息系统(GIS)和遥感技术密切相关。
GIS是一种将各种类型的地理数据整合、存储、管理和分析的技术系统,它可以与制图综合相结合,提供更加丰富和多样化的地图产品。
遥感技术则通过获取地球表面的遥感影像和数据,为制图和空间分析提供了重要的数据源。
GIS和遥感技术的结合使得制图综合从传统的手工绘图方式转向了数字化、自动化和精确化的制图方法,大大提高了制图综合的效率和质量。
总而言之,制图综合是涵盖了各种制图和地理空间信息相关的技术和方法的学科。
它在多个领域有着广泛的应用,并与地理信息系统和遥感技术等密切相关。
随着科技的不断发展,制图综合将继续在地理空间信息处理、分析和可视化等方面发挥重要作用,为人们更好地理解和管理地球上的各种地理现象和问题提供支持。

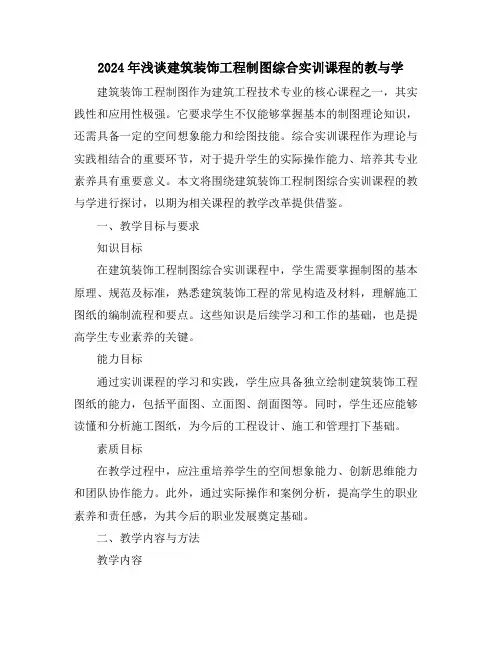

2024年浅谈建筑装饰工程制图综合实训课程的教与学
