专题5 探究电流与电压、电阻的关系探究电流与电压、电阻的关系是欧姆定律一章中的重要实验，是得出欧姆定律的必做实验，也是中考电学最常考的电学实验之一。
通过实验的探究有助于对欧姆定律的正确理解，为学好欧姆定律这一章打下良好的基础。
一、探究电流与电压的关系实验1、实验方法：控制变量法2、实验器材（七种）及电路图：电流用电流表测量，电压用电压表测量，还必须有电源、开关、导线另外还有电阻、滑动变阻器，共七种。
电路图如下图：3、实验过程：保持定值电阻阻值不变，多次移动滑片，改变电阻两端的电压，测量通过电阻的电流，将测的数据记录到表格里。
电阻R＝Ω4、实验结论和图像：在导体电阻一定时，导体中的电流与导体两端的电压成正比。
根据实验数据可绘出U-I图像如下：5、滑动变阻器的主要作用：改变导体两端的电压，从而改变电路中的电流，以便多次测量，找到电流与电压的关系。
例题1 （2021辽宁大连）某同学探究“电阻一定时，通过导体的电流与导体两端的电压的关系”，实验器材有：两节干电池，滑动变阻器、电流表、电压表、10Ω的定值电阻及开关次数电压U/V 电流I/A123考点透视迷津点拨与点对点讲各一个，导线若干。
（1）图甲是该同学连接的部分电路，请用笔画线，将图中的实验电路连接完整；（2）闭合开关后，将滑动变阻器的滑片从b端向a端滑动，观察到电流表示数逐渐变大。
当滑片滑到a端时，电流表示数如图乙所示，接下来的操作是：。
（3）进行实验，记录的实验数据如下表：电阻R＝10Ω实验次数 1 2 3 4 5 6电压U/V 0.6 1.0 1.4 1.8 2.2 2.6电流I/A 0.06 0.10 0.14 0.18 0.22 0.26②分析图象得出的探究结论是：____ __。
【答案】（1）见解析（2）电流表的量程改用0~0.6A （3）①见解析②当电阻一定时，电流与电压成正比。
【解析】（1）探究“电阻一定时，通过导体的电流与导体两端的电压的关系”实验中，定值电阻与滑动变阻器串联，电流表测量电路电流，电压表测量定值电阻电压。
(完整版)探究电流与电压、电阻关系实验总结,推荐文档
探究电流与电压、电阻的关系实验讲析物理实验六大步骤分析一，清楚实验目标（题目、提出问题）：探究理解：1，为什么要探究电流与电压、电阻的关系?电压时产生电流的原因，可能电压越大电流也越大；电阻表示导体对电流的阻碍作用，所以电阻越大电流越小。
那么它们之间有怎样的定量关系呢？这是我们学习电学必须研究清楚的问题。
2，探究谁的电流与电压、电阻的关系？是某一定值电阻的，电流、电压、电阻都是对同一导体在同一时间的对应值而言，即I是定值电阻两端电压是U时的电流。
所以我们要测的电流是定值电阻R的电流，电流表要与R串联；要测的电压也是定值电阻的电压，电压表要并联在R两端。
3，实验思维导向:（1）电路中电压变化可能会导致电流的变化，电阻的变化可能会导致电压、电流同时变化，所以，要研究电流与电压的定量关系就要保证电阻不变，要研究电流与电阻的关系就要保证电阻两端的电压不变。
（2）要研究导体的电流与其两端电压的定量关系，我们需要知道导体两端电压数值不会是导体电流的队医数值怎样变化；要研究电流与电阻的定量关系，我们需要知道在同一电压下导体电阻值变化时导体中对应电流怎样变化。
所以我们需要电流、电压表来测量准确的电流、电压数值，不仅如此，我们还需要同一导体的电压产生变化，也需要同一电压是导体电阻值产生变化，所以，我们需要滑动变阻器和不同阻值的电阻。
二，明了实验原理;1，探究同一导体中电流与电压的关系：电压是形成电流的原因。
2，探究同一电压时不同阻值的导体中电流与导体阻值的关系：导体阻值不同对电流阻碍作用不同。
三，合理选择器材：电源、开关、电流表、电压表、滑动变阻器、三个不同阻值的定值电阻、若干导线。
4、科学设计实验步骤，准确收集数据：1，设计电路，并按照电路图连接实物2，分步研究：（1）保持电阻不变，测量电阻两端电压U和电流I，记下数值；改变电阻两端电压，重复三次以上，记下多组数据；（2）保持电压不变，测量电流并记下阻值R和对应的电流值；改变接入电阻的大小，重复三次以上，记下多组数据。

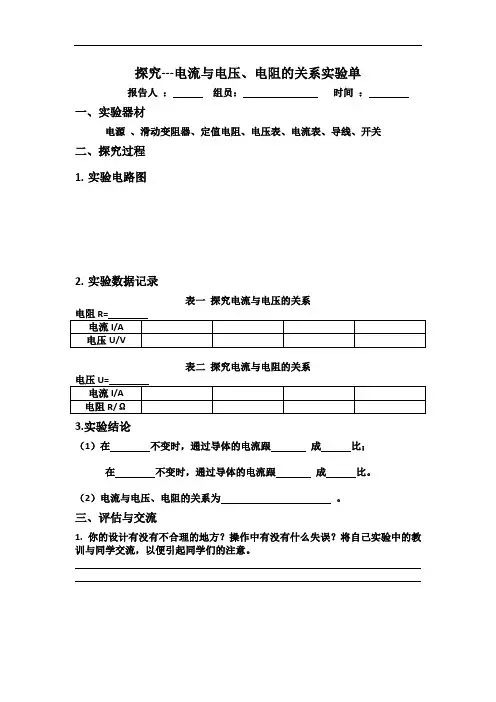

探究---电流与电压、电阻的关系实验单
探究---电流与电压、电阻的关系实验单
报告人：组员：时间：
一、实验器材
电源、滑动变阻器、定值电阻、电压表、电流表、导线、开关
二、探究过程
1.实验电路图
2.实验数据记录
表一探究电流与电压的关系
表二探究电流与电阻的关系
3.实验结论
（1）在不变时，通过导体的电流跟成比；
在不变时，通过导体的电流跟成比。
（2）电流与电压、电阻的关系为。
三、评估与交流
1.你的设计有没有不合理的地方？操作中有没有什么失误？将自己实验中的教训与同学交流，以便引起同学们的注意。
实验报告电流跟电压、电阻的关系
实验报告：探究电流跟电压和电阻的关系
实验目的: 探究电流与电压、电阻的关系
实验器材:电源、开关、电阻箱（0-9999Ω）、导线（7根）、电流表、电压表、滑动变阻器
实验电路图：
实验步骤：
一、保持电阻一定，探究电流跟电压的关系
1. 断开开关，按实验电路图连接电路，并把滑动变阻器的滑片移到阻值最大的位置；
2. 检查电路无误后闭合开关，取电源电压为6V，移动滑动变阻器的滑片P，使电压表示数分别为1V、2V、3V时，将对应的电流表示数记入表中。
3. 将器材整理好放回原处。
4. 分析数据，得出结论。
实验数据：
数据图像：
实验结论：当导体的电阻一定时，电路中的电流跟这段导体两端的电压成正比。
二、保持电压一定，探究电流跟电阻的关系
1. 断开开关，按电路图连接实验电路，并把滑动变阻器的滑片移到电阻值最大的位置；
2. 检查电路无误后闭合开关，移动滑动变阻器的滑片P，使电压表示数为2V时，将对应的电流表示数记入表中。
3. 断开开关，将定值电阻换成8 Ω、10 Ω，重复上述实验再做两次。
4. 分析数据，得出结论。
当导体两端的电压一定时，导体中的电流跟导体的电阻成反比。
实验误差分析与讨论：
1.导体发热带来的阻值变化，从而引起测量误差。
2.实验用的电流表和电压表本身精度不高引起的测量误差。
3.两表没有并排正放，导致读数时视线歪斜引起的读数误差。
初中物理实验6--探究电流与电压、电阻的关系

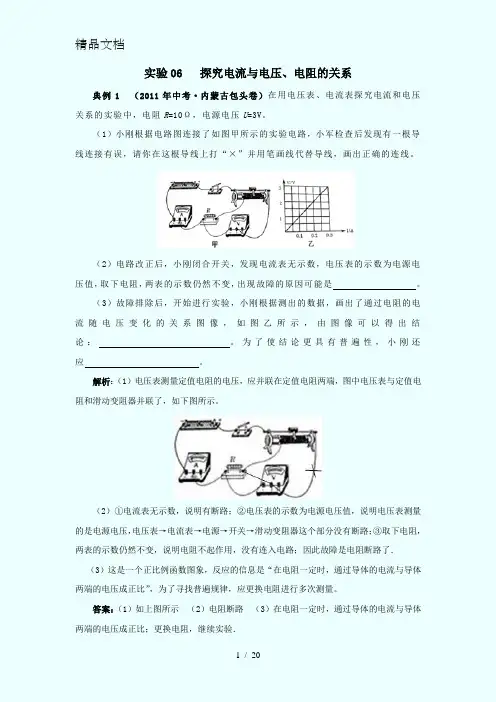

实验06 探究电流与电压、电阻的关系典例1 （2011年中考·内蒙古包头卷）在用电压表、电流表探究电流和电压关系的实验中，电阻R=10Ω，电源电压U=3V。
（1）小刚根据电路图连接了如图甲所示的实验电路，小军检查后发现有一根导线连接有误，请你在这根导线上打“×”并用笔画线代替导线，画出正确的连线。
（2）电路改正后，小刚闭合开关，发现电流表无示数，电压表的示数为电源电压值，取下电阻，两表的示数仍然不变，出现故障的原因可能是。
（3）故障排除后，开始进行实验，小刚根据测出的数据，画出了通过电阻的电流随电压变化的关系图像，如图乙所示，由图像可以得出结论：。
为了使结论更具有普遍性，小刚还应。
解析：（1）电压表测量定值电阻的电压，应并联在定值电阻两端，图中电压表与定值电阻和滑动变阻器并联了，如下图所示。
（2）①电流表无示数，说明有断路；②电压表的示数为电源电压值，说明电压表测量的是电源电压，电压表→电流表→电源→开关→滑动变阻器这个部分没有断路；③取下电阻，两表的示数仍然不变，说明电阻不起作用，没有连入电路；因此故障是电阻断路了．（3）这是一个正比例函数图象，反应的信息是“在电阻一定时，通过导体的电流与导体两端的电压成正比”，为了寻找普遍规律，应更换电阻进行多次测量。
答案：（1）如上图所示（2）电阻断路（3）在电阻一定时，通过导体的电流与导体两端的电压成正比；更换电阻，继续实验．点评：电压表和电流表判断电路故障的方法：（1）电压表无示数说明电压表所测量电路中，包含电源的部分电路断路或不包含电源部分短路，再由电路中有无电流来判断是断路还是短路．有电流，则电路为短路；无电流，则电路为断路。
（2）电压表有示数说明电压表所测量电路中，包含电源的部分电路短路或不包含电源部分断路，再由电路中有无电流来判断是断路还是短路．有电流，则电路为短路；无电流，则电路为断路。
典例2 （2011年中考·云南玉溪卷）在学习了电路和欧姆定律的知识后，同学们按照老师的要求到实验室进行“欧姆定律”的验证性实验。
实验：探究电流电压电阻的关系
1（09金华）小明同学探究“通过导体的电流与电压的关系”时，电路图与实物图如图所示。
已知电源电压和电阻R1的阻值均恒定，电流表A的量程为0～0．6安，电压表V1的量程为0～3伏，电压裘V2的量程为0～15伏，滑动变阻器R2上标有“50Ω 1A”的字样。
(1)小明按电路图将实物连接起来，闭合开关前滑动变阻器的滑片应放在右端(填“左”或“右”)。
闭合开关，发现电流表A与电压表V1的示数为零，电压表V2的示数不为零，若是电路中的电阻R1或滑动变阻器R2发生故障．则故障是滑动变阻器R2断路。
(2)排除故障后，继续进行实验，记录电流表A与电压表V1的示数，得到一组实验数据，如下表所示。
分析表中实验数据可得结论：当导体的阻值不变时，通过导体的电流与电压成正比。
(3)实验中，记录电流表A与电压表V2的示数，得到一组实验数据，根据实验数据作出U-I图线(实线部分)，如图所示。
则该实验中，在保证实验器材安全的前提下，电路中允许通过的最大电流为0.3 安。
2（09潍坊）(4分)小明同学利用如图所示的电路，探究保持电压不变时，电流跟电阻的关系，得到的数据如下表。
电阻R/Ω 5 6 10 15 20 30电流I/A 0.6 0.5 0.3 0.2 0.15 0.1可以得出的结论是：电压不变时，导体中的电流与电阻成反比。
(2)滑动变阻器R′在此实验中的主要作用是：调整R′的阻值，使R两端电压保持不变。
3（09安顺）（6分）刘阳同学想利用图8 所给实验器材，探究电流与电压和电阻的关系。
（1）在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出。
（2）假如错误已纠正，且原电流方向不变，则电压表将接在电路中a、b、c、d 四点中的哪两点才能测量R1两端的电压。
（3）上表是刘阳同学用R1实验得出的几组实验数据，分析表中数据可得到什么结论？写出简要的分析过程。
（4）本实验操作完成后，如果将电阻R1换成一只小灯泡，还能测量小灯泡的什么物理量？答案：（1）电流表正负接线错误，滑动变阻器接线错误（2）bc（或bd）（3）电阻一定时，导体中的电流与它两端的电压成正比。
【实验】探究电流与电压和电阻的关系
【实验】探究电流与电压和电阻的关系高垚骏（安徽省宣城市新田中学）实验目的：通过实验，探究电流与电压和电阻的关系。
实验原理：通过导体的电流与导体两端的电压和导体的电阻有关，电压越大，电阻越小，电流越大。
实验器材：干电池两节、开关一个、电压表一个、电流表一个、导线若干、滑动变阻器一个、定值电阻5Ω、10Ω、15Ω各一个。
实验一：探究电流与电压的关系1．将10Ω的定值电阻按下图连入电路，电流表、电压表调节到零刻度，按电路图连接电路，调节滑动变阻器的滑片至阻值最大端。
2．闭合开关，调节滑动变阻器至适当位置，将电压表示数U，电流表示数I记录到表格中。
3．分别调节滑动变阻器在不同位置，仿照步骤2再做5次实验，分别记录电压表示数U，电流表示数I。
操作提示：1．滑动变阻器的最大阻值应与定值电阻阻值差不多，这样电压的调节范围较大。
2．在找结论时，还可以借助于图象，这样可以更直观地找到它们的线性关系。
3．实验时，电压表示数从小到大调。
实验时间不宜过长，最好做完一次实验要断开开关一次，避免电阻的温度升高，阻值发生变化。
实验二：探究电流与电阻的关系1．电流表、电压表调零，按电路图（同实验一）连接电路，调节滑动变阻器的滑片移至阻值最大端。
2．闭合开关，调节滑动变阻器至适当位置，电压表示数为U，将定值电阻的阻值R和电流表示数I记录到表格中。
3．断开开关，改变连入电路中定值电阻的阻值，闭合开关，调节滑动变阻器使电压表的示数为U不变，将定值电阻的阻值R和电流表示数I记入表格。
4．仿照步骤3再做4次实验，分别记录定值电阻的阻值R和电流表示数I。
操作提示：控制电压不能太小，应比电源电压略小，这样就不会出现由于滑动变阻器的最大阻值太小而无法将电压调低到控制电压的情况。
人教版九年级上册物理实验报告--探究电流和电压 电阻的关系
实验目的:探究电流,电压,电阻三者的定量关系.
设计实验:
实验方法:控制变量法
实验电路图:
实物连接图:
1,保持R不变,研究电流I与电压U的关系
2.保持U不变,研究电流I与电阻R的关系
实验器材:已知阻值的定值电阻1个,电流表,电压表,滑动的定值电阻3个,电流表,电压表,滑动变阻器,电源,开关各一个,导线根
实验记录数据表格:
R=
U/V
I/A
1
2
3
实验记录数据表格:
U=V
R/
I/A
1
2
3
实验步骤:
1,按照电路图连接实物图,注意连接电路时,开关要,滑动变阻器的滑片要位于.
2.闭合开关,调节滑动变阻器,使电阻R两端的电压成整数倍数变化,使其分别为1V,2V,3V.读出在各种不同电压下电流表的示数,并填入表中.
实验步骤:
1,按照电路图连接实物图,先将10 的定值电阻连入电路中,注意连接电路时,开关要,滑动变阻器的滑片要位于.
2.闭合开关,调节滑动变阻器,使定值电阻两端的电压为2V,记下此时的电流值.
3.断开开关,将定值电阻换为20 ,此时观察到电压表的示数2V,应该向调节滑动变阻器,直到.再记下电流表的示数.
4.断开开关,将定值电阻换为5 ,此时观察到电压表的示数2V,应该向调节滑动变阻器,直到.再记下电流表的示数.
数据分析:
1.横向分析数据,对同一电阻,无论电压和电流如何变化,电压和电流的比都是的.
2.纵向分析数据,对同一电阻,电压变成原来的倍,电流也变成原来的倍.
数据分析:
1.纵向分析数据,当电压一定时,导体电阻变成原来的
倍,电流变成原来的倍.
《学生实验：探究——电流与电压、电阻的关系》优教教案
一、学生实验：探究——电流与电压、电阻的关系核心素养通过电流跟电压、电阻的关系探究实验，培养学生科学探究的能力，通过学习欧姆定律并应用欧姆定律计算有关电流、电压和电阻的简单问题，培养学生科学的思维。
素质教育目标1通过实验使学生知道“电阻一定时，电流跟电压成正比，电压一定时，电流跟电阻成反比”。
2使学生初步熟悉如何用电流表、电压表测同一只电阻的电流及其两端电压，会用与待测电阻串联的滑动变阻器调节待测电阻两端的电压。
3理解欧姆定律，并能进行简单计算。
学法引导对控制变量法这一物理学中常用的研究方法的理解是个关键，方法理解了，则在方法的指导下设计实验去研究电流与电压、电阻之间的定性关系应水到渠成。
重点、难点、疑点及解决办法1．重点：通过学生实验，认识并总结出通过导体的电流跟两端的电压和本身电阻的定量关系。
2．难点：（1）对控制变量法的思想方法的理解。
（2）同时使用电流表、电压表和滑动变阻器的电路连接及调节。
3．疑点：什么是控制变量法可以先向学生做简要介绍。
教具学具准备电流表、电压表各一个，电池组，定值电阻5欧、10欧、15欧各一个，滑动变阻器，开关等。
师生互动活动设计研究前先由学生做出大胆的猜想，再设计实验方案，教师演示实验，学生仔细观察（也可由基础较好的学生代替教师完成）得到实验数据后师生共同讨论、分析、归纳出它们之间的定量关系。
教学步骤明确目标1承上启下的作用，启发思维培养学生分析能力，明确教学目标。
2熟悉电路连接，清楚实验目的，原理及注意事项，培养学生操作能力、分析、概括能力3培养学生逻辑分析能力，掌握研究物理问题的方法，培养学生的观察、分析及口头表达能力。
整体感知正确地进行数据分析得出电流与电压和电阻的关系是重点，而做好实验是难点也是关键，在学习过程中应根据实验目的和研究方法认真完成实验，在分析数据时，如分析电流与电压的正比关系时，应先算出，再算出；分析电流与电阻成反比关系时，应先算出，再算出；在语言文字的表达上只能说成“当电阻一定时，电流与电压成正比”而不能说成“当电阻一定时，电压与电流成正比”同样地“当电压一定时，电流与电阻成反比”不能说成“电阻与电流成反比”。
实验17 探究电流与电压和电阻的关系(原卷版)
实验17 探究电流与电压和电阻的关系基础考点梳理▲ 实验一探究电流与电压的关系在探究“通过导体的电流与导体两端电压的关系”时，电路如图1甲所示，电源电压保持不变，R为定值电阻.1.电路连接注意事项（1）连接或拆装电路时开关必须.（2）开关闭合前，滑动变阻器的滑片要移到阻值，目的是保护电路；滑动变阻器要接入电路中.（3）实验前，电表要；电流表要与被测元件联，电压表要与被测元件联；连接电表时应使电流“正进负出”.（4）要根据实验条件对电流表和电压表选取合适的量程，如果无法确定，则应该用选取电表的量程.（5）实验结束后，应首先拆除（选填“电源”“电流表”或“电压表”）两端的导线.2.实验中的故障或现象分析（1）闭合开关后，电表指针反向偏转，可能是：.（2）闭合开关，电流表有示数，电压表无示数，可能是：.（3）闭合开关，电流表无示数，电压表有示数，可能是：.3.滑动变阻器的作用a.保护电路；b. .4.实验研究方法本实验中用到的探究方法是法.5.实验结论在电阻一定时，导体中的电流与导体两端的电压成比.6.实验延伸（1）实验中（选填“能”或“不能”）用小灯泡代替定值电阻，原因是小灯泡的灯丝电阻随温度的升高而变大.（2）实验中发现电流表示数随电压表示数的增大而减小，可能的原因是 .▲ 实验二探究电流与电阻的关系如图1甲所示的电路在探究“通过导体的电流与电阻的关系”的实验中，实验器材有：电压恒为3V 的电源，电流表，电压表，开关，滑动变阻器，阻值为5Ω 、10Ω 、20Ω 和40Ω 的定值电阻各一个，导线若干.1.电路故障分析（1）若电路接好，将滑动变阻器的滑片移到阻值最大处，闭合开关后，发现电压表有示数且接近电源电压，电流表示数为零，其原因可能是.（2）若电路接好，将滑动变阻器移到阻值最大处，闭合开关后，发现电流表和电压表均无示数，其原因可能是：2.实验操作分析（1）每次改变电阻R的阻值后，要进行的操作是，并记下对应的电流表示数.（2）实验过程中，移动滑动变阻器滑片时，眼睛应注视表示数.3.滑动变阻器在电路中的作用（1）保护电路；（2）保持不同电阻两端的不变.4.多次实验的目的：寻找普遍规律，避免实验偶然性。
九年级物理一、学生实验：探究——电流与电压、电阻的关系
一、 学生实验：探究——电流与电压、电阻的关系
三 欧姆定律
1．内容：通过导体的电流，跟导体两端的电压成__正_比__，跟导体 的电阻成_反__比_。
2．表达式：_I_＝_UR__。 3．单位：I：_安__（_A_）_；U：_伏__（_V_）_；R：__欧_（__Ω__）_。
一、 学生实验：探究——电流与电压、电阻的关系
形式
U R＝I可知，R
甲＜R
乙，A
选项说法正确，B
选项说法错误；由图像可知，当甲、
乙两导体并联接到电压为 2.0 V 的电源上时，通过甲导体的电流为 0.4 A，通过乙
导体的电流为 0.2 A，在并联电路中，干路电流等于各支路电流之和，故干路电流
为 0.6 A；将甲、乙两导体串联时，通过两导体的电流为 0.2 A 时，由图像可知，
图12－1－4
一、 学生实验：探究——电流与电压、电阻的关系
7．实验结论：在__电_压___一定时，通过导体的电流与导体的电阻成 __反__比。
8．评估交流：①滑动变阻器在电路中的作用：一是保护电路，二 是使定值电阻两端的电压_保__持_不__变__；②在叙述实验结论时，一 定要注意这两个关系式成立的条件；注意叙述实验结论的逻辑 性，不能说，“电阻一定时，电压跟电流成正比；在电压一定 时，电阻与电流成反比”，这种说法是错误的。
一、 学生实验：探究——电流与电压、电阻的关系
U (3)对于比较电阻大小的题目，可以利用公式 R＝I， 在电流相等时，看谁两端的电压大，谁的电阻就大；也 可控制电压相等，比较电流的大小从而得出电阻的大小。 类型四 串、并联电路中欧姆定律的简单计算
一、 学生实验：探究——电流与电压、电阻的关系
例4 如图12－1－8所示，干路上的电流I＝0.3 A，电阻R1＝10 Ω ， 通过R1的电流为I1＝0.2 A。求： (1)电阻R2两端的电压。 (2)R2的阻值。
《电流跟电压、电阻的关系》教案
《电流跟电压、电阻的关系》教案（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作总结、工作计划、演讲致辞、策划方案、合同协议、规章制度、条据文书、诗词鉴赏、教学资料、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays for everyone, such as work summaries, work plans, speeches, planning plans, contract agreements, rules and regulations, doctrinal documents, poetry appreciation, teaching materials, other sample essays, etc. If you want to learn about different sample formats and writing methods, please stay tuned!《电流跟电压、电阻的关系》教案《电流跟电压、电阻的关系》教案（精选3篇）《电流跟电压、电阻的关系》教案篇1（一）教学目的1.通过实验使学生知道导体中电流跟电压、电阻的定量关系。
学生实验：探究——电流与电压、电阻的关系 教案(教学设计)
第十二章欧姆定律12.1探究：电流跟电压、电阻的关系教学目标：1、知识和技能●通过实验探究电流跟电压、电阻的关系。
●学会使用电压表和电流表测量一段导体两端的电压和电流。
●会用滑动变阻器改变部分电路两端的电压。
2、过程和方法●使学生感悟用“控制变量法”来研究物理问题的科学方法。
●培养学生根据实验结果分析、概括实验结论的能力。
3、情感、态度、价值观●培养学生实事求是的科学态度和刻苦钻研的精神。
●重视学生对物理规律的客观性、普遍性、科学性的认识。
重、难点：1、重点：利用实验探究电流跟电压、电阻的关系。
2、难点：运用数学方法分析实验数据，概括物理规律。
教学器材：电源、开关、导线、电流表、电压表、定值电阻、滑动变阻器、多媒体课件。
教学方法：实验探究法教学过程：一、引入新课：连接一个串联电路，闭合开关小灯泡发光。
要使灯泡变暗，有哪些方法？（说明电流跟电压、电阻有关系，引出课题。
）二、讲授新课：学生猜想：电阻一定时，电流与电压成正比．电压一定时，电流与电阻成反比．设计方案：1.实验研究方法：控制变量法2.研究思路：(1).探究电阻一定时，电流跟电压的关系。
（通过层层提问，明确实验电路图及实验步骤。
）问:如何保证电阻一定？要改变定值电阻两端的电压，有哪些方法?需要哪些器材？（明确滑动变阻器的作用）A.设计实验电路图：（学生作图，确定最佳方案。
）B.实验步骤：使调节滑动变阻器，使定值电阻R （5Ω，10 ）两端的电压成整数倍（1V 、2V 、3V ）变化，记录对应的电流值。
（学生分组实验）I （A ） 3 2 1U （V ）Ｒ＝１０ΩC. 结论：电阻一定时，通过导体的电流跟导体两端的电压成正比．（学生归纳总结）(2).探究电压一定时，电流跟电阻的关系。
问:如何改变电阻？如何保证定值电阻两端的电压不变?需要哪些器材？电路如何设计？（明确滑动变阻器的作用）A.设计实验电路图（学生分析讨论，确定同样电路图。
）B.实验步骤：分别在电路中接入5 Ω、10 Ω、15 Ω的定值电阻，调节滑动变阻器，使定值电阻R 两端的电压保持不变（3V ），记录对应的电流值。
探究电流与电压电阻关系的实验
探究电流与电压电阻关系的实验探究电流与电压、电阻的关系是一项基础的电学实验，也是理解欧姆定律的基础。
通过这个实验，学生们可以深入了解电流、电压和电阻这三个电学基本量之间的关系。
1、实验目的验证欧姆定律，即电流与电压成正比，与电阻成反比。
学习使用控制变量法，即在实验中保持其他变量不变，只改变一个变量以观察其对电流的影响。
2、实验设备电源电流表电压表电阻箱导线实验电路板3、实验步骤与记录步骤一：设定变量我们设定电阻为变量，通过电阻箱调整电阻值。
保持电源电压恒定，观察电流的变化。
步骤二：实验操作将电源、电流表、电压表、电阻箱和实验电路板连接起来。
设定初始的电阻值，例如5欧姆。
记录此时的电流和电压值。
逐渐增加电阻值，每次增加5欧姆，并记录相应的电流和电压值。
重复步骤3，直到电阻值增加到预设的最大值。
将所有数据记录在数据表中。
步骤三：数据分析将实验数据整理成表格，并画出电流与电压、电流与电阻的关系图。
根据这些数据，验证欧姆定律是否成立。
步骤四：实验结论根据实验数据和分析，得出结论：在电压恒定的条件下，电流与电阻成反比；在电阻恒定的条件下，电流与电压成正比。
这验证了欧姆定律的正确性。
4、注意事项在实验过程中要保持电源电压稳定。
在调整电阻时，要确保连接良好，避免出现接触不良引起的误差。
在记录数据时，要保证准确无误。
实验拓展与改进可以尝试使用不同的电源电压进行实验，观察电流与电压的关系。
可以使用更精确的测量设备，以提高数据的准确性。
可以考虑在实验中引入其他变量，例如温度，以探究其对电流的影响。
通过这个实验，学生们不仅能够加深对欧姆定律的理解，还能够提高他们的实验技能和数据分析能力。
这对于他们进一步学习电学和其他科学领域都是非常有益的。
同时，教师们也可以根据学生的实际情况和需求，对这个实验进行适当的调整和改进，以更好地满足教学要求。
探究电流与电压、电阻的关系
1
1
2
1
2
1
1
2
2
10、并联电路的分流原理Ⅰ
因为 U =U 而 U =Ⅰ R1 U =Ⅰ R 所以 Ⅰ R =Ⅰ R
1 2 1 1 2 2 2 1 1 2
1
U1
R1
Ⅰ2
U2
R2
2
即
Ⅰ1 R2 = R1 Ⅰ2
表明：在并联电路中，电流与电阻成反比分配。 即电阻越大的，分得的电流越小；电阻越小的， 分得的电流越大。
检测A：1、把R =5欧、R =10欧、 R =15欧和R =40欧串联接入电路，R = （ ）欧。 2：把R =1欧和R =1000欧并联接入电路，关于
1 2 3 4 串 1 2
R并的说法正确的是（ ） （A） 大于1000欧 （B）小于1000欧 (C) 1欧和1000欧之间 （D） 小于1欧
例1：电阻R 和R 并联接入电路，两端所 加电压为24V，如果R =80欧，通过R 的 U =24V R =80欧 Ⅰ =？ 电流为0.2A，求R =？
1 2 1 2
1
2
1
1
解法一：如图所示 因为 U2=U1=U=24V 所以 R2=
U2
U2=24V R2=?
Ⅰ2=0.2A
Ⅰ2
Hale Waihona Puke =24V0.2A
=120欧
R1
R1 s s
b R2=6欧
a a
A
U 解：接a时，电流表示数为： Ⅰ =U/R1 接b时，电流表示数为： Ⅰb=U/（R1+6）
a
A
U
R1 s
A
b R2=6欧
U
则：
Ⅰa Ⅰb = R1+6欧 即 R
探究电流与电压电阻的关系学生实验报告
探究电流与电压电阻的关系学生实验报告一、实验目的通过对电流与电压以及电阻之间的关系进行实验探究，加深对电流与电压电阻的理解，掌握相关实验操作技能。
二、实验原理电流是电荷在单位时间内流过的电量，用I表示，单位是安培(A)。
电压是单位电荷所具有的能量，用U表示，单位是伏特(V)。
电阻是物质对电流通过时阻碍的程度，用R表示，单位是欧姆(Ω)。
根据欧姆定律可以得出电流、电压和电阻之间的关系：I=U/R三、实验器材电池组、电流表、电压表、电阻箱、导线等。
四、实验步骤1.将电流表连接到电路中，测量电路中的电流值，并记录下来。
2.将电压表连接到电路中，测量电路中的电压值，并记录下来。
3.在电路中加入一个电阻，重新测量电路中的电流和电压值，并记录下来。
4.根据实测的数据，计算出电阻的大小，并进行比较。
五、实验数据记录与处理实验一电流：0.5A电压：1.5V电阻：不加入电阻箱实验二电流：1A电压：3V电阻：不加入电阻箱实验三电流：0.5A电压：2.5V电阻：100欧姆根据欧姆定律可以得到：R=U/I 实验一：R=1.5V/0.5A=3Ω实验二：R=3V/1A=3Ω实验三：R=2.5V/0.5A=5Ω比较可以发现，实验一和实验二的电阻值相同，而实验三的电阻值略大于实验一和实验二，这是因为在实验三中我们加入了一个电阻箱，增加了电路中的总电阻。
六、实验总结通过本次实验，我深入理解了电流与电压电阻之间的关系，并成功掌握了相关实验操作技能。
实验中，我们通过测量电路中的电流和电压值，计算了电路中的电阻大小，并进行了比较。
实验结果表明，在不同电压和电流条件下，电阻值的大小是不变的，这符合欧姆定律。
此外，通过实验三我们还验证了加入电阻箱可以增加电路的总电阻，从而影响电流和电压的数值。
值得注意的是，在实验操作中要保证安全，避免触电等意外事故发生。
另外，实验数据的准确性也需要重视，对仪器进行校准是非常重要的，可以提高实验结果的准确度。
电流与电压和电阻的关系实验步骤
电流与电压和电阻的关系实验步骤一、引言在物理学中，电流、电压和电阻是三个重要的概念。
它们之间的关系对于我们理解电路的工作原理至关重要。
为了更好地理解电流、电压和电阻之间的关系，我们可以通过实验来深入探讨。
本文将介绍电流与电压和电阻的关系实验步骤，帮助大家更好地理解这一问题。
二、实验步骤1. 准备工作- 将一个电池和一根导线准备好。
- 在一块木板上固定一根金属导线，这是为了方便接触和观察。
2. 测量电压- 将多用表的两个探头分别连接电池的正负极，测量电池的电压值。
- 记录下测得的电压数值，作为后续实验的参考。
3. 测量电流- 在电路中引入一个电阻，例如一个电灯泡。
- 在电路中引入多用表，用它来测量电流的大小。
- 记录下测得的电流数值，作为后续实验的参考。
4. 改变电阻- 在电路中改变电阻的大小，例如更换不同功率的电灯泡。
- 每次改变电阻后，重新测量电流和电压的数值。
- 记录下每组数据，并观察它们之间的关系。
5. 数据分析- 将测得的电压、电流和电阻数据整理成表格或图表。
- 根据数据分析电流、电压和电阻之间的关系，探究它们之间是否存在某种规律或数学关系。
6. 结论- 总结实验结果，得出关于电流、电压和电阻之间关系的结论。
- 根据实验结果，讨论电路的工作原理以及电流、电压和电阻之间的定量关系。
三、个人观点和理解通过这个实验，我们可以清晰地看到电流、电压和电阻之间的关系。
实验结果表明，电流与电压成正比，与电阻成反比。
这正是欧姆定律所描述的现象。
而在实际电路中，这种定量关系可以帮助我们更好地设计和理解电路的工作原理。
四、结论电流与电压和电阻的关系实验，提供了深入理解这一物理概念的机会。
通过实验，我们可以直观地观察和验证欧姆定律，从而加深对电流、电压和电阻之间关系的理解。
这不仅有助于学生学习物理知识，也对电路设计和工程应用有重要意义。
通过以上步骤，我们对电流与电压和电阻的关系实验有了一个清晰的认识。
希望这些内容能帮助你更好地理解这一物理学概念。
探究电流与电压、电阻的关系学生实验报告
探究电流与电压电阻的关系实验控制变量法 。
2、在探究“电流与电压的关系”时，应保持 电阻 不变；3、在探究“电流与电阻的关系”时，将5Ω的电阻换成10Ω后，下一步操作是 调节滑动变阻器，使前后电压保持不变。
具体做法： 1、控制电阻一定，探究电流与电压的关系。
2、控制电压一定，探究电流与电阻的关系。
要探究当电阻一定时，电流与电压的关系，应如何设计实验方案？ 你可以这样考虑：1、 要测量哪些物理量？ 导体中的电流I 和导体两端的电压U2、需要什么测量工具？ 电流I ——电流表；电压U ——电压表3、怎样设计实验电路？实验内容与步骤：实验一：控制电阻一定，探究电流与电压的关系步骤：1、按电路图连接电路：（注意：连接电路前先断开开关，并将滑动变阻器滑片移到最大值处,电流表和电压表要选择合适的量程和正确的接线柱。
）2、闭合开关，移动滑动变阻器的滑片，使电压表的示数成整数倍增加（如分别为1V 、2V 、3V ），依次记下电流表的示数，把数据记录在表格中。
当电阻一定时，通过导体的电流跟它两端的电压成正比。
4、本实验中滑动变阻器的作用是什么？改变导体两端的电压实验二：控制电压一定，探究电流与电阻的关系步骤：1、按电路图连接电路：（注意：连接电路前先断开开关，并将滑动变阻器滑片移到最大值处,电流表和电压表要选择合适的量程和正确的接线柱。
）2、记下电阻值（如5Ω），闭合开关，移动滑动变阻器的滑片，使电压表的示数为某一值（如2V），记下电流表的示数，把数据记录在表格中；3、更换一个新的电阻，记下其阻值（如10Ω），移动滑动变阻器的滑片，使电压表的示数保持不变（如仍为4V），记下电流表的示数，把数据记录在表格中；4、再更换一个新的电阻，记下其阻值（如15Ω），重复上次实验。
探究电流与电压电阻的关系学生实验
数据表格与图像相结合进行分析
分析与论证
探究问题1 通过导体的电流是否跟导体两端的电压成正比？
5Ω U /V 0.5 1.0 1.5 2.0 2.5 3.0
薛昭蕴 王紫能
I /A
0.09
0.18
0.29
0.37
0.47
0.56
10Ω U /V 1.0 1.4 1.8 2.2 2.6 3.0
高子涵 刘思洵
2V
U 3=3V I 3/A 0.58 0.30 0.20 0.14 0.12 0.10
2.5V
3V
分析与论证
I 与 U 的关系
I 与 R 的关系
15Ω
电阻一定时，通过导 体的电流与导体两端 的电压成正比。
电压一定时，通过 导体的电流与导体 的电阻成反比。
I k1U
I k2 R
IIk3URUR
进行实验，收集数据
探究问题1 通过导体的电流是否跟导体两端的电压成正比？
R =5Ω
U /V 0.5 1.0 1.5 2.0 2.5 3.0 小组成员
0.09 0.18 0.29 0.37 0.47 0.56 薛昭蕴、王紫能
0.10 0.17 0.30 0.38 0.46 0.56 郑宇杰、任逸欣
I /A
分析与论证
探究问题2 通过导体的电流是否跟导体的电阻成反比？
U =3V
U =2.5V
U =2V
R /Ω
5 10 15 20 25 30 小组R成员/Ω
5 10 15 20 25 30 小组R成/员Ω
5 10 15 20 25 30
I /A 0.58 0.30 0.20 0.14 0.12 0.10 I /A 王艺涵、王雨乔 0.50 0.26 0.18 0.13 0.10 0.08 I /A 高子涵、刘思洵 0.40 0.20 0.14 0.10 0.08 0.06 薛
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
讨论 要探究当电阻一定时，
究 你可以这样考虑：
A、要测量哪些物理量？
过 导体中的电流I和导体两端的电压U
B、需要什么实验器材？
程 电流表，电压表，滑动变阻器，电源，
定值电阻等。
.
实验电路图
S
A
R
R’
V
.
4、进行实验并记录数据
实验一．保持电阻不变时，电流与电压的关系
1.提出 相同灯泡，亮度不同，说明流过电流不同。 问题： 那么电流大小可能和哪. 些因素有关呢？
2.实验猜想： 电流同时受电
压、电阻两个因素的影响。我
探 们该用什么方法来研究每一个
因素是怎样影响的呢？
究 研究方法： 控制变量法
过 3.设计实验：
（1）.控制电阻一定，探究电流与电压的关系。
程
（2）.控制电压一定，探究电流与电阻的关系。
.
数据分析：分别比较实验数据
实验次序
(1) (2) (3)
电阻U =＿3 V
电阻（欧）
电流（安）
5
0.6
10
0.3
15
0.2
结论2：
在电压不变时，电流跟电阻成＿反＿比＿关系。
.
实验图像
I/A
R1
R2
U/V
I-U图像
.
I-R图像
实验结论：
1. 电阻一定时， 电流跟电压成＿正比＿关系。 2. 电压一定时， 电流跟电阻成反＿比＿关系。
.
结论说明
（1）电流电压电阻需针对同一导体，不能张冠李戴 （2）不能反说，电阻一定时，电压跟电流成正比。
电压是因，电流是果，因果关系不能颠倒。 （3）不能说电压一定时，电阻跟电流成反比
电阻与电流电阻无关，只与长度材料横截面 积温度有关 （4）写结论时，电压一定、电阻一定必不可少。
.
1、一段导体两端电压扩大几倍时,通过它的电流 将_______;导体两端的电压改变时,导体电阻 将_______.
3. 如图为“研究电流与电阻关系”的实验电路图. (1)为了达到研究的目的，实验过程中必须保持 ___电_阻两端__的__电__压_____不变； (2)当开关S闭合后，电压表的读数是2.5 V，电流表的 读数是0.5A，现在将阻值为5Ω的电阻R换成阻值为10 Ω的电阻接入电路来进行研究，则下一步应进行的操作 是__左__调__滑__动__变__阻__器__，_使__电__压__表__的__示__数__保__持__为_ 2.5V不变
第十二章 欧姆定律
一、探究电流与电压、电阻的关系
.
物理量
物理意义
电流 电荷定向移动
电压 形成电流的原因
符号
国际 单位
测量工 具
I A 电流表
U V 电压表
电阻 对电流的阻碍作用 R Ω
.
新课导入
思考：如图，如何使灯 变暗？
方法一:给电路增加电阻 （串联一个电阻或加滑动变 阻器） 方法二:去掉一节电池
步骤1.连接电路前先断开开关， 并将滑动变阻器滑片移到最大 值处,电流表和电压表要选择合 适的量程和正确的接线柱。
实验 次序
电阻R=＿5 Ω
电压 电流
/伏 /安
(1) 1
(2) 2
(3) 3
步骤2.调节滑动变阻器， 使电压表示数为1v， 2v，
3v时，读出相应电流表的
示数，并记录在表格中。
.
数据分析：分别比较实验数据
实验次序
(1) (2) (3)
电阻R=＿5 Ω
电压（伏）
电流（安）
1
0.2
2
0.4
3
0.6
结论1：
在电阻不变时，电流跟电压成＿正＿比＿关系
.
实验二．保持电压不变时，电流与电阻的关系
电压U=＿3 V
实验 次序
电阻/Ω
电流
/A
(1) 5
(2) 10
(3) 15
多次试验的目的：避免偶然性 使结论具有普遍性
.
小结：
本实验研究方法：控制变量法 1. 电阻一定时，电流跟电压成 ＿正＿比 关系。 2. 电压一定时，电流跟电阻成 反＿比＿关系。
.
再见
.
2、在‘‘研电流跟电压、电阻的关系”的实验 中，我们先使电阻取某一定值 ，多次改变滑动 变阻器的阻值 ，记录每次的电流值和相应的 ______值 , 得到电阻不变时,电流跟____
成正比的关系 , 然后多次改变电阻的阻值, 调节滑动变阻器的滑片 , 使每次______保持不 变,记录每次电阻的阻值R和相应的____值 得到此时电流跟_______成反. 比的关系.
