给排水雨水管道设计计算
雨水管道的设计计算
地面种类
ψ
各种屋面、混凝土和沥青路面
0.90
大块石铺砌路面和沥青表面处理的碎石路面
0.60
级配碎石路面
0.45
干砌砖石和碎石路面
0.40
非铺砌地面
0.30
公园或绿地
0.15
1.2 雨水管道的设计
尽量利用池塘、 河浜受纳地面径 流，最大限度地 减少雨水管道的 设置。
利用地形， 就近排放 地面水体， 降低造价。
平坦地区:为避免干沟埋深过 大，增加造价，干沟应设在流域 的中部，以减少两侧支沟长度。
陡坡地区:为避免因沟道坡度太陡， 设跌水窨井等特殊构筑物，使干沟与 等高线斜交，以适当减少干沟坡度。
雨水沟系常沿道路铺设， 设在道路中线的一侧，与道路 相平行，尽量在快车道以外。
雨水口的设置位置，要 配合道路边沟，在道路交叉 口处，雨水不应漫过路面。
设计降雨历时：以排水面积中最远的一点到集水 点的雨水流行时间作为设计降雨历时。
t t1 t2
t2
l 60 v
(min)
式中： t——设计降雨历时（排水面积的集水时间），min；
t1——地面积水时间，min； t2——在管道中流行的时间，min； l——集中点上游各沟段的长度，m；
v——相应各管段的设计流速，m/s。
步骤5：根据各管段的假定流速，算出集流时间t，比流量q0， 设计流量qv，而后从水力学算图上选定管径D与坡度I，并确定相 应的流速v，当所确定的流速v与假定流速有出入时，再调假定 流速并进行重新计算，最终使假定流速与确定的流速两者一致
步骤6：计算各管底高程，并填入表格
雨水管道平面图的绘制
规划阶段
雨水管道水力学设计的准则
管道按满流设计，明沟应留超高，不小于0.2m。 最小设计流速为0.75m/s，明沟为0.4 m/s。 管道可不考虑最大流速，明沟的最大流速按下页表采用。 最小管径300mm，最小坡度0.003；雨水口连接管管径 200mm，最小坡度0.01。 雨水沟道流速公式。 管段衔接一般用管顶平接，当条件不利时也可用管底平接。 最小覆土厚度，在车行道下时，一般不小于0.7m，基础应 设在冰冻线以下。 在直线管段上窨井的最大间距见下表。
给排水定额说明及工程量计算规则
第一章管道安装说明及工程量计算规则说明一、本章适用于室内外生活用给水、排水、雨水、采暖管道、套管安装及管支架制作安装。
二、界线划分：1.给水管道：（1）室内外界线以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界；（2）室外管道与市政管道界线以水表井为界，无水表井者以与市政管道碰头点为界。
2.排水管道：（1）室内外界线以出户第一个排水检查井为界；（2）室外管道与市政管道界线以与市政管道碰头井为界。
3.采暖管道：（1）室内外界线以入口阀门或建筑物外墙皮1.5m为界；（2）锅炉房或泵站管道与本章界线以外墙皮1.5m为界；（3）工厂车间内采暖管道以采暖系统与工业管道碰头点为界；（4）设在高层建筑内的加压泵间管道与本章界线，以泵间外墙皮为界。
三、本章定额包括以下工作内容：1.管道及接头零件安装。
2.水压试验或灌水试验。
3.室内DN32以内钢塑复合管、不锈钢管、铝合金衬塑给水管，DN32以内螺纹连接的钢管、铜管均已包括管卡及托钩安装。
4.室内塑料给水管、铝塑复合给水管均包括管（托）座及吊托支架的安装。
5.钢管及铜管包括弯管制作与安装（伸缩器除外），无论是现场煨制或成品弯管均不得换算。
6.排水管、雨水管均已包括立（支）管卡、托吊支架，水平干管支架应另行计算。
7.排水管包括透气帽安装；雨水管包括雨水漏斗制作，雨水漏斗如为成品应另行计算主材。
8.穿墙及过楼板铁皮套管安装的人工。
四、本章管道安装定额不包括以下工作内容：1.室内外管道沟土方及管道基础，执行《甘肃省建筑工程预算定额》相应子目。
2.管道安装中的法兰、阀门及伸缩器的制作安装，按本册定额相应子目另计。
3.室内外给水铸铁管、室内雨水管、室外塑料给水管（胶圈接口）、室外塑料给水管（热熔连接）、室外塑料排水管（承插胶圈接口）的接头零件本身价格，按设计数量另行计算。
4.室内楼地面内敷设管适用于无管件连接要求的生活给水管、采暖管，当两种不同材质管道连接时，其转换接头价格应另行计算，出地面时如需加装套管，其套管本身价格应另行计算。
给排水管道工程工程量计算及定额应用技巧
给排水管道工程工程量计算及定额应用技巧（一）给排水管道界线划分1、给水管道（如图4—1)（1)室内管道与室外管道的划分界线，是以建筑物外墙皮外1。
5m为界,如果入口处设阀门者以阀门为界。
（2）室外管道与市政管道划分界线，是以水表井为界，如无水表井，以与市政管道碰头点为界。
2、排水管道（如图4—2)(1)室内管道与室外管道的划分界线,是以出户第一个排水检查井为界。
（2）室外管道与市政管道的划分界线，是以室外管道与市政管道碰头点为界。
由以上的划分规定,把给排水工程划分为三部分：室内给排水工程、室外给排水工程、市政给排水工程。
由于市政给排水工程属于市政工程预算的范围，本课程不涉及，下面我们就围绕室内外给排水工程预算的编制进行讲解。
（二)给排水管道安装的工程量计算及定额应用（以全国统一安装工程基础定额为参考）1、室内给水管道安装工程量计算及定额应用（1)工程量计算室内给水管道安装工程量均应区分不同材质、连接方式、接头材料（铸铁管)、公称直径分别按施工图所示管道中心线长度以“m”为单位计算，不扣除阀门及管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。
管道长度的确定：水平敷设管道，以施工平面图所示管道中心线尺寸计算；垂直安装管道，按立面图、剖面图、系统轴测图与标高尺寸配合计算。
（2）室内给水管道安装预算定额套用1）定额子目范围：8—87~8-1682）定额已包括以下工作内容：①管道及接头零件安装;②水压试验或灌水试验；③室内DN32以内（包括DN32）的钢管包括了管卡及挂钩制作安装；④钢管包括弯管制作安装(伸缩器除外）；⑤穿墙及过楼板铁皮套管安装人工.3）定额中不包括以下工作内容,应另行计算。
①室内外管道沟土方及管道基础,应执行土建工程预算定额；②管道安装中不包括法兰、阀门及伸缩器的制作安装,按相应定额子目另计；③室内外给水铸铁管安装，包括接头零件所需人工,但接头零件价格另计;④DN32以上的钢管支架按管道支架另计;⑤过楼板的钢套管的制作、安装,按室外钢管（焊接）项目计算。
雨水排水计算
雨水排水计算
依据GB-2006 《室外排水设计规范》，雨水排水量按下
式计算
Q —雨水设计流量 ( L/s )
F —汇水面积 ( L×W )m2
q —设计暴雨强度 L/(s.hm2)
ψ —径流系数，可参考下面的表格。
注：
Q,就是区间类设计的排水沟需要承担的雨水排水量，如果需要知道每米沟体承担的排水量，就要除以设计的沟体总长度。
F、指需要排水的区间汇水面积（长度L×宽度W)。
q,当地的暴雨强度，计算时应依据设计规范取值，查查
《建筑给排水设计手册》等资料，可查找不同地区不同重现期的暴雨强度表。
ψ、径流系数，不同地面材料，径流系数不一样，具体可
参照下表取值。
地面种类径流系数绿地 0.1 各类屋面、混凝土或沥青路面及广场 0.5～0.95 大块石铺切路面及广场 0.55～0.70 沥青表面处理的碎石路面及广场 0.55～0.65 级配碎石路面及广场
0.40～0.50 干砌砖石或碎石路面及广场 0.35～0.40 非铺砌土路面 0.25
温馨提示：
在地形比较复杂时，如地面周围有建筑，建筑屋顶水由水管直排地表；排水区域周围有大的坡体等等，那么就得多划分排水区域或设定水沟拦截下水。
给排水雨水管道设计计算
给排水雨水管道设计计算Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】3 雨水管道设计计算3．1雨水排水区域划分及管网布置3.1.1 排水区域划分该区域最北端有京杭大运河，中部有明显分水线。
因此以明远路为分界线，明远路以北雨水排入大运河，以南地区雨水排入中部水体。
这样划分有利于减小雨水管线长度和管道，并且可以缩小管径，提高经济效益。
3.1.2 管线布置根据该地区水体及地势特点，雨水管道为正交式布置，沿水体不设主干管，雨水通过干管直接排入水体。
一些距水体较近的街区的雨水直接以地表径流的方式直接流入水体。
明远路以北区域雨水干管的走向为自南向北；以南地区部分干管走向为自南向北，部分为自北向南，个别自南北汇入中间，具体流向根据水体所在位置确定。
具体如图3所示。
3．2雨水流量计算图3 雨水管道平面布置（初步设计）3.2.1 雨量分析要素a) 降雨量指一定时段降落在某一点或某一面积上的水层深度，其计量单位以mm计。
也可用单位面积上的具体及（L/ha）表示[9]。
b) 降雨历时指一次连续降雨所经历的时间，可以指全部降雨时间，也可以指其中某个个别的连续时段，其计量以min或h计，可从自记雨量记录纸上读取。
c) 暴雨强度指某一连续降雨时段内的平均降雨量，用i表示Hit(3-1)式中，i——暴雨强度(mm/min)；H——某一段时间内的降雨总量（mm）；t——降雨时间(min)。
在工程上常用单位时间内单位面积上的降雨体积q表示。
d) 降雨面积指降雨所笼罩的面积。
单位为公顷(ha)雨水管渠的收集并不是整个降雨面积上的雨水，雨水管渠汇集雨水的地面面积称为汇水面积。
每根管段的汇水面积如下表所示：表7 汇水面积计算表：管道编号管道长度（m）本段汇水面积编号本段汇水面积(ha)传输汇水面积(ha)总汇水面积(ha)4～35783～258、592～166、69126～7650 9～8530 8～75416～1060（3）、61（3）10～1161（4）11～1260（4）、6212～1350(2)、52(2)13～1450(1)、50（2）14～1546(2)17～1861（1）、（2）0 18～1960（1）、（2）19～204720～2148、4921～2245(2)23～2431(2)、320 24～2529、3025～2626、2726～276、7（27～286、728～296（、730～3124(2)、31（1）0 31～3224（1）、2832～3322、2533～344（、5（4）34～354（、5(3)35～364（）、5（2）37～3820、230 38～3918（2）、2139～403（2）、4（40～413(1)、4（41～422(2)、4（43～4418(1)0 44～451(3)45～41(2)47～48370 48～4935、3649～5033、3450～519（、9（53～54 8(2） 55～56 38、39 0 56～57 11（2）、13（2)57～58 11(1)、13（1） 58～59 10（2）、12（2） 60～61 40 0 61～62 41、42 62～63 15（3） 63～64 15（2） 65～66 43、44 0 66～67 16(3)、17（3） 67～6816（2）、17e) 暴雨强度频率和重现期 指定暴雨强度出现的可能性一般不是预知的。
给排水计算规则
1.浴盆
2.洗面盆
3.大便器
高水箱蹲式大便器
4.小便器 5.洗涤盆
1.排水横管长度计算
排水横管长度应按平面图所标注的尺寸计算或从平面 上度量。对于横管长度，施工平面图上不一定能反映准确， 因此，应按卫生器具安装图上的尺寸计算；排水横管的长 度应是横管起点至排水立管 中心的长度，计算横管长度 时要注意管道变径点位置，以准确计算各段长度。
• （四）卫生器具制作安装
• 1.蹲式大便器安装，已包括了固定大便器的 垫砖，但不包括大便器的蹲台砌筑。
• 2.大便槽、小便槽自动冲洗水箱安装定额内 已包括了水箱托架的制作、安装，不另行 计算。
• 3.冷热水混合器安装定额中不包括支架制作、 安装及阀门安装，其工程量可按相应定额 另行计算。
•
卫生设备和给水、排水管道的分界线
5%--绝热保温层厚度的允许偏差，硬质材 料为5%，软质材料为8%，不允许负差；
D1—绑扎绝热层的金属网线或钢带厚度，一
定额中管道的刷油是按在安装 地点就地刷油考虑的，如在安装 前管道进行集中刷油，其人工乘 以系数0.7，其余不变。定额中 采用的材料与施工中采用的材料 不同时，可以进行换算，但不得 调整人工和材料用量。
±6.00m时,人工和机械分别乘1.3系数。 4.高层建筑增加费 6层或20m以上的建筑，按
（3）排水检查井所占长度，应从室外排水管道延长米中扣除。 （4）在计算室内给排水工程的工程量时，应先统计各种卫生 器具制作安装的组数、个数、台数。弄清卫生器具成组安装与
管道安装工程量的分界点。 （5）计算室内排水管道安装工程量时，首先弄清卫生器具成
组安装中包括了哪部分排水管道，然后按排水立管的编号或排
单位的换算） • 2．工程量计算值精确度的要求 • 计算值精确到0.01m
雨水管道排量计算公式
雨水管道排量计算公式在城市建设中，雨水排放是一个重要的问题。
为了有效地排放雨水，我们需要计算雨水管道的排量。
通过计算排量，我们可以合理地设计管道，确保雨水能够顺利地排放，避免水患等问题的发生。
在本文中，我们将介绍雨水管道排量的计算公式，并探讨一些相关的问题。
首先，我们需要了解雨水管道的基本参数。
雨水管道的排量计算公式如下：Q = A × V。
其中，Q表示排水量，单位为m³/s；A表示管道的横截面积，单位为m²；V 表示雨水的流速，单位为m/s。
在实际应用中，我们需要根据具体情况来确定雨水管道的横截面积和雨水的流速。
下面我们将分别介绍这两个参数的计算方法。
首先是管道的横截面积A的计算。
管道的横截面积可以通过以下公式来计算：A = π× r²。
其中，r表示管道的半径，π表示圆周率，取3.14。
在实际应用中，我们需要测量管道的直径，然后通过以下公式来计算半径：r = d / 2。
其中，d表示管道的直径。
接下来是雨水的流速V的计算。
雨水的流速可以通过以下公式来计算：V = Q / A。
其中，Q表示排水量，A表示管道的横截面积。
在实际应用中，我们需要根据雨水的实际情况来确定排水量和管道的横截面积，然后通过以上公式来计算雨水的流速。
通过以上计算，我们可以得到雨水管道的排量。
在实际应用中，我们还需要考虑一些其他因素，比如雨水的流量、管道的材质和坡度等。
这些因素都会影响排水量的计算，因此在实际应用中需要综合考虑这些因素。
总之，雨水管道排量的计算公式为Q = A × V，通过计算排量，我们可以合理地设计管道，确保雨水能够顺利地排放。
在实际应用中，我们需要根据具体情况来确定管道的横截面积和雨水的流速，然后通过以上公式来计算排量。
同时，我们还需要考虑一些其他因素，比如雨水的流量、管道的材质和坡度等。
通过合理地计算排量，我们可以有效地解决城市雨水排放的问题，确保城市的正常运行。
给水排水管道系统水力计算
e （ mm ）
平均 0.003 0.03 0.06 0.15 0.3 0.6 3 15 150
（ 4 ）巴甫洛夫斯基公式 巴甫洛夫斯基公式适用于明渠流和非满流管道的计算，公式为：
C
R
y
nb 0.10
3-3 。
（ 3-11 ）
式中： y
2.5 nb
0.13 0.75 R
nb
nb — 巴甫洛夫斯基公式粗糙系数，见表
2
A 和水力半径 R 的值 （表中 d 以 m 计） 充满度 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00 过水断面积 A （ m 2） 0.4426 d 0.4920 d 0.5404 d 0.5872 d 0.6319 d 0.6736 d 0.7115 d 0.7445 d 0.7707 d 0.7845 d
图 3-1 无压圆管均匀流的过水 断面
3-1 所示。设其 ， 称为充满度，
h d
sin
2
4
所对应的圆心角 素之间的关系为：
称为充满角。由几何关系可得各水力要
过水断面面积：
A
湿周：
d
2
8
sin
（ 3-16 ）
d 2
水力半径：
（ 3-17 ）
R
所以
d 4
1
sin
（ 3-18 ）
2
v
2
1 d n 4 sin
将（ 3-11 ）式代入（ 3-2 ）式得：
hf
nb v R
2
2
2y 1
l
（ 3-12 ）
常用管渠材料粗糙系数
nb 值
管渠材料
给排水专业计算公式大全
给排水专业计算公式大全排水工程是城市建设中不可或缺的一项工程，而排水专业计算公式是保证排水工程正常运行的基础。
本文将介绍排水专业常用的计算公式，供相关从业人员参考。
一、流量计算公式1.管道流量计算公式Q=V×A其中，Q表示管道流量，V表示流速，A表示管道横截面积。
2.雨水流量计算公式Q=C×i×A其中，Q表示雨水流量，C表示径流系数，i表示降雨强度，A表示集水面积。
3.雨水排水量计算公式V=Q×T其中，V表示雨水排水量，Q表示雨水流量，T表示持续时间。
二、水力计算公式1.普朗克公式V=C×R^0.63×S^0.54其中，V表示水流速度，C表示流速系数，R表示水力坡度，S表示水力半径。
2.曼宁公式V=(1/n)×R^0.667×S^0.5其中，V表示水流速度，n表示河床粗糙系数，R表示水力半径，S表示水力坡度。
三、水头计算公式1.水头损失计算公式H=∑(ξ×L×V^2)/(2g)其中，H表示总水头损失，ξ表示管道阻力系数，L表示管道长度，V表示流速，g表示重力加速度。
2.水力坡降计算公式S=∑(ΔH/ΔL)其中，S表示水力坡降，ΔH表示高度差，ΔL表示水流的水平距离。
四、阻力计算公式1.流体阻力计算公式F=R×A×V^2其中，F表示阻力，R表示阻力系数，A表示阻力面积，V表示流速。
2.管道阻力计算公式ΔP=λ×(L/D)×(V^2/2g)其中，ΔP表示管道阻力损失，λ表示摩阻系数，L表示管道长度，D表示管道直径，V表示流速，g表示重力加速度。
五、泵站计算公式1.泵站扬程计算公式H=Hs+Hf+Hw其中，H表示总扬程，Hs表示水泵静态扬程，Hf表示摩擦损失扬程，Hw表示水位涨落扬程。
2.泵站功率计算公式P=Q×H×η其中，P表示泵站功率，Q表示流量，H表示扬程，η表示泵机效率。
给水排水管道系统水力计算
第三章给水排水管道系统水力计算基础本章内容：1、水头损失计算2、无压圆管的水力计算3、水力等效简化本章难点：无压圆管的水力计算第一节基本概念一、管道内水流特征进行水力计算前首先要进行流态的判别。
判别流态的标准采用临界雷诺数Re k，临界雷诺数大都稳定在2000左右，当计算出的雷诺数Re小于2000时，一般为层流，当Re大于4000时，一般为紊流，当Re介于2000到4000之间时，水流状态不稳定，属于过渡流态。
对给水排水管道进行水力计算时，管道内流体流态均按紊流考虑紊流流态又分为三个阻力特征区：紊流光滑区、紊流过渡区及紊流粗糙管区。
二、有压流与无压流水体沿流程整个周界与固体壁面接触，而无自由液面，这种流动称为有压流或压力流。
水体沿流程一部分周界与固体壁面接触，另一部分与空气接触，具有自由液面，这种流动称为无压流或重力流给水管道基本上采用有压流输水方式，而排水管道大都采用无压流输水方式。
从水流断面形式看，在给水排水管道中采用圆管最多三、恒定流与非恒定流给水排水管道中水流的运动，由于用水量和排水量的经常性变化，均处于非恒定流状态，但是，非恒定流的水力计算特别复杂，在设计时，一般也只能按恒定流(又称稳定流)计算。
四、均匀流与非均匀流液体质点流速的大小和方向沿流程不变的流动，称为均匀流；反之，液体质点流速的大小和方向沿流程变化的流动，称为非均匀流。
从总体上看，给水排水管道中的水流不但多为非恒定流，且常为非均匀流，即水流参数往往随时间和空间变化。
对于满管流动，如果管道截面在一段距离内不变且不发生转弯，则管内流动为均匀流；而当管道在局部有交汇、转弯与变截面时，管内流动为非均匀流。
均匀流的管道对水流的阻力沿程不变，水流的水头损失可以采用沿程水头损失公式进行计算；满管流的非均匀流动距离一般较短，采用局部水头损失公式进行计算。
对于非满管流或明渠流，只要长距离截面不变，也没有转弯或交汇时，也可以近似为均匀流，按沿程水头损失公式进行水力计算，对于短距离或特殊情况下的非均匀流动则运用水力学理论按缓流或急流计算。
排水工程计算书
排水工程计算书一、雨水管道水力计算(一)、计算依据1、《室外排水设计规范》（GB50014-2006）；2、《城市道路设计规范》（CJJ37-90）；3、《城市防洪工程设计规范》（GJJ50-92）；4、《给水排水设计手册》；5、《曹溪东片区控制性详细规划》、《东山片区控制性详细规划-调整》及《龙岩市中心城区管线综合规划》进行汇水流域及雨水系统设计；6、雨水汇水流域计算图(附图一)。
(二)、本工程雨水管除收集道路二侧地块的雨水外，主要转输闽大路、莲庄路、莲东南路、东环路以及其它规划支路的雨水或山洪水。
2、防洪设计标准，山洪防洪标准重现期为153、暴雨强度：采用福建省建设厅发布的《城市及部分县城暴雨强度公式》DBJ13-52-2003中的龙岩市暴雨强度公式：q=2399.136(1+0.471LgP)/(t+8.162)0.756(L/s·ha)式中：q------设计暴雨强度(L/s·ha)；P------设计重现期(a)；t-------设计降雨历时(min)。
4、设计降雨历时，按下公式计算：t=t1+mt2 (min)式中：t------降雨历时(min)；t1-----地面集水时间，一般采用5min；m-----折减系数，暗管折减系数m=2，明渠折减系数m=1.2；t2-----管渠内雨水流行时间(min)。
5、设计流量：Q=qψF(L/s)式中：Q------雨水设计流量(L/s)；ψ------径流系数，区内综合径流系数取0.65，公园绿地综合径流系数取0.2，山体取0.15；F------汇水面积(ha)。
6、排山洪管道根据初步设计的批复按公路小流域公式进行计算，公式为给排水设计手册第二版第七册《城镇防洪》公路科学研究所的简化公式：Qp=Φ(h-z)3/2f4/5(m3/s)式中：Qp------雨水设计流量(m3/s)；Φ------地貌系数，取0.15；h------径流深度(mm),取30mm；z------植物和坑洼滞流的拦蓄厚度(mm)，取15mm；f------汇水面积(平方公里)。
给排水计算规则归纳总结
给排水计算规则归纳总结随着城市化的不断进展，给排水系统在现代社会中扮演着重要的角色。
为了确保给排水系统的运行安全和效率，各种计算规则被制定和使用。
本文将对给排水计算规则进行归纳总结，以便更好地理解和应用这些规则。
一、给水计算规则1. 水需求计算给水系统设计的首要任务是计算出合理的水需求量。
常用的计算方法有基于人均水需求和峰流率的方法。
根据该地区的人口数量和生活水需求量，可以计算出所需的总供水量。
2. 管道尺寸计算在给水系统设计中，管道尺寸的选择是非常重要的。
管道尺寸要根据所需的流量、压力损失以及管道材料等因素进行计算。
通常采用径流速度法或经验公式来确定管道尺寸。
3. 消防水源计算消防系统是给水系统中的一个重要组成部分。
在计算消防水源时，需要考虑消防水泵的功率、所需的喷水量以及供水时间等因素。
确保消防系统能够在紧急情况下提供足够的水量是至关重要的。
二、排水计算规则1. 排水管道尺寸计算排水系统中的管道尺寸选择要根据设计流量和坡度，考虑允许的流速和水力坡度。
根据流速和坡度的要求，可以计算出合适的排水管道尺寸，以确保排水系统的正常运行。
2. 排水设计流量计算在排水系统设计中，需要计算出适当的排水设计流量。
这取决于建筑物的类型、使用场所、预期排水负荷和流量系数等因素。
通过综合考虑这些因素，可以得出准确的排水设计流量，以满足排水系统的需求。
3. 雨水排放计算雨水排放是排水系统中重要的环节之一。
在计算雨水排放时，需要考虑雨水的收集面积、降雨强度和地面径流系数等因素。
通过合理计算，可以得出适当的雨水排放量，以防止排水系统过载。
三、综合计算规则1. 综合管网计算在实际工程中，给排水系统的计算规则通常是综合考虑各种因素进行设计。
综合管网计算要求对给水和排水系统进行整体分析，以确保系统的平衡和协调。
通过精确的计算，可以达到最佳的给排水系统设计效果。
2. 泵站设计计算泵站设计是给排水系统中重要的组成部分。
在进行泵站设计计算时，需要考虑泵的功率、扬程、流量和效率等因素。
水污染控制工程 第四章 城镇雨水沟道的设计
t = t1 + mt 2
（4-4）
式中： t— 设计降雨历时，min； t1— 地面集水时间，min； t2—管渠内流行时间，min； m— 延缓系数（也称折减系数）， 暗管m=2，明渠m=1.2。
（1） 地面集水时间的确定
地面集水时间：是管渠起点断面在设计重现期、设计历时 地面集水时间 降雨的条件下达到设计流量的时间， 确定这个时间，要考虑地面集水距离、汇水面积、地面 覆盖、地面坡度和降雨强度等因素。在地面坡度皆属平缓 、地面覆盖互相接近、降雨强度都差不多的情况下(我国多 数平原大中城市即属这种情况)，地面集水距离成为主要因 素。从汇水量上考察，平坦地形的地面集水距离的合理范 围是50～150米，比较适中的是80～120米。 以图4-2为例。
图4-2 地面集水时间计算示意图 1一房屋，2一屋面分水线，3一道路边沟 , 4一雨水管 , 5一道路
图中箭头表示水流方向。雨水从汇水面积上最远点的房屋 屋面分水线A点流到雨水口的地面集水时间通常是由下列流行 路程的时间所组成: a. 从屋面A点沿屋面坡度经屋檐下落到地面散水坡的时间 ，通常为0.3～O.5min。 b. 从散水坡沿地面坡度流入附近道路边沟的时间. c. 沿道路边沟到雨水口a的时间。 地面集水时间受地形坡度、地面铺砌、地面种植情况、水流 路程、道路横坡和宽度等因素的影响，这些因素直接决定着水 流沿地面或边沟的速度。此外，也与暴雨强度有关，因为暴雨 强度大，水流时间就短。但在上述各因素中，地面集水时间主 要取决于水流距离的长短和地面坡度。
3345(1 + 0.78 lg P ) q= (t + 12) 0.83
（ 4-3）
图4-1
安徽省部分地区的暴雨强度公式
三．基本参数的确定
给排水管道工程量计算
给排水管道工程量计算管道长度按设计图示管道中心线长度计算；不扣阀门及附件所占长度，管长＝水平长度＋垂直长度。
管道长度的确定：水平敷设管道，以施工平面图所示管道中心计算，施工图中的水平管段尺寸可按图示比例，用比例尺测量。
垂直安装管道，按立面图、剖面图、系统图，根据层高、标高及安装高度来进行计算。
水平管道中心长度的范围(1）从计算起始点（如室内外分界处或工程的起始中心的长度）；室内分界点：地上引入室内的管道以墙外三通为界；管道界限划分：采暖、给排水管道：室内外管道均以建筑物外墙皮1.5m为界；燃气管道：地下引入室内的管道以第1个阀门为界；(2）按照图中所示管中心至管中心的长度；(3）管中心至计算的终止处，如给水、排水支管与卫生器具的分界处；(4）特殊情况的，从工程起点至终点的管道长度等，不再考虑分界点。
例：三种同管径、不同材质管道，均从起点A 到终点B 之间的距离为20m，计算这三种情况的管道安装工程量。
1.管道DN40镀锌管，未安装阀门或水表，但有连接附件。
均不扣所占长度。
镀锌钢普通常为6m一根，需用4根管，3个管箍相连接，但不扣除管件所占长度，所以其工程量为DN40镀锌钢管（丝接）20m;2.管道DN40中间安装DN40阀门，不扣阀门所占长度。
焊接钢管焊接安装了一个阀门，但不扣阀门所占管道长度，其工程量为DN40焊接钢管焊接20m，阀门应另行计算;3.管道DN40上接水表及旁通管道，保证检修水表不停水，这里只计算主管路长度。
不扣水表所占长度。
焊接钢管（丝接）工程量为20m，也不扣减水表安装所占主管道长度。
不同管径管道准确分界点按“节点变径”原则来划分，分界一般在弯头处、三通处及连接管件处。
同一管径合并计算。
给排水管道工程垂直管道长度计算垂直管长：DN40=1+3+1=5DN32=3DN25=3DN20=3DN15=2.8-1+2.8-0.3+1-0.3阀门及管道附件工程量计算一、阀门及管道附件定额规定（一）螺纹阀门项目，适用于各种内外螺纹连接的阀门安装。
雨水管道设计规范
雨水管道设计规范【篇一： 3 雨水管道的设计】3雨水管道的设计3.1 区分并计算各设计管段的汇水面积该地域的雨水采纳管道采集后直接排入就近水体的方式办理，因为各区汇水分界显然，坡度走势清楚，部分地区有逆坡现象，故雨水管道部署采纳沿街顺坡部署，使雨水能够被很好的采集与排放。
雨水干管数目： 4 条。
详细雨水管道部署请参看某市排水管道设计部署总平面图。
3.2 求单位面积径流量q0??avq式中 q0 —单位面积径流量 ?av —均匀径流系数q —暴雨强度公式?av?f??iif市里地面种类如：屋面占 36% ，混凝土路面占 16% ，碎石路面占10% ，非铺砌路面占 20% ，绿地占 18%依据市里地面覆盖状况av3.3 雨水干管的设计流量和水力计算 3.3.1 雨水水力计算的设计参数(1)采纳的流量公式城市、厂矿中雨水管渠因为汇水面积小，属小汇水面积上的排水构筑物，其雨水设计流量可采纳下式：q???q?fq?式中q――设计暴雨强度a1(1?clgp)(t?b)np――设计重现期 (a)； t ――降雨历时 (min) ；a1 ，c， b，n――地方参数，依据统计方法进行计算确立。
本设计采纳以下公式计算：q?1272(1?0.65lgp)(t?6.64)(3)设计重现期的选用原因和数值暴雨强度随重现期的不一样而不一样。
在设计中若重现期采纳较大，则暴雨强度大，相应的雨水设计流量大，管渠的断面相应大。
这样偏安全，有益于防备地面积水，但工程造价高。
若重现期采纳较低，则暴雨强度小，雨水设计流量小，管渠断面小。
这样工程造价低，但可能会发生排水不畅、地面积水，或对城市生活及生产造成危害。
应依据汇水地域性质、地形特色随和候特色等因素确立。
在同一排水系统中可采纳同一重现期或不一样重现期。
重现期一般采纳0.5 ～ 3a ，重要干道、重要地域或短期积水即能惹起较严重结果的地域，一般采纳 3～ 5a，并应与道路设计协调。
特别重要地域和次要地域可酌情增减。
给排水设计雨水量计算公式
给排水设计雨水量计算公式在城市建设中，给排水设计是一个非常重要的环节，其中雨水量的计算是其中的一个关键步骤。
合理的雨水量计算可以为城市的排水系统设计提供重要的依据，保障城市的排水系统运行畅通，减少城市内涝的发生。
在给排水设计中，雨水量的计算是一个复杂的过程，需要考虑到多种因素，包括降雨强度、流域面积、地形等因素。
本文将介绍给排水设计中常用的雨水量计算公式，帮助读者更好地理解和应用这些公式。
首先，我们需要了解一些基本的概念。
在给排水设计中，降雨强度是一个非常重要的参数，它表示单位时间内降水的总量。
通常用毫米/小时来表示。
另外，流域面积也是一个关键的参数，它表示雨水流入的区域的总面积。
地形也会对雨水量产生影响，比如在山区降雨可能会更加集中，而在平原地区降雨可能会更加均匀。
常用的雨水量计算公式包括哈默尔公式、理查德森公式和合理公式等。
下面我们将分别介绍这些公式的计算方法和应用场景。
1. 哈默尔公式。
哈默尔公式是一种常用的雨水量计算方法，适用于小流域的雨水量计算。
其计算公式如下：I = a t^b。
其中，I表示降雨强度，单位为毫米/小时；t表示暴雨历时，单位为小时；a和b为经验系数，通常由实测数据确定。
哈默尔公式的优点是简单易用，适用于小流域的雨水量计算。
但是由于其是经验公式，对于不同地区的适用性有一定局限性。
2. 理查德森公式。
理查德森公式是另一种常用的雨水量计算方法，适用于中小流域的雨水量计算。
其计算公式如下：I = C i^n。
其中，I表示降雨强度，单位为毫米/小时；i表示单位面积平均降雨量，单位为毫米；C和n为经验系数，通常由实测数据确定。
理查德森公式的优点是适用范围广，可以用于中小流域的雨水量计算。
但是由于其也是经验公式，对于不同地区的适用性也有一定局限性。
3. 合理公式。
合理公式是一种综合考虑了流域面积、地形等因素的雨水量计算方法，适用于大流域的雨水量计算。
其计算公式如下：I = P (1 + K log(A/A0))。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3雨水管道设计计算3．1雨水排水区域划分及管网布置3.1.1排水区域划分该区域最北端有京杭大运河，中部有明显分水线。
因此以明远路为分界线，明远路以北雨水排入大运河，以南地区雨水排入中部水体。
这样划分有利于减小雨水管线长度和管道，并且可以缩小管径，提高经济效益。
3.1.2管线布置根据该地区水体及地势特点，雨水管道为正交式布置，沿水体不设主干管，雨水通过干管直接排入水体。
一些距水体较近的街区的雨水直接以地表径流的方式直接流入水体。
明远路以北区域雨水干管的走向为自南向北；以南地区部分干管走向为自南向北，部分为自北向南，个别自南北汇入中间，具体流向根据水体所在位置确定。
具体如图3所示。
3．2雨水流量计算图3雨水管道平面布置（初步设计）3.2.1 雨量分析要素a)降雨量指一定时段降落在某一点或某一面积上的水层深度，其计量单位以mm计。
也可用单位面积上的具体及（L/ha）表示[9]。
b)降雨历时指一次连续降雨所经历的时间，可以指全部降雨时间，也可以指其中某个个别的连续时段，其计量以min或h计，可从自记雨量记录纸上读取。
c)暴雨强度指某一连续降雨时段内的平均降雨量，用i表示Hit=(3-1)式中，i——暴雨强度(mm/min)；H——某一段时间内的降雨总量（mm）；t——降雨时间(min)。
在工程上常用单位时间内单位面积上的降雨体积q表示。
d)降雨面积指降雨所笼罩的面积。
单位为公顷(ha)雨水管渠的收集并不是整个降雨面积上的雨水，雨水管渠汇集雨水的地面面积称为汇水面积。
每根管段的汇水面积如下表所示：表7 汇水面积计算表：管道编号管道长度（m）本段汇水面积编号本段汇水面积(ha)传输汇水面积(ha)总汇水面积(ha)5～4230.7656 6.670 6.67 4～3153.84578 6.6714.67 3～2230.7658、5918.6814.6733.35 2～1153.8466、691233.3545.35 6～7192.36511.86011.86 9～8230.76538.1508.15 8～7153.84549.788.1517.93 16～10230.7660（3）、61（3）8.1508.15 10～11115.3861（4） 5.938.1514.08 11～12153.8460（4）、6222.9714.0837.05 12～13192.350(2)、52(2)10.6237.0547.67 13～14230.7650(1)、50（2）10.6247.6758.29 14～15230.7646(2)21.3458.2979.63 17～18115.3861（1）、（2）11.86011.86 18～19269.2260（1）、（2） 4.4411.8616.3 19～20230.7647 5.1916.321.49 20～21230.7648、4914.2321.4935.7221～22230.7645(2)10.2335.7245.95 23～24192.331(2)、329.4909.4924～25153.8429、3011.129.4920.61 25～26153.8426、2719.3420.6139.95 26～27153.846(2.2)、7（2.2)9.6739.9549.62 27～28173.076(2.1)、7(2.1)9.6749.6259.29 28～29173.076（1.2)、7(1.2)9.6759.2968.96 30～31192.324(2)、31（1）13.34013.34 31～32230.7624（1）、2814.8213.3428.16 32～33153.8422、2517.0428.1645.233～34153.844（4.2)、5（4）12.0645.257.26 34～35153.844（4.1)、5(3)12.0657.2669.32 35～36153.844（2.2）、5（2）12.0669.3281.38 37～38230.7620、2331.42031.42 38～39153.8418（2）、2128.2331.4259.65 39～40153.843（2）、4（3.2)13.6459.6573.29 40～41153.843(1)、4（3.1)13.6473.2986.93 41～42153.842(2)、4（1.2)12.5386.9399.46 43～44153.8418(1)12.45012.45 44～45153.841(3)8.8612.4521.31 45～4230.761(2)8.8621.3130.17 47～48269.2237 1.480 1.4848～49192.335、3611.12 1.4812.649～50153.8433、347.4212.620.02 50～51153.849（1.2)、9（2.2) 5.9320.0225.95 51～52192.39(1.1) 2.9725.9528.92 52～53134.619(2.1) 2.9728.9231.89 53～54134.618(2） 4.6731.8936.56 55～56153.8438、3948.91048.91 56～57153.8411（2）、13（2)11.7848.9160.69 57～58134.6111(1)、13（1）11.7860.6972.47 58～59134.6110（2）、12（2）12.6772.4785.14 60～61230.764022.23022.23 61～62203.83841、4231.1322.2353.36 62～63203.83815（3） 6.7253.3660.08 63～64203.83815（2） 6.7260.0866.865～66203.83843、4449.06049.06 66～67203.83816(3)、17（3）16.8549.0665.91 67～68203.83816（2）、17（2）16.8565.9182.76e)暴雨强度频率和重现期指定暴雨强度出现的可能性一般不是预知的。
但它出现的次数服从一定的统计规律，可以通过对以往大量观测资料的统计分析，计算某个特定的降雨历时的暴雨强度发生频率。

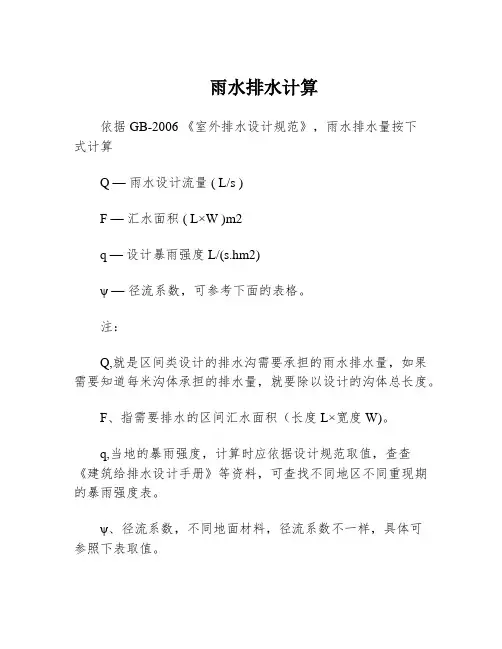

暴雨强度频率是指等于或超过某指定暴雨强度值出现的次数m 与观测资料总项数n 之比，即：100%n mP n=?(3-2)3.2.2 雨量基本公式雨水设计流量按下式计算：Q qF y = (3-3)式中Q ——雨水设计流量（L/s ）；y ——径流系数，其数值小于1；F ——汇水面积（ha ）；q ——设计暴雨强度(/())L s ha g 。
暴雨强度公式： 1167(1lg )()nA c P q t b +=+(3-4)式中： q ——设计暴雨强度（/L s ha g ）； P ——设计重现期（a ）； t ——降雨历时（min ）；A 1,c,b,n ——地方参数，根据统计方法计算确定，本设计中暴雨强度公式为：0.7583027.3(10.655lg )(19)p q t +=+(3-5)雨水流量主要参数及其确定依据a) 径流系数Ψ降落在地面上的雨水，一部分被植物和地面的洼地截流，一部分渗入土壤，余下的一部分沿地面流入雨水灌渠，这部分进入雨水灌渠的雨水量称作径流量。
径流量与降雨量的比值称径流系数Ψ，其值常小于1。
径流系数的值与汇水面积的地面覆盖情况、地面坡度、地貌、建筑密度的分布、路面铺砌等情况相关。
由于影响因素很多，精确求它的值是相当困难的，因此我们采用经验数值确定。
该区域大部分地区为沥青路面，有部分地区为公园及绿地，综合径流系数为0.6。
b)重现期P暴雨强度随着重现期的不同而不同。
在雨水管渠设计中，若选用较高的设计重现期，计算所得设计暴雨强度大，相应的雨水设计流量大，管渠的断面相应大。
这对防止地面积水是有利的，安全性高，但经济上则因管渠设计断面的增大而增加了工程造价；若选用较低的设计重现期，管渠断面的相应减小，这样虽然可以降低工程造价，但可能会经常发生排水不畅、地面积水而影响交通，甚至给城市人民的生活及工业生产造成危害。
雨水管渠设计重现期的选用，应根据回水面积的地区建设性质（广场、干道、厂区、居住区）、地形特点、汇水面积和气象特点等因素确定，一般选用0.5～3a，对于重要干道，立交道路的重要部分，重要地区或短期积水即能引起较严重的地区，宜采用较高的设计重现期，一般选用2～5a，并应和道路设计协调[9]。
对于特别重要的地区可酌情增加，而且在同一排水系统中也可采用同一设计重现期或不同的设计重现期。
雨水管渠设计重现期规定的选用范围，是根据我国各地目前实际采用的数据，经归纳综合后确定的。
在选用雨水管渠的设计重现期是，必须根据当地的气候、地形等条件确定。
我国南部地区主要城市的重现期间下表：选择该地区选择暴雨重现期为0.7a。
c) 集水时间t和管内雨水流行对管道的某一设计断面来说，集水时间t有地面集水时间t1时间t2部分组成[3]。
地面集水时间t1的确定地面集水时间是指雨水从汇水面积上最远点流到第1个雨水口的时间。
影响t1的因素众多，如地形坡度、地面铺砌、地面种植、水流路程等，因此一般对t1不进行计算，而采用经验数值。
根据《室外排水设计规范》规定：地面积水时间视距离长短和地形坡度及地面覆盖情况而定，一般采用t1=5～15min。
根据经验，在建筑密度大、地形较陡、雨水口分布较密的地区或街区内设置的雨水暗管，可取5～8min；而在建筑密度小，汇水面积较大、地形平坦、雨水口布置较稀疏的地区，取10～15min[9]。
管渠内雨水流行时间t2的确定t2的计算公式为：2(min) 60Ltv=å(3-6)式中：L——各管段的长度（m）；v——各管段满流时的水流速度（m/s）；60——单位换算系数，1min=60s。
3．3雨水管水力计算3.3.1水力计算参数确定a)设计充满度雨水中主要含有泥砂等无机物质，不同污水的性质，加以暴雨径流量大，而相应较高设计重现期的暴雨强度的降雨历史一般不会很长。
故管道设计充满度按满流考虑，即h/D=1。
明渠则应由等于或大于0.20m的超高。
街道边沟应有等于或大于0.03m的超高[3]。
b)设计流速雨水中挟带泥砂等无机物质，为避免这些物质在管渠内沉淀下来而堵塞管道，雨水管渠的最小设计流速应大于污水管道。
具体雨水管道的最小及最大设计流速如下表所示：表8 最小及最大设计流速c) 最小管径与最小设计坡度：雨水管道的最小管径为300mm，相应的最小坡度为0.003m，雨水口连接管最小管径为200mm，最小坡度为0.01。
