如何让看杆塔确定电压等级

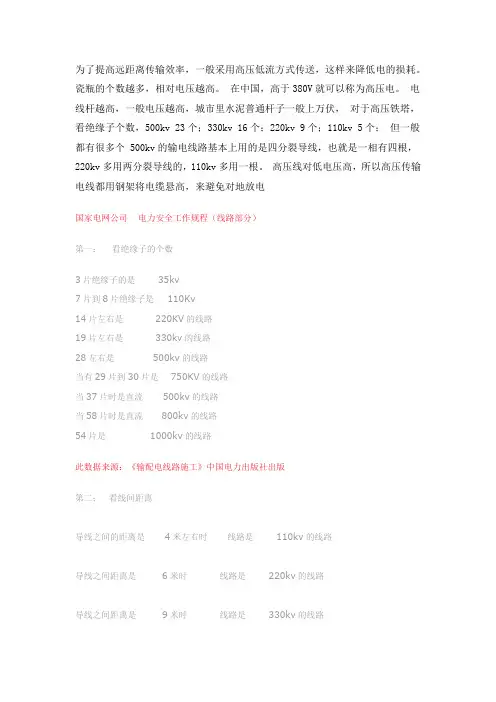

输电线路电压等级判断

为了提高远距离传输效率，一般采用高压低流方式传送，这样来降低电的损耗。

瓷瓶的个数越多，相对电压越高。

在中国，高于380V就可以称为高压电。

电线杆越高，一般电压越高，城市里水泥普通杆子一般上万伏，对于高压铁塔，看绝缘子个数，500kv 23个；330kv 16个；220kv 9个；110kv 5个；但一般都有很多个 500kv的输电线路基本上用的是四分裂导线，也就是一相有四根，220kv多用两分裂导线的，110kv多用一根。

高压线对低电压高，所以高压传输电线都用钢架将电缆悬高，来避免对地放电国家电网公司电力安全工作规程（线路部分）第一：看绝缘子的个数3片绝缘子的是 35kv7片到8片绝缘子是 110Kv14片左右是220KV的线路19片左右是330kv的线路28左右是500kv的线路当有29片到30片是 750KV的线路当37片时是直流500kv的线路当58片时是直流 800kv的线路54片是1000kv的线路此数据来源：《输配电线路施工》中国电力出版社出版第二：看线间距离导线之间的距离是4米左右时线路是110kv的线路导线之间距离是6米时线路是220kv的线路导线之间距离是9米时线路是330kv的线路导线之间距离是 12米时线路是 500kv的线路注意：线间距离与很多因数有关所以不一定是以上的数据相符，但是不会隔好远，此线间距离指得是中间于边线的距离。

第三：500kv以及800 kv的输电线路基本上用的是四分裂导线或者5分裂，也就是一相有四根导线或5根，220kv多用两分裂导线的，110kv多用一根。

第四：看铁塔上面的牌子有线路的电压等级。

如何让看杆塔确定电压等级

如何让看杆塔确定电压等级————————————————————————————————作者：————————————————————————————————日期：:输电线路在生活中非常常见，但很多从事电力相关行业的人士也并不清楚如何通过杆塔来确定电压等级，今天我们就来说说这个事~按照结构来分，输电线路分为架空输电线路和电缆线路。

本文讨论的是架空输电线路，它由线路杆塔、导线、绝缘子、线路金具、拉线、杆塔基础、接地装置等构成，架设在地面之上。

输电导线由输电杆塔一段段连接起来，高电压等级的用“铁塔”，低电压等级的比如居民区里见的一般用“木头杆”或“水泥杆”，合起来统称“杆塔”。

架空输电线路按照输送电流的性质可分为交流输电和直流输电。

那么如何一眼分辨直流和交流输电线路呢?其实很简单，交流是三相电，输电线条数为3或者3的倍数;而直流输电线只有正负两极，也就是两条线加避雷线。

接下来进入正题，如何一眼辨别输电线路的电压等级? 只需要“三看”：一看分裂导线数分裂导线是超高压输电线路为抑制电晕放电和减少线路电抗所采取的一种导线架设方式，即每相导线由几根直径较小的分导线组成。

分裂导线数越多，输电能力越强，电压等级越高。

1000kV特高压输电线路、800KV直流输电线路分成8根，为八分裂导线。

750kV的超高压输电线路一般采用六分裂导线，这个电压等级只在我国的西北电网使用。

500kV输电线按规程应是四分裂导线，不过也有些采用六分裂导线。

220kV的一般是双分裂110kV及以下的电压等级由于电晕不严重，一般采用单根导线。

二看绝缘子数目绝缘子是一种特殊的绝缘控件，通常由玻璃或陶瓷制成，用来增加爬电距离。

绝缘子呈飞碟状，一个飞碟算一片绝缘子，绝缘子串起到隔离导线与杆塔的作用。

每片绝缘子能够承受大约15～20千伏电压，所以可以根据绝缘子数判断电压等级。

不过如果在高海拔、污秽重的地区，片数会有所增加。

1000KV : 60片左右500kV：25片左右220kV：13片左右110kV：7-9片35kV的绝缘子为3片;220(380)V的线路一般没有绝缘子。

输电线路杆塔型号编制规则

精心整理
输电线路杆塔型号编制规则
一、铁塔：
根据《输电线路铁塔型号编制规则》规定，铁塔产品型号由以下几部分组成：
1.
……2.
Z
J
K
3.
S
Yu
G
B
Sz
W
4.
5.
~90°转
6.呼称高度
呼称高度用数字表示最低一个横担到地面的高度。

《输电线路铁塔型号编制规则》还规定，在一般正式公文、技术文件中书写型号时必须用全称，工厂生产上的方便，可以用缩写的简称。

二、钢筋混凝土电杆
1.直线单柱电杆及A型直线电杆
2. 门型直线电杆
3. 4. N 5. S
6. B Bb
7. 30
8. 分级
（1）（2）
例如：60NA3018—30°—1电杆表示60KV ，A 型耐张电杆，300mm 等径，全高18m ，0°~30°范围转角，适用于LGJ —70、LGJ —95型导线。

附表
电压等级杆型形状顶径
横担型式弯矩全高
□□□□□□。

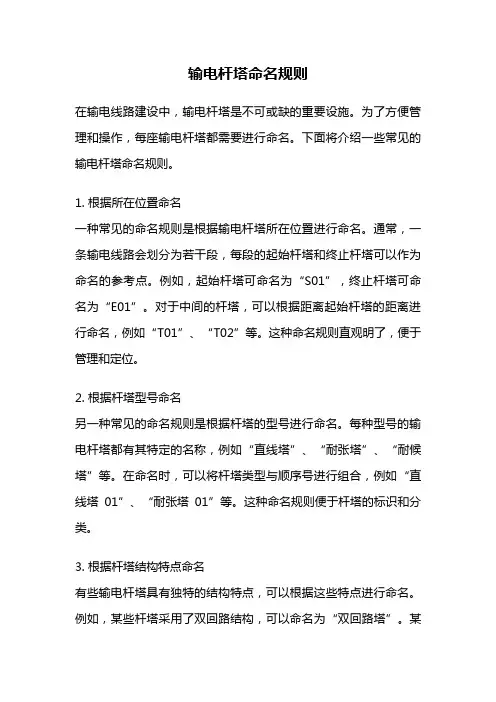

输电杆塔命名规则

输电杆塔命名规则在输电线路建设中，输电杆塔是不可或缺的重要设施。

为了方便管理和操作，每座输电杆塔都需要进行命名。

下面将介绍一些常见的输电杆塔命名规则。

1. 根据所在位置命名一种常见的命名规则是根据输电杆塔所在位置进行命名。

通常，一条输电线路会划分为若干段，每段的起始杆塔和终止杆塔可以作为命名的参考点。

例如，起始杆塔可命名为“S01”，终止杆塔可命名为“E01”。

对于中间的杆塔，可以根据距离起始杆塔的距离进行命名，例如“T01”、“T02”等。

这种命名规则直观明了，便于管理和定位。

2. 根据杆塔型号命名另一种常见的命名规则是根据杆塔的型号进行命名。

每种型号的输电杆塔都有其特定的名称，例如“直线塔”、“耐张塔”、“耐候塔”等。

在命名时，可以将杆塔类型与顺序号进行组合，例如“直线塔01”、“耐张塔01”等。

这种命名规则便于杆塔的标识和分类。

3. 根据杆塔结构特点命名有些输电杆塔具有独特的结构特点，可以根据这些特点进行命名。

例如，某些杆塔采用了双回路结构，可以命名为“双回路塔”。

某些杆塔采用了特殊的悬置线夹，可以命名为“悬置线夹塔”。

这种命名规则直接表达了杆塔的特点，便于识别和操作。

4. 根据杆塔所属电压等级命名输电线路通常会有不同的电压等级，每个电压等级可以使用不同的命名规则。

例如，500千伏的输电线路可以将杆塔命名为“500kV-01”、“500kV-02”等。

220千伏的输电线路可以将杆塔命名为“220kV-01”、“220kV-02”等。

这种命名规则便于根据电压等级对杆塔进行分类和管理。

5. 根据杆塔所属工程命名在输电线路建设中，通常会有多个工程同时进行，每个工程可以使用不同的命名规则。

例如，某个工程可以将杆塔命名为“工程A-01”、“工程A-02”等，另一个工程可以将杆塔命名为“工程B-01”、“工程B-02”等。

这种命名规则便于对不同工程的杆塔进行区分和管理。

总结起来，输电杆塔的命名规则可以根据所在位置、杆塔型号、杆塔结构特点、电压等级和所属工程等进行命名。
