分享红外幕帘探测器的工作原理及安装注意事项
红外探测器安装要点
红外探测器是一种非常常见的安防设备，它可以通过感应人体的红外辐射来实现对区域的监测和报警。
安装红外探测器需要注意一些要点，下面我们就来详细介绍一下。
一、选择合适的安装位置
红外探测器的安装位置非常重要，它直接影响到探测器的监测范围和灵敏度。
一般来说，安装位置应该选择在进入区域的门、窗等位置，同时要避免阳光直射和强光干扰。
如果安装在室外，应该选择避免雨水直接淋湿的位置，并且要注意防水。
二、注意安装高度
红外探测器的安装高度也是需要注意的，一般来说，安装高度应该在2-2.5米左右，这样可以保证探测器的监测范围最大化，同时也可以避免被小动物误触。
三、避免干扰
红外探测器在安装时需要避免一些干扰因素，比如电磁干扰、温度变化等。
如果安装在靠近电器的位置，需要注意电器的辐射干扰，同时也需要避免阳光直射和强风吹拂。
四、正确连接电源
安装红外探测器时需要注意正确连接电源，一般来说，红外探测器需要使用直流电源，同时需要注意电源的稳定性和安全性。
五、测试和调试
安装完成后，需要进行测试和调试，确保探测器的灵敏度和报警功能正常。
测试时可以让人在探测器监测范围内走动，观察探测器是否正常报警。
六、定期维护
安装完成后，需要定期进行维护，清理探测器的镜面和灵敏元件，确保探测器的工作正常。
同时也需要定期更换电池和电源线，避免出现电源故障。
总之，安装红外探测器需要注意一些要点，正确选择安装位置和高度，避免干扰和误报，正确连接电源，测试和调试，定期维护等，这样才能保证红外探测器的正常工作，为我们
的生活和财产安全提供保障。
红外探测器的工作原理是什么
红外探测器的工作原理是什么
红外探测器的工作原理是什么
导语：红外探测器的工作原理是什么?一般说来，红外辐射照射物体所引起的任何效应，只要效果可以测量而且足够灵敏，均可用来度量红外辐射的强弱。
红外探测器的工作原理是什么
该红外线探测器包括红外线发射器、接收器、以及信号处理器，信号处理器的信号输出端经红外线发射电路与红外线发射器连接;信号输入端经红外线接收电路与红外线接收器连接，其反馈信号输出端与外围控制电路连接。
1、将探测器左边的电源开关打到下面，此时探测器电源接通，面壳上的`报警指示灯点亮约3秒，同时也发射出无线信号，报警3秒后探测器进入稳定程序，时间大约是50秒，稳定时间到，开始进入下一轮探测监控。
2、当有人进入探测器的探测范围内时，探测器报警指示灯点亮，同时发射出无线信号。
3、只要报警后，便要等50秒后才会进入下一轮报警;如探测器一直处于监控状态，则无论何时只要有人进入监控区域，则立刻产生报警。
无线红外探测器是采用国际最先进的数字处理技术开发而成的智能型双元式探测器，它主要采用双元被动红外热释电传感器和特殊的光辑分析判断，带微电脑数字信号处理，完善的温度补偿，独有的防误报算法，低功耗，性能稳定，抗干扰性强，是一种高性价比的无线红外防盗探测器。
红外幕帘探测器详解及使用注意事项
红外幕帘探测器详解及使用注意事项红外幕帘探测器详解及使用注意事项红外幕帘探测器，看到这个名字我真是一脸懵，什么是幕帘探测器？和普通的红外探测器有什么区别？使用上有什么需要注意的地方吗？别急，我们一起来学习。
一、什么是幕帘探测器？和普通的红外探测器有什么区别？幕帘探测器一般是采用红外双向脉冲记数的工作方式，即A方向到B方向报警，B方向到A方向不报警，因幕帘探测器的报警方式具有方向性所以也叫做方向幕帘探测器。
幕帘探测器具有入侵方向识别能力，用户从内到外进入警戒区，不会触发报警，在一定时间内返回不会引发报警，只有非法入侵者从外界侵入才会触发报警，极大的方便了用户在设防的警戒区域内活动，同时又不触发报警系统。
二、幕帘探测器的使用需要注意什么？幕帘探测器特别适用于防范整面墙的窗户、大阳台、过道等。
1、探测器水平固定安装在墙上，定向窗指向外侧，安装高度约为1.8-2.3米，探测器与窗之间的距离为1米以上，以感应窗为一幅远达近15米，上下角度110度的红外幕帘，幕帘厚度平均为1米。
2、须安装在室内气流、温度变化不大的位置或空间，避免面对窗户、冷暖气机、火炉等温度会产生快速变化的地方。
3、安装时应尽量远离大功率的家电、远离外界光热源，如太阳光、较强的照明灯光等。
4、幕帘探测器一般安装在室内。
5、探测器的安装应使其覆盖整个需探测的区域。
三、幕帘红外探测器安装注意事项1、幕帘探测器安装时不要直接对着窗外。
2、探测范围内不得隔屏、家具、大型盆景或其他隔离物。
3、在同一个空间不得安装两个红外探测器，以避免产生因同时触发而造成干扰现象。
4、避免面对窗户、冷暖气机、火炉等温度会产生快速变化的地方以免误报。
5、红外探测器刚开启时，对周围环境有5分钟左右的感知时间，待红外探测器开启5分钟后，再用控制器进行设防。
6、当入侵体被幕帘探测器探测到时，需几秒钟的分析确认时间，方能发射报警信号，以免误报，漏报。
7、幕帘探测器只能安装在室内(切勿安装在室外)。
红外感应开关的原理及安装要求
红外感应开关的原理及安装要求红外感应开关是感应开关的一种，主要通过感应人体体温来实现开关作用，今天我们主要来介绍下红外感应开关的原理及安装要求。
红外感应开关的原理红外感应开关指的就是以红外感应技术为基础的一种自动控制开关，通过感应外界散发红外热量从而实现其控制功能，红外感应开关能够快速开启自动门、灯具、防盗报警器等各种设备。
红外感应开关原理主要表现在其红外线技术自动控制功能，当有人进入红外感应开关感应范围内时，感测器探测到人体温度后红外光谱发生变化，开关自动接通负载。
当人离开后，开关延时自动关闭负载。
红外感应开关还具有过零检测功能，属于无触点电子开关，使用寿命长久。
随着科技技术进步，红外感应开关在日常生活中被大量使用，红外感应开关采用超低功耗设计，可以进行串联灯具照明回路，单极性控制。
红外感应开关在使用过程中具有起控照度可调节功能，如逆时针调节，可使红外感应开关在光照更强环境照度下启动，顺时针调节，可使其在光照更弱环境照度下启动。
红外感应开关还具有延时可调节功能，调节范围在20秒-6分钟之间。
随着社会科技进步，让我们的日常生活变得更加智慧化，红外感应开关相信大家一定不会陌生，红外感应开关也被称为热释电红外感应开关，在自然界中任何物体，只要温度高于绝对零度，都会不断释放出红外辐射，物体温度越高其红外辐射峰值波长越小，发出红外辐射能量也就越大。
当人体进入到感应范围时，热释电红外感测器探测到人体温度时红外光谱发生变化，离开后延时自动关闭。
根据使用场所不同，红外感应开关原理有所差异，那么红外感应开关指标是怎样呢？红外感应开关工作电压为：160-250V，静态功耗电流小于0.3mA，环境工作温度为：-20℃-50℃之间，自动延时时间：20秒-6分钟，控制负载功率为：5-200W，感应距离为6m，红外感应开关感应角度为：140°圆锥角，起控照度为：5LUX-500LUX，外观尺寸为：86*86*25mm。

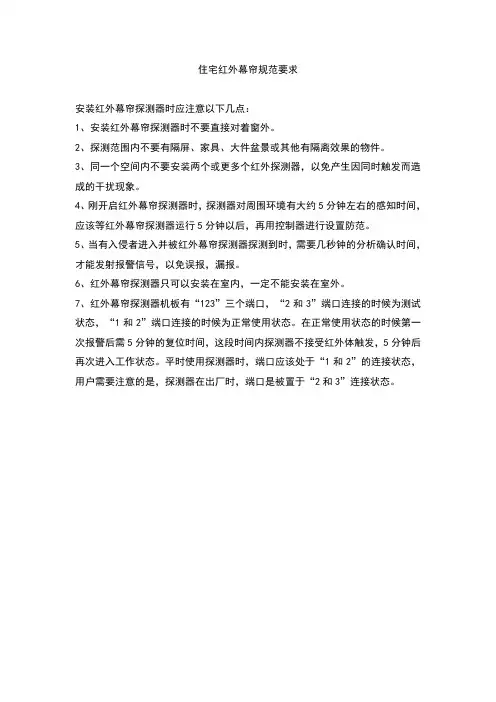

住宅红外幕帘规范要求
住宅红外幕帘规范要求
安装红外幕帘探测器时应注意以下几点：
1、安装红外幕帘探测器时不要直接对着窗外。
2、探测范围内不要有隔屏、家具、大件盆景或其他有隔离效果的物件。
3、同一个空间内不要安装两个或更多个红外探测器，以免产生因同时触发而造成的干扰现象。
4、刚开启红外幕帘探测器时，探测器对周围环境有大约5分钟左右的感知时间，应该等红外幕帘探测器运行5分钟以后，再用控制器进行设置防范。
5、当有入侵者进入并被红外幕帘探测器探测到时，需要几秒钟的分析确认时间，才能发射报警信号，以免误报，漏报。
6、红外幕帘探测器只可以安装在室内，一定不能安装在室外。
7、红外幕帘探测器机板有“123”三个端口，“2和3”端口连接的时候为测试状态，“1和2”端口连接的时候为正常使用状态。
在正常使用状态的时候第一次报警后需5分钟的复位时间，这段时间内探测器不接受红外体触发，5分钟后再次进入工作状态。
平时使用探测器时，端口应该处于“1和2”的连接状态，用户需要注意的是，探测器在出厂时，端口是被置于“2和3”连接状态。
红外对射探测器工作原理解析及安装注意事项
红外对射探测器工作原理解析及安装注意事项红外探测器作为早的一类安防设备，目前在各方面的应用上也是非常广的，根据其性能的不同，可以将红外探测器分为主动式红外探测器和被动式红外探测器，今天就给大家普及一下主动式红外探测器，也就是红外对射探测器的组成以及它的常见分类。
首先关于它的组件，红外对射探测器由红外发射机、红外接收机和报警控制器组成。
分别置于收、发端的光学系统一般采用的是光学透镜，起到将红外光束聚焦成较细的平行光束的作用，以使红外光的能量能够集中传送。
红外光在人眼看不见的光谱范围，有人经过这条无形的警戒线，必然全部或部分遮挡红外光束。
接收端输出的电信号的强度会因此产生变化，从而启动报警控制器发出报警信号。
合格的红外对射探测器在遇到小动物、树叶、沙尘、雨、雪、雾等遮挡时不应报警，在人或相当体积的物品遮挡将发生报警。
由于光束较窄，收发端在安装时要牢固可靠，避免受地面震动影响，而发生位移引起误报。
光学系统要保持清洁，注意维护保养。
因此红外对射探测器所探测的是点到点，而不是一个面的范围。
其特点是探测可靠性非常高。
但若对一个空间进行布防，则需有多个主动式探测器。
根据光束多少的不同，主动式红外探测器有单光束、双光束、四光束之分。
以发射机与接收机设置的位置不同分为对向型安装方式和反射式安装方式，反射型安装方式的接收机不是直接接收发射机发出的红外光束，而是接收由反射镜或适当的反射物(如石灰墙、门板表面光滑的油漆层)反射回的红外光束。
当反射面的位置与方向发生变化或红外发射光束和反射光束之一被阻挡而使接收机无法接收到红外反射光束时发出报警信号。
红外对射探测器也是根据其光束隐形和自身小巧的优势，较多的应用在封闭区域，比如购物中心通道，停车场的出口，家居阳台等等。
-全文完-。
分享红外幕帘探测器的工作原理及安装注意事项
分享红外幕帘探测器的工作原理及安装注意事项文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）分享：红外幕帘探测器的工作原理及安装注意事项首先先来看看什么是红外幕帘探测器？在智能家居中有什么作用？方向幕帘红外探测器一般是采用双向脉冲记数的工作方式，即A方向到B方向报警，B方向到A方向不报警。
具有入侵方向识别能力，用户从内到外进入警戒区，不会触发报警，在一定时间内返回不会引发报警，只有非法入侵者从外界侵入才会触发报警，极大的方便了用户在设防的警戒区域内活动，同时又不触发报警系统。
被动红外探测器的组成被动红外探测器主要是探测接收外界的红外辐射，探测器本身不发射任何能量，而只对人体发出的红外线波段敏感。
人体辐射的红外光波长是3～50μm，其中8-14μm占46%，峰值波长在9.5μm，所以被动红外探测器主要是接收波长8~14μm的红外辐射。
被动红外探测器主要由光学系统、热释电红外传感器、运算放大器、信号处理器、报警控制输出等几部分组成。
其核心部件是热释电传感器，通过光学系统的配合作用可以探测到某个立体防范空间内的热辐射的变化。
工作原理被动红外探测器基本工作原理是：当防范区域内有人体移动时，人体发出的红外线经过光学透镜聚焦到热释电红外传感器上，热释电红外传感器感应到红外线信号，输出热电信号，输出的热电信号非常微弱，并且夹杂着很多干扰信号，为此需要设计特殊的热电信号处理电路，在放大热电信号的同时，滤除掉造成干扰的杂波信号。
探测器采用运算放大器，配合周边电路，集成为具有带通滤波器功能的放大电路。
其分离出热电信号，并将其放大数千倍；并通过参数的优化设计，配合比较器电路进一步剔除流动热空气造成的干扰，对两级放大后分离出的热电信号进行分析判断，通过预先设定的判断标准来判定是否报警，如果判断出是报警，则输出一个开关量报警信号。
被动红外探测器的类型被动红外探测器光学系统包括菲涅尔透镜、抛物面反射镜、遮挡片三种类型。
红外对射探测器使用、安装要点
红外对射探测器使用、安装要点主动红外入侵探测器（Active Infrared Intrsion Detector）是由发射机与接收机配对组成，发射机发出红外光束，同时接收机接收发射机发出的红外光束。
当发射机发出的红外光束被完全遮断或按给定的百分比部分被遮断时，则接收机因接收不到红外光束即会产生报警信号。
主动红外入侵探测器分类按光束数分类：单光束、双光束、四光束、光束反射型栅式、多光束栅式；按安装环境分类：室内型、室外型；按工作方式分类：调制型、非调制型。
主动红外入侵探测器的探测距离各个品牌都有不同型号，一般会有10米、20米、30米、40米、60米、80米、100米、150米、200米、300米等。
使用实例小超市、便利店客人进出口在进出门口内侧安装一对室内型短距离（≤10米）主动红外入侵探测器，当客人进出时主动红外探测器会发出“报警”信号，该“报警”信号联动叮咚门铃，这样对小超市、便利店的营业员是一个提示，还体现了对客人的迎送之礼，活跃了小超市、便利店的气氛。
窗户入口防范在窗户外侧安装室外型双光束主动红外入侵探测器，一般安装在窗外墙、近窗下沿，该类安装方式比较适合于二楼以上的窗户，以防范爬上来的入侵者，但其安装要求不会影响开窗（指对外开窗，对平移窗和内开窗不会影响。
内侧安装室内型双光束主动红外入侵探测器。
安装在室内窗侧墙面、窗框下沿上方，距窗框下沿80毫米至100毫米效果较好。
但对开窗不要产生影响（指对内开窗，对平移窗和外开窗不会影响）。
用主动红外入侵探测器代替被动红外入侵探测器某计算机机房安装了被动红外入侵探测器后，由于空调间隔启动经常发生误报警，改用主动红外入侵探测器后就消除了误报警现象。
封门：二对双光束主动红外探测器，一对离地150毫米，另一对离地700~800毫米。
封窗：二对双光束主动红外探测器，一对离窗下沿100毫米，另一对离窗下沿600毫米。
住宅小区和单位周界防范由于主动红外入侵探测器具有性能好、安装方便、价格低廉等优点，所以近年来被广泛选用安装于机关、工厂、住宅小区等处的围墙、栏栅上，以对周界侵入进行防范。
无线红外探测器的安装方法以及安装注意事项
无线红外探测器的安装方法以及安装注意事项随着智能家居的普及，无线红外探测器作为智能家居安防设备中的重要一环，也越来越受到人们的关注。
本文将介绍无线红外探测器的安装方法以及安装注意事项。
一、探测器的安装位置安装位置是决定探测器效果的关键因素，合理的位置可以更好地保护你的家庭和财产安全。
以下是探测器的推荐安装位置：1.前门：安装在门厅的天花板中央，可以有效监控门口，及时发现不法入室而行的人。
2.后门：安装在后门正上方，同样可以起到有效监控后门和车库的作用。
3.窗户：安装在窗户的正上方，可以监控窗户，防止窃贼从窗户进入室内。
4.卧室：如果您担心夜间发生盗窃，可以将探测器安装在卧室的天花板中央，监控卧室。
5.社区公共区域：无论是开放式的居民区还是封闭式的社区公寓，都可以安装探测器来监控社区公共区域。
二、安装步骤接下来，我们将介绍无线红外探测器的安装步骤。
1.准备工具：扳手、螺丝刀、钻孔器、电钻、铅笔、墨水笔、螺丝等。
2.开孔：找到安装位置，使用墨水笔或铅笔标记出固定孔的位置，然后使用钻孔器开孔。
3.安装底座：将探测器底座固定在孔上，再用螺丝刀固定底座。
4.安装探测器：将探测器和底座连接起来，注意接线正确。
5.测试：将探测器调至测试模式，测试探测器是否能够正常工作，如果有问题进行排除。
6.完成：最后进行固定，确认无线红外探测器已经安装完成。
三、注意事项在安装无线红外探测器时，需要注意以下事项：1.安装位置的选择。
如上所述，安装位置是影响探测器效果的关键因素，必须选择合理的位置安装。
2.探测器高度的选择。
探测器的高度通常要求在2~3米左右，以保证不会产生误报。
3.探测器安装姿势。
探测器的安装姿势必须垂直放置，并且与地面水平。
4.电源问题。
无线红外探测器需要电源，所以在安装时要注意电源线的安全和合理布置。
5.环境干扰。
探测器对环境的变化比较敏感，因此在安装时要避开电器、供暖器等干扰设备。
6.避免误报。
为了避免因宠物或其它动作引起误报，要注意探测器的灵敏度设置。
无线红外探测器技术原理
无线红外探测器技术原理
无线红外探测器是一种常见的安防设备，它通过红外线感应周围环境的温度变化，从而实现对周围环境的监测和报警。
其技术原理主要包括以下几个方面：
1. 红外线感应原理：无线红外探测器内部装有红外线传感器，
当周围环境的温度发生变化时，红外线传感器就会感应到这种变化，从而产生一个电信号。
2. 信号处理原理：传感器产生的电信号会被无线红外探测器内
部的信号处理器进行处理。
处理器将电信号转换成数字信号，并通过内部的算法进行分析和处理，从而判断周围环境是否存在异常。
3. 信号传输原理：当无线红外探测器判断出周围环境存在异常时，它就会通过无线信号将这个信息传输到控制中心或报警设备。
这个信号会被接收器接收并进行处理，从而触发相应的报警或处理程序。
总之，无线红外探测器技术原理是通过红外线感应、信号处理和信号传输等多个环节来实现对周围环境的监测和报警。
它具有灵敏度高、反应速度快、安装方便等优点，是一种非常实用的安防设备。
- 1 -。
1 探测器的基本工作原理及安装使用
感温探测器
—产品介绍—
JTW-ZCD-G3N智能 电子差定温感温探测器 JTW-ZOM-GST201智能 电子差定温感温探测器 JTWB-ZCD-G1A非编码 电子差定温感温探测器 JTWB-ZCD-G1(Ex)本安型 电子差定温感温探测器
适用于车库、会议室等一些特定场合探测火灾 内置单片计算机，固化高可靠火灾判断程序，性能可靠 采用优质的热敏元件，可准确探测环境温度变化确定报警 非编码探测器报警时，输出阻抗为680 本安型防爆探测器，特别适合于工业场所应用
7.2.6 可能产生阴燃火或发生火灾不及时报警将造成
—产品介绍—
烟温复合探测器
• JTF-GOM-GST601 智能烟温复合探测 • JTFB-GOF-GST601(Ex) 本安型烟温复合探测器
由光电感烟及半导体温度传感器构成的智能化火灾探测器 对国家标准四种火均敏感，适用于绝大多数场所的火灾探测 本安型防爆探测器特别适用于工业场所应用
JTY-HS-G2型智能线型红外光束 感烟探测器
8.2.1 红外光束感烟探测器的光束轴线距顶棚的垂直
距离宜为0.3~1.0m，距地高度不宜超过20m。 8.2.2 相邻两组红外光束感烟探测器的水平距离不应 大于14m。探测器距侧墙水平距离不应大于7m,且 不应小于0.5m。探测器的发射器和接收器之间的距 离不宜超过100m。 保护面积： 最大宽度：14m 探测距离：8m～100m 探测器最大保护面积：14×100＝1400m2
光电感烟探测器
保护面积：当空间高度为6米～12米时，一个光电探测器的保护
面积，对一般保护场所而言为80平方米。空间高度为6米以下时， 保护面积为60平方米。 布线要求：探测器二总线宜选用截面积≥1.0mm2的RVS双绞线， 穿金属管或阻燃管敷设 列场所宜选择点型感烟探测器： 7.2.2.1 饭店、旅馆、教学楼、办公楼的厅堂、卧室、办公室等； 7.2.2.2 电子计算机房、通讯机房、电影或电视放映室等； 7.2.2.3 楼梯、走道、电梯机房等； 7.2.2.4 书库、档案库等； 7.2.2.5 有电气火灾危险的场所。
红外探测器怎么安装
红外探测器怎么安装红外探测器怎么安装导语：红外探测器怎么安装?由于红外探测技术有其独特的优点，使其在军事需求的牵引和相关技术发展的推动下，作为高新技术的红外探测技术在未来的应用将更加广泛，地位更加重要。
红外探测器怎么安装(一)支柱式安装比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，情况正好反过来了，方形支柱在工程界越来越流行。
主要是探测器安装在方形支柱上没有转动、不易移动。
除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。
在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。
关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。
(二)能够提供水平180°全方位转角,仰俯20°以上转角的红外线探测器。
如ALEPH主动红外线探测器HA、ABT、ABF系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。
(三)探测器安装的一般原则设置在通道上的探测器。
其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50㎝以上。
遮光时间应调整到较快的位置上，对非法入侵作出快速反应。
设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。
顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25㎝，以减少在墙上活动的小鸟、小猫等引起误报。
四光束探测器的防误报能力比双光束强，双光束又比单光束强。
侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。
这种方式能避开小鸟、小猫的活动干扰。
每一种方式都又他们自己的`优点或缺陷，工程商对每一种安装方式都又他们自己的偏爱。
用户应根据自己建筑物的特点和防盗要求加以选用。
(四)特别提醒：线路绝对不能明敷，必须穿管暗设，这是探测器工作安全性的最起码的要求。
安装在围墙上的探测器，其射线距墙沿的最远水平距离不能大于30㎝，这一点在围墙以弧形拐弯的地方需特别注意。
光幕安装教程
电梯光幕工作原理及安装-- 本篇以微科917A型号光幕为例一、光幕工作原理红外光幕电梯门保护系统的探测部分由红外发射器及红外接收器组成。
红外发射器、红外接收器内分别直线排列有若干对红外发射管、红外接收管。
红外光幕的发射器在程序控制下由某个发射管发射单束红外线，同时检测对应的一个接收管的接收信号,就形成了一个探测回路。
如果该束红外线顺利到达一个接收管，作为红外光敏元件的该接收管会产生特定强度的信号输出，控制系统即判断为正常情况；如果该束红外线被物体阻挡,对应的接收管无信号输出，或虽有输出,但未达到应有的强度，则控制系统判断为非正常情况,控制系统会向电梯门系统发出信号，使正在关闭的电梯门反转打开.光幕控制系统控制所有的红外发射管按顺序依次发射红外光束,同时按顺序依次判断相应的一个红外接收管的接收信号输出强度，循环扫描，就形成了一道隐形的红外保护光幕.红外发射管的发射及相应红外接收管的接收由控制程序进行同步.红外发射器与红外接收器分别装在电梯轿厢门的两侧,当乘客或物体进出电梯轿厢门平面，阻挡了红外光幕扫描过程中的任何一束，光幕控制系统就会探知，并输出信号给电梯轿厢门系统，使正在关闭的电梯门反转打开，从而起到保护乘客的目的.常见的光幕产品,程序控制芯片及外围电路集成在红外发射器和红外接收器内，能完成光幕发射/接收，信号判断等基本功能，能通过光幕发射器/接收器上发光二极管，给出提示信息，提供简单的安装/故障显示.光幕发射器与接收器分别进行发射/接收的同步.此类光幕的工作电源由电源盒提供.电源盒将交流电源转换为直流电供光幕，并将光幕输出通过继电器等形式输出到电梯门机系统.二、光幕的安装•光幕的安装方式主要有两种：移动式安装、固定式安装。
如右图•移动式安装主要因为开分方式区分，又分为两种如下图实际电梯光幕的安装与更换以移动式安装的中分式进行施工。
1、可能用到的工具及材料：手电钻、试电笔、万用表、十字螺丝刀、一字螺丝刀、扎带、斜口钳、移动插线板、新光幕等2、用万用表、替换法等方式简单检测原电源盒、信号电缆、光幕条（发射器接收器总成）工作是否正常，更换损坏配件即可3、新光幕安装过程如下：A、切断电梯电源，拆旧光幕或安全触板，电源盒、信号电缆.B、装光幕条：规则：两片光幕条在门关闭时距离不小于6mm,光幕下部离轿门地坎距离为2~10mm，两片光幕高度相差不超过1mm，垂直度不大于2mm安装孔位及光幕尺寸见图：轿门原孔位与新光幕孔位不合时需重新钻孔安装光幕条C、信号电缆固定尽可能保持较大弧度的将电缆线固定在轿门上保证轿门开关过程中电缆的任何部位不会受到牵引固定信号电缆信号线缆接电源盒D、电源盒接法：电源盒应尽可能远离门电机、门机变频器及门机动力电缆.将电源盒可靠固定在轿顶上.如果不方便固定的应电源盒与轿顶之间放置绝缘板，保证与轿顶之间的电气绝缘。
无线幕帘式红外探测器使用说明
无线幕帘式红外探测器使用说明1．概述本产品是一款无线幕帘式被动红外探测器，具有全程温度补偿、可靠性高、微功耗等特点。
在设计上采用了先进的技术、微功耗技术和SMT工艺，独特的技术和设计克服了传统的被动红外探测器抗电磁辐射能力弱易产生误报的缺陷，具有抗高强电磁辐射的能力，极大地提高了产品的可靠性；而且非常省电，也极大地提高了电池的使用寿命。
本产品配有旋转支架，安装方便，调整简单。
2．主要性能指标工作温度：－10°C至＋50°C相对湿度：≤95%工作电压：一节9VG6F22M干电池监测状态电流：≤15uA发射状态电流：≤6mA抗电磁辐射：＞30V/m探测范围：100°角度，8m×8m，幕帘夹角2-4°（见图2）发射频率：315M 发射时间：1-2秒发射距离：＞50米（空旷地）规格：10.5cm×6.0cm×4.0cm(无支架)3．安装和使用３.１安装电池图1A．把电池的两极插入电池扣并装入电池槽。
B．盖上前盖等待1分钟，探测器进入稳定工作状态。
3.2支架安装使用时，首先把支架的万向球上的长方形底板插入后盖的槽内，再把底座固定于预定安装位置上，最后把万向球压入底座球窝中即完成支架的安装。
3.3安装（1）可安装在窗户、门等被测区顶部（见图2）；（2）可安装在窗户、门等被测区侧墙上（见图3）（3）可安装在窗户、门等被测区顶部墙角处（见图4）3.4地址和数据码设定A2—A8代表8位地址,D1—D4代表4的每一位中，短路块插在中间和“-”极位(靠近板边)上代表“1”，插在“+位代表“4”，不插短路块代表“3”；在数据位跳线开关的每一位中，插在“+”位短路块代表“1”，插在“-”位短路块或不插短路块代表“0”。
图23.5使用1、探测器上电后，需经过约1分钟的稳定才可使用。
2、探测器安装好后，即可在探测范围内的边缘进行步测。
当人在探测范围内横向行走约3-5步时，探测器能被触发，红灯亮（可适当调整安装角度）；主机（预先设置好地址和数据位）能接收无线报警信息。
无线红外探测器的安装方法以及安装注意事项
无线红外探测器的安装方法以及安装注意事项简介无线红外探测器是一种用于安防领域的设备，能够通过红外线来探测周围环境中的移动物体，用于警报系统等。
本文将介绍无线红外探测器的安装方法及安装注意事项。
安装方法第一步：选择安装位置无线红外探测器应该选在需要进入监控范围的位置安装。
一般来说，可以选择在门口、窗户、楼梯口等位置安装。
注意：不要安装在阳光直射的地方，避免误报。
第二步：准备安装工具安装无线红外探测器需要用到电钻、批头、电池等工具。
在开始安装前，请检查是否具备相应的工具和配件。
第三步：安装无线红外探测器1.首先，将无线红外探测器固定在安装位置上。
2.连接无线红外探测器和警报主机的信号线，确保连接牢固，信号线不易断开。
3.安装电池并启动无线红外探测器。
第四步：测试在确保无线红外探测器已经正确安装并连接正常后，可以进行测试。
在测试之前，需要关闭警报主机，然后在红外探测区域内活动，观察红外探测器是否能够及时发出报警信号。
安装注意事项1.设备要符合国家标准和质量要求。
2.红外探测器的监控范围一般不超过150度，避免遮挡。
3.不要让红外探测器与钥匙、警笛等电磁波频繁接触，以免影响红外探测器的正常使用。
4.在安装时，应当按照设备说明中的要求进行连接，错误的连接会导致设备无法正常工作。
5.清洁无线红外探测器时，应使用干净的软布，不要使用有化学成分的清洁剂，以免损伤设备表面。
6.定期检查设备的正常运行情况，避免设备长期不用导致其失灵。
结论通过阅读本文，我们了解了无线红外探测器的安装方法及安装注意事项。
在安装过程中，需要注意选择合适的安装位置和检查所需的工具与配件。
安装完成后，需要进行测试，并定期检查设备的运行情况。
无线红外幕帘(中文)
无线幕帘红外探测器使用说明书
发射距离：空旷距离不小于 100 米 外型尺寸： 100*55.5*47.5mm
M114-2CVer1.0
安装条件
1 、应避免安装在户外、有宠物的地方、空调附近、热 源附近、太阳直射的地方、转动的物体下面。
2 、安装表面应坚固，且不振动。 3 、将探测器安装在入侵者容易通过的地方。
探测范围图
2m 0m
3m
6m
9m
侧视图
0m
3m
6m
9m
俯视图
注意事项
1、 请 按 说 明 书 正 确 地 安 装 和 使 用 ， 不 可 触 摸 传 感 器 表 面，以免影响探测器灵敏度，如需清洁传感器，请 断开电源后用软布沾少许酒精擦拭。
2、 本 产 品 可 以 减 少 事 故 的 发 生 ， 但 不 能 确 保 万 无 一 失。为了您的安全，除了正确使用本产品，在日常 生活中要提高警惕，加强安全预防意识。
3、 装 好 探 器 前 盖 并 把 面 盖 螺 丝( K A 3 * 8 m m )锁 入 。
4、 将 探 测 器 旋 入 安 装 支 架 上(听 到 一 咔 嚓 的 声 响 说 明 探 测
器 已 旋 入 到 位) ,根 据 需 求 调 节 好 安 装 角 度 。
安装示意图
图一
图二
1
操作说明
1 、功能跳线设置 1 ）、 DELAY 跳针：用于设置报警延时。当设置延时
壁挂安装 入侵者容易通过的地方
不能正对着窗Байду номын сангаас安装
不能安装在冷、热源附近 和转动的物体附近
不能安装在太阳直射的地方
探测器不应安装在有宠物的 地方
安装步骤
干货：红外探测器安装技巧及使用注意事项
干货：红外探测器安装技巧及使用注意事项红外探测器是一种红外线光束遮挡型报警器，发射机中的红外发光二极管在电源的激发下，发出一束经过调制的红外光束（此光束的波长约在0.8～0.95微米之间），经过光学系统的作用变成平行光发射出去。
此光束被接收机接收，由接收机中的红外光电传感器把光信号转换成信号，经过电路处理后传给报警控制器。
由发射机发射出的红外线经过防范区到达接收机，构成了一条警戒线。
正常情况下，接收机收到的是一个稳定的光信号，当有人入侵该警戒线时，红外光束被遮挡，接收机收到的红外信号发生变化，提取这一变化，经放大和适当处理，控制器发出的报警信号。
红外探测器：采用主动红外方式，以达到安保报警功能的探测器。
红外探测器由红外发射机、红外接收机和报警控制器组成。
分别置于收、发端的光学系统一般采用的是光学透镜，起到将红外光束聚焦成较细的平行光束的作用，以使红外光的能量能够集中传送。
红外光在人眼看不见的光谱范围，有人经过这条无形的封锁线，必然全部或部分遮挡红外光束。
接收端输出的电信号的强度会因此产生变化，从而启动报警控制器发出报警信号。
主动式红外探测器有光束之分，光束越多防范的面积越大。
以发射机与接收机设置的位置不同分为对向型安装方式和反射式安装方式，反射型安装方式的接收机不是直接接收发射机发出的红外光束，而是接收由反射镜或适当的反射物（如石灰墙、门板表面光滑的油漆层）反射回的红外光束。
当反射面的位置与方向发生变化或红外发射光束和反射光束之一被阻挡，而使接收机无法接收到红外反射光束时触发报警。
红外探测器安装要求：1、红外探测器通常设置在入侵者可能进入的区域或储放高价值物品的地区，比如一般家庭的客厅、主卧房以及走廊或走道;而一般公司通常将探测器设置在电脑房、走道、仓库和储存区域等。
所以在安装探测器的配线和控制面盘之前，必须熟悉系统的布置，以确定探测器的最佳安装位置。
红外探测器2、探测器的安装高度不是随意的，会直接影响到红外探测器的灵敏度和防小动物的效果，一般壁挂型红外探测器安装高度为2.0-2.2米处。
图文红外探测器原理及安装要点
Ø红外探测器红外线是地磁波谱中的一段，处于微波波段和可见光波段之间，波长在780纳米到100000纳米之间。
利用红外线的基本理论和特点制成的探测器成为红外探测器。
ü主动红外探测器由主动红外光发射器和接收器两部分组成。
红外发射机驱动红外发光二极管发射发射出一束调制的红外光束，红外接收器通过光敏晶体管接收发射端发射的红外辐射能量，并经过光电转换将其转变为电信号。
红外光在人眼看不见的光谱范围，经过光束聚焦，在收发器之间形成红外光束，有人经过这条无形的封锁线，必然全部或部分遮挡红外光束，接收端由于红外光束产生变化将自动识别是否报警。
主动红外探测器结构如下：红外对射探测器在安装部署时，为加大保护面，同时减少误报，一般采用双光束或多光束的方式，只有当多光束当中的两路或多路同时被遮挡时，睬触发报警，此方式可以保证如小动物、树叶、沙尘、雨、雪、雾遮挡则不报警，人或相当体积的物品遮挡将发生报警。
主动红外探测器安装使用要点：¨主动红外探测具有很好的隐蔽性¨主动红外探测器最短遮光时间一般设置成0.02S，即相当于百米速度穿过光束¨主动红外探测器在室外恶劣使用，有效距离明显减少¨光学系统要保持清洁，注意维护保养。
ü被动红外探测器被动红外探测器不需要附加红外辐射光源，本身不向外辐射任何能量，而是由探测器直接探测来自目标的红外辐射，因此称为被动式。
被动红外探测器由光学系统、热传感器及报警控制器组成，其核心部件时热传感器，通过光学系统的配合作用，可以探测某一个立体防范区域内热辐射的变化。
当被防范范围内有目标入侵并移动时，将引起该区域内红外辐射的变化，而红外探测器能探测出这种红外辐射的变化并发出报警信号。
被动红外探测器结构如下：被动红外探测器，其传感器包含两个互相串联或并联的热释电元。
而且制成的两个电极化方向正好相反，环境背景辐射对两个热释电元几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出，一旦入侵人进入探测区域内，人体红外辐射通过部分镜而聚焦，从而被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。
红外幕帘探测器工作原理
红外幕帘探测器工作原理红外幕帘探测器是一种常用的安防设备，它可以通过红外线的发射和接收来检测物体的移动。
其工作原理是基于红外线的特性和红外传感技术。
红外线是一种电磁波，波长比可见光长，人眼无法直接看到。
红外线可以被物体吸收、反射或透过，不同物体对红外线的反射和透过能力不同。
红外线的发射和接收是红外幕帘探测器的关键。
红外幕帘探测器通常由发射器和接收器两部分组成。
发射器发射红外线，接收器接收反射的红外线。
当有物体进入红外幕帘探测器的监测范围时，物体会遮挡掉一部分红外线，这样接收器就会检测到红外线的弱化或中断，从而触发报警或其他反应。
红外幕帘探测器的工作原理可以分为以下几个步骤：1. 发射红外线：红外幕帘探测器的发射器会发射一束红外线，通常是一条水平的幕帘形状。
这条红外幕帘可以覆盖一定的区域，如门口、窗户等。
2. 接收红外线：红外幕帘探测器的接收器会接收反射的红外线。
当没有物体遮挡时，接收器会接收到一定强度的红外线信号；当有物体遮挡时，接收器接收到的红外线信号会变弱或中断。
3. 检测红外线信号：红外幕帘探测器会对接收到的红外线信号进行处理和分析。
如果检测到红外线信号弱化或中断，就说明有物体进入了监测范围。
4. 触发报警或其他反应：当红外幕帘探测器检测到有物体进入时，会触发相应的报警或其他反应。
这可以通过连接到报警器、警铃、摄像头等设备来实现。
红外幕帘探测器的工作原理基于红外线的特性，通过发射和接收红外线来检测物体的移动。
它可以应用于各种场景，如家庭安防、商业安防等。
红外幕帘探测器具有响应速度快、误报率低、安装方便等优点，因此被广泛应用于安防领域。
需要注意的是，红外幕帘探测器在使用过程中也存在一些限制和注意事项。
例如，遮挡物体的材质和形状、红外线的幕帘宽度和高度、环境光的影响等都可能会对红外幕帘探测器的检测效果产生影响。
因此，在选择和安装红外幕帘探测器时，需要根据具体的使用场景和需求进行合理的选择和设置。
幕帘探测器安装与配置说明
幕帘探测器安装与配置说明一、产品概述本产品为无线幕帘型被动红外探测器(以下简称探测器)。
它使用了先进的信号分析处理技术，提供了超高的探测和防误报性能，从设计上保证了产品的稳定性。
当有入侵者通过探测区域时，探测器将自动探测区域内人体的活动。
如有动态移动现象，它则向控制主机发送报警信号。
产品适合家庭住宅区、楼盘别墅、厂房、商场、仓库、写字楼等场所的安全防范。
二、主要技术参数产品名称无线幕帘红外探测器产品型号工作电压DC3V（2*1.5VAA电池）产品类型无线幕帘安装方式壁挂安装工作温度-10℃-+50℃环境湿度5%~95%RH感应角度15°产品尺寸100*55.5*47.5mm三、安装条件1、应避免安装在户外、有宠物的地方、空调附近、热源附近、太阳直射的地方、转动的物体下面。
2、安装表面应坚固且不振动。
3、将探测器安装在入侵者容易通过的地方。
四、操作说明1、功能跳线设置1)DELAY跳针：用于设置报警延时。
当设置延时5秒时，为测试模式，即延时5秒后即可触发第二次；当设置延时5分钟为省电模式。
在此模式下，当探测器被触发后要等待5分钟延时后才能触发第二次。
建议测试完毕后将跳针设置在省电模式。
2)LED 跳针：用于控制LED指示灯，不影响探测器正常工作。
当探测器黄色指示灯亮时，表示电池电压不够，请及时更换电池，以免影响探测器正常工作。
3)RANGE跳针：用于调节探测距离，可根据实际需要调整。
4)编码跳针：用来设置与报警主机之间的地址编码和防区编码。
A0-A7为地址编码，D0-D3为数据编码。
编码型报警主机的地址编码应与报警主机相对应，数据编码用于设置报警防区；学习型报警主机的地址码可随意设置，数据编码应与报警主机对应。
（备注：1527编码的探测器不需设置地址编码）5)测试开关：此开关可作为登录主机的触发开关。
当使用学习型报警主机时，将报警主机设置在学习模式下，按下测试开关，即可将探测器登陆到报警主机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分享红外幕帘探测器的工作原理及安装注意事
项
文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）
分享：红外幕帘探测器的工作原理及安装注意事项
首先先来看看什么是红外幕帘探测器？在智能家居中有什么作用？
方向幕帘红外探测器一般是采用双向脉冲记数的工作方式，即A方向到B方向报警，B方向到A方向不报警。
具有入侵方向识别能力，用户从内到外进入警戒区，不会触发报警，在一定时间内返回不会引发报警，只有非法入侵者从外界侵入才会触发报警，极大的方便了用户在设防的警戒区域内活动，同时又不触发报警系统。
被动红外探测器的组成被动红外探测器主要是探测接收外界的红外辐射，探测器本身不发射任何能量，而只对人体发出的红外线波段敏感。
人体辐射的红外光波长是3～50μm，其中8-14μm占46%，峰值波长在9.5μm，所以被动红外探测器主要是接收波长8~14μm的红外辐射。
被动红外探测器主要由光学系统、热释电红外传感器、运算放大器、信号处理器、报警控制输出等几部分组成。
其核心部件是热释电传感器，通过光学系统的配合作用可以探测到某个立体防范空间内的热辐射的变化。
工作原理被动红外探测器基本工作原理是：当防范区域内有人体移动时，人体发出的红外线经过光学透镜聚焦到热释电红外传感器上，热释电红外传感器感应到红外线信号，输出热电信号，输出的热电信号非常微弱，并且夹杂着很多干扰信号，为此需要设计特殊的热电信号处理电路，在放大热电信号的同时，滤除掉造成干扰的杂波信号。
探测器采用运算放大器，配合周边电路，集成为具有带通滤波器功能的放大电路。
其分离出热电信号，并将其放大数千倍；并通过参数的优化设计，配合比较器电路进一步剔除流动热空气造成的干扰，对两级放大后分离出的热电信号进行分析判断，通过预先设定的判断标准来判定是否报警，如果判断出是报警，则输出一个开关量报警信号。
被动红外探测器的类型被动红外探测器光学系统包括菲涅尔透镜、抛物面反射镜、遮挡片三种类型。
菲涅尔透镜作用有两个：一是聚焦作用，即将热释的红外信号折射（反射）在PIR上；第二个作用是将警戒区内分为若干个明区和暗区。
菲涅尔透镜是凸透镜，将物体的红外影像投射在热电元件表面。
抛物面反射镜构成的光学系统，具有镜体热能吸收少，散射损失小，效率高，成像精度较高等优点，适合长距离大范围红外探测器使用。
遮挡片对辐射源并没有聚焦成像的作用，视区的作用距离很近，通常用于形成红外探测器的下望功能。
热释电红外传感器其热释电器件及前置放大电路封装在圆型金属帽内，金属帽顶部方型开孔镶嵌有抗冷白光的硅红外滤光片，底部有金属引脚，分别为电源引脚，地线引脚，热电信号输出脚。
热释电器件是热释电传感器的核心元件，是将热辐射变为电流的动态能量转换元件，热释电器件的电特征属性是一个以热电晶体薄膜为电介质的平板电容器，随着温度的改变，热电晶体表面自发极化电荷其规模具有跟随变化的性质，即热辐射可引起该电容器的电容量变化，从而可利用这一特性来探测变化的热辐射。
热释电红外传感器包括单元、双元、四元三种类型。
现在主要使用的是双元和四元传感器。
根据说明书确定正常的安装角度安装高度不是随意的，会影响探测器的灵敏度和防小宠物的效果。
试想一下，一个探测器装在2M高度的位置和2.5高度的位置，那么移动物体从地面移动时，切割明区和暗区的频率是不一样的。
不宜面对玻璃门窗被动红外探测器正对玻璃门窗，会有两个问题:一是白光干扰，显然PIR对白光具有很强的抑制功能，但毕竟不是100%的抑制。
因此避免正对玻璃门窗，可以避免强光的干扰。
二是避免门窗外复杂的环境干扰，比如人群流动、车辆等。
不宜正对冷热通风口或冷热源被动红外探测器感应作用是与温度的变化具有密切的关系。
冷热通风口和冷热源均有可能引起探测器的误报，对有些低性能的探测器，有时通过门窗的空气对流也会造成误报。
不宜正对易摆动的物体易摆动的物体将会使微波探测器起作用，因此同样可能造成误报。
古注意非法入侵路线安装探测器的目的足防止犯罪分子的非法入侵，在确定安装位置之前，必须要考虑建筑物主要出人口。
实际上我们防止了出入口，截断非法入侵线路，也就达到了我们的目的。
