波导一微带过渡的鳍线设计

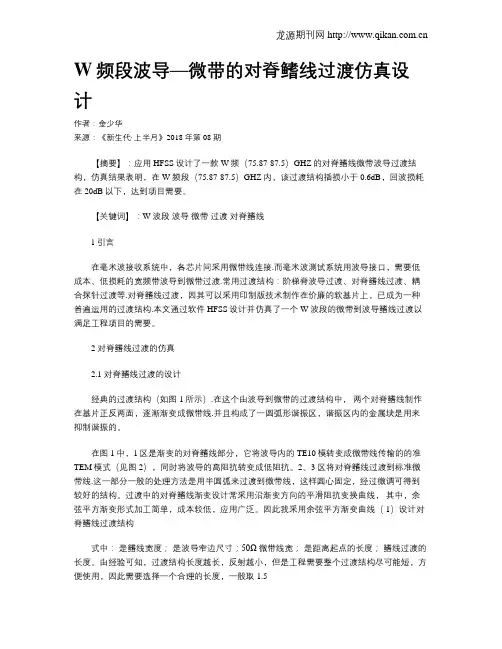

W频段波导—微带的对脊鳍线过渡仿真设计
W频段波导—微带的对脊鳍线过渡仿真设计作者：金少华来源：《新生代·上半月》2018年第08期【摘要】：应用HFSS设计了一款W频（75.87-87.5）GHZ的对脊鳍线微带波导过渡结构，仿真结果表明，在W 频段（75.87-87.5）GHZ内，该过渡结构插损小于0.6dB，回波损耗在20dB以下，达到项目需要。
【关键词】：W波段波导微带过渡对脊鳍线1引言在毫米波接收系统中，各芯片间采用微带线连接.而毫米波测试系统用波导接口，需要低成本、低损耗的宽频带波导到微带过渡.常用过渡结构：阶梯脊波导过渡、对脊鳍线过渡、耦合探针过渡等.对脊鳍线过渡，因其可以采用印制版技术制作在价廉的软基片上，已成为一种普遍运用的过渡结构.本文通过软件HFSS设计并仿真了一个W波段的微带到波导鳍线过渡以满足工程项目的需要。
2 对脊鳍线过渡的仿真2.1 对脊鳍线过渡的设计经典的过渡结构（如图1所示）.在这个由波导到微带的过渡结构中，两个对脊鳍线制作在基片正反两面，逐漸渐变成微带线.并且构成了一圆弧形谐振区，谐振区内的金属块是用来抑制谐振的。
在图1中，1区是渐变的对脊鳍线部分，它将波导内的TE10模转变成微带线传输的的准TEM模式（见图2），同时将波导的高阻抗转变成低阻抗。
2、3 区将对脊鳍线过渡到标准微带线.这一部分一般的处理方法是用半圆弧来过渡到微带线，这样圆心固定，经过微调可得到较好的结构。
过渡中的对脊鳍线渐变设计常采用沿渐变方向的平滑阻抗变换曲线，其中，余弦平方渐变形式加工简单，成本较低，应用广泛。
因此我采用余弦平方渐变曲线（ 1）设计对脊鳍线过渡结构式中：是鳍线宽度；是波导窄边尺寸；50Ω 微带线宽；是距离起点的长度；鳍线过渡的长度。
由经验可知，过渡结构长度越长，反射越小，但是工程需要整个过渡结构尽可能短，方便使用，因此需要选择一个合理的长度，一般取1.5按照上述设计思路，我完成W波段（75.87-87.5）GHZ的过渡设计，介质基片采用RT-duroid 5880 材料（相对介电常数εr= 2 . 2），基片厚度为h = 0 .127mm ，金属条带厚度t=0.017 mm，标准矩形波导，宽a = 1.5494mm，高b =3.0988mm，50Ω微带线金属条带的宽度W = 0.358mm。
一种Ka频段波导微带鳍线转换结构
空间电子技术98 S PAC E ELEC TRON IC TECHNOLO GY2009年第3期一种Ka频段波导微带鳍线转换结构王小伟李家胤周翼鸿(电子科技大学强辐射重点实验室,成都610054)摘要为使波导微带转换的尺寸和性能更优,采用HFSS高频仿真软件里的样条曲线做波导微带转换的鳍线渐变曲线,使波导微带转换的过渡长度与采用其他渐变曲线在相同指标情况下相比更短一些。
转换模型中的介质基片向标准矩形波导宽边两侧延伸四分之一波长并在其上各打一行孔径和间距合适的金属填充通孔,这样既便于固定基片,又能提高鳍线电路的隔离度。
使用HFSS软件对该模型进行仿真优化分析后的结果为:在28. 5～39GHz频带内得到大于25dB 的回波损耗和小于0. 1dB 的插入损耗,基本达到预期目的。
关键词波导微带转换样条曲线鳍线通孔0 引言随着毫米波技术的不断发展, 毫米波混合集成电路以及单片集成电路越来越多地在无线通信和雷达系统中得到广泛应用。
而现有的毫米波测试系统采用的大多是矩形波导接口,这就要求在使用毫米波单片集成电路的系统中寻找一种低成本、低损耗、易制造的宽带矩形波导到微带的过渡。
对于毫米波电路而言,鳍线就是这样一种能用于波导微带过渡的理想短距离传输线。
它具有色散小、单模带宽宽、插损低(高于波导,低于微带) ,准平面电路结构(可以采用与微波集成电路相类似的印刷技术,生产经济性好) ,与半导体和波导器件的兼容性好,对加工尺寸公差的要求不像波导那样严格等优点,现已在毫米波电路中获得了实际应用[ 1 ] 。
目前常用的过渡结构有: 阶梯脊波导过渡[ 2 ] 、对极鳍线过渡[ 3 ] 、耦合探针过渡[ 4, 5 ] 等。
这些过渡结构带宽较宽,插入损耗小。
其中阶梯脊波导过渡加工复杂;耦合探针过渡因波导出口方向与电路平行,使其不满足很多系统结构的要求;而对极鳍线过收稿日期: 2008 - 04 - 29; 修回日期: 2008 - 06 - 30 渡,因其可以采用微波印制版技术制作在价廉的基片上,现在已成为一种普遍运用的过渡结构。
W波段波导—微带对脊鳍线过渡结构设计
Science &Technology Vision 科技视界0引言,。
,,。
:[1,2]、[3~4]。
,,,,。
,。
W 。
,80~95GHz 20dB,0.4dB。
1理论分析。
TE10,TEM 。
,,。
,WR10(2.54mm×1.27mm)。
50Ω[5]。
1。
,TE1090°,TEM [6]。
,,50Ω。
图1矩形波导—微带对脊鳍线过渡结构W 波段波导—微带对脊鳍线过渡结构设计单伟包超高志宇郑晓秦越(中国核动力研究设计院核反应堆系统设计技术重点实验室,四川成都610213)【摘要】文章基于对脊鳍线过渡结构设计并仿真了一种W 波段的矩形波导—微带线的转换器。
该转换器具有平面电路的几何结构优点,且空间体积小、质量轻,可广泛应用于毫米波平面传输线组成的电路中。
通过仿真结果表明:在W 波段(80~95GHz )的频带范围内,该过渡结构的回波损耗小于20dB ,插入损耗小于0.4dB 。
【关键词】W 波段;波导—微带转换;毫米波;对脊鳍线中图分类号:TN02文献标识码:ADOI :10.19694/ki.issn2095-2457.2021.12.45【Abstract 】This paper designs and simulates a W-band rectangular waveguide —microstrip line converter basedon the transition structure of the ridge—fin line.The converter has the advantages of planar circuit geometry structure,small space and light weight,and can be widely used in circuits composed of millimeter wave planartransmission lines.The simulation results show that:in the W band (80-95GHz)frequency band,the return loss ofthe transition structure is less than 20dB,and the insertion loss is less than 0.4dB.【Key words 】W band ;Waveguide to microstrip ;Millimeter wave ;Antipodal finline作者简介:单伟(1993—),男,汉族,硕士研究生,助理工程师,现主要从事核仪表系统技术研究。
基片集成波导及其微带过渡的设计
舰 船 电 子 对 抗
ＳＨ Ｉ ＰＢ０Ａ ＲＤ ＥＬＥＣＴＲ０ Ｎ Ｉ Ｃ０ Ｕ ＮＴ ＥＲ Ｍ ＥＡ ＳＵ ＲＥ Ｃ
Ａ ｕ ．２ １ ｇ ０２
Ｖｏ ． ５ Ｎｏ ４ Ｉ３ ．
第 ３ ５卷第 ４期
基 片集 成波 导及 其 微 带过 渡 的设 计
赵 元 英 袁 皓 ，
收 稿 日期 ： ０ ２ ５—１ ２ １ —０ ０
０ 引 言
矩形 波导具 有 功 率 容量 大 、 耗 小 、 辐射 、 损 无 品 质 因数高 的特点 ， 高频波 段其优 势更 加 明显 ， 在 因此 在微 波 、 米波 电路 和系统 中被广 泛应 用 ， 在许 多 毫 现 毫米波 设备 的输 入 输 出端 口均 为 波 导形 式 。但 是 ， 由于其 体积 大 ， 量 大 ， 本 高 ， 须通 过 各 种 过渡 重 成 必
（． 国 电子 科 技 集 团公 司 １ 所 ， 家庄 ０ ０ ５ ；． １中 ３ 石 ５ ０ １ ２ 云南 大学 ， 明 ６０ ９ ） 昆 ５ ０ １
摘 要 ： 了工作 于毫米波频段 的基片集成波导 （Ｉ ， 了基片集成波 导及其微带过 渡的原理和结构 ， 推 设计 ＳＷ）阐述 公式
导 出过 渡 结 构 中各 种 参 数 的 计 算 方 法 ， 过 ＨＦ Ｓ软 件 进 行 仿 真 ， 作 了 ＳＷ 与 微 带 过 渡 的 样 品并 测 试 ， 果 表 明 通 Ｓ 制 Ｉ 结
ｔ ｎ ｌ Ｓ Ｓｌ ｓ ｈａ 一 １ Ｂ ｒ ｍ ５ ５ Ｇ Ｈ ｚｔ ７ ５ Ｇ Ｈ ｚ． ｕｒ Ｏ Ｓ ｉ ｅ ｓ ｔ ｎ ０ ｄ ｆｏ ３ ． ｏ ３ ．
Ｋｅ ｒ ： ｕｂ ｔ ａ ｅ ｉ ｅ ｒ ｔ ｄ ｗａ ｅ ｉ ｅ； ｃ ｏ ｔ ｉ ｒ ｎｓｔｏ ｉ ｐ ｄ ｎｃ ｙ ｗｏ ｄｓ ｓ ｓ ｒ ｔ ｎｔ ｇ ａ ｅ ｖ ｇｕ ｄ ｍｉｒ ｓ ｒｐ ｔ ａ ｉｉ ｎ；ｍ ｅ ａ ｅ

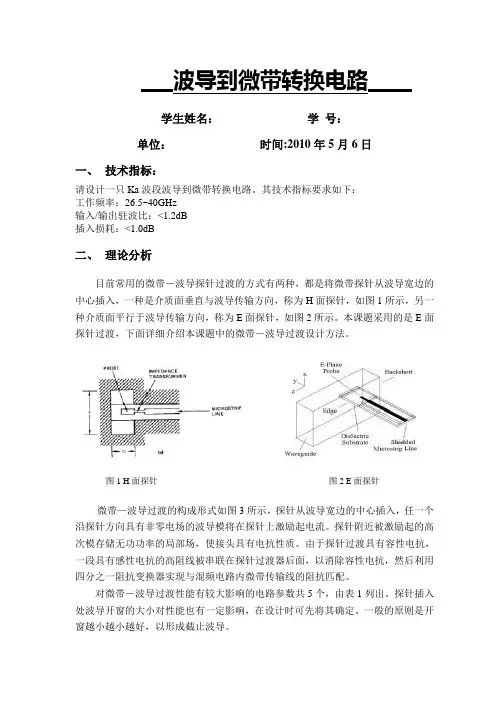

波导到微带转换电路 设计报告
波导到微带转换电路学生姓名：学号：单位：时间:2010年5月6日一、技术指标：请设计一只Ka波段波导到微带转换电路。
其技术指标要求如下：工作频率：26.5~40GHz输入/输出驻波比：<1.2dB插入损耗：<1.0dB二、理论分析目前常用的微带－波导探针过渡的方式有两种，都是将微带探针从波导宽边的中心插入，一种是介质面垂直与波导传输方向，称为H面探针，如图1所示，另一种介质面平行于波导传输方向，称为E面探针，如图2所示。
本课题采用的是E面探针过渡，下面详细介绍本课题中的微带－波导过渡设计方法。
图1 H面探针图2 E面探针微带—波导过渡的构成形式如图3所示，探针从波导宽边的中心插入，任一个沿探针方向具有非零电场的波导模将在探针上激励起电流。
探针附近被激励起的高次模存储无功功率的局部场，使接头具有电抗性质。
由于探针过渡具有容性电抗，一段具有感性电抗的高阻线被串联在探针过渡器后面，以消除容性电抗，然后利用四分之一阻抗变换器实现与混频电路内微带传输线的阻抗匹配。
对微带－波导过渡性能有较大影响的电路参数共5个，由表1列出。
探针插入处波导开窗的大小对性能也有一定影响，在设计时可先将其确定。
一般的原则是开窗越小越小越好，以形成截止波导。
探针距波导终端短路面的长度D我们取四分之波导波长,因为终端短路后，波导内形成驻波，波节间距离为二分之波导波长，取四分之波导波长的短路长度，可以保证探针在波导内处于最大电压，即电场最强的波腹位置，以达到尽量高的耦表1影响微带-波导过渡性能的参数三、设计过程：确定中心频率为大气窗口35GHz，频段为26.5GHz到40GHz。
确定矩形波导尺寸、基板的材料和尺寸以及微带金属条带的初始尺寸并建立模型。
此处采用WR-28标准矩形波导，尺寸为7.112mm*3.556mm，基板材料选用Rogers5880型基片，厚度为0.254mm，相对介电常数为2.2，微带金属条带厚度为0.035mm，由ADS中LineCalc 计算得中心频率35GHz处50欧姆微带线宽度为0.754mm。
