ROTORK电动执行机构全参数设置及操作方法
Rotork电动阀调试步骤

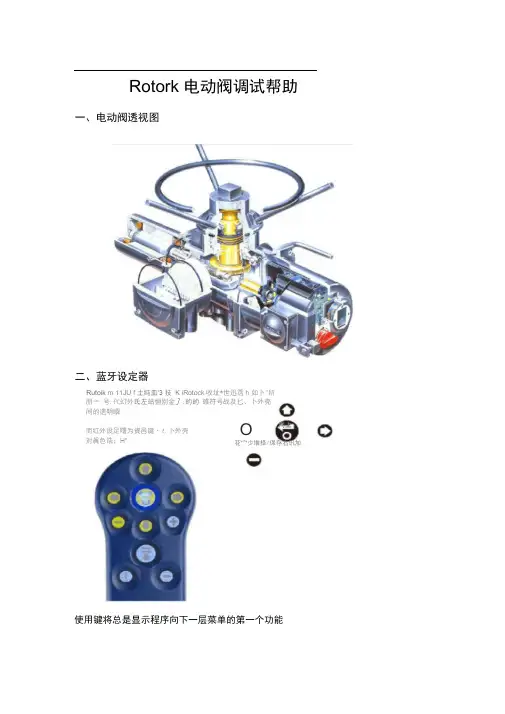

Rotork 电动阀调试帮助一、电动阀透视图二、蓝牙设定器Rutoik m 11JU f 土纯皿’3 技K iRotock收址*世迅霑h 如卜"所朋亠号.代幻外氐左站恒别金］:的的碓符号战及匕、卜外壳间的遗明瞬使用键将总是显示程序向下一层菜单的第一个功能而红外设足曙为資邑键・t.卜外壳対眞色诰；H”O花宀少堆择/保存右讯加向上使用0将总是显示程序同一层菜单向右的功能，并可以循环显示同一层内的功能在设定模式下，。
或O键可以改变设定。
在设定模式下，按白键可以将新的设定输入执行器的存储器中同时按下。
和。
直接返回主界面三、显示屏幕LED |ND|CAr|ON: R = RED, G = GREEN, Y = YELLOW, B - BLUE1. 阀位显示阀位和力矩的主段显示。
阀位显示至1个小数位。
2•模拟评分法当选择模拟力矩（额定值的百分比）或定位（%位置/设定位值）主屏幕时，使用0%八-100% 的比例显示。
3. 红外线LED使用于旧型号的设定器，发起蓝牙无线技术的数据连接。
4. 双位置LED包括2个黄色指示中间位置和2个颜色（红/绿）指示行程终端。
5•蓝牙指示LED双亮度LED，用于指示无线蓝牙技术的有效连接。
6•报警图标用于显示阀门、控制及执行器报警。
在主显示屏上方带有该报警指示的故障文字说明。
7•电池报警图标此图标在电池电量低或电池没电时显示，上述文字显示屏同时显示 low"（电池电量低）或"Battery Flat"（电池没电）。
8•红外图标此图标在有红外线通讯时闪烁。
按下按键时， LED 也闪烁。
9. 开度百分比图标当显示整数开度值时10. 通电后，LCD 白色背景灯将点亮，在所有亮度对比条件下均有最佳视觉效果。
为了显示更多阀位指示，默认情况下，LCD 两侧的LED 指示灯用于指示全关（绿 色）、行程中间（黄色）和全开（红色）。
这些LED 可在设定菜单中进行全部设置或订 购时根据要求进行设置。
ROTORK电动执行机构参数设置及操作方法
ROTORK 电动执行机构参数设置及操作方法作者：杨潇波 2013年10月22日 来源： 浏览量：1181字号：T | T 1结构ROTORKIQ 系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。
它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。
ROTOKIQ 系列使用非侵入式手持红外线IQ 设定器1 结构ROTORK IQ 系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。
它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。
ROTOKIQ 系列使用非侵入式手持红外线IQ 设定器完成对力矩、限位以及一级、二级设定的。
IQ 的结构如图1所示。
图1 IQ 的结构2 IQ 执行器的操作方法2.1 手动操作压下手动/自动手柄，使其处于手动位置。
旋转手轮以挂上离合器，此时松开手柄，手柄将自动弹回初始位置，手轮将保持啮合状态，直到执行器被电动操作，手轮将自动脱离，回到电机驱动状态。
如果需要，可用一个带6.5mm铁钩的挂锁将离合器锁定在任何状态。
2.2 电动操作检查电源电压，应与执行器铭牌上的标识相符，然后即可开启电源。
无需检查相位。
如果没有进行初步检查，则不要进行电气操作，至少要用红外线设定器来完成初级设定。
选择现场/停止/远程操作：红色选择器可选择现场或远程两种操作，当选择器锁定在就地或远程位置时，停止功能仍然有效。
选择器也可锁定在停止状态，以防止现场或远程的电动操作。
逆时针旋转红色选择器旋钮至现场位置，相邻的黑色旋钮可分别转至开和关的位置；顺时针旋转红色旋钮则停止运行。
如果逆时针旋转红色选择器旋钮至远程位置，远程控制只能用于开和关，此时顺时针旋转红色旋钮仍可使执行器停止运行。
3 IQ执行器的功能检查参数设置3.1 基本参数设定方法ROTORK IQ系列执行器是全世界首家推出无需打开电气端盖即可进行调试和查询的阀门执行器。
ROTORK3代调试步骤
1. 第一步初始界面，调试时需要把切换开关打到现场就地位置，按初始界面，显示界面如图中所示Limits 主要进行阀门开关方式，开关限位，以及扭矩的设定Indication 主要设定LED显示和开关触点Control 就地跟远程控制一些参数设定ESD ESD参数设定Security 密码设定Defaults 恢复出厂设定2.阀位设定，选择图中Limits，按进入关限位调试界面，Direction 开关方向，默认ClockActiom 开关方式 Limit 限位 Torque 力矩Torque 开关阀力矩值的设定Set Limit 设定开关限位进入该界面后，按选择菜单，Direction 默认Clock，按下“”键以选择“ Close Settings”（关设定）中“Direction”方向）功能。
用或进行选择。
按下键进行确认。
Action 选项选择Limit按下“”键以选择界面，用或进行选择，按下键进行确认。
Torque 力矩值选择60%左右，这个跟阀门实际需要的扭矩为准，按下“”键以选择界面，用或进行增减，按下键进行确认。
Set Limit首先将电动头涡轮箱出的2个限位螺栓松出，按下遥控器“”键以选择界面，首先设定阀门关限位将执行器和阀门动作至全关位置后（可以手轮顺时针转动，手轮上有指示），手轮在往开方向回半圈到一圈，然后电动头涡轮箱上面的螺栓（靠近电动头）往里面拧，直到顶住后往外退出1-2圈，锁紧螺母，按下键进行确认关阀限位。
设定阀门开限位：将执行器和阀门动作至全开位置后（可以手轮逆时针转动，手轮上有指示），手轮在往关方向回半圈到一圈，然后电动头涡轮箱下面的螺栓（底部的）往里面拧，直到顶住后往外退出1-2圈，锁紧螺母，按下键进行确认开阀限位。
3.Indication主要设定LED显示和开关触点开关触点按下“”键以选择界面，用或进行增减，按下键进行确认。
LED 显示4.Control 就地跟远程控制一些参数设定就地参数设定 Maintained 保持远程控制参数设定5.Security 密码设定6.Defaults 恢复出厂设定（注：可编辑下载，若有不当之处，请指正，谢谢!）。
Rotork电动执行机构调试手册
目录1.简介 ____________________________ 2 1.1 使用Rotork 设定工具 __________ 2 1.2 连接至执行器 ________________ 4 1.3 密码安全 ____________________ 52.设置 ____________________________ 6 2.1 设置–限位 ___________________ 6 2.2 设置–指示 ___________________ 9 2.3 设置–控制 __________________12 2.4 ESD ______________________302.5 安全 ______________________32 2.6 默认值 ____________________33IQ 范围IQ配置、状态和监控用户手册签发日期2013年4月2IQ3状态和监控–章节：简介1. 简介该手册提供了有关执行器设置和分析的说明。
我们重新组织了文件结构，将有关使用设置工具、按键导航和密码安全的说明包含于第1部分，当按照第2至第5部分中的要求进行设置和查看信息时必须应用第1部分中的这些说明。
因此，在继续进行前，用户必须熟悉第1部分中所含的操作。
应与执行器随附的PUB002-039，IQ系列安全使用、安装、基本设置及维护手册结合阅读。
1.1 使用Rotork设定工具设定器用于连接至执行器、浏览菜单、更改设置和查看执行器显示屏上所示的信息。
名称一般操作1. 键向上滚动。
2. 键向下滚动/连接3. 键减小数值/切换设置/向左滚动。
4. 键增大数值/切换设置/向右滚动。
5. 键选择加亮的项目。
保存加量的设置。
停止执行器运行（当设置工具控制启用时，参见第2.3.1部分）。
6. 键返回上一个菜单。
7. 键在数据记录器力矩图上的标准和缩放视图之间循环。
8. 键执行在Rotork蓝牙®设定器上存储的预设值操作。
ROTORK电动阀设定步骤
ROTORK电动阀设定步骤第一步：了解阀门和执行器的类型和规格在进行设置之前，了解阀门和执行器的类型和规格对于正确设置非常重要。
需要了解阀门的类型（球阀、蝶阀、闸阀等）、阀门的尺寸和材料，以及执行器的类型和能力等。
第二步：安装执行器首先，确保所有的机械连接已正确安装和连接。
根据执行器的型号和规格，使用适当的支撑和固定装置将执行器安装在阀门上。
第三步：电气连接将执行器的电源线连接到适当的电源。
确保所有的电源线都正确连接，并按照电器图纸上的说明进行连接。
第四步：旋转限位开关设置执行器上通常有两个限位开关，分别对应阀门的全关和全开位置。
根据所需的阀门行程和位置，调整这两个限位开关的位置和角度。
第五步：调整初始位置在设置之前，必须将阀门和执行器手动操作至完全关闭的位置。
通过执行器上的手动操作功能，将阀门手动关闭。
第六步：配置执行器控制器根据系统需求和操作方式，设置执行器控制器的参数。
这些参数可能包括执行器的行程时间、阀门行程的反馈信号、启动和停止模式以及其他相关参数。
根据执行器和控制器的型号和规格，按照相关的操作手册进行配置。
第七步：测试和调整完成以上步骤后，进行测试和调整以确保阀门和执行器的正常工作。
执行器通常具有手动操作功能，可以通过手动操作来检查阀门的行程和操作。
在测试时可以进行一些常规动作，如打开、关闭和调节阀门，以确保执行器和阀门的正常运行。
第八步：记录设置参数在设置完毕后，将所有的设置参数记录下来。
这些设置参数将在以后的操作和维护中非常有用。
以上就是ROTORK电动阀设定的主要步骤。
每个具体的设置过程可能会有所不同，但总体来说，理解阀门和执行器的类型和规格，正确安装执行器，进行电气连接，设置旋转限位开关和初始位置，配置执行器控制器，测试和调整，以及记录设置参数是设置ROTORK电动阀的基本步骤。
Rotork电动执行器操作规程
ROTORK电动执行器操作规程一、就地控制的电动操作1、开机前检查（1）确认手动/自动选择手柄的确脱离手动定位，已经复位于初始位置；（2）确认电源电压与执行器铭牌上的标称相符，即可开启电源；（3）确认电动执行器处于电源连通状态,液晶显示屏的淡黄色背景灯和一个指示阀位的指示灯也将点亮，显示屏上可以看到阀门开启的百分数或行程末端的符号；（4）确认红色选择器,被锁定在LOCAL(现场控制)位置；（5）最后确认该电动执行机构,正确进入待机状态。
2、开启阀门（1）旋启红色选择器于OPEN（2）显示器上红色指示灯闪烁，液晶显示屏上显示●%-OPEN电动执行器驱动阀门处于全开位置3、关闭阀门（1）旋启红色选择器于CLOSE（2）显示器上绿色指示灯闪烁，液晶显示屏上显示●%-CLOSE电动执行器驱动阀门处于全关位置4、停止启闭阀门（1）顺时针选择红色选择器至STOP；（2）显示器上黄色指示灯亮；（3）液晶显示屏上显示××%中间位置或某个位置；（4）电动执行器驱动阀门可停在中间任意位置。
二、就地控制的手动操作1、确认执行器电源已断开，电机已停止转动；2、压下手动/自动手柄，使其处于手动定位；3、旋转手轮挂上离合器；4、松开手柄，手动/自动手柄将回到初始位置，手轮轴上的离合器将保持啮合状态；5、操作者顺时针旋转手轮，可关闭阀门，阀门顶端阀位指示器箭头，与管道气体走向垂直，阀门全关；6、操作者逆时针旋转手轮，可开启阀门，阀门顶端阀位指示器箭头，与管道气体走向平行，阀门全开；7、执行器实施电动操作时，手轮将自动脱离手动操作状态。
三、注意事项远程控制功能的实施全部纳入无锡—张家港输气管道SCADA系统统一控制，不属于本规程实施范围。
ROTORK电动阀操作及维护说明
ROTORK电动阀操作及维护说明一. 电器操作就地控制将红色的旋扭打到就地位置，操作黑色旋扭就可开关，当需要停止时，将红色旋扭打到停止位置即可。
远程控制将红色旋扭打到远程位置就可以远程操作，此时就地的停止旋扭仍可以使其停止。
显示-----报警指示IQ的报警显示可以显示控制系统的问题，执行机构的问题，阀的组成问题，和电池报警指示。
分别有一个不同的图标来代表所出现的问题，依据此信息就可解决问题。
当有报警出现时，也可以利用帮助菜单来判断问题。
按遥控器上向下的箭头两次，帮助的屏幕就会出现。
常见的故障有：H1 电气操作系数不正确H2 检查电池电压H3 检查限位开关和执行机构的电源状态是否正确H4 检查输入信号H9 原因不确定主菜单：(按↓键，停留片刻后，按→就可观察如下参数)位置显示扭距和位置显示P PC Ir 密码改变密码通讯Cr 程序支C1 C2 C3 关反向关动作开动作Tc To 扭距关扭距开LC Lo 限位关限位开50 阀位显示说明：C1 关方向手动操作执行机构或阀确定正确的关闭反向。
进入菜单用+或—键显示确认的关闭反向。
显示C是顺时针为关，显示A是逆时针为关。
确定好反向后，按确认键。
C2 关动作进如菜单后，用+或—键来选择希望的选项。
Ct表示关闭是扭距作用，CL表示关的限位开关作用。
此参数是有阀的特点所决定的，我们的阀是蝶阀，参数应设为限位作用。
C3 开动作与关动作的意义是一样的。
Ot表示扭距，OL表示限位。
Tc关扭距值进入菜单后可用+—键输入期望的值，默认值是扭距率的40%。
To 开扭距值与关的意义一样，默认值为40%LC设定关极限手动将阀转到关的位置，后进入菜单，按确认键后，出现两个闪动的棒状光标，并且关闭的知识灯亮，表示此位置已被确认。
Lo 设定开极限与关极限的设定方法一样。
其他功能（一直压住向下的箭头直到Cr出现）位置显示扭距和位置显示P PC Ir 密码改变密码触点功能值形式Cr 触点S1 r1 r1 r1主参数触点S2 r2 r2 r3触点S3 r3 r3触点S4 r4 r4 r4控制模式ESD 过热保护连锁就地停就地维2线外部控制扭距组态动作形式旁路超弛超弛护控制控制连锁条件旁路A3 A4 A5 A可选功能外部指示触点CPT 远程控制远控源总线系统中断时间遥控器就地失电禁止OE OF Od OP OJ Or OS帮助屏H1 H2 H3 H4 H5 H6 H9默认值d1 d2返回到阀位显示说明：㈠指示的触点S1，S2，S3，S4的功能可以随意设定，但默认的功能如下：S1 CL 关的极限位指示常开S2 OP 开的极限位指示常开S3 CL 关的极限位指示常闭S4 OP 开的极限位指示常闭触点的功能设定：进入到此处菜单后，用+或—键找出所期望的功能后按确认后即可。
ROTORK电动阀操作及维护说明
ROTORK电动阀操作及维护说明一、ROTORK电动阀的操作方法1.手动操作：先将电动阀的手动动作功能切换到手动模式，然后使用手动控制装置（如手轮）进行操作。
当需要切换回自动模式时，只需将手动动作功能切换到自动模式即可。
2.自动操作：将电动阀的电源接入电源插座，打开阀门控制系统，并确保电动阀与控制系统正常连接。
通过控制系统的操作面板或远程控制器，设置电动阀的开启和关闭状态，调整阀门的开度。
可根据需要设置自动开启和自动关闭的时间，或者设置阀门的开度范围。
二、ROTORK电动阀的维护方法1.定期检查电动阀的外观和连接部分，确保没有松动、磨损或其他损坏现象。
如果发现有异常，应及时修复或更换。
2.清洁电动阀的外壳和阀门表面，可使用软布和温水轻轻擦拭。
注意避免使用有机溶剂或酸碱性清洁剂，以免损坏表面涂层。
3.对电动阀的电源线路进行定期检查，排除电源线路接触不良、线束老化等问题。
确保电源线路的安全可靠运行。
4.定期检查电动阀的电动机和传动装置，确保正常工作。
清洁传动部分，去除灰尘和杂质。
如果发现电动机和传动装置噪音过大、发热或其他异常状况，应及时维修或更换。
5.润滑电动阀的运动部件，使用适合的润滑剂，避免干燥和摩擦过大。
定期添加润滑油或脂，具体根据使用频率和工作环境而定。
6.检查电动阀的控制系统和设备，确保正常工作。
排除控制系统故障和设备损坏，确保电动阀的自动控制可靠性。
7.检查阀门的密封性能，防止漏气或漏液现象。
定期更换密封圈和密封材料，确保阀门的密封效果。
8.不要随意拆卸电动阀的内部机械部件，以免影响阀门的正常工作。
如需拆卸和维修电动阀，应由专业技术人员进行操作。
以上是ROTORK电动阀的操作和维护方法，希望对用户有所帮助。
在操作和维护时，请严格按照说明书和相关规范进行，确保人员安全和设备正常运行。
ROTORK电动执行机构操作规程
ROTORK电动执行机构操作规程梁平输气站ROTORK电动执行机构操作规程(编写人:王春成董光亮高志国张娟田明李晓亮)一、工作原理及描述ROTORK电动执行器的基本功能是开、关阀，也可以让阀芯处在全开与全关之间的任一状态。
但是一般情况下不要让阀处于中间状态。
执行器操作有手动和自动两种方式，其中自动方式分就地控制和远程控制。
根据现场管理或安全的需要，可以用挂锁锁定在就地/停止/远程的其中一个位置。
执行机构适合的工作环境温度在-30?至+70?，ROTORK执行器正确安装、密封和调试后，可实现多年无故障运行。
一般使用人员无须对其进行调整或设定。
当需要对原设定参数进行修改时，应由专业技术人员通过设定器或便携机进行修改。
执行器两次操作不能实现开、关阀功能或显示故障代码时，应停止自动操作，通知专业技术人员或供应商提供帮助。
二、操作方法1、现场电动开阀操作首先确认电源正常，手动/自动选择柄未锁止在手动位置，然后旋转执行器红色旋钮让“;”标记与壳体上的“?”标记正对，再顺时针旋转执行器黑色旋钮，让“” 标记与壳体上的“?”标记正对，即实现现场电动开阀操作。
在开阀的进程中液晶显示器显示开度的百分比，全开后液晶显示器上红色指示灯亮。
如果在开阀操作中需停止开阀，只需将执行器红色旋钮上的“STOP”标记与壳体上的“?”标记正对，执行器停止动作。
此时液晶显示器上黄色指示灯亮，并显示开度的百分比。
2、现场电动关阀操作首先确认电源正常，手动/自动选择柄未锁止在手动位置，然后旋转执行器红色旋钮让“;”标记与壳体上的“?”标记正对，再反时针旋转执行器黑色旋钮，让“” 标记与壳体上的“?”标记正对，即实现就地电动关阀操作。
在关阀的进程中液晶显示器显示开度的百分比，全关后液晶显示器上绿色指示灯亮。
如果在关阀操作中需停止关阀，只需将执行器红色旋钮上的“STOP”标记与壳体上的“?”标记正对，执行器停止动作。
此时液晶显示器上黄色指示灯亮，并显示开度的百分比。
ROTORK电动执行机构接线与调试
一、接线 二、调试
ROTORK电动执行机构接线与调试
一、接线
以下以模拟量（4~20mA）控制的调节阀，顺时针关阀，开关阀为限位方 式为例，说明接线与调试步骤： 拉电后根据需要接线 确认动力电源已拉电，接线前用万用表确认不带电，进行接线： 必接线： 动力电源：1、2、3 内部 24V （-）：4—41短接 内部 24V （+）：5－39短接 模拟量指令：26＋ 27－ 模拟量反馈：22＋ 23－
”标记与壳体上的“▲”标记正对。
ROTORK电动执行机构接线与调试
2、进入执行器的设定程序 正常操作：按键 注意：只有当屏幕出现两个“设定条”后，才能进行设置操作，不然只能 进行参数浏览。 详细说明： 进入设置模式--口令
ROTORK电动执行机构接线与调试
3、关阀方向设，
ROTORK电动执行机构接线与调试
9、设定开限位：LO 正常操作：在“LC”菜单下， 按 键，显示“LO”，手动 操作阀门至全开位置，再回打 1/2圈，按 键，开限位闪 烁保存。
ROTORK电动执行机构接线与调试
10、放回阀位显示 正常操作：按 键，直至显示阀位。 以下有四种方式可返回阀位显示状态
ROTORK电动执行机构接线与调试
5、开阀方式：C3 正常操作：在“C2”菜单下，按 键， 显示“C3”，按 或 使“C3”参 数显示为“OL”则为限位开，按 键，开阀方式闪烁保存。 详细说明： 执行器可被设定为力矩开 - 用于回座 阀; 限位开 - 非回座。
ROTORK电动执行机构接线与调试
6、关阀力矩设定：tC 正常操作：在“C3”菜单下，按 键， 显示“tC”，按 或 可修改力矩 值，按 键，关力矩闪烁保存。
ROTORK调试步骤
ROTORK执行器-AWT型设备简述ROTORK 执行器的马达具有较大的启动力矩，确保阀门在全关时能够及时打开，除非力矩超出范围或电压太低。
三相交流马达的参数等级为；380V。
热敏开关：为了保护马达，马达绕组中埋入三个热敏开关，开关接点接入马达控制回路，防止电动机升到很高的温度从而保护电动机。
马达温度高于140℃时，热敏开关动作，开关接点断开，电动机跳闸，当温度下降至120℃以后，热敏开关重新闭合，再次启动电动机。
限位开关、力矩开关和可选的位置反馈装置是控制单元的组成部分，阀门的开关位置测量是两个独立的系统，接入控制单元，限位开关：阀门的行程靠电子开关进行控制，两个可调的、往复的机械计数齿轮装置，带动限位开关，当阀门行进到极限位置时，断开电机控制回路。
力矩开关：力矩开关工作在蜗轮部分，力矩开关动作的数值能很容易地在拔盘上设定。
力矩开关作为一个过负荷保护，作用于阀门的整个行程，机械表盘位置指示器：阀门位置指示器是一个可调节的圆盘，带有”OPEN”和”CLOSE”字样，圆盘可以通过一个开关盖上的圆形玻璃观察在手动方式下，限位开关设定和紧急操作是可行的，当执行器在手动方式时，可以进行手动操作，马达驱动被隔离。
当马达启动时，手动操作自动被解除，电动操作期间，手轮是不转动的。
当执行器有特殊的操作要求时，紧急操作是可行的。
调试步骤：1．手动操作阀门至中间位置检查三相电源的转动方向与电动执行器标注的方向是否一致，如果方向是错误的，切断电源，更换U1 和W1 上的两根电源线。
2．手动进行信息传动，分别校对开行程、关行程、开力矩、关力矩，如果与热力配电柜及DCS处显示状态不一至，检查并且改正控制回路3．设定限位开关操作执行器直到阀门到达全关位置，考虑阀门过度转动的可能，关位要留有一定的余度，调节关方向固定螺母，使关限位开关刚好压上即关限位开关动作。
操作执行器直到阀门全开，转回一圈或多于一圈，留有阀门过开的余度，调节开方向固定螺母，使开限位开关刚好压上即开限位开关动作。
ROTORK电动执行机构参数设置及操作方法
ROTORK电动执行机构参数设置及操作方法作者：杨潇波 2013年10月22日来源：浏览量：1181字号：T | T1结构ROTORKIQ系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。
它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。
ROTOKIQ系列使用非侵入式手持红外线IQ设定器1 结构ROTORK IQ系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。
它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。
ROTOKIQ系列使用非侵入式手持红外线IQ设定器完成对力矩、限位以及一级、二级设定的。
IQ的结构如图1所示。
图1 IQ的结构2 IQ执行器的操作方法手动操作压下手动/自动手柄，使其处于手动位置。
旋转手轮以挂上离合器，此时松开手柄，手柄将自动弹回初始位置，手轮将保持啮合状态，直到执行器被电动操作，手轮将自动脱离，回到电机驱动状态。
如果需要，可用一个带铁钩的挂锁将离合器锁定在任何状态。
电动操作检查电源电压，应与执行器铭牌上的标识相符，然后即可开启电源。
无需检查相位。
如果没有进行初步检查，则不要进行电气操作，至少要用红外线设定器来完成初级设定。
选择现场/停止/远程操作：红色选择器可选择现场或远程两种操作，当选择器锁定在就地或远程位置时，停止功能仍然有效。
选择器也可锁定在停止状态，以防止现场或远程的电动操作。
逆时针旋转红色选择器旋钮至现场位置，相邻的黑色旋钮可分别转至开和关的位置；顺时针旋转红色旋钮则停止运行。
如果逆时针旋转红色选择器旋钮至远程位置，远程控制只能用于开和关，此时顺时针旋转红色旋钮仍可使执行器停止运行。
3 IQ执行器的功能检查参数设置基本参数设定方法ROTORK IQ系列执行器是全世界首家推出无需打开电气端盖即可进行调试和查询的阀门执行器。
当执行器与阀门连接可靠后，接通主电源，并将执行器选择在就地或停止位，使用所提供的红外线设定器进入执行器的设定程序，即可对行程末端的限位方式、力矩值和限位以及其它所有控制和指示功能进行设定。
锅炉rotork执行机构调试与常见故障处理
开阀方式
再按→向右走C3（开阀方式），用+或-选择更改 OL(限位开)，OT（力矩开），根据需要更改确认 即可。
↓
关阀、开阀力矩值
tC 关阀力矩值 tO 开阀力矩值
关阀力矩值设定
按↓向下走显示tC（关阀力矩值）出场默认设定为 40，现场根据需要更改用+或- 一般设定65-75之 间即可，如不够用有过力矩现象可再向大设定。
关阀力矩值 → 开阀力矩值
↓
↓
LC → LO
关阀限位 → 开阀限位
↓
↓ቤተ መጻሕፍቲ ባይዱ
50
阀位显示
遥控器
性能 电源: 2节1.5V电池（已提供并安装） 操作距离：使用距离 0.75米 (距执行器显示窗口) 名称 说明 1. ↓显示向下一个功能 2. ↑显示向上一个功能 3. →显示向右一个功能
远程控制设定
按↓向下走OE附加触点(S5-S8)（订货需要提出否 则没有）按→向右走一直走到OD（远程控制原） 将其选项用加减键更改为re即可，开关门二级设 定就设定完毕了。
↓
调节门二级设定：
密码确认：首先用遥控器按↓向下键走一下会显示 执行机构当前所输出力矩值，再向下走显示（P ？ID），按确认键上下显示两条横线说明密码正 确，可更改设定，如没有则不能更改设定。
↓
↓
初级功能 触点S2 → r1 → r2 → r2
↓
触点S3 → r3 → r3 → r3
↓
触点S4 → r4 → r4 → r4
↓
ESD ESD ESD ESD超越 就地控制
力矩开关
可使用 方向 触点方式 联锁 保持 两线控制 两线控制 外部联锁 条件控制 旁路
ROTORK电动执行机构参数设置及操作方法
ROTOR电动执行机构参数设置及操作方法作者：杨潇波2013年10月22日来源：浏览量：1181字号：T | T1结构ROTORKIQ系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。
它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。
ROTOKIQ系列使用非侵入式手持红外线IQ设定器1结构ROTORK IQ 系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。
它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。
ROTOKIQ系列使用非侵入式手持红外线IQ设定器完成对力矩、限位以及一级、二级设定的。
IQ的结构如图1所示。
图1 IQ的结构2 IQ执行器的操作方法2.1手动操作压下手动/自动手柄，使其处于手动位置。
旋转手轮以挂上离合器，此时松开手柄，手柄将自动弹回初始位置，手轮将保持啮合状态，直到执行器被电动操作，手轮将自动脱离，回到电机驱动状态。
如果需要，可用一个带 6.5mm铁钩的挂锁将离合器锁定在任何状态。
2.2电动操作检查电源电压，应与执行器铭牌上的标识相符，然后即可开启电源。
无需检查相位。
如果没有进行初步检查，则不要进行电气操作，至少要用红外线设定器来完成初级设定。
选择现场/停止/远程操作：红色选择器可选择现场或远程两种操作，当选择器锁定在就地或远程位置时，停止功能仍然有效。
选择器也可锁定在停止状态，以防止现场或远程的电动操作。
逆时针旋转红色选择器旋钮至现场位置，相邻的黑色旋钮可分别转至开和关的位置；顺时针旋转红色旋钮则停止运行。
如果逆时针旋转红色选择器旋钮至远程位置，远程控制只能用于开和关，此时顺时针旋转红色旋钮仍可使执行器停止运行。
3 IQ执行器的功能检查参数设置3.1基本参数设定方法ROTORK IQ系列执行器是全世界首家推出无需打开电气端盖即可进行调试和查询的阀门执行器。
当执行器与阀门连接可靠后，接通主电源，并将执行器选择在就地或停止位，使用所提供的红外线设定器进入执行器的设定程序，即可对行程末端的限位方式、力矩值和限位以及其它所有控制和指示功能进行设定。
rotork(罗托克)智能型电动执行机构操作方法
rotork（罗托克）智能型电动执行机构操作方法
●电动操作：在执行机构控制箱的显示窗口下面有两只旋钮，红
色的为选择旋钮，它有三个操作位置：远程、停止、就地；黑色的为操作旋钮，它有两个方向操作：顺时针旋转关闭阀门，逆时针旋转开启阀门，将选择旋钮开关旋至就地位置，顺时针旋转黑色操作旋钮，则执行机构向关闭阀门方向运行。
●如果执行机构内部设置或功能端子接线设为自保持，就是松开
操作旋钮，执行机构也将一直向关闭方向运行，直到设置的0%行程为止，除非将选择旋钮切换至停止位置，执行机构才停止工作。
如果执行机构设置为点动，则旋一下操作旋钮，执行机构就在该方向上动一下。
按住不动，则执行机构运行至全行程才停止。
逆时针旋转黑色操作旋钮，执行机构向开阀方向运行。
工作状况和顺时针关阀相同。
●人工操作：
●将执行机构上的选择旋钮处于就地控制，用力压下手/自动切换
杆，操作手轮即可。
压不下手/自动切换杆时，则可边旋转手轮边用力压即可。
●遥控操作：
●将执行机构上的红色选择旋钮旋至就地位置，则使用遥控器实
现遥控操作和功能参数设置操作。
●遥控操作功能为：①开方向运行操作②关方向运行操作③停止
执行机构运行操作。
●如果执行机构内部设置为点动，则开、关方向运行为点动操作。
●如果执行机构内部设置为自保持，则开、关方向运行时为自保
持操作。
要停止执行机构就按一下“STOP”按钮即可。
●远程控制：
●将红色选择旋钮旋至远程，则执行机构接受标准的控制信号，
或开、或关、或停止。
●rotork（罗托克）智能型电动执行机构。
ROTORK电动执行机构操作规程(可编辑)
ROTORK电动执行机构操作规程（可编辑）(文档可以直接使用，也可根据实际需要修改使用,可编辑推荐下载）梁平输气站ROTORK电动执行机构操作规程（编写人：王春成董光亮高志国张娟田明李晓亮）一、工作原理及描述ROTORK电动执行器的基本功能是开、关阀，也可以让阀芯处在全开与全关之间的任一状态。
但是一般情况下不要让阀处于中间状态。
执行器操作有手动和自动两种方式，其中自动方式分就地控制和远程控制。
根据现场管理或安全的需要，可以用挂锁锁定在就地/停止/远程的其中一个位置。
执行机构适合的工作环境温度在-30℃至+70℃，ROTORK执行器正确安装、密封和调试后，可实现多年无故障运行。
一般使用人员无须对其进行调整或设定。
当需要对原设定参数进行修改时，应由专业技术人员通过设定器或便携机进行修改。
执行器两次操作不能实现开、关阀功能或显示故障代码时，应停止自动操作，通知专业技术人员或供应商提供帮助。
二、操作方法1、现场电动开阀操作首先确认电源正常，手动/自动选择柄未锁止在手动位置，然后旋转执行器红色旋钮让“”标记与壳体上的“▲”标记正对，再顺时针旋转执行器黑色旋钮，让“”标记与壳体上的“▲”标记正对，即实现现场电动开阀操作。
在开阀的进程中液晶显示器显示开度的百分比，全开后液晶显示器上红色指示灯亮。
如果在开阀操作中需停止开阀，只需将执行器红色旋钮上的“STOP”标记与壳体上的“▲”标记正对，执行器停止动作。
此时液晶显示器上黄色指示灯亮，并显示开度的百分比。
2、现场电动关阀操作首先确认电源正常，手动/自动选择柄未锁止在手动位置，然后旋转执行器红色旋钮让“”标记与壳体上的“▲”标记正对，再反时针旋转执行器黑色旋钮，让“”标记与壳体上的“▲”标记正对，即实现就地电动关阀操作。
在关阀的进程中液晶显示器显示开度的百分比，全关后液晶显示器上绿色指示灯亮。
如果在关阀操作中需停止关阀，只需将执行器红色旋钮上的“STOP”标记与壳体上的“▲”标记正对，执行器停止动作。
ROTORK设定
ROTORK电动执行器的设定ROTORK电动执行器的设定主要包括：开关方向、开关方式、开关力矩、远程控制的设定，现分别介绍如下。
要进入ROTORK的设定方式，按如下步骤：执行器显示发生改变；再按键，显示为P？，通过+或－键可从00—FF改变口令，显示正确口令后，按条，并始终显示在每个功能的屏幕上，此时即进入修改模式。
一、开关方向C1，按+或－键，使所显示的字符与正确的开关方向相符。
[C]为顺时针关闭，[A]为逆时针关闭。
键确认，所选项闪烁，说明所选项已被设定。
二、开关方式至出现C1，按C2，此选项为关闭方式，按+或－键，显示希望的选择。
[Ct]为力矩关，[CL]为限位关。
选择所需方式后，按确认。
再按C3，此选项为开阀方式，按+或－键，显示希望的选择。
[Ot]为力矩开，[OL]键确认。
三、开关力矩设定开关力矩实际上是设定力矩的跳断值，即执行器所需输出的力矩大于设定的力矩后，执行器自动跳断，停止工作，在执行器上有力矩变送器，用来测量外部的力矩。
从C1开始，tC，此为关阀时的力矩跳断值，可从额定值的40%至额定值，以1%递增。
按+或－键，显示希望的选择（当为额定值时显示为rA）键确认。
再按tO，用以设定开阀方式下的力矩值。
可在额定值的40%至额定值之间任意选择，按1%递增。
当不需要开阀力矩保护时，可选择加强力矩，至少为额定力矩的140%。
按+或－键，显示希望的选择（额定值显示为rA，加强力矩显示为bb）键确认四、开关位置用以设定执行器的全开、全关位置。
按LC（检查方式下，关阀限位的设定不出现），手动将阀门键，两个黑色线条闪烁，全关指示灯点亮，说明关闭限位已被设定，这样下次执行器关到这个位置时，就自动认为是全关位。
出现LO（检查方式下，开阀限位的设定不出现），手动将阀门转至全开，键，两个黑色线条闪烁，全开指示灯点亮，说明开阀限位已被设定，这样下次执行器开到这个位置时，就自动认为是全开位。
五、电流输入与位置关系上面的设定是在初级设定下完成的，远程控制设定则需在二级设定下完成。
ROTORK电动执行器的基本设置与故障处理
ROTORK 电动执行器的基本设置与故障处理执行器显示面板介绍上图所示: 4液晶显示屏（LCD ） 5红外线传感器6红外线信号确认指示灯按标准，红灯表示阀门打开，黄灯表示在中间，绿灯表示阀门关闭。
开阀和关阀指 示灯的颜色可根据需要进行翻转。
B ）全开显示1红色一阀位指示灯 2黄色一阀位指示灯 3绿色一阀位指示灯由红灯指示灯和开启符合表示C）全关显示由绿灯和开启符合表示D）行程50%的位置E）阀门报警显示如下图由于阀门故障，使力矩超出执行器设定值而导致执行器跳断d \上可能的原因是：阀门过紧或在行程中阻塞阀门粘住或卡住阀门运行条件改变消除报警：由于执行器力矩跳断，则在同方向上的电动操作被禁止图标也将保留。
将执行器沿相反方向运行即可消除图标。
如果不是上叙原因，马达温度也不高根据经练马达里面的常闭接点开路，剪断引线并短接及可正常。
F）电池报警执行器检查到电池电量过低、完全没电或丢失时才显示。
更换电池10分钟后显示才消失G）执行器报警当报警存在时，电动执行器将被禁止。
可能的原因:电源故障执行器控制系统报警电机温度保护跳断 断电时电池电量过低 执行器的设置如图:扌氛亍亍潴"示50nT F 甲 1 ” 审 1- • *+ 产；FF N ”.««亍rr 杆日■B't 10 T% E 1警P? PClrlc* 诞定于并jfti 畚Or *A 执行器的初级功能设置林豪功■祖覽i50片『_I 1« 1 I T' Jb T ! t ■ 存#. r* L4 *力匪和轉也■方4 4硼功社目星P?^PC^1r4<c CtlP口常璋憚5UI牛 ■ IrDA4 4C1知r询Cr 用护井d* C2 義■方氏4 *C3CA C2 4 C3tc 关輝力拒》$ <to 开K 力悒* 忙 養■力蜒■*刊AfrttLC 養■馳 ♦LO 7FAMLC XnlUtS Nt♦<R 汕 j -■；■ > 亠：:■1初级设置过程 1-1）关阀方向1-2）关阀方式1-3 ）开阀方式C3：an | 阿］i fitfi)-瞅也开杯P?<PC< lr< Ictc *to11-4)开关阀力矩t 0MC P? W PC k * k:CK C2 C3tc * !□ffc ・jfI,1-5)全开、全关限位B 二级设置过程曲埶事瓠w PC % |r 1 1c ■点功韭tt 业代卉罠Cr* ■点辭rlrlrlWJWJ 〉ii 塔点朋 n + rt■*>aK 点S3r3 • rjr3*1 虛 84r4MM證制方式 的设走村曲Cj^1 ESCESO* AJ护MA5 -Afi > * A 『* «■ A3A9 <•雹刃TAtOEOPT w DI *OF* Od -* 0： ■b 6f ■* Or ■■ 'ci寒安* OE _ QIr s UrffMRiaH1斗神2 甲H2k H4 M、H5・ ► H6 -卜H?< H8剔恍iVPd1 + d2于3C『；1-1控制信号与范围LOIfLOJ 功變曲■片芒芳母吁青■转事£■号・ * 拧—■ +耳亍.色“耐・畫幵” n*＜总审幵硼re?己・t ( 曲・sti:尹匚屮莊堂耳用号個■厂[LC]功能的X按7!Cr *< C 1 * C2 C3 > tC■ to 4 LC«* LO #時:iid■.二二 1>11 代、/ri 1钳如上图左边，当进入该画面时从26和27端子加4mA 信号，再按遥1-2定义全关、全开时的电流信号从2"卄和27卜)Ml 子・从26(+) 90打(屮・子■俱虑・・crn■ * ■ f ■■ 11一 ■ 漓位FI 选择I 表示电流控制，FR 选择20表示4-20mA 控制信号控器上的确认键，面板上的两个横线闪烁，关位设置完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

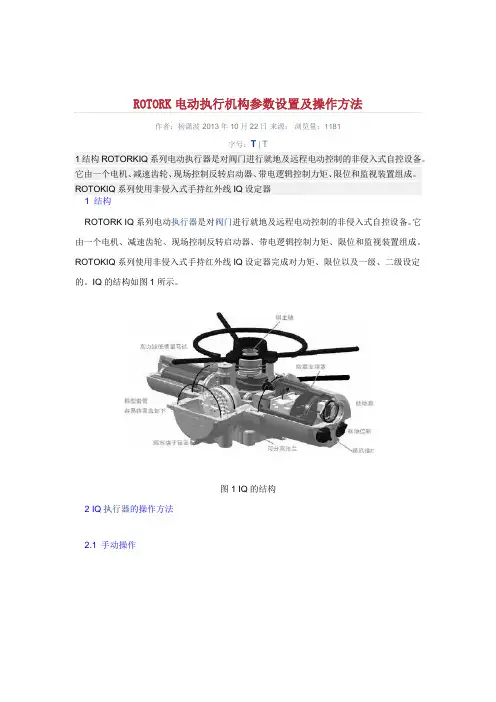

ROTORK电动执行机构参数设置及操作方法作者：潇波 2013年10月22日来源：浏览量：1181字号：T | T1结构ROTORKIQ系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。
它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。
ROTOKIQ系列使用非侵入式手持红外线IQ设定器1 结构ROTORK IQ系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。
它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。
ROTOKIQ系列使用非侵入式手持红外线IQ设定器完成对力矩、限位以及一级、二级设定的。
IQ的结构如图1所示。
图1 IQ的结构2 IQ执行器的操作方法2.1 手动操作压下手动/自动手柄，使其处于手动位置。
旋转手轮以挂上离合器，此时松开手柄，手柄将自动弹回初始位置，手轮将保持啮合状态，直到执行器被电动操作，手轮将自动脱离，回到电机驱动状态。
如果需要，可用一个带6.5mm铁钩的挂锁将离合器锁定在任何状态。
2.2 电动操作检查电源电压，应与执行器铭牌上的标识相符，然后即可开启电源。
无需检查相位。
如果没有进行初步检查，则不要进行电气操作，至少要用红外线设定器来完成初级设定。
选择现场/停止/远程操作：红色选择器可选择现场或远程两种操作，当选择器锁定在就地或远程位置时，停止功能仍然有效。
选择器也可锁定在停止状态，以防止现场或远程的电动操作。
逆时针旋转红色选择器旋钮至现场位置，相邻的黑色旋钮可分别转至开和关的位置；顺时针旋转红色旋钮则停止运行。
如果逆时针旋转红色选择器旋钮至远程位置，远程控制只能用于开和关，此时顺时针旋转红色旋钮仍可使执行器停止运行。
3 IQ执行器的功能检查参数设置3.1 基本参数设定方法ROTORK IQ系列执行器是全世界首家推出无需打开电气端盖即可进行调试和查询的阀门执行器。
当执行器与阀门连接可靠后，接通主电源，并将执行器选择在就地或停止位，使用所提供的红外线设定器进入执行器的设定程序，即可对行程末端的限位方式、力矩值和限位以及其它所有控制和指示功能进行设定。
（IQ的设定和调整在执行器主电源接通和断开时均可完成。
）设定器的按键名称及作用（图2）：图2 设定器的按键名称及作用ROTORK的IQ系列执行器的参数设定分为两种，即：初级设定、二级设定。
ROTORK电动执行机构参数设置及操作方法作者：潇波 2013年10月22日来源：浏览量：1181字号：T | T1结构ROTORKIQ系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。
它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。
ROTOKIQ系列使用非侵入式手持红外线IQ设定器设定前需通过输入正确的口令进入编辑状态（图3），方法如下：用“+”“-”键可以从00—FF 翻转口令，显示正确的口令，并按确认键，才能从“检查方式”进入“设定方式”，在设定方式才可以设定和调整执行器的功能。
我们采用默认口令“1d”。
初级、二级设定功能设定可由下列步骤进入：图3 IQ参数设定3.1.1 初级设定流程（图4）图4 初级设定流程初级设定中需设定的几个量如下所述：（1）关阀方向设定执行器可以组态为顺时针或逆时针关阀，手动操作执行器和阀门以确认正确的关阀方向，进入初级功能菜单的C1项，用“+”“-”键选择与阀门关闭方向一致的符号，“C”表示顺时针关阀，“A”表示逆时针关阀。
确保显示与阀门关闭方向相符合，按键所选项闪烁（存储），说明已被设定，按→键进入C2关阀方式设定。
（2）关阀方式设定执行器可以设定为力矩关（用于座阀）和限位关（用于非座阀），进入C2菜单后，用“+”“—”键选择所需要的选项，“cl”表示限位关，“ct”表示力矩关，设定正确后按键确认并保存，按→键进入C3开阀方式设定。
（3）开阀方式设定执行器可以设定为力矩开（用于回座阀）和限位开（用于非回座阀），进入C3菜单后，用“+”“—”键选择所需要的选项，“ol”表示限位开，“ot”表示力矩开，设定正确后按键确认并保存，按↓键进入tc菜单项进行关阀力矩的设定。
（4）关阀力矩的设定关阀力矩值可设定为额定力矩的40%-100%之间，在关阀时，如果力矩达到设定值，执行器将力矩跳断并停止运行。
进入tc菜单项后，用“+”“—”键选择适合的力矩值后确认保存，按→键进入to开阀力矩设定。
（5）开阀力矩的设定开阀力矩值可设定为额定力矩的40%~100%之间，在开阀期间，如果力矩达到设定值，执行器将力矩跳断并停止运行。
进入to菜单项后，用“+”“—”键选择适合的力矩值后确认保存，按↓键进入lc关限位的设定。
（6）关限位的设定进入lc菜单项后，手动操作阀门至全关位置，允许向开阀方向旋转手轮半圈到一圈，按确认键确认后，阀门全关指示灯亮，说明全关限位已设定，按→键进入lo开阀限位的设定。
（检查关限位可向开阀方向旋转手轮，直到黄色指示灯亮，再向关阀方向旋转手轮直到全关指示灯亮）（7）开限位的设定进入lo菜单项后，手动操作阀门至全开位置，允许向关阀方向旋转手轮半圈到一圈，按确认键确认后，阀门全开指示灯亮，说明全开限位已设定。
至此，执行机构的初级设定已完成，可按↓键退出设定程序，返回阀位显示状态。
如需进行二级功能设定，则按以下菜单设定。
ROTORK电动执行机构参数设置及操作方法作者：潇波 2013年10月22日来源：浏览量：1181字号：T | T1结构ROTORKIQ系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。
它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。
ROTOKIQ系列使用非侵入式手持红外线IQ设定器3.1.2 二级功能设定流程（图5）图5 二级功能设定流程二级功能设定中几个常用设定如下：（1）od：远程控制源的选择。
远程控制源的设定选项取决于所安装的备选功能插卡，rE 为硬接线控制方式，bo为模拟量比例控制方式，OF为关闭远程控制方式，oP为网络控制方式，炼油项目罐区Rotork电动执行机构采用的就是网络控制所以选“oP”选项。
（2）PA：节点的网络地址设定，炼油项目罐区Rotork电动执行机构采用是Packscan 功能选项，在进行节点地址设定时，执行器必须在“环路回流”或将其与Packscan环路隔离才可设定或改变其地址。
用“+”“—”键选择所需要的地址。
（3）Pb：通讯波特率的设定，执行机构所设定的波特率必须与主工作站一致，用“+”“-”键选择所需要的波特率。
（4）Fd：死区调节。
死区决定了执行器的定位精度，同时又取决多种因素，包括执行器的输出转速，行程圈数及阀门力矩等，如果死区设定过小，阀门有可能围绕指定点“震荡”。
调整围00—99，对应阀门行程的0%—9.9%。
用“+”“-”键选择合适的值。
（5）At：力矩开关旁路。
默认设定为“OF”，即力矩开关在运行到非阀座时不旁路，如需要在非阀座运行时力矩开关旁路，可用“+”“-”键将选择改为“ON”，这样，力矩开关将在开阀时从全关限位至5%及从全开限位至95%围旁路。
力矩开关旁路时输出力矩将超过执行器的额定力矩，直至执行器的失速力矩，故可用来操作被“粘”住的阀门，在此围之外，输出力矩将回到原设定值。
4 常见故障信息及处理4.1 动力电源故障报警如当动力电源接通后，但执行器显示屏背景灯不亮，阀位指示灯不亮；三相电源一送就跳闸的故障。
可通过检查三相电源是否正常，且与执行器铭牌上标称的电压是否相符，检查执行器保险丝是否已熔断或主板电源线松动未插好。
摇测电机绝缘判断电机线圈判断电机是否烧毁等方法处理。
4.2 电动头设置参数不当或者主控报警故障如力矩型电动头的力矩设置过小。
造成阀门关闭不严，形成漏故障；或在全开/全关时不能停留在设定的行程位置，阀杆与阀体发生顶撞；通过在线使用设定器重新设置适当的参数，可以迅速地处理好这类故障。
此外，IQ型电动头部的9V电池电压偏低也会引起较多的主控报警故障，通过更换电池并重新设置参数，可以处理此类故障。
4.3 电动头执行器故障此类故障包括执行机构部轴套卡死、滑丝或松脱，造成阀杆无输出；手自动离合器卡簧在手动方向卡死，造成手动正常，电动不能切换；执行器润滑油已干，阀门是否卡死。
此类故障的处理需要下线拆除检修。
4.4 电动头电路板故障此类故障包括：①执行器动作正常，但无阀位反馈。
量22/23回路仅有1~3mA左右。
重新设定，不起作用。
更换伺放+位返板；②显示阀位与实际阀位不一致。
重设限位后，动作几次，还是发生漂移，应更换计数器板。
③执行器工作，但没有阀位指示，检查计数器，可能圆形磁钢坏了或计数器板坏了。
④远控调节状态下，上下摆动不能定位，可以增大“死区调整参数Fd”；但如果增大该参数到20以上才不摆动，可更换伺放（+位返）板；⑤执行器手/自动时，显示阀位不变化，反馈也不变化，“限位开/关LO/LC”参数不能被设定。
主板已坏，更换主板。
⑤执行器远控正常，一就地控制就“执行器报警”，更换就地控制板。
4.5 设计选型问题此类故障包括：①不带负荷时一切正常，带负荷时，开阀正常，关不到位就停转，“关闭力矩值”已设为最大，用手轮可以关到位。
可建议换用大一档的执行器。
还有一些故障，主要由安装、设定、操作不当等原因造成。
有时是几种故障参杂在一起，需要结合电动头上的“报警显示”和维护手册上“H帮助显示”逐一分析检查。
