钢结构检验精度要求
gb50205-2020钢结构施工质量验收标准

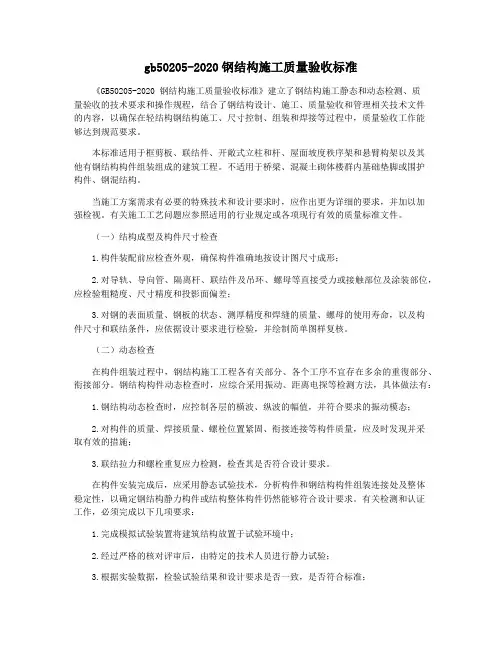

gb50205-2020钢结构施工质量验收标准《GB50205-2020 钢结构施工质量验收标准》建立了钢结构施工静态和动态检测、质量验收的技术要求和操作规程，结合了钢结构设计、施工、质量验收和管理相关技术文件的内容，以确保在轻结构钢结构施工、尺寸控制、组装和焊接等过程中，质量验收工作能够达到规范要求。
本标准适用于框剪板、联结件、开敞式立柱和杆、屋面坡度秩序架和悬臂构架以及其他有钢结构构件组装组成的建筑工程。
不适用于桥梁、混凝土砌体楼群内基础垫脚或围护构件、钢混结构。
当施工方案需求有必要的特殊技术和设计要求时，应作出更为详细的要求，并加以加强检视。
有关施工工艺问题应参照适用的行业规定或各项现行有效的质量标准文件。
（一）结构成型及构件尺寸检查1.构件装配前应检查外观，确保构件准确地按设计图尺寸成形；2.对导轨、导向管、隔离杆、联结件及吊环、螺母等直接受力或接触部位及涂装部位，应检验粗糙度、尺寸精度和投影面偏差；3.对钢的表面质量、钢板的状态、测厚精度和焊缝的质量、螺母的使用寿命，以及构件尺寸和联结条件，应依据设计要求进行检验，并绘制简单图样复核。
（二）动态检查在构件组装过程中，钢结构施工工程各有关部分、各个工序不宜存在多余的重復部分、衔接部分。
钢结构构件动态检查时，应综合采用振动、距离电探等检测方法，具体做法有：1.钢结构动态检查时，应控制各层的横波、纵波的幅值，并符合要求的振动模态；2.对构件的质量、焊接质量、螺栓位置紧固、衔接连接等构件质量，应及时发现并采取有效的措施；3.联结拉力和螺栓重复应力检测，检查其是否符合设计要求。
在构件安装完成后，应采用静态试验技术，分析构件和钢结构构件组装连接处及整体稳定性，以确定钢结构静力构件或结构整体构件仍然能够符合设计要求。
有关检测和认证工作，必须完成以下几项要求：1.完成模拟试验装置将建筑结构放置于试验环境中；2.经过严格的核对评审后，由特定的技术人员进行静力试验；3.根据实验数据，检验试验结果和设计要求是否一致，是否符合标准；4.记录静力试验结果，确保数据准确、可靠；5.根据钢结构施工静态试验结果，形成钢结构施工静态试验报告；6.检查单位对试验报告的复核，形成质量获证书并附存档。
钢结构制造及收货验收标准
钢结构制造及验收标准一、基本规定1.钢结构工程施工单位应具备相应的钢结构工程施工资质, 施工现场质量管理应有相应的施工技术标准、质量管理体系、质量控制及检验制度, 施工现场应有经项目技术负责人审批的施工组织设计、施工方案等技术文件。
2.钢结构工程施工质量的验收, 必须采用经计量检定、校准合格的计量器具。
二、下料1.钢材切割可采用气割、机械剪切、等离子切割等方法，选用的切割方法应满足工艺文件的要求。
切割后的飞边、毛刺应清理干净。
2.所有板件外露面不得手工切割，割纹深度不大于0.3mm ，局部1.0mm , 否则补焊打磨。
3.钢材切割面或剪切面应无裂纹、夹渣、分层等缺陷和大于1mm 的缺棱。
三、焊接1.焊瘤、凸起或余高过大，采用砂轮或碳弧气刨清除过量的焊缝金属；2.焊缝必须均匀饱满不得出现焊缝凹陷或弧坑、焊缝尺寸不足、咬边、未熔合、焊缝气孔或夹渣等应在完全清除缺陷后进行补焊；3.对焊接的焊缝进行探伤，应按每条焊缝计算百分比，且探伤长度不应小于200mm，当焊缝不足200mm时，应当对整条焊缝进行探伤。
四、矫正与成型1.矫正可采用机械矫正、限定温度的加热矫正、加热矫正与机械联合矫正等方法。
2.矫正后的钢材表面，不应有明显的凹痕或损伤，划痕深度不得大于0.5mm ，且不应大于该钢材厚度允许负偏差的1/2 。
3.料架钢结构整体精度偏差±2mm，根据图纸要求进行制造。
4.马鞍座表面平整度精度±1mm，根据图纸要求进行制造。
5.屋顶钢构整体精度偏差±2mm，按照图纸要求进行制造。
五、除锈喷漆1.涂装前钢材表面除锈应符合设计要求和国家现行有关标准的规定。
处理后的钢材表面不应有焊渣、焊疤、灰尘、油污、水和毛刺等，所加工的钢构件除锈等级为Sa2.5，且所有构件抛丸除锈后1小时内即喷涂油漆。
2.防腐油漆按环氧富锌底漆(耐最高温度120°C，颜色为灰色)耐高温面漆(耐最高温度320°C )考虑;漆膜总厚度120μm。
GB50205-2001钢结构工程施工质量验收规范

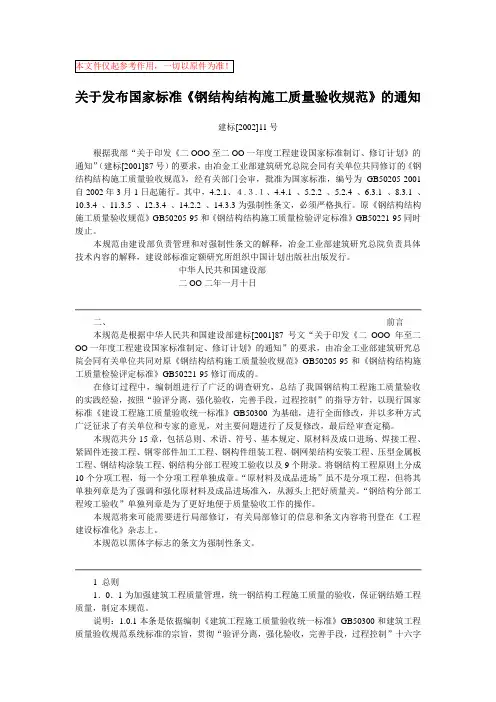

关于发布国家标准《钢结构结构施工质量验收规范》的通知建标[2002]11号根据我部“关于印发《二OOO至二OO一年度工程建设国家标准制订、修订计划》的通知”（建标[2001]87号）的要求，由冶金工业部建筑研究总院会同有关单位共同修订的《钢结构结构施工质量验收规范》，经有关部门会审，批准为国家标准，编号为GB50205-2001自2002年3月1日起施行。
其中，4.2.1、４.３.１、4.4.1 、5.2.2 、5.2.4 、6.3.1 、8.3.1 、10.3.4 、11.3.5 、12.3.4 、14.2.2 、14.3.3为强制性条文，必须严格执行。
原《钢结构结构施工质量验收规范》GB50205-95和《钢结构结构施工质量检验评定标准》GB50221-95同时废止。
本规范由建设部负责管理和对强制性条文的解释，冶金工业部建筑研究总院负责具体技术内容的解释，建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二OO二年一月十日二、前言本规范是根据中华人民共和国建设部建标[2001]87号文“关于印发《二OOO年至二OO一年度工程建设国家标准制定、修订计划》的通知”的要求，由冶金工业部建筑研究总院会同有关单位共同对原《钢结构结构施工质量验收规范》GB50205-95和《钢结构结构施工质量检验评定标准》GB50221-95修订而成的。
在修订过程中，编制组进行了广泛的调查研究，总结了我国钢结构工程施工质量验收的实践经验，按照“验评分离，强化验收，完善手段，过程控制”的指导方针，以现行国家标准《建设工程施工质量验收统一标准》GB50300为基础，进行全面修改，并以多种方式广泛征求了有关单位和专家的意见，对主要问题进行了反复修改，最后经审查定稿。
本规范共分15章，包括总则、术语、符号、基本规定、原材料及成口进场、焊接工程、紧固件连接工程、钢零部件加工工程、钢构件组装工程、钢网架结构安装工程、压型金属板工程、钢结构涂装工程、钢结构分部工程竣工验收以及9个附录。
钢结构精度要求焊接工艺
共9页 第 1 页精度要求份数 工程部制造监 理 发送单位 工程部项目技术研发安全质量部下料机加车间 隔板制作车间单元件车间汉南分公司施工单位 工地项目 2 1212 2 外协单位海波重型工程科技股份有限公司技术研发部Technology R&D Department of Haibo Heavy Engineering Technological Stock CO.,LTD海 波 重 科标记 数量 修改单号 签字 日期 HBBS20150803SZ-2005 郑州市南三环东沿线工程钢结构制安图号 施 工 设 计日期 会签 标检 审定审核 设绘 校对图号 H B B S 20150803S Z -2005一、下料允许偏差 单位：mm 序号 项目 允许偏差 备注 1 切割面垂直度≤0.05t ；且≤1.5 t 为板厚2塌角圆角半径R ≤1.03崩坑主要零件不允许 次要零件 1m 长度内允许 有一处≤1.0mm4 切割边缘缺口 主要零件 不允许 次要零件 ≤2mm5 切割面粗糙度 （割纹深度）主要零件 ≤25μm 次要零件≤50μm 6 坡口角度 ±2.5° 7 钝边±1.08 曲线边缘任意点偏离控制点 ±1.0 控制点一般指结构交叉点非控制点±2.09 直线度（直线边缘） ≤0.5/1000；且≤1.510长度主要零件 ±1.0 次要零件 ±2.0 11 宽度主要零件 ±1.0 次要零件 ±2.0 12 对角线主要零件 2 次要零件4二、零件矫正允许偏差 单位：mm 零件项目 简 图说 明 允许偏差 钢板平面度每米范围内f ≤1.0旁 弯全长 范围L ≤8000 f ≤2.0 L ＞8000f ≤3.0图号 H B B S 20150803S Z -2005三、人孔加强圈成型加工允许偏差 单位：mm 序号 项 目 允许偏差 备注1 线型对合样板≤2.0接刀处无明显折角2 挠度 ≤1.0/1000；且≤3.03 扭曲 ≤4.04 基准线偏移≤2.0四、U 肋成型加工允许偏差 单位：mm 序号 项 目 项 目允许偏差 备 注 1 开口宽B+3，－12 开口宽b ±1.53 肢高h1、h2 ±24 肢高差（h1－h2） 不大于25 直线度（旁弯、竖弯ff ≤L/1000或10，取较小值6 长度L ±1.57 扭曲 ≤3 端口三点共面，另一点与该面之差值8 对称度 ≤1 9 局部不平度 任意每米﹤1.510 端口垂直度 ≤1 11 顶面横向平直度≤1 12坡口钝边 ±0.513 角度+2图号 H B B S 20150803S Z -八、板单元件组装允许偏差 单位：mm 序号项 目允许偏差 备 注1纵肋(板肋、U 肋)组装对线底板横肋、腹板竖肋及端口处 ≤1 其它部位 ≤22结构组装间隙≤0.5除横肋、腹板竖肋及端口处，其它部位≤1.03 结构组装直线度b ≤2横肋、腹板竖肋处≤14结构组装垂直度c ≤2.0横肋处板式肋与板垂直度≤1.05对接接头错边d ≤1.0针对板单元接宽（e 为接缝理论间隙）6对接焊组装间隙偏差△= -2.0～4 7 加强结构组装垂直度 ≤2.0针对横隔板单元8 加强结构组装直线度≤2.0图号 H B B S 20150803S Z -九、板单元件矫正允许偏差 单位：mm 序号 项 目允许偏差 备 注 1板肋垂直度≤2.0横隔板处≤1.0 2a ≤2.0端部及隔板处a ≤1.03b ≤W2/500；且全长b ≤10W1为横肋间距4C ＜d/1255±2(中间),±1(两端) ±2≤2 ≤4/4m 范围≤5U 肋中心间距S 顶部横隔板间距S横向不平度f 纵向不平度 四角不平度6 板单元件长度 ±5 对矫正量较大的应检测，正常情况下只抽查。
钢结构工程验收方案

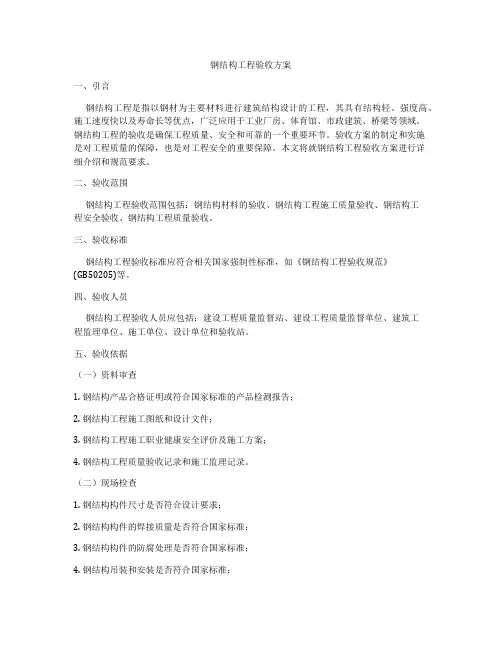

钢结构工程验收方案一、引言钢结构工程是指以钢材为主要材料进行建筑结构设计的工程，其具有结构轻、强度高、施工速度快以及寿命长等优点，广泛应用于工业厂房、体育馆、市政建筑、桥梁等领域。
钢结构工程的验收是确保工程质量、安全和可靠的一个重要环节。
验收方案的制定和实施是对工程质量的保障，也是对工程安全的重要保障。
本文将就钢结构工程验收方案进行详细介绍和规范要求。
二、验收范围钢结构工程验收范围包括：钢结构材料的验收、钢结构工程施工质量验收、钢结构工程安全验收、钢结构工程质量验收。
三、验收标准钢结构工程验收标准应符合相关国家强制性标准，如《钢结构工程验收规范》(GB50205)等。
四、验收人员钢结构工程验收人员应包括：建设工程质量监督站、建设工程质量监督单位、建筑工程监理单位、施工单位、设计单位和验收站。
五、验收依据（一）资料审查1. 钢结构产品合格证明或符合国家标准的产品检测报告；2. 钢结构工程施工图纸和设计文件；3. 钢结构工程施工职业健康安全评价及施工方案；4. 钢结构工程质量验收记录和施工监理记录。
（二）现场检查1. 钢结构构件尺寸是否符合设计要求；2. 钢结构构件的焊接质量是否符合国家标准；3. 钢结构构件的防腐处理是否符合国家标准；4. 钢结构吊装和安装是否符合国家标准；5. 钢结构工程验收过程中，要按相关国家标准进行抽检；6. 钢结构工程安全验收，要按相关国家标准进行抽检。
（三）试验检查1. 钢结构构件的焊缝检验应符合国家标准；2. 钢结构构件的抗震性能试验；3. 钢结构工程的承载力试验。
六、验收程序钢结构工程验收程序包括以下步骤：（一）验收前准备1. 验收方案和验收标准的准备；2. 验收人员的组织和培训；3. 验收仪器设备的准备。
（二）验收过程1. 资料审查；2. 现场检查；3. 试验检查；4. 报验。
（三）验收结论1. 合格结论；2. 不合格结论。
（四）验收报告1. 验收报告的准备；2. 验收报告的交接。
钢结构水平允许误差的标准是多少
钢结构水平允许误差的标准是多少引言概述钢结构在建筑和工程领域中具有广泛的应用。
为了确保钢结构的质量和安全性，对其水平允许误差进行规定和控制是至关重要的。
本文将详细探讨钢结构水平允许误差的标准。
正文内容1.行业标准和规范1.1国内标准中国大陆钢结构行业的标准主要通过国家标准化管理委员会发布。
目前，主要适用的标准有《钢结构设计规范》（GB500172017）和《钢结构制作与安装质量验收规范》（GB502052001）等。
这些标准详细规定了水平允许误差的标准。
1.2国际标准国际上也有一些相关的标准，例如欧洲的欧洲标准（EN）和美国的美国标准（ANSI/SC）。
这些标准在钢结构的制作、安装和验收等方面都对水平允许误差作出了规定。
2.钢结构水平允许误差的分类2.1制作误差制作误差指的是在制作过程中产生的误差，例如尺寸偏差、弯曲、扭曲等。
制作误差对钢结构的水平允许误差有重要影响。
2.2安装误差安装误差是指在钢结构的安装过程中产生的误差，可能由于操作不当、基础不平整等原因导致。
安装误差对钢结构的水平允许误差同样具有重要影响。
3.钢结构水平允许误差的具体标准3.1可视水平允许误差可视水平允许误差通常是根据钢结构的视觉效果来确定的，适用于外部表面可见的结构。
根据相关标准的规定，可视水平允许误差一般在5mm至10mm之间。
3.2功能水平允许误差功能水平允许误差是指影响钢结构功能和性能的误差标准。
这些误差可能包括平面度、垂直度、水平位置等。
一般来说，功能水平允许误差会更为严格，要求更高的精度和准确性。
4.控制钢结构水平允许误差的方法4.1制造工艺控制通过优化和控制制造工艺，例如使用准确的模具、精确的切割等，可以降低制作误差的发生概率，从而控制钢结构水平允许误差。
4.2安装质量控制在钢结构的安装过程中，采取严格的质量控制和监督，例如使用精确的定位工具、地面基础平整度的要求等，有助于避免和控制安装误差的产生。
5.钢结构水平允许误差对工程的影响5.1结构性能钢结构的水平允许误差直接影响其结构的性能，包括强度、刚度、稳定性等。
钢结构的质量验收标准
钢结构的质量验收标准钢结构作为一种重要的建筑结构形式，其质量验收标准对于保证建筑安全和工程质量至关重要。
本文将介绍钢结构的质量验收标准，包括构件制作、焊接质量、防腐保温、安装及检验等方面的标准要求。
一、构件制作质量验收标准1. 材料验收材料验收是钢结构质量验收的首要环节，应根据设计要求对材料进行验收。
包括对钢板、钢材表面质量、化学成分、力学性能等方面进行检查，并取样送往实验室进行试验，确保材料符合相关要求。
2. 加工精度验收钢结构构件的加工精度对于保证整体结构的稳定性和安全性至关重要。
应对构件的尺寸、形状、直线度、曲率、平整度等进行测量，并进行验收。
3. 焊接工艺验收焊接是钢结构连接的主要方式，焊接质量直接影响结构的强度和稳定性。
应对焊接工艺进行验收，包括焊接材料的选用、焊工的资质、焊缝的几何尺寸、焊接接头的质量等方面进行检查。
二、焊接质量验收标准1. 焊缝外观质量验收焊缝的外观质量是焊接质量的重要指标之一。
应对焊缝表面的夹渣、裂纹、气孔、未焊透等进行检查，确保焊接质量符合标准。
2. 焊缝尺寸质量验收焊缝的尺寸是钢结构焊接连接的关键要素之一。
应对焊缝的有效高度、有效宽度、焊缝长宽比等进行测量，确保焊缝尺寸符合设计规定。
3. 焊接接头质量验收焊接接头是钢结构连接的重要部位，其质量直接影响结构的强度和稳定性。
应对接头的几何形状、边间距、强度等进行检查，确保接头质量符合标准。
三、防腐保温质量验收标准1. 防腐涂层质量验收钢结构常常需要进行防腐处理，以延长其使用寿命。
应对防腐涂层的附着力、厚度、涂覆均匀性等进行检查，并进行验收。
2. 保温层质量验收钢结构常需进行保温处理，以满足节能要求。
应对保温材料的密度、导热系数、厚度等进行检测，并确保符合要求。
四、安装质量验收标准1. 安装尺寸质量验收在钢结构的安装过程中，应对构件的安装尺寸进行测量，确保与设计要求相符。
2. 连接质量验收钢结构的连接质量直接影响整体结构的稳定性和安全性。
钢结构工程质量检验评定标准--GB-50221—95
中华人民共和国国家标准钢结构工程质量检验评定标准Code for inspection and evaluation ofStructural Steel engineering qualityGB 50221—95主编部门:中华人民共和国冶金工业部批准部门:中华人民共和国建设部施行日期:1995年10月1日关于发布国家标准《钢结构工程质量检验评定标准》的通知建标[1995]94号根据国家计委计综[1990]160号文的要求,由冶金工业部会同有关部门共同编制的《钢结构工程质量检验评定标准》,已经有关部门会审,现批准《钢结构工程质量检验评定标准》GB50221-95为强制性国家标准,自一九九五年十月一日起施行。
现行国家标准《建筑工程质量检验评定结构工程质量检验评定的内容同时废止。
本标准由冶金工业部负责管理,其具体解释等工作由冶金工业部建筑研究总院负责,出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部一九九五年三月三日目次1 总则2 基本规定2.1 钢结构工程项目的划分2.2 质量检验评定等级2.3 质量检验评定程序及组织3 钢结构焊接工程3.1 一般规定3.2 钢构件焊接工程3.3 焊钉焊接工程4 钢结构高强度螺栓连接工程4.1 一般规定4.2 扭剪型高强度螺栓连接工程4.3 高强度大六角头螺栓连接工程5 钢结构制作工程5.1 一般规定5.2 钢构件制作工程5.3 钢构件工厂预拼装工程6 钢结构安装工程6.1 一般规定6.2 单层、多层和轻型钢结构安装工程6.3 高层钢结构安装工程7 压型金属板工程7.1 一般规定7.2 压型金属板制作工程7.3 压型金属板安装工程8 钢网架结构工程8.1一般规定8.2 钢网架结构拼装工程8.3 钢网架结构安装工程9 钢结构涂装工程9.1 一般规定9.2 钢结构涂装工程9.3 钢结构防火涂料涂装工程附录A 钢结构安装单位工程观感质量检验评定表附录B 钢结构制作项目观感质量检验评定表附录C 分项工程质量检验评定表附录D 分部工程质量评定表附录E 质量保证资料核查表附录F 单位工程(制作项目)质量综合评定表附录G 高强度螺栓连接副预拉力或扭矩系数的复验方法G.1 扭剪型高强度螺栓连接副预拉力的复验方法G.2 高强度大六角头螺栓连接副扭矩系数的复验方法附录H 高强度螺栓连接抗滑移系数试验方法H.1 基本要求H.2 试验方法附录J 焊接H型钢及各类钢构件制作的允许偏差项目和检验方法附录K 单层、多层和轻型钢结构安装工程的允许偏差和检验方法附录L 本标准用词说明1 总则1.0.1为统一钢结构工程质量检验评定方法,促进企业加强管理,确保工程质量,制定本标准。
钢结构质量检验标准
钢结构质量检验标准
1. 引言
本文档为钢结构质量检验提供了一套标准，旨在确保钢结构在设计、制造和安装过程中的优质与安全。
2. 设计阶段检验标准
在设计阶段，应执行以下检验标准：
- 检查结构设计文件的完整性和准确性，确保与国家建筑规范和标准相符。
- 评估结构的可行性和可靠性，确保结构设计的合理性和稳定性。
- 检查钢材选择及数量是否符合设计要求。
- 确保结构的防腐措施符合相关规范。
- 检查钢结构连接方式的合理性和相关材料的质量。
3. 制造阶段检验标准
在制造阶段，应执行以下检验标准：
- 检查钢材的质量证明文件，包括原材料来源、化学成分、力学性能等。
- 检查钢材表面的质量，确保无明显缺陷、裂纹或污染。
- 对焊接工艺进行质量检查，包括焊缝的完整性、焊接强度和密度等。
- 检查加工工艺的符合性，包括切割、冷弯、冲压等。
4. 安装阶段检验标准
在安装阶段，应执行以下检验标准：
- 确保所有构件的尺寸、位置和角度符合设计要求。
- 检查支撑结构的稳定性和牢固性。
- 检查吊装设备的安全性和合理性。
- 检验焊接连接质量和强度。
- 检查防护措施的有效性，包括防腐、防火等。
5. 总结
本文档提供了钢结构质量检验的标准，以确保钢结构在设计、制造和安装阶段的合规和安全。
各个阶段都应严格按照相应的标准进行检查和测试，以确保钢结构的质量和可靠性。
钢结构公差标准
钢结构公差标准钢结构的公差标准是指在钢结构设计、制造和施工过程中，对钢结构的尺寸、形状、位置和表面质量的要求。
公差标准的制定旨在保证钢结构的精度和质量，确保钢结构的安全可靠性。
以下是钢结构公差标准的相关参考内容。
1. 建筑钢结构设计和制造公差标准：- GB/T 50018-2002《建筑钢结构设计规范》- GB 50206-2012《建筑钢结构制作与安装质量验收标准》这些标准详细规定了钢结构的尺寸、形状和表面质量的公差要求，包括误差值、允许偏差和公差限。
2. 钢结构制造公差标准：- JGJ 81-2002《建筑钢结构焊接规范》- JGJ 82-2001《建筑结构钢制造技术规程》这些规范规定了钢结构制造过程中焊缝、尺寸和几何形状的公差要求，包括焊接缺陷的允许值和尺寸偏差的容许范围。
3. 钢结构安装公差标准：- GB/T 50205-2001《建筑钢结构工程施工质量验收规范》- GB 50009-2012《建筑结构荷载规范》这些标准规定了钢结构安装过程中的公差要求，包括构件位置、平整度和垂直度的容许范围。
4. 钢结构表面质量公差标准：- GB/T 9787-2008《工字钢、百脚架钢、轻型槽钢和薄壁工字钢尺寸、形状、重量和公差》- GB/T 6728-2017《焊接钢管和方矩管》这些标准规定了钢结构材料的表面品质特性，包括钢材的尺寸、表面平整度、直线度和弯曲度等公差要求。
5. 钢结构的公差检测方法和要求：- GB/T 50352-2005《建筑钢结构施工与验收规范》- JGJ 107-2010《建筑钢结构焊接质量检测和评定规范》这些规范规定了各种钢结构的公差检测方法和评定标准，包括焊缝检测、尺寸测量和表面质量评定等。
总之，钢结构公差标准对于确保钢结构的尺寸精度、形状一致性和表面质量均匀性具有重要意义。
依据相关的国家标准和规范进行设计、制造和安装过程中的公差控制，可以提高钢结构的质量和工程施工的可靠性，保证钢结构的安全使用。
钢结构质量检验评定标准
钢结构质量检验评定标准
钢结构是现代建筑中常见的一种结构形式，其质量的好坏直接关系到建筑物的
安全和稳定。
因此，对于钢结构的质量检验评定标准非常重要。
本文将从材料质量、焊接质量、表面质量和尺寸偏差等方面，对钢结构质量检验评定标准进行详细介绍。
首先，材料质量是影响钢结构质量的关键因素之一。
在钢结构的制作过程中，
应严格按照国家标准对钢材的材质、化学成分、力学性能等进行检验。
同时，对于钢材的表面质量和缺陷也需要进行严格的评定，以确保钢材的质量符合要求。
其次，焊接质量是影响钢结构质量的另一个重要因素。
焊接是钢结构制作中不
可或缺的工艺，焊接质量的好坏直接关系到钢结构的安全性和稳定性。
因此，在钢结构的制作过程中，应严格按照国家标准对焊接工艺、焊缝外观质量、焊接接头的机械性能等进行检验评定，确保焊接质量符合标准要求。
此外，钢结构的表面质量也是需要进行严格评定的一项内容。
表面质量的好坏
直接关系到钢结构的防腐性能和美观性。
在钢结构的制作过程中，应对钢结构的表面进行除锈处理、喷涂涂层等工艺，并对表面质量进行检验评定，确保表面质量符合标准要求。
最后，钢结构的尺寸偏差也是需要进行评定的重要内容。
尺寸偏差的存在会直
接影响到钢结构的安装和使用，因此在钢结构的制作过程中，应严格按照国家标准对钢结构的尺寸偏差进行检验评定，确保尺寸偏差符合标准要求。
综上所述，钢结构的质量检验评定标准涉及到材料质量、焊接质量、表面质量
和尺寸偏差等多个方面，需要严格按照国家标准进行检验评定，以确保钢结构的质量符合要求，从而保障建筑物的安全和稳定。
钢构质量检验标准
钢构制作质量检验标准根据公司现有钢结构加工制作工艺，大致分为:1）拼板；（2）切割（3）组立（4）埋焊（5）矫正（6）钻孔（7）拼装（8）焊接（9）喷砂（10）油漆十个工序。
针对以上工序参照《钢结构工程施工质量验收规范GB 50205-2001》中相关规范。
拟制定各工序质量控制要求和工艺处罚标准。
一、所有工程必须严格按照图纸设计要求进行加工制作。
相关标准参照《钢结构工程施工质量验收规范GB 50205-2001》中相关规范。
二、为保证产品质量，应落实好“三检”制度：自检、互检、专职检。
各工序应根据各自工序质量控制标准，严格自检，保证不合格的零部件不向下道工序转交；工序之间要进行互检，达不到本工序质量要求的零部件不接收；质检人员要全过程督查，针对各工序出现的问题，及时处理整改并处罚。
三、各工序质量标准1．拼板质量标准根据下料清单合理进行板材拼接，对接焊缝严格按照制定的焊接工艺进行施焊，设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验。
焊缝外观质量按照规范GB50205-2001第5.2条执行，焊缝表面不得有裂纹、焊瘤等缺陷。
一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷，且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。
2、切割质量标准根据下料清单进行合理布料，做到材料利用率最大化。
切割过程不得出现断火现象，保证割缝平滑。
清理零部件反正面割缝要进行清理，不得存留氧化铁皮、割渣等残留物。
尺寸控制按照规范GB50205-2001第7.2.2条执行。
3、组立质量标准焊接H型钢的翼缘板拼接焊缝与腹板拼接焊缝的间距不应小于200mm。
翼缘板拼接长度不应小于2倍板宽；腹板拼接宽度不应小于300mm，长度不应小于600mm。
注：标准H型钢对接参照此规定执行。
焊接H型钢组装尺寸允许偏差参照规范GB50205-2001附录C中表C.0.1规定执行。
4、埋焊1）质量标准严格按照针对相关工程制定的焊接工艺进行施焊，焊缝焊脚按照规范GB50205-2001第5.2.5条执行。
钢结构验收标准
I主控项目12.3.1小拼单元的允许偏差应符合表12.3.1的规定。
检查数量:按单元数抽查5%，且不应少于5个。
检验方法:用钢尺和拉线等辅助量具实测。
12.3.2中拼单元的允许偏差应符合表12.3.2的规定。
检查数量:全数检查。
检验方法:用钢尺和辅助量具实测。
12.3.3对建筑结构安全等级为一级，跨度40M及以上的公共建筑钢网架结构，且设计有要求时，应按下列项目进行节点承载力试验，其结果应符合以下规定:1焊接球节点应按设计指定规格的球及其匹配的钢管焊接成试件，进行轴心拉、压承载力试验，其试验破坏荷载值大于或等于1.6倍设计承载力为合格。
2螺栓球节点应按设计指定规格的球最大螺栓孔螺纹进行抗拉强度保证荷载试验，当达到螺栓的设计承载力时，螺孔、螺纹及封板仍完好无损为合格。
检查数量:每项试验做3个试件。
检验方法:在万能试验机上进行检验，检查试验报告。
12.3.4钢网架结构总拼完成后及屋面工程完成后应分别测量其挠度值，且所测的挠度值不应超过相应设计值的1.15倍。
检查数量:跨度24M及以下钢网架结构测量下弦中央一点；跨度24M以上钢网架结构测量下弦中央一点及各向下弦跨度的四等分点。
检验方法:用钢尺和水准仪实测。
Ⅱ一般项目12.3.5钢网架结构安装完成后，其节点及杆件表面应干净，不应有明显的疤痕、泥沙和污垢。
螺栓球节点应将所有接缝用油腻子填嵌严密，并应将多余螺孔封口。
检查数量:按节点及杆件数抽查5%，且不应少于10个节点。
检验方法:观察检查。
12.3.6钢网架结构安装完成后，其安装的允许偏差应符合表12.3.6的规定。
检查数量:除杆件弯曲矢高按杆件数抽查5%外，其余全数检查。
检验方法:见表12.3.6。
12钢网架结构安装工程12.0一般规定12.1.1本章适用于建筑工程中的平板型钢网格结构（简称钢网架结构）安装工程的质量验收。
12.1.2钢网架结构安装工程可按变形缝、施工段或空间刚度单元划分成一个或若干检验批。
钢结构工程质量检验评定标准最新版内容有哪些
钢结构工程质量检验评定标准最新版内容有哪些最新钢结构工程质量检验评定标准最新版内容分项工程、分部工程和单位工程或制作项目的质量检验评定应划分为“优良”与“合格”两个等级。
合格(1)保证项目应符合本标准的规定;(2)允许偏差项目在抽检的点数中,应有80%及以上的实测值在本标准规定的允许偏差范围内,其余实测值也应基本符合本标准的规定。
在我国的建筑过程中，钢结构作为一种建筑结构类型发挥着重要的作用，对于之后的工程建设影响十分重大。
所以钢结构工程质量的问题不可小趋，需要我们特别关注。
我国也制定了钢结构工程质量检验评定的标准，小编将为大家介绍钢结构工程质量检验评定标准最新版的内容。
一、钢结构工程质量检验评定标准最新版内容有哪些分项工程、分部工程和单位工程或制作项目的质量检验评定应划分为“优良”与“合格”两个等级。
1、分项工程的质量等级应符合下列规定:合格:(1)保证项目应符合本标准的规定;(2)基本项目应符合本标准合格的规定;(3)允许偏差项目在抽检的点数中,应有80%及以上的实测值在本标准规定的允许偏差范围内,其余实测值也应基本符合本标准的规定。
优良:(1)保证项目应符合本标准的规定;(2)基本项目中,应有60%及以上的项目为优良项,其余项目均达到合格的规定。
一个基本项目所抽检的处(件)中有60%及以上达到本标准优良的规定,其余处(件)达到合格的规定,该项目应为优良项。
(3)允许偏差项目在抽检的点数中,应有90%及以上的实测值在本标准规定的范围内,其余实测值也应基本符合本标准的规定。
2、分部工程的质量等级应符合下列规定:合格:所含分项工程的质量应全部合格。
优良:包括主体结构分项工程在内,应有60%及以上的分项工程为优良,其余分项工程全部合格。
单位工程或制作项目的质量等级应符合下列规定:合格:(1)所含分部工程的质量应全部合格;(2)质量保证资料应齐全;(3)观感质量的评定得分率应达到70%及以上。
优良:(1)所含分部工程的质量应有60%及以上为优良,其余分部工程全部合格;(2)质量保证资料应齐全;(3)观感质量的评定得分率应达到85%及以上。
钢结构质量验收规范50205-2020
钢结构质量验收规范50205-2020一、适用范围本规范适用于我国钢结构工程项目施工单位、监理单位和建设单位在施工、验收、报验过程中所做的钢结构即成品质量验收工作。
二、定义2.1 钢结构（Steel structure）：简称“钢结构”，指以钢材制造的各种功能要求的结构构件。
2.2 材料：指供应的成品及建筑结构用的材料、设备和附件。
2.3 钢结构制造：包括钢材切割、热轧加工、焊接、调节、组装等一系列加工程序。
2.4 标准化部件：也叫零件，其结构形状、尺寸或参数等已经经过规定的制造工艺加以组装，可以重复使用的标准件构件。
2.5 气密性：指结构体的外壳部份的密封面抗气体透过性能，气密性可以用大气压法及气体渗漏法来检测衡量。
2.6 防止水渗漏：指结构体的外壳部分的密封面的抗水渗透性，可以用水流及水渗漏试验来检测衡量。
2.7 力学性能：又称力学指标，是指结构体在一定的气候条件和荷载作用下，承受荷载后安全可靠，构件形状无明显变形，能够完成所设计的功能，其中钢结构设计需要符合钢材抗拉强度、塑性弹性公差和钢材尺寸公差等要求。
三、材料验收3.1 材料尺寸及数量要求材料的尺寸和数量应符合设计和施工图纸的要求，需要采用拍片法等方法进行计量验收。
3.2 材料检验3.2.1 要求钢材及部件表面特性应达到设计图纸要求的标准，材料的厂家需提供合格的检测批文，经监理机构资质检查合格后可以使用。
3.2.2 钢材钢筋采用拉力试验、温度试验及热处理等工艺检验。
3.2.3 气密性、防水渗漏应经过防水涂层后经隔水压等检验，以确保结构抗水渗透性能良好。
3.2.4力学性能要求应经过结构拉伸拉压实验验证，以确保构件和结构的静力性能。
四、施工工艺质量验收4.1 焊接要求4.1.1 焊接工艺参数及技术要求要符合技术规范和管理要求；4.1.2焊接条件下的焊口形态应满足焊接工艺要求及结构图纸要求；4.1.3焊缝表面清扫润滑应满足现场工艺要求；4.1.4焊接护接板安装及覆盖范围应符合焊接工艺要求；4.1.5熔深及熔宽应符合焊接工艺要求；4.1.6金属条件应符合焊接工艺要求；4.1.7钢结构设计需要符合钢材抗拉强度、塑性弹性公差及钢材尺寸公差等要求；4.2 调节要求4.2.1钢结构构件在调节和组装过程中，各部件间距应在要求范围内完成，调节时要考虑材料特性；4.2.2调节过程中，要控制构件细微变形及损伤，使构件尺寸和形状保持精度；4.2.3在调节过程中，钢构件也应更有利于提高构件力学性能。
钢结构工程质量验收规范
钢结构工程质量验收规范一、验收准备工作1.组织验收：由建设单位或相关部门组织对钢结构工程进行验收。
2.验收前准备：对施工过程的资料、质量检测报告、工程资料等进行归档整理，并制定验收方案。
二、钢材验收1.材料进场验收：对钢材的规格、数量、质量证明文件进行核对，确保材料符合相关标准要求。
2.钢材外观检查：对钢材的表面是否有明显变形、腐蚀等进行检查。
3.力学性能检验：对钢材进行拉伸试验、冲击试验等，确保钢材的强度、韧性等性能符合标准要求。
三、焊接工艺验收1.焊接材料合格证书：对焊材的合格证书进行审核，确保焊接材料符合规定。
2.焊接工艺规程：对焊接工艺规程、焊接人员资质等进行审核。
3.焊缝外观检查：对焊缝的形态、尺寸、气孔、裂纹等进行检查。
四、构件制作验收1.构件尺寸精度：对构件的尺寸进行检查，包括长度、宽度、高度、直径、厚度等，确保符合设计要求。
2.构件表面质量：对构件的表面进行检查，包括是否平整、无明显凹凸、无毛刺等。
3.构件焊接缺陷：对构件的焊接缺陷进行检查，包括焊缝裂纹、气孔、夹渣等。
五、构件安装验收1.构件连接质量：对构件的连接点进行检查，包括连接扣件是否齐全、紧固是否牢固等。
2.构件安装偏差：对构件的安装偏差进行测量和评定，确保在可接受范围内。
六、防腐涂装验收1.防腐涂装施工质量：对防腐涂装的涂层厚度、附着力、外观质量等进行检查。
2.防腐涂装环境要求：对防腐涂装施工环境进行检查，包括温度、湿度、清洁度等。
七、工程质量验收报告1.验收结果：对钢结构工程的质量验收结果进行总结和评价。
2.质量缺陷处理：对发现的质量缺陷进行整改措施的提出，确保工程质量完善。
总结：钢结构工程质量验收规范的制定和实施是保障工程质量安全的重要措施，只有通过严格的质量验收，才能确保钢结构工程的安全可靠性。
同时，建设单位、施工单位和监理单位要做到合作共享，互相配合，共同推动钢结构工程质量验收的顺利进行。
