执行机构讲义

合集下载

气动执行机构的工作原理

气动执行机构的工作原理

气动执行机构的工作原理
气动执行机构是一种使用气体压力来产生机械运动的装置。

其工作原理基于气体的压力传递和控制,包括以下几个关键步骤:
1. 压力供给:气动执行机构通过气源供给系统获得压缩空气或其它气体,一般由气压驱动器或空气压缩机提供。

2. 压力传输:气源供给的压缩气体通过管道或软管传输到气动执行机构中。

通常采用高压气体进入气室中,然后通过控制阀门进行流量控制。

3. 压力控制:通过控制阀门或其他调节装置,可以控制气体的流量和压力。

不同的控制方式和装置会产生不同的动作效果,如单向阀门、双向阀门、调节阀或比例阀等。

4. 动力转换:气动执行机构根据控制阀门的开闭程度和气流控制来转换气体能量为机械运动。

当气体压力进入气室时,推动活塞或膜片等机件运动,从而实现物体的推拉、转动等动作。

5. 反馈控制:有些气动执行机构需要定位或反馈控制,可以通过安装传感器、限位器或开关等装置来检测位置和运动。

这些信号可以与控制系统相连,使其能够控制和监测气动执行机构的运行状态。

总之,气动执行机构通过气源供给气体,并通过控制阀门调节气流,将气体能量转换为机械运动。

它们在自动化控制系统中被广泛应用,常见的应用包括气动缸、气动马达和气动阀门等。

电动执行机构讲义

电动执行机构讲义

电动执行机构讲义一、工作原理1.电动机通过电源供电,将电能转换为旋转运动;2.旋转运动通过减速器传递到执行器,将其转化为线性运动或旋转运动;3.控制电路控制电动机的启停、速度和方向,从而控制执行机构的工作。

二、应用领域1.工业自动化:电动执行机构广泛应用于自动化生产线、机械加工设备等领域。

它能够实现高速、高精度的运动控制,提高生产效率和产品质量。

2.机械控制系统:电动执行机构常被用于实现机械装置的运动控制,如机械手臂、传送带、门窗开启装置等。

通过控制电动机的运动,可以精确地实现机械部件的运动和位置控制。

3.智能家居:电动执行机构还广泛应用于智能家居领域,如智能开关、窗帘控制、家庭影院设备等。

通过手机或遥控器等方式,可以方便地控制家居设备的开关和位置。

三、优缺点1.操作方便:通过控制电路可以远程、精确地控制电动执行机构的运动,提高了操作的便利性和精确性。

2.可编程性强:电动执行机构可以通过编程实现自动化控制,实现复杂的运动模式和协同工作。

3.节能环保:电动执行机构在不需要工作时可以停止供电,节省能源。

并且由于不需要使用传统的润滑油和液压装置,减少了对环境的污染。

然而,电动执行机构也存在一些缺点:1.价格较高:相比传统的机械执行机构,电动执行机构的成本较高。

这主要是由于其包含较复杂的电路控制系统和精细的执行机构。

综上所述,电动执行机构是一种高效、便捷、可编程的机械执行机构,广泛应用于工业自动化、机械控制系统和智能家居等领域。

尽管存在一些缺点,但其优点使其成为现代自动化控制领域的重要组成部分。

电液执行机构讲义

电液执行机构讲义


电 液 执 行 机 构

LBHF电液执行机构部分 3) 手动机构 手动机构采用蜗轮蜗杆、丝杠(双 曲柄连杆)机构。伺服油缸受液压油 控制,活塞杆驱动滑块(连杆、曲柄 轴,曲柄轴)与阀轴联接以实现阀板 的运动。 开合螺母和丝杠的啮合与脱离由 开合螺母凸轮通过手柄的切换来实 现,当进行液压操作时,开合螺母 应与丝杠脱离;当进行手动机械操 作时,开合螺母应与丝杠啮合,通 过转动手轮,驱动蜗杆、蜗轮、丝 杠转动,以实现开合螺母、滑块的 直线运动,从而驱动阀板运动。
电 液 执 行 机 构
LBHF电液执行机构部分 5、集成油路Ⅱ 集成油路2是液压系统控制 部分。在集成油路2上可实现液 压系统电液转换,液压锁位、 手动液压操作及备用蓄能器投 用等功能。集成油路2与液压元 件之间均为板式连接。集成油 路2中安装的液压元件有液控单 向阀 CV5、CV6、CV7,电磁 换向阀SOL1、SOL2手动换向 阀MV4、MV5、MV6和电液伺 服阀SV。
特 殊 阀 门
气动控制冷壁滑阀
电液控制塞阀
高温平板闸阀
手动蝶阀
LBHF电液执行机构部分 目 录
电 液 执 行 机 构



一、工作原理与主要结构 二、各子系统的结构、功能及相关 元件的介绍 三、主要部件的工作原理及结构 四、主要操作方式及功能 五、现场调校 六、日常操作与维护 七、故障处理与检修要求
电 液 执 行 机 构
LBHF电液执行机构部分 2、泵电机结构及功能 泵电机与油箱构成了电液 执行机构的动力油源。通过泵 电机将电能转换成液压能。泵 电机由防爆电机M1、M2、叶 片泵(变量柱塞泵)P1、P2、支 架及联轴器等组成,泵和电机 之间靠支架和联轴器连接,止 口定位。

什么是执行机构执行机构

什么是执行机构执行机构

执行机构讲义执行机构讲义一、执行机构的由来执行机构,又称执行器,是一种自动控制领域的常用机电一体化设备(器件),是自动化仪表的三大组成部分(检测设备、调节设备和执行设备)中的执行设备。

主要是对一些设备和装置进行自动操作,控制其开关和调节,代替人工作业。

按动力类型可分为气动、液动、电动、电液动等几类;按运动形式可分为直行程、角行程、回转型(多转式)等几类。

由于用电做为动力有其它几类介质不可比拟的优势,所以电动型近年来发展最快,应用面较广。

电动型按不同标准又可分为:组合式结构和机电一体化结构;电器控制型、电子控制型和智能控制型(带HART、FF协议);数字型和模拟型;手动接触调试型和红外线遥控调试型等。

它是伴随着人们对控制性能的要求和自动控制技术的发展而迅猛发展的:1.早期的工业领域,有许多的控制是手动和半自动的,在操作中人体直接接触工业设备的危险部位和危险介质(固、液、气三态的多种化学物质和辐射物质),极易造成对人的伤害,很不安全;2.设备寿命短、易损坏、维修量大;3.采用半自动特别是手动控制的控制效率很低、误差大,生产效率低下。

基于以上原因,执行机构逐渐产生并应用于工业和其它控制领域,减少和避免了人身伤害和设备损坏,极大的提高了控制精确度和效率,同时也极大提高了生产效率。

今年来随着电子元器件技术、计算机技术和控制理论的飞速发展,国内外的执行机构都已跨入智能控制的时代。

二、执行机构的英文名:ACTUATORS三、执行机构的应用领域执行机构主要应用在以下三大领域:1.发电厂典型应用有:①火电行业应用送风机风门挡板一次进风风门挡板空气预热风门挡板烟气再循环旁路风门挡板二次进风风门挡板主风箱风门挡板燃烧器调节杆燃烧器摇摆驱动器液压推杆驱动器叶轮机调速烟气调节阀蒸气调节阀球阀和蝶阀控制滑动门闸门②其它电力行业的阀门执行器应用球阀除尘控制喷水叶轮机转速控制控制大型液压阀燃气控制阀燃烧器点火启动蒸气控制阀冷凝水再循环, 脱氧机,锅炉给水,过热控制器,再加热恒温控制器,及其它相关阀门应用2.过程控制用于化工、石化、模具、食品、医药、包装等行业的生产过程控制,按照既定的逻辑指令或电脑程序对阀门、刀具、管道、挡板、滑槽、平台等进行精确的定位、起停、开合、回转,利用系统检测出的温度、压力、流量、尺寸、辐射、亮度、色度、粗糙度、密度等实时参数对系统进行调整,从而实现间歇、连续和循环的加工过程的控制。

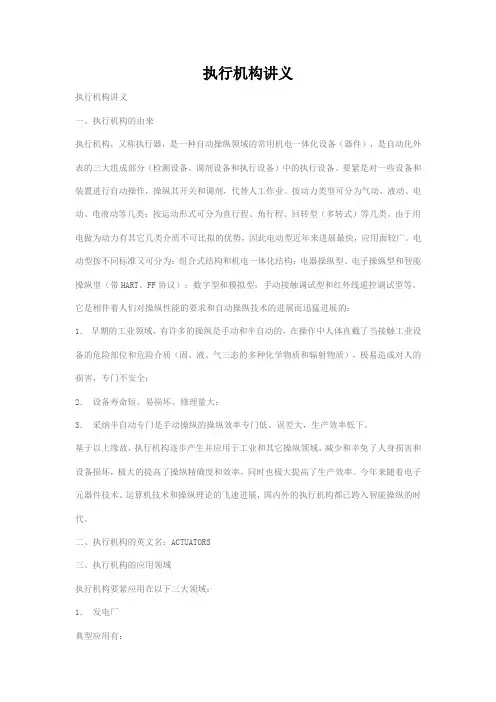

执行机构讲义

执行机构讲义

执行机构讲义执行机构讲义一、执行机构的由来执行机构,又称执行器,是一种自动操纵领域的常用机电一体化设备(器件),是自动化外表的三大组成部分(检测设备、调剂设备和执行设备)中的执行设备。

要紧是对一些设备和装置进行自动操作,操纵其开关和调剂,代替人工作业。

按动力类型可分为气动、液动、电动、电液动等几类;按运动形式可分为直行程、角行程、回转型(多转式)等几类。

由于用电做为动力有其它几类介质不可比拟的优势,因此电动型近年来进展最快,应用面较广。

电动型按不同标准又可分为:组合式结构和机电一体化结构;电器操纵型、电子操纵型和智能操纵型(带HART、FF协议);数字型和模拟型;手动接触调试型和红外线遥控调试型等。

它是相伴着人们对操纵性能的要求和自动操纵技术的进展而迅猛进展的:1.早期的工业领域,有许多的操纵是手动和半自动的,在操作中人体直截了当接触工业设备的危险部位和危险介质(固、液、气三态的多种化学物质和辐射物质),极易造成对人的损害,专门不安全;2.设备寿命短、易损坏、修理量大;3.采纳半自动专门是手动操纵的操纵效率专门低、误差大,生产效率低下。

基于以上缘故,执行机构逐步产生并应用于工业和其它操纵领域,减少和幸免了人身损害和设备损坏,极大的提高了操纵精确度和效率,同时也极大提高了生产效率。

今年来随着电子元器件技术、运算机技术和操纵理论的飞速进展,国内外的执行机构都已跨入智能操纵的时代。

二、执行机构的英文名:ACTUATORS三、执行机构的应用领域执行机构要紧应用在以下三大领域:1.发电厂典型应用有:①火电行业应用送风机风门挡板一次进风风门挡板空气预热风门挡板烟气再循环旁路风门挡板二次进风风门挡板主风箱风门挡板燃烧器调剂杆燃烧器摇摆驱动器液压推杆驱动器叶轮机调速烟气调剂阀蒸气调剂阀球阀和蝶阀操纵滑动门闸门②其它电力行业的阀门执行器应用球阀除尘操纵喷水叶轮机转速操纵操纵大型液压阀燃气操纵阀燃烧器点火启动蒸气操纵阀冷凝水再循环, 脱氧机,锅炉给水,过热操纵器,再加热恒温操纵器,及其它相关阀门应用2.过程操纵用于化工、石化、模具、食品、医药、包装等行业的生产过程操纵,按照既定的逻辑指令或电脑程序对阀门、刀具、管道、挡板、滑槽、平台等进行精确的定位、起停、开合、回转,利用系统检测出的温度、压力、流量、尺寸、辐射、亮度、色度、粗糙度、密度等实时参数对系统进行调整,从而实现间歇、连续和循环的加工过程的操纵。

电动执行机构讲义

电动执行机构讲义

电动执行机构讲义一、概述执行机构,又称执行器,是一种自动控制领域的常用机电一体化设备(器件),是自动化仪表的三大组成部分(检测设备、调节设备和执行设备)中的执行设备,将控制信号转换成相应的动作,以控制阀内截流件的位置或其它调节机构的位置。

信号或驱动力可以为气动的、电动的、液动的或此三者的任意组合。

主要是对一些设备和装置进行自动操作,控制其开关和调节,代替人工作业。

按动力类型可分为气动、液动、电动、电液动等几类;按运动形式可分为直行程、角行程、回转型(多转式)等几类。

由于用电做为动力有其它几类介质不可比拟的优势,因此电动型近年来发展最快,应用面较广。

电动型按不同标准又可分为:组合式结构、机电一体化结构、电器控制型、电子控制型、智能控制型(带HART、 FF协议)、数字型、模拟型、手动接触调试型、红外线遥控调试型等。

它是伴随着人们对控制性能的要求和自动控制技术的发展而迅猛发展的。

•早期的工业领域,有许多的控制是手动和半自动的,在操作中人体直接触工业设备的危险部位和危险介质(固、液、气三态的多种化学物质和辐射物质),极易造成对人的伤害,很不安全;•设备寿命短、易损坏、维修量大;•采用半自动特别是手动控制的控制效率很低、误差大,生产效率低下。

基于以上原因,执行机构逐渐产生并应用于工业和其他控制领域,减少和避免了人身伤害和设备损坏,极大的提高了控制精确度和效率,同时也极大提高了生产效率。

今年来,随着电子元器件技术、计算机技术和控制理论的飞速发展,国内外的执行机构都已跨入智能控制的时代。

二、DKJ系列角行程电动执行机构结构与工作原理见图比例式电动执行机构是一个以两相伺服电动机为动力源的位置伺服机构,由电动伺服放大器和积分式电动执行机构组成,积分式电动执行机构由两相伺服电动机、减速器和位置发送器组成,系统图1。

图1 执行机构系统原理图对于比例式执行机构(当电动操作器为“自动”工作状态或未接入电动操作器时),当伺服放大器的输入端有控制信号输入时,此信号与来自位置发送器的位置反馈信号进行比较,比较后的信号偏差经过放大,使功率级导通相应回路以驱动两相伺服电动机转动,使减速器的输出轴朝着减小这一偏差方向转动(位置发送器不断将输出轴的实际位置转变为电信号——位置反馈信号回伺服放大器)直到信号偏差小于死区为止,此时输出轴就稳定在与输入信号相对应的位置上。

执行机构讲义

执行机构讲义

执行机构讲义Prepared on 21 November 2021执行机构讲义一、执行机构的由来执行机构,又称执行器,是一种自动控制领域的常用机电一体化设备(器件),是自动化仪表的三大组成部分(检测设备、调节设备和执行设备)中的执行设备。

主要是对一些设备和装置进行自动操作,控制其开关和调节,代替人工作业。

按动力类型可分为气动、液动、电动、电液动等几类;按运动形式可分为直行程、角行程、回转型(多转式)等几类。

由于用电做为动力有其它几类介质不可比拟的优势,所以电动型近年来发展最快,应用面较广。

电动型按不同标准又可分为:组合式结构和机电一体化结构;电器控制型、电子控制型和智能控制型(带HART、FF协议);数字型和模拟型;手动接触调试型和红外线遥控调试型等。

它是伴随着人们对控制性能的要求和自动控制技术的发展而迅猛发展的:1.早期的工业领域,有许多的控制是手动和半自动的,在操作中人体直接接触工业设备的危险部位和危险介质(固、液、气三态的多种化学物质和辐射物质),极易造成对人的伤害,很不安全;2.设备寿命短、易损坏、维修量大;3.采用半自动特别是手动控制的控制效率很低、误差大,生产效率低下。

基于以上原因,执行机构逐渐产生并应用于工业和其它控制领域,减少和避免了人身伤害和设备损坏,极大的提高了控制精确度和效率,同时也极大提高了生产效率。

今年来随着电子元器件技术、计算机技术和控制理论的飞速发展,国内外的执行机构都已跨入智能控制的时代。

二、执行机构的英文名:ACTUATORS三、执行机构的应用领域执行机构主要应用在以下三大领域:1.发电厂典型应用有:①火电行业应用送风机风门挡板一次进风风门挡板空气预热风门挡板烟气再循环旁路风门挡板二次进风风门挡板主风箱风门挡板燃烧器调节杆燃烧器摇摆驱动器液压推杆驱动器叶轮机调速烟气调节阀蒸气调节阀球阀和蝶阀控制滑动门闸门②其它电力行业的阀门执行器应用球阀除尘控制喷水叶轮机转速控制控制大型液压阀燃气控制阀燃烧器点火启动蒸气控制阀冷凝水再循环, 脱氧机,锅炉给水,过热控制器,再加热恒温控制器,及其它相关阀门应用2.过程控制用于化工、石化、模具、食品、医药、包装等行业的生产过程控制,按照既定的逻辑指令或电脑程序对阀门、刀具、管道、挡板、滑槽、平台等进行精确的定位、起停、开合、回转,利用系统检测出的温度、压力、流量、尺寸、辐射、亮度、色度、粗糙度、密度等实时参数对系统进行调整,从而实现间歇、连续和循环的加工过程的控制。

SIPOS执行机构

SIPOS执行机构
Leabharlann 返回二、专业型SIPOS执行器
1 、结构组成: 专业型SIPOS 5 执行机构主要由两部分组成:齿轮单元和控制单元:
• 齿轮单元主要由下列部件组成:齿轮箱、电机、手动装置、信号齿轮单元、 输出法兰盘及和输出轴类型有关的机械附加件和电气连接部分。 • 控制单元主要由下列部件组成:电源板、Field bus 总线板或继电器板、控制 板、功率模块、安装电子部分的金属壳体和面板和电气接线端子。
2 、操作方式: 专业型SIPOS 5 执行机构主要有三种操作方式:就地手轮操作、就地面 板操作、远端操作:
• 就地手轮操作方式:将手柄压下然后摇动手柄可以手动操作执行器,注意: 必须在确保执行机构不动时,才允许将手柄连接到内部的螺杆上
•远方操作方式:将执行器的远方就地操作按钮打至远方位,然后可以通过 远方指令对执行器进行操作。 •就地面板操作:通过就地操作面板,可以选择操作执行机构。操作面板上 有四个按键用于操作。当控制板上的LOCAL LED(就地操作指示灯)亮 起时,就表示选择了就地控制模式。按键的功能: LOCAL/REMOTE:用来在就地操作和远控两种模式之间进行转换。 LOCAL 和REMOTE 指示灯用于表明目前选择的操作地点。在就地操作模 式中,只 有就地发出的控制命令才能够被执行。而在远控模式中,只有来 自远程的控 制命令才起作用。 OPEN:当按下此键后,执行机构朝开方向运行。 CLOSE:当按下此键后,执行机构朝关方向运行。 STOP:按下此键后,执行机构停止运行。 使执行机构运行到紧急位置(只在LOCAL 模式下),如果同时按下 OPEN 和CLOSE 键,执行机构就朝事先设定好的紧急位置运行,直到按下 STOP 键或者将操作模式切换到REMOTE 模式下。 在就地操作时,对短时按下的按键的响应和参数设置permanent contact (持续型接点信号)的响应是一样的,也就是说,只要松开“开”或“关”的键, 执行机构就停止运行。如果按下按键并保持了2 秒种以上,则就地操作的响 应就和参数设置为pulse contact(脉冲型接点信号)的响应一样,即执行机 构直到按下停止键、或接收到相反方向的控制命令时才停止运行。

执行机构工作原理

执行机构工作原理

执行机构工作原理
执行机构是一种能够执行特定任务的装置或系统,它根据输入的条件和信号,进行相应的动作或操作。

在工作原理上,执行机构通常由下列几个部分组成:传动装置、执行器、控制部件。

传动装置是执行机构的关键组成部分之一。

它将输入的信号或能量转化为机械能,以驱动执行器的运动。

传动装置可以采用各种机械传动形式,如齿轮传动、皮带传动、链条传动等。

传动装置的设计与选择,取决于执行机构的需求和执行动作的要求。

执行器是执行机构的另一重要部分。

它接受传动装置的输出,通过各种机械结构或装置,将机械能转化为所需的工作或动作。

例如,在机器人上,执行器可能是电动机,通过输入的电能产生旋转或线性运动。

而在一些工业生产设备中,执行器可能是气缸或液压马达,通过输入的气体或液压能源产生相应的力或位移。

控制部件是执行机构工作的核心。

它负责接收、处理和转换输入的信号,根据设计好的控制策略,发出相应的指令给传动装置和执行器,以实现所需的工作或动作。

控制部件可以采用各种控制方式,如电气控制、电子控制、计算机控制等。

通过精确的控制,执行机构可以按照设计要求完成工作任务,提高生产效率和产品质量。

总之,执行机构通过传动装置、执行器和控制部件的协调工作,将输入的条件和信号转化为相应的动作或操作。

它在各个领域
的应用极为广泛,例如机械加工、自动化生产、机器人技术等。

通过不断的创新和改进,执行机构将为人类创造更多的便利和效益。

电液执行机构结构与操作

电液执行机构结构与操作

电液执行机构结构与操作LBZN电液执行机构的组成:LBZN 电液执行机构适用于滑阀、塞阀、蝶阀等多种阀门控制,由以下部件构成;iSA 控制器及其辅助部件——红外遥控器、电气控制箱、接线箱等。

油源及液压控制回路——包括液位/温度开关、压力传感器、卸荷电磁阀、点动电磁阀、电液比例阀、电机-泵组合等。

执行机构——包括油缸、手动机构、位移传感器等。

操作及故障判断1、阀位的调节控制远程发出的420mA 控制信号和位移传感器传来的420mA阀位信号,被iSA 控制器同步实时采集,在iSA 内部进行比较、PID 运算和功率放大,最终,输出电液比例阀PSV 的,驱动电流,驱动比例阀阀芯动作,产生液压流量,控制油缸动作,并通过位移传感器POT,形成位置闭环,最终使阀位处于稳定位置。

本地调节控制过程基本一样,只是本地控制信号由iSA 控制器内部产生。

2、阀位的锁位在出现信号丢失、反馈丢失、跟踪丢失后,阀位将就地锁位。

发生锁位时,比例阀PSV 断电,切断了通过比例阀进入油缸SFG 的油路,从而实现油缸困油而导致阀位锁位。

3、阀位的点动控制进行点动控制时,首先利用锁位机能切断比例阀的控制油路。

此时,当点动电磁阀SOL1,开阀端或关阀端电磁铁加点时即可导通油缸的控制油路,从而实现点动开关阀控制。

阀位的手动控制,阀位的手动控制是脱开所有液压和电气控制回路,利用机械手动方法控制阀门动作。

进行手动控制时手动换向阀MV1 切换到“手动位置”使油缸两腔与回油通道接通,然后使手动离合器闭合通过摇动手轮使阀门动作。

4、自保功能的实现当iSA控制器接收到自保信号时控制器将调动所有资源保证自保的可靠实现。

5、日常维护电液执行机构安装调试完毕后即可投入正常使用。

为了发挥电液执行机构的优点,提高使用的可靠性,使之处于良好的工作状态,发挥应有的效能,使用者应按照以下要求对电液行机构进行科学维护。

日常维护对操作者的要求,操作者必须具备以下技能,熟知产品工作原理,熟知各元部件的作用,熟练掌握各种操作方法。

M8000讲义.ppt

M8000讲义.ppt

角行程系列
M8…+A8…
角行程执行机构由多回 转执行机构和与之装配 成一体的蜗轮减速箱两
部分组成
重庆川仪执行器公司
M8000主要技术指标
基本误差:≤±1%
回差: ≤ 1%
死区:0.5~10%可调
阻尼特性:无振荡
环境温度:-25℃ ~70℃
相对湿度:< 95%平均值(冷凝需带加热器)
供电电源:单相220V.AC,三相380V.AC 50/60HZ
短 = 前一菜单项
模式 / 停止 按钮
长 = 后一菜单项
- 按钮 向下菜单项
M8000所有的参数都通过就地操作按钮和液晶显示屏以人机对 话的菜单方式进行设置,调试和设置操作极为简便,量程设定无需 机械调整,使用按键对零位及满量程直接赋值
无需打开外罩,在控制面板上就可对所有参数进行简单、快
捷的设置
重庆川仪执行器公司
M8000常见故障及排除
电池不足或空--换电池 无控制信号---检查指令信号 过力矩报警—力矩是否设小、霍尔传感器故障 手轮报警--手轮传感器故障 行程超限,为负熟或大于100%--死区设置不当(常见于开/关控 制0 电子单元故障—变频板坏、缺相电源、滤波板保险断 不能设置零、满位—电机相序反、霍尔传感器故障、CPU板故 障 通电无任何显示--变频板坏、 CPU板故障、电池低压、排线接 触不良
操作模式
正向
反向
正向
反向
正向
反向
正向
反向
正向
反向
正向
反向
正向
反向
正向
反向
正向
反向
正向
反向
正向
反向
正向
反向
正向

电动执行机构原理讲义

电动执行机构原理讲义

电动执行机构原理讲义电动执行机构是一种可以转换电能直接产生机械运动的装置,常用于自动化控制系统中。

它通过电能的输入,驱动相关的机械构件进行运动,实现特定的功能。

电动执行机构的原理包括电能转换、电动力传递和机械运动等几个方面。

首先,电能转换是电动执行机构的基本原理之一、通常使用电动机作为能量转换装置,将电能转化为机械能。

电动机的工作原理是利用电磁感应现象,通过电磁场与电流的相互作用,产生力矩,驱动电动机的转子旋转。

电能转换的效率取决于电动机的设计和制造质量,如电机的效率、输入电压和电流等因素。

其次,电动力传递是电动执行机构的另一个重要原理。

电动执行机构通常通过电机输出的力矩,传递给与之相连的机械装置。

这个传递过程可以通过减速装置、联轴器等实现。

减速装置可以根据需要将电动机输出的速度和力矩进行调节,使其适应机械装置的工作要求。

联轴器则用于连接电动机和机械装置,以确保两者间的动力传递和转动的同步。

最后,机械运动是电动执行机构的核心原理。

机械运动可以包括旋转运动、线性运动等。

在电动执行机构中,电动机通过输出的转矩,驱动机械装置进行运动。

机械装置根据需求进行设计和制造,以实现特定功能。

这个过程中会涉及到设计机械构件的形状、材料和制造工艺等方面,以达到高效、稳定和可靠的运动特性。

需要注意的是,在设计和应用电动执行机构时,还需要考虑其他因素,如安全性、可维护性和节能性等。

因此,在实际应用过程中,需要根据具体情况进行综合考虑和细致设计,以满足特定的控制要求和技术需求。

综上所述,电动执行机构的原理包括电能转换、电动力传递和机械运动等几个方面。

了解电动执行机构的原理可以更好地理解其工作方式和应用场景,为相关技术的研究和应用提供基础。

同时,不同领域和应用场景的电动执行机构也有其自身的特点和适用性,需要根据实际需求进行设计和选择。

第三讲操作系统运行机制讲义

第三讲操作系统运行机制讲义
中断: 与正执行指令无关,可以屏蔽 陷入: 与正执行指令有关,不可屏蔽
College of Technology and Engineering /
2.1 中断和陷入
中断的分级
中断信号的存储 —— “中断寄存器”
中断寄存器:寄存中断事件的全部触发器。
中断位:每个触发器称为一个中断位,当发生 某个中断事件时相应位被置1,否则为0。 中断序号:给中断的一个顺序编号. 1 0 0 1 1 2
操作系统内的中断处理程序。这一过程称为中断响
应。
College of Technology and Engineering / 共28页 第15页
2.2 中断/陷入响应和处理
中断/陷入响应
陷入响应: 陷入是在执行指令的时候,由指令本身的原因发 生的,因此当指令的实现逻辑发现发生了异常则转 入操作系统内的异常处理程序。
地返回到中断点,系统必须保存当前处理机的PSW和
PC等的值。
① 分析原因,转中断/陷入处理程序(根据中断向量)。
在多个中断请求同时发生时,先处理优先级最高的中断 源发出的中断请求。
③ 恢复现场。恢复被中断程序的现场,CPU继续执行原来
被中断的程序。
College of Technology and Engineering / 共28页 第15页
高级中断处理 中级中断处理
低 级 中 断 处 理 中 级 中 断 处 理
低级中断处理
高 级 中 断 处 理
多级中断同时产生的CPU轨迹
College of Technology and Engineering /
高级中断打断低级中断的CPU轨迹
共28页 第15页
College of Technology and Engineering / 共28页第15页

电动执行机构原理讲义

电动执行机构原理讲义

电动执行机构原理讲义1. 简介电动执行机构是一种能够实现自动化运动的装置,其原理是通过电能转换为机械能,驱动执行机构完成特定的工作任务。

本讲义将从电动执行机构的根本原理、主要类型以及应用范围等方面进行介绍。

2. 根本原理电动执行机构的根本原理是通过电能转换为机械能,使执行机构产生运动。

其具体原理可以分为两种类型:2.1 电动驱动原理电动驱动原理是指通过将电能转换成机械能,驱动执行机构完成工作。

常见的电动驱动原理有:电机驱动原理、电磁驱动原理、电液驱动原理等。

2.1.1 电机驱动原理电机驱动原理是指通过将电能转换成机械能,通过电机的运动来驱动执行机构。

常见的电机驱动原理有:直流电机驱动原理、交流电机驱动原理等。

2.1.2 电磁驱动原理电磁驱动原理是指通过将电能转换成机械能,通过电磁力的作用来驱动执行机构。

常见的电磁驱动原理有:电磁铁驱动原理、电磁继电器驱动原理等。

2.1.3 电液驱动原理电液驱动原理是指通过将电能转换成液压能,通过液压系统的工作来驱动执行机构。

常见的电液驱动原理有:电液比例控制驱动原理、电液伺服驱动原理等。

2.2 电控原理电控原理是指通过电信号控制执行机构的运动。

通常包括电路控制原理、微机控制原理、PLC控制原理等。

3. 主要类型根据不同的工作要求和具体应用场景,电动执行机构可以分为多种类型,常见的有:3.1 直线运动类型直线运动类型的电动执行机构主要通过直线运动来实现工作任务。

常见的直线运动类型有:滑块摆杆机构、螺杆机构等。

3.2 旋转运动类型旋转运动类型的电动执行机构主要通过旋转运动来实现工作任务。

常见的旋转运动机构有:齿轮传动机构、链传动机构等。

3.3 复合运动类型复合运动类型的电动执行机构可以同时进行直线运动和旋转运动,以适应不同的工作场景和要求。

常见的复合运动类型有:滑动摆杆机构、球螺杆机构等。

4. 应用范围电动执行机构广泛应用于各个领域,包括但不限于以下几个方面:•工业自动化领域:电动执行机构在工业领域中的应用非常广泛,如自动化生产线、智能仓储系统等。

电液执行机构讲义课件

电液执行机构讲义课件

03
电液执行机构的控制策略
开环控制
总结词
开环控制是一种简单的控制策略,它不依赖于任何反馈信息,只根据输入信号对输出进行控制。
详细描述
开环控制系统的结构相对简单,它由输入信号、控制器和执行机构组成。控制器根据输入信号产生控制信号,控 制信号直接驱动执行机构动作。由于没有反馈环节,开环控制系统无法对输出进行实时监测和调整,因此对外部 干扰和系统参数变化敏感。
详细描述
通过对执行机构的性能进行优化,可 以提升机构的输出力、速度、刚度等 参数,从而提高执行机构的综合性能 。常见的性能优化方法包括参数优化 和匹配调整等。
05
电液执行机构的故障诊断与 维护
常见故障分析
油温过高
长时间高负荷运行或散热不良 导致油温升高,影响油液粘度
和设备性能。
泄漏
密封件老化或安装不当导致液 压油泄漏,影响设备正常运行 。
用于飞行器舵机、起落 架等关键部件的控制。
能源领域
用于风力发电、水力发 电等设备的液压控制系
统。
军事领域
用于火炮、导弹等武器 装备的瞄准与发射控制
系统。
02
电液执行机构的关键部件
液压缸
1
液压缸是电液执行机构中的主要执行元件,它能 够将液压能转换为机械能,从而驱动负载运动。
2
液压缸由缸体、活塞和密封件组成,其中活塞在 缸体内进行往复运动,通过密封件来保持液压油 的密封性。
电液执行机构讲义课件
目录 Contents
• 电液执行机构概述 • 电液执行机构的关键部件 • 电液执行机构的控制策略 • 电液执行机构的优化设计 • 电液执行机构的故障诊断与维护 • 电液执行机构的发展趋势与展望
01
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

执行机构讲义ﻫ一、执行机构的由来ﻫ执行机构,又称执行器,是一种自动控制领域的常用机电一体化设备(器件),是自动化仪表的三大组成部分(检测设备、调节设备和执行设备)中的执行设备。

主要是对一些设备和装置进行自动操作,控制其开关和调节,代替人工作业。

按动力类型可分为气动、液动、电动、电液动等几类;按运动形式可分为直行程、角行程、回转型(多转式)等几类。

由于用电做为动力有其它几类介质不可比拟的优势,所以电动型近年来发展最快,应用面较广。

电动型按不同标准又可分为:组合式结构和机电一体化结构;电器控制型、电子控制型和智能控制型(带HART、FF协议);数字型和模拟型;手动接触调试型和红外线遥控调试型等。

它是伴随着人们对控制性能的要求和自动控制技术的发展而迅猛发展的: ﻫ1. 早期的工业领域,有许多的控制是手动和半自动的,在操作中人体直接接触工业设备的危险部位和危险介质(固、液、气三态的多种化学物质和辐射物质),极易造成对人的伤害,很不安全;
2.设备寿命短、易损坏、维修量大;ﻫ3.采用半自动特别是手动控制的控制效率很低、误差大,生产效率低下。

ﻫ基于以上原因,执行机构逐渐产生并应用于工业和其它控制领域,减少和避免了人身伤害和设备损坏,极大的提高了控制精确度和效率,同时也极大提高了生产效率。

今年来随着电子元器件技术、计算机技术和控制理论的飞速发展,国内外的执行机构都已跨入智能控制的时代。

ﻫ二、执行机构的英文名:ACTUATORS ﻫ三、执行机构的应用领域ﻫ执行机构主要应用在以下三大领域:
1. 发电厂
典型应用有:
①火电行业应用ﻫ送风机风门挡板一次进风风门挡板空气预热风门挡板烟气再循环旁路风门挡板二次进风风门挡板主风箱风门挡板燃烧器调节杆燃烧器摇摆驱动器液压推杆驱动器叶轮机调速烟气调节阀蒸气调节阀球阀和蝶阀控制滑动门闸门ﻫ②其
它电力行业的阀门执行器应用
球阀除尘控制喷水叶轮机转速控制控制大型液压阀燃气控制阀燃烧器点火启动蒸
气控制阀冷凝水再循环,脱氧机,锅炉给水,过热控制器,再加热恒温控制器,及其它相关阀门应用
2. 过程控制
用于化工、石化、模具、食品、医药、包装等行业的生产过程控制,按照既定的逻辑指令或电脑程序对阀门、刀具、管道、挡板、滑槽、平台等进行精确的定位、起停、开合、回转,利用系统检测出的温度、压力、流量、尺寸、辐射、亮度、色度、粗糙度、密度等实时参数对系统进行调整,从而实现间歇、连续和循环的加工过程的控制。

ﻫ3. 工业自动化
用于较为广泛的航空、航天、军工、机械、冶金、开采、交通、建材等方面,对各类自动化设备和系统的运动点(运动部件)进行各种形式的调节和控制。

过程控制和工业自动化方面的主要应用举例如下: ﻫ① 在硫矿生产中的应用ﻫ注水流量控制球阀和碟阀控制ﻫ②碳酸钾管道阀门执行器的应用ﻫ滑动门分流器闸门球阀和蝶阀球型控制阀ﻫ③水处理阀门执行器的应用
液流流量控制调压阀压力控制酸溶液流量控制ﻫ④石灰石/水泥厂阀门执行器的应用ﻫ球或蝶阀控制处理干水泥,石膏,或液体送风和引风机调节型风门挡板旁路风门挡板环境污染控制和除尘装置滑动门对在料斗和储藏库的原材料进行物流控制闸门控制原材料在进料口的流量燃气控制阀调节转炉上燃烧器进气量蒸气控制阀控制生产过程所需的蒸气ﻫ⑤在谷物加工厂执行器的应用ﻫ闸门分流阀分配器物料卸货器/加热器除尘隔离挡板气流控制(物流干燥) 球阀和蝶阀控制
⑥钢厂风门挡板和阀门执行器的应用
球或蝶阀控制控制冷却水,废水,或其它冷却介质调节型风门挡板送风和引风机旁路风门挡板闸门环境污染控制和除尘装置滑动门控制原材料在进料口的流量对在料斗和储藏库的原材料进行物流控制燃气控制阀蒸气控制阀调节转炉上燃烧器进气量控制生产过程所需的蒸气ﻫ⑦铝厂风门挡板和阀门执行器的应用ﻫ送风机风门挡板一次进风风门挡板空气预热风门挡板烟气再循环旁路风门挡板二次进风风门挡板主风箱风门挡板燃烧器调节杆燃烧器摇摆驱动器液压推杆驱动器叶轮机调速烟气调节阀蒸气调。
