亚临界电站锅炉四大管道支吊架检查调整技术要求
600MW亚临界机组四大管道支吊架状态检验与调整共5页
600MW亚临界机组四大管道支吊架状态检验与调整The Statefull Inspection and regulation about the four pipes’ Hangers and Supports in the boiler 600MW unitSun Shuchun(The Inner Mongolia Daihai Power Plant LLC., 013700,Ulan Qab City, Inner Mongolia)Abstract: This thesis introduces the Statefull Inspection and questions about the four pipes’s hangers and supports in the daihai power plant, analyses and estimates the hungers and the supports’s influence to the pipes’s safety and calculates about the loading、displacemen t and stress; By examining, the pipes’s dungers and supports recover to the normal working condition and the pipes’s stress is qualified. After all, we achieve the prospective purpose. At the end, it can be used for reference to the power plant which have the same capability(600MW subcritical unit) about the four pipes’s hungers and the supports.Keyword: hanger and the support, The statefull Inspection and regulation, calculate about the stress1、概述支吊装置是管道系统的重要组成部分，起着承受管道重量、控制管道位移量和控制管道振动的重要作用。

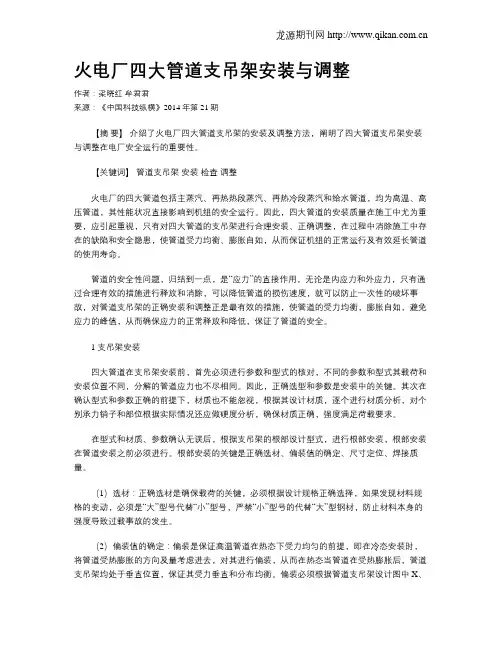

火电厂四大管道支吊架安装与调整
火电厂四大管道支吊架安装与调整作者：梁晓红牟君君来源：《中国科技纵横》2014年第21期【摘要】介绍了火电厂四大管道支吊架的安装及调整方法，阐明了四大管道支吊架安装与调整在电厂安全运行的重要性。
【关键词】管道支吊架安装检查调整火电厂的四大管道包括主蒸汽、再热热段蒸汽、再热冷段蒸汽和给水管道，均为高温、高压管道，其性能状况直接影响到机组的安全运行。
因此，四大管道的安装质量在施工中尤为重要，应引起重视，只有对四大管道的支吊架进行合理安装、正确调整，在过程中消除施工中存在的缺陷和安全隐患，使管道受力均衡、膨胀自如，从而保证机组的正常运行及有效延长管道的使用寿命。
管道的安全性问题，归结到一点，是“应力”的直接作用，无论是内应力和外应力，只有通过合理有效的措施进行释放和消除，可以降低管道的损伤速度，就可以防止一次性的破坏事故，对管道支吊架的正确安装和调整正是最有效的措施，使管道的受力均衡，膨胀自如，避免应力的峰值，从而确保应力的正常释放和降低，保证了管道的安全。
1 支吊架安装四大管道在支吊架安装前，首先必须进行参数和型式的核对，不同的参数和型式其载荷和安装位置不同，分解的管道应力也不尽相同。
因此，正确选型和参数是安装中的关键。
其次在确认型式和参数正确的前提下，材质也不能忽视，根据其设计材质，逐个进行材质分析，对个别承力销子和部位根据实际情况还应做硬度分析，确保材质正确，强度满足荷载要求。
在型式和材质、参数确认无误后，根据支吊架的根部设计型式，进行根部安装，根部安装在管道安装之前必须进行。
根部安装的关键是正确选材、偏装值的确定、尺寸定位、焊接质量。
（1）选材：正确选材是确保载荷的关键，必须根据设计规格正确选择，如果发现材料规格的变动，必须是“大”型号代替“小”型号，严禁“小”型号的代替“大”型钢材，防止材料本身的强度导致过载事故的发生。
（2）偏装值的确定：偏装是保证高温管道在热态下受力均匀的前提，即在冷态安装时，将管道受热膨胀的方向及量考虑进去，对其进行偏装，从而在热态当管道在受热膨胀后，管道支吊架均处于垂直位置，保证其受力垂直和分布均衡。

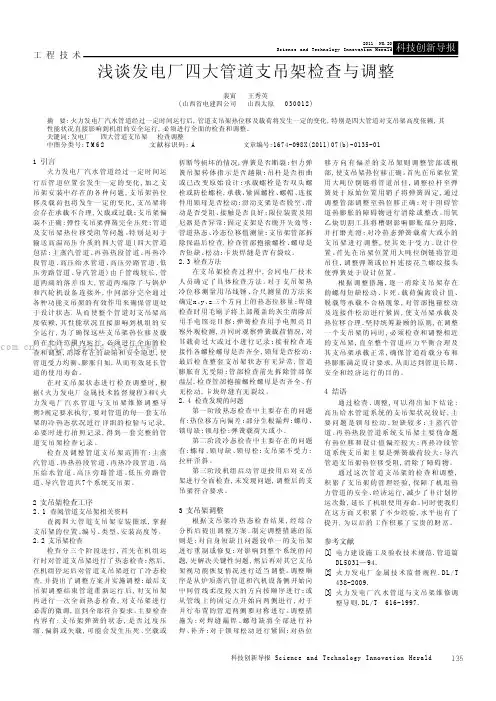

浅谈发电厂四大管道支吊架检查与调整
工 程 技 术1 引言火力发电厂汽水管道经过一定时间运行后管道位置会发生一定的变化,加之支吊架安装中存在的各种问题,支吊架热位移及载荷也将发生一定的变化,支吊架将会存在承载不合理,欠载或过载;支吊架偏装不正确;弹性支吊架弹簧完全压死;管道及支吊架热位移受阻等问题。
特别是对于输送高温高压介质的四大管道(四大管道包括:主蒸汽管道、再热热段管道、再热冷段管道、高压给水管道、高压旁路管道、低压旁路管道、导汽管道)由于管线较长,管道两端的落差很大,管道两端除了与锅炉和汽轮机设备连接外,中间部分完全通过各种功能支吊架的有效作用来确保管道处于设计状态,从而使整个管道对支吊架高度依赖,其性能状况直接影响到机组的安全运行,为了确保这些支吊架热位移及载荷在允许范围内运行,必须进行全面的检查和调整,消除存在的缺陷和安全隐患,使管道受力均衡、膨胀自如,从而有效延长管道的使用寿命。
在对支吊架状态进行检查调整时,根据《火力发电厂金属技术监督规程》和《火力发电厂汽水管道与支吊架维修调整导则》规定要求执行,要对管道的每一套支吊架的冷热态状况进行详细的检验与记录,必要时进行拍照记录,得到一套完整的管道支吊架检查记录。
检查及调整管道支吊架范围有:主蒸汽管道、再热热段管道、再热冷段管道、高压给水管道、高压旁路管道、低压旁路管道、导汽管道共7个系统支吊架。
2 支吊架检查工序2.1查阅管道支吊架相关资料查阅四大管道支吊架安装图纸,掌握支吊架的位置、编号、类型、安装高度等。
2.2支吊架检查检查分三个阶段进行,首先在机组运行时对管道支吊架进行了热态检查;然后,在机组停运后对管道支吊架进行了冷态检查,并提出了调整方案并实施调整;最后支吊架调整结束管道重新运行后,对支吊架再进行一次全面热态检查,对支吊架进行必需的微调,直到全部符合要求。
主要检查内容有:支吊架弹簧的状态,是否过度压缩、偏斜或失载,可能会发生压死、空载或折断等损坏的情况,弹簧是否断裂;恒力弹簧吊架转体指示是否越限;吊杆是否扭曲或已改变原始设计;承载螺栓是否双头螺栓或防松螺栓,承载、紧固螺栓、螺帽、连接件用锁母是否松动;滑动支架是否脱空、滑动是否受阻、接触是否良好;限位装置及阻尼器是否异常;固定支架是否脱开失效等;管道热态、冷态位移值测量;支吊架管部拆除保温后检查,检查管部抱箍螺栓、螺母是否短缺、松动;卡块焊缝是否有裂纹。
电厂330 MW机组四大管道支吊架检查与调整
总730期第三十二期2020年11月河南科技Journal of Henan Science and Technology电厂330MW机组四大管道支吊架检查与调整李嘉伦1郭永鹏1李楠林2张伦伦2（1.中国石化长城能源化工（宁夏）有限公司，宁夏银川751400；2.西安热工研究院有限公司，陕西西安710054）摘要：某电厂2号机组四大管道支吊架运行过程中暴露多处缺陷。
本文利用CAESAR II软件对管系进行系统的应力分析，并结合现场检查结果，在冷态时对四大管道支吊架进行相应调整，确保机组的安全稳定运行，最后对支吊架的检查维护提出了意见。
关键词：四大管道；支吊架；调整；应力校核中图分类号：TM621文献标识码：A文章编号：1003-5168（2020）32-0121-03 Inspection and Adjustment of Four Main Pipe Supports and Hangers forA330MW Turbine GeneratorLI Jialun1GUO Yongpeng1LI Nanlin2ZHANG Lunlun2（1.Sinopec Great Wall Energy chemical(Ningxia)Co.,Ltd.,Yinchuan Ningxia751400；2.Xi'an Thermal Power ResearchInstitute,Xi'an Shaanxi710054）Abstract:Several defects were exposed during the operation of the four major pipeline supports and hangers of Unit 2of a power plant.This paper used CAESAR II software to carry out systematic stress analysis on the piping system, and combined with the on-site inspection results,adjusted the four major pipeline supports and hangers in cold state to ensure the safe and stable operation of the unit,finally put forward opinions on the inspection and maintenance of supports and hangers.Keywords:four main pipes；hanger；adjustment；stress check某电厂2号机组容量为330MW，2013年10月投产。
最新机组基建阶段四大管道支吊架检查与调整
案例：哈密电厂基建阶段支吊架检查
（1）管道支吊架设计问题：
主蒸汽、再热热段管道锅炉厂设计安装的阻尼限位管夹材质
为0Cr18Ni9，按照D-ZD2010《发电厂汽水管道支吊架设计手 册》，管部材质应为A387 Gr.91。 0Cr18Ni9抗拉强度和屈服强 度分别为520MPa 和205MPa。A387 Gr.91抗拉强度585MPa和 屈服强度分别为415MPa。
支吊架检查发现的问题
➢ 热膨胀受阻
案例：哈密电厂基建阶段支吊架检查
支吊架检查发现的问题
（2）管道支吊架安装问题： ➢ 限位吊架安装 • 多个限位吊架限位方向安装错误，如3134号径向限位设计为X向
限位，而安装为Y向限位。汽泵再循环管3113径向限位和3124径 向限位设计为X向限位，安装为偏X方向45°。 • 多个限位吊架安装间隙要求不符合设计要求，如3#机组热段33#， 22#和24#径向限位，主蒸汽管道13#，22#Y向限位和24#X向限 位等。
机组基建阶段四大管道支吊 架检查与调整
目录
1 、管道支吊架简介 2、 基建阶段管道支吊架异常型式及原因 3、 基建阶段管道支吊架检查步骤 4、 案例：哈密电厂基建阶段支吊架检查
基建阶段管道支吊架检查步骤
常用标准
➢DL 5190.5--2012《电力建设施工技术规范 第5部分：管道及系统》 ➢DL/T 616-2006《火力发电厂汽水管道与支吊架维修调整导则》 ➢GB/T 17116.1-1997《管道支吊架 第1部分：技术规范》 ➢GB/T 17116.2-1997《管道支吊架 第2部分：管道连接部件》 ➢GB/T 17116.3-1997《管道支吊架 第3部分：中间连接件和建筑结构 连接件》 ➢JB/T 8130.1-1999《恒力弹簧支吊架》 ➢JB/T 8130.2-1999《可变弹簧支吊架》
四大管道支吊架问题的分析检验与调整探讨
·技术与应用·四大管道支吊架问题的分析检验与调整探讨■李建徽南京中特化工动力设备有限公司 江苏南京 210000摘 要：本文主要针对四大管道支吊架问题的分析检验与调整展开论述，结合具体案例，对四大管道支吊架问题和成因进行分析，然后提出了几点检验和调整措施，主要包括积极开展改造和调整工作、不断完善整改方案、调整的一般要求等，旨在将管道使用寿命提升上来，保证较高的安全运行效果。
关键词：管道；支吊架；分析检验；调整引言对管道支吊架的工作原理进行分析，主要是指借助工学原理，以此来对管道系统进行控制，防止管道状态不佳现象的出现。
加强支吊架的合理设置，要对支吊架稳定性因素进行深入分析，在保证支吊架稳定的情况下，可以有效保护管道系统，给予管道的正常功能强有力的保证。
因此，要想确保工程项目的顺利进行，必须要对四大管道支吊架的管道设计、安装等方面予以高度重视，并注重将检验和调整工作落实到位，防止安全隐患的出现，最大程度地维护好人员的人身安全。
1.四大管道支吊架问题的相关概述1.1案例分析以某一电厂为例，该电厂1号机组为660MW亚临界机组，锅炉最大连续蒸发量为2100t/h。
在1号机组投产和运行过程中，停机大修时累计运行予以高达45O00h,启停次数已经高达90次。
在1号机组四大管道中，主蒸汽管道、再热蒸汽管道以及主给水管道等为重要的构成内容。
图1为四大管道的技术参数表：图1 四大管道的技术参数表1.2问题在机组不断运行和反复启停的影响下，管道支吊架状态所出现的变化比较明显。
在日常检查过程中，吊架弹簧压死、吊架锈蚀现象比较常见。
基于此，使支吊架载荷的分布出现了很大的变化，不利于对管道和机组的运行环境予以维护。
同时，在应力分布不合理的影响下，会加剧管道高应力蠕变损伤程度，一旦错过最佳的处理时机，很难使管道使用寿命得到保障，严重影响到管道和机组的运行。
此外，在主蒸汽及再热蒸汽热段管道方面，如果炉顶防冲击装置冷态时被压死，很难将防冲击作用提升上来，并且这已经成为了其他弹簧吊架的承载状态的影响因素。
火电厂四大管道支吊架的检查与调整
火电厂四大管道支吊架的检查与调整王建忠(苏州热工研究所，江苏苏州215004)摘要介绍了火力发电厂四大管道的应力分析计算及其支吊架调整原理，阐明了管道支吊架冷/热态检查的内容，提出了根据计算结果、检查结果和《火力发电厂汽水管道与支吊架维修调整导则》（DL/T616-1997）开展支吊架维修调整的工作方法。
关键词管道支吊架应力检查调整1前言近年来，炉外汽水管道爆破呈频繁发生态势，给电厂安全生产带来重大损失，而火电厂的主蒸汽、再热蒸汽热段、再热蒸汽冷段和给水四大管道均为高温高压管道，其性能状况直接影响到机组的安全运行，应当予以重视。
通过对支吊架合理调整，消除存在的缺陷和安全隐患，使管道受力均衡、膨胀自如，从而有效延长管道的使用寿命。
管道的安全性问题，归结到一点，就是其材料强度与实际应力之间的关系问题，只要应力不超过材料的强度，就不会发生破坏。
应力影响管道的安全性通常分为两种情况，一是应力大于材料强度，直接导致破坏；另一种是由于应力的存在对材料产生损伤，使材料强度逐渐降低，当强度降到与应力相等的临界值时产生破坏。
实际管道中产生的破坏多是第二种情况。
从应力角度研究管道的安全性，可从两方面进行考虑。
一方面通过采取措施降低管道中的应力峰值，可以降低管道材料的损伤速度，防止一次性破坏事故，对管道支吊架的调整属于这方面的考虑。
另一方面帮助确定管道中的最大应力位置、损伤严重部位及危险部位，以利于对管道的安全监督。
2支吊架调整原理管道在工作状态下承受的应力分为一次应力和二次应力。
一次应力是指管道在内压、自重和其它持续外载(包括支吊架反力等)作用下所产生的应力；二次应力是指管道在热胀、冷缩或其它位移受约束时产生的应力。
一次应力是由于外力荷载而使管道产生的正应力和剪应力，必须满足外部及内部的力或力矩的平衡法则。
一次应力的特点是没有自限性，它始终随着外力荷载的增加而增大，不会随时间的延长而有所降低，当它超过某一限度，将使管道变形增加直至破坏。
四大管道支吊架规范书
附件1 技术规范1 总则1.1 本技术规范用于xxxx“上大压小”新建项目工程的四大管道（包括主蒸汽管道、高压旁路管道、高温再热蒸汽管道、低压旁路管道、低温再热蒸汽管道、高压给水管道（含汽泵再循环管道）、高旁减温水、以及主汽和热段管道的暖管、疏水管道，以下简称（四大管道））支吊架支吊架。
它提出了四大管道支吊架的功能设计、结构、性能、安装和试验等方面的技术要求。
锅炉厂供货范围内的四大管道支吊架由锅炉厂负责，不属于本次招标范围。
1.2 本技术规范提出的是最低限度的技术要求，并未对一切技术要求做出详细规定，也未充分引述有关标准和规范的条文，投标方应提供一套满足本招标文件和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，投标方必须满足其要求。
在签订合同之后，招标方保留对本规范书提出补充要求和修改的权力，投标方应承诺予以配合。
如提出修改，具体项目和条件由买卖双方商定。
1.3 投标方如对本招标文件有偏差(无论多少或微小)都必须清楚地表示在本招标文件的“技术差异表”中。
否则招标人将认为投标方完全接受和同意本招标文件的要求。
禁止更改本招标书内各条款序号。
1.4 投标人对四大管道支吊架（包括附件）负有全责，包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得招标方的认可。
1.5 本技术规范书所使用的标准，如遇与投标方所执行标准发生矛盾时，按较高标准执行。
投标方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新标准版本。
1.6 在合同签订后，按本招标文件的要求，投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收试验、运行和维护等标准清单给招标方，由招标方确认。
招标方有权因协议、标准、规程发生变化而提出一些补充要求，具体内容双方共同商定。
浅谈火力发电厂管道支吊架的检查与调整措施
浅谈火力发电厂管道支吊架的检查与调整措施摘要：机、炉外管爆破危害性极大，其后果难以预料和控制，对现场工作人员的安全构成极大威胁。
各个发电企业越来越重视机、炉外管的安全，管道支吊架维修调整规范化、系统化，能使管道寿命管理从局部微观性能研究扩展到宏观结构应力分析与微观研究相结合。
通过科研与工程实际相结合，将提高管道支吊架安全运行水平，延长管道使用寿命。
支吊架调整对电厂而言具有良好的经济效益。
关键词：管道；支吊架；应力0引言机炉外管道安全是火力发电厂安全运行的重要保障，特别是四大管道的安全事关重大，如果发生事故其后果难以预料和控制，会对现场工作人员的安全构成极大威胁。
火力发电厂对管道安全与寿命的研究主要包括：管道表面宏观检验及无损探伤发现的缺陷，通过金相组织分析了解材质变化规律，材料短时力学性能试验及长周期蠕变持久试验评估其剩余寿命。
这些方法其实并不全面，导致管道材质损伤和破坏的根本原因是高应力与材料缺陷，只有首先从宏观上控制和降低系统应力才能真正减缓材料的损伤速度，延长管道寿命。
这就需要做到通过计算制定最佳的管道支吊架配置，降低管道应力；通过定期支吊架维护与调整消除安全隐患。
管道应力的影响因素有管道及保温自重、支吊架配置、管道的空间布置与管道运行温度，其中管道及保温自重、管道的空间布置已经确定，运行温度通常按设计要求变化很小，所以支吊架性质将决定系统的应力水平与安全性，从宏观角度分析，支吊架(位置、类型与状态)决定管道系统的应力水平与安全性（同时要做好管道焊逢弯管检验，保证焊缝弯管合格）。
1 支吊架简介根据设计要求及管道布置，电厂汽水管道支吊架可分为以下几类：变力弹簧支吊架、恒力弹簧支吊架、固定支架、滑动支架、导向或限位支架、刚性吊架、减振或阻尼支吊架、防冲击刚性支吊架等。
可以看出，支吊架的主要作用有承担管道等的重量，对管道的某一方向进行限制等。
管道支吊架状态的正常与否，将直接影响管系应力水平的高低，影响管系的长期、安全、经济运行。
亚临界电站锅炉四大管道支吊架检查调整技术要求
亚临界燃煤锅炉四大管道支吊架检查调整项目技术条件书1总则1.1本技术条件书的使用范围，适用于****公司辟-*炉四大管道支吊架检查调整项目，它包括项目的工程范囤及检査调整的技术要求。
1 • 2本技术条件书提出的是最低限度的技术要求。
1.3施工（技术）资质要求：具有国家质量检验检疫总局颁发的《中华人民共和国特种设备检验检测机构核准证》（综合检验机构甲类）°1.4在签订合同之后，招标方保留对本技术条件书提出补充要求和修改的权力，投标方予以配合。
如提出修改，具体项目和条件由双方商左。
1.5业绩要求：投标人近五年至少从事过3台套300MW机组及以上机组锅炉汽、水管道及四大管道支吊架检査、调整和金属监督检验工作经验。
1.6本技术条件书所使用的标准如与投标方所执行的标准发生矛盾时，按较髙标准执行。
1.7投标方必须提供真实的符合本技术条件书的已运行业绩，弄虚作假中标也可依法废标。
2项目范围和工期2.1项目工程范围我公司#*-*锅炉为哈尔滨锅炉厂生产的型号为HG-1025/18. 2-W10亚临界一次中间再热自然循环汽包炉，采用单炉膛口型布置，水平低温过热器，低温再热器和省煤器布置在后烟道，再热汽温采用尾部烟气挡板调节。
汽轮机为东方汽轮机厂生产的型号为N320-16. 7/537/537-4亚临界一次中间再热、单轴、髙中压合缸、双缸双排汽、凝汽式汽轮机，共28级叶轮，第1级为调节级，英余27级为压力级，具有8 段不调整抽汽。
锅炉为东锅生产的型号为DG1900/25. 4-1门型超临界参数变压直流本生型锅炉，一次再热，单炉膛，尾部双烟道结构，采用平行挡板调节再热汽温，固态排渣，全钢构架，全悬吊结构, 平衡通风，壺天布置。
汽轮机为上海汽轮机厂生产的型号为N600-24. 2/566/566超临界、单轴、三缸四排汽、一次中间再热、凝汽式汽轮机，具有冲动式调节级和反动式压力级的混合形式，共48级叶轮，苴中高压缸1+11级，中压缸8级，低压缸2X2X7级，有8段不调整抽汽。
管道支吊架检查调整
02
03
支吊架脱落
由于安装不牢固、老化锈 蚀、振动等原因，导致支 吊架脱落，影响管道的正 常运行。
支吊架变形
由于承载过大、安装不规 范、使用时间长等原因， 导致支吊架变形，影响管 道的稳定性。
支吊架松动
由于安装不牢固、使用时 间长、振动等原因，导致 支吊架松动，影响管道的 安全性。
故障处理方法
重新安装
预紧力调整
通过预紧螺栓或拉伸等方式对 支吊架进行预紧，以增加其刚
度和稳定性。
调整步骤
检查支吊架的外观和结构， 确认是否存在异常或损坏。
根据检查结果，选择适当 的调整方法。
检查支吊架的安装位置和 角度，确认是否符合设计 要求。
实施调整，并对支吊架进 行固定和加固。
03 支吊架维护
维护周期
定期检查
确保支吊架的安装符合设计要求，无倾斜、 扭曲等现象。
检查紧固件和连接件
对支吊架的螺栓、螺母、焊接等连接部位进 行检查，确保无松动或断裂现象。
检查支吊架的承重能力
测试支吊架的承重能力是否满足设计要求， 确保管道的支撑稳定。
检查防腐涂层
检查支吊架的防腐涂层是否完好，如有破损 应及时进行修补。
维护注意事项
对于脱落或变形的支吊架， 应重新安装，确保安装牢 固、稳定。
更换支吊架
对于无法修复的支吊架， 应进行更换，选择质量合 格的支吊架，按照规范进 行安装。
加固支吊架
对于松动的支吊架，应进 行加固，增加稳定性，确 保管道安全运行。
预防措施
加强日常巡检
定期对管道支吊架进行检查，及时发现并处理问 题。
定期维护保养
对支吊架进行定期维护保养，保持其良好规范进行安装，确保 安装质量。
电站管道支吊架的状态检验与调整技术2
电站管道支吊架的状态检验与调整技术高温高压管道是火电机组的关键部件之一长期运行后其材质会逐渐发生蜕化并导致最终失效管道的支吊架状态直接影响着材质蜕化的速度因此在管道应力分析的基础上对支吊架的状态进行检验与评估并进行合理的调整可优化管系的总体应力水平大大提高机组关键部件的使用安全性支吊架的状态变化及其影响电厂汽水管道支吊架在长期运行后经常存在着大量的异常损坏以及失效现象其产生的主要原因有长期高温运行材料的蠕变及应力松弛使得管系应力重新分布支吊架安装偏离原设计或原设计不周使支吊架承受载荷发生重大改变运行过程中支吊架外表面的变形和腐蚀大幅度的冲击荷或剧烈振动长期运行后弹簧性能的下降等以上因素均会改变管系受力及支吊架承载分配加大部分管段的局部变形使得管系的局部应力增大甚至超过管材的基本许用应力另外与管道相联的设备接口处推力和力矩也会大幅度提高造成管道局部和设备接口处提前损坏和失效从而缩短管道的剩余使用寿命严重影响电厂的安全经济运行我国电力行业从90年代初开始研究汽水管道支吊架状态的检验评估及调整方法1997年由原电力工业部颁布了火力发电厂汽水管道与支吊架维修调整导则DL/T616�1997该导则的颁布使管道支吊架维修调整规范化系统化支吊架状态检验与调整技术实施管道技术资料核查支吊架状态的冷热态现场检验管系应力计算分析依据相关的管道计算技术规定采用管道专用计算程序基于国电热工院的材料性能数据库和独特的计算模型计算分析不同边界条件下的管系应力特殊工作状态下管道的振动分析及振动特性测试对运行中存在显著振动的管道如给水管道再热蒸汽管道等进行振动测试分析和诊断确定激振力的来源支吊架性能的现场测试管道系统支吊架整体状态评估在管系应力分析支吊架现场检查及性能测试的基础上综合分析各支吊架的状态支吊架配置与选型制定支吊架调整方案和施工计划支吊架调整工程业绩基于坚实的理论基础丰富的工程实践经验和求真务实的敬业精神国电热工院材料工程技术中心近年来对国内三十多家电厂50660MW机组的管道支吊架进行了状态检验与评估管系应力分析管道振动治理以及支吊架整改并且参与了老电厂机组管道改造设计与工程指导为电厂的安全经济运行作出了应有的贡献主要业绩见附页附国电热工院近年来的主要工程业绩江苏常熟电厂234号300MW机组主蒸汽再热蒸汽主给水管道支吊架状态检验计算与调整江苏利港电厂3号350MW 机组英国巴威公司产品主蒸汽再热蒸汽管道支吊架检验计算与调整华能南通电厂1号350MW 机组日本三菱公司产品主蒸汽再热蒸汽主给水管道支吊架检验与评估浙江北仑港电厂12345号600MW机组日本三菱美国西屋公司产品主蒸汽管道再热蒸汽管道主给水管道汽包下降管运行状态检验管道支吊架状态评估与调整安徽平圩电厂2号600WM机组主蒸汽管道再热蒸汽管道支吊架状态检验计算与调整安徽洛河发电厂1号300MW机组再热蒸汽管道支吊架状态检验与管系应力分析浙江嘉兴电厂12号300MW机组主蒸汽再热蒸汽主给水管道支吊架检验支吊架状态评估与调整广东沙角发电厂A2号200MW A4A5号300MW C2号660MW机组ABB公司产品主蒸汽管道再热蒸汽管道主给水管道及炉顶支吊架状态检验计算与调整广东黄埔发电厂1234号125MW机组主蒸汽管道再热蒸汽管道支吊架状态检验计算与调整广东云浮发电厂12号125MW机组主蒸汽管道再热蒸汽管道支吊架状态检验计算与调整广东韶关发电厂9号200MW机组主蒸汽管道再热蒸汽管道支吊架状态检验计算与调整广纸集团自备电厂12号50MW机组主蒸汽管道及母管管道支吊架状态检验调整与振动治理福建邵武发电厂1号125MW机组主蒸汽再热蒸汽及主给水管道支吊架检验调整与管道振动治理福建嵩屿发电厂1号300MW机组主蒸汽管道再热蒸汽管道及主给水管道支吊架状态检验计算与调整福州电厂12号350MW机组日本三菱主蒸汽再热蒸汽及主给水管道支吊架检验计算与调整甘肃西固电厂主蒸汽管道母管管道改造设计与施工工程监理蒲城电厂1号330MW机组罗马尼亚造管道支吊架检验计算与调整高加至除氧器管道振动治理山西霍州发电厂2号100MW机组主蒸汽管道及支吊架改造设计与施工工程监理山西铝厂自备发电厂7台50MW机组主蒸汽管道及母管支吊架状态检验与调整宁夏大坝发电厂12号300MW机组主蒸汽管道再热蒸汽管道支吊架状态检验计算与调整宁夏大武口发电厂12号100MW机组主蒸汽管道主给水管道支吊架状态检验计算与调整河南焦作发电厂1号200MW机组主蒸汽管道再热蒸汽管道运行状态评估与支吊架调整河南姚孟发电厂1号2号300MW机组主蒸汽管道再热蒸汽管道运行状态评估与寿命管理。
机组基建阶段四大管道支吊架检查与调整-文档资料
基建阶段管道支吊架异常型式及原因
管道支吊架异常原因
安装：
与设计不符：安装位置、初装载荷、冷紧点位置与冷紧量以及管子、 管件、保温层重量的选择、恒力吊架转动体位置、直接接触管道的 材料、限位吊架限位方向或间隙、偏装等。 其他：火焰切割锁定销、利用未解除, 管道或支吊架与其他管道或
JB/T 8130.2-2019《可变弹簧支吊架》
案例：哈密电厂基建阶段支吊架检查
哈密电厂简介
神华国能哈密电厂 4×660MW 超临界压力直流锅炉为上海锅炉
厂有限公司设计的 2236t/h 超临界参数变压运行螺旋管圈直流炉，单 炉膛塔式布置、四角切向燃烧、摆动喷嘴调温、一次再热、平衡通
风、全钢架悬吊结构、紧身封闭布置、采用干式捞渣机固态排渣的
案例：哈密电厂基建阶段支吊架检查
哈密电厂简介
神华国能哈密电厂4台机组基建安装调试期间，湖南省湘电锅炉
压力容器中心有限公司对该电厂每台机组主蒸汽管道、再热热段蒸 汽管道、再热冷段蒸汽管道、主给水管道及高低压旁路共8条管道共
计227个吊架，分别在安装后（未拔定位销）、冷态（已拔定位销，
吹管前）、吹管期间、以及带负荷到满负荷期间进行全面检查，累 计提出208条缺陷，其中2#机组累计提出缺陷68条，支吊架安装调试
对省煤器进口集箱的推力和推力矩超过设计允许值，致使省煤器
进口集箱炉右膨胀指示器垂直位移相差50mm（主给水管道与集 箱炉右相连），省煤器进口集箱两个恒力吊架热膨胀方向与设计 方向相反。
案例：哈密电厂基建阶段支吊架检查
支吊架检查发现的问题
（1）管道支吊架设计问题：
的缺陷率达30%，3#、1#、4#机组的吊架故障率分别为27%、15%、
18%。
案例：哈密电厂基建阶段支吊架检查
管道支吊架检查调整
前言
• 支吊架是火电厂蒸汽管道系统中的重要组成部
分，具有安全承受管道载荷、合理约束管道位 移、限制管道对所连接设备的推力和推力矩、 增加管系的稳定以及防止管道振动等功能。目 前，无论是新建机组或是在役机组，蒸汽管道 系统都普遍存在着支吊架异常甚至失效的现象 。失效的支吊架会导致管道系统偏离原来的设 计状态，对管系及相连设备的安全运行带来重 大的安全隐患，进而影响整个电厂生产运行的 安全性和可靠性。
• 华能平凉电厂5、6号600MW在机组吹管后，发现低温
再热蒸汽管道没有回复原位，管道发生“下沉”现象 ，最大下沉量达100mm左右，给机组运行带来重大的 安全隐患，其原因主要是由于支吊架问题造成的。 • 德州电厂三期主给水管道因壁厚超厚，支吊架载荷超 过设计载荷20%，造成整体坍塌。 • 此外，还有多家电厂因为支吊架状态异常导致管道焊 口多次泄漏、换管等事故发生。 • 炉外管爆破杀伤力极大，其后果难以预料和控制，对 现场工作人员的人身安全构成极大威胁，而支吊架性 质（状态、类型、位置）决定了管道系统的应力水平 与安全性。针对近年来炉外管道暴破呈频繁发生态势 ，各大电力局、发电公司对管道支吊架检验调整工作 越来越重视，希望通过这项工作的开展以减少恶性事 故的发生。
3.支吊架检查调整
• 支吊架调整一般过程： • （1）管道支吊架图纸查阅、收集，包括管道安装图、支吊架图、 • • • • •
运行资料等。 （2）管道支吊架状态现场冷、热态检验，对存在问题的支吊架拍 照记录。 （3）对管系应力及支吊架进行整体计算，得出各吊点的热位移、 载荷值，对原设计计算进行校核，校核设计中的支吊架配置、选 型是否合理，为支吊架调整方案的制定提供依据。 （4）对管道应力进行整体计算，得出各管种最大应力值及其在管 道中的具体位置，使四大管道日常金属监督有的放失。 （5）根据管道支吊架检验、计算结果，综合分析制定支吊架调整 方案。 （6）在机组检修时依据管道支吊架调整方案对存在问题的管道支 吊架进行调整。
锅炉“四管”防磨防爆项目质量检查标准
锅炉“四管”防磨防爆项目质量检查标准附件2华电国际十里泉发电厂锅炉“四管”防磨防爆项目检查质量标准一.概述为有效地防止锅炉“四管”爆破，使十里泉发电厂防磨防爆检查小组在对锅炉“四管”进行检查时有据可查，特制定本标准。
二.四管检查的重点部位1.锅炉受热面经常受机械和飞灰磨损部位（如穿墙管、悬吊管、管卡处管子和省煤器、水平烟道内过热器上部管段、卧式布置的再热器等）。
2.易因膨胀不畅而拉裂的部位（如水冷壁四角管子、燃烧器喷口和孔、门弯管部位的管子、工质温度不同而连在一起的包墙管、与烟、风道滑动面连接处的管子等）。
3.受水力或蒸气吹灰器的水（汽）流冲击的管子及水冷壁或包墙管上开孔装吹灰器部位的近邻管子。
4.屏式过热器、高温过热器和高温再热器等有经常超温记录的管子。
5.在检查、检修中必须注意消除管排变形、烟气走廊和管子膨胀受阻等现象，保持膨胀指示器完整，指示正确。
6.对管壁温度测点，应认真作检查，发现损坏和测值不准的，必须及时修复。
三.对锅炉受热面管子，经检查有下列情况之一时，应予更换1.碳钢和低合金钢管的壁厚减薄大于30％时。
2.碳钢管胀粗超过3.5%D,合金钢管胀粗超过2.5%D（D为管外径）时。
3.腐蚀点深度大于壁厚的30%时。
4.石墨化≥四级时。
5.高温过热器表面氧化皮超过0.6mm且晶界氧化裂纹深度超过3～5晶粒时（金属监督负责鉴定）。
6.表面裂纹肉眼可见者,或经探伤证明有裂纹时。
7.管子局部磨损面积大于10cm2,管壁减薄量接近上述各条规定的数值时。
8.超温机械性能低，运行一个小修间隔后的残余计算壁厚已不能满足强度计算要求的。
四.“四管”检查的详细内容及标准（说明：下列带＊内容为需结合机组大小修时进行）4.1水冷壁：4.1.1燃烧器周围和热负荷较高区域水冷壁外观检查。
4.1.1.1管壁被冲刷磨损程度，是否有高温腐蚀、变形、鼓包等缺陷，必要时进行测厚。
4.1.1.2定点监测管壁厚度及胀粗情况，一般分三层标高，每层四周墙各若干点。
电站锅炉四大管道支吊架设计原则与检验方法
管道支吊架检查及调整方法
管道支吊架检查步骤
第三步
根部结构无宏观裂纹
第四步 拉杆偏斜角度≤4°
第五步
弹簧锁定装置已解列 根部结构无宏观裂纹 拉杆偏斜角度≤4° 拉杆偏斜角度≤3°
根部结构无宏观裂纹
管道支吊架调整步骤
第三步 调整偏装至许用值 调整偏装至许用值
确保拉杆受力
调整预留间隙
调整预留间隙
第四步 调整荷载至整定位置 调整荷载至整定位置
序号 1
2 3 4 5 6
类型 弹簧支吊架
恒力支吊架 刚性吊架 滑动限位支架 阻尼器 膨胀节
第一步 变力弹簧支吊架载荷位移
在设计范围内 恒力弹簧吊架载荷在行程 范围内，无顶死现象出现
受力无松脱 预留间隙满足设计要求 行程拉杆预留长度满足设
计要求
序号 1 2
3
类型 弹簧支吊架 恒力支吊架
刚性吊架
第一步 保护管道 保护管道
调整偏装至许用值
调整偏装至许用值
调整偏装至许用值
第五步 解除锁定装置 解除锁定装置 收紧锁定螺母，恢
复管道 调整拉杆长度以满
足设计要求 调整拉杆长度以满
足设计要求
第六步 收紧锁定螺母，恢复管道 收紧锁定螺母，恢复管道
收紧锁定螺母，恢复管道 收紧锁定螺母，恢复管道
保护管道
第二步
管道支吊架检查步骤
弹簧锁定装置已解列
弹簧载荷在设计范围内
根部结构无宏观裂纹 根部结构无宏观裂纹
无涩
管道支吊架调整步骤
第二步 确保连接件完整，无宏观裂纹 确保连接件完整，无宏观裂纹
确保根部结构无宏观裂纹
4 滑动限位支架
保护管道
确保根部结构无宏观裂纹
5
阻尼器
某火力发电厂四大管道支吊架检查与调整
某火力发电厂四大管道支吊架检查与调整作者：李勇刚许恒王必宁来源：《山东工业技术》2014年第18期摘要：从四大管道支吊架安装、质量、管道设计和运行的角度，阐述了某电厂330MW机组主蒸汽、再热蒸汽管道支吊架的运行现状和存在的问题，对管道支吊架进行了状态检查、支吊架载荷性能检测、在综合分析的基础上提出了支吊架调整方案，并进行了工程实施，最后还对机组支吊架的运行监督提出建议。
关键词：支吊架；调整；管道；应力1 引言火力发电厂汽水管道支吊装置是炉外管道系统的十分重要的组成部分，起着承受管道重量、限制管道位移以及控制管道振动的重要作用。
2 支吊架检验方法和检验存在的问题机组为国产亚临界燃煤机组，装机容量2×330MW，锅炉为武汉锅炉厂生产的WGZ1100/17.45-3型锅炉，锅炉为燃煤机组，亚临界参数、自然循环、一次中间再热、单炉膛平衡通风、固态排渣、露天布置、全钢构架的Π型汽包炉。
汽机为东方汽轮机有限公司的C330-16.7/2.7/1.3/538/538 型亚临界、一次中间再热、三缸、单轴、抽凝式汽轮机。
投产时间为2010年4月。
单台机组的主蒸汽管道共布置有38组支吊架，高温再热蒸汽管道共布置有41组支吊架，低温再热蒸汽管道共布置有26组支吊架。
停机前和停机后对支吊架热态状况进行了全面的状态检验，检验结果表明存1、2号机组分别有38组和32组支吊架问题和缺陷，主要是弹簧支吊架压缩量异常（过载或者欠载）、恒力吊架指针指示异常（卡死至极限位置）、支吊架偏斜、支吊架选用时没有考虑管夹重量、设计为弹簧支吊架实际安装为刚性吊架、销子没有去除、恒力吊架质量低劣组件变形等。
图1 低温再热蒸汽管道支吊架立体布置示意图2.1 支吊架质量问题弹性、刚性吊架和限位装置等支吊架结构设计比较简单，技术要求基本能够满足；对恒力支吊架及阻尼器的质量，质量进行检验和检测是发现存在较大的问题。
主汽和再热蒸汽管道锅炉侧和汽机侧支吊架分别是由两个不同支吊架厂家供货，对汽机侧抽检恒力支吊架进行载荷性能测，检测结果表明，所检测的恒力吊架载荷恒定度达到38%，恒定度严重超标，恒力吊架质量不合格。
支吊架检查与调整
支吊架检查与调整主要内容一、管道支吊架状态检验与调整的必要性二、支吊架检查调整三、运行阶段的技术档案内容一、管道支吊架状态检验与调整的必要性1.1 管道安全事故频发是支吊架调整工作的根本原因近年来，管道及管件泄漏或爆裂事故时有发生，对安全生产和人身安全构成严重威胁。
针对近年来炉外管道暴破呈频繁发生态势，各大发电公司对管道支吊架检验调整工作越来越重视，希望通过这项工作的开展以减少恶性事故的发生。
1.2 电力标准及规程对管道支吊架调整的必须要求1.2.1 DL/T438-2009《火力发电厂金属技术监督规程》（1）第7.2.2.1节“应定期检查管道支吊架和指示器的状况，特别要注意机组启停前后的检查，发现支吊架松脱、偏斜、卡死或损坏等现象时，及时调整修复并做好记录”。
（2）第7.2.2.2节“管道安装完毕和机组每次A级检修，对管道支吊架进行检验。
根据检查结果，在第一次或第二次A级检修期间，对管道支吊架进行调整；此后根据每次A级检修检验结果，确定是否再次调整。
…………”1.2.2 DL/T616-2006《火力发电厂汽水管道与支吊架维修调整导则》（1）第3.3.4节“当限位装置出现异常变形或开裂时，应立即进行处理”。
（2）第3.7.5节“严禁主蒸汽管道、高低温再热蒸汽管道、高压给水管道或其他重要管道的任何部位因保温脱落而裸露运行。
不应将弹簧、吊杆、滑动与导向装置的活动部分包在保温层内”。
（3）第3.8.1节“当更换管子、管件或保温材料在重量、尺寸、布置或材质等方面与原设计不同时，应根据实际数据重新经行应力分析”。
（4）第3.8.6节“根据GB/T17116.1和DL/T5054的原则确定，支吊点与着力点需要偏装…………当吊架的拉杆在各种工况下，刚性吊杆摆角超过3°、弹性吊杆摆角超过4°时，应查明原因，并进行处理”。
（5）第4.1.1节“机组在投运前，应对支吊架进行全面的冷态调整，保证各个支吊架弹簧指针处于冷态标示点上、恒力吊架指针处于安装位置、固定支架和各种限位装置稳定牢固、减振器和阻尼器的安装状态指针处于起始点、管道冷位移值与设计值接近”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
亚临界燃煤锅炉四大管道支吊架检查调整项目技术条件书
1 总则
1.1 本技术条件书的使用范围，适用于****公司#*-*炉四大管道支吊架检查调整项目，它包括项目的工程范围及检查调整的技术要求。
1.2 本技术条件书提出的是最低限度的技术要求。
1.3 施工（技术）资质要求：具有国家质量检验检疫总局颁发的《中华人民共和国特种设备检验检测机构核准证》（综合检验机构甲类）。
1.4 在签订合同之后，招标方保留对本技术条件书提出补充要求和修改的权力，投标方予以配合。
如提出修改，具体项目和条件由双方商定。
1.5 业绩要求：投标人近五年至少从事过3台套300MW机组及以上机组锅炉汽、水管道及四大管道支吊架检查、调整和金属监督检验工作经验。
1.6 本技术条件书所使用的标准如与投标方所执行的标准发生矛盾时，按较高标准执行。
1.7 投标方必须提供真实的符合本技术条件书的已运行业绩，弄虚作假中标也可依法废标。
2 项目范围和工期
2.1 项目工程范围
我公司#*-*锅炉为哈尔滨锅炉厂生产的型号为HG-1025/18.2-WM10亚临界一次中间再热自然循环汽包炉，采用单炉膛Π型布置，水平低温过热器，低温再热器和省煤器布置在后烟道，再热汽温采用尾部烟气挡板调节。
汽轮机为东方汽轮机厂生产的型号为N320-16.7/537/537-4亚临界一次中间再热、单轴、高中压合缸、双缸双排汽、凝汽式汽轮机，共28级叶轮，第1级为调节级，其余27级为压力级，具有8段不调整抽汽。
#*-*锅炉为东锅生产的型号为DG1900/25.4-Ⅱ1型超临界参数变压直流本生型锅炉，一次再热，单炉膛，尾部双烟道结构，采用平行挡板调节再热汽温，固态排渣，全钢构架，全悬吊结构，平衡通风，露天布置。
汽轮机为上海汽轮机厂生产的型号为N600-24.2/566/566超临界、单轴、三缸四排汽、一次中间再热、凝汽式汽轮机，具有冲动式调节级和反动式压力级的混合形式，共48级叶轮，其中高压缸1+11级，中压缸8级，低压缸2×2×7级，有8段不调整抽汽。
#*-*机组四大管道、抽汽管道有部分支吊架存在过载、失载和严重锈蚀等，需进行全面检查、应力核算和调整
2.2 工程接口和分界点
本项目招标方提供搭设脚手架和拆装保温及需更换支吊架的备件，支吊架的冷热态检查，应力计算，调整管道标高、载荷分配，更换已锈蚀失效的支吊架及不能满足使用要求的支吊架的工作全部由投标方进行。
2.3 项目工期
201*年*月-**月（具体时间由招标方通知为准）
3 双方职责
3.1 招标方职责
3.1.1 招标方协助投标方办理好工作票，并为投标方搭设好脚手架，为投标方提供现场施工条件（如免费提供施工用电源、水源）。
3.1.2 审查投标方提交的施工计划、施工组织设计、施工方案、施工质量保证措施、安全文明施工措施等。
3.1.3 投标方在施工过程中，招标方负责现场监督、协调和有关配合工作。
3.2 投标方职责
3.2.1 投标方负责施工中的全部安全责任，并与招标方安监部门签订安全协议，施工人员安全考试合格后才能进入现场施工。
3.2.2 投标方必须自带施工用的所有工器具，并遵守招标方的各项规章制度与《电力安全规程》，并服从招标方协调安排和招标方安全与质量的监督。
3.2.3 施工人员劳保用品由投标方负责。
4 安全管理相关要求
4.1 施工安全资质和证明材料的相关要求：投标方具有国家相关部门颁发的营业执照、法人代表资格证书及企业安全生产许可证。
4.2 投标方须提供安全资质复印件备查，包括营业执照、法人代表资格证书、施工简历和近3年安全施工记录（安全生产监督局出具）；与本施工项目相对应的资质证书。
4.3 工程施工前，投标方要向招标方交纳工程合同总价的5%作为安全生产保证金。
4.4 工程安全措施：
4.4.1 施工机械、电动工器具，必须符合安全要求,按规定装设漏电保护器，并进行定期检验合格。
严禁使用未经检验合格、安全无保障的特种设备。
4.4.2 生产（施工）现场的井、坑、孔、洞，在人员暂时撤离和收工后，必须加盖封闭，采取防止人员坠入的可靠措施。
4.4.3 凡在没有脚手架或没有栏杆的脚手架高度超过1.5米或在离地面2米及以上的地点工作，必须正确使用安全带。
4.4.4 施工过程中所用安全设施必须符合《电力生产企业安全设施规范手册》或**集团制[2005]18号《中国**集团公司安全设施标准》。
4.4.5 特种作业人员必须持证上岗，严禁不具备相应资格人员从事特种作业。
4.4.6 学习《电业安全工作规程（热力和机械部分》、《电业安全工作规程（发电厂和变电所电气部分）》，并严格遵照执行。
4.4.7 在有危险性的区域或可能造成火灾、爆炸、触电、中毒、窒息、烫伤、坠落、溺水、机械伤害或其他人身伤害的场所作业，事先应做好危险点分析，制订可靠的安全措施，并监督执行。
严禁在安全生产条件不具备、隐患未排除、安全措施不到位的情况下组织生产。
4.4.8 严禁迟报、漏报、谎报、瞒报安全生产事故。
4.5 工程安全管理人员设置的相关要求：
4.5.1 施工负责人、工程技术人员和工人的技术素质必须满足工程要求。
4.5.2 施工组织机构、工器具、安全防护设施、安全用具、劳动防护用品必须满足安全施工要求。
大型施工机械、工器具、绝缘用具、施工机具、安全防护用品，必须具有检验、试验资质部门出具的合格的检验报告。
特种作业人员必须持有合格的《特种作业操作证》。
4.5.3 施工单位管理人员应按规定经过安全管理培训。
4.5.4 投标方制定施工期为保证现场人身、设备安全的施工组织措施、安全措施和技术措施，经招标方审核批准（实行监理制的项目还须监理审批）后贯彻落实，严禁超能力、超强度、超定员组织生产，严禁违反程序擅自压缩工期、改变技术方案和工艺流程。
4.5.5 投标方施工队伍在施工过程中不得擅自更换工程技术管理人员、工作负责人、安全管理人员以及关系到施工安全及质量的特种工种人员，特殊情况需要换人时须征得招标方的同意，并对新参加工作人员履行相应的安全教育、培训和考核，合格后方可使用。
4.5.6 施工人数在30人以上的施工队伍，设置专职安全员；在30人以下的队伍设兼职安全员。
4.5.7 安全管理机构的专职安全人员应兼顾专业的搭配，确保满足安全文明施工管理要求。
5 技术要求
5.1 收集整理设计、安装资料，掌握管道的空间布置及支吊架的具体设置。
5.2 管道支吊架检查，包括热态（运行状态）检查和冷态（停机状态）检查，需全面检查各支吊架的承载状况（测量标尺）及其组成部件的失效情况，并检查管道是否明显下沉、在穿墙或穿楼板或与其它管道及设备相邻处是否存在受阻。
5.3 应力核算，依据设计、安装资料提供的管道空间布置及支吊架具体设置对管道进行一次应力和三次应力的核算，判断设计是否合理。
5.4 总结热、冷态检查结果，进而依据机组运行时间、管道是否明显下沉、支吊架失效率的高低及应力核算结果确定调整（更换）方案。
5.5 出具相应支吊架检查、应力核算报告及支吊架调整、更换方案。
5.6 在调整（更换）方案审核批准后，在机组停机期间对失效的支吊架进行调整（更换）。
5.7 机组重新运行并且机组参数稳定后对管道支吊架再次进行热态检查，并与调整（更换）方案比较，判断调整效果是否良好。
6 质量验收和性能
6.1 DL/T 616-2006《火力发电厂汽水管道与支吊架维修调整导则》
6.2 DL 438-2000《火力发电厂金属技术监督规程》
6.3 DL 647-2004《电站锅炉压力容器检验规程》
6.4 DL/T 5054-1996《火力发电厂汽水管道设计技术规定》
6.5 SDGJ 6-1990《火力发电厂汽水管道应力计算技术规定》
6.6 GB/T 17116.1-1997《管道支吊架第1部分：技术规范》
6.7 GB/T 17116.2-1997《管道支吊架第2部分：管道连接部件》
6.8 GB/T 17116.3-1997《管道支吊架第3部分：中间连接件和建筑结构连接件》
6.9 JB/T 8130.1-1999《恒力弹簧支吊架》
6.10 JB/T 8130.2-1999《可变弹簧支吊架》
6.11 DL 5031-1994《电力建设施工及验收技术规范管道篇》
6.12 DL/T 869-2004《火力发电厂焊接技术规程》
7 罚则
7.1 遵守招标方有关规章制度，如违反则按招标方相关制度考核。
7.2 违犯《电业安全工作规程》及招标方相关的安全管理规定，按《****公司外委单位安全管理奖惩办法》处理
7.3 由于投标方原因造成检修质量不符合有关质量标准的，由投标方负责返修。
7.4 由于投标方原因在施工期间造成返修停工、设备损坏，其损失由投标方负责承担。
8 其他
8.1 未尽事宜，双方协商解决。
