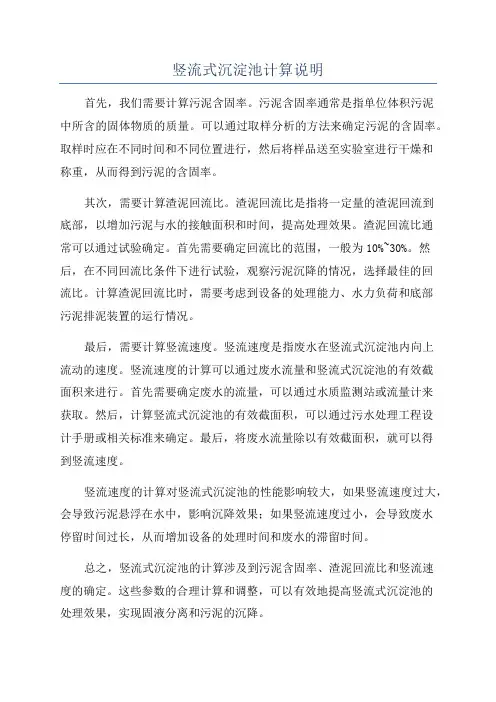

竖流式沉淀池的设计
竖流式沉淀池计算说明
竖流式沉淀池计算说明首先，我们需要计算污泥含固率。
污泥含固率通常是指单位体积污泥中所含的固体物质的质量。
可以通过取样分析的方法来确定污泥的含固率。
取样时应在不同时间和不同位置进行，然后将样品送至实验室进行干燥和称重，从而得到污泥的含固率。
其次，需要计算渣泥回流比。
渣泥回流比是指将一定量的渣泥回流到底部，以增加污泥与水的接触面积和时间，提高处理效果。
渣泥回流比通常可以通过试验确定。
首先需要确定回流比的范围，一般为10%~30%。
然后，在不同回流比条件下进行试验，观察污泥沉降的情况，选择最佳的回流比。
计算渣泥回流比时，需要考虑到设备的处理能力、水力负荷和底部污泥排泥装置的运行情况。
最后，需要计算竖流速度。
竖流速度是指废水在竖流式沉淀池内向上流动的速度。
竖流速度的计算可以通过废水流量和竖流式沉淀池的有效截面积来进行。
首先需要确定废水的流量，可以通过水质监测站或流量计来获取。
然后，计算竖流式沉淀池的有效截面积，可以通过污水处理工程设计手册或相关标准来确定。
最后，将废水流量除以有效截面积，就可以得到竖流速度。
竖流速度的计算对竖流式沉淀池的性能影响较大，如果竖流速度过大，会导致污泥悬浮在水中，影响沉降效果；如果竖流速度过小，会导致废水停留时间过长，从而增加设备的处理时间和废水的滞留时间。
总之，竖流式沉淀池的计算涉及到污泥含固率、渣泥回流比和竖流速度的确定。
这些参数的合理计算和调整，可以有效地提高竖流式沉淀池的处理效果，实现固液分离和污泥的沉降。
污水处理沉淀池设计计算
污水处理沉淀池设计计算
一、竖流沉淀池设计计算
1、结构形式
竖流沉淀池是指在沉淀池中水流的形式主要为垂直方向，其结构型式为圆筒形或梯形，可以实现污染物的沉淀、清除，同时也有污泥贮存的作用。
2、参数计算
（1）池底角α应满足θ≤30°，最好为18°～25°。
（2）池底距离：当水流速小于0.1m/s时，可以考虑安装沉淀池，此时距离可以定为0.7m；当流速大于0.1m/s时，可以考虑改善设备或设置沉淀池，此时距离可以定为1.2m。
（3）管线内径可以根据实际情况进行确定，一般内径可以确定为500mm～1000mm。
（4）池容量：可以根据污水日处理量来计算，一般池容量需大于日处理量的1.3倍。
3、主要工艺
（1）沉淀过程：污水进入沉淀池，污染物粒子在水力作用下不住自行沉淀到池底，沉淀过程可以分为凝聚期和沉淀期。
（2）搅拌过程：搅拌设备可以提高污水中污染物粒子之间的质量交换，增加沉淀率，减少污染物污泥的污染量。
二、斜管沉淀池设计计算
1、结构形式
斜管沉淀池是指，污水流入池中时，水流流向以倾斜斜管形式排列的深池，沉淀介质渗滤下来，在池底形成活性污泥后排出。
竖流式沉淀池
竖流式沉淀池设计概述因本次设计的设计流量不大，拟采用竖流式沉淀池．设计参数①池的直径或池的边长不大于8m ，通常为4～7m 。
②池径与有效水深之比不大于3。
③中心管管内流速不大于30mm/ｓ。
④中心管下端应设于喇叭口和反射板，反射板距地面不小于，喇叭口直径及高度为中心管直径的 倍，反射板直径为喇叭口直径的 倍，反射板表面与水平面的倾角为17°。
⑤中心管下端至反射板表面之间的缝隙高在～ 范围内时，缝隙中污水流速，初次沉淀池中不大于30mm/s ，二沉池不大于20mm/s 。
⑥池径小于7m 时，溢流沿周边流出，池径大于7m 时，应增设幅流式集水支渠。
⑦排泥管下端距池底不大于，上端超出水面不小于。
⑧浮渣挡板距集水槽～，淹没深度～。
设计计算⑴ 中心管面积设中心管流速＝ｍ/ｓ，采用池数ｎ＝2，则每池最大设计流量为s m n Q q /029.02058.03max max ===则中心管面积 20max 96.003.0029.0m v q f ===⑵ 沉淀部分有效面积 设表面负荷ｑ1＝)/(23h m m ，则上升流速s m h m u v /0007.0/52.20===2max 43.410007.0029.0m v q A ===⑶ 沉淀池直径 ()()m m f A D 835.714.396.043.4144<=+⨯=+=π ⑷ 沉淀池有效水深设沉淀时间T ＝ｈ，则 m vT h 78.336005.10007.036002=⨯⨯=⨯=⑸ 较核池径水深比39.178.335.72<==h D ∴符合要求(6)校核集水槽每米出水堰的过水负荷S L S L D q q/9.2/26.1100035.7029.0max 0<=⨯⨯==ππ ∴符合要求⑹ 中心管直径 m fd 11.114.396.0440=⨯==π ⑺ 中心管喇叭口下缘至反射板的垂直距离m d v q h 31.05.114.302.0029.011max 3=⨯⨯=⋅⋅=π 式中： h3 ——中心管喇叭口下缘至反射板的垂直距离，ｍv1 ——污水由中心管喇叭口与反射板之间缝隙流处的流速，ｍ/ｓd1 —— 喇叭口直径; d1＝＝×＝ｍ⑻ 污泥斗及污泥斗高度取α＝60°，截头直径1d =ｍ，则m tg tg d D h 02.66024.035.72015=⨯-=-=α ⑼ 沉淀池总高度m h h h h h H 41.1002.6031.078.33.054321=++++=++++=式中： H ——沉淀池总高度，m ；h1 ——池子超高，ｍ；取为；h2 ——沉淀池有效水深，ｍ；h3 ——中心喇叭口至反射板的垂直距离，ｍ；h4——缓冲层高，因泥面很低，取为0；h5——污泥斗高度，ｍ；⑽ 沉淀池出水部分设计污水流量Q ＝3m ｓ，集水槽内的流量集q ＝Q/2 则 集q ＝2＝3m s采用周边集水槽，单侧出水，每池设一个出口，集水槽的宽度为()()m q k B 26.0029.05.19.09.04.04.00＝＝集⨯•= 式中： K ——安全系数，取值集水槽的起点水深为m B h 195.026.075.075.00=⨯=＝起集水槽的终点水深为m B h 325.026.025.125.10=⨯=＝终槽深均布为ｍ。

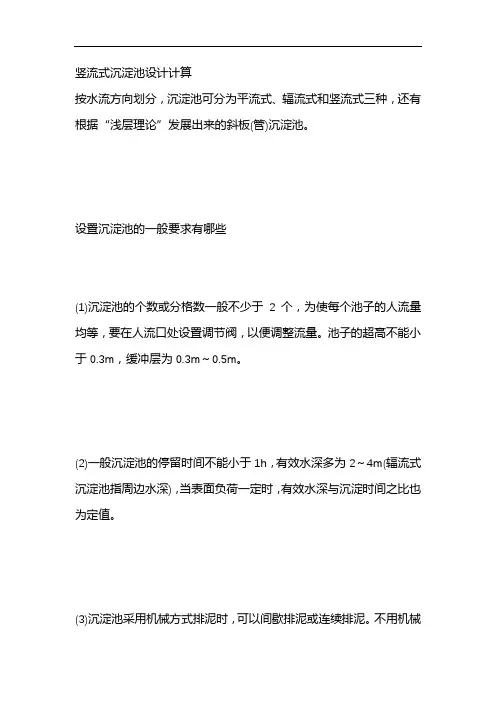

竖流式沉淀池设计计算
竖流式沉淀池设计计算按水流方向划分，沉淀池可分为平流式、辐流式和竖流式三种，还有根据“浅层理论”发展出来的斜板(管)沉淀池。
设置沉淀池的一般要求有哪些(1)沉淀池的个数或分格数一般不少于2个，为使每个池子的人流量均等，要在人流口处设置调节阀，以便调整流量。
池子的超高不能小于0.3m，缓冲层为0.3m～0.5m。
(2)一般沉淀池的停留时间不能小于1h，有效水深多为2～4m(辐流式沉淀池指周边水深)，当表面负荷一定时，有效水深与沉淀时间之比也为定值。
(3)沉淀池采用机械方式排泥时，可以间歇排泥或连续排泥。
不用机械排泥时，应每日排泥，初沉池的静水头不应小于1．5m，二沉池的静水头，生物膜法后不应小于1．2m，活性污泥法后不应小于0．9m。
(4)采用多斗排泥时，每个泥斗均应没单独的排泥管和阀门，排泥管的直径不能小于200mm。
污泥斗的斜壁与水平面的倾角，采用方斗时不能小于60°，采用圆斗时不能小于55(5)当采用重力排泥时，污泥斗的排泥管一般采用铸铁管，其下端伸入斗内，顶端敞口伸出水面，以便于疏通，在水面以下1．5～2．0m处，由排泥管接出水平排泥管，污泥借静水压力由此管排出池外。
(6)使用穿孔排泥管排泥时，排泥管长度应在15m以内，排泥管管径150～200mm，孔径15～25mm，孔眼内流速4～5m／s，孔眼总面积与管截面积的比值为0．6～0．8，孔眼向下成45°～60°交错排列。
为防止排泥管堵塞，应设压力水冲洗管，根据堵塞情况及时疏通。
(7)进水管有压力时，应设置配水井，进水管由配水井池壁接人，且应将进水管的进口弯头朝向井底。
沉淀池进、出水区均应设置整流设施，同时具备刮渣设施。
(8)沉淀池的出水整流措施通常为溢流式集水槽，出水堰可用三角堰、孔眼等形式，普遍采用的是直角锯齿形三角堰，堰口齿深通常为50mm，齿距为200mm左右，正常水面应当位于齿高的1／2处。
堰口设置可调式堰板上下移动机构，在必要时可以调整。
竖流式沉淀池设计计算规定(最新整理)
竖流式沉淀池
1、池径与有效水深比值不大于3.0；池径不宜大于8.0m，通常为4—7m，也有
超过10m的
2、中心管内流速不大于30mm/s
3、中心管下口应设喇叭口和反射板：
反射板底距泥面至少0.3m。
喇叭口直径和高度为中心管直径的1.35倍。
反射板的直径为喇叭口直径的1.3倍，反射板表面积与水平面倾角为17 中心管下端至反射板表面之间的缝隙高在0.25—0.5范围内，缝隙中污水流速，在初沉中不大于30mm/s，在二沉中不大于20mm/s。
4、排泥管下端距池底不大于0.20m，管上端超出水面不小于0.4m。
5、浮渣挡板距集水槽0.25—0.5m，高出水面0.1—0.15m，淹没深度0.3—0.4m。
6、如果池径大于7m，为了使池内水分布均匀，可增设辐射方向的流出槽。
7、污泥斗的倾角用55~60 。
8、排泥管径不小于200mm。
作为初沉池用时，h不小于1.5m；作为二沉池时，
生物滤池后不应小于1.2m，曝气池后不应小于0.9m。
竖流式沉淀池设计计算
竖流式沉淀池设计计算一、平流式沉淀池卧式沉淀池的表面形状一般为矩形。
水在进水区经过消能和整流进入沉淀区后，水流缓慢水平流动，水中的悬浮物逐渐沉入池底。
沉淀区的水溢出堰口，通过出水槽排出池外。
平流式沉淀池基本要求如下：(1)平流式沉淀池的长度多为30～50m，池宽多为5～10m，沉淀区有效水深一般不超过3m，多为2.5～3.0m。
为保证水流在池内的均匀分布，一般长宽比不小于4：1，长深比为8～12。
(2)采用机械刮泥时，在沉淀池的进水端设有污泥斗，池底的纵向污泥斗坡度不能小于0.01，一般为0.01～0.02。
刮泥机的行进速度不能大于1.2m/min，一般为0.6～0.9m/min。
(3)平流式沉淀池作为初沉池时，表面负荷为1～3m3/(m·h)，最大水平流速为7mm/s；作为二沉池时，最大水平流速为5mm/s。
(4)人口要有整流措施，常用的人流方式有溢流堰一穿孔整流墙(板)式、底孑l人流一挡板组合式、淹没孔人流一挡板组合式和淹没孔人流一穿孔整流墙(板)组合式等四种。
使用穿孔整流墙(板)式时，整流墙上的开孔总面积为过水断面的6%～20%，孔口处流速为0.15～0.2m/s，孔口应当做成渐扩形状。
(5)在进出口处均应设置挡板，高出水面0.1～0.15m。
进口处挡板淹没深度不应小于0.25m，一般为0.5～1.0m；出口处挡板淹没深度一般为0.3～0.4m。
进口处挡板距进水口0.5～1.0m，出口处挡板距出水堰板0.25～0.5m。
(6)当卧式沉淀池容积较小时，可采用穿孔管排泥。
多孔管大多布置在泥斗内，或水平池底部。
沉淀池采用多斗排泥时，斗的平面为正方形或近似正方形，排数一般不能超过两排。
大型卧式沉淀池一般都配有刮泥机，将池底的污泥从出口刮至入口处的泥斗，将浮渣刮至出口处的集渣池。
(7)平流式沉淀池非机械排泥时缓冲层高度为0.5m，使用机械排泥时缓冲层上缘宜高出刮泥板0.3m。
二、竖流式沉淀池立式沉淀池体为圆形或方形，污水从中心管入口流入人池，通过反射板的挡板分布在整个水平段周围，缓慢向上流动。
沉淀池设计计算(平流式,辐流式,竖流式,斜板)
沉淀池沉淀池是利用重力沉降作用将密度比水大的悬浮颗粒从水中去除的处理构筑物，是废水处理中应用最广泛的处理单元之一，可用于废水的处理、生物处理的后处理以及深度处理。
在沉砂池应用沉淀原理可以去除水中的无机杂质，在初沉池应用沉淀原理可以去除水中的悬浮物和其他固体物，在二沉池应用沉淀原理可以去除生物处理出水中的活性污泥，在浓缩池应用沉淀原理分离污泥中的水分、使污泥得到浓缩，在深度处理领域对二沉池出水加絮凝剂混凝反应后应用沉淀原理可以去除水中的悬浮物。
沉淀池包括进水区、沉淀区、缓冲区、污泥区和出水区五个部分。
进水区和出水区的作用是使水流均匀地流过沉淀池，避免短流和减少紊流对沉淀产生的不利影响，同时减少死水区、提高沉淀池的容积利用率；沉淀区也称澄清区，即沉淀池的工作区，是沉淀颗粒与废水分离的区域；污泥区是污泥贮存、浓缩和排出的区域；缓冲区则是分隔沉淀区和污泥区的水层区域，保证已经沉淀的颗粒不因水流搅动而再行浮起。
沉淀池的原理沉淀池是利用水流中悬浮杂质颗粒向下沉淀速度大于水流向卜流动速度、或向下沉淀时间小于水流流出沉淀池的时间时能与水流分离的原理实现水的净化。
理想沉淀池的处理效率只与表面负荷有关，即与沉淀池的表面积有关，而与沉淀池的深度无关，池深只与污泥贮存的时间和数量及防止污泥受到冲刷等因素有关。
而在实际连续运行的沉淀池中，由于水流从出水堰顶溢流会带来水流的上升流速，因此沉淀速度小于上升流速的颗粒会随水流走，沉淀速度等于卜-升流速的颗粒会悬浮在池中，只有沉淀速度大于上升流速的颗粒才会在池中沉淀下去。
而沉淀颗粒在沉淀池中沉淀到池底的时间与水流在沉淀池的水力停留时间有关，即与池体的深度有关。
理论上讲，池体越浅，颗粒越容易到达池底，这正是斜管或斜板沉淀池等浅层沉淀池的理论依据所在。
为了使沉淀池中略大于上升流速的颗粒沉淀下去和防止已沉淀下去的污泥受到进水水流的扰动而重新浮起，因而在沉淀区和污泥贮存区之间留有缓冲区，使这些沉淀池中略大于上升流速的颗粒或重新浮起的颗粒之间相互接触后，再次沉淀下去。
竖流式沉淀池
竖流式沉淀池又称立式沉淀池，是池中废水竖向流动的沉淀池。
池体平面图形为圆形或方形，水由设在池中心的进水管自上而下进入池内（管中流速应小于30mm/s），管下设伞形挡板使废水在池中均匀分布后沿整个过水断面缓慢上升（对于生活污水一般为0.5-0.7mm/s，沉淀时间采用1-1.5h），悬浮物沉降进入池底锥形沉泥斗中，澄清水从池四周沿周边溢流堰流出。
堰前设挡板及浮渣槽以截留浮渣保证出水水质。
池的一边靠池壁设排泥管（直径大于200mm）靠静水压将泥定期排出。
竖流式沉淀池的优点是占地面积小，排泥容易，缺点是深度大，施工困难，造价高。
常用于处理水量小于20000m³/d的污水处理厂。
竖流式沉淀池中，水流方向与颗粒沉淀方向相反，其截留速度与水流上升速度相等，上升速度等于沉降速度的颗粒将悬浮在混合液中形竖流式沉淀池的工作原理：在竖流式沉淀池中，污水是从下往上以流速v做竖向流动，污水中的悬浮颗粒有以下三种运动状态：①当颗粒沉速u>v时，则颗粒将以u-v的差值向下沉淀，颗粒得以去除；①当u=v时，颗粒处于随机状态，不下沉亦不上升；①当u<v时，颗竖流式沉淀池的构造：竖流式沉淀池的平面可以为圆形、正方形或多角形。
为使池内配水均匀，池径不宜过大，一般采用4～7m，不大于10m为了降低池的总高度，污泥区可采用多斗排泥方式。
竖流式沉淀池的直径与有效水深之比一般不大于3。
沉淀池，应用颗粒或絮体的重方沉淀作用去除水中悬浮物的一种传统水处理构筑物。
它的平面形式常采用长方形和圆形两种。
按池中水流方向，可分为平流式、竖流式及辐流式三种形式。
广泛应用于给水及污水处理工艺流程中。
有时作为原水水质较好的单独水处理构筑物，其出水术质即可满足设计要求，或作为污水的一级处理单独使用。
竖流式沉淀池设计计算
竖流式沉淀池设计计算
首先，需要确定竖流式沉淀池的工艺参数，包括流量、出口水质要求和沉淀时间等。
这些参数将直接影响到沉淀池的尺寸和设计。
其次，需要确定沉淀池的尺寸，包括长度、宽度和深度。
沉淀池的尺寸应根据设计流量和沉淀时间来确定。
较大的尺寸可以增加沉淀效果，但也会增加设备的成本和占地面积。
然后，需要计算沉淀池的污泥废物产量。
污泥废物产量取决于进水中的悬浮物浓度和沉淀效率。
一般来说，沉淀效率越高，产生的污泥废物越多。
接下来，需要确定竖流式沉淀池的进出水口的位置和尺寸。
进水口的位置应使水能够均匀地分布到整个沉淀池，避免出现死角。
出水口的位置应使清水从上部均匀地流出，避免悬浮物残留。
最后，需要计算竖流式沉淀池的水力负荷。
水力负荷是指单位面积上的水流量，可以通过进出水口的尺寸和水流速度来计算。
水力负荷应根据设计要求和设备的承受能力来确定。
总之，设计和计算竖流式沉淀池需要考虑多个因素，包括工艺参数、沉淀池尺寸、污泥废物产量、进出水口位置和尺寸以及水力负荷等。
合理的设计和计算可以确保竖流式沉淀池的效果和效率，从而有效地去除水中的悬浮物和悬浮沉淀物。
竖流式初次沉淀池(矩形)设计计算书
一、工艺流程上游工艺竖流式初沉池下游工艺二、基本数据2.1 设计流量日平均流量Q av ：1500m³/d变化系数：1实设流量Qs：1500数量N：1座单座处理量Q：1500m³/d 设计参考依据：（1） 《室外排水设计规范》（GB50014-2006）(2016年版) （2）竖流式初次沉淀池（矩形）设计计算书2.2 设计进出水水质式中：=1500=0.03经计算,得：A 0=0.58m2则中心筒直径d 0=0.86m 取d0=0.9m实际中心筒面积A 0=0.64m2式中：=0.017=1.215=0.02经计算,得：h3=0.23m式中：=1500=2经计算,得：A——沉淀池有效断面面积，m2；Q——设计流量，m3/d；q——表面负荷，m3/(m2*h)；Q——设计流量，m3/d；v 0——中心筒流速，m/s；4.1.2 中心筒喇叭口与反射板间隙高度 按式：h3——间隙高度，m；Q——设计流量，m3/s；d 1——喇叭口直径，d 1=1.35d 0，m；v1——间隙流速，m/s；4.1.2 沉淀部分有效断面面积4.1 沉淀池尺寸计算（按单座计算）4.1.1 沉淀池中心进水筒计算A 0——沉淀池中心进水管面积，m2；A=31.25m2式中：=31.25=0.64经计算,得：B=5.65m式中：=1=2经计算,得：h2=2.00m径深比B/h2=2.82<3满足要求式中：=1500=200.00=50.00=1=24=0.97经计算,得：V=7.50m3设：PAC的加药浓度y1=20mg/L PAM的加药浓度y2=0.5mg/LVss——沉淀池去除SS所需污泥容积，m3；Q——设计流量，m3/d；C 1——沉淀池进水SS浓度，mg/L；C 2——沉淀池出水SS浓度，mg/L；r——污泥容重，t/m3；T——排泥周期，h；p 0——污泥含水率，无量纲；加药产生的所需容积：4.1.4 沉淀池有效水深 按式： h2——沉淀池有效水深，m；t——沉淀时间，h；q——表面负荷，m3/(m2*h)；4.1.5 校核边长与深度比4.1.6 污泥部分所需容积4.1.3 沉淀池边长B——沉淀池边长，m；A——沉淀池有效断面面积，m2；A 0——沉淀池中心进水管面积，m2；tq h *2=式中：=1500=1=24=0.97经计算,得：Vy=1.03m3所需污泥的总容积V=8.52m3设污泥斗下边长b=0.5m 污泥斗上边长B= 5.65m 污泥斗角度θ=50度则污泥斗高度h5=3.07m经计算,得：V2=21.06m3>8.52满足式中：=0.50=2.00=0.23=0.503.07经计算,得：H=6.29m式中：=0.02=0.4经计算,得：S=0.04m2设过水渠水效水深0.20m 则渠宽为0.22m 设出水渠超高为0.15m ， 则出水渠总高为0.35m Q——设计流量，m3/s；v 2——出水渠流速，m/s；H——沉淀池总高度，m；h1——沉淀池超高，m；h2——沉淀池有效水深，m；h3——沉淀池间隙高度，m；h4——沉淀池缓冲层高度，m；h3——沉淀池斗高，m；4.1.8 沉淀池出水渠设计S——出水渠过水面积，m2；Vy——沉淀池加药所需污泥容积，m3；Q——设计流量，m3/d；r——污泥容重，t/m3；T——排泥周期，h；p 0——污泥含水率，无量纲；4.1.6 污泥斗设计4.1.7 沉淀池总高度 按式：54321h h h h h H ++++=设渠墙厚为0.15m, 则过水堰长为21.12m 则堰负荷为0.82L/(s*m)<2.9满足式中：=8.525=1经计算,得：q1=8.52m3/h注：扬程具体计算需要根据管路，这里省略，可根据泵的画册，选择10m 左右此处选择厂家为：型号为：台数=1台具体参数为：流量=10m3/h扬程=15m 功率=0.75KW5.1座数N=1座中心筒直径d0=0.90m 沉池池边长B= 5.65m 沉淀池总高H= 6.29m5.2污泥泵N=2台， 其中：1用1备注：本设计书由小知制作.为了防止公式被改，已将不可编辑区域锁定颜色：为可编辑区域沉淀池尺寸设备选型4.2 沉淀池设备选型（按单座计算）4.2.1 沉淀池排泥泵选型q1——排泥泵流量，m3/h；V1——单座沉淀池污泥的容积，m3；t1——单次排泥所需的时间，h；五、绪论。
竖流式沉淀池设计规范
表面负荷率
定义
表面负荷率是指单位时间内沉淀池单 位面积所能处理的污水量，是衡量沉 淀池处理能力的一个重要参数。
设计值
根据不同的处理要求和实际情况，竖 流式沉淀池的表面负荷率应在0.5-1.5 m³/(m²·h)之间。
排泥设备
选择合适的排泥设备，如 刮泥机、吸泥机等，以满 足排泥要求。
排泥管道
设计合适的排泥管道，确 保排泥顺畅，减少淤泥堵 塞。
池壁结构设计
池壁材料
池壁防护
选择耐腐蚀、耐磨损的材料，如混凝 土、花岗岩等。
对池壁进行防滑、防腐等处理，提高 安全性。
池壁厚度
根据池子大小和承受压力确定池壁厚 度。
池顶结构设计
池顶材料
选择耐压、防水的材料，如混凝土、钢板等。
池顶厚度
根据需要承受的重量和压力确定池顶厚度。
池顶排水
设计合适的排水系统，防止积水对池顶造成损害。
04
竖流式沉淀池材料选择
池体材料选择
耐腐蚀性
竖流式沉淀池的池体材料应具备较好的耐腐蚀性，能够抵御污水 中的化学物质侵蚀。
强度要求
池体材料应具备足够的强度，能够承受水流的压力和沉淀物的重量。
管道安装
根据设计要求，安装进水管、 出水管、溢流管等管道，确保 连接牢固、流水顺畅。
设备安装
根据需要，安装搅拌器、刮泥 机等设备，确保设备正常运行
，提高沉淀效果。
质量检测与验收
外观检测
尺寸检测
对沉淀池的外观进行检测，检查池体是否 有裂缝、变形等质量问题。
对沉淀池的各项尺寸进行检测，确保符合 设计要求。
竖流式沉淀池计算过程
竖流式沉淀池计算过程竖流式沉淀池的设计主要包括沉淀池的尺寸、流量和浓缩度等参数的计算。
首先需要计算沉淀池的尺寸，以确保沉淀池具有足够的容积来适应处理液体的流量。
其次，需要计算流量，以确定进入和离开沉淀池的液体量。
最后，需要计算浓缩度，以确定处理液体中悬浮物的浓度。
一、沉淀池尺寸的计算1.流速计算根据流入沉淀池的液体流速计算，一般建议流速为每秒0.3至0.6米，可以根据具体情况进行调整。
流速计算公式如下：Q=A×V其中，Q为进入沉淀池的液体流量（立方米/秒），A为沉淀池横截面面积（平方米），V为液体流速（米/秒）。
2.沉淀池横截面积计算沉淀池的横截面积可以根据进出口液体流速和沉淀池的停留时间来计算。
停留时间根据处理液体中悬浮物的沉降速度确定，一般建议为1至2小时。
横截面积计算公式如下：A=Q×t/(3600×C)其中，A为沉淀池的横截面积（平方米），Q为进入沉淀池的液体流量（立方米/秒），t为沉淀池的停留时间（秒），C为液体中悬浮物的浓度（毫克/升）。
3.沉淀池高度计算沉淀池的高度可以根据横截面积和沉降速度来计算。
沉降速度一般通过实验测定，或根据悬浮物的粒径和密度估算。
高度计算公式如下：H=V/(A×S)其中，H为沉淀池的高度（米），V为沉淀池的体积（立方米），A 为沉淀池的横截面积（平方米），S为悬浮物的沉降速度（米/秒）。
二、流量的计算1.进入沉淀池的液体流量计算进入沉淀池的液体流量可以根据处理液体的流速和截面积计算。
流量计算公式如下：Q=A×V其中，Q为进入沉淀池的液体流量（立方米/秒），A为进入沉淀池的液体流截面积（平方米），V为液体的流速（米/秒）。
2.离开沉淀池的液体流量计算离开沉淀池的液体流量可以通过流入和流出流量的比值计算。
Qout = Qin × (1 - R)其中，Qout为离开沉淀池的液体流量（立方米/秒），Qin为进入沉淀池的液体流量（立方米/秒），R为沉淀物的回流比例（一般为0.1至0.3）。
竖流沉淀池设计计算书
2.51
正方形沉淀池边长取整数为
2.50
沉淀部分有效水深(h2=q表面负荷*t1)
0.88
泥斗之上缓冲层高(h3)
0.3
沉淀池超高(h4)
0.3
设斜管沉淀池每天排泥次数(N)
1
污泥储存时间(t2=T/N)
24
污泥密度(ρ)
1
产生的污泥体积 (V污泥=Qh*T/n*(S1-S2)/1000000/(1-ω/100)/ρ)
m
平方米 米 米 米 米 米 次 小时 t/m3
一般取0.3-0.5米 一般取0.3米 一般每天排泥1到2次
m3
泥斗上面积边长为(a边长) 设泥斗下面积边长为(b边长)
2.50
米
0.4
米
设泥斗倾角为(α)
计算泥斗高为 (h5=(a边长/2-b边长/2)*TAN(α*PI()/180))
60 1.82
度 倾角大于或等于60度，否 则排泥不畅
米
泥斗容积为 (V泥斗=h5/6*(2*a边长^2+2*a边长*b边长+2*b边长^2))
4.49
泥斗总容积需大于等于产 立方米 生的污泥体积，否则需重
新计算
竖流沉淀池尺寸参数汇总
沉淀池总高为(H=h1+h2+h3+h4+h5) 沉淀池边长
3.37
米
2.50
米
校核边长/有效水深(a边长/h2) 废水在沉淀区表面负荷(上升流速)
2.84 0.80
不得大于3,否则请重新调
/
整表面负荷（q表面负荷）
和沉淀时间t1
m/h
沉淀池沉淀时间
1.10
小时
1 500 60 97.50
竖流沉淀池
（1）为了使水流在沉淀池内分布均匀，池子直径（或正方形的一边）与有效水深之比值不大于3。
池子直径不宜大于8m，一般采用4~7m；最大有达10m。
（2）中心管内流速不大于30mm/s。
（3）中心管下口应设有喇叭口和反射板；1）反射板板底距泥面至少0.3m。
2）喇叭口直径及高度为中心管直径的1.35倍。
3）反射板的直径为喇叭口直径的1.30倍，反射板表面与水平面的倾角为17°。
4）中心管下端至反射板表面之间的缝隙高在0.25~0.5m范围内时，缝隙中污水流速，在初次沉淀池中不大于20mm/s，在二次沉淀池中不大于15mm/s。
（4）当池子直径（或正方形的一边）小于7m时，澄清污水沿周边流出；当直径D≥7m时，应增设辐射式集水支渠。
（5）排泥管下端距池底不大于0.2m，管上端超出水面不小于0.4m。
（6）浮渣挡板距离水槽0.25~0.5m，高出水面0.1~0.15m，淹没深度0.3~0.4m。
已知某小型污水处理站设计流量Q=1200m3/ (0.333m3/s)，悬浮固体浓度SS=200mg/L。
设沉淀效率为55%。
根据实验性能曲线查得μ0=2.8m/ (0.78mm/s)，污泥的含水率为98%，试为该处理站设计竖流式初沉池。
1、中心管面积：射v0=0.25m/s，采用12个竖流式沉淀池，每池最大设计流量：q max=Q maxn =0.33312=0.028m3/sf=q maxv0=0.0280.025=1.11m22、中心管直径：d0=4fπ=4×1.11π=1.189m取d0=1.2m3、中心管喇叭口与反射板之间的缝隙高度：设v1=0.02m/s，d1=1.35×d0=1.35×1.2= 1.62，3=q maxv1×π×d1=0.27m，取 3=0.3m。
4、沉淀部分有效断面积：设表面负荷v=0.78mm/s，F=q maxv =0.0280.00078=35.61m5、沉淀池直径：D=4(F+f)π=4(35.61+1.11)π=6.84m采用D=7m6、沉淀部分有效水深：设t=1.5h，2=vt×3600=0.00078×1.5×3600=4.2m，取 2=4.2m。
竖流沉淀池计算书
竖流式沉淀池设计计算书设计概述：本设计是某城镇污水处理厂的二沉池的初步设计,处理水量为80000吨/天，处理污水主要是生活污水。
设计采用竖流式沉淀池，考虑其处理能力，选择5组，每组沉淀池为4座，以达到处理要求。
计算书一、设计参数1. 污水在沉淀区的流速：0.5~1.0mm∕s。
2. 沉降时间：1.0~2.0h。
3. 中心管内水流速度：中心管内的流速对悬浮物的去除有一定影响，所以一般不大于30mm∕s。
4. 缓冲层：0.3m，沉淀池超高0.3m。
5. 竖流式沉淀池多用于小流量废水中絮凝性悬浮固体的分离，池面多呈圆形或正多边形，为了池内水流分布均匀，池径不宜太大，一般采用4~7m、不大于10m，6. 沉淀池直径与沉淀区深度：为了保证水流自上而下垂直流动，要求池直径与沉区深度的比例不超过3:1，且比值也不能过大，池内水流就有可能变成辐射流，絮凝作用减少，发挥不了竖流式沉淀池的优点。
7. 污泥斗得倾角用55°—60°，排泥管径一般不小于200mm。
8. 储泥斗的容积：一般取2d的污泥计算量。
9. 进水管直径选择，选择直径为250mm，管内流速v=q max/A=0.047/(π*（0.25/2）2) =0.96m/s 符合要求10. 集水槽1m二、中心管计算 设中心管内流速，采用5组竖流沉淀池,每组池数为4，则每池最大设计流量s m n Q q /047.0）4*5（/）3600*24（/80000/3max max ===1. 中心管截面积2max 57.103.0/047.0。
/1m v q A ===2. 中心管直径)()(m A d 42.1/57.14/14。
2/12/1=⨯==ππ3. 喇叭的直径 m d d 92.142.135.1。
35.11=⨯==4. 中心管喇叭口下缘至反射板的垂直距离设流过该缝隙的污水流速v 1=0.02m/s ，则m d v q h 4.0m 39.0）92.102.0（/047.0/11max 3==⨯⨯==ππ三、 沉淀池池体设计计算1.沉淀池有效面积：设表面负荷h m m q ⋅='23/52.2, 则上升流速s m h m u v /0007.0/52.2=== ， 2max 14.670007.0/047.0/2m v q A ===2.沉淀池直径m A A D 36.9π）/)21（*4(=+=3.沉淀池有效水深2h设沉淀时间h T 5.1=，则m vT h 78.336002=⨯=4. 校核池径水深比m 48.278.3/36.9/2==h D <3 （符合要求）5.校核集水槽每米出水堰的过水负荷 qs L s L D q q /9.2/60.1）36.9（/1000047.0/max ≤=⨯==ππ 符合要求，可不另设辐射式集水槽。
竖流式沉淀池设计计算书
竖流式沉淀池设计计算书首先，竖流式沉淀池的设计原则是使污水在池内达到足够的停留时间，使固体颗粒能够沉淀下来，形成污泥，然后再将清水从污泥层上方抽取出来，达到固液分离的目的。
设计计算书主要包含以下内容：1.设计流程：首先确定设计流程，即单位时间内处理的污水量。
这取决于污水的流量和处理水平的要求。
2.污水特性：对污水进行分析，确定污水中固体颗粒的浓度和粒径大小。
这些数据将有助于确定沉淀池的尺寸和操作参数。
3.污泥浓度：确定所需的污泥浓度，这取决于污泥的处置方法。
一般来说，污泥浓度越高，处理成本越低，但也要考虑到沉淀性能的影响。
4.水力停留时间：根据污水流量和设计流程，计算出沉淀池的水力停留时间。
水力停留时间决定了污水在池内停留的时间长度，一般为1-3小时。
5.设计尺寸：根据水力停留时间和污水流量，计算出沉淀池的设计尺寸，即底面积和污泥层的高度。
底面积的计算可以根据污泥沉降速度和停留时间来确定，而污泥层的高度则需要考虑到污泥的堆积情况。
6.设备选择：根据污水特性和设计要求，选择合适的设备，如进水管、出水管和污泥排放管等。
同时，还需要考虑到设备的材质和防腐蚀性能。
7.安全系数：对设计参数进行合理的安全系数设置，以确保设备的可靠运行和污泥处理效果的稳定。
最后，通过计算书可以得出竖流式沉淀池的设计参数，包括池的尺寸、污泥层的高度、设备的选择等。
同时，还可以根据实际情况对设计参数进行调整和优化，以提高竖流式沉淀池的运行效果。
总之，竖流式沉淀池的设计计算书是一个重要的工作文件，对于确保设备的正常运行和处理效果的稳定起着至关重要的作用。
以上是关于竖流式沉淀池设计计算书的详细介绍，希望能对您有所帮助。
竖流式沉淀池设计计算
一、1最大流量计算Q=70.00m3/h q=0.01944m3/s 2中心管计算v0=0.03m/s F=q/v00.65m20.91m3喇叭口和反射板间隙计算v1=0.02m/s h'=d1=1.35d0 1.23m h3=q/v1*3.14d10.25m 反射板d2=1.3d11.59m4沉淀部分有效断面面积q'= 1.50m3/(m2/h)v=q1/36000.00042m/s kz= 1.65F=q/kz*v28.28m 5沉淀池直径D=√4(F+f)/3.146.07m6校核1）有效水深t=2.00h h2=vt*36003.00m 3h2=9.00m符合要求2）水堰负荷计算q*1000/3.14/D=1.02L/（s.m)符合要求7出水堰计算堰上水头H'0.05m 出水堰个数n149个8集水槽计算集水槽管内流速u 0.100m/s 管径（宽度）d30.498m雷诺数Re=1000d3*u49769.46出水阻力系数0.021水头损失（高度）0.00090m 9出水管流速0.800m/s 出水管管径0.176m 9进水管流速1.80m/s 进水管管径d40.117m10沉淀部分总容积T= 2.00dS=0.50L/(人·d)人口N=933.33人V=SNT/10000.93m3污泥排完时间t0.10h排泥管直径0.33m 11圆截锥计算r=0.20mR=D/2 3.04tana 1.43h5=(R-r)tana 4.05m V1=3.14*h5(R^2+r^2+R*r)/341.76m3符合要求12沉淀池总高度超高h1=0.30m缓冲层h4=0.30mH=7.90m 13沉淀池总尺寸直径D 6.07m总高H7.90m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
竖流式沉淀池的设计
一、前言
竖流式沉淀池又称立式沉淀池，是池中废水竖向流动的沉淀池。
池体平面图形为圆形或方形，水由设在池中心的进水管自上而下进入池内（管中流速应小于30mm/s），管下设伞形挡板使废水在池中均匀分布后沿整个过水断面缓慢上升（对于生活污水一般为0、5-0、7mm/s，沉淀时间采用1-1、5h），悬浮物沉降进入池底锥形沉泥斗中，澄清水从池四周沿周边溢流堰流出。
堰前设挡板及浮渣槽以截留浮渣保证出水水质。
池的一边靠池壁设排泥管（直径大于200mm）靠静水压将泥定期排出。
竖流式沉淀池的优点是占地面积小，排泥容易，缺点是深度大，施工困难，造价高。
常用于处理水量小于20000m3/d的污水处理厂。
理论依据：竖流式沉淀池中，水流方向与颗粒沉淀方向相反，其截留速度与水流上升速度相等，上升速度等于沉降速度的颗粒将悬浮在混合液中形成一层悬浮层，对上升的颗粒进行拦截和过滤。
因而竖流式沉淀池的效率比平流式沉淀池要高。
二、设计内容：某小区的生活污水量为7000 m3/d，变化系数为1、65 ，CODCr450 mg/l，BOD5220 mg/l，SS370 mg/l，采用二级处理，处理后污水排入三类水体。
通过上述参数设计该污水处理厂的生物处理工艺的初次沉淀池。
三、竖流式沉淀池的工作原理在竖流式沉淀池中，污水是从下向上以流速v作竖向流动，废水中的悬浮颗粒有以下三种运动状态：①当颗粒沉速u>v时，则颗粒将以u-v的差值向下沉淀，颗粒得以去除；②当u=v时，则颗粒处于随遇状态，不下沉亦不上升；③当u<v时，颗粒将不能沉淀下来，而会随上升水流带走。
由此可知，当可沉颗粒属于自由沉淀类型时，其沉淀效果(在相同的表面水力负荷条件下)竖流式沉淀池的去除效率要比平流式沉淀池低。
但当可沉颗粒属于絮凝沉淀类型时，则发生的情况就比较复杂。
一方面，由于在池中的流动存在着各自相反的状态，就会出现上升着的颗粒与下降着的颗粒，同时还存在着上升颗粒与上升颗粒之间、下降颗粒与下降颗粒之间的相互接触、碰撞，致使颗粒的直径逐渐增大，有利于颗粒的沉淀。
四、竖流式沉淀池的设计准则
1、竖流式沉淀池的平面可为圆形、正方形或多角形。
池的直径或池的边长一般不大于8m，通常为4～7m，也有超过10m的。
为了降低池的总高度，污泥区可采用多只污泥斗的方式。
2、竖流式沉淀池的深、宽(径)比一般不大于3，通常取2。
污水在中心管内的流速对悬浮颗粒的去除有一定的影响。
当中心管底部不设反射板时，其流速不应大于30mm/s，如设置反射板，流速可取100mm/s)/s。
在反射板的阻挡下，水流由垂直向下变成向反射板四周分布。
水从中心管嗽叭口与反射板间流出的速度一般不大于20mm/s，水流自反射板四周流出后均匀地分布于整个池
中，并以上升流速v缓慢地由下而上流动，可沉颗粒向下沉至污泥区，经过澄清后的上清液从设置在池壁顶端的堰口溢出，通过出水槽流出池外。
3、沉淀池的几何尺寸：沉淀池超高不少于0、3m；缓冲层高采用0、3—0、5m；贮泥斗斜壁的倾角，方斗不宜小于60，圆斗不宜小于55；排泥管直径不小于200mm。
4、沉淀池最大出水负荷，初沉池不宜大于2．9L／(sm)
5、出水堰不仅可控制沉淀池内的水面高度，而且对沉淀池内水流的均匀分布有直接影响。
沉淀池应沿整个出流堰的单位长度溢流量相等，对于初沉池一般为250m3／md，据齿形三角堰应用最普遍，水面宜位于齿高的1/2处。
为适应水流的变化或构筑物的不均匀沉降，在堰口处需要设置能使堰板上下移动的调节装置，使出口堰口尽可能水平。
堰前应设置挡板，以阻拦漂浮物，或设置浮渣收集和排除装置。
挡板应当高出水面0、1～0、15m，浸没在水面下0、3～0、4m，距出水口处0、25～0、5m。
6、当池直径或正方形边长<7m时，澄清水沿周边流出。
个别当直径≥7m时，应设辐射式集水支渠；
7、中心管下口的喇叭口和反射板要求：反射板板底距泥面≥0、3mm；反射板直径及高度为中心管直径的1、35倍；反射板直径为喇叭口直径的1、3倍；反射板表面对水平面的倾角为17；中心管下端至反射板表面之间的缝隙高为0、25-0、5m，缝隙
中心污水流速，在初次沉淀池中≤30mm/s，在二次沉淀池中
≤20mm/s；如下图所示
8、排泥管下端距池底≤0、2m，管上端超出水面≥0、4m；
9、浮渣挡板距集水槽0、25-0、5m，高出水面0、1-0、
15m，淹没深度0、3-0、4m。
五、各建筑物参数计算（1）中心管面积：设，采用4个竖流式沉淀池，每池最大设计流量：
（2）中心管直径：
取（3）中心管喇叭口与反射板之间的缝隙高度：设间隙流出速度，。
（在0、25~0、5m范围之内，符合要求）取。
（4）沉淀池部分有效断面积：设表面负荷，则污水在沉淀池中流速。
（5）沉淀池直径：
（不符合要求）采用。
（6）沉淀部分有效水深：设取则（不符合要求）（7）校核集水槽出水堰负荷：集水槽每米出水堰负荷为（符合要求）（8）沉淀部分所需总容积：设两次排泥时间间隔每人每日产泥量，人数。
（9）圆截锥部分容积：设圆截锥体下底直径为0、4m，则污泥斗高度为：
（10）沉淀池总高：设超高及缓冲层为0、3m，则（11）出水堰总数：设堰上水头为5cm，三角堰角度为。
由堰上水头（水深）与过堰宽度B之间的关系设计堰宽为10cm，流量系数，则单
堰过眼流量为出水堰总数（12）集水槽宽度：集水以圆管计算，
管内流速取为1m/s管径,采用内径200mm，加厚度6、2mm外径为206、2mm。
（13）集水槽高度（高位差）：设计集水槽起始高
度，则集水槽宽度（出水流速）集水槽高度：雷诺数出水阻力系
数即集水槽高位差为0、4m、。
（14）进水管直径：取管内流速
为1m/s ，采用内径350mm管，加厚度10mm，外径为360mm。
（15）排泥管直径：取管内流速为1m/s，设排空污泥时间为1h , 采用内径200mm，管加厚度6、2mm，外径为206、2mm（16）泵的选择：当池体内的构筑物出现故障不能正常工作时，需打开超越
管的阀门，同时打开污泥管的阀门，将池内所有污泥全部排出，
另外会将污泥管上部的水排出，剩下的污泥若要求在2h内全部排出。
取由于沉淀池总高为
12、38m所以应选扬程为7~15mHLB型泵，该泵的流量为0、
2~3、0m/s。
（17）人行扶梯：由于池体比较深为
12、38m，为了检修方便，另需在池体内设置人行扶梯，将其
固定在池壁上。
（18）各建筑物材料选用及尺寸：沉淀池墙体、
集水槽：钢筋混凝土，厚度300mm中心管：钢管（可采用卷筒的
方法按照所需尺寸制作），厚度100mm三角堰：钢板浮渣挡板：
非金属材料人行过桥：金属材料（带栏杆）反射板：钢板，用钢
筋焊接固定悬挂在中心管上人行扶梯：钢性材料六、设计讨论根
据水量7000m3 /d进行初沉池的设计，设计过程中有以下发现：
1、平流式沉淀池各方面都比较适合，处理水量和处理效果都能达到要求，且结构简单，运行方便；
2、竖流式沉淀池的优缺点，结构简单，只适合小流量的进水。
由于设计数据进水流量过大，使得计算出的沉淀池直径过大，尤其是相比两日污泥量储泥斗过大，造成空间浪费，成本过高，运行效果不好，不适合对此进水流量的废水进行初沉池污泥的处理，池深过高，需安装人行扶梯才能对池底的设备进行维修，维修不方便。
另外设计图相当奇怪，特别是储泥斗显得很庞大，影响美观；
3、辐流式沉淀池结构复杂，操作方便，但是由于设计流量过小，辐流式沉淀池的池子直径比较小，浪费材料，成本过高，不适合此流量的沉淀。
综合考虑以上设计中的各种因素，针对此进水流量，比较适合采用平流式沉淀池进行初次污泥处理。
