三视图画法讲解
三视图的画法

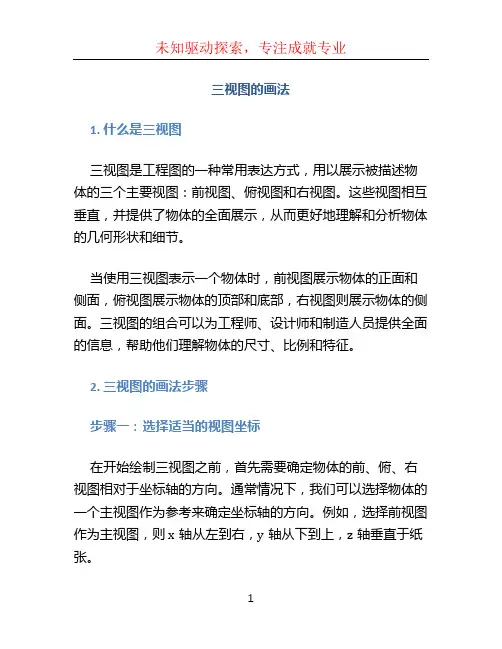

三视图的画法1. 什么是三视图三视图是工程图的一种常用表达方式，用以展示被描述物体的三个主要视图：前视图、俯视图和右视图。
这些视图相互垂直，并提供了物体的全面展示，从而更好地理解和分析物体的几何形状和细节。
当使用三视图表示一个物体时，前视图展示物体的正面和侧面，俯视图展示物体的顶部和底部，右视图则展示物体的侧面。
三视图的组合可以为工程师、设计师和制造人员提供全面的信息，帮助他们理解物体的尺寸、比例和特征。
2. 三视图的画法步骤步骤一：选择适当的视图坐标在开始绘制三视图之前，首先需要确定物体的前、俯、右视图相对于坐标轴的方向。
通常情况下，我们可以选择物体的一个主视图作为参考来确定坐标轴的方向。
例如，选择前视图作为主视图，则x轴从左到右，y轴从下到上，z轴垂直于纸张。
步骤二：绘制前视图根据物体的正面和侧面，在纸上绘制物体的前视图。
在绘制过程中，需要保持比例和准确性，确保尺寸的准确性。
可以使用直尺和量角器来帮助绘制直线和角度。
步骤三：绘制俯视图根据物体的顶部和底部，在纸上绘制物体的俯视图。
同样，需要保持比例和准确性来确保尺寸的准确性。
量角器可以帮助绘制角度和直线。
步骤四：绘制右视图根据物体的侧面，在纸上绘制物体的右视图。
同样需要保持比例和准确性来确保尺寸的准确性。
量角器可以帮助绘制角度和直线。
步骤五：标注尺寸在绘制完成三视图后，需要标注尺寸信息。
使用标尺和量角器来测量各个边和角度，并在图纸上标注相应的尺寸。
尺寸标注应该清晰可读，符合标准的工程图尺寸标注要求。
3. 三视图的优势和应用优势•全面展示：三视图能够全面展示物体的几何形状和细节，帮助观察者更好地理解物体的结构和特征。
•准确度：三视图绘制的过程需要保持准确度，尺寸和比例的准确性对于制造和设计来说非常重要。
•标注尺寸：三视图可以方便地标注物体的尺寸，以便后续制造和测量。
应用•工程图纸设计：三视图是工程图纸设计中常用的表达方式之一，广泛应用于机械、建筑、电子等工程领域。
三视图及其画法ppt课件
高平齐
长对正
宽相等
三视图的投影规律： 主、俯视图长对正； 主、左视图高平齐； 左、俯视图宽相等。
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
小结
反馈
1、三视图 主视图——从正面看到的图 左视图——从左面看到的图 俯视图——从上面看到的图
圆柱
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
画出下图的三视图：
主视方向
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
积聚性 物体上的平面(或直线)，
与投影面垂直时，它的投 影积聚为一直线(或一点)。
收缩性 物体上的平面(或直线)， 与投影面倾斜时，它的投 影缩小(或缩短)。
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
5、三视图的投影规律：
主视图 上
左视图 上
左
右后
前
下
下
后
左
右
前 俯视图
注意： 左视图的宽是水平尺寸，而俯
视图的宽是竖直尺寸
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
组合体三视图画法-标注-看图(超详细)
运用线、面的投影规律，分析视图中图线和线框所代表的意义和相互 位置，从而看懂视图的方法，称为线面分析法。这种方法主要用来分析视 图中的局部复杂投影。
看图时要注意物体上投影面平行面的投影具有真实性和积聚性、投影面 垂直线的投影具有实长性和积聚性、投影面垂直面和一般位置面的投影具 有类似性。
当虚线处于粗实线的延长线上时，粗实线应画到分界，而虚线应留间隙。 当虚线圆弧和虚线直线相切时，虚线圆弧的线段应画到切点，而虚线直线 应留有间隙。
判断对错：
正确
错
指出错处并说明原因
标注尺寸的基本要求与规则
GB/T 4458.4-2003、 GB/T 16675.2-1996
一、标注尺寸的基本要求
Ⅰ、Ⅱ、Ⅲ、Ⅳ；
3、顺次地连接各点，作出 截交线并判别可见性；
4、整理轮廓线。
1(3)
球被任意位置的截平面截切，其截交线均为圆，直径的 大小取决于截平面距球心的距离。
圆
例二：已知一开槽半球，求作三视图。
1'
2'
2"
3'
3"
1
2
3
解题步骤
1、分析：截平面为 两个侧平面和一个水平 面，截交线为圆弧和直 线的组合；截交线的水 平投影和侧面投影均为 圆弧和直线的组合；
中心线断开
四、角度、直径、半径及狭小部位尺寸的标注。
⒈ 角度尺寸 ⑴ 尺寸线应画成圆弧，其圆心是该角的 顶点。尺寸界线沿径向引出。 ⑵ 角度数字一律水平写。
90°
60
° 25°5 °
⒉ 直径尺寸
（1） 标注直径尺寸时，以圆弧作为 尺寸界线，尺寸线经过圆心。 （2）尺寸数字前加注符号。
三视图的画法

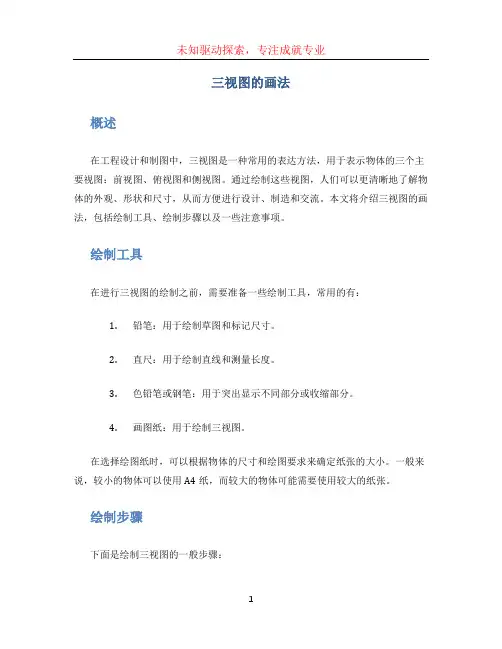

三视图的画法概述在工程设计和制图中，三视图是一种常用的表达方法，用于表示物体的三个主要视图：前视图、俯视图和侧视图。
通过绘制这些视图，人们可以更清晰地了解物体的外观、形状和尺寸，从而方便进行设计、制造和交流。
本文将介绍三视图的画法，包括绘制工具、绘制步骤以及一些注意事项。
绘制工具在进行三视图的绘制之前，需要准备一些绘制工具，常用的有：1.铅笔：用于绘制草图和标记尺寸。
2.直尺：用于绘制直线和测量长度。
3.色铅笔或钢笔：用于突出显示不同部分或收缩部分。
4.画图纸：用于绘制三视图。
在选择绘图纸时，可以根据物体的尺寸和绘图要求来确定纸张的大小。
一般来说，较小的物体可以使用A4纸，而较大的物体可能需要使用较大的纸张。
绘制步骤下面是绘制三视图的一般步骤：步骤1：确定主视图首先，根据物体的特点和要求，选择一个视图作为主视图。
主视图通常是物体的最有代表性的视图，可以显示物体的主要特征和尺寸。
在确定主视图时，应考虑到物体的形状和使用目的。
步骤2：绘制前视图在纸上选择一个适当的位置，开始绘制前视图。
首先，使用直尺和铅笔绘制出物体的基本轮廓。
然后，根据主视图的尺寸，标记出物体的各个尺寸，并用直尺连接相应的标记点，以获得准确的尺寸。
步骤3：绘制俯视图在纸上选择一个合适的位置，开始绘制俯视图。
与绘制前视图类似，首先要使用直尺和铅笔绘制出物体的基本轮廓，然后根据前视图的尺寸标记出物体的各个尺寸。
步骤4：绘制侧视图在纸上选择一个适当的位置，开始绘制侧视图。
侧视图通常位于前视图和俯视图的中间，显示物体的侧面特征。
也要使用直尺和铅笔绘制出物体的基本轮廓，并根据前视图和俯视图的尺寸标记出物体的各个尺寸。
步骤5：完善细节在绘制三个基本视图之后，可以进一步添加和完善细节。
可以使用彩铅笔或钢笔来突出显示一些重要细节，或者使用不同的线型来表示特殊部分。
此外，还可以在视图之间添加尺寸注释，以便更清楚地表示物体的尺寸关系。
注意事项在进行三视图的绘制时，需要注意以下几点：1.保持准确性：绘制时要仔细测量尺寸，并将其准确地标记在绘图上。
三视图画法-三视图得画法步骤.ppt
3、角度线
对30º、45º、60º等常见角度，可根据两直角边的比例关系， 定出两端点，然后连接两点即为所画的角度线。如画10º、15º等 角度线，可先画出30º角后，再等分求得，如图所示。
4、圆的画法
目测半径法：画圆时，先徒手作两条互相垂直的中心线，定出圆心， 再根据直径大小，用目测估计半径大小，在中心线上截得四点，然 后徒手将各点连接成圆。当所画的圆较大时，可过圆心多作几条不 同方向的直径线，在中心线和这些直径线上按目测定出若干点后， 再徒手连成圆，如图所示。
1.基本规则
⑴ 机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的 大小及绘图的准确度无关。
⑵ 图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时， 不需标注计量单位的代号或名称。如果要采用其他单位则必须注 明相应的计量单位的代号或名称。
⑶ 图样中所标注的尺寸为该图样所示机件的最后完工尺寸，否则应 另加说明。
5、椭圆的画法
根据椭圆的长短轴，目测定出其端点位置，过四个端点画一 矩形，徒手作椭圆与此矩形相切，如图所示。
6、圆弧与圆角
利用与正方形、长方形、菱形相切的特点，先画出正方形、 长方形、菱形，再通过切点作内切圆角及椭圆，如图所示。
机械制图的基本规范
比例的定义： 指图形与实物相应要素的线性尺寸之比。

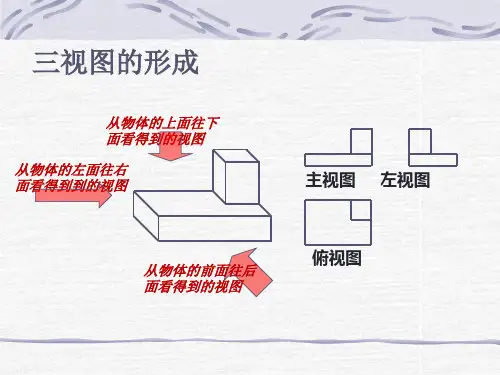

三视图的形成
从物体的上面往下 面看得到的视图 从物体的左面往右 面看得到到的视图
主视图 左视图
从物体的前面往后 面图方向
高平齐,
主视图
长
俯视图
长对正,
高
左视图
宽 宽相等.
主视图方向
画 一 个 物 体 的 三视图时,主视图 ,左视图,俯视图 所画的位置如图 所示。
三视图画法
⑵ 图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时， 不需标注计量单位的代号或名称。如果要采用其他单位则必须注 明相应的计量单位的代号或名称。
⑶ 图样中所标注的尺寸为该图样所示机件的最后完工尺寸，否则应 另加说明。 ⑷ 机件的每一尺寸一般只标注一次，并应标注在反映该结构最清晰 的图形上。
2.尺寸的组成
三视图的形成
从物体的上面往下 面看得到的视图 从物体的左面往右 面看得到到的视图
主视图
左视图
从物体的前面往后 面看得到的视图
俯视图
俯视图方向 左视图方向
高平齐, 高
主视图
长
左视图
主视图方向
宽
宽相等.
俯视图
画 一 个 物 体 的 三视图时 , 主视图 ,左视图,俯视图 所画的位置如图 所示。
长对正,
(1)六棱柱
(2)六棱锥
(3)简单组体 (4)简单组合体
六棱柱
俯
左
六棱柱
六棱锥的三视图
六棱锥 小结：若相邻的两平面相交， 表面的交线是它们的分界线， 在三视图中，分界线和可见 轮廓线都用实线画出。
简单组合体的三视图
主视图 左视图
俯视图
4、试画出如图所示物体的三视图
主 视 图 俯 视 图
左 视 图
当尺寸位于各种倾斜位置时的注写方法如下图所示。
问号所在的30°区域内的尺寸容易引起误会, 因此尽量不要直接注在该区域，如确要标注可采 用引出标注的形式。
3.尺寸注法
⑴角度的尺寸标注 注意： 标注角度尺寸的尺寸线为一圆弧； 角度的尺寸数字应水平书写。 ⑵ 圆的尺寸标注形式 应在尺寸数字前加注直径符号φ， 各种标注形式如图所示。
表中列出的八种图线中最常用的有四种，即粗实线、细实线、虚线和 细点画线。
三视图画法
4.形体有对称的切槽,画视图时为了表达对称性 一般画出中心线(点划线)
练习题
1.根据如图所示的组合体，在下列选项中选出正确 的左视图
B
正投影与三视图
内容提要
1 理解投影法的基本概念和方法
2 掌握正投影的方法、特性
3 掌握三视图成图原理和规律
4
掌握三视图的一般绘图规则
（一）正投影与三视图
1正投影法：投影光 线相互平行并且投影 光线与投影平面垂直 时，在投影平面上得 到物体视图的方法。
正投影的基本特征
真实性
积聚性
收缩性
思考题：
下面是一物体正投影得到的一张图，你能看出它 是什么形状嘛？
d、用B或2B铅笔加粗可见轮廓线，擦去辅助线）
《机械制图》国家标准中规定的图线
图线名称 图线型式
单位：mm
图线宽度 一般应用
粗实线
b=0.5~2 可见轮廓线
细实线 虚线
约b/2 约b/2
尺寸线、尺寸界线 引出线、剖面线 不可见轮廓线
细点划线
约b/2
轴线、对称中心线
波浪线 双点划线
约b
前
下
练习 俯
左
主
3.三视图的画法
a、分析物体的基本形体组成及其形状、大小、位置关系
b、确定主视方向（最能反映物体的主要形状特征） ， 一般先画出主视图
c、根据三等关系画出俯视图和侧视图（不可见部分轮廓线用
虚线画出，对称线、轴线和圆的中心线均用点划线画出，由大到小、 由外形到内形及3 个视图配合作图将三个视图画出，使每个部分符 合“长对正（用竖直辅助线画标准）、高平齐（用水平辅助线画标 准）、 宽相等（用45°斜线画标准）”的投影规律。
基本体三视图的画法
圆柱的侧面投影，为一个矩形，反映圆柱的高和底面直径。
圆锥体三视图绘制实例
主视图
圆锥的正面投影，为 一个等腰三角形，反 映圆锥的高和底面直
径。
俯视图
圆锥的水平投影，为一个 圆和圆心到圆上一点的线 段，反映圆锥的底面直径
和锥度。
左视图
圆锥的侧面投影，为 一个等腰三角形，反 映圆锥的高和底面直
径。
绘制顶面轮廓线 使用实线绘制基本体的顶面轮廓线，注意线条的 粗细和比例。
标注尺寸和符号 在顶面轮廓线上标注必要的尺寸和符号，如中心 线、对称线、剖面线等。
PA R T. 0 3
基本体三视图绘制步骤
单击此处添加文本具体内容
确定主视图方向
主视图方向通常选择基本体的主 要平面或轴线平行于投影面。
选择反映基本体形状特征最明显的 方向作为主视图方向。
感谢您的观看
W AT C H I N G
THANKS FOR
绘制正视图
根据主视图方向，确定基本 体在投影面上的位置。 画出基本体的外形轮廓线， 注意线条的粗细和虚实。 标注基本体的尺寸，包括长、 宽、高等主要尺寸。
绘制侧视图
侧视图方向与正视图垂直，通常选择基本体的另一个主要平面或轴线平行于投影面。 画出基本体在侧视图上的外形轮廓线，同样注意线条的粗细和虚实。 标注基本体在侧视图上的尺寸，与正视图相对应。
绘制俯视图
01
俯视图方向垂直于正视图和侧视图所在的平面，即从上往下看。
02
画出基本体在俯视图上的外形轮廓线，注意线条的粗细和虚实。
03
标注基本体在俯视图上的尺寸，与正视图和侧视图相对应。同时，标注出 基本体的定位尺寸和定形尺寸。
PA R T. 0 4
三视图的画法,各种符号的含义
三视图的画法,各种符号的含义三视图的画法，各种符号的含义能够正确反映物体长、宽、高尺寸的正投影工程图(主视图，俯视图，左视图三个基本视图)为三视图，这是工程界一种对物体几何形状约定俗成的抽象表达方式。
三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。
飞机三视图将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。
一个物体有六个视图:从物体的前面向后面投射所得的视图称主视图(正视图)——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图(侧视图)——能反映物体的左面形状，还有其它三个视图不是很常用。
三视图就是主视图(正视图)、俯视图、左视图(侧视图)的总称。
特点一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
投影规则规则主俯长对正、主左高平齐、俯左宽相等即:of thiourea, and diluted to 100mL and mix. 31.5 trivalent arsenic (As3+) standard liquid weigh accurately arsenic trioxide 0.1320g, plus 100g/L 1mL and a small amount of potassium hydroxide sub-boilingdistilled water dissolve into 100mL the bottle volume. This standard solution contains trivalent arsenic (As3+) 1mg/mL. Water level when using diluted to standard concentration for arsenic trivalent (As3+) 1 μg. Refrigerator use 7 days. 32 glass apparatus 15% nitrate soaked before using 24h. 32.1 atomic fluorescence spectrometer. 32.2, thermostatic water bath. 33 33.1 sample analysis steps deal with the body: learn from crushing 80 mesh sieve-like 2.50g (sample weight according to the content of the sample, as appropriate, increase or decrease) in 25mL graduated test tube. Add hydrochloric acid (1+1) solution 20mL, mixing, or 5.00g weigh fresh sample (sample should be homogenized into) in 25mL scale in a test tube, add 5mL hydrochloric acid and hydrochloric acid (1+1) solution diluted to scales, mixing。
三视图画法
装配图组成元素和表达要求
01
组成元素：装配图主要包括零件、连接件、紧固件等，以 及相关的尺寸、公差、技术要求等标注。
02
表达要求：装配图的表达要求如下
03
清晰表达各零件之间的相对位置和连接关系。
04
标注必要的尺寸，如配合尺寸、安装尺寸等。
05
注明公差、配合性质、表面粗糙度等技术要求。
对于复杂的物体，可以使用辅助线、剖面图等辅助手段来检查视图的正确性。
如果发现错误或遗漏部分，应及时进行修正，以确保三视图的准确性和完整性。
04
常见几何体三视图画法举例
长方体、正方体等规则几何体
01
02
03
观察方向
选择正面、侧面和上面三 个方向作为观察面。
轮廓线绘制
根据几何体的形状和大小 ，在三个观察面上分别绘 制出对应的轮廓线。
三视图画法
汇报人：XX 2024-01-23
contents
目录
• 三视图基本概念与原理 • 正投影法与三视图形成 • 绘制三视图方法与步骤 • 常见几何体三视图画法举例 • 组合体三视图画法探讨 • 复杂零件或装配图三视图画法
01
三视图基本概念与原理
三视图定义及作用
定义
三视图是主视图、俯视图、左视 图的总称，分别是从物体正面、 上面和侧面投影得到的视图。
隐藏线处理
判断轮廓线之间的遮挡关 系，用虚线表示被遮挡的 部分。
圆柱、圆锥等旋转体
观察方向
隐藏线处理
同样选择正面、侧面和上面三个方向 作为观察面。
根据旋转体的形状和观察角度，判断 并处理被遮挡的轮廓线。
轮廓线绘制
三视图画法
M B
O
Q U A1
S W C1 T V B1 D1 X
N
P
R
演示
作业:
(1)有一个正方体,在它的各个面上分别标上字母A、B、C、D、E、 F，甲、乙、丙三位同学从不同的方向去观察此正方体，观察结 果如图所示，问这个正方体各个面上的字母对面各是什么字母？
F A D B C A E
D
C
（2）试一试：用小立方体块搭一个几何 体，使得的主视图和俯视图如左图所示。 这样的几何体只有一种吗？它至少 需要多少个小立方体块？最多需要多少 个小立方体快？并且分别做出他们的左 视图。
由立体图形到视图
工人在建造房子之前，首先要看房子的图纸.但在平面上画 空间的物体不是一件简单的事，因为必须把它画得从各个方面 看都很清楚.为了解决这个问题，创造了三视图法.
什么是三视图法呢?
就是从三个不同的方向看一个 物体，一般是从正面、上面和 侧面，然后描绘三张所看到的 图，即视图.
例如下图:
试画出从正面、侧面、上面看下列各几何体得到的几何图形
球体
圆柱
圆锥
台体
长方体
从正面看
从左面看
从上面看
从正面看
从左面看
从上面看
从正面看
从左面看
从上面看
从正面看
从左面看
从上面看
从正面看
从左面看
从上面看
从正面看到的图形，称为主视图； 从上面看到的图形，称为俯视图； 从侧面看到的图形，称为侧视图.
三视图能反映物体真实的形状和长、宽、高。
三视图的对应规律
主视图和俯视图长对正
主视图和左视图高平齐
俯视图和左视图宽相等
高 平 齐
长对正
