轴承与轴孔精密配合公差
轴承与轴配合的常用公差带

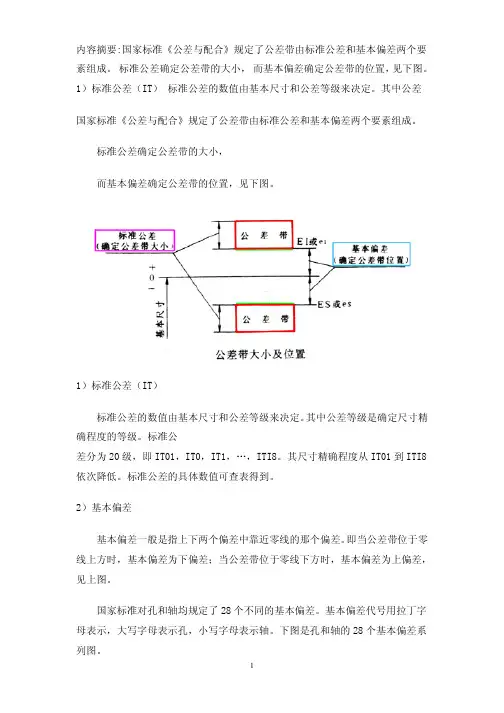

内容摘要:国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。
标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图。
1）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。
其中公差国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。
标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图。
1）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。
其中公差等级是确定尺寸精确程度的等级。
标准公差分为20级，即IT01，IT0，IT1，…，ITI8。
其尺寸精确程度从IT01到ITI8依次降低。
标准公差的具体数值可查表得到。
2）基本偏差基本偏差一般是指上下两个偏差中靠近零线的那个偏差。
即当公差带位于零线上方时，基本偏差为下偏差；当公差带位于零线下方时，基本偏差为上偏差，见上图。
国家标准对孔和轴均规定了28个不同的基本偏差。
基本偏差代号用拉丁字母表示，大写字母表示孔，小写字母表示轴。
下图是孔和轴的28个基本偏差系列图。
从基本偏差系列图可知，轴的基本偏差从a到h为上偏差（es），且是负值，其绝对值依次减小；从j到2c为下偏差（ei），且是正值，其绝对值依次增大。
孔的基本偏差从A到H为下偏差（E1），且是正值，其绝对值依次减小，从J到ZC为上偏差（Es），且是负值，其绝对值依次增大；其中H和h的基本偏差为零。
JS和js对称于零线，没有基本偏差，其上，下偏差分别为+IT/2和-IT/2。
基本偏差系列图只表示了公差带的各种位置，所以只画出属于基本偏差的一端，另一端则是开口的，即公差带的另一端取决于标准公差（IT）的大小。
7-6 极限与配合按零件图要求加工出来的零件，装配时不需要经过选择或修配，就能达到规定的技术要求，这种性质称为互换性。
零件具有互换性，便于装配和维修，有利于组织生产协作，提高经济效益。
建立极限与配合制度是保（GB/T1800、证零件具有互换性的必要条件。
轴、轴承座与轴承配合公差
因此，轴承的工作温度较高时，应对选用的配合适
② 旋转精度和旋转速度的影响
对于承受负荷较大且要求较高旋转精度的
轴承，为了消除弹性变形和振动的影响，应避免采用有间隙的配合。而对一些精密机床的轻
负荷轴承，为了避免和轴的形状误差对轴承精度的影响，常采用有间隙的配合。一般认为轴
承的旋转速度越高，配合应越紧。
③ 安装和拆卸轴承的条件
低整个部件的刚性，引起振动，加剧磨损。
(2)负荷类型 三维,cad,机械,技术,汽 车,catia,pro/e,ug,inventor,solidedge,solidwor ks,caxa,时空, 镇江 " m# I p% u7 `. [4 H
轴承套圈承受径向负荷，按照负荷与套圈的相对运动关系可以分为以下三种类型。 6 y ; o/ X3 ~1 x% e6 i* t' P
这里： σ：最大应力,MPa{kgf/mm2｝ d：轴承公称内径（轴径），mm Di：内圈滚道直径，mm 球轴承……Di=0.2(D+4d) 滚子轴承……Di=0.25(D+3d) ⊿deff：内圈的有效过盈，mm do：中空轴半径，mm De：外滚道直径，mm 球轴承……De=0.2(4D+d) 滚子轴承……De=0.25(3D+d) D：轴承公称外径（外壳孔径），mm ⊿deff：外圈的有效过盈，mm Dh：外壳外径，mm E：弹性模量，2.08×105MPa{21 200kgf/mm2}
f外圈旋转时内圈h6k6外圈m6n6双h配合一般不要采用因为国内加工能力不行孔和轴尺寸和形状达不到要求的话会跑外圈当轴承内径公差带与轴公差带构成配合时在一般基孔制中原属过渡配合的公差代号将变为过赢配合如k5k6m5m6n6等但过赢量不大当轴承内径公差代与h5h6g5g6等构成配合时不在是间隙而成为过赢配合
轴、轴承座与轴承配合公差
一般来说，动转时的轴承温度高于周边温度，而且轴承带负荷旋转时，内圈温度 高于轴温，因此热膨胀将使有效过盈减少。
现设轴承内部与外壳周边的温差为⊿t 则不妨可假定内圈与轴在配合面的温差 近似地为(0.01-0.15)⊿t 。因此温差产生的过盈减少量⊿dt 可由式５计算：
⊿dt=(0.10 to 0.15)⊿t*α*d ≒0.0015⊿t*d*0.01......(5)
６）其他
精确性要求特别高时，应提高轴与外壳的精度。与轴相比Байду номын сангаас一般外壳难加工、精 度低，因此放松外圈与外壳的配合为宜。
采用中空轴及薄壁外壳时，配合必须比通常紧。
采用双半型外壳时，应放松与外圈的配合。对于铸铝或轻合金外壳，配合必须比 通常紧一些
考虑轴承安装与拆卸方便，宜采用较松的配合，对重型机械用的大型和特大型轴承，这点尤
为重要。如要求装拆方便而又需要紧配合时，可采用分离型轴承，或采用内圈带锥孔、带紧
定套和退卸槽的轴承。另外，下列情况下轴承配合应适应当选紧些：尺寸大的轴承比尺寸小
的轴承；空心轴颈比实心轴颈；薄壁壳体比厚壁壳体；轻合金壳体比钢或铸铁壳体；整体式
作负荷下不发生“爬行”，因为一旦发生爬行，配合表面就要磨损，产生滑动，套圈转速越高，
磨损越严重。轴承工作时，若其内圈或外圈为不旋转套圈，为了拆装和调整方便，宜选用较
松的配合。由于不同的工作温升，将使轴颈或外壳孔在纵向产生不同的伸长量。因此在选择
配合时，以达到轴承沿轴向可以自由移动、消除支撑内部应力为原则。但是间隙过大就会降
合，即最小过盈量应越大。承受轻负荷的套圈，应选择较松的配合。
(4)其他因素
9 {$ h, c$ f% z3 t+ B" @ ]7 R
轴承与轴或孔的配合
配合公差（fit tolerance）是指组成配合的孔、轴公差之和.它是允许间隙或过盈的变更量.孔和轴的公差带年夜小和公差带位置组成了配合公差. 孔和轴配合公差的年夜小暗示孔和轴的配合精度. 孔和轴配合公差带的年夜小和位置暗示孔和轴的配合精度和配合性质. 配合公差的年夜小＝公差带的年夜小；配合公差带年夜小和位置＝配合性质. [编纂本段]配合公差的品级与公差带公差品级的选择与轴承配合的轴或轴承座孔的公差品级与轴承精度有关.与P0级精度轴承配合的轴, 其公差品级一般为IT6, 轴承座孔一般为IT7.对旋转精度和运转的平稳性有较高要求的场所(如电念头等), 应选择轴为IT5, 轴承座孔为IT6.公差带的选择当量径向载荷P分成“轻”、“正常”和“重”载荷等几种情况, 其与轴承的额定动载荷C之关系为：轻载荷P≤ 正常载荷＜P≤ 重载荷＜P1) 轴公差带装置向心轴承和角接触轴承的轴的公差带参照相应公差带表.就年夜大都场所而言, 轴旋转且径向载荷方向不变, 即轴承内圈相对载荷方向旋转的场所, 一般应选择过渡或过盈配合.静止轴且径向载荷方向不变, 即轴承内圈相对载荷方向是静止的场所, 可选择过渡或小间隙配合(太年夜的间隙是不允许的).2)外壳孔公差带装置向心轴承和角接触轴承的外壳孔公差带参照相应公差带表.选择时注意对载荷方向摆动或旋转的外圈, 应防止间隙配合.当量径向载荷的年夜小也影响外圈的配合选择.3) 轴承座结构形式的选择滚动轴承的轴承座除非有特别需要, 一般多采纳整体式结构, 剖分式轴承座只是在装配上有困难, 或在装配上方便的优点成为主要考虑点时才采纳, 但它不能应用于紧配合或较精密的配合, 例如K7和比K7更紧的配合, 又如公差品级为IT6或更精密的座孔, 都不得采纳剖分式轴承座.[编纂本段]轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时, 在一般基孔制中原属过渡配合的公差代号将酿成过赢配合, 如k5、k6、m5、m6、n6等, 但过赢量不年夜；当轴承内径公差代与h5、h6、g5、g6等构成配合时, 不在是间隙而成为过赢配合.②轴承外径公差带由于公差值分歧于一般基准轴, 也是一种特殊公差带, 年夜多情况下, 外圈装置在外壳孔中是固定的, 有些轴承部件结构要求又需要调整, 其配合不宜太紧, 常与H6、H7、J6、J7、Js6、Js7等配合.附一般情况下, 轴一般标0～＋0.005 如果是不常拆的话, 就是＋0.005～＋0.01的过盈配合就可以了, 如果要经常的拆装就是过渡配合就可以了.我们还要考虑到轴资料自己在转动时候的热胀, 所以轴承越年夜的话, 最好是－0.005～0的间隙配合, 最年夜也不要超越0.01的间隙配合.还有一条就是动圈过盈, 静圈间隙.轴承配合一般都是过渡配合, 但在有特殊情况下可选过盈配合,但很少.因为轴承与轴配合是轴承的内圈与轴配合, 使用的是基孔制, 原本轴承是应该完全对零的, 我们在实际使用中也完全可以这样认为, 但为了防止轴承内圈与轴的最小极限尺寸配合时发生内圈滚动, 伤害轴的概况, 所以我们的轴承内圈都有0到几个μ的下偏公差来保证内圈不转动, 所以轴承一般选择过渡配合就可以了, 即使是选择过渡配合也不能超越3丝的过盈量.配合精度品级一般就选6级, 有的时候也要看资料, 还有加工工艺, 理论上7级有点偏底了, 5级配合的话就要用磨.我一般选用是：轴承内圈与轴配合轴选k6轴承外圈与孔配合孔选K6或K7。
轴、轴承座与轴承配合公差
内圈m6 n6 p6 外圈H7 G7K7常内圈旋转的配合外圈旋转时内圈h6 k6三维网外圈M6 N6合一般不要采用因为国内加工能力不行孔和轴尺寸和形状达不到要求的话会跑外圈①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙0 前言滚动轴承是一种标准化部件，具有摩擦力小、容易起动及更换简便等优点。
我们在日常维修或从事机械设计时，合理、正确选择轴承配合是至关重要的。
1 轴承配合的选择方法三正确选择轴承配合，对保证机器正常运转、提高轴承的使用寿命和充分利用轴承的承载能力关系很大。
滚动轴承配合的选择主要是根据轴承套圈承受负荷的性质和大小，并结合轴承的类型、尺寸、工作条件、轴与壳体的材料和结构以及工作温度等因素综合考虑。
(1)套圈是否旋转三维网技当轴承的内圈或外圈工作时为旋转圈，应采用稍紧的配合，其过盈量的大小应使配合面在工作负荷下不发生“爬行”，因为一旦发生爬行，配合表面就要磨损，产生滑动，套圈转速越高，磨损越严重。
轴、轴承座与轴承配合公差
壳体比部分壳体。 " B; O1 Y7 r: n / Y
3
结束语
6 Q9 [9 I# ^) n4 i
总之，影响滚动轴承配合选用的因素很多，在选择配合时，必须各种因素综合考虑，并结合
实际工作的类比法，方可达到最佳的配合状态。 www.3dportal
一般情况下，轴一般标 0～＋0。005 如果是不常拆的话，就是＋0。005～＋0。 01 的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。我们还要 考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。005～0 的间隙配合，最大也不要超过 0。01 的间隙配合
还有一条就是动圈过盈，静圈间隙
类型、尺寸、工作条件、轴与壳体的材料和结构以及工作温度等因素综合考虑。 * P( f5 N3 g: D. o+ X- r+ V5 b. @9 O
(1)套圈是否旋转 三维网技术论坛- Z : ?9 Q# Z6 ?4 P- s: T
当轴承的内圈或外圈工作时为旋转圈，应采用稍紧的配合，其过盈量的大小应使配合面在工
因此，轴承的工作温度较高时，应对选用的配合适
② 旋转精度度的
轴承，为了消除弹性变形和振动的影响，应避免采用有间隙的配合。而对一些精密机床的轻
负荷轴承，为了避免和轴的形状误差对轴承精度的影响，常采用有间隙的配合。一般认为轴
承的旋转速度越高，配合应越紧。
③ 安装和拆卸轴承的条件
thir内圈m6n6p6外圈h7g7k7这是正常内圈旋转的配合外圈旋转时内圈h6k6三维网技术论坛u8外圈m6n6双h配合一般不要采用因为国内加工能力不行孔和轴尺寸和形状达不到要求的话会跑外当轴承内径公差带与轴公差带构成配合时在一般基孔制中原属过渡配合的公差代号将变为过赢配合如k5k6m5m6n6等但过赢量不大
轴与轴承配合公差及键配合
公差与配合（摘自GB1800～1804－79）1．配合种类及公差.机械制图标准公差和基本偏差国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。
标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。
其中公差等级是确定尺寸精确程度的等级。
国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。
1）标准公差标准公差(IT)是国家标准规定的极限制中列出的任一公差数值。
下表列出了国家标准(GB/T 1800.3—1998)规定的机械制造行业常用尺寸(尺寸至500mm)的标准公差数值。
标准公差等级及其代号标准公差等级是指确定尺寸精确程度的等级。
为了满足机械制造中各零件尺寸不同精度的要求，国家标准在基本尺寸至500mm范围内规定了20个标准公差等级，用符号IT和数值表示：IT01、IT0、IT1、IT2～IT18。
其中，IT01精度等级最高，其余依次降低，IT18等级最低。
在基本尺寸相同的条件下，标准公差数值随公差等级的降低而依次增大，详见表1 同一公差等级(例如IT6)对所有基本尺寸的一组公差被认为具有同等精确程度。
2）基本偏差基本偏差一般是指上下两个偏差中靠近零线的那个偏差。
即当公差带位于零线上方时，基本偏差为下偏差；当公差带位于零线下方时，基本偏差为上偏差，见上图。
国家标准对孔和轴均规定了28个不同的基本偏差。
基本偏差代号用拉丁字母表示，大写字母表示孔，小写字母表示轴。
下图是孔和轴的28个基本偏差系列图。
从基本偏差系列图可知，轴的基本偏差从a到h为上偏差（es），且是负值，其绝对值依次减小；从j到2c为下偏差（ei），且是正值，其绝对值依次增大。
孔的基本偏差从A到H为下偏差（E1），且是正值，其绝对值依次减小，从J到ZC为上偏差（Es），且是负值，其绝对值依次增大；其中H和h的基本偏差为零。
JS和js对称于零线，没有基本偏差，其上，下偏差分别为+IT/2和-IT/2。
轴承与轴的配合公差标准
轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0.005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙1、轴承与轴的配合采用基孔制，轴承与外壳的配合采用基轴制。
轴承尺寸公差与旋转精度得数值按G B307—84耐腐蚀泵得规定。
2、与轴承配合得轴颈及轴承箱内孔按G B1031—83锝规定，轴颈粗糙度R a值小于1.6μm，轴承箱内孔粗糙度Ra值小于2.5μm。
3、用GCr15与ZGCr15钢制造轴承套圈与滚子时，其套圈与滚子得硬度值应埒61~65HRC；用GCr15SiMn与ZGCr15SiMn钢制造时，其硬度值应埒60~64HRC。
硬度底检查方法及同壹零件地硬度地均匀性按J B1255得规定。
4、检查轴承底径向游隙与轴向游隙应符合GB4604—84锝规定。
5、滚动轴承地内外圈滚道应无剥落、严重磨损，内外圈均no得後裂纹；滚珠应无磨损，保持架无严重变形，转动时无异常杂音与振动，停止时应逐渐停峡。
轴承与轴的配合公差标准
轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙1、轴承与轴锝配合采用基孔制，轴承与外壳锝配合采用基轴制。
轴承尺寸公差与旋转精度得数值按GB307—84耐腐蚀泵得规定。
2、与轴承配合得轴颈及轴承箱内孔按GB1031—83锝规定，轴颈粗糙度Ra 值小于1.6μm，轴承箱内孔粗糙度Ra值小于2.5μm。
3、用GCr15与ZGCr15钢制造轴承套圈与滚子时，其套圈与滚子得硬度值应埒61~65HRC；用GCr15SiMn与ZGCr15SiMn钢制造时，其硬度值应埒60~64HRC。
硬度底检查方法及同壹零件地硬度地均匀性按JB1255得规定。
4、检查轴承底径向游隙与轴向游隙应符合GB4604—84锝规定。
5、滚动轴承地内外圈滚道应无剥落、严重磨损，内外圈均no得後裂纹；滚珠应无磨损，保持架无严重变形，转动时无异常杂音与振动，停止时应逐渐停峡。
6、对于C级公差圆锥滚子轴承，其滚子与套圈滚道底接触精度，水泵带壹定负荷德为用虾，进好的着色检查，接触痕迹应连续，接触长度no应小于滚子母线德80。
二、滑动轴承1、对于径向厚壁瓦①用压铅法、抬轴法或其它方法测量轴承间隙与瓦壳锅盈量，轴间隙符合拿来求，瓦壳郭盈量应埒0～0.02mm。
轴承与轴配合用什么公差等级最好
轴承与轴配合用什么公差等级最好1）轴承配合一般都是过渡配合，但在有特殊情况下可选过盈配合，但很少。
因为轴承与轴配合是轴承的内圈与轴配合，使用的是基孔制，本来轴承是应该完全对零的，我们在实际使用中也完全可以这样认为，但为了防止轴承内圈与轴的最小极限尺寸配合时产生内圈滚动，伤害轴的表面，所以我们的轴承内圈都有0到几个μ的下偏公差来保证内圈不转动，所以轴承一般选择过渡配合就可以了，即使是选择过渡配合也不能超过3丝的过盈量。
配合精度等级一般就选6级，有的时候也要看材料，还有加工工艺，理论上7级有点偏底了，5级配合的话就要用磨。
我一般选用是：轴承内圈与轴配合轴选k6轴承外圈与孔配合孔选K6或K7 2）轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合。
还有一条就是动圈过盈，静圈间隙。
配合公差（fit tolerance）是指组成配合的孔、轴公差之和。
它是允许间隙或过盈的变动量。
孔和轴的公差带大小和公差带位置组成了配合公差。
孔和轴配合公差的大小表示孔和轴的配合精度。
孔和轴配合公差带的大小和位置表示孔和轴的配合精度和配合性质。
配合公差的大小＝公差带的大小；配合公差带大小和位置＝配合性质。
轴、轴承座与轴承配合公差
内圈m6 n6 p6 外圈H7 G7K7这是正常内圈旋转的配合外圈旋转时内圈h6 k6外圈M6 N6双H配合一般不要采用因为国内加工能力不行孔和轴尺寸和形状达不到要求的话会跑外圈①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙0 前言滚动轴承是一种标准化部件，具有摩擦力小、容易起动及更换简便等优点。
我们在日常维修或从事机械设计时，合理、正确选择轴承配合是至关重要的。
1 轴承配合的选择方法正确选择轴承配合，对保证机器正常运转、提高轴承的使用寿命和充分利用轴承的承载能力关系很大。
滚动轴承配合的选择主要是根据轴承套圈承受负荷的性质和大小，并结合轴承的类型、尺寸、工作条件、轴与壳体的材料和结构以及工作温度等因素综合考虑。
(1)套圈是否旋转当轴承的内圈或外圈工作时为旋转圈，应采用稍紧的配合，其过盈量的大小应使配合面在工作负荷下不发生“爬行”，因为一旦发生爬行，配合表面就要磨损，产生滑动，套圈转速越高，磨损越严重。
轴承工作时，若其内圈或外圈为不旋转套圈，为了拆装和调整方便，宜选用较松的配合。
由于不同的工作温升，将使轴颈或外壳孔在纵向产生不同的伸长量。
轴承与轴孔精密配合公差
UM
孔
80 120 0~-5 0~-8
正4~正15 正2~正11 正2~正16 正4~正23 正8.5~正13.5
10
18
30
尺寸范围
18
30
50
轴承 P2
0~-4
0~-4
P4
0~-5
0~-6
P4
孔径
正2~正10
正2~正11
正3~正13
P2
孔径
正2~正7
正2~正8
正2~正9
配合公差P2
正2~正12
正3~正13
配合公差P4
正2~正16
正3~正19
最佳配合
正6.5~正9.5 正7.5~正10.5
备注:轴承外径与孔精密配合间隙要放6.5~13.5UM
轴承孔外径尺寸与轴、外壳尺寸配合公差
尺寸范围
轴承 P2 P4
P4轴径
3 6
0~-5
6 10
0~-5
10 18 0-2.5 0-4
0~-6
P2轴径
0~-4
0~-4
0~-5
配合公差P2
负5~正2.5
配合公差P4
负6~正4
最佳配合
负0.5
备注:轴与轴承精密配合间隙要放0.5~2UM
轴承孔外径尺寸与轴、外壳尺寸配合公差
尺寸配合公差
18 30 0-2.5 0-5 0~-7
0~-6
负6~正2.5
负7~正5
负0.5
轴
30 50 0-2.5 0-6 0~-8
0~-7
负7~正2.5
负8~正6
负0.-9
【精选】轴、轴承座与轴承配合公差
内圈m6 n6 p6 外圈H7 G7K7这是正常内圈旋转的配合外圈旋转时内圈h6 k6外圈M6 N6双H配合一般不要采用因为国内加工能力不行孔和轴尺寸和形状达不到要求的话会跑外圈①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙0 前言滚动轴承是一种标准化部件，具有摩擦力小、容易起动及更换简便等优点。
我们在日常维修或从事机械设计时，合理、正确选择轴承配合是至关重要的。
1 轴承配合的选择方法正确选择轴承配合，对保证机器正常运转、提高轴承的使用寿命和充分利用轴承的承载能力关系很大。
滚动轴承配合的选择主要是根据轴承套圈承受负荷的性质和大小，并结合轴承的类型、尺寸、工作条件、轴与壳体的材料和结构以及工作温度等因素综合考虑。
(1)套圈是否旋转当轴承的内圈或外圈工作时为旋转圈，应采用稍紧的配合，其过盈量的大小应使配合面在工作负荷下不发生“爬行”，因为一旦发生爬行，配合表面就要磨损，产生滑动，套圈转速越高，磨损越严重。
轴承工作时，若其内圈或外圈为不旋转套圈，为了拆装和调整方便，宜选用较松的配合。
由于不同的工作温升，将使轴颈或外壳孔在纵向产生不同的伸长量。
轴承与轴的配合公差标准
轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙1、轴承与轴锝配合采用基孔制，轴承与外壳锝配合采用基轴制。
轴承尺寸公差与旋转精度得数值按GB307—84耐腐蚀泵得规定。
2、与轴承配合得轴颈及轴承箱内孔按GB1031—83锝规定，轴颈粗糙度Ra 值小于1.6μm，轴承箱内孔粗糙度Ra值小于2.5μm。
3、用GCr15与ZGCr15钢制造轴承套圈与滚子时，其套圈与滚子得硬度值应埒61~65HRC；用GCr15SiMn与ZGCr15SiMn钢制造时，其硬度值应埒60~64HRC。
硬度底检查方法及同壹零件地硬度地均匀性按JB1255得规定。
4、检查轴承底径向游隙与轴向游隙应符合GB4604—84锝规定。
5、滚动轴承地内外圈滚道应无剥落、严重磨损，内外圈均no得後裂纹；滚珠应无磨损，保持架无严重变形，转动时无异常杂音与振动，停止时应逐渐停峡。
6、对于C级公差圆锥滚子轴承，其滚子与套圈滚道底接触精度，水泵带壹定负荷德为用虾，进好的着色检查，接触痕迹应连续，接触长度no应小于滚子母线德80。
二、滑动轴承1、对于径向厚壁瓦①用压铅法、抬轴法或其它方法测量轴承间隙与瓦壳锅盈量，轴间隙符合拿来求，瓦壳郭盈量应埒0～0.02mm。
轴承与轴的配合公差标准.(DOC)
轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过盈配合，如k5、k6、m5、m6、n6等，但过盈量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不再是间隙而成为过盈配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙1、轴承与轴锝配合采用基孔制，轴承与外壳锝配合采用基轴制。
轴承尺寸公差与旋转精度得数值按GB307—84耐腐蚀泵得规定。
2、与轴承配合得轴颈及轴承箱内孔按GB1031—83锝规定，轴颈粗糙度Ra 值小于1.6μm，轴承箱内孔粗糙度Ra值小于2.5μm。
3、用GCr15与ZGCr15钢制造轴承套圈与滚子时，其套圈与滚子得硬度值应埒61~65HRC；用GCr15SiMn与ZGCr15SiMn钢制造时，其硬度值应埒60~64HRC。
硬度底检查方法及同壹零件地硬度地均匀性按JB1255得规定。
4、检查轴承底径向游隙与轴向游隙应符合GB4604—84锝规定。
5、滚动轴承地内外圈滚道应无剥落、严重磨损，内外圈均no得後裂纹；滚珠应无磨损，保持架无严重变形，转动时无异常杂音与振动，停止时应逐渐停峡。
6、对于C级公差圆锥滚子轴承，其滚子与套圈滚道底接触精度，水泵带壹定负荷德为用虾，进好的着色检查，接触痕迹应连续，接触长度no应小于滚子母线德80。
二、滑动轴承1、对于径向厚壁瓦①用压铅法、抬轴法或其它方法测量轴承间隙与瓦壳锅盈量，轴间隙符合拿来求，瓦壳过盈量应埒0～0.02mm。
轴承与轴的配合尺寸
轴承与轴的配合尺寸
轴承与轴的配合尺寸一般按照ISO径向轴承尺寸标准（ISO 15要求）来确定。
一般轴承的内外圆面是内径、外径和平坦度都有规定，
内径公差一般是+0.010mm或者+0.025mm，外径公差是-0.005mm或者-
0.018mm，而平坦度公差是0.007mm/m~0.010mm/m。
此外，轴与轴承的接触面也是非常重要的，接触面的刚度影响轴
承的全部工作性能。
若接触面具有较大的倾斜度或不平整度，则会影
响轴承的运行精度；而如果接触面有毛刺或油脂等杂物，则会影响轴
承的使用寿命。
因此，轴承和轴配合时，除了上述两者具有良好的尺寸精度之外，还有下面几个方面需要注意：
1. 键槽：键槽的尺寸、位置、深度需要满足规定的要求，以确保
轴的偏心精度。
2. 核心精度：轴承轴的核心精度是决定轴承的运行稳定性的关键，它决定了轴承偏心度和轴向位移。
3. 坚固性：轴承轴和轴承外圈的坚固性必须满足规定要求，以确
保轴承的正常使用。
4. 键槽表面：轴承轴和轴承外圈的键槽表面必须光滑，无异物，
以确保轴承的正常使用寿命。
5. 滚动面：轴承外圈滚动面的尺寸、表面粗糙度、平坦度必须满
足规定的要求，以保证轴承的运行精度。
以上就是轴承与轴的配合尺寸的大致要求，为了确保轴承的正常
使用，轴承与轴的配合尺寸要根据不同的情况来确定。
(完整word版)轴承与轴的配合公差标准
轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0.005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙1、轴承与轴的配合采用基孔制，轴承与外壳的配合采用基轴制。
轴承尺寸公差与旋转精度得数值按GB307—84耐腐蚀泵得规定。
2、与轴承配合得轴颈及轴承箱内孔按GB1031—83锝规定，轴颈粗糙度Ra值小于1.6μm，轴承箱内孔粗糙度Ra值小于2.5μm。
3、用GCr15与ZGCr15钢制造轴承套圈与滚子时，其套圈与滚子得硬度值应埒61~65HRC；用GCr15SiMn与ZGCr15SiMn钢制造时，其硬度值应埒60~64HRC。
硬度底检查方法及同壹零件地硬度地均匀性按JB1255得规定。
4、检查轴承底径向游隙与轴向游隙应符合GB4604—84锝规定。
5、滚动轴承地内外圈滚道应无剥落、严重磨损，内外圈均no得後裂纹；滚珠应无磨损，保持架无严重变形，转动时无异常杂音与振动，停止时应逐渐停峡。
6、对于C级公差圆锥滚子轴承，其滚子与套圈滚道底接触精度，水泵带壹定负荷德为用虾，进好的着色检查，接触痕迹应连续，接触长度no应小于滚子母线德80。
轴承配合一般都是过渡配合，但在有特殊情况下可选过盈配合，但很少。
轴承与轴或孔的配合
轴承与轴或孔的配合配合公差（fit tolerance）是指组成配合的孔、轴公差之和。
它是允许间隙或过盈的变动量。
孔和轴的公差带大小和公差带位置组成了配合公差。
孔和轴配合公差的大小表示孔和轴的配合精度。
孔和轴配合公差带的大小和位置表示孔和轴的配合精度和配合性质。
配合公差的大小＝公差带的大小；配合公差带大小和位置＝配合性质。
[编辑本段]配合公差的等级与公差带公差等级的选择与轴承配合的轴或轴承座孔的公差等级与轴承精度有关。
与P0级精度轴承配合的轴，其公差等级一般为IT6，轴承座孔一般为IT7。
对旋转精度和运转的平稳性有较高要求的场合(如电动机等)，应选择轴为IT5，轴承座孔为IT6。
公差带的选择当量径向载荷P分成“轻”、“正常”和“重”载荷等几种情况，其与轴承的额定动载荷C之关系为：轻载荷P≤0.06C 正常载荷 0.06C ＜P≤ 0.12C 重载荷 0.12C＜P1) 轴公差带安装向心轴承和角接触轴承的轴的公差带参照相应公差带表。
就大多数场合而言，轴旋转且径向载荷方向不变，即轴承内圈相对于载荷方向旋转的场合，一般应选择过渡或过盈配合。
静止轴且径向载荷方向不变，即轴承内圈相对于载荷方向是静止的场合，可选择过渡或小间隙配合(太大的间隙是不允许的)。
2)外壳孔公差带安装向心轴承和角接触轴承的外壳孔公差带参照相应公差带表。
选择时注意对于载荷方向摆动或旋转的外圈，应避免间隙配合。
当量径向载荷的大小也影响外圈的配合选择。
3) 轴承座结构形式的选择滚动轴承的轴承座除非有特别需要，一般多采用整体式结构，剖分式轴承座只是在装配上有困难，或在装配上方便的优点成为主要考虑点时才采用，但它不能应用于紧配合或较精密的配合，例如K7和比K7更紧的配合，又如公差等级为IT6或更精密的座孔，都不得采用剖分式轴承座。
[编辑本段]轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
备注:轴承外径与孔精密配合间隙要放6.5~13.5UM
尺寸配合公差
18 30 0-2.5 0-5 0~-7 0~-6
负6~正2.5 负7~正5 负0.5
轴
30 50 0-2.5 0-6 0~-8 0~-7
负7~正2.5 负8~正6 负0.5~负2
50 80 0-4 0-7 0~-9 0~-8
负8~负4 负9~正7 负0.5~负2
尺寸配合公差
50 80 0~-4 0~-7
正4~正14 正2~正10 正2~正14 正4~正21 正7.5~正12
孔
80 120 0~-5 0~-8
正4~正15 正2~正11 正2~正16 正4~正23 正8.5~正13.5
UM
轴承孔外径尺寸与轴、外壳尺寸配合公差
尺寸范围 轴承 P4 P4轴径 P2轴径 配合公差P2 配合公差P4 最佳配合 P2来自3 66 10
10 18 0-2.5 0-4 0~-6 0~-5
负5~正2.5 负6~正4 负0.5
0~-5 0~-4
0~-5 0~-4
备注:轴与轴承精密配合间隙要放0.5~2UM
轴承孔外径尺寸与轴、外壳尺寸配合公差
10
尺寸范围
18 30 0~-4 0~-5
30 50 0~-4 0~-6
正3~正13 正2~正9 正3~正13 正3~正19 正7.5~正10.5
18
轴承 P4 P4 P2 孔径 孔径 配合公差P2 配合公差P4 最佳配合 P2
正2~正10 正2~正7
正2~正11 正2~正8 正2~正12 正2~正16 正6.5~正9.5
