空调水系统水机设计流程
空调水系统施工方案
空调水系统施工方案1. 引言空调水系统是一种常见的空调制冷方式,通过循环水来实现空调的制冷效果。
本文档将介绍空调水系统的施工方案,包括设计、选材、施工流程等内容。
2. 设计2.1 确定制冷负荷在设计空调水系统之前,需要先确定制冷负荷。
制冷负荷是指空调系统需要提供的冷量,通常根据建筑的面积、使用用途、人员活动强度等因素进行计算。
确定了制冷负荷后,可以根据标准选取适当的制冷设备和水系统。
2.2 设计水系统根据制冷负荷,设计适当的水系统是关键。
水系统包括冷却水循环系统和冷却塔。
冷却水循环系统由水泵、换热器、阀门等组成,用于将冷却塔中的冷却水输送到空调设备中进行制冷。
冷却塔则用于散热,通过将热水与空气接触,实现冷却效果。
2.3 选材在选材上,需要考虑水系统的耐压能力、耐腐蚀性以及导热能力等因素。
一般情况下,水系统的管道选用PVC管或铜管,水泵选用耐腐蚀的钢材。
3. 施工流程3.1 布线与管道安装首先,根据设计要求进行水系统的布线。
将冷却塔和空调设备之间的管道进行连接,确保管道路径合理、无阻塞,并留有足够的安装、维修空间。
3.2 安装水泵与水箱根据设计要求,在合适的位置安装水泵和水箱。
水泵的安装需要平稳固定,并连接合适的电源。
水箱则需要具备一定容量,以保证水系统的正常运行。
3.3 安装冷却塔冷却塔的安装需要选取适当的位置,确保空气流通良好。
同时,根据设计要求,连接冷却塔与水系统的管道,确保冷却塔能够顺利运行。
3.4 确保安全在施工过程中,需要注重安全。
确保施工人员具备必要的安全防护措施,包括佩戴安全帽、防护眼镜等,并遵守相关的操作规程。
3.5 系统调试完成施工后,进行系统调试是必要的。
通过检查泵流量、水冷却效果等参数,确保系统能够正常运行。
根据实际情况,调整相应的参数,使系统达到最佳的制冷效果。
4. 总结本文介绍了空调水系统的施工方案,包括设计、选材和施工流程等内容。
在施工过程中,务必注重安全,并确保系统能够正常运行。

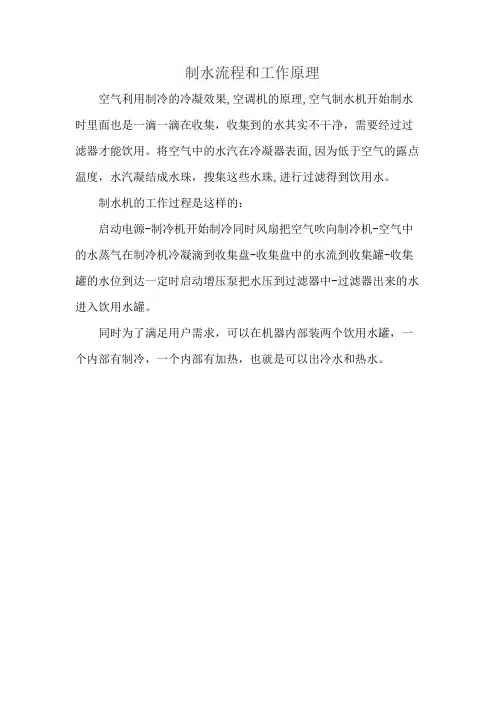

制水流程和工作原理
制水流程和工作原理
空气利用制冷的冷凝效果,空调机的原理,空气制水机开始制水时里面也是一滴一滴在收集,收集到的水其实不干净,需要经过过滤器才能饮用。
将空气中的水汽在冷凝器表面,因为低于空气的露点温度,水汽凝结成水珠,搜集这些水珠,进行过滤得到饮用水。
制水机的工作过程是这样的:
启动电源-制冷机开始制冷同时风扇把空气吹向制冷机-空气中的水蒸气在制冷机冷凝滴到收集盘-收集盘中的水流到收集罐-收集罐的水位到达一定时启动增压泵把水压到过滤器中-过滤器出来的水进入饮用水罐。
同时为了满足用户需求,可以在机器内部装两个饮用水罐,一个内部有制冷,一个内部有加热,也就是可以出冷水和热水。
空调系统设计流程解析
空调系统设计流程解析空调设计主要包含了空气调节系统中的冷剂系统,风系统,水系统。
每个系统在空调系统中都有各自的作用,其设计也各有特点。
1.冷冻水系统主要起着载冷的作用,将冷水机制取的冷水运送至水系统末端,末端将冷冻水与室内空气进行换热,从而实现制冷。
2.冷剂系统是将冷凝器出口侧的高压液体运送至末端,制冷剂在末端经节流器后气化,依靠气化吸热制冷再与室内空气进行换热。
3.风系统是将经过处理的冷空气均匀的送到各区域,为房间降温的作用,它直接影响空调系统的舒适性。
空调系统设计流程:确定建筑类型及用途→房间冷负荷计算→空调水/冷剂系统设计→空调风系统设计。
根据用途、规模、能源状况、机房面积、初期投入及运行费用、舒适性确定中央空调系统类型。
房间冷负荷计算:通过围护结构得热量及其形成的冷负荷;通过透明围护结构进入的太阳辐射热量;人体散热量;照明散热量;设备、器具、管道、及其他内部热源的散热量;食品和物料的散热量;渗透空气带入的热量;伴随各种散湿过程产生的潜热量。
冷负荷计算:通过围护结构得热量及其形成的冷负荷→通过围护结构得热量及其形成的冷负荷,主要包括楼板及外墙。
可根据传热公式Q=KFΔt г-ε计算出围护结构的逐时负荷。
通过透明围护结构进入的太阳辐射热量→通过外窗进入室内的得热量有瞬变传热得热和日射得热量两部分。
根据传热公式Q=KFΔt г,传热公式Qc=Xg·Xd·Cs·Cn·Jj.г算出围护结构的逐时负荷。
人体散热量→人体散热量与性别、年龄、衣着、劳动强度等有关系。
照明散热量→照明散热量与照明系统的功率有关,灯具的光能主要转化为热能。
设备、器具、管道、及其他内部热源的散热量→试建筑用途,布置等而定。
部分民用建筑空调冷负荷的估算指标水系统设计:水系统可分为冷冻水系统及冷却水系统。
冷冻水系统是直接供应末端实现制冷目的的系统,一般以供水7℃,回水12℃进行设计。
冷冻水系统的设计主要包括以下几点:末端布置,冷水机组选型,水泵的选型,管道的选型,阀门及附件的配置。
空调冷、热水系统的设计步骤

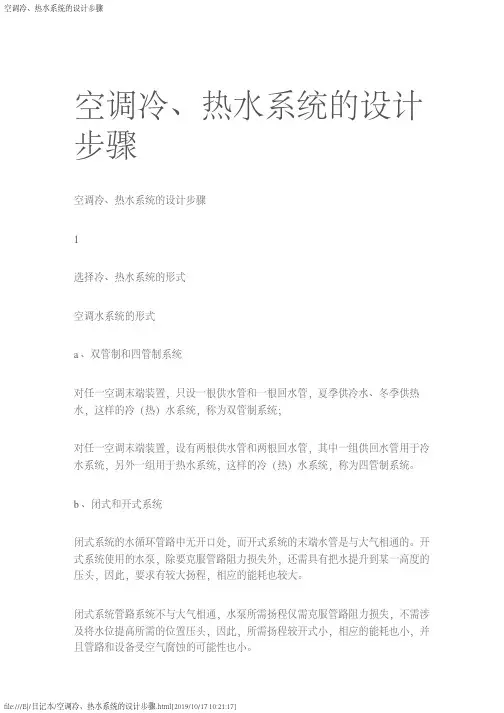

空调冷、热水系统的设计步骤空调冷、热水系统的设计步骤1选择冷、热水系统的形式空调水系统的形式a、双管制和四管制系统对任一空调末端装置,只设一根供水管和一根回水管,夏季供冷水、冬季供热水,这样的冷(热)水系统,称为双管制系统;对任一空调末端装置,设有两根供水管和两根回水管,其中一组供回水管用于冷水系统,另外一组用于热水系统,这样的冷(热)水系统,称为四管制系统。
b、闭式和开式系统闭式系统的水循环管路中无开口处,而开式系统的末端水管是与大气相通的。
开式系统使用的水泵,除要克服管路阻力损失外,还需具有把水提升到某一高度的压头,因此,要求有较大扬程,相应的能耗也较大。
闭式系统管路系统不与大气相通,水泵所需扬程仅需克服管路阻力损失,不需涉及将水位提高所需的位置压头,因此,所需扬程较开式小,相应的能耗也小,并且管路和设备受空气腐蚀的可能性也小。
c、异程式和同程式系统风机盘管设在各空调房间内,按照起并联于供水干管和回水干管间的各机组的循环管路总长是否相等,可分为异程式和同程式系统。
异程式管路系统配置简单,省管材,但各并联环路管长不等,因而阻力不等,流量分配难以均衡,增加了初次调整的难度。
同程式各并联环路管长相等,阻力大致相等,流量分配也较均衡,可减少初次调整的难度,但初投资较高。
d、定水量和变水量系统定水量系统中的系统水量是不变的。
它通过改变末端装置的供水量来调节空调房间的负荷变化。
各空调末端装置或各分区水量,采用手设在空调房内感温器控制的电动三通阀进行调节。
变水量系统则保持空调水系统供、回水的温度不变,通过改变水系统的水流量来适应空调负荷的变化,这种系统各空调末端装置的水流量收设在室内的感温器控制的电动二通阀进行调节,目前采用变水量调节方式的较多。
因为变水量系统负荷处于变化状态,建议在中央机房内的供回水管之间设置旁通管,并设置压差电动调节阀。
此外,无论是定水量还是变水量系统,空调末端设置除设自动控制的电动阀外,为了维修方便,前后两边必须设置截止阀,或增加旁通装置。

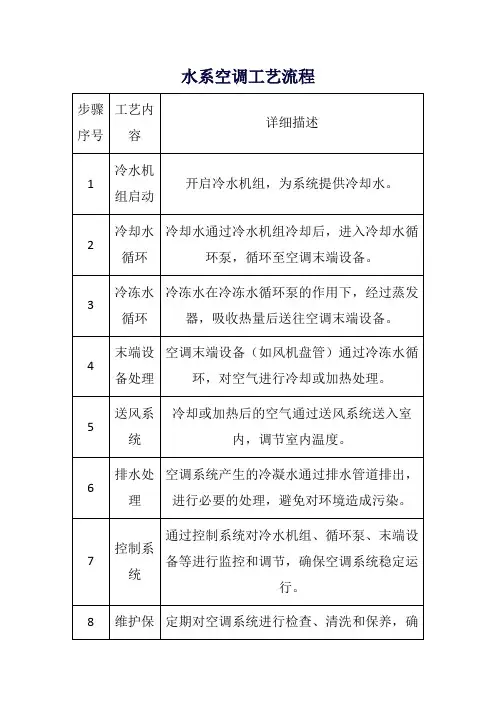

水系空调工艺流程
步骤序号
工艺内容
详细描述
1
冷水机组启动
开启冷水机组,为系统提供冷却水。
2
冷却水循环
冷却水通过冷水机组冷却后,进入冷却水循环泵,循环至空调末端设备。
3
冷冻水循环
冷冻水在冷冻水循环泵的作用下,经过蒸发器,吸收热量后送往空调末端设备。
4
末端设备处理
空调末端设备(如风机盘管)通过冷冻水循环,对空气进行冷却或加热处理。
5
送风系统
冷却或加热后的空气通过送风系统送入室内,调节室内温度。
6
排水处理
空调系统产生的冷凝水通过排水管道排出,进行必要的处理,避免对环境造成污染。
7
控制系统
通过控制系统对冷水机组、循环泵、末端设备等进行监控和调节,确保空调系统稳行检查、清洗和保养,确保系统高效运行,延长使用寿命。
中央空调水系统设计步骤
确保图纸中的设计能够在实际施工中实现, 没有难以操作的环节。
检查图纸的正确性
确保图纸中的标注和说明准确无误,没有矛 盾或错误。
检查图纸的经济性
在保证功能和安全的前提下,优化设计方案, 降低成本。
06
水系统安装与调试
安装水系统设备与管道
01
确定水系统设备的位置和布局,如冷水机组、水泵、冷却塔 等。
节能环保
人性化
随着环保意识的提高,未来的设计将更加 注重节能和环保,如采用更加高效的制冷 技术和循环系统。
未来的设计将更加注重用户体验,如提供 更加个性化的温度和湿度调节,以及更加 舒适的室内环境。
02
设计前的准备工作
确定设计目标与要求
明确建筑物的功能需求
了解建筑物的用途、面积、楼层高度、 使用人数等,以便确定所需空调系统 的冷热负荷和风量。
延长设备寿命
03
合理的设计能够减少设备的磨损和老化,延长设备的使用寿命。
设计的历史与发展
历史回顾
智能化
中央空调水系统的设计理念起源于20世纪 初,随着科技的发展和人们生活水平的提 高,其设计也在不断改进和完善。
随着物联网和人工智能技术的发展,未来 的中央空调水系统将更加智能化,能够实 现自适应的调节和控制。
1
根据空调系统的水系统形式和水力平衡要求,计 算水流量和阻力。
2
确定水泵的型号和规格,确保水系统的正常运行。
3
考虑水系统的节能措施,如采用变频器控制水泵 的运行。
水系统模拟与优化
利用专业的水系统模拟软件,对水系统的运行进 行模拟和优化。
分析水系统的能耗和运行效率,提出节能优化方 案。
根据模拟结果,调整水系统的设计参数,提高系 统的运行效率。
中央空调水系统设计教程
对于一般的住宅和办公建筑,房间面积在20m2以下,可选用FP-3.5,25m2 左右的选用FP-5.0,30m2左右的选用FP-6.3,35m2左右的选用FP-7.1。房间面 积较大时应考虑使用多个风机盘管,房间单位面积负荷较大,对噪音要求不 高时可考虑使用风量和制冷量较大的风机盘管。
2、空气处理机的选择
水冷螺杆机组水系统流程图(一)
水冷螺杆机组水系统流程图(二)
水冷冷水机空调系统
一、制冷主机的选择 • 1.根据建筑的空调面积和房间功能进行空调冷负荷计 算 • 2.统计建筑空调总冷负荷 • 3.大部分建筑需要考虑房间的同时使用率,一般建筑 的同时使用率为70~80%,特殊情况需根据建筑功能和 使用情况确定。 • 4.制冷机冷负荷为建筑空调总冷负荷与同时使用率的 乘积。根据计算的制冷机冷负荷既 可选择制冷主机。
380 150
10
6 10
40
20 30
8
8 8
建筑物
卫生所、诊所 理发室、美容院 地下 百货 商店 中间层 上层
冷负荷W/m2
显冷负荷
130 110 150 130 110
总冷负荷
200 200 250 225 200
逗留者 m2/人 10 4 1.5 2 3
照明 W/m2 40 50 40 60 40
四、电子水处理仪、水过滤器的选择
1、产品主要形式
“Y”形过滤器
电子水处理仪
2、电子水处理仪和过滤器的选择
•
空调水系统中使用到的电子水处理仪和水过滤器一般 都按照设备所在管段的管径进行选择。 • 冷却水系统属开式系统,必须使用电子水处理仪; • 冷冻水系统属闭式系统,要求不是那么严格,可以在 冷冻水系统管路中或膨胀水箱进水管路中安装电子水处理 仪。
水系统中央空调设计及概算教程
水泵的选择
目前管径的尺寸规格有: DN15、DN20、DN25、DN32 、DN40、DN50、DN70、DN80、DN100、DN125、DN150、 DN200、DN250、DN300、DN350、DN400、DN450、DN500、 DN600
注意:一般,选择水泵时,水泵的进出口管径应比 水泵所在管段的管径小一个型号。例如:水泵所在管段 的管径为DN125,那么所选水泵的进出口管径应为DN100。
• 5.管道制作、安装、保温等费用,一般为设备费的20%~40%。(根据 系统的复杂程度来确定)。
• 6.电气费、土建费用(应另行计算)。
• 7.工程设计费,取以上所有费用合计的2.5%~3%。
补水水泵扬程的计算: ◆补水水泵扬程为系统最高点距补水泵接管处的垂直距离和
补水管路的沿程阻力损失和局部阻力损失。 ◆沿程阻力损失和局部阻力损失一般为3~5mH2O。
4、水泵参数表(部分)
型号 SLS150-315 SLS150-315A SLS150-315B
流量
(m3/h)
(L/S)
140
38.9
离心式冷水机组
以离心式制冷压缩机为主机的冷水机 组,称为离心式冷水机组。目前使用有 单级压缩离心式冷水机组和两级压缩离 心式冷水机组。
离心式冷水机组适用于大中型建筑物 ,如宾馆、剧院、办公楼等舒适性空调 制冷,以及纺织、化工、仪表、电子等 工业所需的生产性空调制冷,也可为某 些工业生产提供工艺用冷水。
200
55.6
260
72.2
131
36.4
189
51.9
243
67.5
121
33.6
173
48.1
225
空调水系统设计要点
空调水系统设计要点空调水系统设计是空调系统中至关重要的一部分,合理的设计能够确保系统的高效运行和能源节约。
本文将从水系统的规划、水质要求、水泵选型、水管设计、冷却塔设计等方面,详细介绍空调水系统的设计要点。
一、水系统规划空调水系统的规划是整个设计过程的第一步。
在规划中,需要确定空调系统的冷负荷、冷却塔数量及位置、水循环路径等。
1. 冷负荷计算在进行冷负荷计算时,需要根据所需的制冷量和制冷负荷来确定水系统的尺寸和工作参数。
准确的冷负荷计算有助于避免系统过大或过小的问题。
2. 冷却塔数量及位置冷却塔的数量及位置应根据建筑物的需求和布局进行合理安排,以确保其正常工作和维护。
3. 水循环路径水系统的循环路径应简单明了,尽量减少冷却水管的长度和阻力,提高水的流通效果。
二、水质要求水质对于空调水系统的运行和性能具有重要影响。
合理的水质要求可以有效延长设备的寿命并降低维护成本。
1. 清洁卫生冷却水应经过适当的处理,确保水中不含有杂质、沉淀物和微生物,以免污染冷却水系统。
2. 防腐防垢采用合适的防腐剂和防垢剂,可以减少水中的氧化物和盐类含量,降低管道和设备的腐蚀和垢积。
3. PH值控制控制水的PH值在适当范围内,可以减少腐蚀和垢积的风险。
三、水泵选型水泵是空调水系统中的关键设备之一,选型时需要考虑多个因素,以确保水泵的正常运行和能效。
1. 流量和扬程根据冷却负荷和循环水路的压降,确定水泵的流量和扬程。
2. 效率和能源消耗选择具有高效率的水泵,可以降低系统的能源消耗,并减少运行成本。
3. 静音和稳定性考虑到室内使用的需求,选择低噪音、稳定性高的水泵,减少对室内环境的影响。
四、水管设计水管的设计需要考虑管道的布置、材质、直径及绝热。
1. 管道布置合理的管道布置有利于水的流通和热交换效果,应根据系统的实际情况确定。
2. 管道材质选择适合的管道材质,如PVC、钢管等,以满足系统的使用寿命和耐腐蚀性要求。
3. 管道直径根据水泵的流量和压力损失,确定合适的管道直径,以保证水的正常流通。
水路系统设计
8 4
5 6 1 2 3
7
图6-20 二级泵系统示意图 1-一次泵;2-冷水机组;3-二次泵;4-空调末端;5-旁通管; 6-旁通调节阀;7-二通调节阀;8-膨胀水箱
(四)同程式和异程式
1.
同程式系统 经过每一并联环路的管长基本相等,如 果通过每米长管路的阻力损失接近相等, 则管网的阻力不需调节即可保持平衡。
2.如果按承压需分三个区,下面两个区可按
上述分法,上面一个区在南方地区可设风 冷热泵机组,放在顶层或靠近顶层的技术 层内;在冬季室外温度很低不适用热泵的 地方,夏季可用风冷机组,冬季最上一个 区可用热交换器供热。
空调水管系统实例图
三、水管系统的设计及设备选型
水冷冷水机空调系统
主要设备有
(1)制冷机组 (2)冷冻水泵 (3)末端装置(空气处理机组、风机盘管等) (4)膨胀水箱 (5)水过滤器 (6)补水泵 (7)电子水处理仪或全自动软化水处理装置 (8)冷却水泵 (9)冷却塔
闭式冷(热)水系统
•
•
当空调系统采用风机盘管、诱导器和水冷 式表冷器做冷却作用时,冷水系统宜采用 闭式系统。高层建筑也宜采用闭式系统。 热水系统,一般均为闭式系统。在设计时 应考虑锅炉房或热网在低负荷时供热的可 能性。如低负荷时,不可能供热,则应考 虑其它措施(如电加热等)。
闭式循环的优点 ① 由于管路不与大气相接触,管道与设备不 易腐蚀。 ② 不需为高处设备提供静水压力,循环水泵 的压力低,从而水泵的功率相对较小。 ③ 由于没有回水箱、不需重力回水、回水不 需另设水泵等,因而投资省、系统简单。
GBJ13-86的推荐流速(m/s) 管道公称直径(mm)
管道种类 水泵吸水管 水泵出水管 <250 1.0~1.2 1.5~2.0 250~1600 1.2~1.6 2.0~2.5 >1600 1.5~2.0 2.0~3.0
空调水系统设计
空调水系统的形式
2、闭式系统 密闭式管路水循环系统的简称。 系统中的水是封闭在管路中循
环流动的,不与大气接触。 通常在系统的最高点以上设有
开式膨胀水箱。
闭式系统
水系统的分类
水系统的分类 水系统的分区 设计内容 设计原则 冷冻水系统 冷却水系统 冷凝水系统
开式循环的优点:
冷水箱有一定的蓄冷能力,可以减少冷冻机的开 启时间,增加能量调节能力,且冷水温度的波动 可以小一些。
水系统的分类
水系统的分类 水系统的分区 设计内容 设计原则 冷冻水系统 冷却水系统 冷凝水系统
四、定水量和变水量系统
1)定水量系统(变水温系统) 系统中循环水量为定值,或夏季和冬季分别采用不
同的定水量,负荷变化时,改变供、回水温度以改变制 冷量或制热量的系统。
2)变水量系统 保持供水温度在一定范围内,当负荷变化时,改变
供水量的系统。
空调水系统的形式
四、定流量和变流量系统 按系统运行时,循环水流量是否可随负荷的变化进行调节
来划分。
1、定流量系统 • 或称定水量系统,即பைடு நூலகம்统中循环的
水量为定值。 • 当系统负荷发生变化时,通过改变
供回水温度来适应。 • 系统简单,操作方便。 • 一般适用于只有一台冷热源设备和
一台水泵的系统。
水系统设计是商用空调工程设计的主要内容之一。
空调水系统的工艺流程
• 空调水系统包括: 1、冷媒水系统(空调水系统)
2、冷却水系统 3、冷凝水系统
1-水冷冷水机组 2-锅炉 3-冷冻水泵 4-热水泵 5-冷却水泵 6-冷却塔 7-分水器 8-集水器 9-压差控制阀 10-空调设备 11-自动排气阀 12-膨胀水箱 13-阀门
某地区AC2-01北二厂空调水系统流程图
空调系统设计的基本设计步骤及其主要设计程序
空调系统设计的基本设计步骤及其主要设计程序空调系统设计的基本设计步骤及其主要设计程序可归纳如下: 第1步:熟悉设计建筑物的原始设计资料包括:建设方提供的文件、建筑用途及其工艺要求、设计任务书、建筑作业图等。
第2步:资料调研包括:查阅相关设计资料(手册、规范、标准、措施等)、收集相关设备与材料的产品。
第3步:确定室内外设计气象参数根据设计建筑物所处地区,查取室外空气冬、夏季气象设计参数;根据设计建筑物的使用功能,确定室内空气冬、夏季设计参数。
第4步:确定设计建筑物的建筑热工参数及其他参数根据建筑物的外围护结构的构成,计算外墙、屋面、外门、外窗的传热系数等参数;根据建筑物的内外围护结构的构成,计算内墙、楼板、外门、外窗的传热系数等参数;根据建筑物的使用功能,确定在室人员数量、灯光负荷、设备负荷、工作时间段等参数。
第5步:空调热、湿负荷计算计算设计建筑物在最不利条件下的空调热、湿负荷(余热、余湿);进行建筑节能方案比较,确定合理的空调热、湿负荷。
第6步:确定最佳空调方案通过技术经济比较,选择并确定适合所设计建筑物的空调系统方式、冷热源方式、以及空调系统控制方式。
第7步:送风量与气流组织计算根据计算的空调热、湿负荷以及送风温差,确定冬、夏季送风状态和送风量;根据设计建筑物的工作环境要求,计算确定最小新风量;根据空调方式及计算的送、回风量,确定送、回风口形式,布置送、回风口,进行气流组织设计。
第8步:空调水、风系统设计布置空调风管道,进行风道系统的水力计算,确定管径、阻力等;布置空调水管道,进行水管路系统的水力计算,确定管径、阻力等。
第9步:主要空调设备的设计选型根据空调系统的空气处理方案,并结合i—d图,进行空调设备选型设计计算;确定空气处理设备的容量(热负荷)及送风量,确定表面式换热器的结构形式及其热工参数;根据风道系统的水力计算,确定风机的流量、风压及型号。
第10步:防、排烟系统设计第11步:冷、热源机房设计根据空气处理设备的容量,确定冷源(制冷机)或热源(锅炉)的容量及型号;根据管路系统的水力计算,确定水泵的流量、扬程及型号。
