光伏电源系统的组成和原理
太阳能光伏电源系统的原理及组成
太阳能光伏电源系统的原理及组成1.太阳能电池板：太阳能电池板是光伏电源系统的核心部分。
它由多个光伏电池组成，每个电池由两片不同材质的半导体（通常是硅）层组成。
当阳光照射到电池板上时，电池板会产生电流，这种效应称为光伏效应。
2.逆变器：太阳能电池板产生的电流是直流电，而我们家庭和工业用电是交流电。
逆变器的作用是将直流电转换为交流电，并将电压和频率调整为符合使用要求。
3.蓄电池：太阳能光伏电源系统通常还包括一个蓄电池组。
蓄电池用于存储太阳能电池板产生的电能，以备不太充足的太阳能供应或夜间使用。
4.控制器：控制器用于监测和控制光伏系统的工作状态。
它可以监测电池和光伏板的电压和电流，并防止电池过充或过放。
5.电源管理器：电源管理器用于管理光伏系统的运行，并将太阳能电池板和电网连接起来。
它可以自动选择太阳能电池板或电网的电源，以确保系统持续供电。
6.电网连接：太阳能光伏电源系统可以与电网连接，以便在太阳能供应不足时从电网获取电能，或将多余的电能发送回电网。
7.直流负载和交流负载：光伏电源系统可以为直流负载和交流负载供电。
直流负载可以直接使用太阳能电池产生的直流电，而交流负载需要通过逆变器将直流电转换为交流电。
光伏电源系统的工作原理是，当太阳光照射到太阳能电池板上时，光子会激活电池板上的电子，使其从一个半导体层跃迁到另一个半导体层，从而产生电流。
这个过程称为光电效应或光伏效应。
然后，电流经过逆变器被转换为交流电，以满足各种电器设备的使用需求。
同时，多余的电能可以存储在蓄电池中，以备不时之需。
总结起来，太阳能光伏电源系统利用光伏效应将太阳的辐射能转化为电能，通过逆变器将直流电转换为交流电，并通过蓄电池存储和供应电能。
它是一种环保、可再生的能源转换系统，被广泛应用于家庭、企业和公共场所。
简述光伏系统的组成
简述光伏系统的组成
光伏系统主要由太阳能电池阵列、汇流箱、逆变器、电网外电源、接线箱以及环境保护装置组成：
（1）太阳能电池阵列：使用个体太阳能电池片组成的大规模微电网系统。
（2）汇流箱：用于将太阳能电池阵列中的电流进行汇总，并将太阳能电池阵列与逆变器之间的电流连接起来。
（3）逆变器：将太阳能电池阵列所产生的直流电能转换成高压、高频的交流电能，供市电家庭配用。
（4）电网外电源：用于将太阳能系统产生的交流电能输送至市电网，自身采用双向调节功能，使太阳能电池阵列的输出电流等参数保持在规定的范围内。
（5）接线箱：在太阳能电池阵列、汇流箱里存储保护开关，并对太阳能电池阵列及汇流箱进行检测及安全保护。
（6）环境保护装置：用于合理安置太阳能系统，采取有效的止水及降噪设施，合理保护太阳能系统设备，避免野外设备因过暑过冷等因素而受损耗。
光伏电站系统原理及组成
光伏电站系统原理及组成一、光伏系统的工作原理（图1）1工作原理：白天,在光照条件下,太阳电池组件产生一定的电动势，通过组件的串并联形成太阳能电池方阵，使得方阵电压达到系统输入电压的要求.再通过充放电控制器对蓄电池进行充电，将由光能转换而来的电能贮存起来。
晚上，蓄电池组为逆变器提供输入电,通过逆变器的作用，将直流电转换成交流电，输送到配电柜,由配电柜的切换作用进行供电.蓄电池组的放电情况由控制器进行控制，保证蓄电池的正常使用.光伏电站系统还应有限荷保护和防雷装置，以保护系统设备的过负载运行及免遭雷击,维护系统设备的安全使用.二、光伏系统的组成光伏系统是由太阳能电池方阵，蓄电池组，充放电控制器，逆变器,交流配电柜等设备组成。
其各部分设备的作用是:⑴太阳能电池方阵：在有光照(无论是太阳光,还是其它发光体产生的光照）情况下，电池吸收光能，电池两端出现异号电荷的积累,即产生“光生电压”，这就是“光生伏打效应”。
在光生伏打效应的作用下，太阳能电池的两端产生电动势，将光能转换成电能,是能量转换的器件.太阳能电池一般为硅电池,分为单晶硅太阳能电池，多晶硅太阳能电池和非晶硅太阳能电池三种。
⑵蓄电池组：其作用是贮存太阳能电池方阵受光照时发出的电能并可随时向负载供电。
太阳能电池发电对所用蓄电池组的基本要求是：a。
自放电率低；b.使用寿命长；c。
深放电能力强；d.充电效率高；e。
少维护或免维护；f.工作温度范围宽；g.价格低廉。
目前我国与太阳能发电系统配套使用的蓄电池主要是铅酸蓄电池和镉镍蓄电池。
配套200Ah以上的铅酸蓄电池，一般选用固定式或工业密封式免维护铅酸蓄电池，每只蓄电池的额定电压为2V DC;配套200Ah 以下的铅酸蓄电池，一般选用小型密封免维护铅酸蓄电池,每只蓄电池的额定电压为12V DC。
⑶充放电控制器：是能自动防止蓄电池过充电和过放电的设备。
由于蓄电池的循环充放电次数及放电深度是决定蓄电池使用寿命的重要因素,因此能控制蓄电池组过充电或过放电的充放电控制器是必不可少的设备。
光伏发电的基本组成结构
光伏发电的基本组成结构随着全球对环境保护的重视以及能源需求的不断增长，光伏发电作为一种清洁、可再生的能源发电方式，逐渐受到人们的关注和使用。
那么，光伏发电的基本组成结构是什么呢？光伏发电系统主要由光伏电池组件、支架、逆变器、电池组和监控系统等几个部分组成。
1. 光伏电池组件光伏电池组件是光伏发电系统中最核心的部分，其主要作用就是将太阳辐射能转换成电能。
光伏电池组件通常由多个光伏电池板组成，通过串联或并联的方式组成一个电池组件，常见的光伏电池板有单晶硅、多晶硅、非晶硅、柔性硅等。
2. 支架支架主要作用是支撑光伏电池组件，让光伏电池组件可以平稳的安装在地面或建筑物的屋顶上。
支架的设计要考虑到光伏电池组件的重量、安装环境、风压、雪压等因素。
3. 逆变器逆变器是光伏发电系统中的一个核心部分，它主要起到将光伏电池组件所产生的直流电转换成交流电的作用。
逆变器的性能直接影响到光伏发电系统的效率和稳定性，逆变器的选型要根据光伏电池组件的功率、电压、电流等参数来匹配。
4. 电池组电池组是光伏发电系统中的一个备用部分，主要作用是在光伏发电系统无法正常工作时，为光伏发电系统提供稳定的电源。
电池组一般由铅酸电池、镍氢电池、锂电池等组成，不同电池的使用寿命和性能不同，需根据实际需求进行选择。
5. 监控系统监控系统是光伏发电系统中的一个重要部分，它主要作用是对光伏发电系统进行实时监测和管理。
监控系统可以监测光伏电池组件的功率、发电量、温度、电压等数据，并通过网络进行远程监控和管理，及时发现和解决问题，确保系统的正常运行。
光伏发电系统的基本组成结构包括光伏电池组件、支架、逆变器、电池组和监控系统等几个部分。
每个部分的性能和质量都会直接影响到整个光伏发电系统的效率和稳定性，因此在实际应用中需要根据实际需求进行选择。

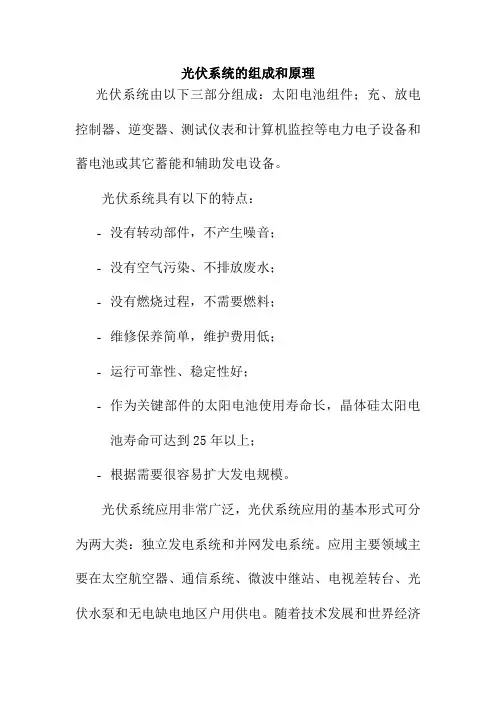

光伏系统的组成和原理
光伏系统的组成和原理光伏系统由以下三部分组成：太阳电池组件；充、放电控制器、逆变器、测试仪表和计算机监控等电力电子设备和蓄电池或其它蓄能和辅助发电设备。
光伏系统具有以下的特点：-没有转动部件，不产生噪音；-没有空气污染、不排放废水；-没有燃烧过程，不需要燃料；-维修保养简单，维护费用低；-运行可靠性、稳定性好；-作为关键部件的太阳电池使用寿命长，晶体硅太阳电池寿命可达到25年以上；-根据需要很容易扩大发电规模。
光伏系统应用非常广泛，光伏系统应用的基本形式可分为两大类：独立发电系统和并网发电系统。
应用主要领域主要在太空航空器、通信系统、微波中继站、电视差转台、光伏水泵和无电缺电地区户用供电。
随着技术发展和世界经济可持续发展的需要，发达国家已经开始有计划地推广城市光伏并网发电，主要是建设户用屋顶光伏发电系统和MW级集中型大型并网发电系统等，同时在交通工具和城市照明等方面大力推广太阳能光伏系统的应用。
光伏系统的规模和应用形式各异，如系统规模跨度很大，小到0.3～2W的太阳能庭院灯，大到MW级的太阳能光伏电站。
其应用形式也多种多样，在家用、交通、通信、空间应用等诸多领域都能得到广泛的应用。
尽管光伏系统规模大小不一，但其组成结构和工作原理基本相同。
图1-1是一个典型的供应直流负载的光伏系统示意图。
其中包含了光伏系统中的几个主要部件：●光伏组件方阵：由太阳电池组件（也称光伏电池组件）按照系统需求串、并联而成，在太阳光照射下将太阳能转换成电能输出，它是太阳能光伏系统的核心部件。
●蓄电池：将太阳电池组件产生的电能储存起来，当光照不足或晚上、或者负载需求大于太阳电池组件所发的电量时，将储存的电能释放以满足负载的能量需求，它是太阳能光伏系统的储能部件。
目前太阳能光伏系统常用的是铅酸蓄电池，对于较高要求的系统，通常采用深放电阀控式密封铅酸蓄电池、深放电吸液式铅酸蓄电池等。
●控制器：它对蓄电池的充、放电条件加以规定和控制，并按照负载的电源需求控制太阳电池组件和蓄电池对负载的电能输出，是整个系统的核心控制部分。

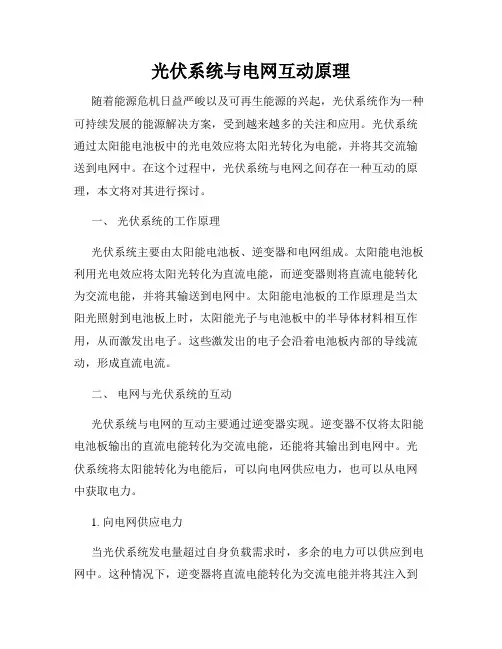

光伏系统与电网互动原理
