电气测量技术期末复习题,DOC

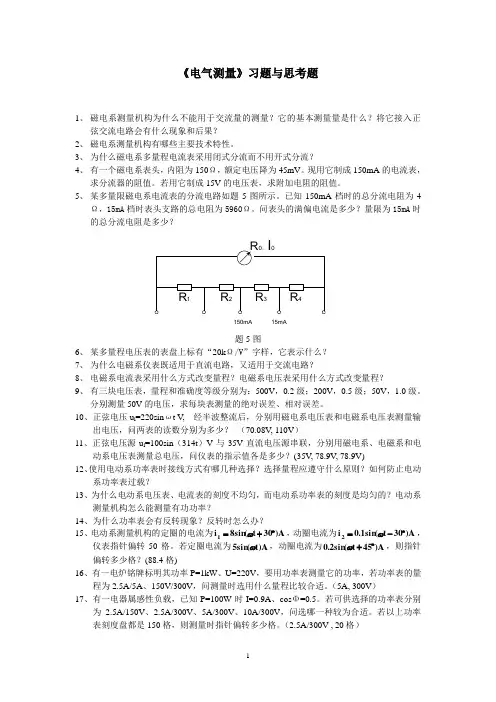

电气测量习题与思考题
《电气测量》习题与思考题1、磁电系测量机构为什么不能用于交流量的测量？它的基本测量量是什么？将它接入正弦交流电路会有什么现象和后果？2、磁电系测量机构有哪些主要技术特性。
3、为什么磁电系多量程电流表采用闭式分流而不用开式分流？4、有一个磁电系表头，内阻为150Ω，额定电压降为45mV。
现用它制成150mA的电流表，求分流器的阻值。
若用它制成15V的电压表，求附加电阻的阻值。
5、某多量限磁电系电流表的分流电路如题5图所示。
已知150mA档时的总分流电阻为4Ω，15mA档时表头支路的总电阻为5960Ω。
问表头的满偏电流是多少？量限为15mA时的总分流电阻是多少？150mA15mA题5图6、某多量程电压表的表盘上标有“20kΩ/V”字样，它表示什么？7、为什么电磁系仪表既适用于直流电路，又适用于交流电路？8、电磁系电流表采用什么方式改变量程？电磁系电压表采用什么方式改变量程？9、有三块电压表，量程和准确度等级分别为：500V，0.2级；200V，0.5级；50V，1.0级。
分别测量50V的电压，求每块表测量的绝对误差、相对误差。
10、正弦电压u i=220sinωt V, 经半波整流后，分别用磁电系电压表和电磁系电压表测量输出电压，问两表的读数分别为多少？（70.08V, 110V）11、正弦电压源u i=100sin（314t）V与35V直流电压源串联，分别用磁电系、电磁系和电动系电压表测量总电压，问仪表的指示值各是多少？(35V, 78.9V, 78.9V)12、使用电动系功率表时接线方式有哪几种选择？选择量程应遵守什么原则？如何防止电动系功率表过载？13、为什么电动系电压表、电流表的刻度不均匀，而电动系功率表的刻度是均匀的？电动系测量机构怎么能测量有功功率？14、为什么功率表会有反转现象？反转时怎么办？15、电动系测量机构的定圈的电流为A)1sin(.0t=ω，-i2︒(t308sin30=ω，动圈电流为A)+i1︒仪表指针偏转50格。
电气测量技术期末考试题及答案
电气测量技术期末考试题及答案一、选择题（每题2分，共20分）1. 以下哪个不是电气测量的基本参数？A. 电流B. 电压C. 电阻D. 功率答案：D2. 欧姆定律的公式是什么？A. V = I * RB. V = I / RC. I = V / RD. I = R / V答案：A3. 测量电路中电流的仪器是什么？A. 电压表B. 电流表C. 电阻表D. 功率表答案：B4. 以下哪个单位是电阻的单位？A. 欧姆（Ω）B. 伏特（V）C. 安培（A）D. 瓦特（W）答案：A5. 电流表的内阻应该：A. 非常大B. 非常小C. 适中D. 可以忽略不计答案：B6. 测量电压的仪器是什么？A. 电压表B. 电流表C. 电阻表D. 功率表答案：A7. 以下哪个是测量功率的单位？A. 欧姆（Ω）B. 伏特（V）C. 安培（A）D. 瓦特（W）答案：D8. 测量电阻时，测量仪器的内阻应该：A. 非常大B.非常小C. 适中D. 可以忽略不计答案：A9. 测量功率时，通常使用的仪器是：A. 电压表B. 电流表C. 电阻表D. 功率表答案：D10. 测量电路中频率的仪器是什么？A. 频率计B. 电压表C. 电流表D. 电阻表答案：A二、填空题（每空2分，共20分）11. 欧姆定律的数学表达式是________。
答案：V = I * R12. 电流表的内阻越________，测量误差越小。
答案：小13. 电压表的内阻越________，测量误差越小。
答案：大14. 电阻的单位是________。
答案：欧姆（Ω）15. 功率的单位是________。
答案：瓦特（W）16. 测量电阻时，测量仪器的内阻应该________被测电阻。
答案：远大于17. 测量电流时，电流表应该与被测电路________连接。
答案：串联18. 测量电压时，电压表应该与被测电路________连接。
答案：并联19. 测量功率时，功率表应该与被测电路________连接。
电气测量技术考核试卷
B.电流表
C.功率表
D.万用表
16.在测量带有较大电容负载的电路时，以下哪种方法可以提高测量准确性？（）
A.使用交流电压表
B.使用直流电压表
C.使用万用表的直流电压档
D.使用带有电容负载测量功能的仪表
17.以下哪种仪表可以用来测量电气设备的温度？（）
A.万用表
B.温度表
C.绝缘电阻表
D.电流表
A.确保仪表与被测电路断开
B.选择合适的电压档位
C.读取数值时保持仪表连接在电路上
D.保持手与裸露导线接触
二、多选题（本题共20小题，每小题1.5分，共30分，在每小题给出的四个选项中，至少有一项是符合题目要求的）
1.以下哪些是电气测量中常见的误差类型？（）
A.系统误差
B.随机误差
C.人为误差
D.仪表误差
电气测量技术考核试卷
考生姓名：________________答题日期：________________得分：_________________判卷人：_________________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1.以下哪种仪表不属于电气测量仪表？（）
2.在进行电气设备绝缘电阻测试时，为什么需要先对设备进行放电？请详细说明放电的步骤和原因。
3.描述在使用示波器观察信号波形时，如何调整触发水平以及为什么这样做可以提高波形观察的清晰度。
4.请解释三相电流不平衡的原因及其对电气设备可能产生的影响，并简述如何检测和解决三相电流不平衡的问题。
标准答案
一、单项选择题
4. √
5. √
6. ×
7. √
11级电气测量-期末试卷及答案
华南农业大学珠江学院期末考试试卷2013--2014学年度下学期考试科目：电气测量技术考试年级：__2011__级考试类型：（闭卷）A卷考试时间：120 分钟学号姓名年级专业15小题，每小题2分，共30分，将答案1．下述选项不包括电气仪表的测量精度的是A. 正确度B. 精密度C. 准确度D. 准确度等级2．下列测量误差中的属于系统误差是哪一种？A．粗大误差B．基本误差C．随机误差D．疏忽误差3．测量误差的表示方法有以下哪一种？A．引用误差B．基本误差C．随机误差D．疏忽误差4.下列选项不包括感应系单相有功电能表的基本结构是哪一项？A.永久磁铁B.驱动元件C.制动元件D.积算机构5.通常规定兆欧表的额定转速为哪一项？A. 60 r/minB. 120 r/minC. 180r/minD. 240r/min6.功率和电能测量方法选一表法时适用于下列哪一项？A.不对称系统B.对称三相系统C.三相三线制D.三相四线制7.测量接地电阻是安全用电的一项重要措施。
接地电阻测量仪是利用下列什么原理构成的。
A. 电流表；B.电位差计；C.电压表；D.功率表。
8.在选择测量方法时，根据读取数据的形式可以采用下列哪一种？A.间接测量法；B.比较法；C.组合测量；D.直接测量法。
9.根据测量比较法的特点，古代曹冲称象就是采用下列哪种方法？A零值法；B直读法；C较差法；D替代法。
10.模拟指示仪表按按准确度等级分类，可分为下列那几等级？A .0.2,2.5,1.0； B.2.5,5.0；C.2.0,2.5,5.0；D.0.1,0.2,0.5,1.0,1.5,2.5,5.0.11.测量工频的指示仪表有下列那种形式？A.工频测量仪B.频率表C.电流表和电压表D.电动式频率表、变换式频率表12.下列属于硬件计数的数字频率计的组成部分是哪一种？A．硬件或软件 B.控制门、计数显示C. 单位时间D.变化频率13.测量相位的指示仪表，工程上常用的是哪类？A.功率表;B.变换式或电动系;C.铁磁电动系;D.电磁系。
电气测试技术期末考试试题
电气测试技术期末考试试题一、选择题（每题2分，共20分）1. 在电气测试中，测量电阻的常用仪器是：A. 万用表B. 电压表C. 电流表D. 功率表2. 以下哪个不是电气测试中常用的测量参数？A. 电压B. 电流C. 频率D. 温度3. 测量电路中电流时，应使用仪器的：A. 并联连接B. 串联连接C. 直接连接D. 隔离连接4. 测量电气设备绝缘电阻时，通常使用的仪器是：A. 绝缘电阻表B. 接地电阻表C. 电容表D. 电感表5. 在电气测试中，测量电压的仪器通常具有以下哪种特性？A. 高内阻B. 低内阻C. 可变内阻D. 无内阻二、判断题（每题1分，共10分）6. 电气测试中，所有测量仪器都必须进行校准。
（）7. 电流表的内阻越小越好，以减少测量误差。
（）8. 测量电气设备时，可以不考虑环境温度对测量结果的影响。
（）9. 电气测试中的接地电阻应尽可能小，以保证设备安全。
（）10. 测量电气设备时，测量点的选择对测量结果没有影响。
（）三、简答题（每题5分，共20分）11. 简述电气测试中测量电流的基本原理。
12. 说明电气测试中如何确定测量仪器的量程。
13. 描述电气测试中测量电压时应注意的安全事项。
14. 解释电气测试中使用绝缘电阻表测量绝缘电阻的目的和意义。
四、计算题（每题10分，共20分）15. 已知某电阻器的额定电压为220V，额定功率为100W，请计算其电阻值。
16. 假设有一电路，其总电阻为10Ω，通过电流为5A，求该电路的总电压。
五、案例分析题（每题15分，共30分）17. 某工厂的电动机在运行过程中突然停止工作，但供电正常。
请列出可能的原因，并提出相应的检测步骤。
18. 描述在进行大型变压器的绝缘电阻测试时，应采取的测试方法和注意事项。
六、论述题（每题10分）19. 论述电气测试技术在现代电力系统维护中的重要性及其应用。
七、实验操作题（每题10分）20. 描述使用万用表测量电阻的步骤，并说明在测量过程中应注意的事项。
电气测试技术复习题
电气测试技术复习题复习题（2015.1）一、填空题1．测量仪表的基本功能包括（变换功能）、（选择功能）、（比较功能）和（显示功能）四种功能。
2．衡量仪表精确度的指标有两个，一个是（精密度），另一个是（准确度）。
（精密度）用于衡量仪表示值的分散程度；（准确度）用于衡量仪表示值偏离被测量实际值的程度；（精确度）是精密度和准确度的综合反映。
3．根据误差的性质及其产生的原因，可分为（系统误差）、（随机误差）和（粗大误差）。
（系统）误差表征测量结果的准确度；（随机）误差表征测量结果的精密度；在测量数据处理时，（粗大）误差必须剔除。
4．由测量所得之被测量的值（示值）x与被测量的实际值A之差⊿x（即⊿x=x-A），称为（实际值的绝对误差）。
5．与被测量绝对误差数值相等，符号相反的值c（即c=-⊿x）称为（修正值）。
6．实际值绝对误差与实际值之比的百分数称为（实际）值的相对误差。
7．大多数随机误差服从正态分布。
服从正态分布的随机误差具有（单峰性）、（有界性）、（对称性）和（抵偿性）四个特点。
8．仪表的最大绝对误差与仪表量程满刻度之比的百分数，称为测量仪表的（最大满刻度引用）误差。
9．在校验一块满刻度为Um=100V的电压表时，测得其最大绝对误差为⊿xm=1V，则其引用误差为(1.0%)，该标的精度等级应定为(1.0)级。
10．根据系统误差的变化特征，可将系统误差分为（恒值系统误差）和（变值系统误差）两种类型。
变值系统误差又可分为（线性系统误差）、（周期性系统误差）和（复杂变化性系统误差）。
11．电位器式传感器可以把（直线）位移或（转角）转换成具有一定函数关系的输出电阻或输出电压。
12．电阻应变传感器是根据电阻应变片受应力而产生应变时，电阻应变片的（阻值）发生变化原理构成的。
13．干扰的来源包括（外）部干扰和（内）部干扰。
14．干扰的形成必须具备（干扰源）、（干扰耦合通道）和（被干扰对象）三个要素。
15．由于两个电路之间存在着电容，当其中一个电路的电位发生变化时，该电路的电荷通过分布电容传送到另一个电路，称为（静电）耦合。
电气测量技术期末复习题
《电气测量技术》复习资料一、填空题1.电测量和磁测量统称为电磁测量或电气测量。
2.根据被测量数据取得的途径不同可将测量方式分为直接测量、间接测量和组合测量三类，根据读取数据的方法不同可将测量方法分为直读法和比较法两种。
3.电磁测量用的模拟指示仪表按其结构组成，可划分为测量线路和测量机构两大部分。
4.电磁测量用的数字仪表，其典型结构包括测量线路和模数转换和数字显示等几个部分。
5.A/D 转换器的任务是把模拟量转换为数字量。
6.按照测量误差产生的原因及误差的性质，可以把误差分为系统误差、随机误差和疏忽误差三类。
7.仪表使用时偏离规定的工作条件而造成的误差称为附加误差。
8.由测量人员的粗心疏忽造成的严重歪曲测量结果的误差成为疏忽误差。
9.偶然误差又称为随机误差。
10.用测量值与被测量真值之间的差值所表示的误差称为绝对误差。
11.绝对误差与被测量真值之比称为相对误差。
12.衡量误差对测量结果的影响，通常用相对误差更加确切。
13.以绝对误差与仪表上量限的比值所所表示的误差称为引用误差。
14.最大引用误差可以用来评价仪表性能，实用中就用他表征仪表的准确度等级。
15.随机误差通常呈正态分布，具有有界性、单峰性和对称性三个特性。
16.电动系功率表有两个线圈。
12、用电流表测电流必须将电流表与电路串联。
13、用电压表测电压必须将电压表与电路并联。
14、磁电系仪表广泛地用于直流电流和直流电压的测量。
15、磁电系电压表，要扩大其量程，可以串联一个附加电阻。
16、磁电系电流表，要扩大其量程，就要加接分流器。
Ω数称为电压灵敏度。
17、习惯上常把电压表的V18、由于电动系仪表中没有铁磁性物质，所以不存在磁滞和涡流效应，准确度可达0.5级以上。
17.电度表和一般指示仪表的主要区别在于它使用了计算总和的积算机构。
18.交流电桥分为阻抗比率臂电桥和变压器比率臂电桥两大类。
19.接地电阻测量仪是最常用的接地电阻测量设备。
20.测量功率时采用电动式仪表，测量时将仪表的固定线圈与负载串联联，反映负载中的电流，因而固定线圈又叫电流线圈；将可动线圈与负载并联，反映负载两端电压，所以可动线圈又叫电压线圈。
电气测试技术期末考试试题及答案
电气测试技术期末考试试题及答案# 电气测试技术期末考试试题及答案一、选择题（每题2分，共20分）1. 电阻测量中，四线制法的主要优点是：A. 减小接触电阻的影响B. 减小温度变化的影响C. 减小电流变化的影响D. 减小电压变化的影响答案：A2. 在测量电路中，使用屏蔽电缆的主要作用是：A. 增加信号强度B. 减小电磁干扰C. 提高传输速度D. 降低成本答案：B3. 以下哪个不是电气测试中的常用仪器？A. 万用表B. 示波器C. 频谱分析仪D. 温度计答案：D4. 测量电路中的噪声电压时，应采用的测量方法是：A. 直流测量B. 交流测量C. 脉冲测量D. 时域测量答案：B5. 电气测试中，测量电流时通常采用的测量方式是：A. 串联测量B. 并联测量C. 混合测量D. 直接测量答案：A...（此处省略其他选择题，共10题）二、填空题（每空1分，共10分）1. 在电气测试中，________是用来测量电压的仪器。
答案：万用表2. 电流表在测量电流时，应与被测电路________。
答案：串联3. 测量电阻时，为了减小测量误差，通常采用________法。
答案：四线制4. 示波器的主要功能是观察________。
答案：波形5. 频谱分析仪用于分析信号的________。
答案：频率成分...（此处省略其他填空题，共5空）三、简答题（每题10分，共30分）1. 简述电气测试中，为什么需要使用屏蔽电缆？答案：使用屏蔽电缆的目的是为了减小电磁干扰对测量结果的影响。
屏蔽层可以提供一个低阻抗的路径，将干扰电流导向地面，从而保护内部导体不受外部电磁场的影响，确保测量信号的准确性。
2. 解释什么是四线制测量法，并说明其优点。
答案：四线制测量法是一种用于测量电阻的精确方法，它使用四根导线：两根用于电流源，另外两根用于测量电压。
这种方法的优点在于可以消除导线电阻对测量结果的影响，从而提高测量的准确性。
3. 说明示波器的基本工作原理。
电气复习题(总).doc
复习题注：标注为红色的是填空题，标注为蓝色的是简答题。
（杨磊）1．三误”（误碰、误接线、误整定）2．继电保护现场工作至少应有二人参加。
现场工作人员应熟悉继电保护、电网安全自动装置和相关二次回路，并经培训、考试合格。
3．任何人发现违反本标准的情况，应立即制止，经纠正后才能恢复作业。
继电保护人员有权拒绝违章指挥和强令冒险作业；在发现直接危及人身、电网和设备安全的紧急情况时，有权停止作业或在采取可能的紧急措施后撤离作业场所，并立即报告。
4．现场工作应遵守工作票和继电保护安全措施票的规定。
5．继电保护安全措施票由工作负责人填写，由技术员、班长或技术负责人审核并签发。
6．监护人应由较高技术水平和有经验的人担任，执行人、恢复人由工作班成员担任，按继电保护安全措施票逐项进行继电保护作业。
7．执行和恢复安全措施时，需要二人工作。
一人负责操作，工作负责人担任监护人，并逐项记录执行和恢复内容。
8．在现场进行带电工作（包括做安全措施）时，作业人员应使用带绝缘把手的工具。
9．对交流二次电压回路通电时，应可靠断开至电压互感器二次侧的回路，防止反充电。
10.电流互感器和电压互感器的二次绕组应有一点接地且仅有一点永久性的接地。
11.带方向性的保护和差动保护新投入运行时，一次设备或交流二次回路改变后，应用负荷电流和工作电压检验其电流、电压回路接线的正确性。
12.工作结束，全部设备和回路应恢复到工作开始前状态。
清理完现场后，工作负责人应向运行人员详细进行现场交代，填写继电保护工作记录簿。
经运行人员检查无误后，双方应在继电保护工作记录簿上签字。
一．在现场工作过程中，遇到异常情况（如直流系统接地等）或断路器跳闸，工作人员应该怎样处置？工作人员在现场工作过程中，遇到异常情况（如直流系统接地等）或断路器跳闸，应立即停止工作，保持现状，待查明原因，确定与本工作无关并得到运行人员许可后，方可继续工作。
若异常情况或断路器跳闸是本身工作引起，应保留现场，立即通知运行人员，以便及时处理。
电气与电子测量技术_上海交通大学中国大学mooc课后章节答案期末考试题库2023年
电气与电子测量技术_上海交通大学中国大学mooc课后章节答案期末考试题库2023年1.用100欧姆量程、最小刻度为1欧姆的0.1级欧姆表测量电阻，指针指在75附近，则测量结果为75欧姆。
答案:错误2.一个用Pt100构成的数字温度计中的ADC的分辨力（1个LSB）为0.05摄氏度，则该测温仪的最大允许误差最可能是（）摄氏度。
答案:0.23.关于用Rogowski线圈测量交流电流，选项（）是错误的。
答案:二次侧开路会有危险的高电压4.国际单位制中定义的7个基本单位中关于电学的单位是（）。
答案:安培5.只要分度号相同，不同品牌的热电偶可以互换使用。
答案:正确6.Grubbs检验法检验测量列是否含有粗大误差时，对测量列的样本数没有限制。
答案:正确7.某电工仪表0.2级是指测量结果的相对误差不超过0.2%。
答案:错误8.测量用电磁式电压互感器的准确度等级是根据一、二次电流（）误差的大小来确定的。
答案:有效值9.GUM-2008不确定度评价方法适用于使用NTC作为测温传感器的温度测量仪表。
答案:错误10.测量不确定度是描述测量结果分散性的客观量化指标。
答案:错误11.二阶过阻尼测量系统的动态响应一定优于二阶欠阻尼测量系统。
答案:错误12.下图是某磁电系电流表的单位阶跃响应（横坐标单位秒），该仪表的阻尼比最有可能是（）。
【图片】答案:0.413.接上题，则该仪表运放一定不是（）。
答案:轨对轨输出运放14.下图是某集成仪表运放在电源电压为±7.5V时针对不同水平的共模输入所表现出来的特性，则该仪表运放的共模阻塞电压为（）。
【图片】答案:-3.5V和3.5V15.如果电磁式电压互感器一次电压过励磁，假设铁芯的剩磁为0，则励磁电流的波形最接近下图中的（）。
【图片】答案:尖顶波16.K型热电偶分度表如下。
已知参考端温度为 30℃时，K型热电偶输出4.508mV，热电偶热端温度最接近（）。
【图片】答案:140℃17.当一次电压U1过高导致电磁式电压互感器过励时，电磁式电压互感器T型等效电路中的（）。
2024学年6月份考试 1515《电气测量技术》 复习题
2024学年第一学期期末考试电气测量技术复习题一、单选题1、表征系统误差大小程度的量称为( )。
(单选题)A、准确度B、精确度C、精密度D、确定度答案： A2、精密度是表征( )的大小程度。
(单选题)A、偶然误差B、疏忽误差C、附加误差D、引用误差答案： A3、准确度是表征( )的大小程度。
(单选题)A、附加误差B、系统误差C、偶然误差D、引用误差答案： B4、检流计下量限可达到( )A。
(单选题)A、 10 -3B、 10 -11C、 10 -5D、 10 -7答案： B5、直流电位差计量限一般不超过( )V。
(单选题)A、 2B、 5C、 8D、 10答案： A6、电动系仪表的转动力矩由被测量的( )决定。
(单选题)A、平均值B、峰值C、峰-峰值D、有效值答案： D7、电磁系仪表的转动力矩由被测量的( )决定。
(单选题)A、平均值B、峰值C、有效值D、峰-峰值答案： C8、整流系仪表的转动力矩由被测量的( )决定。
(单选题)A、峰值B、平均值C、有效值D、峰-峰值答案： B9、通常,( )级以下的电测仪表用于一般工程测量。
(单选题)A、 0.5B、 1.0C、 1.5D、 2.5答案： C10、准确度超过( )级的测量需要选用比较仪器。
(单选题)A、 0.1B、 0.2C、 0.5D、 5.0答案： A11、配套用的扩大量程的装置(分流器、互感器等),它们的准确度选择要求比测量仪器本身高( )级。
(单选题)A、 1B、 2~3C、 4~5D、 6答案： B12、测量电能普遍使用( )表。
(单选题)A、电压B、电流C、电度D、功率答案： C13、直流电度表多为( )系 (单选题)A、磁电B、电磁C、电动D、感应答案： C14、精确测量电路参数可以使用( )。
(单选题)A、电压表B、电流表C、电桥D、万用表答案： C15、直流单电桥适用于测量( )电阻。
(单选题)A、接地B、中值C、高值D、绝缘答案： B16、直流双电桥适用于测量( )电阻。
电气测试技术复习
第一章 电磁量测试是指电学量和磁学量测量。
测量方式按测量结果的过程分为3类：直接测量（直接从实测数据中取得测量结果）、间接测量（通过测量一些与被测量有函数关系的量，通过计算得到测试结果）、组合测量（多次直接测量具有一定函数关系关系式的某些量的基础上，通过联立求解各函数的关系式，来确定被测量大小的方式）。
测量还可以分为：直读测量法、比较测量法。
电磁量测量的结果由测量单位和纯数组成。
量具：测量单位的整数倍或分数倍的复制体。
基准：最精密地复现或保存单位的物理现象或实物。
若基准是通过物理现象建立的称为自然基准；若基准是建立在实物上的称为实物基准。
基准器：保存基准值的实物体或装置。
标准电池：复现电压或电动势单位“伏特”的量具。
标准电阻：复现和保存电阻单位“欧姆”的量具。
两种主要电阻箱：接线式、开关式。
传感器：一种以一定精确度把被测量（主要是非电量）转换为与之有确定关系、便于应用的某种物理量（主要是电量）的测量装置。
3个组成部分：敏感元件、转换元件、转换回路。
传感器的特性是传感器的输入、输出关系。
分为静态特性和动态特性。
传感器的静态特性：被测量的值处于稳定状态时传感器的输出与输入关系。
静态性能指标有线性度、灵敏度、迟滞、重复性。
传感器的动态特性：在测量随时间变化的动态非电量时传感器输出与输入之间的关系。
等精度测量：在同一条件下所进行的一系列重复测量。
非等精度测量：在多次测量中，如对测量结果精确度有影响的一切条件不能完全维持不变的测量。
测量误差分为：系统误差（多次测量同一量值时绝对值和符号保持不变）、随机误差（偶然误差）（在同一测量条件下，多次测量同一量值时，绝对值和符号以不可预定的方式变化的误差）、粗大误差（超出规定条件下预期的误差）。
精度：反应测量结果与真值接近程度的量。
测量误差的表示方法：绝对误差（示值与被测量真值之间的差值）、相对误差（绝对误差与被测量的约定值之比）、粗大误差（最常用的统计判别法是3δ准则）第二章电测仪表按测量方式的不同，可分为直读式仪表和比较式仪表两大类。
电气测量技术复习题
电⽓测量技术复习题电⽓测量技术复习题⼀、填空题1. 测量的三个重要因素是2. 随机误差的统计特性表现在转换4. 电阻的测量⽅法有三种.路.6. 互感器是测量 7?按测量数据的读取⽅式分类，测量⽅法可分为两种.&⼀个完整的测量过程包括三个阶段.转换成10. 列举三种光电器件，俗称⽕表。
12?他励直流电机在稳定运⾏时，电枢回路外串电阻后，电阻增⼤，电负载转矩，电机转速下降。
3?热电偶的⼯作原理是基于效应.它能把D 转换电路是把转换成的电⼦电的设备，分别叫9.压电传感器的⼯作原理是基于效应，它能把11.电能的单位是，俗称枢电流13.功率表倍率计算公式KW=UNINC0S4>N/ a ,其中UN14?在进⾏直流电动机实验时，当励磁回路开路时会出现 15?在测量三相变压器空载功率时，采⽤两⽡计法，会出现两个功率表现象。
16?在三相变压器空载和短路实验中，计算空载参数是在下，测到的数据进⾏计算。
17?并联运⾏的三相变压器必须满⾜以下三个条件：1.额定电压和⼆. 简答题1?什么叫应变效应2?什么叫压电效应3?什么叫电桥平衡直流电桥的平衡条件是什么4.简述互感器的主要功能5?按误差出现的规律分类，测量误差可分为哪⼉种？6?什么叫霍尔效应？7?什么叫随机误差&简述获得精确测量的⽅法9?变压器空载和短路试验时，其功率表采⽤什么功率因素的表，为什么10. 利⽤两⽡特计法，为什么可以测量三相变压器的总功率请从理论上予以证明 11. 在进⾏直流电机实验时，当运⾏时励磁回路开路会出现什么现象，为什么在实验中采⽤什么⽅法来防⽌励磁回路开路12?在测量三相变压器空载和短路功率时，线路良好，出现⼀⽡特表读数为零，是否有此可能如有此可能试说明原因三、计算题1?今对某⼈的⾝⾼进⾏10次测量，测量结果如下表所⽰。
假设该测量结果没有系统误差,,COSN现象, 在实验中采⽤接法来防⽌励磁回路开路。
极性现象，⽽在测量短路功率时会出现两个功率表极性算短路参数是在下，测到的数据进计算。
电气技术考试题
电气技术考试题
姓名：成绩：
一、填空（40分）
1、万用表可以测量、、，使用欧姆档测量电阻或通断以前必须先用档测量确定有无，严禁端子带电情况下使用欧姆档。
2、测量交流电流最好使用，注意选择量程。
3、兆欧表有三个接线柱，其中G为，L为，E 为。
4、使用万用表测量电流结束，要及时将色表笔插回电压电阻测量孔。
5、热偶的动作电流一般整定为电动机额定电流的至倍。
6、我们一般将热偶的辅助触点串入接触器线圈控制回路，在热偶动作时使接触器线圈失电返回，从而断开主回路。
7、我们一般用启动按钮的接点和停止按钮的接点控制电动机的启动和停止。
8、中间继电器的主要作用是增加触点的和。
9、中间继电器的常闭接点在继电器动作后用万用表测其电阻值是。
10、接触器的自保持回路中用的是自身的接点。
二、问答题（共60分，每题10分）
1、电除尘高频电源运行中报一次欠压跳停，根据图纸及厂家说明书简述应怎样排查和处理故障。
2、C1B皮带机运行中跳停，根据图纸和现场实际简述可能导致的原因和处理方法。
3、380V框架开关远方不能合闸或分闸，简述应怎样排查和处理。
4、近期#1期煤泥桥抓变频频繁报过载跳停，简述可能的原因和解决办法。
5、运行中的双螺旋给料机后台没有电流显示，请简述应怎样排查故障点。
6、双螺旋给料机配置的保护有电流Ⅰ段、电流Ⅱ段、电流Ⅲ段、堵转保护，几个保护的功能和作用有什么不同？。
电气测量技术习题
绪论：1、试简述电气测量的方法。
2、简述标准电池在使用时应该注意的事项。
3、电气测试仪表的误差分类，请详细说明。
4、试简述仪表正常工作的条件？5、为什么引入引用误差的概念？6、用量限为100mA、准确度为0.5级的电流表，分别去测量100mA和50mA的电流，求测量结果的最大相对误差各为多少？第一章：直读式电测仪表1、磁电系测量机构的特点有哪些？2、为什么分流器要采用四端钮结构？3、电磁系仪表的结构分为哪两大类？4、电动系测量机构的结构包括哪几部分？5、电动系功率表在使用中要遵循的接线规则。
6、若电压与电流额定值分别为U N=500V,I N=5A, αm=50DIV,测得指针偏转格数为30DIV，则被测功率为多少？第二章：比较式电测仪表1、直流电位差计分为哪两种？为什么使用直流电位差计可以获得比较准确的测量结果？2、什么是直流电桥？双比电桥和单比电桥在测量结果的差异是什么，请具体列出来.3、为什么交流电桥平衡的调节至少要设置两个参数，而且要反复调节？4、试写出麦氏电桥、海氏吊桥、欧文电桥在平衡时的L x、R x和被测线圈品质因数。
第三章：电子式电测仪表1、示波器的主要性能指标包括哪些？2、扫描方式有几种？在每种扫描方式中，各如何获得完整稳定的显示波形？3、示波器的使用注意事项包括哪些？4、如何利用电子示波器测量电压？5、怎么样测量两个不同频率的信号？第四章：数字化电测仪表1、数字式仪表与模拟式仪表相比，有哪些优点？数字式仪表的缺点是什么？2、数字式仪表的分类有哪些？3、当被测信号频率较低和较高时，如何利用用电子计数器确定其频率？4、触发误差是如何产生的？应该如何减小触发误差？5、试说明相位—时间式相位计的工作原理。
6、试列举出单斜率式数字电压表、双斜率积分式数字电压表以及脉宽调制（PWM）积分式的特点。
7、利用比例运算法测量阻值很小的电阻时，应该怎样保证测量的准确度？8、试论述微机化仪表的特点。
《电工仪表与测量》复习题及答案
《电工仪表与测量》复习题一、填空题(每空1分，共30分)1、实验室里一般使用__________式仪表。
2、仪表误差通常用____________误差、相对___________误差和________误差来表示。
3、检流计在搬动或使用完毕后，必须将_________锁住。
4、0.1级或0.2级仪表一般用于___________或__________,0.5级或1.0级的仪表一般用于____________,一般的工程测量可选用___________级下的仪表。
5、在使用万用表之前。
要先进行____________，在测量电阻之前还要进行__________。
6、按测量结果的方式来分，测量电阻的方法有____________法、______________法和_____________法3类。
7、电桥平衡的条件是_________________________________________________,电桥平衡的特点是__________________。
8、兆欧表是一种专门用来检查_____________________________________的便携式仪表。
9、电能表常数表示电能表对应于___________________,并用__________________。
10、电子仪器是指利用_________________,并用________构成的代表仪器及装置的总称。
11、晶体管特性曲线仪是一种能够________________________________________的专用测试仪器，通过屏幕上的标度尺可直接读出______________。
12、所谓非电量的电气测量，就是先将____________转换成________,然后采用__________的方法进行测量。
13、温度是用来表示____________的物理量。
14、转速表是专门用来测量_________________的仪表，按其结构分为___________和_________两大类。
电气测量技术期末复习习题
欢迎阅读《电气测量技术》复习资料一、填空题1.电测量和磁测量统称为电磁测量或电气测量。
2.根据被测量数据取得的途径不同可将测量方式分为直接测量、间接测量和组合测量三类，根据读取数据的方法不同可将测量方法分为直读法和比较法两种。
3.4.5.6.7.8.9.、用电压表测电压必须将电压表与电路并联14、磁电系仪表广泛地用于直流电流和直流电压的测量。
15、磁电系电压表，要扩大其量程，可以串联一个附加电阻。
16、磁电系电流表，要扩大其量程，就要加接分流器。
数称为电压灵敏度。
17、习惯上常把电压表的V18、由于电动系仪表中没有铁磁性物质，所以不存在磁滞和涡流效应，准确度可达0.5级以上。
17.电度表和一般指示仪表的主要区别在于它使用了计算总和的积算机构。
18.交流电桥分为阻抗比率臂电桥和变压器比率臂电桥两大类。
19.接地电阻测量仪是最常用的接地电阻测量设备。
20.测量功率时采用电动式仪表，测量时将仪表的固定线圈与负载串联联，反映负载中的电流，因而固定线圈又叫电流线圈；将可动线圈与负载并联，反映负载两端电压，所以可动线圈又叫电压线圈。
21.22.23.24.25.26.27.28.29.30.31.32.交流电路功率是指一个周期内瞬时电压和瞬时电流乘积的平均值，即。
33.液晶显示模块由液晶屏、驱动电路和控制器三部分组成。
34.晶体本来是固体的一种形态，某些高分子有机物的液体具有各向异性，也具有晶体的特征，所以称为液晶，它的发光方式有透射型和反射型两种。
二、单项选择题（1分×15=15分）1、在三相功率测量中，用二表法测三相功率，适用于（B ）交流电。
A．单相B．三相三线制C．三相四线制D．三相五线制。
2、下列功率表电路接线图，正确的是（C ）。
A．B．C．3、A.C.4、ABCD5、AC.相位和频率;D.电压与无功功率。
6、表征系统误差大小程度的量称为（A）。
A、准确度B、精确度C、精密度D、确定度7、精密度是表征（ A ）的大小程度。
电气测试技术复习题综合
《电气测试技术》复习题一、填空题1.零值法测量的准确度取决于度量涔的准确度和指零仪表的灵敏度。
P42.替代法测量的准确度取决于度量器的准确度和仪器的灵敏度。
P43.根据测量仪表的工作电流分，有直流仪表、交流仪表、交直流仪表。
P44.电气测量仪表的性能指标主要是静态指标和动态指标。
P55.直读式电测技术包括对被测对象的测量和采用指针指示的测量数据的直接读取，其仪表由测量机构和测量线路两部分组成。
P216.比较式电测仪表分为补偿式电测仪表和电桥式电测仪表。
P447.根据稳压电源中稳压器的稳定对象不同，可分为直流稳压电源和交流稳压电源。
P448.直流电位差计是按照补偿法原理制作的直流电压仪器。
P549.电桥的作用将参数转换为电压或电流信号，然后利用电桥平衡原理进行测量。
按照桥电源的不同分为直流电桥和交流电桥。
P5710.模拟信号发生器按照信号来源分成采用振荡器的信号发生器和采用稳态触发电路的信号发生器。
P6611.空间磁场测量的方法主要有磁感应法、霍尔效应法、磁通门法。
P14612.磁性材料特性主要包括直流磁性特性和交流磁性特性，其测量的基本特点必须离线进行。
P15813.退磁又称磁清洗，其退磁方法有直流法和交流法，交流退磁是在实际测量和应用中常用的方法。
P15914.磁性材料动态特性测量的对象主要是软磁材料，其测量的主要任务包括交流磁化曲线、交流磁滞曲线和损耗。
P16315.极限参数主要包括绝缘电阻、接地电阻、超高电压、超大电流、瞬间高速信号和微弱信号等。
P16716.测量绝缘电阻的方法主要有吸收比法和介质损耗因数法。
P17117.电气设备接地包括保护接地、工作接地、防雷接地。
P17318.数字仪表的结构包括测量线路、模数转换（A/D转换）和数字显示三大部分。
它的特点是把被测量转换为数字量，然后以数字方式直接显示出被测量的数值，其核心部件为电子计数器。
P8719.测量误差的表示方法有三种：绝对误差、相对误差、引用误差。
西南交通大学22春“电气工程及其自动化”《电子测量技术》期末考试高频考点版(带答案)试卷号2
西南交通大学22春“电气工程及其自动化”《电子测量技术》期末考试高频考点版（带答案）一.综合考核(共50题)1.通用示波器由下列哪几部分组成?()A.示波管B.水平系统C.垂直系统D.主机参考答案：BCD2.若被测信号的频率越高，直接测频法的相对误差越()。
A.小B.大C.两者无关D.不确定参考答案：A3.有效自由度越大，表明合成标准不确定度的可靠程度越()。
A.高B.低C.两者无关D.不确定参考答案：A4.Q表的工作频率范围相当窄。
()A.正确B.错误参考答案：B5.模拟式频谱分析仪不能用于射频和微波频段。
()A.正确B.错误参考答案：B6.数字存储示波器的主要技术指标有()。
A.采样速率B.存储带宽C.存储容量D.分辨力参考答案：ABCD7.模拟交流电压表只有全波整流一种整流方式。
()A.正确B.错误参考答案：B8.测量阻抗常见方法有哪些?()A.谐振法B.电桥法C.只有B和CD.伏安法参考答案：ABD9.数据域测量的特点有哪些?()A.非周期性B.短时性C.有序性参考答案：ABCD10.直流电桥的特点有()。
A.较少用在电阻测量中B.灵敏度高C.应用范围广D.准确度高参考答案：BCD11.波形因数反映的是交流电压的哪些参数之间的关系()。
A.有效值和平均值B.平均值和峰值C.峰值和有效值D.以上三者之间参考答案：D12.在用计数式频率计测量频率比N=fA/fB时，选用的门控信号由()产生。
A.晶体振荡器产生的信号分频后的信号B.晶体振荡器产生的信号C.fB信号放大整形后的信号D.fA信号放大整形后的信号参考答案：C13.波峰因数反映的是交流电压的哪些参数之间的关系?()A.有效值和平均值B.有效值和峰值C.平均值和峰值D.以上三者之间参考答案：B14.扫描发生器环中的扫描闸门用于产生高线性度的锯齿波电压。
()A.正确B.错误参考答案：B15.下列哪种电子计数器带有微处理器功能()。
A.频率计数器B.通用计数器C.计算计数器D.以上都是参考答案：C16.反映频谱分析仪扫描特性的三个主要的性能指标是()。
电气测量技术总结和试卷及答案
电气测量总结一、课程的目的掌握基本电量（电压、电流、功率、电能、频率、相位差、功率因数）和电路参数（直流电阻、交流阻抗，包括电感的品质因数、电容的介质损耗）的测量方法。
了解电工仪表、仪器的基本工作原理，能够正确选择和使用。
掌握误差估算方法，能够在工程测量中估算直接测量和间接测量的系统误差。
为从事电气方面的工作和科研奠定工程测量方面的基础。
二、学习方法掌握原理，理解特点，能够正确使用。
主要资料：教材，课件，习题。
辅助资料：电路，电磁场。
三、主要内容u，i。
直流，交流，大，中，小。
功率。
直流，交流；单相，三相；有功，无功。
f Tϕϕ。
数字测量方法。
,,,cos直流电阻，交流阻抗。
大，中，小。
附件：采样电阻，分流器，分压器。
互感器。
误差分析及传递。
重点：各量的模拟测量方法、数字测量方法、间接测量方法、其它测量方法。
各方法的适用情况、原理、特点、误差分析。
四、具体内容（依据陈立周电气测量（第5版））（一）电工仪表与测量的基本知识1、模拟指示仪表的组成和基本原理测量机构是核心。
一种测量机构和不同的测量线路可以组成不同功能的电工仪表，例如，磁电系测量机构接分流器可构成直流电流表，接分压器可构成直流电压表，接电源可构成欧姆表，接整流电路可构成交流的电压或电流表，接传感器可用于测量非电量。
不同类型的测量机构其具体结构不同，但基本原理是相同的，即必然有三个基本力矩：作用力矩，反作用力矩，阻尼力矩。
这三个力矩是各种测量机构中必不可少的，它们决定了测量机构特性。
当作用力矩和反作用力矩相等时，决定了指针的平衡位置。
阻尼力矩改善可动部分的运动特性，使指针尽快静止在平衡位置。
不同的测量机构产生着三个力矩的方式是不同的。
2、数字仪表的组成和基本原理核心是直流数字电压表，将直流电压进行A/D转换和处理。
不同的测量线路将各种待测量转换为允许输入的直流电压。
数字法测量频率和周期不需要A/D转换。
相位差可转换为时间测量，因而数字法测相位差和功率因数也不用A/D转换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电气测量技术》复习资料
一、填空题
1.电测量和磁测量统称为电磁测量或电气测量。
13.以绝对误差与仪表上量限的比值所所表示的误差称为引用误差。
14.最大引用误差可以用来评价仪表性能，实用中就用他表征仪表的准确度等级。
15.随机误差通常呈正态分布，具有有界性、单峰性和对称性三个特性。
16.电动系功率表有两个线圈。
12、用电流表测电流必须将电流表与电路串联。
13、用电压表测电压必须将电压表与电路并联。
14、磁电系仪表广泛地用于直流电流和直流电压的测量。
15、磁电系电压表，要扩大其量程，可以串联一个附加电阻。
16、磁电系电流表，要扩大其量程，就要加接分流器。
Ω数称为电压灵敏度。
17、习惯上常把电压表的V
50Hz
26.精确测量电路参数可以使用电桥，测量电阻的直流电桥分为单电桥和双电桥两种。
27.普通示波管由电子枪、偏转系统和荧光屏三部分组成。
28.示波器Y通道的作用是将被测电压信号传送至显示器，控制显示器垂直方向的偏
转。
X通道有两种结构，一种为连续扫描方式，另一种为触发扫描方式。
29.磁的测量是电工测量技术的一个重要方面，他包括磁场的测量和磁性材料的测量。
30.磁通φ的单位为韦伯Wb，磁感应强度B的单位为特斯拉T。
31.高斯计是利用半导体在磁场中的霍尔效应直接测出空间的磁感应强度的。
32.交流电路功率是指一个周期内瞬时电压和瞬时电流乘积的平均值，即。
．
．．
3、在没有信号输入时，仍有水平扫描线，这时示波器工作在______状态，若工作在
______状态，则无信号输入时就没有扫描线。
（A）
A.连续扫描触发扫描
B.触发扫描连续扫描
C.常态自动
D.内触发扫描外触发扫描
4、根据测量误差的性质和特点，可以将其分为（C）三大类。
A．绝对误差、相对误差、引用误差
B．固有误差、工作误差、影响误差
C．系统误差、随机误差、疏忽误差
D．稳定误差、基本误差、附加误差
A、接地
B、中值
C、高值
D、绝缘
13、直流双电桥适用于测量（B）电阻。
A、中值
B、低值
C、高值
D、绝缘
14、兆欧表专用于检查和测量电气设备或供电线路的（B）电阻。
A、接地
B、绝缘
C、中值
D、低值
15、磁通的单位是（A）。
A、韦伯
B、特斯拉
C、焦耳
D、欧姆
16、磁感应强度的单位是（B）。
A、韦伯
B、特斯拉
C、焦耳
D、欧姆
17、
1
2位数字万用表的分辨率为（A）。
结构框图如下：
2.简述数字仪表有哪几部分组成并画出其组成框图。
P10
答：数字式仪表包括测量线路、模-数转换和数字显示器等几个部分。
其组成框图为：
3.测量误差有哪三类？它们各自的定义是什么？P11
答：测量误差分为系统误差、随机误差、疏忽误差三类。
系统误差是指在相同条件下，多次测量同一个量时，误差大小和符号均保持恒定，或按某种规律变换的一种误差。
其分布曲线如下：
在一定条件下，随机误差的绝对值不会超过一定界限，即所谓有界性。
绝对值小的误差出现的寄回多于绝对值大的误差，即所谓单峰性。
当测量次数足够多时，正误差和负误差出现的机会相等，什么是伏安法测电阻？他有哪两种接线方法，
阻的主要优点是什么？P129
有电压表接前和电压接后两种接法。
电压表接前，适用于测量大电阻。
电压表接后，适用于测量小电阻。
伏安法测电阻的主要优点是能让被测电阻在工作状态下进行测量，这在工程上有很大的实用意义。
6.通用示波器有哪两种工作方式？它们各自有什么用途？P180
答：示波器常用工作方式有两种，分为扫描工作方式和X-Y工作方式。
扫描工作方式用于测量随时间变化的波形。
X-Y工作方式，X、Y分别通入两个变化波形，荧光屏显示的则是两个波形的对应
结构框图为：
什么是智能仪器？P281
答：智能仪表在仪表中引进了单片机或嵌入式系统，使它在测量的同时，能对输入信号进行记忆、分析、判断，从而提高仪表性能、简化仪表电路，达到增加功能提高精度的效果，即把过去仅仅单纯显示被测数据的仪表，转变为能显示也能进行控制、分析、计算、输出的仪表。
10.什么是虚拟仪器？它跟智能仪器的主要区别是什么？P293
答：虚拟仪器是计算机技术与测量技术结合的一种方式。
它通过应用程序将通用计算机和必要的数据采集硬件结合起来，在计算机平台上创建的一台仪器。
它跟智能仪器的主要区别是：智能仪器是在仪器内部，引进微处理器，但本身仍然是一台专用的测量仪器。
C ad 2、用电压表测量实际值为220V 的电压，若测量中该表最大可能有±5％相对误差，则可能出现的读数最大值为多大。
若测出值为230V ，则该读数的相对误差和绝对误差为多大。
习题1-1
解：可能出现的读数最大值为
220+220×231100
5=V
若测出值为230V ，则该读数的绝对误差为
0A A X -=∆ =230-220=10V
相对误差为
γ0A ∆=×100%220
10=×100% =4.5% ）
应选量程为2.5A ／300V 的功率表。
（2）功率表常数格/5150
5.2300150W I U c H
H =⨯== 则偏转格数格205
100c P ＝==α 2.有一电炉铭牌标明其功率P=lkW 、U=220V ，要用功率表测量它的功率，若功率表的量程
为2.5A ／5A 、150V ／300V ，问测量时选用什么量程比较适合。
另外，若功率表刻度盘是150格，则测量时指针偏转多少格？P3053-1微变
解：（1）I=P/U ＝1000／220=4.55A
必须选量程为5A 、300V 的量程才不会过载。
格/105300W I U c H H =⨯==
解：若电压表接前，按式5-6
若电压表接后，按式5-8
8.一台33
2位，量程为300V 的数字电压表，问该表的分辨力和分辨率。
P310习题8-2 解：332位量程为300V 的数字电压表，它的末位一个字所对应电压为0.1V ，所以其
海量资源，欢迎共阅
分辨力为0.1V 。
最小变化量1与最大数字2999之比为2999
1，故分辨率为0.033%。
9.在示波器y 偏转板上加入图A —5a 所示的波形；在X 偏转板上施加附图A —5b 所示的波形，试绘出荧光屏上显示的图形。
P3076-1
图A —5
解：若y 偏转板上加入图a 所示的波形；X 偏转板上施加图b 所示的波形，则荧光屏。
