变频器调试基本步骤

变频器调试基本步骤

变频器调试基本步骤1.检查连接:首先,检查变频器的电源线、控制线和电机连接线是否正确插入。

确保电源、信号和地线没有松动,并且紧固螺钉已正确拧紧。

2.参数设置:根据实际需求,设置变频器的基本参数。

这些参数包括额定电流、电压和频率等。

参数设置通常需要参考变频器的说明书,根据实际情况进行调整。

3.功能测试:进行变频器的功能测试,主要包括启动、停止、正反转、变频等。

首先,通过按下启动按钮来启动变频器,观察电机是否正常运转。

然后,通过按下停止按钮来停止变频器和电机。

接下来,测试正向和反向旋转功能,确保变频器能够正常控制电机的运行方向。

最后,测试变频功能,调整变频器的输出频率,观察电机的转速是否随之变化。

4.性能验证:对变频器的性能进行验证,主要包括过载能力和响应速度等。

首先,将电机负载增加到额定负载的1.2倍,观察变频器和电机是否正常运行。

如果正常工作,则表示变频器具有足够的过载能力。

然后,通过改变控制信号的频率,来测试变频器的响应速度。

观察电机的转速变化情况,判断变频器的响应速度是否满足要求。

6.参数优化:根据实际应用需求,进行参数优化。

可以根据电机的特性曲线,调整变频器的输出电流和电压,以获得最佳的工作效果。

参数优化需要通过实际运行情况的观察和调整,循序渐进地进行。

7.调试记录:在调试过程中,及时记录参数设置、功能测试结果和故障排除情况。

这些记录对于今后的备案和维护非常重要。

可以通过填写调试记录表格或使用电子记录工具进行记录。

总结起来,变频器调试的基本步骤包括检查连接、参数设置、功能测试、性能验证、故障排除、参数优化和调试记录。

正确的调试可以确保变频器和电机的正常运行,提高系统的效率和可靠性。

在进行调试时,应注意安全操作,遵循相关的安全规程,以免发生意外事故。

同时,根据具体的应用需求和变频器的功能特点,适当调整调试步骤,确保调试的准确性和有效性。

变频器调试步骤和规程

变频器调试步骤和规程

变频器调试步骤和规程变频器是一种改变电源频率以实现电机调速的电气设备。

在使用变频器之前,需要进行调试工作,以确保其正常运行和满足工作需求。

下面是变频器调试的一般步骤和规程:步骤一:检查安装和接线1.检查变频器安装是否符合相关要求,如变频器与驱动电机之间的电缆选择和接线是否正确。

2.检查变频器主电源电压和频率是否满足要求,并根据实际情况调整变频器的参数设置。

步骤二:变频器电源供电1.连接变频器电源,并根据变频器参数手册中的说明进行电源接线工作。

2.检查变频器电源是否正常工作,确认变频器的指示灯是否亮启动是否正常。

步骤三:执行恒力矩运行1.设置变频器的运行模式为恒力矩运行,将输出频率设置为低值。

2.逐渐增加输出频率,观察电机的运行情况,确保运行平稳。

步骤四:执行变频调速运行1.设置变频器的运行模式为变频调速运行,设置目标转速。

2.逐渐增加输出频率,观察电机的运行情况,检查转速是否与目标转速相匹配。

步骤五:检查反馈信号1.检查变频器接收的反馈信号,如转速、电流等,以确保其准确性和稳定性。

2.对于无反馈信号的情况,需要配置相关的传感器,并确保其信号正常。

步骤六:测试负载情况1.在变频器正常运行的情况下,逐渐加大负载,观察电机的运行情况。

2.检查电机承受负载时的电流、温度等参数,确保其运行安全。

步骤七:记录参数设置1.在调试过程中,记录所使用的参数设置以及相应的运行情况。

2.在调试完成后,保存最终的参数设置,以备日后维护和调整使用。

规程:1.调试人员必须首先熟悉变频器的使用说明和相关的调试要求,确保具备必要的技术知识和操作能力。

2.在进行变频器调试前,必须检查变频器和驱动电机的安装是否符合要求,并进行维护工作,确保设备的安全和可靠运行。

3.变频器调试工作必须根据需要进行,不能随意更改参数和设置。

4.在调试过程中,必须仔细观察变频器的工作状态和指示灯的变化,及时发现并解决问题。

5.调试过程中,必须严格按照规定的步骤进行,并记录相关的参数设置和运行情况,以备日后维护和调整参考。

变频器调试和操作方法

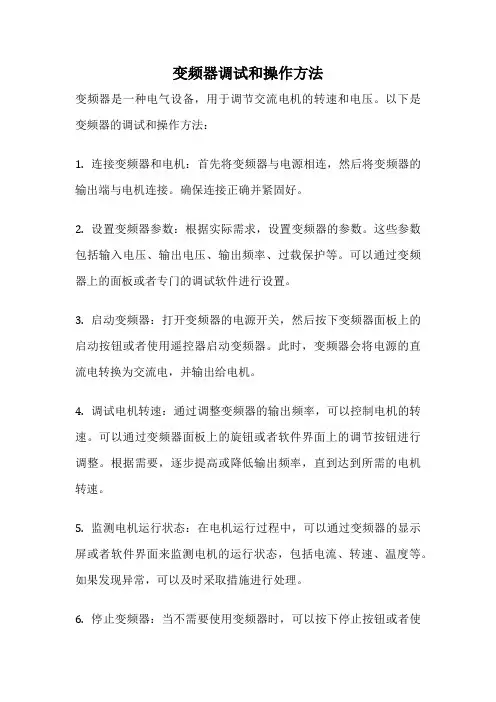

变频器调试和操作方法

变频器调试和操作方法
变频器是一种电气设备,用于调节交流电机的转速和电压。

以下是变频器的调试和操作方法:
1. 连接变频器和电机:首先将变频器与电源相连,然后将变频器的输出端与电机连接。

确保连接正确并紧固好。

2. 设置变频器参数:根据实际需求,设置变频器的参数。

这些参数包括输入电压、输出电压、输出频率、过载保护等。

可以通过变频器上的面板或者专门的调试软件进行设置。

3. 启动变频器:打开变频器的电源开关,然后按下变频器面板上的启动按钮或者使用遥控器启动变频器。

此时,变频器会将电源的直流电转换为交流电,并输出给电机。

4. 调试电机转速:通过调整变频器的输出频率,可以控制电机的转速。

可以通过变频器面板上的旋钮或者软件界面上的调节按钮进行调整。

根据需要,逐步提高或降低输出频率,直到达到所需的电机转速。

5. 监测电机运行状态:在电机运行过程中,可以通过变频器的显示屏或者软件界面来监测电机的运行状态,包括电流、转速、温度等。

如果发现异常,可以及时采取措施进行处理。

6. 停止变频器:当不需要使用变频器时,可以按下停止按钮或者使
用遥控器停止变频器的运行。

然后关闭变频器的电源开关。

需要注意的是,变频器的调试和操作需要具备一定的电气知识和经验,如果不熟悉操作,请寻求专业人员的帮助。

此外,操作变频器时,要注意安全,避免触电和其他意外事故的发生。

变频器调试的基本步骤

变频器调试的基本步骤

变频器调试的基本步骤1.确定调试目标:在开始调试之前,首先要明确调试的目标和要求。

例如,确定所需的输出频率范围、电压范围和额定电流等。

2.基本参数设置:通过变频器的菜单界面或者参数设置软件,对基本参数进行设置。

包括输入电压、电流、输出频率、过载保护参数等。

3.电源接线检查:检查变频器的电源接线是否正确,包括输入电源的相序、电压的稳定性等。

确保电源稳定并符合要求。

4.负载连接检查:检查变频器的负载连接是否正确,包括电机的接线方式、接地电阻等。

确保电机的连接正确并能够工作。

5.启动试运行:在调试之前,首先进行试运行。

通过控制变频器的启动和停止来检查变频器和电机的运转情况。

观察电机是否正常启动,转速是否稳定。

6.输出频率调试:根据实际要求,逐步调整变频器的输出频率。

可以通过变频器的菜单界面或者参数设置软件进行调整。

逐步逼近目标频率,确保输出频率稳定。

7.电流限制调试:通过设置变频器的电流限制参数,限制输出电流。

根据实际需求,逐步调整电流限制值,确保电机工作在正常工作范围内。

8.过载保护调试:通过设置变频器的过载保护参数,实现对电机的过载保护。

根据实际需求,逐步调整过载保护参数的值,确保过载保护的可靠性。

9.PID参数调试:对于需要进行速度控制的电机,可以通过设置PID参数来实现精确控制。

根据实际情况,设置比例、积分和微分参数,调整PID参数值。

10.调试运行测试:在完成参数设置和调整之后,进行调试运行测试。

通过对电机进行不同负载和速度的测试,检查变频器的调试效果和工作可靠性。

11.故障排除和调整:在调试运行测试过程中,如发现电机工作异常或者存在故障,需要进行故障排除和调整。

通过找出故障原因,采取相应的措施进行调整和修复。

12.最终调整和验收:在完成所有调试和调整之后,对变频器进行最终调整和验收。

检查变频器和电机的运行情况,确保调试效果符合要求并能够正常工作。

总之,变频器调试是一个系统性的工作,需要仔细操作和严格遵循调试步骤。

变频器调试步骤和规程

变频器调试步骤和规程

变频器调试步骤和规程一、调试前的准备1.1确定变频器的型号和规格,以及工作电压和频率要求。

1.2根据变频器的安装要求进行安装,确保其良好接地。

1.3清洁和检查变频器的外壳、散热器、连接线等是否无损和良好连接。

1.4制定详细的调试计划和记录,包括调试步骤、参数设置、测试数据等。

二、变频器参数的设置2.1检查变频器的默认参数设置与工作要求是否相符,如有不符进行相应调整。

2.2调整变频器的运行频率和电压范围,确保适应不同负载要求。

2.3根据实际需要设置变频器的加速时间、减速时间、启动/停止方式等。

三、变频器的操作和监控3.1启动变频器,观察其运行是否正常,如有异常立即停止。

3.2检查变频器的输出电流和频率是否与设定值相符,如有偏差进行相应调整。

3.3监控变频器的温度、电流、电压等参数,确保其在安全工作范围内。

四、加载测试4.1选择适合的负载设备,将其连接至变频器的输出端。

4.2开始加载测试,观察变频器的输出电流和频率是否稳定,温度是否正常。

4.3根据实际情况进行相应参数的调整,以达到最佳工作效果。

五、变频器保护功能测试5.1模拟过载情况,测试变频器的过载保护功能,确保其能够及时启动保护机制。

5.2模拟短路故障,测试变频器的短路保护功能,确保其能即时切断电源。

5.3测试变频器的过压保护、欠压保护、过温保护等功能,确保运行安全可靠。

六、调试结束6.1关闭变频器和负载设备,切断电源,进行设备的清洁和维护。

6.2根据调试记录整理、评估数据,如有不符合要求的地方,进行相应调整。

6.3编写变频器调试报告,总结调试情况和结果,提出改进措施。

1.进行安全检查,包括检查电源和设备连接是否牢固,确保无漏电和短路等问题。

2.确定变频器的工作要求,包括输入电压、输出电压、频率要求等。

3.根据变频器的型号和规格,进行参数设置,如输入电流、起始频率、加速时间等。

4.启动变频器,观察运行情况,如有异常情况,及时停止变频器并检查故障。

变频器调试的基本步骤

变频器调试的基本步骤

变频器调试的基本步骤第一步:检查线路和电气设备在开始调试之前,首先要检查变频器的线路和接线盒的连接是否正确。

检查接地线是否连接牢固,接线盒中的线缆是否正确连接到相应的功率和控制装置。

此外,还需要检查电气设备,如电动机、传感器和其它控制装置是否正确地接入变频器。

第二步:检查变频器设备的物理安装在调试之前,还应该检查变频器本身的物理安装是否正确。

检查变频器是否稳固地安装在电气柜中,是否存在松动的螺栓或连接件。

另外,还需要确保变频器周围的空间足够,有足够的通风,并且不会受到任何外部物体的阻碍。

第三步:检查变频器的参数设置在变频器进行调试之前,需要对其参数进行正确的设置。

这些参数通常包括电压和频率设定、电流限制、速度控制模式等。

这些参数可能需要根据具体的应用进行调整,以确保变频器能够根据实际需求正确地控制电动机的速度和转矩。

第四步:进行初始测试一旦变频器的参数设置完成,就可以进行初始测试了。

在这个阶段,需要确保电动机能够正常启动和停止,并且在变频器的控制下能够稳定地运行。

还可以通过调整变频器的参数来测试电动机的速度控制性能和转矩响应。

第五步:进行负载测试在初始测试成功后,可以进行负载测试。

负载测试可以检验变频器和电动机在不同负载条件下的稳定性和性能。

可以通过逐渐增加引入负载或改变负载特性来测试变频器的可靠性。

第六步:进行现场调试一旦变频器和电动机在实验室条件下顺利进行了测试,就可以进行现场调试了。

现场调试是指将变频器安装到其最终使用的位置,并进行一系列实际的运行测试。

这包括调整变频器的参数、检测电动机的运行状态和保护功能以及调整其它控制装置。

第七步:进行性能优化和调整在进行现场调试的过程中,可能会发现一些问题或需要对变频器进行一些调整。

根据实际需要,可能需要对变频器的参数进行微调,以优化其性能和运行稳定性。

第八步:记录调试结果和参数在完成调试后,需要记录和保存所有的调试结果和参数设置。

这些记录可以作为日后维护和故障排除的参考,也有助于对变频器的性能进行评估和验证。

变频器调试方案

变频器调试方案

变频器调试方案简介变频器是一种用于调节电机转速的电子设备,可实现电机的启停、转速调节、运行方向控制等功能。

在工业自动化和机械设备领域被广泛应用。

本文将介绍变频器调试的基本步骤和注意事项。

调试步骤步骤一:现场准备在开始调试变频器之前,需要进行一些现场准备工作,包括: - 确保变频器的安装位置符合要求,且固定可靠。

- 检查电源连接是否正确,确保电源稳定。

- 检查变频器与电机之间的连接是否正确,如电缆接头是否紧固。

- 调试所需工具的准备,包括电压表、频率表等。

步骤二:变频器参数配置接下来,需要进行变频器参数的配置,以适应实际的工作需要。

主要配置项包括: - 输入电压和频率:根据现场电源的实际情况,设置变频器的输入电压和频率。

- 输出电压和频率:根据所需的电机转速,设置变频器的输出电压和频率。

- 控制方式:选择合适的控制方式,如恒定转矩控制、恒定功率控制等。

- 保护参数:设置过流保护、过压保护、欠压保护等参数,保护电机和变频器的安全运行。

步骤三:变频器调试完成参数配置后,即可进行变频器的调试。

主要包括以下内容: 1. 启动测试:按照设定的参数,启动变频器,观察电机的启动过程。

注意观察启动是否平稳,电机是否有异常声音或振动。

2. 转速调节:通过调整变频器的输出频率,逐步调节电机的转速。

观察电机转速的变化是否与设定值一致。

3. 转向控制:测试变频器的转向控制功能,观察电机的运行方向是否与设定一致。

4. 负载测试:在不同负载条件下,观察变频器的响应和电机的运行状态。

重点观察电流、温度等参数,确保变频器和电机在不同负载下的稳定性和安全性。

步骤四:参数优化在调试过程中,可能会出现电机转速不稳定、响应不够灵敏等问题。

此时,需要进行参数优化,以提高系统的性能。

优化主要包括: - PID参数调整:对PID控制参数进行调整,以提高系统的动态性能和稳定性。

- 加速、减速时间调整:根据实际需求,调整变频器的加速、减速时间,以实现更加平滑的运行过程。

变频器调试基本步骤

变频器调试基本步骤

变频器调试基本步骤1.安装与连线:按照变频器的安装说明进行正确的安装,并进行连接电源和电机的连线。

2.参数设置:根据实际需求,设置变频器的基本参数和控制参数。

包括输入电压、频率、输出电压、频率、制动方式等。

参数设置通常在变频器的操作界面进行。

3.变频器运行:启动变频器,将其输出电压和频率调整到额定工作条件,观察电机的运行情况。

若电机运行正常,且输出电压和频率能够达到额定工作条件,则调试成功。

4.电机负载:连接电机和变频器之后,通过调整变频器的负载反馈参数和控制参数,使得电机在额定负载条件下运行稳定。

5.传感器校准:如果系统需要使用温度、速度等传感器进行反馈控制,需要进行传感器的校准。

校准的目的是确保变频器能够准确获取传感器的反馈信号,从而实现精确的控制。

6.过载保护:设置过载保护参数,确保电机在过载情况下能够正常工作,并保护电机和变频器的安全。

7.峰值电流限制:通过设置峰值电流限制参数,确保变频器在电机启动、加速和减速过程中的电流不超过额定值。

8.调整控制参数:根据实际场景的需求,对变频器的控制参数进行调整,以实现良好的运行效果。

9.故障排除:在调试过程中,如遇到电机无法启动、运行不稳定等故障,需要进行详细的排查和修复。

10.性能检测:调试完成后,对变频器进行性能检测,包括输出电压、频率、功率等参数的检测,以验证调试结果。

11.记录和保存参数:在调试完成后,需将调试过程中的参数记录下来,并保存在适合的位置,以备后续使用和维护。

以上是变频器调试的基本步骤,通过逐步调试控制参数,使变频器能够稳定工作,满足实际需求。

调试过程需要耐心和细心,同时还需具备一定的理论知识和实际操作经验。

在调试过程中,需要注意安全,遵守相关规定,确保人身和设备的安全。

变频器调试步骤

变频器调试步骤

变频器调试步骤检查无误后,变频器可按以下步骤进行调试。

1.变频器功能预置和空试(1)变频器通电及功能预置。

预置内容包括:电动机参数、变频器启动方式、调速信号给定、输出信号等。

(2)功能预置完毕,模拟实际开车条件进行试车,检查各项掌握功能及调速功能是否精确、变频器输出有无特别。

2.电动机的空载试车变频器输出端接电动机,电动机尽可能与负载脱开,变频器通电运行。

(1)将变频器输出频率设置为0,变频器运行后,先给一个小的频率值,检查电动机转向是否正常、声音有无特别。

(2)将变频器输出频率逐步上升至额定值,让电动机在此频率下运行一段时间,再设定若干频率值,检查变频器加、减速有无特别。

(3)对于有制动要求的生产机械,在发出停车指令后检查电动机的制动状况。

3.拖动系统试车将电动机与生产机械连接起来,进行拖动系统试车。

(1)启动试验。

观看拖动系统在设定频率下能否运转,假如启动困难,应修转变频器功能设置,加大启动转矩。

(2)加速试验。

将变频器给定信号调至最大,发出开车指令,观看启动电流的爱护以及生产机械升速过程中运行是否平稳。

若变频器因启动电流过大而跳闸,应适当延长升速时间。

若在某一速度段启动电流偏大,可通过转变启动方式来解决。

(3)停机试验。

变频器运行在最高工作频率作下时,发出停车指令,观看生产机械的停车过程,停车过程中如消失过电压或过电流跳闸,应适当延长变频器降速时间,当输出频率为0Hz时,生产机械假如有爬行现象,应适当加入直流制动。

(4)生产机械负载试验。

进行最高、最低频率下的带载力量试验,检查变频器在额定转速下能否带动生产机械以及最低转速下电极的发热忱况。

变频器调试和操作方法

变频器调试和操作方法

变频器调试和操作方法
1. 阅读用户手册:在开始调试之前,仔细阅读变频器的用户手册,了解其功能、参数设置和安全注意事项。

2. 安装和连接:将变频器正确安装在电机控制系统中,并按照手册连接电源、电机和控制信号。

3. 参数设置:根据具体应用需求,设置变频器的参数,如输入电压、输出频率、加速度、减速度等。

这些参数可以通过变频器的控制面板或软件进行设置。

4. 自动调整:许多变频器具有自动调整功能,可以根据电机的特性自动调整参数,以实现最佳性能。

可以尝试启用此功能。

5. 手动调整:如果自动调整不满足要求,可以进行手动调整。

根据实际情况,调整变频器的PID 参数、转矩补偿等,以优化电机的运行。

6. 运行测试:在完成参数设置后,进行运行测试,观察电机的启动、加速、减速和停止是否正常,以及输出频率是否符合要求。

7. 故障排除:如果在调试或操作过程中遇到故障,参考用户手册中的故障排除指南,检查连线、参数设置和传感器等,以解决问题。

8. 安全注意事项:在操作变频器时,务必遵守安全规定,如正确接地、避免触电等。

需要注意的是,具体的变频器调试和操作方法可能因品牌和型号而有所不同。

因此,在进行操作之前,请务必仔细阅读相关的用户手册和操作指南,并在必要时寻求专业人士的帮助。

变频器参数设置方法、调试技术与步骤

变频器参数设置方法、调试技术与步骤

变频器参数设置方法、调试技术与步骤第一篇、变频器设置1、变频器恢复出厂设置:P0003 = 3(用户等级);P0010 = 30(出厂设置);P0970 = 1(执行参数复位);2、变频器电机基础参数设置:出现50?单击OK;P304 =额定电压;P305 =额定电流;P307 =额定功率;P310 =额定频率;P311 =额定转速;长摁M退出;3、变频器多段速端子设置DI:P0003=3(用户等级);P700=2(端子控制);P701=15(固定频率位0);P702=16(固定频率位1);p703=17(固定频率位2);p704=1 (变频器正转指令);4、变频器端子DO设置:P732=52.2 (变频器DO2端子设置为运行信号);5、变频器端子AI设置:P756=2(变频器AI1端子设置为单极性0-20mA信号);6、变频器端子AO设置:P711=21(变频器AO端子设置为频率信号);7、频率源选择:P1000=23(固定频率+AI1);8、固定频率段设置:P1001=20 HZ;P1002=25 HZ;P1003=30 HZ;P1004=35 HZ;P1005=40 HZ;P1006=45 HZ;P1007=50 HZ;9、固定频率模式:P1016=2(二进制模式);10、加速时间:P1120=**S;11、减速时间:P1121=**S;12、最小频率:P1080=15 HZ;第二篇、变频器16个基本参数设置方法变频器的设定参数较多,每个参数均有一定的选择范围,使用中常常遇到因个别参数设置不当,导致变频器不能正常工作的现象。

因此,变频器调试是从正确设置变频器参数开始的。

基本变频器参数设置方法如下:1、控制方式即速度控制、转距控制、PID控制或其他方式。

采取控制方式后,一般要根据控制精度进行静态或动态辨识。

2、最低运行频率即电机运行的最小转速,电机在低转速下运行时,其散热性能很差,电机长时间运行在低转速下,会导致电机烧毁。

变频器的调试步骤

变频器的调试步骤

变频器的调试步骤变频器调试步骤变频器是一种将电源输入转换为可调控的电能输出的电力电子装置。

它可以控制电机的转速、转矩和运行方向,广泛应用于工业生产中的电机控制系统。

为了保证变频器的正常运行和可靠性,需要对其进行调试。

下面是变频器的调试步骤。

1.了解变频器的技术参数和功能特点。

不同型号的变频器具有不同的技术参数和功能特点,需要在调试前详细了解。

包括额定功率、输入电压和电流、输出电压和电流、工作频率范围、控制方式、保护功能等。

2.确定变频器的接线方式。

根据实际情况和要求,选择合适的接线方式,包括三相电源接线、电动机接线、外部控制信号接线、保护装置接线等。

3.按照操作说明书正确接线。

根据变频器的接线图和操作说明书,正确接线。

在接线过程中,要保证接线牢固可靠,防止松动或脱落。

4.检查接线是否正确。

完成接线后,按照操作说明书检查接线是否正确。

包括输入端、输出端、控制端、保护装置等各个接线点的正负极性是否正确连接。

5.调整变频器的参数设置。

将调试参数设置为出厂默认值,然后根据实际需求进行调整。

参数设置包括输入电压、输出电压、输出频率、过载保护、故障保护等。

6.进行负载试运行。

将电动机与变频器连接,并输入电源,进行负载试运行。

观察电机运行情况,包括转速、转矩、运行稳定性等。

通过观察判断是否需要调整参数。

7.调整参数进行优化。

通过观察试运行情况,进行参数调整。

根据实际情况,逐步调整变频器的参数,使电机运行更加稳定、高效。

8.进行负载测试。

在调试完成后,进行负载测试。

根据不同应用需求,进行负载承受范围的测试。

通过测试判断变频器的运行状态和性能是否满足要求。

9.进行稳定性测试。

对变频器进行静态和动态稳定性测试。

静态稳定性测试包括稳压性测试、稳流性测试等。

动态稳定性测试包括启动和停止过程的稳定性测试、速度调整的稳定性测试等。

10.进行保护功能测试。

验证变频器的保护功能是否正常工作。

包括过载保护、短路保护、过温保护、过电压保护、欠电压保护等。

变频器调试步骤和参数设置

变频器调试步骤和参数设置

变频器调试步骤和参数设置一、变频器调试步骤:1.确认设备安装位置:首先要确定变频器的安装位置,避免设备受到外部干扰和影响。

2.确认输入和输出电源:检查变频器的输入和输出电源是否正常连接,以确保电源稳定运行。

3.检查电源线和接线端子:检查电源线和接线端子是否连接正确,并紧固好。

4.检查外部开关和按钮:检查变频器外部的开关和按钮是否处于正常状态,如启动按钮、停止按钮等。

5.变频器上电:将变频器的电源打开,并检查变频器的指示灯是否正常亮起,确认变频器已经上电。

6.设置编码器参数:如果使用编码器进行闭环控制,需要设置编码器参数,包括输入电压、测量信号等。

7.设置电机参数:设置和校准电机的参数,包括电机类型、额定电流、额定功率、额定速度等。

8.设置PID控制参数:根据实际需求,设置PID控制器的参数,包括比例系数、积分时间和微分时间。

9.设置运行模式:根据需要选择运行模式,如定速运行、定时运行、定位运行等。

10.设置转矩控制参数:如果需要实现转矩控制,需要设置转矩控制参数,包括转矩上限、转矩下限等。

11.手动控制调试:通过手动控制方式,检查变频器的运行情况,如启动、停止、加速、减速等。

12.自动控制调试:通过自动控制方式,检查变频器的运行情况,如设定转速、转矩等。

13.参数优化调试:根据实际运行情况,不断调整变频器的参数,使变频器达到最佳运行状态。

14.检查输出状态:检查变频器的输出状态,如输出电流、输出电压、输出频率等。

15.记录参数设置:将变频器的参数设置记录下来,以备后续参考和调整。

二、变频器参数设置:1.电压等级:根据实际需求,选择变频器的电压等级,包括输入电压和输出电压。

2.频率范围:设置变频器的输出频率范围,根据实际需求进行调整。

3.过载能力:设置变频器的过载能力,即变频器能够承受的额定电流或功率。

4.起动时间:设置变频器的起动时间,即变频器从停止状态到额定转速所需的时间。

5.加速时间:设置变频器的加速时间,即变频器从停止状态到最大转速所需的时间。

变频器调试的基本步骤

变频器调试的基本步骤

变频器调试的基本步骤1.确认设备和电缆的连接:检查变频器、电机和电源之间的连接,确保所有的电缆都连接正确并紧固。

确保接地良好,并使用绝缘性能良好的电缆。

2.设置变频器的参数:变频器通常有一个参数设定的界面,可以通过它来设置相关的参数。

在调试之前,需要根据电机的要求,设置变频器的参数。

例如,输入电压、输出频率、保护功能等。

3.检查变频器的保护功能:在调试之前,需要确保变频器的保护功能正常工作。

可以通过设置相关的参数来开启或关闭保护功能,并进行测试。

常见的保护功能包括过流保护、过压保护、低压保护等。

4.进行空载运行测试:在调试之前,可以先进行空载运行测试。

将电机连接到变频器上,调整变频器的参数,使电机以空载方式运行。

观察电机的运行情况,确保电机正常运转,无异常噪音和振动。

5.进行负载运行测试:在空载测试通过之后,可以对电机进行负载运行测试。

连接负载设备,例如风机或泵,调整变频器的参数,使电机运行在额定负载下。

观察电机的运行情况,包括转速、电流和温度等,并与设备的要求进行对比。

6.进行调速试验:变频器的一个重要功能是调速控制。

在调试中,需要进行调速试验,即通过调整变频器的输出频率来改变电机的转速。

设定不同的频率值,观察电机的转速变化情况,并与设备要求进行对比。

7.确认设备的响应速度:在调试中,还需要确认设备的响应速度。

即通过设置变频器的响应时间参数,来改变电机的加速和减速过程。

观察电机的响应情况,并与设备要求进行对比。

8.检查其它功能:除了基本的运行功能外,变频器通常还具有一些其它功能,例如故障报警、远程控制等。

在调试中,还需要检查这些功能是否正常工作,以确保设备的完整性。

9.做好记录:在调试过程中,需要对各项测试结果进行记录,包括电机参数、变频器参数、运行情况等。

记录可以帮助后续的维护和故障排除工作。

10.进行最终检查和确认:在调试完成后,需要进行最终的检查和确认。

再次检查设备和电缆的连接,确认所有的参数设置正确,并进行最后的测试。

变频器的调试和调整技巧

变频器的调试和调整技巧

变频器的调试和调整技巧随着现代工业自动化的发展,变频器作为一种调速电器,在工业生产中得到了广泛应用。

但是,变频器的调试和调整是一项非常重要的工作,其正确性关系到整个冲印机的正常运行和设备的寿命。

下面将介绍一些变频器的调试和调整技巧。

1. 变频器调试前的准备工作在开始变频器调试之前,需要对设备进行以下准备工作:(1)检查设备的线路和地线连接情况,确保线路可靠接地。

(2)检查设备是否处于停机状态,确认操作安全性。

(3)检查变频器的维护记录,确保维修情况良好。

(4)润滑设备,并清洁设备内部。

2. 变频器的调试(1)将变频器与电机连接并调整输出电压。

(2)通过变频器的面板,配置所需的调试参数。

(3)按照设备手册进行变频器参数调试,检查维护记录。

3. 变频器的调整(1)监测变频器的输出频率及工作状态,并按照设备手册进行调整。

(2)检查变频器的输出及电机工作状态,如出现问题,应及时进行调整。

(3)根据设备生产实际需求,进行相应的调整处理。

(4)保持设备的维护及检查记录,并及时进行设备的维护保养。

4. 变频器使用注意事项(1)使用变频器时应注意防潮,防止设备受潮受潮。

(2)使用变频器时,应定期进行清洗、检查和维护。

(3)变频器在使用过程中如出现异常要及时停机排查。

(4)在长期关闭的设备上,应定期开机进行运行和维护。

总结变频器的调试和调整是改善设备性能和减少设备故障的关键环节,正确的调试和调整方法可以提高整个系统的效率,降低运行成本,延长设备的使用寿命。

因此,在使用变频器时,应严格按照操作规程和设备手册进行调试和调整操作,从而确保生产效率和设备的稳定运行。

变频器调试和操作方法

变频器调试和操作方法

变频器调试和操作方法变频器是一种能够调节电动机的运行频率和电压的电力变换装置。

它可以实现电动机的无级调速,适用于各种自动化控制系统。

本文将从变频器的调试和操作方法两个方面进行详细介绍。

一、变频器的调试方法1. 保证电气连接:在对变频器进行调试之前,需要确保电气连接正确无误。

检查各个电缆连接是否紧固可靠,接线是否正确,防止电气故障导致变频器无法正常工作。

2. 设置基本参数:通过变频器的人机界面设置基本参数。

首先,设置运行频率范围,包括最低频率和最高频率;然后设置运行电压范围,通常为变频器的额定电压范围;最后,设置变频器的额定电流和功率。

3. 调节PID参数:PID参数是控制变频器的关键,它直接影响变频器的性能。

通常会通过试运行的方式调节PID参数,根据实际的运行效果进行调整,以达到最佳的控制效果。

4. 检查保护功能:变频器通常具有多种保护功能,如过流保护、过载保护、过热保护等。

在调试过程中,需要检查这些保护功能是否正常工作,以确保电动机的安全运行。

5. 进行试运行:完成以上步骤后,可以进行试运行。

通过改变运行频率和电压,观察电动机的运行状态,检查是否存在异常情况。

同时,可以通过调节PID参数,进一步优化控制效果。

二、变频器的操作方法1. 开关机操作:变频器的开关机操作通常是通过变频器的面板按钮进行。

按下开关按钮,变频器开始工作;再次按下开关按钮,变频器停止工作。

在操作过程中,需要注意遵守操作规程,以免发生意外。

2. 调节运行频率和电压:变频器的主要功能是调节电动机的运行频率和电压。

可以通过变频器的人机界面进行调节,或者使用外部信号进行调节。

在调节过程中,需要根据实际需要进行合理的设置。

3. 监测运行状态:变频器通常具有故障报警功能,可以通过变频器面板上的指示灯或者人机界面上的显示来监测电动机的运行状态。

如果出现故障,需要及时排除故障,以确保设备的安全运行。

4. 进行故障诊断:如果电动机发生故障,可以通过变频器的故障诊断功能进行故障排查。

变频器维修调试的三个步骤

变频器维修调试的三个步骤

变频器维修调试的三个步骤变频器在完成安装和接线后,需要进行调试,调试时先要对系统进行检查,然后按照“先空载再轻载,后重载”的原则进行调试。

变频器维修调试步骤一,检查:在变频调速系统试车前,先要对系统进行检查,检查分断电检查和通电检查。

1、断电检查断电检査内容主要有a.外观、结构的检查主要检查变频器的型号、安装环境是否符合要求,装置有无坏和脱落,电缆线径和种类是否合适,电气接线有无松动、错误,接地是否可靠等b.绝缘电阻的检查在测量变频器主电路的绝缘电阻时,要将R、S、T端子和U、V、W端子都连接起来,再用500V的兆欧表测量这些端子与接地端之间的绝缘电阻,正常绝缘电阻应在10M 以上。

在测量控制电路的绝缘电阻时,用万用表R×10kQ挡测量各端子与地之间的绝缘电阻,不能使用兆欧表或其他高电压仪表测量,以免损坏控制电路。

c、供电电压的检查检查主电路的电源电压是否在允许的范围之内,避免变频器系统在允许电压范围外工作。

通电检查通电检查内容主要有:a、检查显示是否正常通电后,变频器显示屏会有显示,不同变频器通电后显示内容所不同,应对照变频器操作说明书观察显示内容是否正常。

b.检査变频器内部风机能否正常运行通电后,变频器内部风机会开始运转,用手在出风口感觉风量是否正常。

变频器维修调试步骤二,熟悉变频器的操作面板不同品牌的变频器操作面板会有差异,在调试变频调速系统时,先要熟悉变频器操作面板。

在操作时,可对照操作说明书对变频器进行一些基本的操作,如测试面板各按键的功能、设置变频器的参数等等。

变频器维修调试步骤三,空载试验在进行空载试验时,先脱开电动机的负载,再将变频器输出端与电动机连接,然后进行通电试验,试验步骤如下:1、启动试验:先将频率设为0Hz,然后慢慢调高频率至50Hz,观察电动机的升速情况。

2、电动机参数检测:带有矢量控制功能的变频器需要通过电动机空载运行来自动检测电动机的参数,其中有电动机的静态参数,如电阻、电抗,还有动态参数,如空载电流等。
