存储器的存储类型及寻址方式
51 单片机片内 256 字节数据存储器的结构划分以及对应的寻址方式

51 单片机片内256 字节数据存储器的结构划分以及对应的寻址方式1. 引言1.1 概述在现代电子技术的快速发展下,单片机已经成为各种电子设备中必不可少的核心控制部件之一。
而51单片机作为最常用的单片机之一,其内部结构和功能一直备受关注。
本文将主要探讨51单片机中的一个重要组成部分——256字节数据存储器,介绍其结构划分以及对应的寻址方式。
1.2 文章结构本文总共包含五个部分。
首先是引言部分,介绍文章的概述、结构和目的。
第二部分将详细阐述51单片机中256字节数据存储器的结构划分,强调其在整个单片机系统中的重要性。
第三部分将着重介绍对应于256字节数据存储器的寻址方式,包括直接寻址方式、间接寻址方式和寄存器间接寻址方式等。
第四部分将通过具体实例来探讨256字节数据存储器在不同应用场景下的使用方法和优化方案。
最后一部分是结论和展望,在对前文进行总结基础上,提出未来研究方向和发展建议。
1.3 目的本文旨在深入探讨51单片机中256字节数据存储器的结构划分和对应的寻址方式,通过具体实例的分析,揭示其在不同应用场景下的优势和应用方法。
希望通过本文的研究和讨论,读者能够更好地理解和应用256字节数据存储器,为单片机系统设计提供有益的参考和指导。
2. 51单片机片内256字节数据存储器的结构划分2.1 片内数据存储器的重要性在嵌入式系统设计中,片内数据存储器是非常重要的组成部分。
它用于存储程序指令、变量数据以及其他运行时需要使用的临时数据。
片内数据存储器的规模和结构会直接影响到系统性能和资源利用率。
2.2 51单片机中的256字节数据存储器概述51单片机是一款广泛应用于各种电子设备中的经典单片机。
其中包含了一个256字节大小的片内数据存储器,用于存储程序指令和变量数据。
这256字节数据存储器可以被划分为不同的区域,每个区域有不同的功能和使用方式。
下面将介绍这些区域以及其对应功能。
2.3 256字节数据存储器的物理结构划分在51单片机中,256字节数据存储器可以被划分为以下几个区域:1) SFR(特殊功能寄存器)区域:这个区域占据了部分地址空间,用于保存各种特殊功能寄存器的值。
存储器寻址方式

存储器寻址方式存储器寻址方式的操作数存放在主存储器中,用其所在主存的位置表示操作数。
在这种寻址方式下,指令中给出的是有关操作数的主存地址信息。
8088的存储器空间是分段管理的。
程序设计时采用逻辑地址;由于段地址在默认的或用段超越前缀指定的段寄存器,所以采用偏移地址,称之为有效地址(Effective Address, EA)1.直接寻址在这种寻址方式下,指令中直接包含了操作数的有效地址,跟在指令操作码之后。
其默认的段地址在DS段寄存器中,可以采用段超越前缀。
例将数据段中偏移地址2000H处的内存数据送至AX寄存器。
MOV AX, [2000H]该指令中给定了有效地址2000H, 默认与数据段寄存器DS一起构成操作数所在存储单元的物理地址。
如果DS=1429H,则操作数所在的物理地址为1429H*16+2000H=16920H. 该指令的执行结果是将16920H单元的内容传送至AX寄存器,其中,高字节内容送AH寄存器,低字节内容送AL寄存器。
MOV AX, [2000H];指令代码:A1 00 20例: 将附加段中偏移地址2000H 处的内存数据送至AX 寄存器。
MOV AX, ES:[2000H]; 指令代码:26 A1 00 20变量指示内存的一个数据,直接引用变量就是采用直接寻址方式。
变量应该在数据段进行定义,常用的变量定义伪指令DB 和DW 分别表示字节变量和字变量,例如WV AR DW 1234H; 定义字变量WV AR ,它的初值是1234H 这样,标示符WV AR 表示具有初值1234H 的字变量,并由汇编程序为它内存分配了两个连续的字节单元。
假设它在数据段偏移地址是0010H 。
例:将数据段的变量WV AR (即该变量名指示的内存单元数据)送至AX 寄存器。
MOV AX, WV AR;指令功能: 上述指令实质就是如下指令: AX WV ARAX DS :[0010H]MOV AX, [0010H]; 指令代码:代码:26 A1 00 20AX=1234H堆栈操作指令堆栈是一个“先进后出”的主存区域,使用SS段寄存器记录段地址;堆栈只有一个出口,即当前站顶,用堆栈指针寄存器SP指定堆栈站顶的偏移地址。

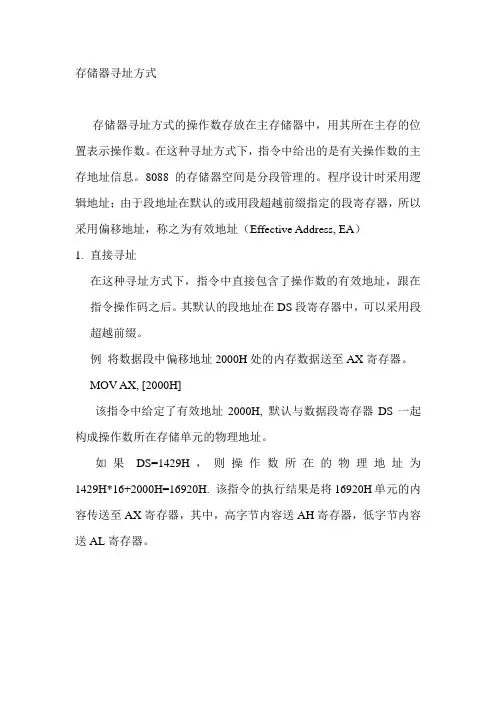

存储器寻址方式

存储器寻址方式存储器寻址方式的操作数存放在主存储器中,用其所在主存的位置表示操作数。
在这种寻址方式下,指令中给出的是有关操作数的主存地址信息。
8088的存储器空间是分段管理的。
程序设计时采用逻辑地址;由于段地址在默认的或用段超越前缀指定的段寄存器,所以采用偏移地址,称之为有效地址(Effective Address, EA)1.直接寻址在这种寻址方式下,指令中直接包含了操作数的有效地址,跟在指令操作码之后。
其默认的段地址在DS段寄存器中,可以采用段超越前缀。
例将数据段中偏移地址2000H处的内存数据送至AX寄存器。
MOV AX, [2000H]该指令中给定了有效地址2000H, 默认与数据段寄存器DS一起构成操作数所在存储单元的物理地址。
如果DS=1429H,则操作数所在的物理地址为1429H*16+2000H=16920H. 该指令的执行结果是将16920H单元的内容传送至AX寄存器,其中,高字节内容送AH寄存器,低字节内容送AL寄存器。
MOV AX, [2000H];指令代码:A1 00 20例: 将附加段中偏移地址2000H 处的内存数据送至AX 寄存器。
MOV AX, ES:[2000H]; 指令代码:26 A1 00 20变量指示内存的一个数据,直接引用变量就是采用直接寻址方式。
变量应该在数据段进行定义,常用的变量定义伪指令DB 和DW 分别表示字节变量和字变量,例如WV AR DW 1234H; 定义字变量WV AR ,它的初值是1234H 这样,标示符WV AR 表示具有初值1234H 的字变量,并由汇编程序为它内存分配了两个连续的字节单元。
假设它在数据段偏移地址是0010H 。
例:将数据段的变量WV AR (即该变量名指示的内存单元数据)送至AX 寄存器。
MOV AX, WV AR;指令功能: 上述指令实质就是如下指令: AX WV ARAX DS :[0010H]MOV AX, [0010H]; 指令代码:代码:26 A1 00 20AX=1234H堆栈操作指令堆栈是一个“先进后出”的主存区域,使用SS段寄存器记录段地址;堆栈只有一个出口,即当前站顶,用堆栈指针寄存器SP指定堆栈站顶的偏移地址。
大工16秋《可编程控制器》辅导资料五

可编程控制器辅导资料五主题:课件第三章第2节——存储器的数据类型与寻址方式学习时间:2016年10月31日-11月6日内容:我们这周主要学习课件第三章PLC的程序设计基础第2节PLC的编程语言与程序结构的相关内容。
希望通过下面的内容能使同学们加深对PLC的程序设计相关知识的理解。
一、学习要求1.掌握PLC的存储器的数据类型与寻址方式。
二、主要内容1.数据在存储器中存取的方式所有的数据在PLC中都是以二进制形式表示的,数据的长度和表示方式称为数据格式。
(1)用1位二进制数表示开关量二进制数的1位(bit)只有0和1这两种不同的取值,可以用来表示开关量(或称数字量)的两种不同状态。
位数据的数据类型为BOOL(布尔)类型。
S7-200的位存储单元的地址由字节地址和位地址组成,例如I3.2,其中的区域标识符“I”表示输入,字节地址为3,位地址为2。
(2)多位二进制数可以用多位二进制数来表示数字,二进制又称为8421码,8位二进制数组成一个字节,相邻的两个字节组成一个字,相邻的4个字节组成双字(3)十六进制数十六进制数使用16个数字符号,即0~9和A~F,A~F分别对应于十进制数10~15。
(4)BCD码BCD码是二进制编码的十进制数的缩写,BCD码用4位二进制数的组合来表示1位十进制数。
例如十进制数23对应的BCD码为2#00100011。
2.CPU的存储区(1)输入映像寄存器I(输入继电器)输入继电器是PLC用来接收用户设备输入信号的接口,它的作用是接收来自现场的控制按钮、行程开关及各种传感器等的输入信号。
通过输入继电器,将PLC 的存储系统中与外部输入端子(输入点)建立起明确对应的连接关系,它的每1位对应1个数字量输入点。
输入继电器的状态是在每个扫描周期的输入采样阶段接收到的由现场送来的输入信号的状态(“1”或“0”)。
由于S7-200的输入映像寄存器是以字节为单位的寄存器,CPU一般按“字节.位”的编址方式来读取一个继电器的状态,也可以按字节(8位)、或者按字(2个字节、16位)来读取相邻一组继电器的状态。
8051单片机寻址方式

8051单片机寻址方式8051单片机共有7种寻址方式。
寻址方式是指令中确定操作数的形式,用来确定操作数所处的存储空间。
1.立即寻址:在指令中直接给出操作数MOV A, #80H 8位操作数MOV A, #2000H 16位操作数2.直接寻址:指令中直接给出操作数地址(1)SFR,这一存储空间只能使用直接寻址MOV PSW, #50H(2)内部数据RAM,这一存储空间可以使用直接寻址和寄存器间接寻址MOV A, 30H3.寄存器寻址:以通用寄存器的内容作为操作数(通用寄存器包括A, B, DPTR, R0~R7)INC DPTR注意:A、B既是通用寄存器,也是SFR(直接寻址)4.寄存器间接寻址:以寄存器中的内容作为操作数的地址能够用于寄存器间接寻址的寄存器有:R0,R1,DPTR,SP区分内部数据RAM寻址和外部数据RAM寻址:外部数据RAM寻址指令上采用MOVX 对内部数据RAM寻址:使用8位的R0或者R1即可MOV @R0, A对外部数据RAM寻址:使用P2端口提供高8位地址,使用R0或者R1提供低8位地址;或者使用16位的DPTR提供地址MOVX A, @R1MOVX @DPTR, A5.变址寻址:以基址寄存器PC或者DPTR与变址寄存器A中的内容之和作为操作数的地址变址寻址只能对程序存储器中的数据进行寻址,由于程序存储器是只读的,因此变址寻址只有读操作,指令上采用MOVCMOVC A, @A+DPTRMOVC A, @A+PC6.相对寻址:用于修改PC的值,使得PC加上指令中给出的一字节的偏移量由于转移指令有两字节和三字节这两种形式,因此偏移量的范围分别为-126~+129和-125~+130SJMP 80H7.位寻址:以位地址中的内容为操作数SETB 20HMOV 32H, C总结一下各种寻址方式的使用场合:立即寻址:常数直接寻址:SFR和内部数据RAM寄存器寻址:寄存器区寄存器间接寻址:内部数据RAM和外部数据RAM变址寻址:程序存储器相对寻址:PC位寻址:位地址区。
PLC中存储器的数据类型与寻址方式

PLC中存储器的数据类型与寻址⽅式⼀、数据在存储器中的存储⽅式1、数据格式及要求A〉数据格式:即指数据的长度和表⽰⽅式。
B〉要求:S7-200对数据的格式有⼀定的要求,指令与数据之间的格式⼀致才能正常⼯作。
2、⽤⼀位⼆进制数表⽰开关量A〉⼀位⼆进制数:⼀位⼆进制数有0(OFF)和1(ON)两种不同的取值,分别对应于开关量(或数字量)的两种不同的状态。
B〉位数据的数据类型:布尔(Bool)型。
C〉位地址:由存储器标识符、字节地址和位号组成,如I3.4等。
D〉其它CPU存储区的地址格式:由存储器标识符和起始字节号(⼀般取藕字节)组成,如V B 100、V W 100、V D 100等。
3、多位⼆进制数(8421码)A〉数及数制:数⽤于表⽰⼀个量的具体⼤⼩。
根据计数⽅式的不同,有⼗进制(D)、⼆进制(B)、⼗六进制(H)和⼋进制等不同的计数⽅式。
B〉⼆进制数的表⽰:在S7-200中⽤2#来表⽰⼆进制常数,例如“2# 10111010 ”。
C〉⼆进制数的⼤⼩:将⼆进制数的各位(从右往左第n位)乘以对应的位权(×2n-1),并将结果累加求和可得其⼤⼩。
例如:2# 10111010 =1×27+0×26+1×25+1×24+1×23+0×22+1×21+0×20 = 1864、⼗六进制数A〉⼗六进制数的引⼊:将⼆进制数从右往左每4位⽤⼀个⼗六进制数表⽰,可以实现对多位⼆进制数的快速准确的读写。
B〉不同进制数的表⽰⽅法:( 表3-2-1 不同进制数的表⽰⽅法) C〉⼗六进制数的表⽰:在S7-200中⽤16#来表⽰⼗六进制常数,例如“2# 1010 1110 0111 0101 可转换为16# AEF7 ”。
D〉⼗六进制数的⼤⼩:将⼗六进制数的各位(从右往左第n位)乘以对应的位权(×16n-1),并将结果累加求和可得其⼤⼩。
七种寻址方式

七种寻址方式一、立即寻址方式操作数作为指令的一部分而直接写在指令中,这种操作数称为立即数,这种寻址方式也就称为立即数寻址方式。
立即数可以是8位、16位或32位,该数值紧跟在操作码之后。
如果立即数为16位或32位,那么,它将按“高高低低”的原则进行存储。
例如:MOV AH,80H ADD AX,1234H MOV ECX,123456HMOV B1,12H MOV W1,3456H ADD D1,32123456H其中:B1、W1和D1分别是字节、字和双字单元。
以上指令中的第二操作数都是立即数,立即数寻址方式通常用于对通用寄存器或内存单元赋初值。
二、寄存器寻址方式指令所要的操作数已存储在某寄存器中,或把目标操作数存入寄存器。
把在指令中指出所使用寄存器(即:寄存器的助忆符)的寻址方式称为寄存器寻址方式。
指令中可以引用的寄存器及其符号名称如下:8位寄存器有:AH、AL、BH、BL、CH、CL、DH和DL等;16位寄存器有:AX、BX、CX、DX、SI、DI、SP、BP和段寄存器等;32位寄存器有:EAX、EBX、ECX、EDX、ESI、EDI、ESP和EBP等。
寄存器寻址方式是一种简单快捷的寻址方式,源和目的操作数都可以是寄存器。
1、源操作数是寄存器寻址方式如:ADD VARD,EAX ADD VARW,AX MOV VARB,BH等。
其中:VARD、VARW和VARB是双字,字和字节类型的内存变量。
在第4章将会学到如何定义它们。
2、目的操作数是寄存器寻址方式如:ADD BH,78h ADD AX,1234h MOV EBX,12345678H等。
3、源和目的操作数都是寄存器寻址方式如:MOV EAX,EBX MOV AX,BX MOV DH,BL等。
三、直接寻址方式指令所要的操作数存放在内存中,在指令中直接给出该操作数的有效地址,这种寻址方式为直接寻址方式。
在通常情况下,操作数存放在数据段中,所以,其物理地址将由数据段寄存器DS和指令中给出的有效地址直接形成,但如果使用段超越前缀,那么,操作数可存放在其它段。
【计算机组成原理】指令系统-寻址

【计算机组成原理】指令系统-寻址⼀、指令和数据的寻址⽅式操作数或指令在存储器中的地址:某个操作数或某条指令存放在某个存储单元时其存储单元的编号在存储器中,操作数或指令字写⼊或读出的⽅式,有地址指定⽅式、相联存储⽅式和堆栈存取⽅式。
寻找⽅式:当采⽤地址指定⽅式时,形成操作数或指令地址的⽅式。
寻址⽅式分为两类:指令寻址和数据寻址。
1)指令寻址:确定下⼀条预执⾏指令的指令地址a、顺序寻址:(PC)+1->PC 程序计数器⾃动加1b、跳跃寻址:由转移指令指出2)数据寻址:确定本条指令的操作数地址指令中所给出的地址码,并不⼀定是操作数的有效地址。
寻址过程就是把操作数的形式地址,变换为操作数的有效地址。
例如:⼀种单地址指令的结构如下所⽰,其中⽤X I D各字段组成该指令的操作数地址。
⼆、寻址⽅式1、隐含寻址(操作数在累加寄存器中)在指令中不明显的给出⽽是隐含着操作数的地址例如:单地址的指令格式,没有在地址字段指明第⼆操作数地址,⽽是规定累加寄存器AL或AX作为第⼆操作数地址,AL或AX对单地址指令格式来说是隐含地址eg: MOV AL ,LSRC_BYTEMUL RSRC_BYTEADD寻址特征A操作数地址隐含在操作码中,(寻址特征指明寻址类型)。
另⼀个操作数隐含在ACC中先在内存中地址为A的地⽅找到⼀个操作数,另⼀个操作数隐含在寄存器ACC⾥,从ACC⾥取出另外⼀个操作数,然后和给出的A 地址中的数相加暂存在ACC中。
2、⽴即寻址形式地址A就是操作数本⾝OP⽴即寻址特性 #A指令执⾏阶段不访存A的位数限制了⽴即数的范围3、直接寻址EA=A直接根据读内存找到操作数,形式地址不需要经过任何处理。
执⾏阶段访问⼀次存储器A的位数决定了该指令操作数的寻址范围MOV AX,[2222H]:将有效地址为2222H的内存单元的内容读到累加器AX中4、间接寻址EA=(A)有效地址由形式地址间接提供,形式地址是操作数的地址的地址OP间接寻址标识 A根据A的内容到内存中寻找到的是操作的数地址,再根据这个地址去找操作数。
计算机存储器的工作原理及分类

计算机存储器的工作原理及分类计算机存储器是计算机系统中非常重要的组成部分,它承担着存储和读取数据的任务。
在计算机存储器中,数据以二进制形式存储,通过不同类型的存储器进行管理和处理。
本文将深入探讨计算机存储器的工作原理及分类,帮助读者更好地理解这一关键部件。
### 一、工作原理计算机存储器的主要工作原理是通过存储器芯片来存储数据,并通过控制器来控制数据的读写操作。
存储器芯片通常采用半导体材料制成,根据存储方式的不同可分为随机存取存储器(RAM)和只读存储器(ROM)两种类型。
RAM是一种易失性存储器,数据在断电时会丢失,但其读写速度较快。
RAM存储数据的方式是通过电容器来存储电荷,当有电流通过时,电容器充电表示存储1,不通电表示存储0。
ROM是一种非易失性存储器,数据在断电时不会丢失,主要用于存储计算机启动时所需的固件程序等信息。
### 二、存储器分类根据存储器的工作原理和性能特点,可以将存储器分为主存储器和辅助存储器两大类。
1. 主存储器主存储器是计算机系统中最重要的存储器,也称为内存。
主存储器主要用于存储当前运行程序的数据和指令,是CPU能直接访问的存储器。
主存储器的存取速度快,但容量有限,因此常常需要配合辅助存储器使用。
主存储器按照读写速度和容量不同可分为静态随机存取存储器(SRAM)和动态随机存取存储器(DRAM)等类型。
2. 辅助存储器辅助存储器主要用于长期存储大量数据和程序,是主存储器的扩展。
辅助存储器的容量通常比主存储器大,但读写速度较慢。
常见的辅助存储器包括硬盘驱动器、固态硬盘、光盘和闪存等。
辅助存储器在计算机系统中扮演着重要的角色,可以提高计算机系统的数据处理和存储能力。
### 三、总结计算机存储器作为计算机系统中至关重要的组件,其工作原理和分类对计算机系统的性能和稳定性具有重要影响。
通过本文的介绍,读者可以更深入地了解计算机存储器的工作原理及分类,为进一步学习计算机硬件和系统架构打下坚实的基础。
8051单片机指令系统的7种寻址方式解析

8051单片机指令系统的7种寻址方式解析寻址方式:寻址就是寻找操作数的地址。
绝大多数指令执行时都需要操作数,因此就存在如何确定操作数地址的问题。
所谓寻址方式就是通过什么途径获取操作数的方式。
根据指令操作的需要,计算机总是提供多种寻址方式。
一般来说,寻址方式越多计算机的寻址能力就越强,但指令系统也就越复杂。
8051指令系统有7种寻址方式:寄存器寻址,直接寻址,寄存器间接寻址,立即寻址,基址寄存器加变址寄存器间接寻址,相对寻址,位寻址,下面分别介绍。
寄存器寻址寄存器寻址:寄存器寻址就是操作数在寄存器中,因此指定了寄存器就得到了操作数。
采用寄存器寻址方式的指令都是一字节的指令,指令中以符号名称来表示寄存器。
例如:MOV A R1 这条指令的功能是把工作寄存器R1的内容传送到累加器A中,由于操作数在R1中,因此指令中指定了R1,也就得到了操作数。
寄存器寻址方式的寻址范围包括:工作寄存器组R0~R7,部分特殊寄存器ACC,B,DPTR 等。
直接寻址直接寻址:直接寻址就是在指令中直接给出操作数所在单元的真实地址。
这里给出的操作数直接地址为8位二进制地址。
程序中一般用十六进制数表示。
例如:指令MOV A,30H 把内部RAM单元30H中的数据传送给累加器A,指令中30H就是操作数的直接地址。
直接寻址方式的寻址范围包括:内部数据存储器低128单元,特殊功能寄存器。
特殊功能寄存器在指令的表示中除了可以以直接地址形式给出外,还可以以寄存器符号形式给出,如对累加器A,在指令中可使用其直接地址OEOH,也可使用其符号形式ACC。
立即寻址立即寻址:立即寻址方式就是实际操作数作为指令的一部分,在指令中直接给出,取指令时,可在程序存储器中直接取得操作数。
通常把出现在指令中的操作数称为立即数。
采用立即寻址方式的指令,在立即数前面加上。
数据的7种寻址方式

第3章数据的7种寻址方式,包括指令的格式,功能,指令的正误判断。
20位物理地址的生成:将段地址添上一个0(十六进制),再加上偏移地址。
数据传送指令:MOV PUSH,POP,XCHG,LEA,IN,OUT1、MOV ,注意指令的正误判断,可从3点入手。
(1)指令格式(2)数据大小是否超出范围(3)类型是否匹配。
通常,不能在两个内存单元间直接传送,段寄存器间不能直接传送,立即数不能直接传送到段寄存器,不能用CS作目的操作数。
2、PUSH 入栈指令,先减后压。
不能对字节进行压栈操作。
3、POP 出栈指令,先弹后加,将栈顶的一个字弹出到目的操作数。
4、EXCHG 交换指令。
不能在两个内存单元间直接交换。
5、LEA 取有效地址指令。
6、IN 输入指令,当端口大于255时,要用DX来表示端口号。
7、OUT 输出指令,当端口大于255时,要用DX来表示端口号算术运算等指令1、ADD AL,[1000H]例:AL=85H,BL=79H,执行指令ADD AL,BLAL= 0FEH ,CF= 0 ,OF= 02、SUB AL,BL3、INC [1000H] ERRORINC BYTE PTR [1000H]INC WORD PTR [1000H]该指令不影响CF标志4、DEC [1000H] ERRORDEC BX5、NEG AL 求相反数例:Y=X,X>=0; Y=|X|,X<0,编写程序段实现该功能MOV AL,XCMP AL,0JGE Y1NEG ALY1:MOV Y,ALHLT编程序的思路:取数据,在CPU里做运算,存数据;如果数据较多,通常要设指针,再取数据,取完数据后,修改地址指针,又取下一个数据,循环下去。
6、CMP AL,BL无符号数,A表示大,B表示小,E表示相等。
有符号数,G表示大,L表示小,E表示相等。
例:CMP AX,BXJGE NEXTXCHG AX,BXNEXT: CMP AX,CXJGE DONEXCHG AX,CXDONE:该程序段的功能是找AX,BX,CX中最大的数,并把最大的数放在AX中。
第三讲51单片机存储器及寻址方式

TMOD 定时器方式寄存器
部分专用寄存器介绍
1) 程序状态字寄存器PSW C AC F0 RS1 RS0 OV F1 P
C:为进位标志,AC:半进位标志,F0 、 F1为用户标志, RS1和RS0为当前工作寄存器组的选择位,OV 是溢出标志 位, P是奇偶标志位。
2)ACC:累加器 3)DPTR:地址寄存器
B ACC PSW TH2* TL2* RCAP2H* RCAP2L* T2MOD* T2CON* IP P3 专 IE 用 WDTRST 寄 P2 存 SBUF 器 SCON 区 P1 SFR TH1 TH0 TL1 TL0 TMOD TCON PCON DP1H DP1L DPH DPL SP P0
工作寄存器区: 00H~1FH
30H 2FH
用户RAM区
位寻址区:
20H~2FH
20H 1FH 18H 17H
位寻址区 (位地址00H~7FH)
第3组工作寄存器区R0~R7
用户RAM区: 30H~7FH
第2组工作寄存器区R0~R7 10H 0FH 第1组工作寄存器区R0~R7 08H 07H 第0组工作寄存器区R0~R7 00H
二、数据存储器
工作寄存器区
地址:00H~1FH,32B;
4组:每组为8个8位寄存器
R0~R7;
由PSW中的RS1,RS0选择 当前工作寄存器。
RS1RS0与工作寄存器的关系
工作寄存器选择
组
0 1 2
RS1 RS0 R0
0 0 1 0 1 0 00H 08H 10H
R1
01H 09H 11H
假定R1寄存器的内容是 60H,则其功能是以 R1寄存 器的内容60H为地址,将60H地址单元的内容与累加器A 中的数相“与”,其结果仍存放在A中。
数据寻址方式介绍

数据寻址方式介绍1.直接寻址:直接寻址是最简单的寻址方式,它是通过给定一个地址来访问数据。
在这种寻址方式中,数据的地址就是其在计算机存储器中的实际物理地址。
这种寻址方式的优点是实现简单,访问速度快,但缺点是地址空间受限,不适用于大型的存储器系统。
2.间接寻址:间接寻址是通过一个地址来访问另一个存储区域,而在这个存储区域中包含着最终需要访问的数据地址。
这种寻址方式的优点是可以将多个数据存放在同一个存储区域中,有效地利用存储空间。
它也提供了更灵活的寻址方式,可以通过更改间接地址来访问不同的数据。
缺点是增加了访问数据的时间,因为需要多次访问存储器。
3.寄存器寻址:寄存器寻址是直接将数据存储在处理器的寄存器中,然后通过寄存器来访问数据。
这种寻址方式的优点是访问速度非常快,因为数据直接存储在处理器中。
缺点是寄存器数量有限,无法存储大量的数据。
4.堆栈寻址:堆栈寻址是通过使用一个堆栈来存储数据,并通过堆栈指针来定位需要访问的数据。
在这种寻址方式中,栈指针会向栈的一个方向移动,将数据压入堆栈或弹出堆栈。
堆栈寻址的优点是可以灵活地向堆栈中添加或删除数据,适用于函数调用和中断处理。
缺点是访问数据的时间会较长,因为需要不断地移动栈指针。
5.直接偏移寻址:直接偏移寻址是通过给定一个基础地址和一个偏移量来访问数据。
在这种寻址方式中,基础地址是数据的起始地址,偏移量是相对于基础地址的位移距离。
通过将基础地址和偏移量相加,可以得到需要访问的数据地址。
这种寻址方式的优点是能够有效地使用地址空间,减少了寻址的时间。
缺点是需要额外的操作来计算数据的地址。
6.寄存器间接寻址:寄存器间接寻址是通过使用一个寄存器中存储的地址来访问数据。
在这种寻址方式中,寄存器中存储的地址就是需要访问的数据的地址。
这种寻址方式的优点是访问速度快,因为数据的地址存储在寄存器中。
缺点是寄存器数量有限,无法存储大量的地址。
7.基址寻址:基址寻址是通过给定一个基址和一个偏移量来访问数据。
三、第3章(1) PLC程序设计基础

B
C
M ( ) Q ( )
母线
继电接触器控制线路图
结构:电源线、触点、线圈; 实际的元件、有电流
图3.1 典型的梯形图
结构:母线、触点、线圈、盒; 软元件、能流
梯形图的一个关键概念是“能流”(Power Flow),这仅是概念上的“能流”。把左边的母 线假想为电源“火线”,而把右边的母线(虚线
所示)假想为电源“零线”。如果有“能流”从
I、Q、V、M、S、SM、L均可按位、字节、 字和双字来存取。
无符号整数-正数(格式: Byte/Word/Dword)
整数
数
有符号整数-有正有负 (格式:INT/DINT)
浮点数(Real) (实数)-带 小数点
5、负数如何表达? 在计算机中,负数以其正值的补码形式表达。 原码-一个整数,按照绝对值转换成的2#数; 反码-将2#数按位取反,所得的新数为原2#数的反码; 补码-反码加1;
PLC编程语言的国际标准 IEC 61131-3标准的5种编程语言: (1) 顺序功能图(Sequential Function Chart); (SFC) (2) 梯形图(Ladder Diagram);(LAD) (3) 功能块图(Function Block Diagram); (FBD) (4) 指令表(Instruction List);(IL) (5) 结构文本(Structured Text)。(ST)
图3-2梯形图与语句表
图3-3 功能块图
“能流”(Power Flow)只能从左向右流动。 1个网络(Network)中只能放1块独立电路。 功能块图(FBD)类似于数字逻辑门电路。 STEP 7-Micro/WIN的IEC 61131-3指令集只提供梯形图、功能块图。 地址前加“%”,其指令不区分数据类型。
存储器寻址方式

POP WVAR
堆栈段是程序不可或缺的一个内存区。堆栈可用来临时存放数据,以便随时恢复它们。堆栈常用于寄存器的保护以及子程序间的参数传递。
堆栈操作的对象只能是字操作。进站时,SP向低地址移动两个字节单元以指向新的栈顶,然后数据的低字节于存放低地址,高字节存放于高地址。出栈时,字从栈顶弹出,低地址字节送低字节,高地址字节送高地址,SP相应向高地址移动两个字节单元。
MOV ax, 7812H
PUSH ax;将AX内容推入堆栈(如图1)
POP AX;将当前堆栈内容弹给AX(如图2)
存储器寻址方式
存储器寻址方式的操作数存放在主存储器中,用其所在主存的位置表示操作数。在这种寻址方式下,指令中给出的是有关操作数的主存地址信息。8088的存储器空间是分段管理的。程序设计时采用逻辑地址;由于段地址在默认的或用段超越前缀指定的段寄存器,所以采用偏移地址,称之为有效地址(Effective Address, EA)
MOV AX, ES:[2000H];指令代码:26A1 00 20
变量指示内存的一个数据,直接引用变量就是采用直接寻址方式。变量应该在数据段进行定义,常用的变量定义伪指令DB和DW分别表示字节变量和字变量,例如
WVAR DW 1234H;定义字变量WVAR,它的初值是1234H
这样,标示符WVAR表示具有初值1234H的字变量,并由汇编程序为它内存分配了两个连续的字节单元。假设它在数据段偏移地址是0010H。
1.直接寻址
在这种寻址方式下,指令中直接包含了操作数的有效地址,跟在指令操作码之后。其默认的段地址在DS段寄存器中,可以采用段超越前缀。
例将数据段中偏移地址2000H处的内存数据送至AX寄存器。
MOV AX, [2000H]
7种寻址方式

7种寻址⽅式七种寻址⽅式1、(直接寻址⽅式)指令所要的操作数存放在内存中,在指令中直接给出该操作数的有效地址,这种寻址⽅式为直接寻址⽅式。
在通常情况下,操作数存放在数据段中,所以,其物理地址将由数据段寄存器DS和指令中给出的有效地址直接形成,但如果使⽤段超越前缀,那么,操作数可存放在其它段。
例:假设有指令:MOV BX, [1234H],在执⾏时,(DS)=2000H,内存单元21234H的值为5213H。
问该指令执⾏后,BX的值是什么?解:根据直接寻址⽅式的寻址规则,把该指令的具体执⾏过程⽤下图来表⽰。
从图中,可看出执⾏该指令要分三部分:由于1234H是⼀个直接地址,它紧跟在指令的操作码之后,随取指令⽽被读出;访问数据段的段寄存器是DS,所以,⽤DS的值和偏移量1234H 相加,得存储单元的物理地址:21234H;取单元21234H的值5213H,并按“⾼⾼低低”的原则存⼊寄存器BX中。
所以,在执⾏该指令后,BX的值就为5213H。
由于数据段的段寄存器默认为DS,如果要指定访问其它段内的数据,可在指令中⽤段前缀的⽅式显式地书写出来。
下⾯指令的⽬标操作数就是带有段前缀的直接寻址⽅式。
MOV ES:[1000H], AX直接寻址⽅式常⽤于处理内存单元的数据,其操作数是内存变量的值,该寻址⽅式可在64K字节的段内进⾏寻址。
注意:⽴即寻址⽅式和直接寻址⽅式的书写格式的不同,直接寻址的地址要写在括号“[”,“]”内。
在程序中,直接地址通常⽤内存变量名来表⽰,如:MOV BX, VARW,其中,VARW是内存字变量。
试⽐较下列指令中源操作数的寻址⽅式(VARW是内存字变量):MOV AX, 1234H MOV AX, [1234H] ;前者是⽴即寻址,后者是直接寻址MOV AX, VARW MOV AX, [VARW] ;两者是等效的,均为直接寻址2、(寄存器间接寻址⽅式)操作数在存储器中,操作数的有效地址⽤SI、DI、BX和BP等四个寄存器之⼀来指定,称这种寻址⽅式为寄存器间接寻址⽅式。
经典:7种寻址方式

MOVX A,@Ri MOVX @Ri,A MOVX A,@DPTR MOVX @DPTR,A
说明: 1.在51中,与外部存储器RAM打交道的只可以是A累加器。所有
需要送入外部RAM的数据必需要通过A送去,而所有要读入的外部 RAM中的数据也必需通过A读入。
在此我们可以看出内外部RAM的区别了,内部RAM间可以直接进 行数据的传递,而外部则不行。
例:MOV DPTR,#1234H
执行完了之后DPH中的值为12H,DPL中的值为34H。
如果我们分别向DPH,DPL送数,则结果也一样。
如下面两条指令: MOV DPH,#35H
MOV DPL,#12H。
则就相当于执行了 MOV DPTR,#3512H。
15.12.2020
21
3.3.6 累加器A与片外RAM之间的数据传递类指令(4条)
程序存储区 指令代码
2040H 83 2041H …
当前P…C
…
2120H 47 2121H 45
15.12.2020
A 4E50
ALU 2121H
12
改变PC
3.2.6 相对寻址
Relative Addressing
将PC中的当前内容与指令第二字节给出的数相加,结 果作为跳转指令的转移地址(转移目的地址)。 PC中的当前内容称为基地址(本指令后的字节地址) 指令第二字节给出的数据称为偏移量,1字节带符号数.
寄存器间接寻址
变址寻址 相对寻址
位寻址
15.12.2020
寻址空间(操作数存放空间) 程序存储器
片内RAM低128字节、SFR 工作寄存器R0~R7,A,B,DPTR 片内RAM:@R0,@R1,SP 片外RAM:@R0 ,@R1,@DPTR 程序存储器:@A+PC,@A+DPTR 程序存储器256字节范围内:PC+偏移量 片内RAM的位寻址区(20H~2FH字节地址) 某些可位寻址的SFR
S7-200数据存储与寻址方式

S7-200数据存储与寻址方式1.I/O 点数扩展和编址S7-200 CPU22X 系列的每种主机所提供的本机I/O点的I/O地址是固定的,进行扩展时,可以在CPU右边连接多个扩展模块。
每个扩展模块的组态地址编号取决于各模块的类型和该模块在I/O链中所处的位置。
输入与输出模块的地址不会冲突,模拟量控制模块地址也不会影响数字量。
编址方法是同样类型输入或输出点的模块在链中按所处的位置而递增,这种递增是按字节进行的,如果CPU或模块在为物理I/0点分配地址时未用完一个字节,那些未用的位也不能分配给I/O链中的后续模块。
例如,某一控制系统选用CPU224,系统所需的输入/输出点数为:数字量输入24点、数字量输出20点、模拟量输入6点和模拟量输出2点。
本系统可有多种不同模块的选取组合,并且各模块在I/O链中的位置排列方式也可能有多种,表1-1所示为其对应的各模块的编址情况。
表1-1A.同类型输入或输出的模块按顺序进行编制。
B. 数字量模块总是保留以8位(1个字节)递增的过程映象寄存器空间。
如果模块没有给保留字节中每一位提供相应的物理点,那些未用位不能分配给I/O链中的后续模块。
对于输入模块,这些保留字节中未使用的位会在每个输入刷新周期中被清零。
C. 模拟量I/O点总是以两点递增的方式来分配空间。
如果模块没有给每个点分配相应的物理点,则这些I/O点会消失并且不能够分配给I/O链中的后续模块。
2. S7-200 PLC的寻址方式及内部数据存储区S7-200 CPU将信息存储在不同的存储单元,每个单元都有惟一的地址。
S7-200CPU使用数据地址访问所有的数据,称为寻址。
输入/输出点、中间运算数据等各种数据类型具有各自的地址定义,大部分指令都需要指定数据地址。
本节将从S7-200的数据长度、寻址、寻址方式和内部数据存储区几个方面进行介绍。
2.1数据长度S7-200 寻址时,可以使用不同的数据长度。
不同的数据长度表示的数值范围不同。
七种寻址方式

七种寻址方式标签:it一、立即寻址方式操作数作为指令的一部分而直接写在指令中,这种操作数称为立即数,这种寻址方式也就称为立即数寻址方式。
立即数可以是8位、16位或32位,该数值紧跟在操作码之后。
如果立即数为16位或32位,那么,它将按“高高低低”的原则进行存储。
例如:MOV AH, 80H ADD AX, 1234H MOV ECX, 123456HMOV B1, 12H MOV W1, 3456H ADD D1, 32123456H其中:B1、W1和D1分别是字节、字和双字单元。
以上指令中的第二操作数都是立即数,在汇编语言中,规定:立即数不能作为指令中的第二操作数。
该规定与高级语言中“赋值语句的左边不能是常量”的规定相一致。
立即数寻址方式通常用于对通用寄存器或内存单元赋初值。
图是指令“MOV AX, 4576H”存储形式和执行示意图。
二、寄存器寻址方式指令所要的操作数已存储在某寄存器中,或把目标操作数存入寄存器。
把在指令中指出所使用寄存器(即:寄存器的助忆符)的寻址方式称为寄存器寻址方式。
指令中可以引用的寄存器及其符号名称如下:8位寄存器有:AH、AL、BH、BL、CH、CL、DH和DL等;16位寄存器有:AX、BX、CX、DX、SI、DI、SP、BP和段寄存器等;32位寄存器有:EAX、EBX、ECX、EDX、ESI、EDI、ESP和EBP等。
寄存器寻址方式是一种简单快捷的寻址方式,源和目的操作数都可以是寄存器。
1、源操作数是寄存器寻址方式如:ADD VARD, EAX ADD VARW, AX MOV VARB, BH等。
其中:VARD、VARW和VARB是双字,字和字节类型的内存变量。
在第4章将会学到如何定义它们。
2、目的操作数是寄存器寻址方式如:ADD BH, 78h ADD AX, 1234h MOV EBX, 12345678H等。
3、源和目的操作数都是寄存器寻址方式如:MOV EAX, EBX MOV AX, BX MOV DH, BL等。
CPU 存储器的数据类型及寻址方式

格式:
C[计数器号]
C20
5-5
CPU 存储器的数据类型及寻址方式
C3
计数器号(位地址) 区域标识(计数器)
当前值
C0 C1 C2 C3
计数器位 (读/写)
C0 C1 C2
C3
I2.1
MOV_W
MSB
15
EN ENO
C3 IN OUT VW200
计数器号 (当前值地址)
区域标识(计数器)
当前值 (读/写)
使用这种字节寻址方式,可以按照字节、字或双字来存取许多存储器区域 (V,I, Q,M S,L 及 SM) 中的数据。若要存取 CPU 存储器中的一个字节、字或双字数据,则必须 以类似位寻址的方式给出地址,包括区域标志符、数据大小以及该字节、字或双字的起始 字节地址,如图 5-2 所示。其它 CPU 存储器区域 (如T,C,HC 以及累加器) 中存取数 据使用的地址格式为:区域标识符和设备号。
z 当前值:16 位符号整数,存储定时器所累计的时间。
z 定时器位:定时器当前值大于预设值时,该位置为“1”。(预设值作为定时器指令的 一部分输入)
可以使用定时器地址 (T+定时器号) 来存取这些变量。对定时器位或当前值的存取依赖 于所用的指令:带位操作数的指令存取定时器位,而带字操作数的指令存取当前值。如图 5-3 所示,常开节点 (T3) 指令存取定时器位,而 MOV_W 指令存取定时器的当前值。 关 于 S7-200 指 令 系 统 的 详 细 信 息 , 请 参 阅 第 9 章 的 SIMATIC 指 令 和 第 十 章 的 IEC1131-3 指令。
格式:
位
S [字节地址].[位地址]
S3.1
字节,字,双字 S [长度][起始字节地址] SB4
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
PLC电动机正反转控制程序
电气技术人员学习 PLC控制系统有其方 便的一面,直接比较继电控制系统套用即可 实现,因此学习PLC编程,首先要详细了解 各软元件的属性,再学习系统指令,然后按 照控制对象的动作过程进行逻辑构思编程。
1 PLC的编程语言
• 1)梯形图(LD)
• 最早使用的一种PLC的编程语言,也是现在最常用的 编程语言。从继电器控制系统原理图的基础上演变而 来的,继承了继电器控制系统中的基本工作原理和电 气逻辑关系的表示方法,梯形图与继电器控制系统梯
矿
山
工
程
系
煤 矿 电 工 学
PLC电动机正反转控制程序
I0.0
Q0.0
I0.1
I0.2
I0.3
Q0.0
I0.2
I0.3
Q0.0
Q0.1
(
Q0.1
)
(1)软元件是看不见,摸不着的,也不存在物理性
的触点;
(2)每个软元件可提供无限多个常开触点和常闭触
点(和实际继电器的触点功能一样),即它们的触
I6.5 I7.5 I8.5 I9.5
I10.5 I11.5 I12.5 I13.5
I5.4
I6.4 I7.4 I8.4 I9.4
I10.4 I11.4 I12.4 I13.4
I5.3
I6.3 I7.3 I8.3 I9.3
I10.3 I11.3 I12.3 I13.3
I5.2
I6.2 I7.2 I8.2 I9.2
PLC 控 制外部 接线
母线
左右两条垂直的线称 做母线。母线之间是 触点的逻辑连接和线 圈的输出。在梯形图 中,触点代表逻辑输 入条件,线圈代表逻 辑输出结果。
矿 山 工 程 系 煤 矿 电 工 学
11
• 2)功能块图(FBD)
功能快图是另外一种形式的PLC编程语言。它使用
像电子电路中的各种门电路,加上输入、输出,通过一
I14.6
I15.6
I4.5
I15.5
I4.4
I4.3
I4.2
I14.1
I14.0
I15.0
I15.4 煤 I15.3 矿
I15.2 电 工 I15.1 学
2#0000 1111 15 16#F
26
矿
山
工
程
系
煤 矿 电 工 学
2.输出继电器(Q)
输出继电器位于PLC存储器的输出过程映像寄存器 区,都有一个PLC上的物理输出端子与之对应。当通过 程序使得输出继电器线圈得电时,PLC上的输出端开关 闭合,可以作为控制外部负载的开关信号。同时在程序 中其常开触点闭合,常闭触点断开。这些内部的触点可
矿
山
工
程
系
煤 矿 电 工 学
常用特殊继电器SMB0的位信息
SM0.0 SM0.1 SM0.2 SM0.3
该位始终为ON,即常ON 首次扫描时为ON,常用作初始化脉冲 保持数据丢失时为ON一个扫描周期,可用作错误存储器位 开机进入RUN时为ON一个扫描周期,可在不断电的情况下带起 SM0.1的功能
SM0.4 SM0.5
5. 局部存储器(L)
6. 顺序控制继电器(S) 7. 特殊继电器(SM)
13. 高速计数器(HC)
矿
山
工
程
系
煤 矿 电 工 学
1.输入继电器(I)
输入继电器( I )位于 PLC 存储器的输入过程映像 寄存器区,其外部有一对应物理的输入端子与之对应, 该触点用于接收外部的开关信号,比如按钮、行程开关
、光电开关等传感器信号都是通过输入继电器的物理端
子接入到PLC的。当外部的开关信号闭合,则输入继电
器(软元件)的线圈得电,在程序中常开触点闭合,常
闭触点断开。这些触点可以在编程时任意使用,使用次 数不受限制。
22
矿
山
工
程
系
煤 矿 电 工 学
I0.0 I0.1
Q0.0
矿 山 工 程 系 煤 矿 电 工 学
以在编程时任意使用,使用次数不受限制。
27
矿
山
工
程
系
煤 矿 电 工 学
• 输出映像存储器用“Q”表示: • 在每一个扫描周期的最后, CPU 将输出映像存储 器的状态传送到相应的物理输出点上。 • S7-200 系列 PLC ,输入映像存储器的“ Q ”可以 按位、字节、字或双字来使用。 • 当按位使用时,地址编号范围是Q0.0~Q15.7;
形图的基本思想是一致的,只是在使用符号和表达方
式上有一定的区别,所以在逻辑顺序控制系统中有广
泛的应用。
8
矿
山
工
程
系
煤 矿 电 工 学
继电器控 制接线
PLC 控 制程序
PLC 控 制外部 接线
继电器控 制接线
PLC 控 制程序
PLC控制电路如下图所示,需外接启动、停止按钮及输出继电器,PLC程 序控制部分与传统继电器的控制部分相似。
23
• 当按位使用时, CPU 对物理输入点进行采样,并
将采样值传输到相应的输入影像存储器(I)中。
• S7-200系列PLC,输入映像存储器的“I”可以按
位、字节、字或双字来使用。
• 当按位使用时,地址编号范围是I0.0~I15.7; • 当按字节使用时,地址编号范围是IB0~IB15; • 当按字使用时,地址编号范围是IW0~IW14; • 当按双字使用时,地址编号范围是ID0~ID12。
I10.2 I11.2 I12.2 I13.2
I5.1
I6.1 I7.1 I8.1 I9.1
I10.1 I11.1 I12.1 I13.1
I5.0
I6.0 I7.0 I8.0 I9.0
I10.0 I11.0 I12.0 I13.0
10
ID 12
矿
山
工
IW IB14 14 IB15 系
I14.7
I15.7
模块二
PLC 基本指令及程序设计
PLC的组成和基本工作原理
输 入 单 元
CPU 存储器
输 出 单 元
电源
通信接口
按钮 按钮
输 入 电 路
输 入 映 象 寄 存 器
程序执行
( )
输 出 映 象 寄 存 器
输 出 电 路
接触器
输入刷新
执行程序 输出刷新
~~
Q FU
继电接触器电动机正反转控制线路
FR SB3 SB1 KM1 SB2 KM1 KM2 KM2 KM1
山
工
程
系
以字节形式存储,最大长度为255个字节
煤 矿 电 工 学
2.3
输 入 单 元
数据的存储区
输 出 单 元
CPU
存储器
电源
通信接口
PLC 的存储区分 为系统存储区、 程序存储区、数 据存储区。
16
矿
山
工
程
系
煤 矿 电 工 学
系统存储区用于存放有关PLC配置结构的参数,如PLC 主机及扩展模块的 I/O 配置和编址、 PLC 站地址的配置,设 置保护口令、停电记忆保持区、软件滤波功能等,存储器为 EEPROM。
Q0.3
33
矿
山
工
程
系
煤 矿 电 工 学
常数表示方法
举例 2#0101011100010 2010 16#4AE8 ‘file’
书写格式 2#二进制数值 十进制数值 16#十六进制数值 ‘ASCII文本’
按照ANSI/IEEE 754— 125.2或1.252×1 1985标准(单精度) 格式
山 工 程 系 煤 矿 电 工 学
14
矿
•
2.2
有符号整数
字节型B(BYTE) 8
80~7F
整型(INT)
双整型(DINT)
16
32
-32768~+32767
-2147483648~21 47483647
8000~7FFF
8000 0000~7FFF FFFF
实数型(REAL)
32
±1.75495E--38~±3.402823--38
15
字符串
矿
数据类型及范围
表5-2 S7-200PLC的基本数据类型及范围
数据的位数 表示范围 十进制 十六进制
基本数据类型
布尔型(BOOL) 无符号整数
1 字节型B(BYTE) 8 字型W(WORD) 双字型D(DWO RD) 16 32
0, 1 0~255 0~65535 0~4294967295 (168-1) -128~+127 0~FF 0~FFFF 0~ FFFF FFFF
行一行的程序,来实现所要求的控制任务的逻辑关系或
运算。
LD I0.0 O Q0.0 AN I0.1 AN I0.1 = Q0.0
山 工 程 系 煤 矿 电 工 学
13
矿
2 S7-200 PLC的数据类型与存储区域
2.1 位、字节、字、双字和常数
表2-1
进制 二进制 十进制 十六进制 ASCII 浮点数
定的逻辑连接方式来完成控制逻辑,它也可以把函数
(FUN)和功能块 (FB)连接到电路中,完成各种复杂的功
能和计算。
12
矿
山
工
程
系
煤 矿 电 工 学
• 3)指令表(STL)
是一种比较早的PLC的编程语言,它使用一种逻辑
和功能指令的缩略语来表示相应的指令功能,类似于计
算机中的助记符语言,按照一定的语法和句法编写出一
24
矿
山
工
程
