湘江江水源热泵空调系统设计方案
水源热泵系统设计
水源热泵系统设计一、水源热泵设备选型⒈一般情况下按空调冷负荷确定机组型号，对于热负荷高的地区要校核采暖负荷。
传统的系统——用较大的热负荷或冷负荷选择系统。
以出水温度35℃的制冷量或以出水温度18℃的制热量作为选择水源热泵机组的依据。
⒉无锅炉系统——用冷负荷选择水源热泵机组，房间的热损耗需用足够能量的电加热型加热器加以抵消。
⒊水系统进水温度选定原则：一般制冷为15～35℃，制热为10～32℃，国标规定制造商参数标定按制冷进出水温度30/35℃，热泵制热进出水温度20℃。
⒋水量及风量确定原则：一般每KW的水流量为0.19m3/h，风量为140～250m3/h。
⒌实际制冷量及制热量会因室内设计干、湿球温度的不同而有所变化，应根据室内设计干、湿球温度进行修正。
二、循环水系统设计水环系统通常有冷却塔、换热器、蓄热箱、辅助加热器、泵及相应管路组成。
水环水温控制范围一般为15～35℃，在此温度范围内，一般不需要开冷却塔或辅助加热器。
三、系统水流量设计水源热泵系统夏季需冷量的计算方法与其它系统相同。
根据需冷量和所需的冷却水温差，各台水源热泵装置的循环水量即可求出，在考虑到装置的同时使用系数，即可得到整个系统所要求的夏季总冷却循环水量。
一般来说，单一性质的建筑同时使用系数较高，综合性建筑则低一些。
另水源热泵装置的数量越多，同时使用系数越小，反之则越大。
同时使用系数可按以下原则来确定：⒈循环水量小于36 m3/h时，同时使用系数取0.85～0.9⒉循环水量为36～54 m3/h时，同时使用系数取0.85～0.85⒊循环水量大于54 m3/h时，同时使用系数取0.75～0.8以上原则中所提到的循环水量是指各装置所需水量的累计值，把此值乘以同时使用系数即可得到系统实际所需的总循环水量，并以此作为循环水泵、冷却塔的选型参数以及循环水总管径确定的依据。
四、系统形式水源热泵水路系统通常采用一次泵系统，运行简单、管理也比较方便。
水源热泵空调设计手册
水源热泵空调设计手册一、概述水源热泵空调是一种利用地下水作为热源和冷源的热泵系统，结合空气调节技术，实现室内温度的调节。
本手册将介绍水源热泵空调系统的设计原理、设计要点以及实施步骤。
二、系统设计原理1. 系统组成水源热泵空调系统由地下水循环系统、空气调节系统和控制系统等组成。
2. 工作原理系统利用地下水作为热源和冷源，通过水泵将地下水引入换热器，与冷凝剂进行热交换，实现冷却或加热。
通过风扇将室内空气引入室内机组，经过换热器与冷凝剂进行热交换，实现室内温度的调节。
三、系统设计要点1. 地下水循环系统的设计- 确定地下水水源的位置和取水方式- 确定地下水取水井深度和井循环时间- 考虑地下水水质对系统的影响，并进行必要的处理2. 空气调节系统的设计- 确定室内机组的数量和布置位置- 确定风道的尺寸和布置- 考虑室内机组的制冷量、供暖量和空气流量等参数的计算3. 控制系统的设计- 设计合理的控制策略，包括温度控制、湿度控制和风速控制等- 选择先进的控制器和传感器，并进行合理配置- 考虑与其他系统的联动，如照明系统、安防系统等四、系统设计步骤1. 方案确定根据项目的具体情况，确定水源热泵空调系统的方案，并进行初步设计。
2. 参数计算根据室内外的气象条件、建筑结构参数等，计算系统运行所需的参数，包括制冷量、供暖量、水流量等。
3. 设备选择根据计算结果选择合适的水泵、换热器、风机等设备，并进行合理的配置。
4. 管网设计设计地下水取水井的位置和尺寸，设计水管和风管的布置和尺寸，保证系统的正常运行。
5. 控制系统设计设计合理的控制策略，选择适用的控制器和传感器，并进行系统的联调测试。
6. 施工与调试按照设计方案进行系统的施工与调试，保证系统能够正常运行。
7. 运行与维护定期检查系统运行情况，进行维护保养，确保系统的高效运行，并及时处理故障与异常情况。
五、总结水源热泵空调系统的设计是一个复杂而精细的过程，需要考虑诸多因素。
水源热泵中央空调系统项目设计方案
水源热泵中央空调系统项目设计方案第一章公司简介一、企业介绍省龙达热力是一家涵盖热泵工业与工程各环节、提供整合运营服务的热力企业，旗下的子公司为客户提供方案规划、产品生产、工程安装、售后服务的集成化服务。
省龙达热力拥有独立的企业安装资质，在设有安装公司佳合利升建设配套工程，为客户提供热泵机房系统、室采暖（制冷）系统、室外管网系统的整合式安装服务。
为客户提供最完整的技术整合服务：前期的热泵工作环境分析与调研，热泵技术方案制做，包括了从钻井设计、外网设计、热泵机房设计、室系统设计的全方位热泵系统设计。
省龙达热力作为中国第一批能源合同管理公司，集中指导与分配全国十三个售后服务站的热泵运行与维护工作；同时与世界多家风险投资公司合作，为大型供暖及空调客户（二十万平米以上）提供风投服务，即吸引风投资金，承建大型供热站，通过收取供暖费的方式收回投资并实现盈利，减少了用户的投资；同时还为客户争取建设部与财政部的国家可再生能源示资金及国际二氧化碳减排资金。
拥有独立的钻井资质，为客户提供地源热泵系统的钻孔服务，水源热泵的钻井服务；同时与中国地堪院、中国地质大学、天津地堪院、地堪院、蒙地堪院、地堪院、地堪院、地堪院等多家院校实现地堪数据资源共享，为客户提供准确的地堪资料服务。
截止到2010年底,已安装在北、蒙、、等十几个省市自治区的100多个项目，200多万平方米的工程中(其中包括国家级项目多项)。
连续多年的大面积安装，使公司积累了丰富的热泵系统的设计、生产、施工经验。
公司坚持生产，安装，售后服务为一体的发展模式，在安装中又坚持水源热泵系统是从末端到钻井的整合工程，并以此作为设计与安装的起点，为客户提供最完整的热泵技术服务。
第二章工程概况第一节工程概况一、建筑概况双阳市商场改造工程，总建筑面积为25000平方米。
本项目室设计为中央空调采暖（制冷）系统。
热（冷）源拟采用水源热泵系统。
二、气候条件冬季室外计算空气温度：-6℃冬季室外计算相对温度：54%夏季通风室外计算温度：30.8℃夏季空气调节室外计算湿球温度：26.8℃极端最低温度:-19.3℃极端最高温度：42.9℃最大冻土层深度:55CM第二节方案设计依据第三节低品位热源概况(即水源概况)根据经验钻井深度70米，水量120吨，水温12度。
水源热泵空调设计手册
水源热泵空调设计手册I. 简介水源热泵空调系统是一种利用地下水、湖水、海水等水源进行热交换的空调系统。
本手册旨在提供水源热泵空调系统的设计指南，包括系统原理、设计要点、安装方法等。
II. 系统原理水源热泵空调系统基于热泵技术，通过地下水等水源进行热交换，从而实现冷热能的调节。
其基本原理如下：1. 热能采集水源热泵空调系统首先利用水源（地下水、湖水等）作为冷热源，通过水泵将水送入热交换器。
在热交换器中，采用换热管将水体与制冷剂进行热交换，从而将水体中的热能传递给制冷剂。
2. 热能转换经过热交换器后，制冷剂被蒸发器中的蒸发器风扇吹入室内机组内部。
在蒸发器内，制冷剂吸收室内空气的热量，从而实现室内空气的降温。
同时，制冷剂发生相变并变为气态。
3. 热能分发气态制冷剂经过压缩机的作用，形成高压高温的气体，然后通过换热器将其与水进行热交换。
热能再次传递给水，以实现供热的目的。
III. 设计要点1. 选择水源在进行水源热泵空调系统设计之前，需要进行水源调研和评估。
选择水质优良、容易获取的水源，以确保热交换效果和系统稳定性。
2. 确定制冷剂合适的制冷剂是水源热泵空调系统设计的关键因素之一。
应根据系统的制冷和供热需求，综合考虑制冷剂的性能、环保性以及可靠性等因素进行选择。
3. 确定热交换器热交换器的设计与选择对系统的性能和效率有着直接影响。
应综合考虑热交换器的换热效率、压降、耐久性等因素，选择合适的热交换器类型（如管式、板式等）和尺寸。
4. 选用适当的水泵和风扇水泵和风扇的选用对系统运行效率和能源消耗有着重要影响。
应根据系统的热负荷、水流量、风量等参数合理选定水泵和风扇的类型和规格。
5. 考虑系统的管路设计合理的管路设计可有效减少压降和能源损耗，提高系统的性能和效率。
应在设计过程中综合考虑管路长度、直径、材料等因素，确保系统的稳定性和经济性。
IV. 安装方法1. 水源系统的安装水源系统包括水源井、水泵等设备的安装。
湘江江水源热泵空调系统设计方案
中泰财富湘江江水源热泵中央空调系统项目建议书第一章项目概况 (5)1.1项目简介 (5)1.2项目负荷及能源价格 (7)1.2.1项目负荷 (7)1.2.2当地能源价格 (8)1.3项目发展背景 (9)1.3.1能源背景 (9)1.3.2相关政策 (11)1.4编制依据 (13)1.4.1空调系统相关规 (13)1.4.2智能控制相关规 (14)第二章项目空调技术方案设计 (15)2.1项目系统形式 (15)2.2水源热泵技术 (16)2.2.1水源热泵系统技术原理................................................. 1.62.2.2水源热泵系统的特点.................................................. 1.72.3水源热泵系统设计 (19)2.3.1能源中心面积及装机配置 (19)2.3.2能源中心配电容量 (20)233水源热泵系统水源水小时流量的计算 (20)234取回水方式确定 (20)2.3.5取回水管线的布置 (23)2.3.6水源水管确定 (24)2.3.7水处理主要措施 (24)2.3.8水处理工艺流程 (25)第三章年运行费用及初投资分析 (26)3.1系统年运行费用 (26)3.1.1夏季运行成本 (26)3.1.2冬季运行成本 (26)3.1.3年运行维护成本 (27)3.2系统初投资 (28)3.2.1投资估算围及容 (28)3.2.2投资费用估算表 (29)第四章商业合作模式 (32)4.1合同能源管理 (32)4.1.1合同能源管理EPC操作模式 (32)4.1.2合同能源管理EPC操作流程 (32)4.1.3合同能源管理融资模型 (34)4.1.4合同能源管理盈利模型 (35)4.1.5合同能源管理合作模式 (35)4.2设计施工总承包 (36)4.3合作模式的建议 (36)第一章项目概况1.1项目简介中泰？财富湘江地处滨江南路与衡山路（规划中）交叉口，总占地206.55 亩，规划总建筑面积约为64万平方米，总投资约为25亿元人民币，是株洲中泰房地产开发有限公司进军株洲的开山之作。
水源热泵空调设计手册

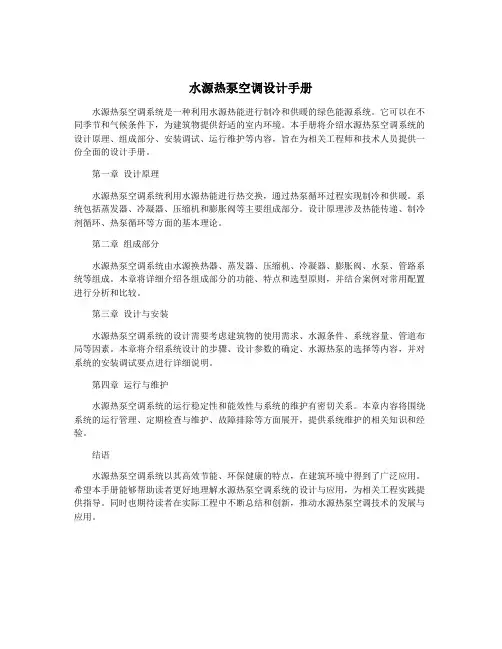

水源热泵空调设计手册
水源热泵空调系统是一种利用水源热能进行制冷和供暖的绿色能源系统。
它可以在不同季节和气候条件下，为建筑物提供舒适的室内环境。
本手册将介绍水源热泵空调系统的设计原理、组成部分、安装调试、运行维护等内容，旨在为相关工程师和技术人员提供一份全面的设计手册。
第一章设计原理
水源热泵空调系统利用水源热能进行热交换，通过热泵循环过程实现制冷和供暖。
系统包括蒸发器、冷凝器、压缩机和膨胀阀等主要组成部分。
设计原理涉及热能传递、制冷剂循环、热泵循环等方面的基本理论。
第二章组成部分
水源热泵空调系统由水源换热器、蒸发器、压缩机、冷凝器、膨胀阀、水泵、管路系统等组成。
本章将详细介绍各组成部分的功能、特点和选型原则，并结合案例对常用配置进行分析和比较。
第三章设计与安装
水源热泵空调系统的设计需要考虑建筑物的使用需求、水源条件、系统容量、管道布局等因素。
本章将介绍系统设计的步骤、设计参数的确定、水源热泵的选择等内容，并对系统的安装调试要点进行详细说明。
第四章运行与维护
水源热泵空调系统的运行稳定性和能效性与系统的维护有密切关系。
本章内容将围绕系统的运行管理、定期检查与维护、故障排除等方面展开，提供系统维护的相关知识和经验。
结语
水源热泵空调系统以其高效节能、环保健康的特点，在建筑环境中得到了广泛应用。
希望本手册能够帮助读者更好地理解水源热泵空调系统的设计与应用，为相关工程实践提供指导。
同时也期待读者在实际工程中不断总结和创新，推动水源热泵空调技术的发展与应用。
水源热泵系统施工设计方案
水源热泵系统施工设计方案I. 引言水源热泵系统是一种使用地下水或湖水等水源作为热源或冷源的供暖和制冷系统。
本施工设计方案旨在提供水源热泵系统施工的详细步骤和要求，以确保系统建设的质量和可靠性。
II. 工程概述本工程计划在XXX（具体位置）建设一座水源热泵系统，供应该区域的供暖和制冷需求。
该系统将由以下关键组件构成：水源井，水泵，换热器，温度控制装置和传输管道。
III. 施工步骤1. 水源井建设- 进行地质勘测，确定水源井开凿的最佳位置。
- 使用适当的机械设备，按照设计要求开凿水源井。
- 安装井筒、过滤器和抽水设备，确保地下水能够流入后续处理系统。
2. 换热器安装- 根据设计方案，在建筑物内部选择适当的位置安装换热器。
- 确保换热器与水源井之间的传输管道长度最小化，有效减少能量损失。
- 安装并连接换热器的进、回水管道，确保流体循环顺畅。
3. 水泵系统建设- 根据需求，选择合适的水泵类型和规格，确保水源从水井流入换热器的稳定供应。
- 安装水泵和管道，保证水源能够流入系统，并稳定运行。
4. 温度控制装置安装- 针对建筑物的需求，选择适当的温度控制装置，如温控阀或温度传感器。
- 安装温度控制装置，并设置合适的温度范围，以确保系统能够自动调节水源温度。
5. 传输管道建设- 根据系统布局设计，铺设合适的传输管道，并确保良好的隔热性能。
- 安装管道支架和接头，保证管道的牢固连接和稳定性。
IV. 安全与质量控制1. 施工安全- 所有施工人员必须严格遵守相关的安全规范和操作规程，佩戴个人防护装备。
- 施工现场必须设置明显的安全警示标志，并定期进行安全检查和巡视。
2. 质量控制- 施工过程中必须严格按照设计图纸和规范要求进行操作。
- 所有材料必须符合相关标准，质量要求严格控制，确保施工质量。
- 进行必要的检测和测试，如压力测试、温度测试等，确保系统的运行性能和安全性。
V. 环境保护1. 垃圾处理- 施工过程中产生的垃圾必须妥善处理，分类回收可回收物品，严禁乱倒乱扔。
水源热泵设计完整方案
水源热泵设计完整方案
项目背景
某公司要在新建办公楼中安装空调，为了减少能源消耗并满足
环保要求，决定使用水源热泵。
方案概述
本方案旨在为该公司提供水源热泵设计方案，满足新办公楼空
调需求。
设计要点
1. 采用水源热泵系统，通过水循环来完成热的传递，减少能耗。
2. 风机盘管宜选用静压小、风量大的品牌，结合水泵组成系统。
3. 管道宜采用热传导性能较好的材料，如钢材、铜材等，以保
证系统的热传递效率。
4. 综合考虑气候条件，建议选择散热面积适合的散热器。
设计步骤
1. 确定冷热水温度范围及负荷流量。
2. 选定合适的水源热泵型号和组合。
3. 根据选型结果，确定空调末端设备数量和型号，如风机盘管、新风机组等。
4. 设计管道布局方案，确定管径和绝缘层厚度等。
5. 设计散热器，确定散热面积和材料等。
6. 绘制水源热泵系统图。
7. 编写设计说明，包括建议型号、技术参数、维护要求等。
设计效果
本方案基于水源热泵系统，配合其他末端设备和散热器，可为
新办公楼提供舒适的室内空气环境，同时减少能源消耗，满足环保
要求。
总结
水源热泵系统具有能耗低、环保等优点，在新建办公楼中应用
前景广阔。
本方案提供完整的设计方案，并严格按照设计流程进行
操作，保证最终设计效果的高质量和高效率。
水源热泵设计方案
水源热泵设计方案介绍水源热泵（Water Source Heat Pump，WSHP）是一种利用地下水或湖泊水体作为热源或热泵系统排热的热泵系统。
本文将介绍水源热泵的基本原理和设计方案，以实现高效、节能的供暖和制冷。
基本原理水源热泵利用热力循环的原理，通过不同温度工质之间的传热来实现能量转换。
其基本原理如下：1.蒸发换热器：地下水或湖泊水体通过蒸发换热器吸收热量，使水体温度降低。
2.压缩机：通过压缩机提高蒸发压力，使蒸发温度升高，进一步增加系统的热效率。
3.冷凝换热器：经过压缩后的蒸汽或气体通过冷凝器释放热量，使水体温度升高。
4.膨胀阀：膨胀阀控制系统的压力，使压力降低，从而降低蒸发温度，循环继续。
设计方案水源热泵设计方案需要考虑以下几个关键因素：1. 热负荷计算在确定水源热泵的型号和容量之前，需要进行热负荷计算。
热负荷计算包括室内外温度差、建筑外墙材料、建筑面积、建筑朝向等因素。
通过计算得到的热负荷可以帮助选用适当容量的水源热泵。
2. 地下水或湖泊水体的选择水源热泵需要从地下水或湖泊水体中吸收热量或排热。
选择合适的水源需要考虑水体的温度、流量和水质等因素。
水源温度越高，系统的热效率越高，但也需要注意水体的可持续性和环境保护。
3. 设备布局和管道设计水源热泵系统的设备布局和管道设计对系统性能和效率有重要影响。
设备应该放置在通风良好、易于维护的位置，同时要注意避免设备之间的相互干扰和噪音传递。
管道设计应合理布置，减少压力损失和能量损失。
4. 控制系统设计水源热泵的控制系统设计应考虑系统的自动化程度和能耗控制。
通过合理设置温度控制器、压力传感器和流量计等设备，可以实现系统的智能控制和优化调节，提高能源利用效率。
5. 维护与保养水源热泵系统需要定期检查和保养，以确保其良好的运行状态。
定期清洁和更换过滤器、检查管道是否漏水、清除水垢等工作可以保证系统的正常运行，并延长设备的使用寿命。
结论水源热泵是一种高效、节能的供暖和制冷系统。
株洲某酒店江水源热泵系统设计
公区， 二十二层 至三 十六 层为酒 店 ， 共 有客房 ３ ９ ０间 ，
生活热水 。
图 １ 大 汉 希 尔 顿 ４ ２ ｍ ， 公 寓楼 不供应集 中空调 ，
只提供 生活热水 。本项 目紧靠湘 江 ， 与湘 江仅有 一路
２ 气象及水文条件
株 洲某酒店江水源热泵 系统设计
唐琦
桂 林 市晨 光 新 能 源科 技 开 发有 限 责 任公 司
摘 要 ： 介 绍 了本工程概况 、 株洲 市气象及株 洲段湘 江水文条 件 、 冷 热负荷及 生活热水 设计 小时 流量 、 水处理 系
统、 系统 控制等设计情 况 ， 重点介绍 了空调冷热源 及生活热水 热源形式 的选择 、 整个 系统包含 江水 源热泵 主系统 及各个子 系统 的设 计情况 、 系统在不 同的工作模式下控制 阀之 间的切 换。
关键词 ： 水源热泵 全热 回收 热 源形 式 系统设 计
Ｄｅｓ ｉ ｇｎ ｏｆ Ｒｉ ｖ ｅｒ Ｗ ａｔ ｅｒ － ｓ ｏｕ ｒ ｃ ｅ Ｈｅａｔ Ｐｕｍ ｐ Ｓｙｓ ｔ ｅｍ ｆ ｏｒ ａ Ｈｏｔ ｅｌ ｉ ｎ Ｚｈｕｚ ｈ ｏｕ
Ｔ ＡＮＧ Ｑｉ
Ｇｕ ｉ ｌ ｉ ｎ Ｃｈ ｅ ｎ ｇ ｕ ａ ｎ ｇ Ｎｅ ｗ Ｅｎｅ ｒ ｇ ｙ Ｔｅ ｃ ｈ ｎｏ ｌ ｏ ｇ ｙ Ｄｅ ｖ ｅ ｌ ｏ ｐ ｍｅ ｎ ｔ Ｃｏ ． ， Ｌｔ ｄ
水源热泵方案
水源热泵方案一、水源热泵空调系统介绍水源热泵空调系统是利用地下水，通过水泵把地下水提取出来，从而实现地下水和空调主机的能量提取目的。
夏季通过机组将房间内的热量转移到地下，对房间进展降温。
冬季通过热泵将地下水中的热量转移到房间，对房间进展供暖，实现了能量的季节转换。
机组运行过程：冬天热泵中制冷剂正向流淌，压缩机排出的高温高压 R22 气体进入冷凝器向集水器中的水放出热量，相变为高温高压的液体，再经热力膨胀阀节流降压变为低温低压的液体进入蒸发器，从地下循环液中吸取低温热后相变为低温低压的饱和蒸汽后进入压缩机吸气端，由压缩机压缩排出高温高压气体完成一个循环。
如此循环往复将地下低温热能“搬运”到室内，从而不断的向用户供给45℃-50℃的热水。
夏天热泵中制冷剂逆向流淌，与用户换热的冷凝器变为蒸发器从集水器中的低温水〔7-12℃〕提取热能，与地下水的蒸发器变为冷凝器向地下水排放热量，如此循环往复连续地向用户提供7-12℃的冷水。
二、水源空调系统的特点〈1〉水源热泵与常规空调技术相比有着无可比较的优势。
〈2〉利用可再生能源：属可再生能源利用技术水源热泵从常温地下水中吸热或向其排热，利用的是可再生的清洁能源，可持续使用。
〈3〉高效节能，运行费用低：属经济有效的节能技术水源热泵的冷热源温度一年四季相对稳定，冬季比环境空气温度高，夏季比环境空气温度低，这种温度特性使得水源热泵比传统空调系统运行效率要高40%，因此要节能和节约运行费用40%左右。
另外，地下水温度较恒定的特性，使得热泵机组运行更牢靠、稳定，也保证了系统的高效性和经济性。
在制热制冷时，输入 1KW 的电量可以得到 5KW 以上的制冷制热量。
运行费用比常规中心空调系统低 40%左右。
〈4〉节水省地：1〕以水为冷热源，向其放出热量或吸取热量，不消耗水资源，不会对其造成污染。
2〕省去了锅炉房及附属煤场、储油房、冷却塔等设施，机房面积大大小于常规空调系统，节约建筑空间，也有利于建筑的美观〔5〕环境效益显著该装置的运行没有任何污染，在供热时，没有燃烧，没有排烟，也没有废弃物，不需要堆放燃料废物的场地，不会产生城市热岛效应，对环境格外友好，是抱负的绿色环保产品。
江南水源节能中央空调方案
水源节能中央空调方案2020年天津奥林匹克中心运动场选用水环热泵空调产品推荐单位：南宁市耀顺制冷设备有限公司推荐日期：二○○八年十二月九日第一章工程概况及设计依据一、工程概况本建筑空调设计面积为3500 平方米。
设计属常规民用建筑舒适性空调，拟采纳概算法进行设计计算。
二、设计依据一、遵循的标准及要求1、采暖通风与空气调剂设计标准（GB50019-2003）二、民用建筑热工设计标准（GB50176-93）3、民用建筑暖通空调设计技术方法（第二版）4、建筑设计防火标准（GB50016—2001）五、高层民用建筑设计防火标准（GB50045—95）六、建设单位的要求和各专业的设计图纸二、室内外设计计算参数1）、室外设计计算参数夏日：干球温度35.4℃ / 湿球温度27.7℃2）、室内设计计算参数第二章空调方案说明水源高效节能中央空调系统方案说明一、水环热泵制冷原理水环热泵系统是一种高效、节能、冷暖两用且无污染的中央空调系统。
水源热泵机组分散布置、独立操纵，就像家用分体空调一样；不同的是水源热泵机组需通过循环水环路连接起来，组成一种以集中冷却、分散制冷为要紧特点、可热回收的节能中央空调系统，有机的结合了传统中央空调和家用空调二者的优势。
冷热源能够利用空气能、地热能、工业废热、太阳能等绿色环保、可再生的天然能源。
二、水环热泵空调特点一、系统简化，初投资少不需要制冷机房及冷冻水泵间，节省商业用地费，节省的机房面积可用于其它用途。
当室内机选用壁挂式或立柜时，房间内可不吊顶装修，节省装修费。
系统综合能效比高，单相电源空调机组功率因数高〔COSφ＞〕，变压器容量可下降20%，节省电力增容费。
系统简化，只需一套常温水系统，设计施工周期短，节省设计安装费。
因此，工程总造价比传统中央空调剂省20%，比溴化锂、风冷中央空调剂省30%，比VRV中央空调剂省40%。
二、高效节能，运行费用低（1）设备节能：机组采纳高效换热技术，冷凝温度大大下降，紧缩性能效比(EER)比风冷式高出70～95%。
江水水源热泵空调系统设计及应用的几个关键问题
江水水源热泵空调系统设计及应用的几个关键问题江水水源热泵空调系统设计及应用的几个关键问题摘要：水源热泵技术是一种可再生能源利用技术，具有高效节能、经济环保、一机多用、运行灵活、维护方便等特点。
本文以柳州市刘三姐文化娱乐中心工程（又名“双渔汇”）江水（柳江）水源热泵空调系统工程为例，介绍了江水水源热泵空调系统的设计及在实际工程中应用江水源热泵空调技术应该注意的几个关键问题。
关键词：水源热泵；柳江；空调设计；关键问题0 引言水源热泵空调系统，是一种以水体（如地下水、地表水、再生水）为低位热源，利用水源热泵机组为空调系统制备与提供冷/热水，再通过空调末端设备实现房间空气调节的系统形式。
1 工程实例1.1 工程概况柳州市刘三姐文化娱乐中心工程位于广西壮族自治区柳州市沿江路（柳江江畔），是柳州文化建设十大工程，工程紧邻柳江以两条立势跃起的巨型鲤鱼为外观造型，是柳州的城市标志性建筑物，该工程空调系统采用的是江水源热泵中央空调系统。
工程主体为钢筋混凝土框架结构，建筑外挂玻璃幕墙，占地1.6万平方米，总建筑面积4万平方米，共有两栋楼，分别为1#楼及2#楼：1#楼建筑层数为地上3层，地下2层，建筑高度31.900米，2#楼建筑层数为地上5层，地下2层，建筑高度为26.600米。
1.2 气象与水文地质条件柳州市地处广西中北部，属中亚热带季风气候，夏半年盛行偏南风，高温、高湿、多雨，冬半年盛行偏北风，干燥、少雨。
夏长冬短、雨热同季，光、温、水气候资源丰富，但地区差异较大，北部各县具有较明显的山地气候特征。
柳州气候温和，年平均气温20.5℃。
一年中气温以7～8月最高，平均气温在29℃左右，极端最高气温39℃；1～2月气温最低，平均气温在10℃左右，但也曾出现过低于零度的极端最低气温。
柳江是珠江水系西江左岸重要支流。
上游在贵州省境称都柳江，至广西三江侗族自治县拉堡称融江，过柳城后始称柳江。
柳江属雨源型河流，水量丰富，年均径流深876毫米。
水源热泵设计方案
2.选用设备符合行业标准和环保要求。
3.施工和运行维护过程中，严格执行安全生产和环境保护规定。
六、实施与监管
1.施工前进行全面的技术交底，确保施工队伍理解设计意图。
2.施工过程中，实施严格的质量控制和进度管理。
3.验收阶段，对照设计方案和施工规范，确保系统质量。
4.系统设计符合相关行业标准，确保运行安全可靠。
五、实施与验收
1.施工前，组织专业人员进行技术培训，确保施工质量。
2.严，加强质量监督，发现问题及时整改。
4.工程验收时，对照设计方案和施工标准，确保工程质量。
六、运行维护
1.建立完善的运行管理制度，确保系统安全、高效运行。
-确保系统根据室内外环境变化自动调节运行状态，以达到最佳能效。
四、详细设计
1.供暖系统
-采用地板辐射供暖方式，提供均匀、舒适的室内温度。
-设计合理的供暖参数，保证供暖效果的同时，减少能耗。
2.制冷系统
-结合风机盘管和新风系统，提供清凉的室内环境。
-优化制冷系统设计，确保运行效率和节能效果。
五、合法合规性评估
七、运行与维护
1.建立完善的运行管理制度，规范操作流程。
2.定期对系统进行维护和检查，预防性排除故障。
3.对运行人员进行专业培训，提升其对系统的管理和应急处理能力。
八、结论
本水源热泵设计方案旨在为特定区域提供一种高效、环保、经济的供暖和制冷解决方案。通过科学的设计、精细的实施和严格的运行维护，本系统将有效提高能源利用效率，降低环境负担，为用户提供舒适的室内环境。本方案的实施将对推动区域能源结构的优化升级，促进绿色低碳发展产生积极影响。
水源热泵设计方案
水源热泵空调设计手册
水源热泵空调设计手册水源热泵空调系统是一种通过水源进行热交换的空调系统，它利用地下水、湖泊水或近地表水来进行热交换，从而实现空调和供暖的效果。
本手册将介绍水源热泵空调系统的原理、设计要点、安装调试和维护等内容，以提供相关工程师和技术人员参考和学习。
一、水源热泵空调系统原理水源热泵空调系统利用水源进行热交换，通过热泵工作原理，将地下水或湖泊水中的低温热量吸收并转化为高温热量，然后传递给建筑内部的热交换器，实现供暖或空调的效果。
其工作原理主要包括蒸发、压缩、冷凝和膨胀等过程，通过这些过程实现热量的传递和转换。
二、水源热泵空调系统设计要点1.水源选址：选择合适的水源是水源热泵系统设计的首要考虑因素，一般选择地下水、湖泊水或近地表水，需进行水质分析和水量评估。
2.热泵选型：根据建筑的需求和水源的特点，选择适合的热泵型号和规格。
3.循环水系统设计：设计循环水系统的管道布局、泵站设置和加热器等设备，保证水源与热泵之间的热交换效果。
4.控制系统设计：设计可靠的控制系统，实现对水源热泵系统的监控、调节和保护，确保系统的稳定运行。
三、水源热泵空调系统安装调试1.系统安装：根据设计图纸和规范要求，进行水源热泵系统的安装施工，包括设备安装、管道连接、电气接线等。
2.系统启动调试：进行系统的初次启动和调试，包括各设备的功能调试、参数设置和系统联调。
3.性能检测：对系统进行性能测试，检测热泵的制热制冷效果、能耗情况和系统运行稳定性等。
四、水源热泵空调系统维护管理1.定期检查：定期对水源热泵系统进行检查，包括设备运行状态、水质情况和循环水系统的清洗保养。
2.故障处理：及时处理系统故障，保证系统的稳定运行并避免损坏设备。
3.能耗监测：对系统的能耗进行监测，并根据监测情况进行节能优化措施。
总结：水源热泵空调系统是一种环保、高效的供暖和空调方式，但在设计、安装和运行过程中需要综合考虑水源的选择、热泵的选型和系统的运行管理等因素，才能确保系统的安全、稳定和节能运行。
水源热泵系统设计
水源热泵系统设计水源热泵系统是利用地下水、湖水、江河等水体作为热源的一种热泵系统。
本文将介绍水源热泵系统设计的相关内容。
一、水源热泵系统的原理水源热泵系统利用水体的稳定温度来提供供暖和制冷的要求。
系统的主要组成部分包括热泵机组、水源热井（或水源热泵换热器）、水泵和循环水管道等。
其工作原理如下：①供暖模式热泵机组从水源热井中取得温度较高的水，通过换热器与系统内的供暖设备（如暖气片）进行换热，将热能传输给室内空气，实现供暖效果。
②制冷模式热泵机组从水源热井中取得温度较低的水，通过换热器与系统内的制冷设备（如冷凝器）进行换热，将热能传输给外部环境，实现制冷效果。
二、水源热泵系统设计的注意事项1.选址和井设计在进行水源热泵系统设计时，需要对选址和井的设计进行充分考虑。
选址应选择水体资源丰富、水质优良的地点，避免容易受到污染的地区。
井的设计应满足热泵机组的热量需求，并考虑水源的补给量和水质的要求。
2.管道设计管道设计要合理布置，避免过长的管道和不必要的转弯，以减少能量损失。
同时，在管道设计时要考虑对水源的影响，避免对水源环境产生不良的影响。
3.机组选择在选择热泵机组时，要根据实际需求确定所需的制热和制冷功率，并考虑机组的效果和可靠性等因素，选择适合的机组。
4.能源利用水源热泵系统设计应充分利用水源的热能，避免能源的浪费。
可以采用回灌技术，将冷水回灌至井中，以维持水源的稳定温度。
5.系统运行控制为了确保水源热泵系统的有效运行，需要进行系统运行控制的设计。
可以通过安装传感器、控制器和阀门等设备，实现系统的自动控制和调节，以达到节能和舒适性的要求。
三、水源热泵系统设计案例以某办公楼为例，该办公楼位于市区，地下水资源丰富。
根据设计要求，该办公楼的供暖和制冷需求分别为500kW和200kW。
设计方案如下：1.选址和井设计在办公楼附近选址，充分考虑水体资源和水质情况，选择一处适合建设井的地点。
设计井的深度为100米，直径为1.5米，确保满足热泵机组的热量需求。
水源热泵设计方案
水源热泵热水机组设计方案方案目录方案概述2第一章水源热泵中央空调介绍2第二章水源热泵中央空调相关政策依据3第三章方案设计6第四章工程概算8第五章水源热泵系统技术特点9第六章公司简介错误!未定义书签。
第七章工程清单目录错误!未定义书签。
方案概述本方案采用水源热泵中央空调新技术，水源热泵中央空调是二十世纪七十年代以来欧美发达国家大力推广的空调新技术.它是利用地下浅层水中低品位能源制冷和制热，空调运行成本比传统电制冷空调节约50％以上.第一章水源热泵中央空调介绍一、水源热泵现状及政策依据水源热泵最早源于1912年瑞士的一项发明专利，二十世纪七十年代能源危机以后,这一节能、环保的空调技术受到西方国家的重视.水源热泵技术在美国、加拿大和北欧国家和地区已得到广泛地应用。
瑞士的普及率达到50%以上,美国推广速度以每年20%的速度递增。
1995年中美签署了《中华人民共和国国家科学委员会和美利坚合众国能源部效率和再生能源技术的发展与利用领域合作协议书》,并与1997年又签署了该合作协议书的附件六--《中华人民共和国国家科学技术委员会与美利坚合众国能源部地能开发利用的合作协议》。
其中,两国政府将地源热泵空调技术列为能源效率和再生能源的合作项目。
建设部2000年第76号令也将地热、可再生能源以及空调节能技术列入建设部推广项目.2004年9月14日国家发改委高技术处颁发了《关于组织实施“节能和新能源关键技术”的通知》，将地热、热泵列为重点开发内容.2005年2月28日第十届全国人民代表大会常务委员会第十届会议通过了《中华人民共和国可再生能源法》鼓励大力推广应用太阳能、地热能、水能等可再生能源。
与此同时,适合推广水源热泵的北京市、山东、河南、辽宁、河北等地政府对推广水源热泵空调制定了优惠政策.这一举措极大的促进了我国地源热泵技术的发展。
北京市第一个地温空调工程—-蓟门饭店(两会代表驻地）已运行七年.运行成本低于原燃煤锅炉和单冷机组,比改造前每年可节约数十万运行费用.二、水源热泵工作原理水源热泵技术利用地球表面浅层水源（如地下水、河流和湖泊）中低品位热能资源，通过逆卡诺循环实现低品位热能向高品位热能转移的一种技术.它以水为工作介质将地下土壤中的低品位热能提取出来，经高效的热泵机组，利用少量的高品位电能,将水中的低品位能量输送到空调场所,完成热交换的地下水又重新回灌到地下去。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中泰财富湘江江水源热泵中央空调系统项目建议书目录第一章项目概况 (5)1.1 项目简介 (5)1.2 项目负荷及能源价格 (7)1.2.1 项目负荷 (7)1.2.2 当地能源价格 (8)1.3 项目发展背景 (9)1.3.1 能源背景 (9)1.3.2 相关政策 (11)1.4编制依据 (13)1.4.1 空调系统相关规 (13)1.4.2 智能控制相关规 (14)第二章项目空调技术方案设计 (15)2.1项目系统形式 (15)2.2水源热泵技术 (16)2.2.1 水源热泵系统技术原理 (16)2.2.2 水源热泵系统的特点 (17)2.3水源热泵系统设计 (19)2.3.1 能源中心面积及装机配置 (19)2.3.2 能源中心配电容量 (20)2.3.3水源热泵系统水源水小时流量的计算 (20)2.3.4 取回水方式确定 (20)2.3.5 取回水管线的布置 (23)2.3.6水源水管确定 (24)2.3.7水处理主要措施 (24)2.3.8水处理工艺流程 (25)第三章年运行费用及初投资分析 (26)3.1系统年运行费用 (26)3.1.1 夏季运行成本 (26)3.1.2 冬季运行成本 (26)3.1.3 年运行维护成本 (27)3.2系统初投资 (28)3.2.1投资估算围及容 (28)3.2.2 投资费用估算表 (29)第四章商业合作模式 (32)4.1合同能源管理 (32)4.1.1合同能源管理EPC操作模式 (32)4.1.2 合同能源管理EPC操作流程 (32)4.1.3合同能源管理融资模型 (34)4.1.4合同能源管理盈利模型 (35)4.1.5 合同能源管理合作模式 (35)4.2设计施工总承包 (36)4.3合作模式的建议 (36)第一章项目概况1.1 项目简介中泰•财富湘江地处滨江南路与衡山路（规划中）交叉口，总占地206.55亩，规划总建筑面积约为64万平方米，总投资约为25亿元人民币，是株洲中泰房地产开发有限公司进军株洲的开山之作。
项目紧邻长江南路、滨江南路两大城市干道，交通快捷，出行方便。
项目东拥风光旖旎湘江风光带、烟波浩渺波光粼粼的湘江、堆绿叠翠的山地生态公园，空气清新，是株洲最为宜居之地。
中泰•财富湘江项目涵盖滨江大宅、园景公寓、主题独立商业三大物业形态，由32栋高层半围合布局，新古典主义的建筑立面风格，ArtDeco的时尚演绎，俯江瞰山大势蔚然。
高雅建筑和碧波荡漾的湘江、满眼皆绿的永久性生态公园（枫溪山生态公园）融为一体，舒展成一幅人居山水图。
目前正在开发的是中泰财富湘江一期项目，总占地4万平方米，总建筑面积15万平方米，计划于2012年年底开工，2014年12月竣工。
图1-1 项目效果图1.2 项目负荷及能源价格1.2.1 项目负荷本项目规划用地13.7万㎡，总建筑面积63.6万㎡，其中地上建筑面积49.3万㎡，地下建筑面积14.1万㎡。
建筑类型有高层住宅、公寓、酒店式公寓、沿街商铺与集中商业、办公楼与配套公建等，其中的高层住宅占35万㎡，项目经济技术指标如下：表1-1项目经济技术指标项目住宅公寓、商业办公区冷负荷指标分别取80w/㎡、120w/㎡，热负荷指标均取60w/㎡，则可知项目空调负荷如下表：表1-2项目空调负荷分析表夏季空调制冷按120天计，冬季供热均取90天；住宅和公寓每天24小时供能，商业办公区12小时供能；日平均负荷系数均取0.7。
由此可知该项目全年供能量，具体如下表：表1-3项目全年供能量分析表则全年总冷量为46500MWH ，全年总热量为24562MWH 。
1.2.2 当地能源价格1、株洲市一般工商业电价为0.906元/KWh ；2、市政自来水价格为2.83元/立方米；3、株洲市天然气价格为3.0元/立方米；1.3 项目发展背景1.3.1 能源背景1、全球能源背景能源已经成为全球经济与社会发展的基本动力，而矿物能源消费的迅速增长是造成环境恶化的主要因。
特别是近100年来，全球能源消耗平均以每年3%的速度递增，到1998年，全世界一次能源消耗量已超过121亿吨标准煤。
随着全球绝大多数发展中工业化进程的加快,未来世界能源消耗仍将以3.0%的速度增长。
由于能源的大量消耗，不仅大大加快了传统化石能源的耗竭速度，同时还排放出大量的SO2、CO2、NOx和粉尘，给生态环境造成极大破坏，使得地球变暖，自然灾害频繁，严重制约了全球经济的发展。
2、我国能源背景能源资源不足是我国目前面临的一个严重问题。
我国人口众多，人均占有资源相对贫乏。
政府部门的统计资料显示，我国人均剩余可开采石油储量仅为3.0吨，约为世界平均水平的1/9，石油对外依赖度已经超过40%；煤炭、天然气和森林资源的人均拥有量分别仅为世界平均值的约1/2、1/23和1/6。
按照现有用能速度，我国目前已探明的石油资源只能使用20年，而煤炭作为我国的主要能源资源也只能使用100年。
另一方面，我国目前的人均能源消耗水平仅为世界平均水平的55%，相当于美国人均能源消耗水平的10%，其增长潜力巨大。
一边是能源存量短缺，另一边是能源消耗快速增长，我国能源形势十分严峻。
人均能耗消费水平见图1-1。
图1-2 人均能耗消费水平我国城乡建筑每年都要消耗大量的能源。
根据统计，到2000年，房屋建筑耗能量为3.5亿tce，约占全国总能源消耗量的27.5%，并且呈逐年稳步增长趋势。
一方面，我国正处在高速建设期，每年城乡房屋建筑竣工面积约为20亿m2；另一方面，我国单位建筑面积能耗高，单位面积采暖能耗达到气候条件相近的发达的三倍以上。
大量的高能耗建筑的投入使用必将导致建筑能耗总量快速上升。
以我国现有建筑能耗水平计算，到2020年建筑能耗将达到10.89亿tce，为2000年的3倍，也就是说，差不多相当于2000年全国能源总消耗量。
建筑能耗增长见图1-2。
图1-3 建筑能耗增长趋势图3、环境污染我国是世界上少数几个以煤为主要能源的之一，煤炭的消费量占能源总消费量的75%(1996)，这种消费结构给环境造成了巨大压力。
我国大气污染严重，是世界上大气污染排放最大的之一。
世界上污染最严重的十个城市中，仅中国就占了其中七个。
环境状况是我国面临的另一大问题。
2002年燃煤造成的SO2和烟尘排放量约占排放总量的70～80%；SO2排放形成的酸雨面积已占国土面积的1/3；CO2排放量约9.0亿吨，约占全球排放总量的13%。
中国主要污染物排放总量均居世界第一位。
城市热岛效应也日益严重。
环境污染直接或间接造成的经济损失占国民生产总值的比例已经达到3～4%。
1.3.2 相关政策毋庸讳言，能源和环保问题已经成为制约我国经济增长、实现到2020年人均国生产总值在2000年基础上翻两番的国民经济发展战略目标的瓶颈因素。
为此，中央提出建设节约型社会、构建资源节约型和环境友好型社会的战略目标，从而促进能源、环境和经济社会的协调、和谐、可持续发展。
2007年10月15日锦涛主席在代表十六届中央委员会向十七大作报告时，提出了实现全面建设小康社会奋斗目标的新要求，指出进一步的工作方向为“建设生态文明，基本形成节约能源资源和保护生态环境的产业结构、增长方式、消费模式”。
国务院办公厅发布了一系列关于节能减排的通知。
国务院关于做好建设节约型社会近期重点工作的通知中，明确指出开发利用可再生能源。
国务院关于加强节能工作的决定指出，推进建筑节能，全面实施重点节能工程。
发展与改革委员会编制了“中长期节能专项规划”，建筑节能被列为重点节能领域之一，建筑节能工程成为十大节能工程之一，建筑节能工程包括：新建建筑全面严格执行50%节能标准，四个直辖市和北方严寒、寒冷地区实施新建建筑节能65%的标准，并实行全过程严格监管。
建设低能耗、超低能耗建筑以及可再生能源与建筑一体化示工程，对现有居住建筑和公共建筑进行城市级示改造，推进新型墙体材料和节能建材产业化。
建设部制定了“建设部建筑节能‘九五’计划及2010年规划”、“建设部建筑节能‘十五’计划纲要”、“建设部建筑节能技术政策”、“民用建筑节能管理规定”、“关于固定资产投资工程项目可行性研究报告节能篇（章）编制及评估的规定”等一系列政策、规定。
建设部、财政部关于推进可再生能源在建筑中应用的实施意见中指出，推进可再生能源在建筑中应用是贯彻落实科学发展观，调整能源结构，保证能源安全的重要举措；推进可再生能源在建筑中应用是实施能源战略的必然选择；推进可再生能源在建筑中应用是满足能源需求日益增长，改善人民生活质量，提高建筑用能效率的现实要求。
重点支持相关技术领域中应用可再生能源的示工程、技术集成及标准制定，其中包括地表水及地下水丰富地区利用淡水源热泵技术供热制冷工程。
近年来，为了推动全社会节约能源，提高能源利用效率，保护和改善环境，促进经济社会全面协调可持续发展，1997年颁布了《中华人民国节约能源法》；为促进可再生能源的开发利用，增加能源供应，改善能源结构，保障能源安全，保护环境，实现经济社会的可持续发展，2005年颁布了《中华人民国可再生能源法》，鼓励城镇建筑及其住户采用可再生能源供暖、制冷、制备生活热水。
与此同时，《公共建筑节能设计标准》、《夏热冬冷地区居住建筑节能设计标准》、《民用建筑节能设计标准（采暖居住建筑部分）》、《建筑照明设计标准》等一系列节能标准相继出台，《建筑能效测评与标识管理办法》与《建筑能效测评与标识技术导则》已进入征求意见阶段，《居住建筑节能设计标准》也在编制中。
各地方也相继编制了地方性节能标准实施细则以及相关的节能检验标准。
各级政府部门的高度重视和相关法律、规章、标准的颁布执行必将推动我国建筑节能工作的发展。
可以说，建筑节能已成为我国国民经济发展中的一个重要方面，建筑的节能环保已经成为当今建筑产业发展的一个重要方向，相关产业的发展刻不容缓。
1.4编制依据1.4.1 空调系统相关规1、《公共建筑节能设计标准》（GB50189-2005）2、《采暖通风与空气调节设计规》（GB50019-2003）3、《全国民用建筑工程设计技术措施—暖通空调·动力》（2009）4、《夏热冬暖地区居住建筑节能设计标准》（JGJ26—2010）5、《地源热泵系统工程技术规》（GB50366-2005）6、《城市热力网设计规》（CJJ34-2002）7、《全国民用建筑工程设计技术措施—给水排水》（2009）8、《建筑给水排水设计规》（GB50015-2003）9、《公共建筑节能设计标准省实施细则》1.4.2 智能控制相关规1、《智能化系统工程检测规程》（DB32/365-1999）2、《民用建筑电气设计规》（JCJ/T16-92）3、《智能建筑设计标准》（DBJ-08-47-95）4、《电气装置工程施工及验收规》（GBJ232-82）5、《自动控制设计规》（采暖、通风和空气调节系统）第二章项目空调技术方案设计2.1项目系统形式中泰•财富湘江项目所在地临近湘江，水资源丰富，该项目拟采用江水源热泵系统，取用湘江中的江水做为空调系统的冷热源，拟建立一个能源中心，向项目各建筑集中供能。
