电工最规范的接线方法
电工接电方法

电工接电方法电工接电方法是指在进行电气设备安装、维护和修理过程中,按照一定的规范和程序进行电力电缆接线的方法和技巧。
它的正确性、安全性和可靠性直接影响到电气设备的使用寿命和使用效果,因此,在进行电气设备接线前,必须熟练掌握电工接电方法,并在实践中不断总结和提高。
一、电缆的接线方法电缆的接线方法有多种,最常见的是压接和焊接两种方法。
1.压接法压接法是将导体置于压接端子内,用特殊的压接工具将端子压缩,使得导体与端子之间紧固牢固,从而实现电缆的接线。
压接法的优点是操作简便,快速方便,这种方法广泛地应用于各种电气设备的接线中。
2.焊接法焊接法是将焊锡涂在电缆的导体上,然后加热导体使焊锡融化,最后使其冷却成型,从而达到电缆的接线目的。
这种方法的优点是接线良好严密,并且效果稳定可靠。
但是操作过程相对较为复杂,需要具备一定的专业技能才能达到良好的接线效果。
二、电缆的接线要求电缆的接线要求非常严格,在接线过程中必须严格按照要求进行操作,以确保电缆接线的质量和可靠性。
1.电缆的接头应采用与电缆本体相同材质的绝缘材料。
2.接线头部应完全裹着绝缘材料,不能露出。
3.在接线头部外应戴绝缘套管,并加以固定。
4.对于串联的电缆,在接线时,应该选择相同规格的电缆,以确保电流平衡,从而保证电缆系统的安全性。
5.在电缆接线时,要选择合适的接线工具,避免因不适当的接线工具造成接线不良、接点不稳定或者插拔困难等问题。
三、电缆接头的维护电缆接头在使用过程中经常会因为环境的变化、使用误操作、设备老化等原因而出现接头损坏等问题。
因此,必须定期进行维护,以保证电气设备的运行稳定性和安全性。
1.检查接头部位是否松动或者有脱落现象。
2.检查接头部位外观是否出现受损或者弯曲现象。
3.对于焊接接头,要及时对接线部位进行进行防腐和耐腐蚀处理。
4.使用锈蚀或者老化现象严重的电缆应当进行更换。
总之,电工接电方法的正确性、安全性和可靠性对于电气设备的使用寿命和使用效果至关重要。

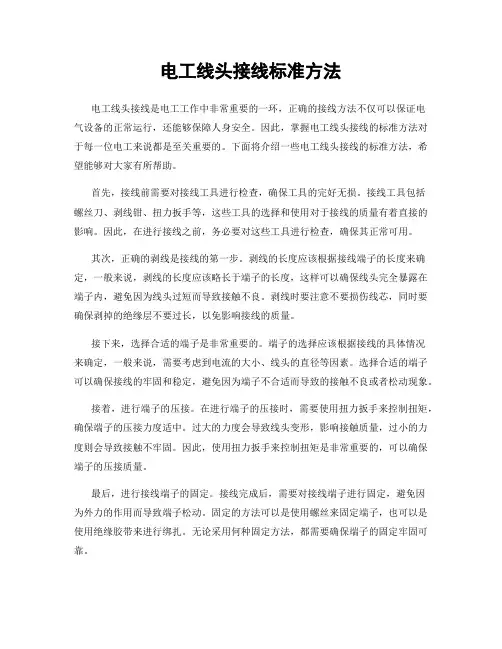

电工线头接线标准方法

电工线头接线标准方法电工线头接线是电工工作中非常重要的一环,正确的接线方法不仅可以保证电气设备的正常运行,还能够保障人身安全。
因此,掌握电工线头接线的标准方法对于每一位电工来说都是至关重要的。
下面将介绍一些电工线头接线的标准方法,希望能够对大家有所帮助。
首先,接线前需要对接线工具进行检查,确保工具的完好无损。
接线工具包括螺丝刀、剥线钳、扭力扳手等,这些工具的选择和使用对于接线的质量有着直接的影响。
因此,在进行接线之前,务必要对这些工具进行检查,确保其正常可用。
其次,正确的剥线是接线的第一步。
剥线的长度应该根据接线端子的长度来确定,一般来说,剥线的长度应该略长于端子的长度,这样可以确保线头完全暴露在端子内,避免因为线头过短而导致接触不良。
剥线时要注意不要损伤线芯,同时要确保剥掉的绝缘层不要过长,以免影响接线的质量。
接下来,选择合适的端子是非常重要的。
端子的选择应该根据接线的具体情况来确定,一般来说,需要考虑到电流的大小、线头的直径等因素。
选择合适的端子可以确保接线的牢固和稳定,避免因为端子不合适而导致的接触不良或者松动现象。
接着,进行端子的压接。
在进行端子的压接时,需要使用扭力扳手来控制扭矩,确保端子的压接力度适中。
过大的力度会导致线头变形,影响接触质量,过小的力度则会导致接触不牢固。
因此,使用扭力扳手来控制扭矩是非常重要的,可以确保端子的压接质量。
最后,进行接线端子的固定。
接线完成后,需要对接线端子进行固定,避免因为外力的作用而导致端子松动。
固定的方法可以是使用螺丝来固定端子,也可以是使用绝缘胶带来进行绑扎。
无论采用何种固定方法,都需要确保端子的固定牢固可靠。
总的来说,电工线头接线的标准方法包括剥线、选择端子、压接和固定。
正确的接线方法可以确保接线的质量和安全,因此,每一位电工在进行接线工作时都需要严格按照标准方法来进行,避免因为接线不当而导致的安全事故发生。
希望以上介绍的内容对大家有所帮助,谢谢阅读!。

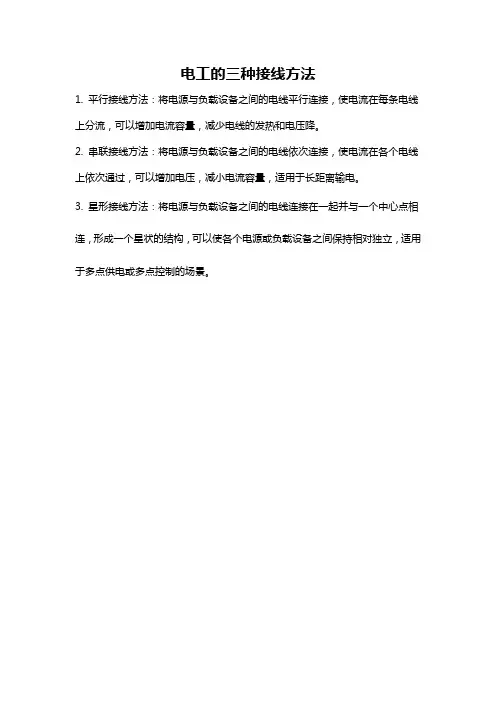

电工的三种接线方法

电工的三种接线方法
1. 平行接线方法:将电源与负载设备之间的电线平行连接,使电流在每条电线上分流,可以增加电流容量,减少电线的发热和电压降。
2. 串联接线方法:将电源与负载设备之间的电线依次连接,使电流在各个电线上依次通过,可以增加电压,减小电流容量,适用于长距离输电。
3. 星形接线方法:将电源与负载设备之间的电线连接在一起并与一个中心点相连,形成一个星状的结构,可以使各个电源或负载设备之间保持相对独立,适用于多点供电或多点控制的场景。
电工接线的技巧和方法

电工接线的技巧和方法
电工接线是电气工程中非常重要的一部分,它涉及到安全、稳定和高效的电气系统运行。
在进行电工接线时,需要注意以下技巧和方法:
1. 安全第一,在进行电工接线之前,必须确保断开电源,并使用绝缘工具和防护设备,以确保自身安全。
2. 理清线路,在进行接线之前,需要仔细阅读电路图纸,理清线路结构,了解每个元件的功能和连接方式。
3. 使用合适的导线和端子,选择合适规格的导线和端子进行接线,确保导线质量良好,端子连接牢固。
4. 接线端子的处理,在接线端子上,需要剥去一定长度的绝缘层,确保裸露的导线长度适当,不会过长或过短。
5. 确保连接牢固,在进行接线时,确保每根导线连接牢固,没有松动现象,使用螺丝或者压线端子时,需要适当的力度。
6. 绝缘处理,完成接线后,要对接线部分进行绝缘处理,使用绝缘胶带或者绝缘套管,确保没有裸露的金属部分。
7. 接线标识,在完成接线后,可以使用标签或者绘制标识线路图,以便日后的维护和排障。
8. 检查和测试,完成接线后,需要进行仔细的检查和测试,确保接线正确无误,电路正常运行。
总的来说,电工接线需要细心、谨慎和专业的态度,确保安全和可靠是最重要的原则。
同时,不断学习和积累经验也是提高电工接线技巧的关键。
电工对接电线的方法

电工对接电线的方法
1.绝缘套管法:将电线两端剥去一定长度的绝缘层,将两根电线平行
并排,然后用绝缘套管将电线的金属接触部分套住,再用钳子夹紧绝缘套
管的两端,以确保电线之间没有裸露的金属部分,最后使用胶水进行固定
和加固。
2.接线盒法:将电线两端插入一个接线盒中,然后将盒子的盖子盖好,固定接线盒,以保护电线和连接点。
接线盒法适用于多个电线的连接,可
以更加安全可靠。
3.焊接法:焊接法适用于大电流、高压的电线连接。
首先将电线两端
剥去绝缘层,然后用烙铁将电线与导线焊接在一起,并用绝缘胶带进行包裹,以确保焊接点没有露出,最后再做好其他的保护措施,如绝缘套管等。
4.螺丝固定法:适用于连接大电流、高压的电线。
首先将电线插入连
接柱或接线孔中,然后用螺丝将电线固定在柱子上,最后要使用专用的绝
缘套或胶带进行绝缘保护。
5.孔插法:孔插法适用于连接低电流、低压的电线。
将电线的铜芯线
插入插座中,然后用螺丝固定插座,最后使用胶带和绝缘套进行保护。
无论采用哪种对接方法,都需要注意以下几点:
1.保持连接部分的清洁和干燥,避免因湿气、水分等导致线路不良接触。
2.保持连接部分的绝缘完整,使用绝缘套、绝缘胶带等进行绝缘保护,避免因接触不良或短路引发火灾或电击事故。
3.确保连接部分的稳固和牢固,避免接触松动或断开。
4.根据电线的规格、材质和用途选择适当的接线方式和连接材料,确保连接的可靠性和安全性。
总之,电工对接电线的方法需要根据具体情况选择合适的方式,并严格按照操作规程进行操作,以确保电气设施的正常运行和安全使用。

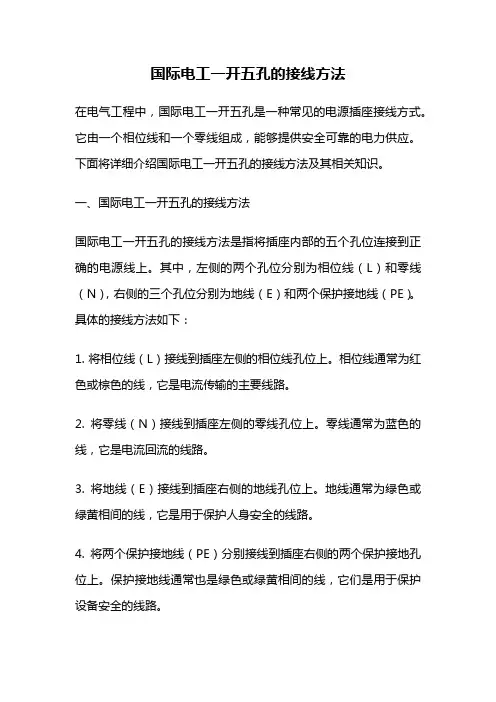

国际电工一开五孔的接线方法

国际电工一开五孔的接线方法在电气工程中,国际电工一开五孔是一种常见的电源插座接线方式。
它由一个相位线和一个零线组成,能够提供安全可靠的电力供应。
下面将详细介绍国际电工一开五孔的接线方法及其相关知识。
一、国际电工一开五孔的接线方法国际电工一开五孔的接线方法是指将插座内部的五个孔位连接到正确的电源线上。
其中,左侧的两个孔位分别为相位线(L)和零线(N),右侧的三个孔位分别为地线(E)和两个保护接地线(PE)。
具体的接线方法如下:1. 将相位线(L)接线到插座左侧的相位线孔位上。
相位线通常为红色或棕色的线,它是电流传输的主要线路。
2. 将零线(N)接线到插座左侧的零线孔位上。
零线通常为蓝色的线,它是电流回流的线路。
3. 将地线(E)接线到插座右侧的地线孔位上。
地线通常为绿色或绿黄相间的线,它是用于保护人身安全的线路。
4. 将两个保护接地线(PE)分别接线到插座右侧的两个保护接地孔位上。
保护接地线通常也是绿色或绿黄相间的线,它们是用于保护设备安全的线路。
通过正确接线,国际电工一开五孔插座可以提供稳定、安全的电力供应,保护人身安全和设备的正常运作。
二、国际电工一开五孔的使用注意事项在使用国际电工一开五孔插座时,需要注意以下几点:1. 接线前,请确保电源已切断。
在进行插座接线或更换设备时,一定要先关闭电源开关,确保安全。
2. 确保插头与插座相匹配。
不同国家和地区可能存在不同的插头规格,使用时应选择合适的插头,并确保插头与插座的孔位对应正确。
3. 接线时要牢固可靠。
接线时,要将电线剥离一定长度,确保裸露的导线能够完全插入插座孔位,并使用螺丝或卡扣将导线固定住,以免接触不良或松动导致电路故障或安全事故。
4. 定期检查插座和电线。
使用过程中,应定期检查插座和电线的外观是否完好,如有破损或老化应及时更换,以确保电气设备的正常工作和安全使用。
5. 避免过载使用。
不同的插座和电源线具有不同的额定电流和功率,使用时应注意不要超过其额定范围,避免过载使用导致线路烧毁或设备损坏。
电工接线方法口诀

电工接线方法口诀
电工的核心技能之一是会正确地进行接线。
没有一个正确的接线,电气系统就无法正常工作,可能会发生灾难性后果。
因此,正确接线是电工非常重要的技能之一。
下面我们来看看电工接线的方法口诀。
一、额定规格:
在接线前,首先要查看各线段、连接器和跳线的额定规格,并且要确保它们的规格符合使用要求。
二、接线方式:
其次,要选择恰当的接线方式。
可以使用接头、排插或是螺丝式接线,也可以使用扎带方式进行接线。
不管使用哪种接线方式,必须确保接头稳固牢靠,准确无误。
三、排序正确:
在正确执行接线操作的过程中,还要确保接线次序正确。
通常情况下,在接线灯开关时,要把“火线”(红色)接在负极处,把“零线”(白色)接在正极处;同时,在接线电视、洗衣机等类似设备时,还要确保接线次序一致。
四、检查一遍:
最后,完成接线后,要检查一遍,以确保接线准确无误。
总之,正确接线是电工必备的核心技能之一,要做到正确接线首先要掌握正确的接线方法,在接线前要查看各线段、连接器和跳线的额定规格,选择正确的接线方式,正确排序,并且完成接线后检查一遍。
以上就是电工接线方法口诀,希望各位电工能够掌握学习,并且
在实际工作中常常谨记这些方法口诀,以保证安全操作。
电气技术的发展为我们的生活带来了便利,但是也要注意安全,特别是接线电气设备时一定要保持谨慎,必须掌握正确的技术操作,并严格按照电工接线方法口诀的要求操作,才能确保系统正常运行,避免出现灾难性后果。
高级电工都熟练的接线方法,工程师必备

高级电工都熟练的接线方法,工程师必备导线的连接情况有:单股铜芯导线的直线连接、T字形连接;双股线的对接;多股铜芯导线的直线连接、T字形连接;不等径铜导线的对接;单股线与多股线的T字分支连接;软线与单股硬导线的连接;铝芯导线用压接管压接;铝芯导线用压接管压接。
1单股铜芯导线的直线连接先将两导线芯线线头成X形相交。
互相绞合2~3圈后扳直两线头。
将每个线头在另一芯线上紧贴并绕6圈,用钢丝钳切去余下的芯线,并钳平芯线末端。
2单股铜芯导线的T字形连接将支路芯线的线头与干线芯线十字相交,在支路芯线根部留出5mm,然后顺时针方向缠绕6~8圈后,用钢丝钳切去余下的芯线,并钳平芯线末端。
小截面的芯线可以不打结。
3双股线的对接将两根双芯线线头剖削成图示中的形式。
连接时,将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接。
用相同的方法将另一颜色的芯线连接在一起。
4多股铜芯导线的直线连接以7股铜芯线为例说明多股铜芯导线的直线连接方法先将剥去绝缘层的芯线头散开并拉直,再把靠近绝缘层1/3线段的芯线绞紧,然后把余下的2/3芯线头按图示分散成伞状,并将每根芯线拉直。
把两伞骨状线端隔根对叉,必须相对插到底。
捏平叉入后的两侧所有芯线,并应理直每股芯线和使每股芯线的间隔均匀;同时用钢丝钳钳紧叉口处消除空隙。
先在一端把邻近两股芯线在距叉口中线约3根单股芯线直径宽度处折起,并形成90°。
接着把这两股芯线按顺时针方向紧缠2圈后,再折回90°并平卧在折起前的轴线位置上。
接着把处于紧挨平卧前邻近的2根芯线折成90°,并按步骤⑤方法加工。
把余下的3根芯线按步骤⑤方法缠绕至第2圈时,把前4根芯线在根部分别切断,并钳平;接着把3根芯线缠足3圈,然后剪去余端,钳平切口不留毛刺另一侧按步骤④~⑦方法进行加工。
5多股铜芯导线的T字形连接以7股铜芯线为例说明多股铜芯导线的T字形连接方法将分支芯线散开并拉直,再把紧靠绝缘层1/8线段的芯线绞紧,把剩余7/8的芯线分成两组,一组4根,另一组3根,排齐。
电工接线方法

电工接线方法
电工接线是电气工程中非常重要的一部分,正确的接线方法不仅可以保证电路的正常运行,还能确保人身和设备的安全。
下面将介绍一些常见的电工接线方法,希望能对大家有所帮助。
首先,我们来介绍一下常见的电工接线工具。
在进行电工接线时,我们通常会用到一些工具,如螺丝刀、扳手、剥线钳等。
这些工具在电工接线过程中起着至关重要的作用,能够帮助我们完成各种接线任务。
接下来,我们将介绍一些常见的电工接线方法。
首先是螺丝端子接线法,这是一种常见的接线方法,适用于各种电气设备的接线。
其次是压线接线法,这种方法适用于一些特殊的场合,能够确保接线的牢固和可靠。
另外,还有焊接接线法,这种方法需要使用焊接工具,适用于一些对接线稳固性要求较高的场合。
除了上述介绍的接线方法,还有一些特殊的接线技巧,如并联接线、串联接线等。
这些技巧在电工接线中也是非常常见的,需要根据具体的接线要求来选择合适的接线方法。
在进行电工接线时,我们还需要注意一些安全事项。
首先是要确保断电,避免触电危险。
其次是要选择合适的导线规格,确保电流的正常传输。
另外,还需要注意接线的牢固性,避免接线松动引起的安全隐患。
总的来说,电工接线是电气工程中非常重要的一部分,正确的接线方法和技巧能够确保电路的正常运行和人身、设备的安全。
希望大家在进行电工接线时能够注意以上介绍的方法和安全事项,确保工作的顺利进行。
电工作业科目2k二四接线方法

电工作业科目2k二四接线方法电工作业是一门重要的技术学科,它涉及到电力系统的安装、维护和修理等方面。
在电工作业中,接线是一项非常重要的工作,它关系到电路的正常运行和安全性。
而2k二四接线方法是电工作业中常用的一种接线方法。
2k二四接线方法是一种常用的三相电路接线方法,它适用于三相电源和三相负载之间的连接。
这种接线方法的特点是简单、可靠,并且能够保证电路的平衡运行。
在2k二四接线方法中,三相电源的三个相线分别与三相负载的三个相线相连,形成一个闭合的电路。
具体来说,2k二四接线方法的接线步骤如下:首先,确定三相电源的相序。
在电工作业中,相序是指三相电源的相线的排列顺序。
一般来说,相序可以通过观察电源的接线盒或者使用相序仪等工具来确定。
在2k二四接线方法中,相序的正确性对于电路的正常运行非常重要。
其次,将三相电源的三个相线分别与三相负载的三个相线相连。
在接线时,需要注意将相线正确地连接在一起,避免出现接错线的情况。
此外,还需要确保接线牢固可靠,以防止接触不良或者松动导致的电路故障。
最后,进行接线的绝缘处理。
在电工作业中,绝缘是非常重要的一环,它能够保证电路的安全性。
在2k二四接线方法中,需要对接线处进行绝缘处理,以防止电线之间的短路或者漏电等问题。
总的来说,2k二四接线方法是电工作业中常用的一种接线方法,它适用于三相电源和三相负载之间的连接。
这种接线方法简单、可靠,并且能够保证电路的平衡运行。
在进行2k二四接线时,需要注意相序的正确性,确保接线牢固可靠,并进行接线处的绝缘处理。
只有这样,才能够保证电路的正常运行和安全性。
在实际的电工作业中,2k二四接线方法被广泛应用于各种电力系统的安装和维护中。
它不仅能够提高电路的可靠性和稳定性,还能够减少电路故障的发生。
因此,掌握2k二四接线方法对于电工从业人员来说是非常重要的。
总之,电工作业科目2k二四接线方法是电工作业中常用的一种接线方法。
它简单、可靠,并且能够保证电路的平衡运行。
导线的几种连接方法

下面是第三种接法,就是压线冒接线法,这种方法是最规范和最实用的,但是它需要专用工具来做,压线冒的压线钳来压线,把压电线用的专用钳子,套在压线冒上,用力压紧就行了。
另外还要说一下,压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的,就是直径毫米的,能压四根四平方毫米的电线。
过很多电线的事故发生,有一部分是电线超负荷的使用造成的,另一部分是电线的接头松动造成的。
电线线盒内的接头不付合规范,电线不受负载情况下,没有一点事,只要一推上电闸就会跳闸,并且电线的接线盒内就会"啪啪"几声的冒火,后再出现跳闸声,这种现象全部是由于,电线的接头不规范,电压在受负载的情况下,接触不良造成的。
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------导线的几种连接方法1.剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层,也可用电工刀剖削塑料硬线的绝缘层,如图3—1所示。
十种电工接线方法

十种电工接线方法电工接线方法指的是在电路中进行电线连接以实现电能输送或控制信号传递的方法。
下面列举了十种常见的电工接线方法。
1.平行接线法:平行接线法是指将两根电线平行布置,并在两端用端子或绞线连接。
这种接线方法常用于分配电路中,以提供充足的电流容量。
2.串联接线法:串联接线法是指将多个电器或设备按照顺序连接,形成一个串联的电路。
这种接线方法可用于实现电气设备之间的控制和协调。
3.并联接线法:并联接线法是指将多个电器或设备并联连接,使它们可以独立地工作。
这种接线方法常用于家庭照明和电机驱动等场合。
4.三相接线法:三相接线法是指将三个单相电源通过星形或三角形的连接方式接入三相负载。
这种接线方法常用于各种工业设备和电气系统中。
5.三线接法:三线接法是指将三个电源线分别与负载的相位线、零线和地线相连。
这种接线方法常用于家庭、商业和工业电气系统。
6.四线接法:四线接法是指将四个电源线分别与单相负载的相位线、零线、地线和中性线相连。
这种接线方法常用于大型商业和工业电气系统。
7.交错接线法:交错接线法是指将两个或多个电源线和负载线以交错的方式连接,以避免信号干扰和电磁辐射。
这种接线方法常用于电脑、通信和音频设备等场合。
8.Y型接线法:Y型接线法是一种特殊的三相接线方法,其中三个负载分别与三个相线相连,形成一个Y型连接。
这种接线方法常用于高功率电机和发电机。
9.Δ型接线法:Δ型接线法是一种特殊的三相接线方法,其中三个负载按照三角形的形状连接。
这种接线方法常用于电力传输和配电系统。
10.平衡接线法:平衡接线法是指在接线时保持电路的平衡,以减少电流和电压的差异。
这种接线方法常用于高精度测量和控制系统中。
以上是十种常见的电工接线方法,每种方法都有其适用的场合和要求。
电工应根据具体情况选择合适的接线方法,并遵循相关的安全规范和电气标准。
电工的三种接线方法

电工的三种接线方法1.第一个连接。
注意:家装不能有接头,尤其是在线管内。
如果有接头,应该在接线盒里。
通常导线接头都是这样连接的,这样可以保证导线接头不会被打火、短路、接触不良。
2.防火胶布隔离法,多用于吊项内,或比较高能的工程中,主线不能能弄断,符线绕主线6--8周,吊顶内的射灯,一路上要有很多灯就是这样接法,用防火胶布缠在里面,它的作用就是防止电打火烧坏东西,这是在吊顶内很重要。
外面再用绝缘胶布缠绕。
3.压线冒接线法,这种方法是最规范和最实用的,但是它需要专用工具来做,压线冒的压线钳来压线,把压电线用的专用钳子,套在压线冒上,用力压紧就行了。
压线冒的大小根据所压线经的大小与根数有关常用的是t4型的,就是直径毫米的,能压四根四平方毫米的电线。
扩展资料:注意事项导线接头连接时,要求接触面光滑且无氧化现象,对不光滑或有氧化现象的导线,要用砂纸打磨后再连接,缠线的过程中用力要适中,用力过轻会导致接触不良,用力过猛会损伤导线。
导线连接后,要用绝缘电布包好,绝缘层要以压置1/2的比例从一端缠绕到另一端,且至少往返一来回。
参考资料:百度百科——电工接线方法1、第一种接法。
注意:在家装中是不应有接头的,特别是在线管内更不能有接头,如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法,才能保证电线接头不发生打火、短路,与接触不良的现象。
2.防火胶布隔离法,多用于吊项内,或比较高能的工程中,主线不能能弄断,符线绕主线6--8周,吊顶内的射灯,一路上要有很多灯就是这样接法,用防火胶布缠在里面,它的作用就是防止电打火烧坏东西,这是在吊顶内很重要。
外面再用绝缘胶布缠绕。
3.压线冒接线法,这种方法是最规范和最实用的,但是它需要专用工具来做,压线冒的压线钳来压线,把压电线用的专用钳子,套在压线冒上,用力压紧就行了。
压线冒的大小根据所压线经的大小与根数有关常用的是t4型的,就是直径毫米的,能压四根四平方毫米的电线。
1.剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层,也可用电工刀剖削塑料硬线的绝缘层。
标准接线方法

标准接线方法
首先,进行接线前需要做好充分的准备工作。
确保所有的电源已经关闭,并使
用万用表或电压表测试线路上是否有电。
同时,检查接线所需的电缆、插头和插座是否完好无损,无断裂、破损或者烧伤现象。
接下来,根据设备的接线图和说明书,正确连接电缆。
在接线过程中,应该严
格按照接线图上的标注进行,确保每根线都连接到正确的位置。
同时,要注意接线的紧固度,确保连接牢固,避免出现松动或者接触不良的情况。
在接线完成后,进行电气设备的调试和检测。
首先,打开电源,检查设备是否
正常运行。
然后,使用万用表或电压表测试各个接线点的电压和电流,确保符合设备的要求。
在调试过程中,要时刻注意设备是否出现异常现象,如异响、发热等,及时进行处理。
在整个接线过程中,需要严格遵守相关的安全规定和操作规程。
在接线时,要
确保自己和周围的人员都处于安全的位置,避免触电和其他意外伤害的发生。
同时,要使用符合要求的工具和设备,避免因工具不当使用而造成的安全隐患。
总的来说,标准的接线方法是电气工作中不可或缺的一部分。
正确的接线方法
不仅可以保障设备的正常运行,还可以确保人身和设备的安全。
因此,电气工作者在进行接线工作时,务必严格按照标准的接线方法进行操作,确保工作的质量和安全。
超全的电工接线图解,一看就懂!

超全的电工接线图解,一看就懂!PART 1导线连接的基本要求:导线连接是电工作业的一项基本工序,也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是:连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
PART 2常用连接方法:需连接的导线种类和连接形式不同,其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层,注意不可损伤其芯线。
01单股铜导线的直接连接小截面单股铜导线连接方法如图1所示,先将两导线的芯线线头作X形交叉,再将它们相互缠绕2~3圈后扳直两线头,然后将每个线头在另一芯线上紧贴密绕5~6圈后剪去多余线头即可。
图1大截面单股铜导线连接方法如图2所示,先在两导线的芯线重叠处填入一根相同直径的芯线,再用一根截面约1.5mm2的裸铜线在其上紧密缠绕,缠绕长度为导线直径的10倍左右,然后将被连接导线的芯线线头分别折回,再将两端的缠绕裸铜线继续缠绕5~6圈后剪去多余线头即可。
图2不同截面单股铜导线连接方法如图3所示,先将细导线的芯线在粗导线的芯线上紧密缠绕5~6圈,然后将粗导线芯线的线头折回紧压在缠绕层上,再用细导线芯线在其上继续缠绕3~4圈后剪去多余线头即可。
02单股铜导线的分支连接单股铜导线的T字分支连接如图4所示,将支路芯线的线头紧密缠绕在干路芯线上5~8圈后剪去多余线头即可。
对于较小截面的芯线,可先将支路芯线的线头在干路芯线上打一个环绕结,再紧密缠绕5~8圈后剪去多余线头即可。
图3 图4单股铜导线的十字分支连接如图5所示,将上下支路芯线的线头紧密缠绕在干路芯线上5~8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)],也可以向左右两个方向缠绕[见图5(b)]。
(a)(b)图503多股铜导线的直接连接多股铜导线的直接连接如图6所示,首先将剥去绝缘层的多股芯线拉直,将其靠近绝缘层的约1/3芯线绞合拧紧,而将其余2/3芯线成伞状散开,另一根需连接的导线芯线也如此处理。
电工并线接线的方法

电工并线接线的方法电工并线接线是电气安装和维修中的常见任务,确保电路连续性和导电性至关重要。
以下是一些电工并线接线的方法,并结合具体案例进行说明:一、并线接线的基本方法1. 焊接法步骤:剥去电线绝缘层,清洁线头,使用电烙铁和焊锡进行焊接。
适用场景:适用于多股线或细线连接,能够提供良好的导电性和机械强度。
注意事项:焊接时需确保线头连接部位清洁,去除氧化层,以提高接触面积和导电性。
2. 压接法步骤:使用专门的压线钳和接线端子,将线头插入端子后压紧,形成紧密连接。
适用场景:操作简便,接触电阻小,适用于较粗的电线。
注意事项:需选择合适的接线端子,确保与线径匹配,防止接触不良导致的发热。
3. 绕接法步骤:剥去绝缘层后,用一根相同规格的短铜线将两根或多根线头紧密缠绕在一起,最后用绝缘胶带进行绝缘处理。
适用场景:适用于应急或小功率电路。
注意事项:缠绕时需确保紧密,避免松动,绝缘处理需到位。
4. 直接拧合法步骤:将两根电线分别沿顺时针方向和逆时针方向旋转,并在两端握紧,然后交错拧在一起。
适用场景:简单易行,但连接不紧固,容易松动或断开,适用于临时或非关键性电路。
注意事项:需定期检查,确保连接紧固。
5. 绕制法步骤:将两根电线各绕成一个圈,再把两个圈错开后用钳子夹紧。
适用场景:连接比较紧固,但需要用到钳子等工具,稍稍费力。
注意事项:需确保钳子夹紧力度适中,避免损坏电线。
二、具体案例分析1. 三相交流电动机接线案例描述:三相交流电动机接线架上有6个接线柱,需按照Y形或△形接法进行接线。
接线方法:当电动机铭牌上标为Y形接法时,D6、D4、D5相连接,D1\~D3接电源。
当电动机铭牌上标为△形接法时,D6与D1连接,D4与D2连接,D5与D3连接,然后D1\~D3接电源。
注意事项:需确保接线柱连接紧固,避免松动导致电机故障。
2. 单相电容运转电动机接线案例描述:单相电容运转电动机需按照铭牌上注明的接线方法进行接线。
接线方法:根据电动机型号和功率选择合适的电容。
电工最全的电线连接方法(图文)课件

目录
• 电工基础知识 • 电线连接方法 • 电线连接实例 • 电线连接安全 • 电线连接常见问题及解决方案
01
电工基础知识
电工基本概念
03
电工基本概念
电路分析
电气元件
介绍电工的基本概念,包括电流、电压、 电阻、电容、电感等,以及电路的基本组 成和原理。
介绍电路分析的基本方法,包括欧姆定律 、基尔霍夫定律等,以及如何进行电路的 等效变换和化简。
介绍常见的电气元件,如开关、继电器、 接触器、电阻器、电容器、电感器等,以 及它们在电路中的作用和工作原理。
电工常用工具
01
电工常用工具
介绍电工常用的工具,如螺丝 刀、钳子、扳手、电钻、电烙 铁等,以及它们的使用方法和
注意事项。
02
测量仪表
介绍电工常用的测量仪表,如 万用表、钳形表、兆欧表等, 以及它们的使用方法和测量范
电线连接实例
单股导线的连接
在此添加您的文本17字
直线连接:将两个导线平行放置,将其中一个导线绕另一 个一圈,然后互相插入对方形成的环形中,拉紧。
在此添加您的文本16字
简单、快速,但不够牢固。
在此添加您的文本16字
适用于临时或小功率的电线连接。
在此添加您的文本16字
T字连接:将一个导线作为交叉点,另一个导线从交叉点 的一侧插入并环绕一圈,然后插入另一侧,拉紧。
确保绝缘层覆盖紧密,无缝隙 ,以防止电流通过连接点。
对于多芯电缆的连接,应使用 专用的电缆连接器或压接钳进 行连接,并确保每个芯线都进 行适当的绝缘处理。
电线连接的验收与检测
进行电线连接后的验收与检 测,确保连接质量符合要求
。
电工软线接线方法

电工软线接线方法
1.直接接线
用电工软线接直流电源电路时,首先将两端末软钢丝接至被接到的电路,一般黑线接到电源正端,红线接到电源负端,这样就完成了直接接线。
2.组合接线
用电工软线组合接线时,首先将连接线的另一端末软钢丝拧至连接管引出的引线处,然后将其接到被连接的电路上,此时就完成了组合接线连接。
3.防护线接线
一般防护线以铜丝绞合绞制,常用来连接空调、热水器、家用电器以及一些带有高电压或粗粒度电流条件下的电路,要求连接上必须牢固可靠。
先起个头,将正式结合连接线的端肩绞缠,再用绞轧轮将头绞缩牢固,最后将结合线的端末软钢丝接到连接电路上,以满足仪表和电气设备的要求,这样就完成了防护线接线。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
下面是第一种接法。
注意:在家装中是不应有接头的,特别是在线管内更不能有接头,如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法,才能保证电线接头不发生打火、短路,与接触不良的现象。
下面是第二种接法(防火胶布隔离法),多用于吊项内,或比较高能的工程中,主线不能能弄断,符线绕主线6--8周,吊顶内的射灯,一路上要有很多灯就是这样接法,用防火胶布缠在里面,它的作用就是防止电打火烧坏东西,这是在吊顶内很重要。
外面再用绝缘胶布缠绕。
下面是第三种接法,就是压线冒接线法,这种方法是最规范和最实用的,但是它需要专用工具来做,压线冒的压线钳来压线,把压电线用的专用钳子,套在压线冒上,用力压紧就行了。
另外还要说一下,压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的,就是直径毫米的,能压四根四平方毫米的电线。
我们见过很多电线的事故发生,有一部分是电线超负荷的使用造成的,另一部分是电线的接头松动造成的。
电线线盒内的接头不付合规范,电线不受负载情况下,没有一点事,只要一推上电闸就会跳闸,并且电线的接线盒内就会"啪啪"几声的冒火,后再出现跳闸声,这种现象全部是由于,电线的接头不规范,电压在受负载的情况下,接触不良造成的。
下面是第一种接法。
注意:在家装中是不应有接头的,特别是在线管内更不能有接头,如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法,才能保证电线接头不发生打火、短路,与接触不良的现象。
下面是第二种接法(防火胶布隔离法),多用于吊项内,或比较高能的工程中,主线不能能弄断,符线绕主线6--8周,吊顶内的射灯,一路上要有很多灯就是这样接法,用防火胶布缠在里面,它的作用就是防止电打火烧坏东西,这是在吊顶内很重要。
外面再用绝缘胶布缠绕。
下面是第三种接法,就是压线冒接线法,这种方法是最规范和最实用的,但是它需要专用工具来做,压线冒的压线钳来压线,把压电线用的专用钳子,套在压线
冒上,用力压紧就行了。
另外还要说一下,压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的,就是直径毫米的,能压四根四平方毫米的电线。
我们见过很多电线的事故发生,有一部分是电线超负荷的使用造成的,另一部分是电线的接头松动造成的。
电线线盒内的接头不付合规范,电线不受负载情况下,没有一点事,只要一推上电闸就会跳闸,并且电线的接线盒内就会"啪啪"几声的冒火,后再出现跳闸声,这种现象全部是由于,电线的接头不规范,电压在受负载的情况下,接触不良造成的。
导线的几种连接方法
1.剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层,也可用电工刀剖削塑料硬线的绝缘层,如图3—1所示。
用电工刀剖削塑料硬线绝缘层时,电工刀刀口在需要剖削的导线上与导线成450夹角,如图3—1b)所示,斜切入绝缘层,然后以250度角倾斜推削,如图3—1c)所示。
最后将剖开的绝缘层折叠,齐根剖削如图3—1d)所示。
剖削绝缘时不要削伤线芯。
2.单股铜芯导线的直线连接和T形分支连接
(1) 单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯,
清除线芯表面氧化层,将两线芯作X形交叉,并相互绞绕2~3圈,再扳直线头,如3—2b)示。
将扳直的两线头向两边各紧密绕6圈,切除余下线头并钳平线头末端。
(2) 单股铜芯导线的T
形分支连接将剖削好的线芯与干线线芯十字相交,支路线芯根部留出约3~5mm,然后顺时针方向在干线线芯上密绕6~8圈,用钢丝钳切除余下线芯,钳平线芯末端,如图3—3所示。
3.7股铜芯导线的直线和T形分支连接
(1) 7股铜芯导线的直线连接首先将两线线端剖削出约150mm并将靠近绝缘层约1/3段线芯绞紧,散开拉直线芯。
清洁线芯表面氧化层,然后再将线芯整理成伞状,把两伞状线芯隔根对叉,所示。
理平线芯,把7根线芯分成2、2、
3三组,把第一组2根线芯扳成如图3—4c)所示状态,顺时针方向紧密缠绕2圈后扳平余下线芯,再把第二组的2根线芯扳垂直,所示。
用第二组线芯压住第
一组余下的线芯紧密缠绕2圈扳平余下线芯,用第三组的3根线芯压住余压的线芯,所示,紧密缠绕3圈,切除余下的线芯,钳平线端,用同样的方法完成另一边的缠绕,完成7股导线的直线连接。
(2) 7股铜芯导线的T形分支连接剖削干线和支线的绝缘层,绞紧支线靠近绝缘层1/8处的线芯,散开支线线芯,拉直并清洁表面,所示。
把支线线芯分成4根和3根两组排齐,将4根组插入干线线芯中间,所示。
把留在外面的3根组线芯,在干线线芯上顺时针方向紧密缠绕4~5圈,切除余下线芯钳平线端。
再用4根组线芯在干线线芯的另一侧顺时针方向紧密缠绕3~4圈,切除余下线芯,钳平线端,所示完成T形分支连接。
4.19股铜芯导线的连接其方法与7股导线相似。
因其线芯股数较多,在直线连接时,可钳去线芯中间几根。
导线连接好以后,为增加其机械强度,改善导电性能,还应进行锡焊处理。
铜芯导线连接处锡焊处理的方法是:先将焊锡放在化锡锅内高温熔化,将表面处理干净的导线接头置于锡锅上,用勺盛上熔化的锡从接头上面浇下。
刚开始时,由于接头处温度低,接头不易沾锡,继续浇锡使接头温度升高、沾锡、直到接头处全部焊牢为止。
最后清除表面焊渣,使接头表面光滑。
5.铝芯导线的连接因铝线容易氧化,且氧化膜电阻率高,所以铝芯导线不宜采用铜
螺栓压接法接线
压接管压接法接线
导线的连接方法。
铝芯导线应采用螺栓压接和压接管压接方法。
螺栓压接法如图3—6示。
此法适用于小负荷的铝芯线的连接。
压接管压接法连接适用较大负荷的多股铝芯导线接法接线的连接 (也适用于铜芯导线),如图3—7所示。
压接时应根据铝芯线的规格选择合适的铝压接管。
先清理干净压接处,将两根铝芯线相对穿入压接管,使两线端伸出压接管30mm左右,然后用压接钳压接。
压接时,第一道压坑应压在铝芯端部一侧。
压接质量应符合技术要求。
绝缘带的包缠方法
6.导线绝缘层的恢复
导线的绝缘层因外界因素而破损或导线在做连接后为保证安全用电,都必须恢复其绝缘。
恢复绝缘后的绝缘强度不应低于原有的绝缘层的绝缘强度。
通常使用的绝缘材料有黄油带、涤纶薄膜带和黑胶带等。
绝缘带包缠的方法如图3—8所示。
做绝缘恢复时,绝缘带的起点应与线芯有两倍绝缘带宽的距离。
包缠时黄蜡带与导线应保持一定倾角,即每圈压带宽的1/2。
包缠完第一层黄蜡带后,要用黑胶布带接黄蜡带尾端再反方向包缠一层,其方法与前相同,以保证绝缘层恢复后的
绝缘性能。
其它接线如下。
