高压介质损耗测试仪

合集下载

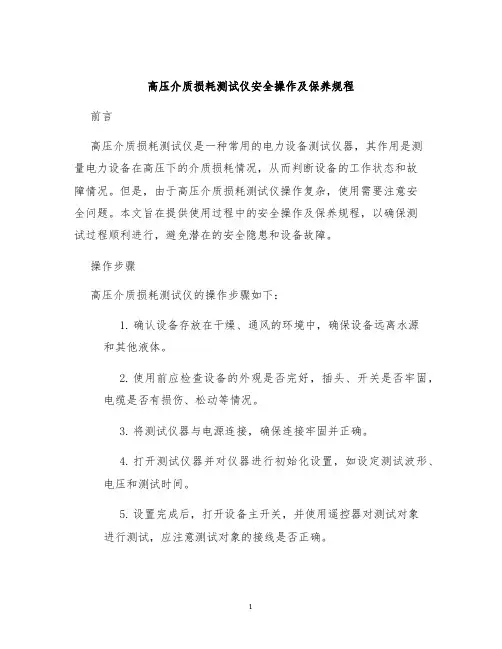

高压介质损耗测试仪安全操作及保养规程

高压介质损耗测试仪安全操作及保养规程

高压介质损耗测试仪安全操作及保养规程前言高压介质损耗测试仪是一种常用的电力设备测试仪器,其作用是测量电力设备在高压下的介质损耗情况,从而判断设备的工作状态和故障情况。

但是,由于高压介质损耗测试仪操作复杂,使用需要注意安全问题。

本文旨在提供使用过程中的安全操作及保养规程,以确保测试过程顺利进行,避免潜在的安全隐患和设备故障。

操作步骤高压介质损耗测试仪的操作步骤如下:1.确认设备存放在干燥、通风的环境中,确保设备远离水源和其他液体。

2.使用前应检查设备的外观是否完好,插头、开关是否牢固,电缆是否有损伤、松动等情况。

3.将测试仪器与电源连接,确保连接牢固并正确。

4.打开测试仪器并对仪器进行初始化设置,如设定测试波形、电压和测试时间。

5.设置完成后,打开设备主开关,并使用遥控器对测试对象进行测试,应注意测试对象的接线是否正确。

6.测试完成后,关闭设备主开关及测试仪器,并将设备和电缆收拾好,存放在干燥通风的地方。

安全注意事项1.操作前必须检查设备是否完好,避免因损坏或松动而导致的电击或其他伤害。

2.操作时应确定设备工作在稳定电压状态,未进行电流测试,以防止电击等设备损伤。

3.操作时应穿戴绝缘性能良好的防静电衣、靴和手套,以防止由于静电引起的伤害。

4.操作时应严格按照操作步骤进行,禁止改变操作流程或拆卸设备。

5.操作时应注意避免设备受到撞击、颠簸,以防止设备损坏。

6.操作时应保持设备干燥,防止设备受潮而引起设备损坏。

保养方法1.操作结束后要及时将设备收拾整齐,存放在干燥、通风的环境中。

2.定期清理设备外表和电缆,以保持设备干净。

3.避免将设备放置在潮湿、热环境中,以延长设备寿命。

4.若设备使用不当或遭遇损坏,应及时修理或更换设备,以避免设备损坏或因使用不当导致人身伤害。

结论高压介质损耗测试仪广泛应用于电力设备测试领域,但其操作过程涉及到安全问题,使用时必须严格遵守操作规程,加强设备保养,以确保设备在工作中的安全和长期可靠性。

AI-6000F介质损耗测试仪

AI-6000F介质损耗测试仪

AI-6000F介质损耗测试仪AI-6000F介质损耗测试仪AI-6000F介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。

仪器为一体化结构,内置介损测试电桥,可变频调压电源,升压变压器和SF6 高稳定度标准电容器。

测试高压源由仪器内部的逆变器产生,经变压器升压后用于被试品测试。

频率可变为45Hz或55Hz,55Hz或65Hz,采用数字陷波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。

同时适用于全部停电后用发电机供电检测的场合。

该仪器配以绝缘油杯可测试绝缘油介质损耗。

AI-6000F全自动介质损耗仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。

仪器为一体化结构,内置介损测试电桥,可变频调压电源,升压变压器和SF6 高稳定度标准电容器。

测试高压源由仪器内部的逆变器产生,经变压器升压后用于被试品测试。

频率可变为45Hz或55Hz,55Hz或65Hz,采用数字陷波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。

同时适用于全部停电后用发电机供电检测的场合。

该仪器配以绝缘油杯可测试绝缘油介质损耗。

1. 超大液晶中文显示仪器配备了大屏幕(105mm×65mm)中文菜单界面,屏显分为左右两部分,左边为功能菜单区,右边为相关状态信息提示,每一步都非常清楚,操作人员不需要专业培训就能使用。

一次操作,微机自动完成全过程的测量,是目前非常理想的介损测量设备。

2. 海量存储数据仪器内部配备有日历芯片和大容量存储器,能将检测结果按时间顺序保存,随时可以查看历史记录,并可以打印输出;3. 科学先进的数据管理仪器数据可以通过U盘导出,可在任意一台PC机上通过我公司专用软件,查看和管理数据并可生成工作报告。

4. 多种测试模式仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试;在外标准外高压情况下可以做高电压(大于10kV)介质损耗。

高压介质损耗测试仪(英文)

高压介质损耗测试仪(英文)

FS3001高压介质损耗测试仪(FS3001 High Voltage Dielectric Loss Tester)∙产品标准: DL/T 962-2005∙试验标准: DL/T 596-2005∙产品概要:自动/手动调谐,独特高压脱谐保护,安全可靠!◆ Brief IntroductionFS3001 high precision anti-interference dielectric loss tester adopts the latest anti-interference inverter technology.The operation is simple and safe,and the testing data is accurate.The instrument is in line with the new standard of the power industry DL/T 962-2005 “high voltage dielectric loss tester general technical conditions ”. tanδtesting is one of the most sophisticated,the most important and the most common testing methods in the insulation test of power system. Tgδtesting can effectively reflect the problems of insulator’s damp,insulator’s stratifying,penetrativity conductive channel,insulator’s ageing and so on.But the conventional test instrument has a lot of disadvantages such as complicated wiring,weak anti-interference ability,big anti connection test data errors and so on,when it tests tgδvalue.◆ Product Features☆ A variety of testing methods:users can choose positive / reverse wiring, internal / external standard capacitor and internal / external test voltage to test,and the tester can measure CVT and can be adapt to different on-site requirements.☆Built SF6 standard capacitor inside,TG δ <0.005%,small air humidity effect.☆Strong anti-interference ability: the tester adopts the latest anti-interference technology ,which can effectively eliminate the interference effect on testing result,and it is suitable for strong interference on-site test under 500kV and below 500kV voltage.☆While there is high voltage short circuit and sudden power failure,the instrument can quickly cut off the high voltage, and give out a warning .☆Good testing repeatability,the accuracy is not influenced by voltage☆Integrated structure, moderate weight, easy to carry☆Large LCD screen, menu prompting operation, easy to convenient.☆Built printer inside to print and save testing data.☆High voltage cable is connected to the tested product to ensure safety.The instrument will alarm if it is ungrounded.◆ Technical parameters☆Working environment :temperature: 0~40 ℃ (when the temperature exceeds 20 ℃± 5 ℃, the change will not exceed 1/2 of the basic error limit each change of 10 ℃ ). Humidity :30%~85%☆ Power supply :voltage :220±10%V ;frequency :50±1Hz☆ Size :450 mm ×330 mm ×380 mm.☆ Weight :≤16kg☆ Power loss :not more than 40VA☆ Measurement range :1.Tg δ testing range :0~1;resolution :0.00012.Cx resolution :0.01PF ,and the testing range is shown as follows :(1)Internal connection mode(2)External connection modeThe maximum test voltage of external booster mode :10kV ;The maximum test voltage of “external connection Cn ” mode (external connection to high voltage ,external connection to standard capacitor) depends on standard capacitor and tested instrument.The maximum current of standard loop circuit is 50mA (In=U ω Cn);the maximum current of tested subjects ’loop circuit is 2A (Ix=U ωC).☆ Inside booster ’s output abilityBasic testing errorWhen the temperature is 20 ± 5 ℃ and the humidity is 30%~85%,the basic testing errors conform to the following table :.◆Alternative Nameanti-interference high voltage dielectric loss tester,dielectric loss tester,dielectric loss factor testing instrument,tgδtester,tan tester。

介质损耗测试仪标准

介质损耗测试仪标准

介质损耗测试仪标准
介质损耗测试仪的标准可能因不同的仪器型号和用途而有所不同。

一般来说,介质损耗测试仪的标准包括以下几项:
1.频率范围:介质损耗测试仪的频率范围是指该仪器能够测量的电信号的频率范围。

不同型号的介质损耗测试仪可能有不同的频率范围,例如10Hz至1GHz。

2.精度:介质损耗测试仪的精度是指该仪器在测量介质损耗时的误差大小。

一般来说,介质损耗测试仪的精度越高,测星结果越准确。

3.测虽范围:介质损耗测试仪的测量范围是指该仪器能够测量的介质损耗值的范围。

不同型号的介质损耗测试仪可能有不同的测量范围,例如1 ~ 460pF.
4.其他参数:除了上述几个标准外。

介质损耗测试仪还有其他一些参数。

例如主电容调节范围、电容准确度、信号源频率要盖范围、型号频率指示误差等。

需要注意的是。

不同型号的介质损耗测试仪可能有不同的标准,因此在使用时应该根据具体型号和使用要求来确定相应的标准。

此外,为了保证测星结果的准确性,还应该注意仪器的使用方法和保养。

制定:审核:批准:。

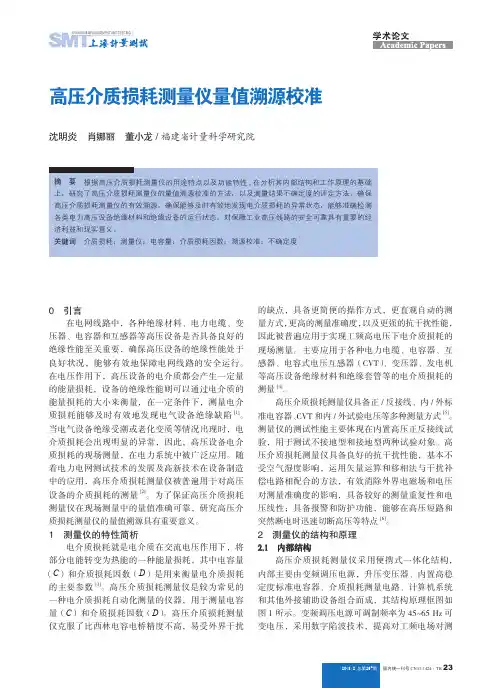

高压介质损耗测量仪量值溯源校准

高压介质损耗测量仪量值溯源校准

高压介质损耗测量仪量值溯源校准沈明炎 肖娜丽 董小龙 / 福建省计量科学研究院摘 要 根据高压介质损耗测量仪的用途特点以及功能特性,在分析其内部结构和工作原理的基础上,研究了高压介质损耗测量仪的量值溯源校准的方法,以及测量结果不确定度的评定方法。

确保高压介质损耗测量仪的有效溯源,确保能够及时有效地发现电介质损耗的异常状态,能够准确检测各类电力高压设备绝缘材料和绝缘设备的运行状态,对保障工业高压线路的安全可靠具有重要的经济利益和现实意义。

关键词 介质损耗;测量仪;电容量;介质损耗因数;溯源校准;不确定度0 引言在电网线路中,各种绝缘材料、电力电缆、变压器、电容器和互感器等高压设备是否具备良好的绝缘性能至关重要,确保高压设备的绝缘性能处于良好状况,能够有效地保障电网线路的安全运行。

在电压作用下,高压设备的电介质都会产生一定量的能量损耗,设备的绝缘性能则可以通过电介质的能量损耗的大小来衡量,在一定条件下,测量电介质损耗能够及时有效地发现电气设备绝缘缺陷[1]。

当电气设备绝缘受潮或老化变质等情况出现时,电介质损耗会出现明显的异常,因此,高压设备电介质损耗的现场测量,在电力系统中被广泛应用。

随着电力电网测试技术的发展及高新技术在设备制造中的应用,高压介质损耗测量仪被普遍用于对高压设备的介质损耗的测量[2]。

为了保证高压介质损耗测量仪在现场测量中的量值准确可靠,研究高压介质损耗测量仪的量值溯源具有重要意义。

1 测量仪的特性简析电介质损耗就是电介质在交流电压作用下,将部分电能转变为热能的一种能量损耗,其中电容量(C)和介质损耗因数(D)是用来衡量电介质损耗的主要参数[3]。

高压介质损耗测量仪是较为常见的一种电介质损耗自动化测量的仪器,用于测量电容量(C)和介质损耗因数(D)。

高压介质损耗测量仪克服了比西林电容电桥精度不高,易受外界干扰的缺点,具备更简便的操作方式,更直观自动的测量方式,更高的测量准确度,以及更强的抗干扰性能,因此被普遍应用于实现工频高电压下电介质损耗的现场测量。

高压介质损耗测试仪的使用者应有常识

高压介质损耗测试仪的使用者应有常识

高压介质损耗测试仪的使用者应有常识高压介质损耗测试仪是一种用于发电机、变压器、电缆等电力设备中高压电器材料的介电损耗和介电常数测量的仪器。

使用这种测试仪器需要确定的专业学问和技能才能达到精准的测量效果。

在使用高压介质损耗测试仪之前,使用者需要把握一些相关的学问,以便正确地操作和维护这个仪器。

基本原理高压介质损耗测试仪是通过将待测电器材输入测试仪器中,通过高压直流电压激励电器材料,测量电器材料在直流电压下的电场强度和电流,或在交流电压下的感应电流,从而测量材料的介电损耗和介电常数。

使用前的注意事项使用高压介质损耗测试仪之前,需要注意以下几个方面:1. 与电器设备搭配在对电器材料进行介质损耗和介电常数测量时,要依据实际情况选择适当的测试仪器,并与待测电器设备搭配使用。

测试时应确保测试仪器的输入和输出线路正确连接,并加强绝缘,防止电路短路和触电事故。

2. 操作规程在学习使用高压介质损耗测试仪之前,需要了解设备的规格、型号、操作方法、操作规程及使用注意事项,特别是要了解使用安全事项和显现故障时的排出方法,以确保工作的高效性和安全性。

3. 仪器校准在使用高压介质损耗测试仪之前,需要对仪器进行校准,以确保测试结果的精准性。

校准应依照设备要求的方法和标准进行,人员应有资质并严格依照标准操作,定期进行校准和维护工作,保障设备的正常工作。

使用中需要注意的事项使用高压介质损耗测试仪时,还需要注意以下事项:1. 使用场所在使用高压介质损耗测试仪时,应选择干燥、通风良好、无粉尘、无化学腐蚀和电磁干扰的场所,确保测试结果的稳定和精准。

2. 操作人员高压介质损耗测试仪是一种高压电器仪表,一般情况下,只能由经过专业培训并持证上岗的人员操作,确保测量结果和人员安全。

3. 空载测量在使用高压介质损耗测试仪进行空载测量时,应加强对处在测试区域内的人员和设备的保护,确保其安全;同时,为了削减测量误差,应尽量削减影响测量的外部干扰。

4. 负载测量在进行负载测量时,应加强电压调整和稳定装置的运行管理,保证测量结果的精准性;同时,在测量过程中应注意测量设备所受的负载,以避开电器材料发生损坏。

介质损耗测试仪正接法测试过程与方法

介质损耗测试仪正接法测试过程与方法

时基电力介质损耗测试仪正接法测试过程与方法什么是正接法正接法是用于测量高压电气设备介质损耗因数(δ)的一种接线方法,与正接法相对的还有‘反接法’,正接法测量介质损耗因数值小,反接法测量介质损耗因数值偏大,与反接法相比,正接法测试可以有效的减少防晕层表面电阻对介质损耗因数测试值的影响。

现场测量时,根据被试设备接地情况正确选择正接法或反接法。

正接法接线流程方法当被试设备的低压测量端或二次端对地绝缘时,采用该方法。

将红色专用高压电缆从仪器后侧的HVx端上引出,高压屏蔽线皮接被试设备高压端。

将黑色专用低压电缆从仪器面板上的Cx端引出,低压芯线接被试设备低压端L 如下图,低压屏蔽线接被试设备屏蔽端E。

(试品无屏蔽端则悬空)HVx及Cx 的芯线与屏蔽线之间严禁短接,否则无法取样,无法测量。

时基电力按照上图接好连接线之后,打开主机电源,屏幕显示主界面菜单,选择测量方式,该仪器提供两种测量方式,a:工频,b:异频测量,工频测量时在现场无干扰或者干扰较小时所采取的测量方式,它相对异频测量法效率要高,如果对仪器的原理不是特别了解,建议您选择异频方式测量,其次,选择测量方式,除了上述正接法,反接发之外还有一种是CVT的接法,按照实际的接线方式选择测量方式,随着CVT互感器越来越多,我们在后期也会更新一部分相关的技术文章,再次,选择测量电压,互干器、电力变压器的介质损耗测量建议选用10kv。

介质损耗测试仪全自动抗干扰介质损耗测试仪是用于工频高压作用下,测量绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切值(tgδ)和电容值(Cx);最高可输出电压10kv,采用47.5、52.5双频和50Hz测量,精度更高,对抗干扰能力更强,介质损耗测试仪可用正、反接线方法测量不接地或直接接地的高压时基电力电气参数,也可用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量。

介质损耗测试仪工作原理

介质损耗测试仪工作原理

介质损耗测试仪工作原理介质损耗测试仪的工作原理基于电容器的等效电路理论。

在测试中,通过将被测试的材料置于电容器内,形成并联的电容,然后通过电源施加一个交流电压。

该交流电压会在电容器中产生一个交变电场。

在正弦交流电场的作用下,材料中的分子和离子被激发并导致电流流动,这就引起了介质损耗。

通过测量电流和电压的相位差,可以计算出材料的电能损耗和介电损耗。

具体来说,介质损耗测试仪由以下主要部件组成:1.电源:用于提供测试中所需的交流电源,通常是一种高频电源。

2.电容器:用于容纳被测试的材料,并形成电容。

电容器的结构和材料有多种选择,以满足不同测试需求。

3.分析仪:用于测量电压和电流,并计算出材料的损耗值。

分析仪通常包括示波器、电压和电流传感器等。

示波器用于测量电流和电压的相位差,电压和电流传感器则用于将电压和电流转换为电信号,并输入到分析仪中进行处理。

在进行测试时,首先将被测试的材料放置在电容器的电极之间,然后将电容器连接到电源提供的交流电源上。

电源产生的交流电压会在电容器中产生一个正弦交变电场。

同时,分析仪测量电流和电压的信号,并计算出相位差。

根据基本的电容和电感理论,如果材料是理想绝缘体,即没有电能损耗,那么电流和电压的相位差为零。

但是,在实际测试中,由于电介质材料总会有一定的电导率,因此会导致电能损耗,从而引起电流和电压的相位差。

通过测量电流和电压的相位差,可以得到材料的损耗角,即电流滞后于电压的程度。

根据基本的三角函数关系,可以计算出材料的电能损耗和介电损耗的值。

电能损耗表示材料中电能转化为热能的程度,介电损耗表示材料吸收和耗散电磁能量的能力。

通过介质损耗测试仪的工作原理,可以对绝缘材料的质量和性能进行评估。

测试结果可以帮助确定绝缘材料的有效寿命和可靠性,并为绝缘系统的设计和运行提供参考依据。

变压器介质损耗测试仪使用说明书

变压器介质损耗测试仪使用说明书

一、变压器介质损耗测试仪概说变压器介质损耗测试仪是一种先进的测量介质损耗(tgδ)和电容容量(Cx)的仪器,用于工频高压下,测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗(tgδ)和电容容量(Cx )。

它淘汰了QSI高压电桥,具有操作简单、中文显示、打印,使用方便、无需换算、自带高压,抗干扰能力强等优点。

JSY—03体积小、重量轻,是我厂的第三代智能化介质损耗测试仪。

二、变压器介质损耗测试仪技术指标1.环境温度:0~40℃(液晶屏应避免长时日照)2.相对湿度:30%~70%3.供电电源:电压:220V±10%,频率:50±1Hz5.输出功率:1KVA6.显示分辨率:4位7.测量范围:介质损耗(tgδ):0-50%电容容量(Cx)和加载电压:2.5KV档:≤300nF(300000pF)3KV档:≤200nF(200000pF)5KV档:≤76nF(76000pF)7.5KV档:≤34nF(34000pF)10KV档:≤20nF(20000pF)8.基本测量误差:介质损耗(tgδ):1%±0.07%(加载电流20μA~500mA)正接介质损耗(tgδ):2%±0.09%(加载电流5μA~20μA)反接电容容量(Cx):1.5%±1.5pF三、变压器介质损耗测试仪结构仪器为升压与测量一体化结构,输出电压2.5KV~10KV五档可调,以适应各种需要,在测量时无需任何外部设备。

接线与QSI电桥相似,但比其方便。

图一为仪器操作面板图,图二为仪器接线端面图。

⑴显示窗————————液晶显示屏。

⑵试验电压选择开关———当开关置于“关”时,仪器无高压输出。

⑶操作键盘———————选择测量方式、起动、停止、打印等操作。

⑷电源插座———————保险丝用5A。

⑸电源开关———————电源通断。

⑹起动灯————————指示高压输出。

⑺打印机————————打印测试结果。

介质损耗标准器

介质损耗标准器

介质损耗标准器(简称介损标准)是一种用于测量和校准介质损耗因数(D.F)的设备。

它通常由一个高压电容器和一个电阻器组成,通过测量电容器两端的电压和电流,可以计算出介质的损耗因数。

介损标准器具有高精度和高稳定性,可以用于测量各种绝缘材料的介质损耗因数。

它广泛应用于电力、电子、通信、航空航天等领域,用于评估绝缘材料的性能和质量。

在使用介损标准器时,需要注意以下几点:
1. 确保设备接地良好,以避免电击危险。

2. 在测量前,需要对设备进行校准,以确保测量结果的准确性。

3. 在测量过程中,需要保持稳定的电压和电流,以避免对测量结果的影响。

4. 在测量结束后,需要及时关闭设备,以避免对设备造成损坏。

总之,介损标准器是一种高精度、高稳定性的测量设备,可以用于评估绝缘材料的性能和质量。

在使用时需要注意安全和准确性。

介质损耗测试仪技术指标

介质损耗测试仪技术指标

介质损耗测试仪技术指标介质损耗测试仪(Dielectric Loss Tester)是用于测量材料在电磁场作用下的耗散功率的测试仪器,广泛应用于各种工业领域,如电子、电力、无线通讯等。

本文将介绍介质损耗测试仪的技术指标,包括测试频率范围、测试精度、测量范围等方面的内容。

测试频率范围介质损耗测试仪的测试频率范围是指测试仪器可测量电磁场中信号的频率范围。

这是决定测试仪器使用范围以及材料性能测试准确度的重要指标之一。

对于不同的应用场景,测试频率范围也有所不同。

通常,测试频率范围为10Hz至1GHz,可以用于测试不同材料(例如电容器、电感器、纤维材料等)在不同电场频率下的损耗情况。

测试精度介质损耗测试仪的测试精度是指测试仪器在不同测试条件下所能达到的最小误差。

这是影响测试仪器性能好坏的重要指标之一。

介质损耗测试仪的测试精度通常以测量误差百分比(Measurement Error)表示。

测试误差百分比通常以材料介电常数和介质损耗值为准,通常精度可以为±0.1%或更高。

同时,测试仪器还需具备良好的稳定性和重复性,以确保测试结果的准确性。

测量范围介质损耗测试仪的测量范围是指测试仪器所能测试的不同材料介电损耗值的范围。

这是决定测试用途、应用场景以及测试结果准确度的重要指标之一。

对于不同的应用场景,测试仪器的测量范围也有所不同。

如对于高频领域中介电常数和介质损耗测试仪器,测量范围最高可达到10^(-6),此时,测试仪器能够对介电常数和介质损耗的各种参数进行全方位、多角度的测试,提高测试效率和准确度。

此外,介质损耗测试仪还需要具备良好的稳定性、可靠性和易用性等功能,以确保测试的准确性和可操作性,并满足用户不断提升测试质量的要求。

总结介质损耗测试仪是进行材料电特性测试的重要设备之一,其中的测试指标也是影响测试仪器好坏、性能优劣的重要因素。

本文介绍了介质损耗测试仪的测试频率范围、测试精度、测量范围等方面的技术指标,并强调了稳定性、重复性、可靠性和易用性等功能的重要性。

高压电缆介损测试仪使用方法

高压电缆介损测试仪使用方法

高压电缆介损测试仪使用方法
高压电缆介损测试仪的使用方法如下:
1. 测量前准备:将仪器接地,保证仪器外壳处于地电位上。

2. 正接线测试:将高压电缆插头插入仪器后门HV插座中,将另一端的红色大钳子夹到被测试品的高端引线上,黑色小钳子悬空或夹在红色大钳子上。

将CX低压电缆插入CX插座中,另一端的红色夹子夹试品的低端,黑色夹子悬空或接屏蔽装置。

3. 反接线测试:将高压电缆插头插入后门HV插座中,将另一端的红色大钳子夹到被测试品的高端引线上,红色小钳子悬空或接屏蔽装置。

Cx插座不用。

4. 开始测试:接通电源,打开仪器“开关”按钮,仪器开始自检。

选择接线方式“正接”或“反接”,选择试验电压(通常为10KV),打开高压允许开关仪器开始测试。

5. 试验时注意安全:操作人员手放于“开关”按钮或“高压允许”按钮上,时刻关注周围情况,巡视人员应加强巡视,负责人履行监护制度。

6. 试验结束并记录数据:试验完毕,仪器自动降压到零,打印并记录试验数据。

7. 清理现场:检查数据可靠性。

检查完毕后拆除试验接线,先拆接线后拆地线。

并清理试验现场。

请注意,使用高压电缆介损测试仪需要一定的专业知识和经验,非专业人员请勿擅自操作。

介质损耗测试仪工作原理

介质损耗测试仪工作原理

介质损耗测试仪工作原理介质损耗测试仪是一种用于测量材料或介质在电磁场中的耗散特性的仪器。

它通过测量电磁波在材料中传播时的损耗来确定材料对电磁波的吸收能力。

介质损耗测试仪通常包括一个高频发射源、一个接收系统、一个控制电路和一个显示和记录系统。

介质损耗测试仪的工作原理是通过测量材料对电磁波的吸收和散射来确定介质的损耗情况。

当高频发射源激发电磁波并将其传播到被测材料中时,电磁波会与材料的微观结构相互作用,导致能量的损耗和转化。

一部分电磁波被吸收并转化为热能,而另一部分电磁波则被材料散射或反射。

测量过程中,控制电路控制发射源的输出功率和频率,并从接收系统中接收和分析传输和接收的电磁波信号。

接收系统通常包括一个天线、一个接收器和一个检测器。

天线负责接收被测材料中传播的电磁波,并将其转换成电信号。

接收器负责放大接收到的电信号,并将其传输给检测器进行后续处理。

检测器的主要功能是测量接收到的电信号的强度和相位差,并将其转换成数字信号。

这些数据可以用于计算材料的复电导率和复相对磁导率。

从复电导率和复相对磁导率可以推导出材料的损耗情况,即材料对电磁波的吸收能力。

通过测量不同频率下的损耗情况,可以得到材料的频率响应特性。

显示和记录系统负责显示和记录测试结果。

它可以显示材料的频率响应曲线,并提供其他相关测量参数,如材料的损耗因素、相对磁导率和相对介电常数等。

同时,可以将测试结果记录下来以便后续分析和比较。

总的来说,介质损耗测试仪的工作原理是通过测量材料对电磁波的吸收和散射来确定材料的损耗情况。

它可以测量材料在不同频率下的损耗特性,并提供相关的测试结果和参数,对于研究和评估材料的电磁性能具有重要的意义。

nsl高压介制损耗测试仪技术通用条件soc

nsl高压介制损耗测试仪技术通用条件soc

高压介制损耗测试仪技术通用条件1 范围本标准规定了采用数字测量技术自动测量的高压介质损耗试仪(以下简称介损仪)的定义、技术要求、试验方法、检验规则以及标志、标签、使用说明书、包装、运输、贮存。

本标准适用于介损仪的生产、检验、使用和维修,也适用绝缘油的损耗测试仪。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而鼓励根据本标准达成协义的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB191包装储运图示标志(EQV ISO780:1997)GB/T6587.2 电子测量仪器温度试验GB/T6587.3 电子测量仪器湿度试验GB/T6587.4 电子测量仪器振动试验GB/T6587.5 电子测量仪器冲击试验GB/T6587.6 电子测量仪器运输试验GB/T6587.7 电子测量仪器基本安全试验GB/T6587.8 电子测量仪器电源频率和电压试验GB/T6592—1996 电工和电子测量设备性能表示GB/T6593 电子测量仪器质量检验规则GB/T11463—1989 电子测量仪器可靠性试验GB/T11436 工业产品保证文件总则JJG183—1992标准电容器JJG563—2004高压电容电桥3 术语和定义3.1高压介质损耗测试仪 high-voltage dielectric loss detector简称介损仪,是指采用高压电容电桥的原理,应用数字测量技术,对介质损耗因数和电容量进行自动测量的一种新型仪器。

3.2正接线方式 measurement of ungrounded test objects一种用于测量不接地的试品的方法,测量时介损仪测量回路处于地电位。

3.3反接线方式 measurement of grounded test objects一种用于测量接地的试品的方法,测量时介损仪测量回路处于高电位。

介质损耗测试仪的原理

介质损耗测试仪的原理

介质损耗测试仪的原理介质损耗测试仪是一种用于测量介质材料电导率和介质损耗因数的仪器。

在电子、通信、电磁兼容等领域中,介质材料的损耗特性是至关重要的,因为它们具有确定电子性能的关键作用。

介质损耗测试仪的原理是基于传输线理论和测量信号的返回损耗的方法来进行电导率和介质损耗因数的测量。

传输线理论传输线理论是介质损耗测试仪中最基本的原理。

由于介质内部存在导体,因此导体和介质之间构成了一条传输线。

介质中的电磁波在传输线上以特定的频率和速率传输。

介质损耗是导体内的热量损耗,导致通过传输线传输的信号弱化,从而影响传输线的行为。

了解传输线理论对理解介质损耗测试仪的原理至关重要。

仪器测量原理介质损耗测试仪主要由信号源、功率计、频率计和一组同时接地钳子组成。

信号源是用于提供测试信号的仪器,功率计用于测量测试信号的功率,并且频率计用于确定测试信号的频率。

同时接地钳子用于将测试信号传输到待测介质材料中。

在介质损耗测试仪中,测试信号与待测介质材料之间形成了一条电路。

这条电路的传输线行为可以被理解为是为短路而设计的。

电流经过待测介质,损耗一部分能量并传输,其余能量返回传输线并被功率计测量。

功率计可以测量测试信号输入和输出之间的差异,从而计算输入和输出功率之间的损耗。

介质损耗因数是介质中电能被损耗的程度的度量。

介质损耗因数的值越大,说明介质对电能损耗的影响越大。

在测试中,通常会使用一定数量的纯银(或另一种金属)作为参比介质。

纯银的电导率已知且相对稳定,可以用来验证仪器的精度。

测试中采用的频率通常是GHz范围内的高频信号,以适应广泛的通信和电子应用。

测试结果介质损耗测试仪的测试结果是介质材料的电导率和介质损耗因数。

对于带有微电子电路的材料,这些测试结果可以帮助开发者预测电路的性能。

对于电子产品的设计者和制造商来说,介质损耗测试仪的测试结果可以帮助他们确定材料的可用性和适用范围。

测试结果也可用于确定材料在高频通信和雷达系统中的使用方式。

介质损耗测试仪操作规程

介质损耗测试仪操作规程

介质损耗测试仪操作规程介质损耗测试仪的操作方法:1. 仪器自带有升压装置,应注意高压引线的绝缘及人员安全,操作人员需严格查阅说明书内容;2. 使用前,仪器必须可靠接地;3. 操作人员在使用介损测试仪前,应当有技术人员对设备进行绝缘检测,以免操作过程中发生意外;4. 测试前,应该确定好设备的耐压等级,正确选择测试仪的升压档位,以防设备被击穿,减小不必要的损失;5. 当测试仪启动以后,如果没有特殊情况下,不允许突然关闭电源,以免引起过压损坏设备;6. 如测试仪进入保护状态(保护灯点亮),请检查输入电压是否过高,被试品是否严重漏电或击穿,此时必须断电后重新开始;7. 仪器所配(Cx)专用高压电缆虽出厂时已检测合格,但测量时仍需远离人体及低压测试线(Zx);8. 2KV/5KV/10KV所指电压为输入为AC220V时的电压;9. 输入电压为AC220V±10%,超出范围都有可能影响测试精度;最大输入电压为AC264V,超过此值会造成永久性损坏,对此厂家不予保修;10. 打印机有可能在搬运过程中因卷纸松动而出现打印卡纸,此时只需将卷纸取出,绕紧后重新装入;11. 仪器应放在干燥处,注意防潮。

精密内置仪器,防剧烈振动;介质损耗测试仪的注意事项:1. 介损测试仪只能在停电的设备上使用;接地端应可靠接在接地网,仪器尽量选择在宽畅,安全可靠的地方使用。

2. 测量过程中如遇危及安全的特殊情况时,可紧急关闭总电源。

3. 为保证测量精度,特别当小电容量试品损耗小时,一定要保证被试设备低压端(或二次端)绝缘良好,在相对湿度较小的环境中测量。

4. 仪器自带有升压装置,应注意高压引线的绝缘距离及人员安全;仪器应可靠接地,接地不好可能引起机器保护或造成危险。

5. 仪器启动后,除特殊情况外,不允许突然关断电源,以免引起过压损坏设备;6. 仪器所配(HVx)专用高压电线虽出厂时已检测合格,但测量时仍需远离人体及低压测试线(Cx);高压芯线与高压屏蔽线均不允许接地和测试回路的低电位部分。

介质损耗测试仪的基本工作原理

介质损耗测试仪的基本工作原理

介质损耗测试仪的基本工作原理介质损耗测试仪的基本工作原理在交流电压作用下,电介质要消耗部分电能,这部分电能将转变为热能产生损耗。

这种能量损耗叫做电介质的损耗。

当电介质上施加交流电压时,电介质中的电压和电流间存在相角差&Psi;,&Psi;的余角&delta;称为介质损耗角,&delta;的正切tg&delta;称为介质损耗角正切。

tg&delta;值是用来衡量电介质损耗的参数。

仪器测量线路包括一标准回路(Cn)和一被试回路(Cx)。

标准回路由内置高稳定度标准电容器与测量线路组成,被试回路由被试品和测量线路组成。

测量线路由取样电阻与前置放大器和A/D转换器组成。

通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等,再由单片机运用数字化实时采集方法,通过矢量运算便可得出试品的电容值和介质损耗正切值。

介质损耗测试仪是一种先进的测量介质损耗(tg&delta;)和电容容量(Cx)的仪器,用于工频高压下,测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗(tg&delta;)和电容容量(Cx)。

它淘汰了QSI高压电桥,具有操作简单、中文显示、打印、使用方便、无需换算、自带高压,抗干扰能力强,测试时间短等优点。

介质损耗测试仪性能特点:1.具有多种测量方式,可选择正/反接线、内/外标准电容器、CVT测量(外接升压器)和内/外试验电压进行测量。

2.抗干扰效果好;能有效地消除强电场干扰对测量的影响,适用于500KV及以下电站干扰现场的试验。

3.压短路和突然断电时,仪器能迅速切断压,并发出警告信息。

4.测量重复性好,电压线性好。

(测量准确度不受电压影响)5.体化结构,重量适中,便于携带。

6.大屏幕中文提示操作,使用方便。

7.仪器自带打印机,及时打印测试数据。

正常工作条件a. 环境温度:0℃~+40℃;b.相对湿度:80%;c.电源:220V;±;22V,50Hz;±;2.5Hz。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

FS3001 变频高压介质损耗测试仪
一、概述
FS3001变频高压介质损耗测试仪用于现场抗干扰介损测量,或试验室精密介损测量。

仪器为一体化结构,内置介损电桥、变频电源、试验变压器和标准电容器等。

采用变频抗干扰和傅立叶变换数字滤波技术,全自动智能化测量,强干扰下测量数据非常稳定。

测量结果由大屏幕液晶显示,自带微型打印机可打印输出。

二、主要功能特点
1、抗干扰能力强
采用变频抗干扰技术,在200%干扰下仍能准确测量,而且测试数据非常稳定。

为适应国外60Hz电网需要,还具有60Hz电源自动识别和55/65Hz自动双变频功能。

2、测量精度高
FS3001不仅能在现场做抗干扰测量,也能满足试验室精密测量要求(如油介损测量)。

其核心是一个精密高压数字电桥,采用全数字处理和电桥自校准等多种先进技术,配合高精度的三端结构标准电容,实现高精度介损测量。

仪器所有量程输入电阻低于2Ω,消除了测量电缆附加电容的影响。

3、多种安全保护措施,确保人身和试验设备安全
高压保护:试品短路、击穿或高压电流波动,能以短路方式高速切断输出。

低压保护:误接380V,电源波动或突然断电,启动保护,不会引起过电压。

接地保护:仪器接地失灵使外壳带危险电压时,启动接地保护。

C V T:高压电压和电流、低压电压和电流四个保护限,不会损坏设备;误选菜单不会输出激磁电压。

防误操作:两级电源开关;电压、电流实时显示;多次按键确认;接线端子高/低压分明;声光报警。

防“容升”:测量大容量试品时会出现电压抬高的“容升”效应,仪器能自动跟踪输出电压,保持试验电压恒定。

抗震性能:仪器采用独特抗震设计,可耐受强烈长途运输震动、颠簸而不会损坏。

高压电缆:为耐高压绝缘导线,可拖地使用。

三、外接附件测量功能
1、外接高压电容器进行高电压介损试验
2、外接液体油杯、控温仪进行绝缘油介损试验
3、外接固体绝缘材料测量电极,测量固体绝缘材料切片的介质损耗。

四、用户可根据需要定制绝缘电阻测量功能
测量方式:电阻/吸收比/极化指数
试验电压:直流100~10000V逐伏设置
电压精度:±(设置值×2%+10V)
短路电流:不小于100mA
测量范围:100kΩ~1000GΩ
测量精度:100kΩ~10GΩ时为5%(试验电压不低于250V)
10GΩ~100GΩ时为5%(试验电压不低于2500V)
100GΩ~1000GΩ时为10%(试验电压不低于10000V)
抗干扰:工频5mA
接线方式:正接线或反接线
快速放电:有
测量时间:电阻约30秒(30~99秒时间可调),吸收比60秒,极化指数10分钟
五、技术指标
准确度:Cx: ±(读数×1%+1pF)
tgδ: ±(读数×1%+0.00040)
抗干扰指标:变频抗干扰,在200%干扰下仍能达到上述准确度
电容量范围:内施高压:3pF~60000pF/10kV 60pF~1μF/0.5kV
外施高压:3pF~1.5μF/10kV 60pF~30μF/0.5kV
分辨率:最高0.001pF,4位有效数字
tgδ范围:不限,分辨率0.001%,电容、电感、电阻三种试品自动识别。

试验电流范围:10μA~1A
内施高压:设定电压范围:0.5~10kV
最大输出电流:200mA
升降压方式:连续平滑调节
试验频率:45、50、55单频
45/55Hz自动双变频
频率精度:±0.01Hz
外施高压:正接线时最大试验电流1A,工频或变频40-70Hz
反接线时最大试验电流10kV/1A,工频或变频40-70Hz CVT自激法低压输出:输出电压3~50V,输出电流3~30A
测量时间:约40s,与测量方式有关
输入电源:180V~270VAC,50Hz±1%,市电或发电机供电
计算机接口:标准RS232接口
打印机:炜煌A7热敏微型打印机
环境温度:-10℃~50℃
相对湿度:<90%
外形尺寸:460×360×350mm
仪器重量:28kg。
