双代号时标网络计划(精)
四、双代号时标网络计划

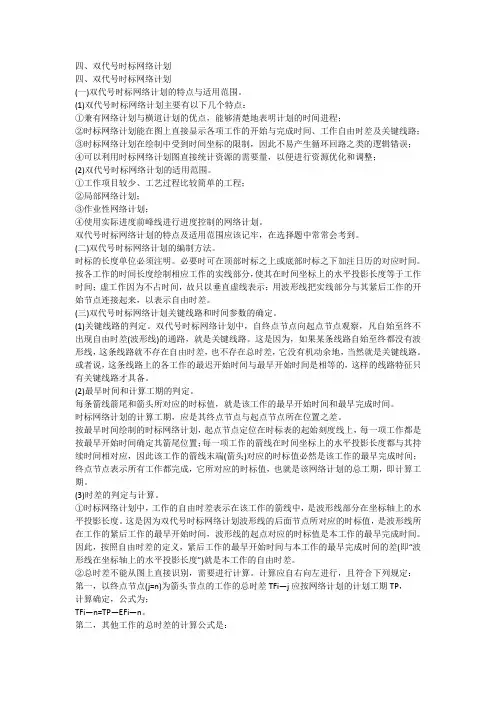

四、双代号时标网络计划四、双代号时标网络计划(一)双代号时标网络计划的特点与适用范围。
(1)双代号时标网络计划主要有以下几个特点：①兼有网络计划与横道计划的优点，能够清楚地表明计划的时间进程；②时标网络计划能在图上直接显示各项工作的开始与完成时间、工作自由时差及关键线路；③时标网络计划在绘制中受到时间坐标的限制，因此不易产生循环回路之类的逻辑错误；④可以利用时标网络计划图直接统计资源的需要量，以便进行资源优化和调整；(2)双代号时标网络计划的适用范围。
①工作项目较少、工艺过程比较简单的工程；②局部网络计划；③作业性网络计划；④使用实际进度前峰线进行进度控制的网络计划。
双代号时标网络计划的特点及适用范围应该记牢，在选择题中常常会考到。
(二)双代号时标网络计划的编制方法。
时标的长度单位必须注明。
必要时可在顶部时标之上或底部时标之下加注日历的对应时间。
按各工作的时间长度绘制相应工作的实线部分，使其在时间坐标上的水平投影长度等于工作时间；虚工作因为不占时间，故只以垂直虚线表示；用波形线把实线部分与其紧后工作的开始节点连接起来，以表示自由时差。
(三)双代号时标网络计划关键线路和时间参数的确定。
(1)关键线路的判定。
双代号时标网络计划中，自终点节点向起点节点观察，凡自始至终不出现自由时差(波形线)的通路，就是关键线路。
这是因为，如果某条线路自始至终都没有波形线，这条线路就不存在自由时差，也不存在总时差，它没有机动余地，当然就是关键线路。
或者说，这条线路上的各工作的最迟开始时间与最早开始时间是相等的，这样的线路特征只有关键线路才具备。
(2)最早时间和计算工期的判定。
每条箭线箭尾和箭头所对应的时标值，就是该工作的最早开始时间和最早完成时间。
时标网络计划的计算工期，应是其终点节点与起点节点所在位置之差。
按最早时间绘制的时标网络计划，起点节点定位在时标表的起始刻度线上，每一项工作都是按最早开始时间确定其箭尾位置；每一项工作的箭线在时间坐标上的水平投影长度都与其持续时间相对应，因此该工作的箭线末端(箭头)对应的时标值必然是该工作的最早完成时间；终点节点表示所有工作都完成，它所对应的时标值，也就是该网络计划的总工期，即计算工期。
双代号时标网络计划总时差与自由时差计算(精)
双代号时标网络计划总时差与自由时差计算的简便方法总结造价相关法规和案例分析考试都会涉及网络图的计算，双代号时标网络图自由时差和总时差的计算是经常考到的，我在学习中总结了一些简单的分析方法，希望可以帮助大家更快更准确的解决双代号时标网络图时间参数的计算。
一、自由时差，双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度，但是有一种特殊情况，很容易忽略，如下图：其中E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差为E与其紧后工作时间间隔的最小值，即E的自由时差为1。
二、总时差。
双代号时标网络图总时差教材中的计算公式=紧后工作的总时差+本工作与该紧后工作之间的时间间隔所得之和的最小值这样计算起来比较麻烦，需要计算出每个紧后工作的总时差，我总结的简单的方法如下：计算哪个工作的总时差，就以哪个工作为起点工作，寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，波形线长度和的最小值就是该工作的总时差。
还是以上面的网络图为例，计算E工作的总时差，以E工作为起点工作，通过E工作的线路有EH和EJ，两天线路的波形线的和都是2，所以此时E的总时差就是2。
再比如，计算C工作的总时差，通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。
4.4 双代号时标网络计划
绘制方法
二、时标网络图的绘制
直接法绘制 直接在带有时间坐标的 网格中绘制
间接法绘制 在计算时间参数基础上 进行绘制
（一）间接绘制法
步骤：
1.绘制（无时标）双代号网络图，计算时间参数， 确定关键线路； 2.确定时间单位，绘制时间坐标； 3.根据时间参数确定各节点位置； 4.依次在各节点间绘出箭线及时差；所有符号在时 间坐标上的水平位置及水平投影必须与其所代表 的时间值相对应，箭线长度不足处以波形线补齐。
时标网络图
1
2
3
5
6
4
练习：
5
5
3
1 5
3
6
2
2
2
2
4
5
6
T
1
2
3
4
56
7
8
9
10
11
1 2
1 3
1 4
1 5
1 6
时
5
标
网
络1
3
4
6
计
划
2
工作 日
1
2
3
4
5
6
7
8
9
10 11
1 2
1 3
1 4
1 5
1 6
三、时标网络图时间参数的判读
（1）最早时间参数： ESi-j =ETi——开始节点所在位置 EFi-j = ESi-j+Di-j ——实线长 （2）计算工期：TC=ETn ——终节点所在位置 （3）自由时差：FFi-j ——波形线的长度 （4）总时差：TFi-j= FFi-j+min[TFj-k] （5）最迟时间参数： LSi-j =ESi-j + TFi-j LFi-j =EFi-j + TFi-j
双代号时标网络图
双代号时标网络图（特点、编制方法、例题）网络搜集整理四、双代号时标网络计划1.双代号时标网络计划的特点双代号时标网络计划是以水平时间坐标为尺度编制的双代号网络计划，其主要特点有：（1）时标网络计划兼有网络计划与横道计划的优点，它能够清楚地表明计划的时间进程，使用方便；（2）时标网络计划能在图上直接显示出各项工作的开始与完成时间，工作的自由时差及关键线路；（3）在时标网络计划中可以统计每一个单位时间对资源的需要量，以便进行资源优化和调整；（4）由于箭线受到时间坐标的限制，当情况发生变化时，对网络计划的修改比较麻烦，往往要重新绘图。
但在使用计算机以后，这一问题已较容易解决。
2.双代号时标网络计划的一般规定（1）时间坐标的时间单位应根据需要在编制网络计划之前确定，可为：季、月、周、天等；（2）时标网络计划应以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差；（3）时标网络计划中所有符号在时间坐标上的水平投影位置，都必须与其时间参数相对应。
节点中心必须对准相应的时标位置；（4）虚工作必须以垂直方向的虚箭线表示，有自由时差时加波形线表示。
3.时标网络计划的编制时标网络计划宜按各个工作的最早开始时间编制。
在编制时标网络计划之前，应先按已确定的时间单位绘制出时标计划表，如表所示。
双代号时标网络计划的编制方法有两种：（1）间接法绘制先绘制出标时网络计划，计算各工作的最早时间参数，再根据最早时间参数在时标计划表上确定节点位置，连线完成，某些工作箭线长度不足以到达该工作的完成节点时，用波形线补足。
（2）直接法绘制根据网络计划中工作之间的逻辑关系及各工作的持续时间，直接在时标计划表上绘制时标网络计划。
绘制步骤如下：1）将起点节点定位在时标表的起始刻度线上。
2）按工作持续时间在时标计划表上绘制起点节点的外向箭线。
3）其他工作的开始节点必须在其所有紧前工作都绘出以后，定位在这些紧前工作最早完成时间最大值的时间刻度上，某些工作的箭线长度不足以到达该节点时，用波形线补足，箭头画在波形线与节点连接处。
第三章 网络计划技术6--双代号时标网络计划
四、关键线路和时间参数
1、关键线路的判定 关键线路的判定： 关键线路的判定 自终点至起点无波线的线路。 2、工期： 、工期： TP＝终点节点时标－起点节点时标。 3、最早开始时间 、最早开始时间： 箭线左边节点中心时标值； 4、最早完成时间： 、最早完成时间： 箭线实线部分的右端或右端节点中心时标值。 5、工作自由时差： 、工作自由时差： 波线水平投影长度。
时间单位 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 网络计划
时间单位
3、实箭线表示工作，虚箭线表示虚工作，自由时 差用波线； 4、节点中心对准刻度线； 5、虚工作必须用垂直虚线表示，其自由时差用波线。
（二）绘制方法
法1：间接绘制法 ： 先绘制一般网络计划并计算出最早时间参数， 再绘时标网络； ① 绘制无时标网络计划图，节点的最早时间 节点的最早时间， 节点的最早时间 确定关键工作及关键线路。如图3-49所示。 ② 根据工期绘制时间坐标轴 时间坐标轴； 时间坐标轴 ③定节点位置 定节点位置； 定节点位置 ④ 依次在各节点后面绘出箭线长度及自由时差 箭线长度及自由时差； 箭线长度及自由时差 ⑤ 用虚箭线 虚箭线将各有关的施工过程连接起来。虚 虚箭线 箭线不为0时，表示该虚工作有自由时差； ⑥找关键线路，时差为0的工作连起来。
P79图 图 3-49
10 E 4
12
6
8
G 3 H 4 8
15
4
4
5
10
0 A 2
1
2
3
C 4 图43-39 5
F I 7 6 4 早 12 6 双 代 号 网 络 及 最11 时 间13 7 8 9 10 3
D 10 6 G 3
双代号时标网络计划
双代号时标网络计划

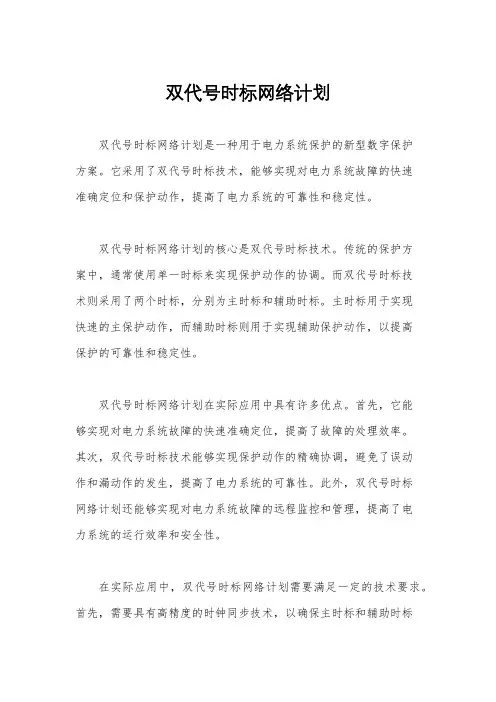

双代号时标网络计划是一种用于电力系统保护的新型数字保护
