2020中考人教版物理：生活用电习题含答案

合集下载

2020年人教版九年级物理全册第十九章《生活用电》测试卷(含答案)

第十九章《生活用电》测试卷一、单选题(共12小题)1.使用测电笔时，有电流通过人体，为了安全，必须使通过人体的电流很小，起到这个作用的元件是()A．金属电极B．绝缘外壳C．高电阻D．氖管2.熔断器盒内的熔丝断了，不可能的原因是()A．熔丝的额定电流太大B．熔丝额定电流太小C．用电器的功率过大D．电路中某处发生短路3.关于保险丝，下列说法正确的是()A．电路中有了保险丝就能起到保险作用B．选用额定电流越小的保险丝，就越安全C．选择适当规格的保险丝，才能够既不妨碍供电，又起到保险作用D．当电路被保险装置切断时，不用检查电路，直接恢复供电，就可以了4.下列几种选择熔丝的方法，其中正确的是()A．电路中最大正常工作电流等于或略小于熔丝额定电流B．电路中最大正常工作电流等于或略大于熔丝额定电流C．电路中最大正常工作电流等于或略小于熔丝熔断电流D．电路中最大正常工作电流等于或略大于熔丝熔断电流5.一旦发现有人触电，下列做法中正确的是()A．立即去找电工B．立即去拉电线C．立即去拉触电人D．立即去切断电源6.制成家用保险丝的材料是()A．电阻率较大而熔点较高的铅锑合金B．电阻率较大而熔点较低的铅锑合金C．电阻率较小而熔点较高的铅锑合金D．电阻率较小而熔点较低的铅锑合金7.如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试a、d两点时，氖管都发光，测试b、c两点时，两点都不能使氖管发光，则故障可能是()A．火线与零线短路B．a、d之间某处断路C．电灯的灯丝断了D．b、c之间某处断路8.关于保险丝，下列说法正确的是()A．做保险丝的材料应该电阻较大熔点高B．做保险丝的材料应该电阻较大熔点低C．做保险丝的材料应该电阻较小熔点低D．必要时找段铜丝代替9.下列关于安全用电的说法中，错误的是()A．电压越高越危险B．避雷针可以防雷C．人出汗后，人体的电阻没有改变D．家庭电路中用电器的金属外壳应接地10.欢欢家的电路简化后如图所示，由该电路可知()A．a线是零线，b线是火线B．电能表是测量用电器总功率的C．电路中的用电器都是并联在电路中的D．三孔插座中上边的那个孔可以不接地11.下列家庭电路中，开关S和电灯L的接线正确的是()A．B．C．D．12.一只鸟落在高压输电线的裸线上不会触电，是由于()A．鸟是绝缘体B．鸟的生命力特别强，能耐高压C．鸟只停在一根电线上，两爪之间的电压很小，通过的电流很小D．电线的电压是安全电压二、填空题(共3小题)13.如图1所示是某商店被查下架的两脚排插，该产品在使用过程中存在着严重的安全隐患，是________．根据国际新标准，插座的双口和三角插口必须分开．如图2所示，目前旧排插已禁止销售使用，旧排插的一孔多用容易造成松动，致使接触不良，铜片发热，塑料绝缘体碳化变成导体，引起电路________．排插面板上的指示灯与后面的插孔是________．(填“串联”或“并联”)14.三孔插座和三脚插头(1)左________右________中________；(2)家用电器的金属外壳一定要________．15.引起家庭电路中电流过大的原因：一是______________，二是___________．经验证明只有___________的电压才是安全的．三、实验题(共1小题)16.认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A档)进行实验(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．四、计算题(共2小题)17.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)18.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？五、作图题(共3小题)19.将下列符号填入图所示的电路图空缺处．20.请将如图所示的三孔插座正确地连接在电路中．21.请用笔画线表示导线，将图中的插座(插座准备接大功率用电器)接入家庭电路中．答案解析1.【答案】C【解析】当通过人体的电流过大时，会造成对人体的危害，串联一个高值电阻后，由欧姆定律可知，电路中的电流较小，不会对人体造成伤害．即串联高值电阻的目的是限制使用测电笔时通过人体的电流．2.【答案】A【解析】A、熔丝的额定电流太大，比电路中的最大电流大，熔断器的熔丝不会熔断，故符合题意；B、熔丝的额定电流太小，比电路中的最大电流小，熔断器的熔丝会熔断；故不符合题意；C、用电器的功率过大会导致家庭电路中电流过大，导致熔丝熔断，故不符合题意；D、电路中某处发生短路会导致家庭电路电流过大，导致熔丝熔断，故不符合题意；3.【答案】C【解析】A、说法错误，只有合适的保险丝才能起到保护作用；B、说法错误，小了容易造成断电；C、说法正确；D、说法错误，应先检查故障的原因．4.【答案】A【解析】保险丝串联在电路中，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，故应使保险丝的额定电流等于或略大于电路中的最大正常工作电流.5.【答案】D【解析】A、当人体触电后能够承受的电流是有限的，电流达到100 mA时，3 s的时间就可以使人窒息，心脏停止跳动，立即去找电工不符合触电急救措施，所以选项A不正确．B、人是导体，有人触电时用手去拉电线，人体间接接触火线同样会发生触电事故，所以选项B不正确．C、人是导体，有人触电时用手去拉触电人，人体间接接触火线同样会发生触电事故，所以选项C 不正确．D、发现有人触电立即去切断电源，符合触电急救措施，所以选项D正确．6.【答案】B【解析】保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需要用电阻率大、熔点低的材料制作，故选项B符合题意，选项ACD不符合题意．7.【答案】C【解析】如图，闭合开关后，发现电灯L不亮用测电笔测试时，发现在a、d两处时，氖管都发光，说明a、d都与火线连通；测b、c两点时，氛管都不发光，说明b、c处不与火线连通，则故障可能是c、d之间发生了断路，故选项C符合题意．8.【答案】B【解析】A、根据焦耳定律可知保险丝应由电阻大、熔点低的材料制成；故A、C错误，B正确；D、铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时，自动切断电路，故D错误．9.【答案】C【解析】A、由欧姆定律得，电压越高越危险，A正确；B、避雷针可以将雷中带的电引到地下，可以防雷，B正确；C、人出汗后，人体的电阻会发生改变，C错误；D、家庭电路中用电器的金属外壳应接地，这样可以防止外壳漏电而发生触电事故，D正确．10.【答案】C【解析】A、据题意和图中的标注可知，用电器的开关应该接在火线上，所以和开关相连的那根线是火线，即a线是火线，b线是零线，故A错误；B、电能表是测量电路中消耗电能的仪器，不是测量电功率的，故B错误；C、家庭电路中各个用电器是互不影响的，所以是并联的关系，故C正确；D、三孔插座的接法是左零右火上接地，故三孔插座中上边的那个孔接地线，故D错误．11.【答案】D【解析】A、开关与灯泡并联，闭合开关后会造成电源短路，故A错误；B、开关与灯泡都串联在了火线上，无法形成电流回路，故B错误；C、开关接在了灯泡与零线之间，断开开关时，灯泡处仍带电，这样不安全，故C错误；D、开关与灯泡串联，且开关要接在火线与灯泡之间，故D正确．12.【答案】C【解析】落在高压线上的鸟儿不会触电死亡，是因为鸟儿双脚落在同一条导线上，几乎没有电流流过鸟的身体，所以不会被电死，故A、B、D不符合题意，只有C符合题意；13.【答案】排插没有接地线短路并联【解析】(1)根据图1可知，排插中有三孔插座，而插头只有两角，因此排插没有接地线；无法将用电器的金属外壳与大地相连，存在安全隐患．(2)旧排插的一孔多用容易造成松动，致使接触不良，铜片发热，塑料绝缘体碳化变成导体，引起电路短路．(3)由生活经验可知，如果指示灯损坏，各插孔仍能工作，说明它们互不影响，是并联的．14.【答案】零火接地接地线【解析】(1)三孔插座的口决是：左零右火中接地；(2)家用电器的金属外壳一定要接地线．15.【答案】电路总功率过大电路发生短路不高于36 V【解析】引起家庭电路中电流过大的原因：一是电路总功率过大，二是电路发生短路．经验证明只有不高于36 V的电压才是安全的．16.【答案】(2)发光有(3)A很大相同正热【解析】解：进行实验(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；分析论证当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．故答案为：17.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，灯泡的实际功率为P实＝＝＝95.5 W，因为P实＜P额所以灯泡亮度将变暗．(2)通过输电线的电流为I＝＝＝40 A，由于输电线与用户是串联，所以电流相等，输电线两端的电压为U线＝220 V－215 V＝5 V，输电线的电阻为R线＝＝＝0.125 Ω，输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．18.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：I1＝＝≈4.55 A；(2)电能表允许家用电器同时工作的最大功率P＝UI＝220 V×10 A＝2 200 W，因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，所有，明明家的电路允许安装这样一台空调．答：(1)使用这台空调时，通过它的电流是4.55 A；(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．【解析】(1)根据P＝UI求出空调使用时通过的电流；(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．19.【答案】【解析】开关接在电灯与火线之间是为在开关断开时，灯座上没有电，熔断器的作用是在电路中电流过大时，自动切割电源，防止事故的发生．20.【答案】【解析】由图可知：最下面的线带地线标志，为地线；开关所接的线为火线；中间为零线；三孔插座接线方法左零右火上接地21.【答案】【解析】三孔插座的上面的孔接地线，左孔接入零线，右孔解火线．。

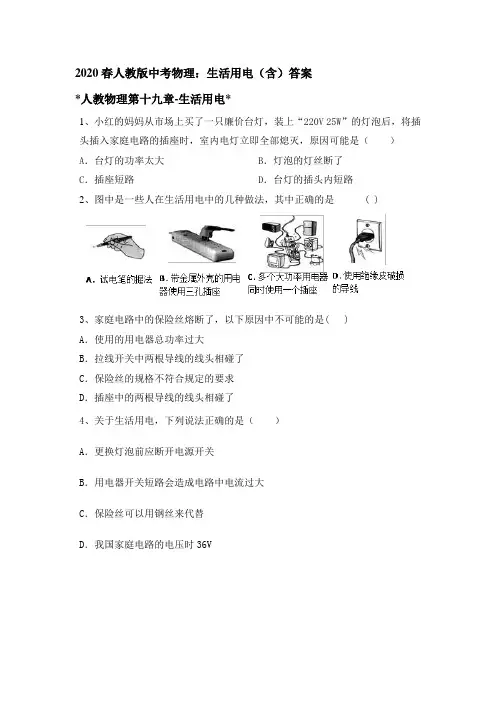

2020春人教版中考物理：生活用电练习含答案

2020春人教版中考物理：生活用电（含）答案*人教物理第十九章-生活用电*1、小红的妈妈从市场上买了一只廉价台灯，装上“220V 25W”的灯泡后，将插头插入家庭电路的插座时，室内电灯立即全部熄灭，原因可能是（）A．台灯的功率太大B．灯泡的灯丝断了C．插座短路D．台灯的插头内短路2、图中是一些人在生活用电中的几种做法，其中正确的是 ( )3、家庭电路中的保险丝熔断了，以下原因中不可能的是( )A．使用的用电器总功率过大B．拉线开关中两根导线的线头相碰了C．保险丝的规格不符合规定的要求D．插座中的两根导线的线头相碰了4、关于生活用电，下列说法正确的是（）A．更换灯泡前应断开电源开关B．用电器开关短路会造成电路中电流过大C．保险丝可以用钢丝来代替D．我国家庭电路的电压时36V5、图中是一些人在生活用电中的几种做法，其中正确的是6、现要安装“220V 25W”灯泡25只，应选择的保险丝规格是( )A．熔断电流为3A的保险丝 B．额定电流为3A的保险丝C．熔断电流为5A的保险丝 D．额定电流为5A的保险丝7、关子家庭电路和安全用电，下列说法正确的是（）A．开关接在零线和灯泡之间B．三脚插头的用电器也可插入两孔插座工作C．家庭电路中，插座和各用电器之间是并联的D．用电器不慎起火后，应立即用水灭火8、盛夏时节，正值用电高峰，电力供应紧张，政府鼓励市民节约用电，下列不属于节约用电的是A．随手关灯 B．使用大功率的电炉烧水C．使用高效节能灯 D．电视机不用时拔下插头9、暑期是用电高峰期，电路火灾时有发生，起因都是电路“超负荷”，金属导线温度过高引燃了外面的绝缘皮。

请根据学过的物理知识判断，“超负荷”是指电路中( )A．电流过大 B．电压过高 C．电压过低 D．电阻过大10、关于生活用电，下列说法正确的是（）A．更换灯泡前应断开电源开关B．用电器开关短路会造成电路中电流过大C．保险丝可以用钢丝来代替D．我国家庭电路的电压时36V11、小志家里买来的电风扇上带的是三脚插头，由于家里没有三孔插座，于是他就把三较差头换成两脚插头插在两孔插座上，电风扇照样工作。

2020中考人教物理：生活用电复习题和答案

2020中考人教物理：生活用电复习题及答案专题：生活用电1、如图所示,关于家用插座的说法中,正确的是()A.开关串联在干路中,指示灯与各组插孔并联在电路中B.开关、指示灯和各组插孔并联在电路中C.开关、指示灯和各组插孔串联在电路中D.各组插孔串联在一起与指示灯并联在电路中【参考答案】A2、（双选）随着人民生活水平的提高，家用电器不断增多，为了安全用电，以下措施正确的是（）A．照明电路中保险丝（或空气开关）应安装在火线上B．在现有的照明电路中,增加用电器时,只需考虑电能表和保险丝的承受能力C．在现有的照明电路中,增加用电器只需换上足够粗的保险丝即可D．在现有的照明电路中,增加用电器时一定要同时考虑电能表,输电线和保险丝（或空气开关）的承受能力【参考答案】AD3、小刚家有一个带有开关、指示灯和多个插座的接线板,如图所示,每当接线板的插头插入家庭电路中的插座,闭合接线板上的开关时,总出现“跳闸”现象,关于“跳闸”原因和接线板中的电路连接,下列说法中正确的是( )A. “跳闸”的原因是接线板中的电路发生了断路B. “跳闸”的原因是接线板中的电路发生了短路C. 接线板上的多个插座与指示灯串联D. 接线板上的开关与指示灯并联【答案】B【解析】插座上的开关闭合后出现跳闸的现象,属于闭合开关后发生了短路,不可能是断路。

开关闭合时,指示灯才亮,说明指示灯受开关控制,因此指示灯与开关为串联关系。

4、下列有关“安全用电”的说法，正确的是（）A．发现有人触电时，立即用手把触电者拉开B．发生煤气泄漏时，打开电灯检查漏气的管道C．使用电饭锅、电冰箱时，必须使用三线插头，使金属外壳接地D．发生电线起火时，马上泼水救火【参考答案】C5、某家用电器正常工作时，通过的电流大约为5A，该用电器可能是A．电视机 B．白炽灯 C．洗衣机 D．空调【参考答案】D6、电灯软线的绝缘皮被磨破后可能发生短路，如发生短路，则会（）A．电压增大B．电流减小C．保险丝熔断D．用电器烧坏【答案】C7、电给我们带来了极大的便利，但不正确用电会造成危害，下列符合安全用电常识的是（）A．家中安装照明电路时，开关接在零线上B．当遇他人触电时，应先及时切断电源再抢救伤员或拨打急救电话C．家庭电路中电流过大的原因，一定是电路中某处短路D．使用测电笔时手不能接触笔尾金属体【参考答案】B8、下列做法不符合安全用电的是A．将电水壶的金属外壳接地 B．在家庭电路中插座与电灯连接必须是并联C．家庭电路布线时熔断器应在总开关之后D．使用测电笔时手不能接触笔尾金属体【参考答案】D9、小红家里的空气开关有一天突然“跳闸”了,她赶紧关掉家里所有的用电器,然后再去将空气开关复位,但开关又立即跳闸,这可能是因为( )A. 电路中有短路现象B. 电路中有断路现象C. 电路中用电器的总功率过大D. 空气开关的额定电流过小【答案】A【解析】关掉家里的所有用电器,然后再去将空气开关复位,但开关又立即跳起,因此可以排除总功率过大的可能,只能是电路中有短路现象发生.10、关于家庭安全用电，下列说法不正确的是（）A．使用试电笔时，手不要接触金属笔尾B．一旦发生触电事故，应先切断电源再进行抢救C．电脑、电视机等用电器长时间待机，应切断电源D．同时使用大功率用电器前，必须先考虑电能表、保险丝等的承受能力【参考答案】A11、如图所示,用试电笔测试某家庭电路中三条输电线时,只有接触中间那条电线时试电笔的氖管才发光,请将图中各元件正确接入家庭电路中,其中拉线开关只控制电灯,三孔插座带保险盒。

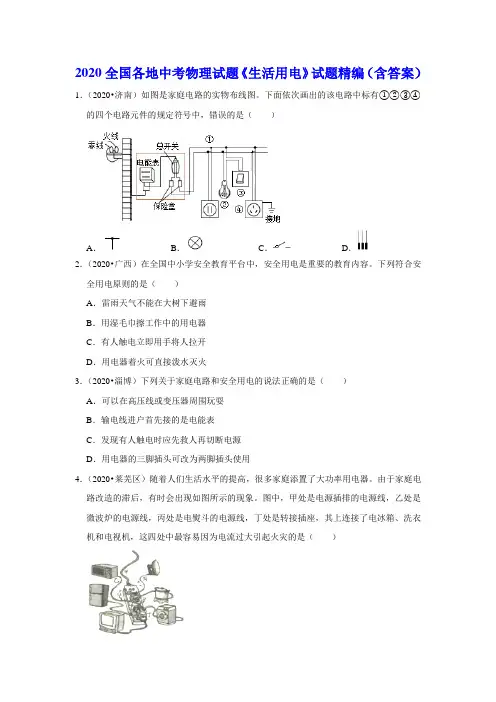

2020全国各地中考物理试题《生活用电》试题精编(含答案)

2020全国各地中考物理试题《生活用电》试题精编（含答案）1．（2020•济南）如图是家庭电路的实物布线图。

下面依次画出的该电路中标有①②③④的四个电路元件的规定符号中，错误的是（）A．B．C．D．2．（2020•广西）在全国中小学安全教育平台中，安全用电是重要的教育内容。

下列符合安全用电原则的是（）A．雷雨天气不能在大树下避雨B．用湿毛巾擦工作中的用电器C．有人触电立即用手将人拉开D．用电器着火可直接泼水灭火3．（2020•淄博）下列关于家庭电路和安全用电的说法正确的是（）A．可以在高压线或变压器周围玩耍B．输电线进户首先接的是电能表C．发现有人触电时应先救人再切断电源D．用电器的三脚插头可改为两脚插头使用4．（2020•莱芜区）随着人们生活水平的提高，很多家庭添置了大功率用电器。

由于家庭电路改造的滞后，有时会出现如图所示的现象。

图中，甲处是电源插排的电源线，乙处是微波炉的电源线，丙处是电熨斗的电源线，丁处是转接插座，其上连接了电冰箱、洗衣机和电视机，这四处中最容易因为电流过大引起火灾的是（）A．甲处B．乙处C．丙处D．丁处5．（2020•鞍山）如图所示是家庭电路的一部分。

下列说法中正确的是（）A．若保险丝熔断了，可以用铜丝代替B．灯泡与开关的连接符合安全用电原则C．使用试电笔辨别火线时，手指要接触笔尖金属体D．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地6．（2020•盘锦）下面有关家庭电路的操作，符合安全用电原则的是（）A．更换灯泡或搬动电器前应先断开开关B．使用试电笔时不能接触笔尾金属体C．用湿手触碰用电器的开关D．多个大功率用电器接在一个插线板上同时使用7．（2020•阜新）如图所示，关于家庭电路和安全用电，下列说法正确的是（）A．电冰箱接入三孔插座后，灯和电冰箱是串联的B．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地C．闭合开关后，用试电笔接触A点时，氖管发光D．若空气开关“跳闸”，一定是电路的总功率过大8．（2020•鄂尔多斯）安全用电无小事。

2020中考物理复习：生活用电练习含答案

2020中考人教物理：生活用电练习含答案专题：生活用电1、如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。

由此判断电路故障的原因可能是（）A．插座短路B．进户的火线断路C．进户的零线断路D．电灯的灯丝断路2、关于家庭电路，下列说法中正确的是（）A．家庭电路中总电流过大，一定是由于电路中用电器的实际功率过大引起的B．在家庭电路中，同时工作的用电器越多，总电阻越小C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小3、在家庭电路中，以下情况不会引起保险丝熔断的是( )A．将两孔插座的两孔用导线接通B．连接电路时误将火线与零线接通C．将开关用导线接通D．电路中用电器总功率过大4、关于如图所示甲、乙两种做法的判断,正确的是()A.甲正确B.乙正确C.甲和乙都正确D.甲和乙都不正确5、图中的家庭电路元件,连接顺序正确的是()6、根据表中所提供的数据，可以确定适宜制作保险丝的是( )金属铅铜铁钨长1m，横切面积1mm2的导线在20℃时的电阻/Ω0.206 0.017 0.096 0.053 在标准大气压的熔点/℃328 1083 1535 3410A.铅B．铜C．铁D．钨7、关于如图所示安全用电的描述,不符合用电原则、需要改正的是()8、在如图所示家庭电路中,插座、螺口节能灯和开关的连接正确的是()9、对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是()A．开的灯越多，总电阻越大，总功率越大B．开的灯越多，总电阻越小，总功率越大C．开的灯越少，总电阻越大，总功率越大D．开的灯越少，总电阻越小，总功率越大10、下列关于家庭电路和安全用电常识的说法，正确的是（）A．当人的两只手分别接触火线和零线而发生触电事故，家里的漏电保护器一定会自动断电B．通过火线的电流和通过零线的电流不同，漏电保护器会“跳闸”切断电路C．使用试电笔判断火线、零线时，手要按住笔尖金属体D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与零线相连11、如图所示为简易的家庭电路示意图,其中接入①的用电器和②为联,②和③为联。

人教版九年级物理第十九章生活用电习题练习(附答案)

人教版九年级物理第十九章生活用电习题练习（附答案）一、单选题1.学习了家庭电路的知识后，小华与爸爸一起将书房电灯(L1)的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将台灯的插头插入插座，闭合台灯(L2)的开关，则()A．L1与L2均正常发光B．L1与L2均能发光，但亮度比正常暗些C．L1与L2均不能发光D．L1与L2均能发光，但亮度比正常亮些2.我校某办公室总共有60 W的电灯4盏，40 W电灯2盏，它的进户线上应该选用额定电流为多大的保险丝比较合适()A． 3 A B． 1.1 A C． 1.4 A D． 1.8 A3.某家庭电路中，已有电饭煲、电风扇、电视机、电灯四个用电器在正常工作，如果用餐时，只关闭了电视机，断开了电饭煲，那么此时家庭电路中的()A．总电压变小，总电阻变大B．总电压变大，总电阻变大C．总功率变大，总电流变小D．总功率变小，总电流变小4.电工师傅在维修电路时，总要穿上绝缘鞋、戴上绝缘手套，其目的是()A．增大摩擦力 B．防寒 C．防止发生触电事故D．以上都不是5.熔断器盒内的熔丝断了，不可能的原因是()A．熔丝的额定电流太大B．熔丝额定电流太小C．用电器的功率过大D．电路中某处发生短路6.家庭电路的用电器总功率过大是指()A．电路中用电器增多B．电路中消耗的实际总功率大于额定总功率C．使用较大功率的用电器D．家庭电路中并联的用电器增多7.根据表中所提供的数据，可以确定适宜制作保险丝的是()A．铅B．铜 C．铁D．钨8.如图所示的做法中符合安全原则的是()A．雷雨天站在大树下避雨B．用手指触碰插座的插孔C．用湿抹布擦发光的灯泡D．将冰箱的金属外壳接地9.家庭电路中的短路是指()A．线路很短的电路B．所有用电器都断开的电路C．某一个用电器的开关碰线的电路D．某一个插座直接被导线接通的电路10.如图所示的4种关于螺丝口灯座和开关的连接中，符合安全用电原则的是() A．B．C．D．11.如图，将插线板的插头插入家庭电路的三孔插座使用时，下列说法正确的是()A．插线板插孔L与N之间的电压是220 VB．插线板插孔E与零线连接C．可以用湿手拔插用电器的插头D．插线板指示灯不亮时不能提供电压二、多选题12.(多选)照明电路中的火线接在螺丝口灯座的中心金属片上，零线接在灯座的螺旋套上，把灯泡拧进灯座后闭合开关，电灯正常发光；断开开关，用测电笔测出灯口仍然带电，其原因是()A．两根线都是火线B．开关接在火线上 C．开关接在零线上D．以上原因都不对三、填空题13.家庭电路保险盒中熔丝熔断的主要原因是电路中________．当电路中接入的用电器过多，________过大时，熔丝可能熔断，另一种可能的原因是电路某处发生_________．14.家中的电脑正常工作时的电压为________伏，测量所用消耗电能多少的仪表是________表．家里洗衣机与电冰箱之间是________(选填“串联”或“并联”)连接．15.为防止触电造成人身伤害，在新建的楼房里，连接各用户的总开关上大多装有________保护器；为避免雷电灾害的发生，高大建筑物的顶端都必须安装________，且通过很粗的金属线与大地相连．雷雨天千万不要在大树下避雨．16.如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中________(选填“A、B”或“A、C”)两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器________(填“会”或“不会”)切断电路．若人体电阻为10 kΩ，触电时通过人体的电流为____mA.17.新建楼房的供电线路带有保险装置的空气开关，当电流过大时，开关中的电磁铁起作用，使开关______，切断电路．18.小丽家有电灯、电视机、电饭锅、洗衣机和电冰箱等用电器，它们都是________联在家庭照明电路中．若小丽家的保险丝突然熔断，换上的同规格保险丝后又立即熔断，这种现象说明电路中存在________，或是用电器的________．19.在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：①电路发生________；②电路中用电器的________．四、实验题20.认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A档)进行实验(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．五、简答题21.芳芳家里有一盏电灯不亮了，是停电了还是灯泡坏了？芳芳采用了以下两种方法进行判断，请你分析两种方法各得出什么结论，并说明理由．方法一：打开电视机可以正常观看电视节目．方法二：取下灯泡，用电池做电源，连接灯泡、电池和电流表，组成电路，观察电流表，发现指针无偏转．方法一：结论________．理由__________．方法二：结论________．理由__________．六、计算题22.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？23.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)答案解析1.【答案】B【解析】开关与电灯是串联的，当从开关内引出两根电线接在一个插座上，然后将台灯的插头插入插座．此时台灯获得的电压小于正常的工作电压，即L1与L2均能发光，但亮度比正常暗些．2.【答案】D【解析】各用电器总功率P＝60 W×4＋40 W×2＝320 W我校照明电路中的最大正常工作电流I＝＝＝1.45 A，找出电流稍大于1.45 A的保险丝．3.【答案】D【解析】家庭电路中各用电器是并联，则U＝U1＝U2，电源电压U不变，用餐时，关闭了电视机，断开了电饭锅，由公式P＝P1＋P2可知，总功率P变小，又因为电源电压U不变，总功率P变小，由公式I＝可知，总电流I变小，由公式R＝可知，总电阻R变大．综上分析，ABC错误，D正确．4.【答案】C【解析】人体和大地都是导体，若戴上绝缘手套，穿上绝缘鞋，就不会使火线、人体和大地间形成通路，防止发生触电事故．5.【答案】A【解析】A、熔丝的额定电流太大，比电路中的最大电流大，熔断器的熔丝不会熔断，故符合题意；B、熔丝的额定电流太小，比电路中的最大电流小，熔断器的熔丝会熔断；故不符合题意；C、用电器的功率过大会导致家庭电路中电流过大，导致熔丝熔断，故不符合题意；D、电路中某处发生短路会导致家庭电路电流过大，导致熔丝熔断，故不符合题意；6.【答案】B【解析】用电器工作在额定电压时的功率为额定功率；而用电器实际工作时的功率为实际功率；用电器消耗的电能取决于用电器的实际功率．因此家庭电路的用电器总功率过大是指电路中消耗的实际总功率大于额定总功率．7.【答案】A【解析】保险丝要当电路中有过大电流通过时，保险丝发热温度快速升高到熔点自动熔化，切断电路，根据焦耳定律Q＝I2Rt可知：产生热量在相同电流时随电阻的增大而增加；所以电流达到一定值时，电阻值大的电阻产生的热量多；为了尽快能使保险丝熔化而断开电路，则保险丝的熔点低一些才能减小加热的时间；因此比较数据可知：电阻率大、熔点低的材料是铅，则保险丝应由铅制成．8.【答案】D【解析】A、雷雨天站在大树下避雨时，由于大树是导体，且较高，有可能将雷电传导下来，可能会发生触电，不符合题意．B、用手指触碰插座的插孔，一旦碰到火线，会造成触电事故，不符合题意；C、用湿抹布擦发光的灯泡，水是导体，容易造成触电，不符合题意；D、将冰箱的金属外壳接地，可防止因外壳漏电而使人触电．符合题意．9.【答案】D【解析】A、线路很短的电路不是短路，故错误；B、所有用电器都断开的电路是开路，故错误；C、某一个用电器的开关碰线的电路，即此时开关失去了控制作用，但没有发生短路；故错误；D、某一个插座直接被导线接通的电路，其火线和零线直接连在一起，该现象称为短路，故正确；10.【答案】B【解析】火线首先经过开关再进入灯泡顶端的金属点，这样在更换灯泡时，断开开关，切断火线，更换灯泡时更安全．11.【答案】A【解析】A、因为插线板N接零线，L接火线，所以插孔L与N之间的电压是220 V，故A正确；B、插线板插孔E与地线连接，而不是与零线连接，故B错误；C、用湿手拔插用电器的插头容易造成触电事故，故C错误；D、插线板指示灯与插孔间是并联的，互不影响，因此指示灯不亮时也能提供电压，故D错误．12.【答案】AC【解析】安装家庭电路时，电灯和开关串联后连在火线上，这样开关能控制灯泡，并且在灯泡损坏时，更换灯泡时，断开开关，切断了火线，更换灯泡时更安全．螺旋套只准接在零线上；断开开关，用测电笔测出灯口仍然带电，其原因是开关接在了零线上，导致与灯相连的两根线都是火线．13.【答案】电流过大总功率短路【解析】(1)保险丝熔断是电流流过导体时产生的热量过多，产生的热量跟电阻、电流、通电时间有关．电阻不变，通电时间不变，保险丝熔断是电流过大造成的．(2)根据P＝UI，电压不变是220 V，电流过大是总功率过大造成的．(3)根据I＝，电压不变是220 V，电流过大是电阻过小造成的，短路时电阻最小，电流最大．14.【答案】220电能并联【解析】家用电脑是家用电器，额定电压是220 V，正常工作电压为220 V.家里洗衣机与电冰箱之间互不影响，两者之间是并联的．家用电器工作时，消耗的是电能，用电能表来测量家庭电路消耗电能的多少．15.【答案】漏电避雷针【解析】在新建的楼房里，各用户的电路连接和用电器的安装，可能会出现导线误接，用电器漏电或触电现象，为避免因这些现象造成触电，发生人身伤害，所以连接各用户的总开关上大多装有漏电保护器；避雷针通常架设在建筑物的顶端，连接在建筑物内部，一直通到地下，埋在地底．因为是金属材质，且又是在顶端高处，这样就可以吸引雷电从避雷针将电引到地底下释放掉，从而避免雷电直接击中建筑物，导致建筑物损毁．16.【答案】A、B会22【解析】(1)判断漏电保护器会不会切断电路，就是分析A、B两处的电流是否相等，如果相等就不会切断电路，如果不相等就会切断电路；当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路．(2)家庭电路的电压U＝220 V，人体电阻R＝10 kΩ＝104Ω，因此通过人体的电流：I＝＝＝0.022 A＝22 mA.17.【答案】断开【解析】由于空气开关可以在家庭电路中电流过大时或发生漏电时自动切断电路，既可以保护电路，也可以保护人，所以新建楼房的供电线路已经不再用保险丝保护电路，而用带有保险装置的空气开关代替，当电流过大时，开关中的电磁铁起作用，使开关断开，切断电路．18.【答案】并短路的地方总功率过大【解析】由于并联的用电器互不影响，所以在家庭电路中，电灯、电视机、电饭锅、洗衣机和电冰箱等用电器，它们都是并联的；若小丽家的保险丝突然熔断，即说明家庭电路中的电流过大，若换上的同规格保险丝后又立即熔断，这种现象说明电路中存在短路的地方或是用电器的总功率过大造成的；19.【答案】短路总功率过大【解析】在家庭电路中，因电流过大导致空气开关“跳闸“的原因有：①电路中发生短路故障；②电路中用电器的总功率过大，造成干路电流过大．20.【答案】(2)发光有(3)A很大相同正热【解析】解：进行实验(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；分析论证当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．故答案为：21.【答案】没有停电，是灯泡坏了；因电视机和灯泡是并联的，电视机能工作说明没有停电；根据并联电路中的用电器之间互不影响，所以是灯泡坏了；因开路时电路中没有电流，此时电流表没有示数，所以是灯泡坏了．【解析】方法一：没有停电，是灯泡坏了．理由：因电视机和灯泡是并联的，电视机能工作说明没有停电；根据并联电路中的用电器之间互不影响，所以是灯泡坏了．方法二：灯泡坏了．理由：因开路时电路中没有电流，此时电流表没有示数，所以是灯泡坏了．做法：可以直接换一个新的完好的灯泡接入灯座试试，如果新灯泡能够发光说明旧灯泡是坏的．22.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：I1＝＝≈4.55 A；(2)电能表允许家用电器同时工作的最大功率P＝UI＝220 V×10 A＝2 200 W，因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，所有，明明家的电路允许安装这样一台空调．答：(1)使用这台空调时，通过它的电流是4.55 A；(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．【解析】(1)根据P＝UI求出空调使用时通过的电流；(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．23.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，灯泡的实际功率为P实＝＝＝95.5 W，因为P实＜P额所以灯泡亮度将变暗．(2)通过输电线的电流为I＝＝＝40 A，由于输电线与用户是串联，所以电流相等，输电线两端的电压为U线＝220 V－215 V＝5 V，输电线的电阻为R线＝＝＝0.125 Ω，输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．。

2020春人教版中考物理：生活用电练习附答案

(1)通过电能表的电流. (2)连续工作 4 h 消耗多少 kW·h 的电能. (3)该电路中还能接入的用电器的最大功率.
13、在家庭电路中为防止触电，必须把用电器的开关装在线与用电器之间。如图所示的电路符合安全用电原则，当试电笔检测图中两孔插座的（选填 “a”或“b”）孔时，氖管会发光。
3 / 10
知识像烛光，能照亮一个人，也能照亮无数的人。--培根
2020 春人教版中考物理：生活用电附答案 *复习：生活用电*
1、如图所示，闭合开关 S 后，发现电灯 L 不亮，且保险丝没有熔断。某同学用试电笔测试如图的 A、B、C、D 四处，发现 A、C、D 这三处都能使试电笔的氖管发光，而 B 处不发光。那么可以判定故障是（）
16、小明在学习家庭电路与安全用电时知道了人直接或间接与
线接触就
有触电的可能，但他有这样一个疑惑，在如图甲所示的电路中，当开关闭合后
人站在地面上接触到 A 或 B 点时是否都触电呢？于是他找来的电池、小灯泡、
导线等组成电路来探究，老师告诉他火线相当于电源正极，零线和大地都相当
于电源负极，他将灯 L0 当做人体，若灯 L0 发光则证明有电流流过人体，人触电；那么你认为当人接触 B 点时，相当于图乙中 L0 的 E 端接（选填“C”或“D”）点，当开关闭合后人站在地面上接触到 B 点（选填“能”或“不能”）触
A.靠近会造成跨步电压触电
B.高压线会把人吸过去
2 / 10
知识像烛光，能照亮一个人，也能照亮无数的人。--培根
C.靠近会造成高压电弧触电
D.高压线会把人弹出去
11、小刚家电能表的规格为“220 V 10 A”。求：（1）小刚家同时接入电路的用电器总功率不得超过多少瓦？

(2020物理中考备考)第十七课时生活用电(中考真题)(附答案)

第十七课时生活用电一、选择题1.(2019，广安)下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是(B)A．开关中的两个线头相碰B．双孔插座中的两个线头相碰C．灯泡灯丝断了D．插头和插座接触不良2.(2019，烟台)利用试电笔可以方便地判断出照明电路中的火线和零线．图中所示的是使用试电笔的几种方法，其中正确的是(D)A．只有(1)(2) B．只有(2)(3)C．只有(3)(4) D．只有(1)(4)3.(2019，山西)“创新”小组的同学们在一次综合实践活动中，进行安全用电知识的抢答比赛，以下选项抢答“对”的是(D) A．用湿毛巾擦拭正在发光的台灯B．开关连接在零线和用电器之间C．保险丝烧断后最好用铜丝替代D．家用电器金属外壳一定要接地4.(2019，玉林)下列做法中，符合安全用电原则的是(D)A.高压线下钓鱼B.机壳没有接地C.绝缘皮破损D.安装避雷针5.(2019，黄石)人们的生活水平在逐步提高，安全意识也要加强，下列说法正确的是(C)A．若有人触电，用湿木棒去分离人与电线B．安装漏电装置，可用铜丝代替保险丝C．有小孩的家里，电源插座应加保护盖D．如图所示，高铁站台上候车可以在黄色安全线外侧站立6.(2019，绵阳)正确使用插线板是安全用电的要求．使用如图所示的插线板时发现：只有开关闭合时，指示灯才能发光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压．根据上述现象，插线板内线路及电源连接方式是(D)7.(2019，大连)下列家庭电路中，连接符合安全用电要求的是(B)8.(2019，深圳)关于家庭电路，下列说法正确的是(C)A．甲图中，若保险丝熔断，则一定是短路引起的B．甲图中，灯泡与开关的连接符合安全用电原则C．甲图中，两孔插座的连接不符合安全用电原则D．乙图中，电能表所在电路的总功率不能超过2 200 W二、填空题9.(2019，泸州)为安全用电，家庭电路中的空气开关应装在火线上；空气开关“跳闸”后，受它控制的电路处于断路(选填“短路”“断路”或“通路”)状态；验电笔不能(选填“能”或“不能”)区分零线与接地线．10.(2019，河北)家用电灯的开关要接到火线(选填“零线”或“火线”)和灯泡之间．造成家庭电路中电流过大的原因是短路(或用电器的总功率过大)(只填写一种即可)．11.(2019，苏州)我国家庭电路电压是220 V，蒸汽熨斗接入电路熨烫衣物时，水蒸气液化会放出热量，衣物内能增加主要是通过热传递的方式来实现的．12.(2019，自贡)用试电笔可辨别火线和零线，使氖管发光的是火线．如图所示电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是ab之间断路．13.小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在2方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试B、C点时，测电笔的氖管都发光，用测电笔测试A点，氖管不发光，则电路的故障为灯泡新路．三、作图题14.(2019，绥化)请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中．15.(2019，娄底)光控开关的作用是有光时，开关断开，无光时闭合；声控开关的作用是有声音时，开关闭合，无声音时断开，请将图中的“光控”、“声控”两个开关和灯泡用笔画线代替导线正确连入电路，要求电灯只在无光且有声音时才亮．四、简答题16.只要你善于观察，你会发现家中电冰箱就有很多物理知识．如图所示，请你说说电冰箱为什么要用三脚插头和插座？哪一个脚是接地线的？有什么好处？答：使用三脚插头和插座，可以使电冰箱的金属外壳接地，能有效防止因金属外壳带电而造成的触电事故；图中“E”脚为地线，它比“L”、“N”脚长一些，在插入三脚插头时，“E”脚可以先接触三脚插座内的地线，这样可以先形成接地保护，后接通电源，反之拔出三（2020物理中考备考）第十七课时生活用电（中考真题）（附答案）脚插头时，可以先切断电源，后断开地线．11 / 11。

人教版初中物理九年级第十九章《生活用电》测试题(含答案)

九年级物理第十九章《生活用电》测试题（含答案）姓名：班级：得分：一、单项选择题（每小题3分，共45分）1、在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。

若电路中只有一处故障，则发生故障的是（）A．插座发生短路1 B．灯泡发生短路C．de间断路1 D．ef间断路2、2022年新冠疫情期间，各学校积极开展了“停课不停学”线上教学活动，老师们当上了“网络主播”。

小明在家上网课时突然断电，通过检查发现空气开关跳闸了，于是他分析可能是以下几种原因导致跳闸，其中不可能的是（）A．可能是房间电灯开关短路了B．可能是家人启用了大功率用电器C．可能是弟弟不小心把水洒在插排上了D．可能是电线绝缘层破了火线零线相碰了3、如图所示是某同学家的电路简化图，下列说法中正确的是（）A．电能表的读数为 1234kW•hB．控制灯泡的开关和灯泡的位置可以互换C．将试电笔插入三孔插座的甲孔中，氖管可以发光D．用户保险熔断一定是因为家庭电路中发生了短路4、如图所示是检测电路故障时使用的测电笔内部构造图，下列关于测电笔的说法正确的是（）A．测电笔中的高电阻可以用铁丝代替B．氖管发光时测电笔接触的是火线C．使用测电笔时手只能接触绝缘体D．氖管发光时没有电流通过人体5、下列家庭电路的连接图中，连接正确且符合安全用电的是（）A．B．C．D．6、一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该插座，下列说法正确的是（）A．插座通电后可用湿布擦去表面灰尘B．插座内只连接火线和零线，即可连接使用三脚插头的用电器C．当多个用电器插入该插座时，各用电器之间相互不影响D．标有“220V 3000W”的电热水器可使用该插座7、小明在家里看电视时突然断电，通过检查发现空气开关跳闸了。

对于以上情景，下列说法正确的是（）A．空气开关可以代替漏电保护器发挥作用B．家庭电路安装空气开关是防止漏电而采取的安全措施C．空气开关跳闸后，应立即合上D．空气开关跳闸的原因可能是电线绝缘层破了，导致火线与零线相碰了8、下列现象中：①短路、②开关中的两个线头相碰、③电路中增加了大功率的用电器、④灯丝烧断，可能引起家中保险丝熔断的是（）A．①②2B．②③2C．①③2D．②④9、当前，为了进一步改善学生学习环境，在宜昌市所有学校实施“清凉工程”，即在教室安装空调。

2020年中考物理复习专题22《生活用电》(包括答案及考点)

2020年中考物理复习专题22《生活用电》一、单选题（共7题；共14分）1.下列做法中，符合安全用电规范的是（）A. 控制灯泡的开关应接在火线上B. 在高压线附近的空地上放风筝C. 发现有人触电后，立即用手把触电人拉离电源D. 家用电器外壳不用接地2.如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭。

检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。

由此判断电路故障的原因可能是（）A. 插座短路B. 进户的火线断路C. 进户的零线断路D. 电灯的灯丝断路3.下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（）A. 开关中的两个线头相碰B. 双孔插座中的两个线头相碰C. 灯泡灯丝断了D. 插头和插座接触不良4.有一种插线板，当开关断开时，指示灯不亮，插孔无法正常工作；当开关闭合时，如果指示灯损坏，插孔也能正常工作。

下图既能满足控制要求，又符合安全用电原则的是（）A. B.C. D.5.电工师傅常用一只标有“220V、40W”的灯泡L0（检验灯泡）取代保险丝，来检查新安装的照明电路中每个支路的情况。

如图所示，当只闭合S、S1时，L0不亮，当只闭合S、S2时，L0和L2都呈暗红色，当只闭合S、S3时，L0正常发光，下列判断正确的是（）A. L1所在的支路短路B. L2所在的支路断路C. L3所在的支路短路D. 各支路均完好6.下列关于空气开关和漏电保护器的说法正确的是（）A. 空气开关只有在电路中用电器总功率过大时才自动跳闸B. 漏电保护器只有在电路短路时才自动跳闸C. 当人体触电时，空气开关会自动跳闸D. 当站在地上的人接触外壳带电的冰箱时，漏电保护器会自动跳闸7.如图所示的关于家庭用电的图片中正确的是（）A. B.C. D.二、填空题（共7题；共24分）8.家庭电路触电事故有单线触电和双线触电两种，都是人体直接或间接跟________（选填“火线”或“零线”)接触造成的对人体的安全电压是________V。

人教版九年级物理第十九章《生活用电》测试卷(含答案)

人教版九年级物理第十九章《生活用电》测试卷（含答案）一、选择题1．生活中，我们应“珍爱生命，规范用电”。

下列说法正确的是（）A．家庭电路中空气开关“跳闸”一定是电路发生过载B．发现有人触电，应立即切断电源C．在家庭照明电路中，开关必须接在灯和零线之间D．正确使用试电笔时，手不要接触它后端的金属部分2．小明家的电路简化后如图所示，观察该电路，下列说法中正确的是（）A．电灯、电视和台灯是并联的B．开关和电灯是并联的C．各个小彩灯之间是并联的D．未接用电器时，插座中的火线和零线是连通的3．小明触摸自己家的电冰箱门时，手“麻”了一下。

对于造成小明手“麻”的原因有四种猜想，你认为其中合理的猜想是（）A．火线断路B．火线的绝缘破损，与电冰箱金属外壳接触C．火线与零线短路D．电冰箱的金属外壳接了地线4．某小区住户将电动自行车锂电池带回家中充电，充电过程中电池发生爆炸引发火灾并迅速蔓延，导致楼上5人死亡。

为了充电安全，下列做法错误的是（）A．不能将电动车放在家里充电B．不能将电动车停放在楼道充电C．将电动车夜间长时间充电D．不能将电动车停放在安全出口充电5.对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（）A．当电路发生短路时，空气开关会自动切断电路B．发生如图甲所示的触电事故时，漏电保护器不起作用C．发生如图乙所示的触电事故时，漏电保护器不起作用D．发生如图所示的两种触电事故时，空气开关都不会断开电路6.为了进一步改善学生学习环境，某市所有学校实施“清凉工程”，即在教室安装空调。

为保证“清凉工程”的实施，先必须对学校进行电路改造，下列改造措施中正确的是（）A．另外铺设专线B．把进户总开关中的保险丝换成熔点更高的材料C．把学校进户铝线更换成细的D．把学校进户铝线更换成同样粗细的铜线7.一款塔式多孔插座如图所示，其技术参数如下：最大电压 250 V，最大电流10 A。

关于该插座，下列说法正确的是（）A．插座上的插孔与指示灯是并联关系B．插座内只连接火线和零线，也可连接使用三脚插头的用电器C．当多个用电器插入该插座时，各用电器之间相互不影响D．标有“220 V 3 000 W”的电热水器可以使用该插座二、填空题8．经验证明，只有的电压才是安全的。

中考物理生活用电试题(有答案和解析)含解析

中考物理生活用电试题(有答案和解析)含解析一、生活用电选择题1．下列做法符合安全用电要求的是（）A. 用湿布擦拭正在工作的台灯B. 在未断开电源的情况下更换灯泡C. 一个插座上同时使用多个大功率用电器D. 家庭电路中安装保险丝或空气开关【答案】 D【解析】【解答】解：A、生活中的水是导体，用湿布擦拭正在工作的台灯容易发生触电事故，A不符合题意；B、在未断开电源开关的情况下更换灯泡，灯泡处仍带电，容易发生触电事故，B不符合题意；C、家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，容易引起火灾，C不符合题意；D、家庭电路中必须要有保险丝或空气开关，这样在电流过大时可自动切断电源，对电路起到保护作用，D符合题意。

故答案为：D。

【分析】引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.安全用电的原则是：①不接触低压带电体；②不靠近高压带电体.家庭电路中必须要有保险装置，如保险丝或空气开关，这样在电流过大时可自动切断电源，对电路起到保护作用.2．原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是（）A. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸B. 这个插座的火线和零线原来就相接触形成了短路C. 插头与这个插座接触不良形成了断路D. 插头插入这个插座时，导致火线和零线接触形成了短路【答案】D【解析】【解答】解：A、手机充电器的功率很小，使用后不会导致干路中总电流过大、保险开关跳闸，故A错误．B、若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，故B错误；C、若是用电器的插头与插座断路状态，则用电器不工作，不会影响室内其它用电器，故C 错误；D、若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不及时断电会发生火灾，故D正确．故选D．【分析】内用电器全部停止工作，表明干路上的保险丝被熔断了，保险丝被熔断是由于电路中的电流过大．而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路．由生活常识可知，手机充电器的功率比较小，因此造成保险丝熔断的原因不会是因干路的总功率过大．由手机充电器插头插入插座，室内用电器全部停止工作可知，是手机充电器的两个接头短路了．3．家庭电路中的空气开关跳闸了，以下原因中不可能的是（）A. 同时使用的用电器总功率太大了B. 用电器插头处的导线绝缘裸露而线芯相碰C. 按键开关中两根导线的线头相碰D. 空气开关的额定电流过小【答案】 C【解析】【解答】空气开关跳闸是因为通过的电流太大，超过承受的最大电流，电流大的具体情况有短路会总功率过大，ABD不符合题意，C符合题意。

2020年初中物理中考总复习：人教版第十九章《生活用电》测试卷

第十九章《生活用电》测试卷一、单选题(共15小题)1.安装闸刀开关时，正确的安装法是使电源线的进户线都接在()A．静触头上，动触头要在下边B．动触头上，静触头要在下边C．动触头在左端，静触头在右端D．动触头在右端，静触头在左端2.如果高压线断了，落在地上，那么不要靠近，更不能用手去捡，应该派人看守，并赶快找电工处理，这是因为()A．靠近会造成跨步电压触电B．高压线会把人吸过去C．靠近会造成高压电弧触电D．高压线会把人弹出去3.照明电路的电压和一般情况下的安全电压分别是()A． 380伏60伏B． 220伏60伏以下C． 380伏36伏以下D． 220伏36伏以下4.电工站在干燥的椅子上检修电路，下列情况中肯定不安全的是()A．一手接触到火线B．两只手都接触到火线C．一只手接触火线，另一只手接触到水泥墙壁D．一只手接触零线，另一只手接触到水泥墙壁5.应该用测电笔去辨别火线与零线，决不能用手直接去接触电线，这是因为()A．手接触火线时，手不会发光，无法辨别火线B．手接触零线时，通过人体的电流很大，人体会触电C．氖管发光时，一定不会有电流通过人体D．氖管发光时，通过人体的电流很小，人体不会触电6.家庭电路中，电路上总电阻和总功率的情况是()A．亮着的灯越多，总电阻越大，总功率越大B．亮着的灯越多，总电阻越小，总功率越小C．亮着的灯越多，总电阻越小，总功率越大D．亮着的灯越多，总电阻越大，总功率越小7.如图是小明家的部分电路，开始时各部分工作正常．他将电饭煲的插头插入三孔插座后，正烧水的电热壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把试电笔分别插入插座的左、右孔，氖管均发光．若电路中只有一处故障，则()A ．电热壶所在电路的B 、C 间断路 B ．插座的接地线断路C ．电路的C 、D 间导线断路 D ．电路的A 、B 间导线断路8.安装大功率用电器的插座时，只在通插座的火线上接一根保险丝，而不是在火线、零线上都接，这是因为( )A ．可以节省一个保险盒B ．与只在零线上装保险丝效果一样C ．和在零线火线上都装保险丝效果一样D ．为了防止保险丝熔断后插座仍与火线连通而带电 9.一旦发现有人触电，下列做法中正确的是( ) A ．立即去找电工 B ．立即去拉电线C ．立即去拉触电人D ．立即去切断电源10.发现有人触电，应先( ) A ．报警或喊人B ．迅速扶起，并送往医院C ．找电工或专业人员抢救D ．想办法切断电源 11.如图是一种试电笔的构造图，则下列说法中正确的是( )A ．使用试电笔时手应接触笔尖金属体B ．使用试电笔时手不能接触笔尾金属笔卡C ．试电笔中的电阻可以用铁丝代替D ．当氖管发光时有微弱电流通过人体12.在家庭电路中，下列情况不会造成触电现象的是( ) A ．人站在地上，一只手接触火线 B ．人站在地上，两只手同时接触火线 C ．人站在地面上，两只手接触零线D ．人站在绝缘凳上，一只手接触火线，一只手接触零线13.家庭电路中有较多的电热器，如电饭锅，电水壶，随着家中接入电路中的电热器越多，整个家庭电路的总阻值________，总电流________，电路消耗的总功率________，下列判断正确的是( )A ．变大变大变小B ．变小变大变大C ．变小变大变小D ．不变变大变大14.电冰箱、洗衣机等家用电器都有三孔插头，其中有一孔接地线，这是为了( ) A ．避免因家用电器漏电而发生触电事故 B ．确保家用电器能工作 C ．延长家用电器使用寿命 D ．节约电能15.人发生触电事故的原因是( ) A ．人体能导电 B ．人体带电太多了C ．通过人体的电流超过了一定限度D ．人体接触了用电器二、填空题(共3小题)16.如图所示，灯泡L 发光，正确使用试电笔接触A 点，试电笔氖管________，接触B 点，试电笔氖管______(选填“发光”或“不发光”)．17.如图所示情况会发生触电事故是________和________．(注意安全，请勿模仿)18.在日常用电中，需要特别警惕本来不该带电的物体__________，本来绝缘的物体________，因此应该注意：防止绝缘部分________，避免电线跟其他金属物体________．三、实验题(共1小题) 19.认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流6 V)、开关、额定电流为1 A 的保险丝、额定电压为6 V 的灯泡、导线、电流表(演示电流表，0～5 A 档) 进行实验(1)在图中，CD 间接上一段保险丝，AB 间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．四、计算题(共2小题)20.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)21.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？答案解析1.【答案】A【解析】静触头和动触头一般是上下位置安装，上面安装静触头，接进户线，下边安装动触头，接室内线，可以防止闸刀开关自动闭合电路．2.【答案】A【解析】如高压线落到地面，人靠近时会造成跨步电压触电，故要派人看守现场，迅速找电工师傅来处理．3.【答案】D【解析】我国照明电路的电压是220 V，经验表明，对人体的安全电压是不高于36 V，故只有选项D的数据是正确的．4.【答案】C【解析】A、电工站在干燥的椅子上一手接触到火线，电流无法形成回路，不会造成触电，故不合题意；B、电工站在干燥的椅子上两只手都接触到火线，电流无法形成回路，不会造成触电，故不合题意；C、一只手接触火线，另一只手接触到水泥墙壁，在火线、人体、大地之间形成回路，会造成触电，是不安全的，符合题意；D、一只手接触零线，另一只手接触到水泥墙壁，没有电流流过人体，不会造成触电，故不合题意．5.【答案】D【解析】A、当手接触火线时，由于火线与大地之间的电压为220 V，而人体安全的电压是不高于36 V，因此手直接接触火线，人会有生命危险；B、手只接触零线时，由于零线与大地之间的电压为0，不会有电流通过人体；CD、用测电笔测量火线时，加在测电笔和人之间的电压是220 V，测电笔和人是串联的，串联的电阻起分担电压的作用，电阻越大，分担的电压越大，测电笔的电阻很大，分担的电压很大，人分担的电压很小电流很小，电压不高于36 V，不会对人造成危害．6.【答案】C【解析】家庭电路中各盏照明灯是并联的，亮着的灯越多，并联的支路越多，总电阻越小；反之，亮着的灯越少，并联的支路越少，总电阻越大；因为家庭电路的电压等于各用电器的额定电压，所以各用电器的实际功率等于额定功率，又因为电路中的总功率等于各用电器的实际功率之和，亮着的灯越多，电路消耗的总功率越大；反之亮着的灯越少，电路消耗的总功率越小．7.【答案】C【解析】电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在C、D之间开路．8.【答案】D【解析】如果在火线和零线上各装一根保险丝，则电路超载时有可能零线上的保险丝熔断，而火线上的保险丝未熔断，那么用电器虽然不能工作但仍带电，这样将很不安全，因此为了安全起见，确保火线上的保险丝熔断，只在火线上装一根熔丝．故选项ABC不符合题意，选项D符合题意．9.【答案】D【解析】A、当人体触电后能够承受的电流是有限的，电流达到100 mA时，3 s的时间就可以使人窒息，心脏停止跳动，立即去找电工不符合触电急救措施，所以选项A不正确．B、人是导体，有人触电时用手去拉电线，人体间接接触火线同样会发生触电事故，所以选项B不正确．C、人是导体，有人触电时用手去拉触电人，人体间接接触火线同样会发生触电事故，所以选项C 不正确．D、发现有人触电立即去切断电源，符合触电急救措施，所以选项D正确．10.【答案】D【解析】一旦发生触电事故，应立即断开电源开关，或用绝缘体将电线挑开，使触电者与电源脱离，并进行现场抢救．11.【答案】D【解析】AB、手不要接触试电笔前端的金属体，必须接触试电笔末端的金属体，使电源和大地之间形成通路，故AB错误；CD、在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220 V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，故C错误，D正确．12.【答案】C【解析】A、由于大地是导体，所以人站在地上，一只手接触火线时，会有电流通过人体，故发生触电事故；B、由于大地是导体，所以人站在地上，两只手同时接触火线时，会有电流通过人体，故发生触电事故；C、由于理论上说，零线和大地之间没有电压，所以人站在地面上，两只手接触零线不会发生触电事故；D、由于人体是导体，所以人站在绝缘凳上，一只手接触火线，一只手接触零线，此时会有电流通过人体，故发生触电事故；13.【答案】B【解析】(1)在家庭电路中，接入的用电器越多，相当于更多的电阻并联在一起，根据电阻越并越小可知，电路中的总电阻变小；(2)在家庭电路中，接入的用电器越多，相当于并联了更多的支路，根据并联电路的总电流等于各支路电流之和，电路中的总电流会变大；(3)在家庭电路中，接入的用电器越多，相当于并联了更多的支路，由P＝UI可知，电压不变，电流变大，总功率变大．14.【答案】A【解析】洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，若接上地线，即便漏电，电流也就通过地线，流入大地，而防止了触电事故的发生．15.【答案】C【解析】通常情况下，不高于36 V的电压对人是安全的，称为安全电压．当加在人体上的电压大到一定数值时，就可能发生触电事故．16.【答案】发光不发光【解析】由图可知，A点与火线相连，接触A点，所以测电笔是发光的；B与零线相连，接触B点，测电笔是不会发光的．17.【答案】甲丙【解析】人体触电，原因是有电流流过，形成通路．人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，图甲、丙中有电流流过人体，会触电，图乙、丁中没有电流流过人体，不会触电．18.【答案】带了电导了电破损接触【解析】在日常用电中，需要特别警惕本来不该带电的物体带了电，本来绝缘的物体导了电，因此应该注意：防止绝缘部分破损，避免电线跟其他金属物体接触．19.【答案】(2)发光有(3)A很大相同正热【解析】解：进行实验(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；分析论证当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．故答案为：20.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，灯泡的实际功率为P实＝＝＝95.5 W，因为P实＜P额所以灯泡亮度将变暗．(2)通过输电线的电流为I＝＝＝40 A，由于输电线与用户是串联，所以电流相等，输电线两端的电压为U线＝220 V－215 V＝5 V，输电线的电阻为R线＝＝＝0.125 Ω，输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．21.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：I1＝＝≈4.55 A；(2)电能表允许家用电器同时工作的最大功率P＝UI＝220 V×10 A＝2 200 W，因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，所有，明明家的电路允许安装这样一台空调．答：(1)使用这台空调时，通过它的电流是4.55 A；(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．【解析】(1)根据P＝UI求出空调使用时通过的电流；(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．。

(物理)中考物理生活用电题20套(带答案)及解析

（物理）中考物理生活用电题20 套( 带答案 ) 及分析一、生活用电选择题1．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正发光的台灯忽然不可以工作，但其余电灯还能正常发光。

拔出电饭煲的插头，台灯仍不可以工作，把测电笔分别插入三孔插座的左、右孔，氖管均能发光，则电路的故障是（）A. AC 中断路B. BD中断路C. FH中断路D. DG中断路【答案】B【分析】【解答】解：其余电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入三孔插座的左、右插孔，氖管均能发光，说明火线有电，而零线断路了，且是在 B、 D 之中断路。

故答案为： B。

【剖析】测电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是零线开路了.2．如下图情形中，与其对应的物理知识正确的选项是（）A.假如双侧各去掉一个钩码，杠杆左端会下沉B.当地的大气压强为78cm 高的水银柱所产生的压强C.静止的木块对斜面的压力表示图D.电冰箱的金属外壳要接地【答案】D【分析】【解答】解：A、假如双侧各去掉一个钩码，左边=G×3L=3GL；右边=2G×2L=4GL，右边力和力臂的乘积大，右边下沉，故 A 错误；B、由图知，玻璃管内水银面与玻璃管口的长度为78cm，当时的大气压强应等于玻璃管内水银面到水银槽中水银面的高度差，故当地的大气压强与78cm高的水银柱所产生的压强不相等，故 B 错误；C、木块对斜面的压力应垂直于斜面，指向斜面，故 C 错误；D、为防备触电事故，电冰箱的金属外壳应接地，故 D 正确．应选 D．【剖析】（ 1 ）依据杠杆的均衡条件判断杠杆的转动状况；（2）在托里拆利实验中，大气压所能支持的水银柱的高度是指玻璃管内水银面到水银槽中水银面的垂直高度，据此读图可得出结论；（ 3 ）压力是垂直作用在物体表面上的力；（4）家用电器的金属外壳需与大地相连，防备外壳带电，发生触电事故．3．某同学在学习家庭电路时，安装了两盏白炽灯和两个插座，如下图，假如两插座中均接入家用电器，且将电路中的开关所有闭合，那么各用电器工作的状况是（）A. 甲、乙、丙、丁都正常工作B. 只有乙、丙、丁正常工作C. 只有丙、丁正常工作D只.有丙正常工作【答案】 D【分析】【解答】在家庭电路中，插座、用电器应并连结入电路的，从图中可知，当两个开关都闭合，两插座均连入家用电器时，灯泡丙直接接在火线和零线之间，插座乙和灯泡丁并联后与甲插座串连，所以甲乙插座中的用电器以及灯泡丁会工作，但不可以正常工作，只有灯泡丙能够正常工作．故答案为： D．【剖析】本题中之所以连结错误，主要在于没有依据并联的原则，将所实用电器并联在火线与零线之间，所以，会造成局部串连，相互影响.4．“生活到处有物理，留意察看皆学识”．下边对相关现象的解说，正确的选项是（） A. 塑料吸盘能贴在圆滑的墙上是利用了大气压强 B. 用高压锅煮食品简单熟，是因为液体沸点随气体压强的增大而降低C. 家庭电路中的电灯、插座、电视机是串连的D. 保险丝熔断后，能够用铜丝代替【答案】A【分析】【解答】A、塑料挂钩的吸盘能贴在圆滑的墙上，是因为遇到大气压强的作用，A 切合题意；B、用高压锅烧饭，是利用了锅内气压高升，水的沸点高升的原理， B 不切合题意；C、我国家庭电路中的电灯、插座、电视机是并联的，不是串连的， C 不切合题意；D、家庭电路中的保险丝熔断后，绝对不可以用铁丝或铜丝取代，不然或发生火灾， D 不切合题意．故答案为： A．【剖析】（ 1 ）大气对浸在它里面的物体产生压强，即大气压强；（2）高压锅是利用锅内气压增大、沸点高升的原理煮熟食品的；（ 3）家庭电路中各电器之间，插座和电器之间是并联的；（ 4）保险丝应采用电阻率大，熔点低的资料．5．如下图，连结灯泡的导线某处绝缘层损坏且相碰，这时灯泡会（）A. 烧坏B变.得更亮C正.常发光D不.能发光【答案】 D【分析】【解答】连结灯泡的导线因为绝缘皮损坏，使火线和零线直接连通，即造成短路，此时电流不经过用电器，直接从火线回到零线上，故此时灯泡不发光；此时短路，干路电流变大，大于保险丝的熔断电流，所以保险丝会熔断；故答案为： D。

2020年人教版物理第十九章生活用电单元试题(含答案)

物理第十九章生活用电单元试题一、单选题1．在正常使用的家庭电路中，空气开关突然“跳闸”。

对于“跳闸”的可能原因的分析，下列说法中最合理的是（）A．将插头插入双孔插座中时，双孔插座中的两个导线头相互接触B．灯泡中的灯丝烧断C．断开电灯的开关时，开关中的两个导线头相互接触D．用遥控器关闭电视机2.许多试电笔可以当作螺丝刀使用．关于试电笔，下列说法错误的是（）A．试电笔可以用来鉴别火线和零线B．组成试电笔的材料有绝缘体，也有导体C．试电笔当作螺丝刀使用时可以省力D．试电笔当作螺丝刀使用时相当于滑轮组3．家庭电路中，电能表、总开关、保险盒按进户的连接顺序正确的是（）A．电能表﹣﹣保险盒﹣﹣总开关B．总开关﹣﹣电能表﹣﹣保险盒C．电能表﹣﹣总开关﹣﹣保险盒D．保险盒﹣﹣总开关﹣﹣电能表4、四幅图中，符合安全用电原则的是（）5．如图所示，使用测电笔的握笔方法正确的是（）6．电流通过导体会发热，电流的热效应有时会引起火灾，但合理利用会为人们服务．关于电流的热效应，下列说法不正确的是（）A．电热毯是利用电流热效应来取暖的B．为了避免电流热效应带来的危害，使用电熨斗时不可长期离开C．为了避免电流热效应带来的危害，保险丝应尽量减少发热D．为了避免电流热效应带来的危害，电脑机箱内要装风扇散热7．下列有关生活用电常识，做法不可行的是（）A．尽量减小电视机待机时间B．当有人触电时应迅速用手把他拉到安全的地方C．长期不使用的电视机应适当地通通电D．离开教室后应及时关掉电灯8．小宁设计了一种照明电路图，其设计要求：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光。

如图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（）9．如图所示，甲、乙分别为“热得快”热水器的简易图和电路图。

现接通电源，发现热水器没有发热，并且热水器上的指示灯也不亮，现用电压表去检测，发现热水器A、B两端的电压为220V，指示灯两端的电压也为220V．该热水器的问题在于（）A．连接热水器和电源之间的导线断开B．热水器的电阻丝熔断，同时指示灯烧毁C．只是电阻丝与指示灯之间的导线发生了断路D．同时发生了以上各种情况10.某天晚上，照明一直正常的居民楼突然停电，经检查是配电房的保险丝烧断了，换上跟原来一样规格的保险丝，全楼的灯又亮了，可是，只经过几分钟，保险丝又熔断了，其原因是（）A．一定是某处发生了短路B．可能是连入了大功率的用电器C．可能是进入配电房的火线开路D．可能是进入配电房的零线开路11．某用户总共有60W的电灯4盏，40W电灯2盏，这个用户应选用的保险丝的额定电流应该是（）A．1.3A B．1.35A C．1.4A D．1.5A12．如图所示电路中，当开关接通时，电灯不发光，若用测电笔在A，B，C，D各点测试，发现在A，B，C三点氖泡都发光，在D点氖泡不发光，可以判断线路故障是（）A．在AB段导线断路B．在BC段导线断路C．在BC段短路D．在CD段断路二、填空题13.在日常用电中，需要特别警惕本来不该带电的物体__________，本来绝缘的物体________，因此应该注意：防止绝缘部分________，避免电线跟其他金属物体________．14.家用照明电路中的保险丝是用___________做成的；选用保险丝时，应该使它的额定电流_____________电路中最大正常工作电流。

2020年人教版中考物理总复习系列之19：生活用电(含答案)

2020年中考物理总复习系列之19：生活用电（含答案）第十九章《生活用电》『知识回顾』知识点1：家庭电路1.家庭电路的组成示意图家庭电路由①进户线、②电能表、③闸刀开关、④保险装置、⑤开关、⑥电灯、⑦插座、两根导线等组成。

2.家庭电路元件的作用与连接（1）进户线：进户线有两条，一条是端线，也叫火线，一条是零线。

火线与零线之间的电压是220V。

火线与地面间的电压为220V；正常情况下，零线之间和地线之间的电压为0V。

（2）电能表：装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。

（3）总开关：即闸刀开关或空气开关。

安装在电能表后，控制整个电路的通断，以便检测电路更换设备。

（4）保险装置①保险丝：电路符号：。

A.材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。

B.工作原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。

C.规格：保险丝越粗，额定电流越大。

D.选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

E.连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。

注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。

因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。

②空气开关原理：电流磁效应作用：电流过大，电磁铁磁性增强，吸引衔铁，切断电路。

（5）插座：连接家用电器，给家用电器供电。

插座有二孔插座和三孔插座。

三孔插座的连接：左零右火，上接地。

（一些用电器如冰箱洗衣机等的电源插头是三脚插头，标有“E”的一脚是接用电器的外壳的，这样使用时，就相当于将用电器的外壳与大地连接起来，这样若用电器的外壳漏电，可使电流通过地线流入大地，不致对人造成伤害，起到保护作用）。
