在solidworks中添加workbench插件方法
Solidworks齿轮插件

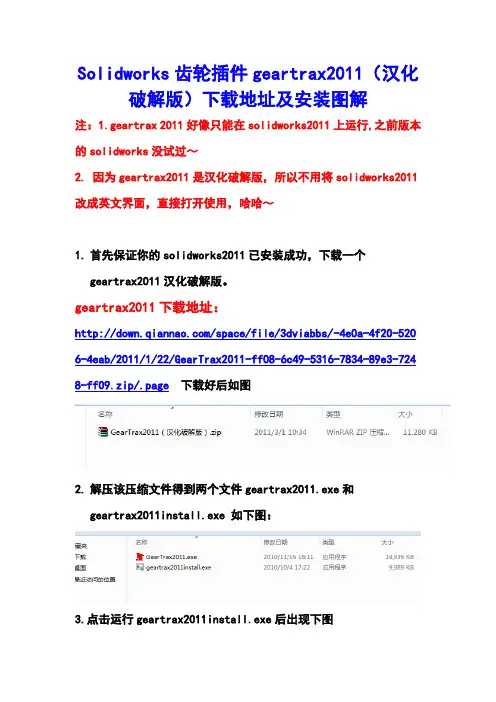

Solidworks齿轮插件geartrax2011（汉化破解版）下载地址及安装图解注：1.geartrax 2011好像只能在solidworks2011上运行,之前版本的solidworks没试过～2.因为geartrax2011是汉化破解版，所以不用将solidworks2011改成英文界面，直接打开使用，哈哈～1.首先保证你的solidworks2011已安装成功，下载一个geartrax2011汉化破解版。
geartrax2011下载地址：/space/file/3dviabbs/-4e0a-4f20-520 6-4eab/2011/1/22/GearTrax2011-ff08-6c49-5316-7834-89e3-724 8-ff09.zip/.page下载好后如图2.解压该压缩文件得到两个文件geartrax2011.exe和geartrax2011install.exe 如下图：3.点击运行geartrax2011install.exe后出现下图点setup →点ok →点changedirectory更改安装目录→点ok确定安装→点continue后，开始安装→4.安装完成后，将刚才解压的geartrax2011.exe文件复制到安装目录下，覆盖原文件5.进入solidworks2011 选则菜单“文件”，按“打开”打开geartrax2011安装目录下geartrax2011.dll文件。
程序装载后就可以看到插件选项中多了geartrax2011选项，如果点击它无法载入，也不要紧直接点击安装程序的geartrax2011图标也能打开程序。
6.因为geartrax2011是汉化破解版，所以不用将solidworks2011改成英文界面，直接打开使用，哈哈～。
solidworks建模workbench静力分析图文教程

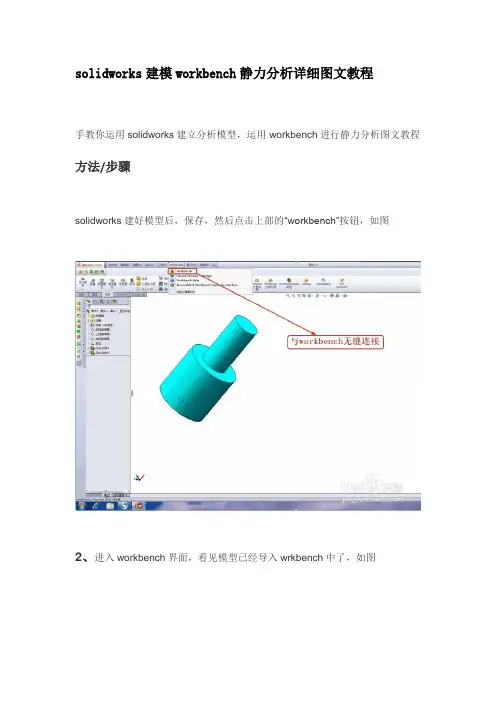

solidworks建模workbench静力分析详细图文教程
手教你运用solidworks建立分析模型，运用workbench进行静力分析图文教程方法/步骤
solidworks建好模型后，保存，然后点击上部的“workbench”按钮，如图
2、进入workbench界面，看见模型已经导入wrkbench中了，如图
鼠标。
4、鼠标双击“model”，进入前处理模块
5、点击“mesh”，在点击“update”，此步目的是进行网格划分，划分完成后如图
6、先点击选择“static structure”，然后在点击“supports”弹出下拉菜单，选择“d isplacement”出现如图
将此面的三个方向位移设置为0
现如图所示：选择如图所示面，按“apply”，然后设置施加力为500，方向为负
9、求解，选择“solution”,“solve”
10
10、求解完成，查看应力计变形，选择“solution”，点击“stress”插入“eq uivalent（von-Mises）”，在点击“solve”，如图
11
11、查看应变，选择“solution”，点击“”deformation”，选择“total”，在点击“solv e”。
此步目的为查看总变形
1.
12
12、查看动画。
Workbench安装使用说明
Workbench安装使用说明1.版本记录2.Workbench简介Workbench是风河公司为开发VxWorks提供的新一代集成开发环境。
继承了原有Tornaclo集成开发平台的一贯优势，并且功能更加强大。
由于新采用了先进的Eclipoe软件框架结构，从而使整个系统更加开放和易于扩展。
下面介绍它的主要优势。
●开放的Eclipse平台框架增强了eclipse，更加开放、便于扩展。
用户定制使用插件，提高开发效率。
●单一的全功能平台嵌入式软件开发流程：硬件启动、BSP和驱动开放、应用程序开发、测试和验证、生产。
Workbench以一个单一的平台，提了上述开发阶段所需要的几乎所有功能。
●广泛的适用性Workbench平台的广泛适用性主要体现在七“多”上，即多任务、多目标、多模式、多OS、多CPU、多连接形式和多主机环境。
●丰富易用的调试手段动态链接、目标可视、仿真环境对比Tornado，需要说明的是，目前我们使用的处理器是飞思卡尔的Power PC系列处理器，如MPC852，MPC8247等，使用的操作系统是VxWorks 5.5，开发环境是tornado。
随着产品的升级换代，CPU性能要提升，功能要扩展。
往后我们将使用MPC8308，以及双核处理器P1020，P2020等。
这些处理器只有VxWorks 6及以上的操作系统才支持，而VxWorks 6及以上的开发环境不再是Tornado,而是Workbench。
Workbench和Tornado差别对比见附录13.Workbench安装一、VxWorks6.9安装磁盘空间要求：至少12G安装包：DVD-R147826.1-1-00.ISO安装步骤：解压ISO包，执行Setup.exe➢选择安装路径，OK➢直接点击next ➢继续点击next➢待检查更新完后，进入安装激活方式选择界面，选择“permanent activation”,路径上选择“\VxWorks_6.9\install.txt”，点击Next完成。
数领科技-使用solidworks你需要经常用到的插件介绍
作为一款应用十分广泛的机械设计软件，SolidWorks拥有着数量极其庞大的插件，而这也给很多初学者带来了不小的麻烦，如此大量的插件，让他们一脸懵逼，别说熟练掌握并使用这些插件，很多初学者对solidworks都有哪些插件以及这些插件的真实用途都不是很了解，在这里就为大家介绍一些较常使用的solidworks插件，如有错误请大家批评指正。
1.3D Instant Website 是一套全新的工具，能使 Solidworks 的使用者快速且方便的创造、发表一个生动又有安全性的 3D交互式的网页。
利用 3D Instant Website将现有的3D实体模型利用网页格式发表在 Solidworks 提供的网站或是公司内部的网站上3D Instant Website 亦可将Soli dworks 特有的电子工程视图(eDrawing)放在网页上提供一个传统型态的2D工程图形态，但还拥有涂彩、3D模型及动画特色的沟通工具。
2.CircuitWorks(TM) 有助于电力和机械设计工程师确定所打印的电路板适合并可用于机械产品中。
CircuitWorks 功能现在可作为 SolidWorks Office Prem ium 的一部分而使用。
比如复印机传真机手机等电子产品设计。
3.FeatureWorks 可以在SolidWorks 的零件文件中对输入的实体特征进行识别。
实体模型被识别为特征以后，在 SolidWorks 中以特征的形式存在，并和用 SolidWorks 软件生成的特征相同。
FeatureWorks 对静态的转换文件进行智能化处理，获取有用的信息，减少了重建模型所花费的时间。
FeatureWorks 最适合识别规则的机加工轮廓和钣金特征，其中包括拉伸、旋转、孔和拔模等特征。
a. 拉伸特征，特征的轮廓是由直线、圆或圆弧构成b. 圆柱或圆锥形状的旋转特征c. 所有孔特征，包括简单孔、螺纹孔和台阶孔d. 筋和拔模特征e. 等半径圆角4.PhotoWorks 软件用于产品真实效果的渲染，可产生高级的渲染效果图，该软件使用非常方便，设计人员可以利用渲染向导一步步完成零件或装配真实效果的渲染。
在solidworks中添加workbench插件的方法
在solidworks中添加workbench插件方法在工程设计分析中，需要将建好的三维模型导入到分析软件中进行受力分析、震动分析、疲劳分析、流体分析，，，，等，由于建模软件与分析软件的CAD接口问题，导致模型在导入分析软件中，很容易出错、或者导不进等问题，针对此问题：笔者在网上查询了很多方法基本不适用、或者非常麻烦。
笔者现介绍一种非常简单的方法，如下（笔者采用的solidworks2013建模，workbench14.0作为分析软件）第一步：打开开始菜单——点击"CAD configuration Manager" （注意，一定要以管理员身份运行，否则改不了）如图所示：第二步：进入如下页面，勾选“Workbench and ANSYS Geometry Interfaces”，然后再勾选“solidworks”（如果要和其它软件接入，勾选你需要接入的软件即可,我自己是安装的solidworks,所以选择solidworks).勾选之后，选择“next”进入下一步。
第三步:如图，点击"configure Selected CAD Iterface"第四步：出现下图所示表明设置成功。
第五步：workbench设置已经完成，下面查看与solidworks插件是否连接上？打开solidworks插件，如下图，“Ansys 14.0”插件已经出现，勾选此插件。
第六步：如下图，建模软件solidworks中已经出现workbench插件，设置成功，恭喜你！上述方法经过笔者测试：不管你先安装solidworks、workbench哪一个软件均适用，对于solidworks2010，solidworks2012，solidworks2013、solidworks2014/workbench12.1，workbench13.0，workbench14.0，workbench14.5均适用。
第2讲Workbench建模
Geometry CAD建模
一般建模——草图构建
1. 大圆管的进口型线 先选中YZPlane，然后菜单 Create->New Plane创建大圆管进 口所在的平面。
Transform1选择Offset Global X， 表明平面是在YZPlane的基础上沿X 方向平移得到。(“Global”表示全 局坐标) FD1 Value1输入-8，表明平面沿X 负方向移动8 inch。 参数输入完毕后，在Plane4上单 击右键菜单选择“Generate”完成 创建。
Workbench 建模
方法1：导入第三方CAD模型和网格
在“Geometry”模块上用鼠标右键的快捷菜单选择“Import Geometry”导入其他软件（如ProE、UG、Solidworks、 AutoCAD等）创作的模型。
在“Meshing”模块上鼠标右键的快捷菜单选择“Import Mesh File”导入其他软件（如ICEM、Gambit等）划分的网格。
选中已创建的Plane4，单击图标 创建草图Sketch1。
Geometry CAD建模
一般建模——草图构建
1. 大圆管的进口型线 切换到Sketch选项卡，在 Setting中的Grid设置里激活 “Show in 2D”和“Snap”，实 现在在工作区内显示坐标格，并 具备自动捕捉的功能。
设置“Major Grid Spacing”为 1 inch，即每隔1 inch设置一个坐 标点 修改“Minor-Steps per Major” 为2，即每个坐标格分成2段显示； 默认值为8，不利于捕捉。
方法2：利用Geometry和Mesh模块建模
双击“Geometry”模块启动，或在“Geometry”模块上用鼠标 右键的快捷菜单选择“new geometry”。
WB笔记
ANSYS Workbench 14.0 仍旧支持第三方数据格式的导入功能，第三方模型的格式有：ACIS（SAT）、IGS/IGES、x_t/x_b、Stp/Step 等。
下面简要介绍一下ANSYS Workbench 14.0 与CATIA 公司的SolidWorks 软件集成的设置方法。
Step1：在Windows 系统下执行“开始”→“所有程序”→ANSYS 14.0→Utilities→CAD Configuration Manager 14.0 命令。
启动如图1‐36所示的ANSYS CAD Configuration Manager 14.0软件设置窗口，在窗口的CAD Selection 选项卡中，读者会看到ANSYS Workbench 14.0 软件能与大多数主流CAD 软件实现集成。
图1‐36 启动ANSYS CAD Configuration Manager 14.0 窗口Step2：在如图1‐37 所示的CAD Selection 选项卡中依次选择“Workbench and ANSYS Geometry Interface”及“SolidWorks”选项，使其前面的变成，并单击“Next>>”按钮，进入下一步设置。
图1‐37 SolidWorks 与ANSYSWorkbench 软件数据交互设置Step3：在如图1‐38 所示的CAD Configuration 选项卡中，可以显示出当前的配置信息。
图 1‐38 显示配置信息Step4：在如图 1‐39 所示的 CAD Configuration 选项卡中选择“Configure Selected CAD Interface ”命令，经过一段时间，会在下面的白色面板中出现图中所示的两行文字，说明设置成功，单击 Exit 按钮，在弹出的对话框中单击确定，退出软件设置窗口。
图 1‐39 SolidWorks 软件设置Step5：启动 Creo Parametric 软件，此时会在工具栏中出现一个“工具”按钮，依次单击会出现如图 1‐40 所示的命令。
自己整理的workbench安装过程
Workbench安装过程安装前预备工作Workbench的安装需要注意的事项有两个：系统时间和MAC地址➢系统时间参照license里面的起始时间（14-MAR-2012 08:42:25）有效期是一年，所以需要将电脑的系统时间改为2013年3月14日之前安装的workbench才能用，建议重装系统前将系统时间改为2012年3月15日。
系统和Workbench安装后，打开Workbench 软件，看看注册是否成功。
注册成功后，可以通过工具文件夹下的这两个批处理文件来实现时间的更改，考虑Tilcon的有效期，以后将时间改为2013年2月6日。
需要改动时间设置的话打开autodateback.bat进行对应项的编辑即可。
更改完毕，点击autostart.bat文件即可设置。
哪位同仁愿意优化可自行编辑。
➢Workbench安装前需要更改MAC地址。
MAC地址的更改可以安装工具文件夹下的mac221.exe进行mac地址的更改。
MAC地址更改为001921CE6333或者是001610856010，因为workbench的license有3个，tilcon有两个，所以考虑到这个问题，还是尽量不用DK3的license。
安装过程时间和MAC更改完毕即可进行workbench3.2的安装。
用虚拟光驱导入光盘镜像workbench3.2.iso来装。
Workbench3.2的安装过程依据如下步骤即可：按“OK”按“Next”前面两项默认的是勾选，取消勾选，然后按“Next”勾选图示的ACCEPT项，然后“Next”对应于电脑的MAC地址，选择DK1或DK2（DK3由于无对应的tilcon license所以不用），图示用的是DK1的license。
按“Next”在图示的选项中勾选ARM项，若是想多了解些其他架构的CPU的bsp的话，可以选择对应项（可以考虑勾选Intel/MIPS/PowerPC），然后“Next”按“Install”按“Next”按“Next”点击“Finish”即可。
SW辅助软件介绍
