一级导线测量施测方法
一级闭合导线测量
一级闭合导线测量（一）、导线的布设形式：闭合导线如图1所示，导线从已知控制点B和已知方向BA出发，经过1、2、3、4最后仍回到起点B，形成一个闭合多边形，这样的导线称为闭合导线。
闭合导线本身存在着严密的几何条件，具有检核作用。
图1 闭合导线（二）、导线测量的外业工作1．踏勘选点在选点前，应先收集测区已有地形图和已有高级控制点的成果资料，将控制点展绘在原有地形图上，然后在地形图上拟定导线布设方案，最后到野外踏勘，核对、修改、落实导线点的位置，并建立标志。
选点时应注意下列事项：（1）相邻点间应相互通视良好，地势平坦，便于测角和量距。
（2）点位应选在土质坚实，便于安置仪器和保存标志的地方。
（3）导线点应选在视野开阔的地方，便于碎部测量（4）导线边长应大致相等，其平均边长应符合表2所示。
（5）导线点应有足够的密度，分布均匀，便于控制整个测区。
2．建立临时性标志导线点位置选定后，要在每一点位上打一个木桩，在桩顶钉一小钉，作为点的标志。
也可在水泥地面上用红漆划一圆，圆点一小点，作为临时标志，并导线点统一编号。
3．导线边长测量导线边长可用钢尺直接丈量，或用光电测距仪直接测定。
用钢尺丈量时，选用检定过的30m 或50m 的钢尺，导线边长应往返丈量各一次，往返丈量相对误差应满足表2的要求。
4．转折角测量导线转折角的测量一般采用测回法观测。
在附合导线中一般测左角；在闭合导线中，一般测角；对于支导线，应分别观测左、右角。
不同等级导线的测角技术要求详见表2。
图根导线，一般用DJ6经纬仪测一测回，当盘左、盘右两半测回角值的较差不超过±35″时，取其平均值。
5．连接测量导线与高级控制点进行连接，以取得坐标和坐标方位角的起算数据，称为连接测量。
如图2所示，A 、B 为已知点，1～5为新布设的导线点，连接测量就是观测连接角βB 、β1和连接边DB1。
如果附近无高级控制点，则应用罗盘仪测定导线起始边的磁方位角，并假定起始点的坐标作为起算数据。

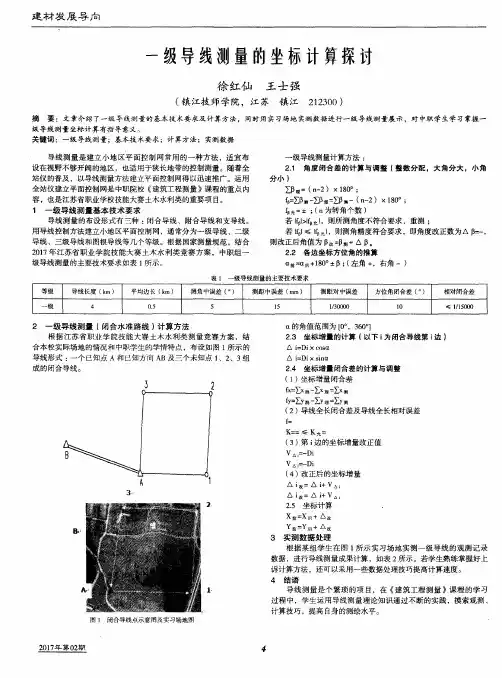

一级导线测量的坐标计算探讨
一
级导线测量的坐标计算探讨
徐 红仙 王 士 强
（ 镇 江技 师学院，江苏 镇 江 ２ １ ２ ３ ０ ０ ）
摘 要 ：文章 介绍 了一 级 导线测 量 的基本 技 术要 求及 计算 方法 ，同时 用实 习场地 实测 数据 进行 一级 导 线测量 展 示 ，对 中职 学 生学 习掌握 一 级 导线测 量 坐标计 算有指 导 意义。 关键 词 ：一级 导 线测 量 ；基 本技 术要 求；计 算方 法 ；实测数据
ｌ
导线测量是个繁琐的项 目，在 《 建筑工程测量 》课程的学习
过程 中 ，学 生运 用导 线 测量 理论 知识 通 过不 断 的实 践 ，摸索 观测 、
计算技巧 ，提高 自身的测绘水平。
图１ 闭合导线点示意 图及 实习场地 图
２ ０ １ ７ 年 第０ ２ 期
工 作 探 索
锥形量热仪研究饰面型防火涂料的阻燃性能
ｆ ＿ Ｋ＝＝ ≤ Ｋ ＝
（ ３ ） 第ｉ 边 的坐标 增 量改正 值
Ｖ △． ＝－ Ｄｉ
Ｖ △ｉ 改＝ △ ｉ ＋Ｖ △
３ ２
△ ｉ ＝△ ｉ ＋Ｖ △
２ ． ５ 坐标计 算
Ｘ 前＝ Ｘ 后＋ △ 改 Ｙ 前＝ Ｙ 后＋ △ 改
导线 测 量 是建 立 小 地 区平 面 控制 网常用 的一 种方 法 ，适 宜 布 设在 视野 不够 开 阔的地 区 ，也 适用 于狭 长地带 的控 制测量 。 随着全 站仪 的普 及 ，以导线 测量 方法 建立平 面控 制 网得 以迅速推 广 。运用 全 站仪建 立平 面控 制 网是 中职 院校 《 建 筑工程 测量 》课程 的重 点 内 容 ，也是 江苏 省 职业学校 技 能大赛 土木 水利类 的重 要项 目。 １ 一级导 线测量基本技术要求 导线 测量 的布 设 形式 有三 种 ： 闭 合导 线 、附合 导 线和 支导 线 。 用 导线控 制方 法建 立小地 区平面控 制 网 ，通 常分 为一级 导线 、二级 导 线 、三级导 线 和图根 导线 等几个 等级 。根 据 国家 测量 规范 ，结 合 ２ ｏ １ ７ 年 江苏 省 职 业学 院 技 能大 赛 土木 水 利类 竞赛 方 案 ，中职组 一 级 导线测 量 的主要 技术要 求 如表 １ 所示。 级 导线测 量计 算方法 ： ２ ． １ 角 度 闭合 差 的计 算与 调 整 （ 整 数 分配 。大 角 分大 ，小 角
一级导线测量规范
标准化与国际化：未来一级导线测量的标准将更加统一和规范，同时与国 际标准接轨，促进国内外技术交流和合作。
YOUR LOGO
THANK YOU
汇报人：风 汇报时间：20X-XX-XX
人员素质：测量人员需具备相应的专业知识和技能，能够熟练掌握测量流程和技术要求
质量控制的措施和方法
测量设备的选择 与校准
测量人员的培训 与资质认证
测量方法的确定 与优化
测量过程的监督 与检查
质量评估和改进
及时处理和纠正测量过程中 出现的问题
定期进行质量检查，确保测 量结果的准确性
不断优化和改进测量方法和 流程
测量时应选择天气良好、无雨无雾的时段进行 测量时应远离高压线、变压器等危险源 测量时应避免在交通繁忙的路段进行，确保人员和设备安全 测量时应遵守当地环保法规，避免对环境造成污染
一级导线测量的应用和发展趋势
一级导线测量的应用领域
城市规划与建设
交通路线规划
水利工程测量
土地资源调查与管理
一级导线测量的技术发展
仪器设备安全的要求
仪器设备的选择应符合相关标准和规范，确保精度和稳定性。 使用前应对仪器设备进行检查和校准，确保其正常工作且精度符合要求。 在使用仪器设备时，应严格按照操作规程进行，避免因误操作导致设备损坏或测量误差。 对于一些高精度的仪器设备，应定期进行维护和保养，以确保其长期稳定性和可靠性。
环境安全的要求
测量目的和要求
测量目的：确定地面点位的水平位置和高程 测量要求：精度高、可靠性好、成果可靠
测量范围和精度
导线测量规范Ⅰ导线测量的主要技术要求各等级导线测量的主要
导线测量规范（Ⅰ）导线测量的主要技术要求各等级导线测量的主要技术要求，应符合表3.3.1的规定。
注：1 表中n为测站数。
2 当测区测图的最大比例尺为1：1000时，一、二、三级导线的导线长度，、平均边长可适当放长，但最大长度不应大于表中规定相应长度的2倍。
3.3.2 当导线平均边长较短时，应控制导线边数不超过表3.3.1相应等级导线长度和平均边长算得的边数；当导线长度小于表3.3.1规定长度的1/3时，导线全长的绝对闭合差不应大于13㎝。
3.3.3 导线网中，结点与结点、结点与高级点之间的导线段长度不应大于表3.3.1中相应等级规定长度的0.7倍。
（Ⅲ）水平角观测3.3.7 水平角观测所使用的全站仪、电子经纬仪和光学经纬仪，应符合下列相关规定：1 照准部旋转轴正确性指标：管水准器气泡或电子水准器长气光在各位置的读数较差，1秒级仪器不应超过2格，2秒级仪器不应超过1格，6秒级仪器不应超过1.5格。
2 光学经纬仪的测微器行差及隙动差指标：1秒级仪器不应大于1秒，2秒级仪器不应大于2秒。
3 水平轴不垂直于垂直轴之差指标；1秒级仪器不应超过10秒，2秒级仪器不应超过15秒，6秒级仪器不应超过20秒。
4 补偿器的补偿要求：在仪器补偿器的补偿区间，对观测成果应能进行有效补偿。
5 垂直微动旋转使用时，视准轴在水平方向上不产生偏移。
6 仪器的基座在照准部施转时的位移指标：1秒级仪器不应超过0.3秒，2秒级仪器不应超过1秒，6秒级仪器不应超过1.5秒。
7 光学（或激光）对中器的视轴（或射线）与竖轴的重合度不应大于1㎜。
3.3.8 水平角观测宜采用方向观测法，并符合下列规定：1 方向观测法的技术要求，不应超过表3.3.8的规定。
表3.3.8水平角方向观测法的技术要求注；1 全站仪、电子经纬仪水平角观测时不受光学测微器两次重合读数之差指标的限制。
2 当观测方向的垂直角超过±30的范围时，该方向2C互差可按相邻测回同方向进行比较，其值应满足表中一测回内2C互差的限值。
导线测量实施方案
导线测量实施方案一、引言。
导线测量是土木工程中常见的一项测量工作，其准确性和规范性对工程的质量和安全性有着重要的影响。
因此，制定一套科学合理的导线测量实施方案对于工程的顺利进行至关重要。
二、前期准备。
1. 确定测量范围，在进行导线测量前，需要明确测量的范围，包括测量的起止点和测量线路的走向。
2. 准备测量工具，根据测量范围的不同，选择合适的测量工具，包括测距仪、经纬仪、水准仪等。
3. 确定测量时间，根据工程的实际情况和天气条件，确定最佳的测量时间，以保证测量的准确性和安全性。
三、测量实施。
1. 设置基准点，在进行导线测量前，首先需要设置基准点，以确保测量的准确性。
基准点的设置应符合工程的要求，并经过严格的测量和标定。
2. 测量线路，根据前期准备中确定的测量范围，沿着预定的线路进行测量。
在测量过程中，需要注意测量工具的使用方法和精度，确保测量结果的准确性。
3. 数据记录与处理，在测量过程中，需要及时记录测量数据，并进行初步的数据处理。
对于复杂的测量数据，可以使用专业的测量软件进行进一步的处理和分析。
四、测量结果的验证与修正。
1. 验证测量结果，在完成测量后，需要对测量结果进行验证，确保测量的准确性和可靠性。
可以采用多次测量和对比的方法，排除测量误差。
2. 修正测量结果，如果发现测量结果存在误差，需要及时进行修正。
根据误差的来源和大小，采取相应的修正措施，以确保测量结果符合工程要求。
五、总结与建议。
通过以上的测量实施方案，可以保证导线测量的准确性和规范性，为工程的顺利进行提供可靠的数据支持。
在实际工程中，需要根据具体的情况和要求，灵活运用以上的方法和步骤，以确保测量工作的顺利进行。
六、结语。
导线测量作为土木工程中的重要环节，其实施方案的科学性和合理性对工程的质量和安全性有着重要的影响。
因此，需要在实际工程中认真贯彻以上的实施方案，并根据实际情况进行合理的调整和完善，以确保测量工作的准确性和可靠性。
(整理)测量规范一级导线
1、概况京石高速铁路客运专线已经于2006年2月通过了国家发改委审批，建设总工期4年，预计2012年全线通车。
设有六个站，北京西—涿州—徐水—保定—定州—石家庄东。
设计时速350公里/小时。
全长281 公里。
本单位承包工程量8公里。
1、本工程收集到国家GPS点4个点作为本工程平面控制起算点。
2、本工程收集到Ⅲ等水准点15个，系珠基高程系成果，作为本工程高程控制起算点。
2、控制点交接桩概述2.1地形踏勘2.2控制桩情况：1完好控制桩占90%，2丟损控制桩占4%，松动控制桩占6%3、作业队伍情况为确保本次复测的准确性和高效性，我院派出精兵强将，由项目长亲自挂帅，由较强作业能力的工程技术人员5名，辅助技术员4名组成复测小组，从事复测工作；由10名技术人员进行地形测量工作，工程处长带队，工程师1名，技术员3名，技术熟练的辅助工12名从事外业测量和内业整理工作。
此次作业于2006年8月进驻测区，共投入人员68人，全站仪6台，汽车3部，计算机8台，绘图仪1台。
2004开思软件8套。
4、仪器设备全站仪：Leica （徕卡），角度测量精确度±2″，距离测量精确度±2mm +2ppm（已检核），基座（经检核所有基座都满足要求），气象表，温度计，脚架，棱镜，手持GPS5、规范5．1城市测量规范（C118/99）5．2工程测量规范（GB50026/93）6、技术要求6.1 一级导线测量的技术要求光电测距导线的主要技术要求应符合表一二三的规定。
表一，光电测距导线的水平角技术要求等级仪器等级测回数左+右-360之差/″上下半测回之差/″测角中误差/″方位角闭合差/″一级 I级2≤±10≤±10≤±5≤注：n为测站数。
表二，光电测距导线的竖直角技术要求等级仪器等级测回数竖直角互差/″指标差互差/″一级I级 2 ≤±10 ≤±10表三，光电测距导线的测距技术要求等级仪器等级导线长度/km测回数测距中误差/mm相对误差导线全长相对闭合差一级I级 4 4 ≤±15 ≤1/30000 ≤1/140006.2每条边量测测站一端的气象数据。
一级闭合导线测量
一级闭合导线测量（一）、导线的布设形式：闭合导线如图1所示，导线从已知控制点B和已知方向BA出发，经过1、2、3、4最后仍回到起点B，形成一个闭合多边形，这样的导线称为闭合导线。
闭合导线本身存在着严密的几何条件，具有检核作用。
图1 闭合导线（二）、导线测量的外业工作1．踏勘选点在选点前，应先收集测区已有地形图和已有高级控制点的成果资料，将控制点展绘在原有地形图上，然后在地形图上拟定导线布设方案，最后到野外踏勘，核对、修改、落实导线点的位置，并建立标志。
选点时应注意下列事项：（1）相邻点间应相互通视良好，地势平坦，便于测角和量距。
（2）点位应选在土质坚实，便于安置仪器和保存标志的地方。
（3）导线点应选在视野开阔的地方，便于碎部测量（4）导线边长应大致相等，其平均边长应符合表2所示。
（5）导线点应有足够的密度，分布均匀，便于控制整个测区。
2．建立临时性标志导线点位置选定后，要在每一点位上打一个木桩，在桩顶钉一小钉，作为点的标志。
也可在水泥地面上用红漆划一圆，圆内点一小点，作为临时标志，并导线点统一编号。
3．导线边长测量导线边长可用钢尺直接丈量，或用光电测距仪直接测定。
用钢尺丈量时，选用检定过的30m 或50m 的钢尺，导线边长应往返丈量各一次，往返丈量相对误差应满足表2的要求。
4．转折角测量导线转折角的测量一般采用测回法观测。
在附合导线中一般测左角；在闭合导线中，一般测内角；对于支导线，应分别观测左、右角。
不同等级导线的测角技术要求详见表2。
图根导线，一般用DJ6经纬仪测一测回，当盘左、盘右两半测回角值的较差不超过±35″时，取其平均值。
5．连接测量导线与高级控制点进行连接，以取得坐标和坐标方位角的起算数据，称为连接测量。
如图2所示，A 、B 为已知点，1～5为新布设的导线点，连接测量就是观测连接角βB 、β1和连接边DB1。
如果附近无高级控制点，则应用罗盘仪测定导线起始边的磁方位角，并假定起始点的坐标作为起算数据。
全站仪导线测量的详细操作方法
全站仪导线测量的详细操作方法全站仪导线测量的详细操作方法，一看就会！一，实地选定控制点实地选点之前先要有一个计算程序，且已经编辑好线路设计参数，知道路线的大致走向。
选点的几个要求：地基稳固，方便架设仪器和后期放样，超出施工挖填范围一定距离，相邻两点之间通视良好，各点与前、后相邻点之间的距离尽量等长。
确定导线的等级，请参照下图的《导线测量的主要技术参数》。
二，埋石在选定的点位挖坑，依土质情况而定，建议埋置深度不小于0.6米。
将钢筋切割成长约50公分的小段，选择截面较平整光滑的一端用钢锯锯一个深约2mm的十字丝待用。
搅拌砼倒入坑中，人工捣实，表面抹平，在中心位置插入钢筋，钢筋顶端高出砼面约1公分。
在砼表面刻下点的编号。
这样一个控制点就埋设完成了。
说明：有些问题并不是绝对的，比如在坚固稳定的大石头或建筑物上标记做点也是可以的，总之把握一个原则，控制点要稳固，方便后期保存和使用。
三，导线测量（测角、测距）为了方便大家学习和理解，我以一个案例来进行演示。
案例背景G1、G2、G3、G4是设计院给的已知坐标的控制点，D1、D2、D3是我们埋设的待测加密点。
将相邻两点连接后，就组成了导线线路图，如下图：测量方案从G1点向G4点方向测量，测量的水平角为左角。
导线等级采用一级，测量仪器采用2”级全站仪，采用两个相同型号的棱镜。
按技术要求，每个测站需观测两个测回。
开始前的一些常识说明导线边：两个导线点的连线在水平面上的投影叫做导线边，所以导线边长是两相邻点间的水平距离。
水平角：是指两条相邻导线边组成的夹角。
左角和右角：把观测的前进方向的左侧的角叫做左角，右侧的叫做右角，一般都测量左角。
前方点和后方点：前方点和后方点是相对测站点的位置来定的，在相对于测站点的观测前进方向上叫前方点，反之叫后方点。
比如测站在G2点时，G2的后方点是G1，前方点是D1。
盘左和盘右：通俗点说盘左就是常说的正镜，盘右就是常说的倒镜。
导线测量规范
导线测量规范做好每一个测点的标记工作。
标记的类型因地质的不同而不同。
部分类型如下：（a）坚硬的土地标识应由30平方厘米和一米长的混凝土柱组成，安置于地下75厘米处，中心还应由直径为4厘米、长度为1.5—2米的铁管加固。
混凝土柱是由沙子或沙子、橡胶和水泥的混合物按5：1的比例混合而成。
铁管必须与混凝土柱的表面保持齐平，并在顶部一英尺处，用小石头和小圆石灌实。
在最顶部，用水泥泥浆填充，中心标志用0.22口径的弹壳或铜螺钉制作。
混凝土柱的表层应抛光摩平，以易于鉴别数字和字母。
（b）软土地放置底标和顶标，共同组成点标志。
底标是由直径为30厘米、深度至少为15厘米的混凝土块组成，置于……（第三页下端少一行），固定铜螺钉作为中心标志。
顶标表层不应低于地面75厘米深。
顶标是由30平方厘米的预制混凝土柱制成，中心为软钢，钢筋垂直于底标。
底标在顶标安置前，覆盖10厘米厚的沙子。
见图表所示。
（c）坚硬的岩石在岩石上垂直钻一个深度为30厘米的洞，然后将一根长度为46厘米直径为5厘米的管子插入洞内，露出岩石面16厘米处。
将水泥泥浆灌注到洞内，捣实，以固定中间的管子。
然后，用水泥泥浆填充至管子边缘，再插入0.22铜螺钉作为中央标志。
洞口周围的岩石表面出现裂痕，宜为水泥图章提供相应承载力。
管应与图章表面保持齐平，识别的标志印在水泥图章的上面。
2.3.1 （c）参考标点对于每一根混凝土柱，附近除了有明显的指向标志外，还应仔细描述至少3个参考标识。
参考标点可用15平方厘米，长60厘米的支柱及与上述标志相同的材料制作。
参考标点应选择良好的角度，其距离应控制在30米范围内，并可供经纬仪聚焦。
2.3.2标识的数量见“测量标识列举和分类”标识以字母P作为后缀连续排列，前缀为各地籍测量的英文单词第一个字母拼成。
例如：LCS 4P也就是：拉各斯地籍测量第4标志。
3. 地形观测3.1 角位观测水平角度的测量需用大地经纬仪，角度至少是0.5’’。
使用导线测量方法的步骤与技巧
使用导线测量方法的步骤与技巧导线测量是一种常用的测量方法，广泛应用于工程领域，如建筑、电气、通信等。
本文将介绍导线测量的基本步骤与技巧，帮助读者了解该测量方法并提高测量精度。
一、导线测量简介导线测量是通过测量导线两端的位置与方位来确定导线的长度、水平位置和高差等重要参数的一种测量方法。
它可以分为直接法和间接法两种方式，具体根据需要选择不同的方法。
二、直接法测量步骤直接法是通过直接测量导线两端的位置与方位来获得导线各项参数的方法。
下面是直接法测量的基本步骤。
1. 准备工作在开始测量之前，首先需要进行准备工作。
包括选择合适的测量仪器和设备，如全站仪、经纬仪等，并检查它们的准确性和可靠性。
另外，还需确定测量范围、测量方向和控制点的位置，并排除可能干扰测量精度的因素。
2. 设置控制点控制点是导线测量中的重要参考点，用于确定导线的基准线和基准面。
在进行直接法测量时，需要合理地设置控制点，并使用合适的仪器和方法进行测量。
一般来说，控制点应分布在导线两端以及测量区域的边界处，以确保测量结果的准确性和可靠性。
3. 测量导线的位置与方位测量导线的位置与方位是导线测量的核心内容。
根据具体情况选择合适的测量仪器和方法进行测量。
对于较长的导线，可以使用全站仪等高精度仪器进行测量；对于较短的导线，可以使用经纬仪等传统仪器进行测量。
在测量过程中，需要注意仪器的水平校正和方位调整，并使用合适的目标板和目标棒进行定位。
4. 数据处理与分析测量完成后，需要对测量数据进行处理与分析。
根据测量仪器和方法的不同，可以使用计算机软件或手工计算来处理测量数据。
常用的数据处理内容包括坐标转换、误差校正、数据过滤等。
通过对测量数据的处理与分析，可以得到导线的长度、水平位置和高差等参数，并对测量结果的准确性进行评价。
三、间接法测量步骤间接法是通过测量导线之间的夹角和距离，然后通过三角变形原理计算出导线的各项参数的方法。
下面是间接法测量的基本步骤。
一级导线测量施测方法
5、规范5．1城市测量规范（C118/99）5．2工程测量规范（GB50026/93）6、技术要求一级导线测量的技术要求光电测距导线的主要技术要求应符合表一二三的规定。
表一，光电测距导线的水平角技术要求注：n为测站数。
表二，光电测距导线的竖直角技术要求表三，光电测距导线的测距技术要求每条边量测测站一端的气象数据。
温度取位至0.5℃，气压取位至100pa或1mmHg （所使用的气象仪器应在检定的使用有效期内）。
导线边长应进行加常数、乘常数、气象、倾斜改正以及高程归化和投影改化等各项改正计算。
导线边长通过两点间高差进行倾斜改正，按“城市规范”第2.4.10和条执行。
按“城市规范”第条进行测距边水平距离的高程归化和投影改化。
导线边距离观测记录要求清晰、整洁，原始观测数据的更改应符合“城市规范”第2.6.3条的规定，记录、计算取位至1mm。
7 、作业方法左角采用前-后-后-前，右角采用后-前-前-后，水平角采用测回法，竖直角采用中丝法，三丝法导线施测采用三联脚架全园观测法施测，水平角观测的技术要求按《工程测量规范GB50026-93》2.3.1~执行。
测角导线转折角有左角和右角之分。
在导线前进方向左侧的水平角称为左角，右侧的水平角称为右角。
闭合导线一般测其内角，在公路测量中，附和导线一般测右角，注意全线应统一。
各等级的导线测角要求，应满足规范。
测边⑵光电测距，光电测距导线边采用单向或往返观测，导线边长均观测2测回，每测回4次读数，一测回内读数较差应小于5mm,单程测回间较差应小于10mm。
8、设计表格外业数据表格光电测距导线记录表工程名称：观测日期：仪器：观测者：记录者：天气：第页共页9、内业计算导线测量内业计算的目的：计算各导线点的坐标。
、外业观测值复核、对斜距进行三项改正在化为平距、将施工面上的平距规划到高斯投影面上，比例因子、整理外业资料计算之前，全面检查外业测量记录，数据是否齐全，有无遗漏、记错或算错，成果是否符合规范的要求。
导线测量方法1
导线测量（I ）导线测量的主要技术要求各等级导线测量的主要技术要求，应符合下表的规定。
注：1 表中n 为测站数。
1、 当导线平均边长较短时，应控制导线边数不超过表相应等级导线长度和平均边长算得的边数；当导线长度小于表规定长度的1/3时，导线全长的绝对闭合差不应大于13㎝。
2、 导线网中，结点与结点、结点与高级点之间的导线段长度不应大于表中相应等级规定长度的0.7倍。
（II ）水平角观测水平角观测所使用的全站仪、电子经纬仪和光学经纬仪，应符合下列相关规定：1 照准部旋转轴正确性指标：管水准器气泡或电子水准器长气泡在各位置的读数较差，1〞级仪器不应超过2格，2〞级仪器不应超过1格，6〞级仪器不应超过1.5格。
2 光学经纬仪的测微器行差及隙动差指标：1〞级仪器不应大于1〞.2〞级仪器不应大于2〞。
3 水平轴不垂直于垂直轴之差指标；1〞级仪器不应超过10〞，2〞级仪器不应超过15〞，6〞级仪器不应超过20〞。
4 补偿器的补偿要求：在仪器补偿器的补偿区间，对观测成果应能进行有效补偿。
5 垂直微动旋转使用时，视准轴在水平方向上不产生偏移。
6 仪器的基座在照准部施转时的位移指标：1〞级仪器不应超过0.3〞，2〞级仪器不应超过1〞，6〞级仪器不应超过1.5〞。
7 光学（或激光）对中器的视轴（或射线）与竖轴的重合度不应大于1㎜。
水平角观测宜采用方向观测法，并符合下列规定：方向观测法的技术要求，不应超过表3.3.8的规定。
表3.3.8 水平角方向观测法的技术要求注；1 全站仪、电子经纬仪水平角观测时不受光学测微器两次重合读数之差指标的限制。
2 当观测方向的垂直角超过±30的范围时，该方向2C 互差可按相邻测回同方向进行比较，其值应满足表中一测回内2C 互差的限值。
2 当观测方向不多于3个时，可不归零。
3 当观测方向多于6个时，可进行分组观测。
分组观测应包括两个共同方向（其中一个为共同零方向）。
其两组观测角之差，不应大于同等级测角中误差的2倍。
导线测量测量方法
导线测量测量方法导线测量是电力系统中常用的一种测试方法，用于测量导线的电阻和长度等参数。
导线测量主要分为电阻测量和长度测量两个方面。
首先，电阻测量是导线测量的基础，通过测量导线的电阻值可以判断导线的电导率、导线的导电质量好坏以及导线连接的可靠性等。
一般来说，电阻测量可以使用电桥法、接触电阻法以及四线电阻测量法等方法。
电桥法是一种常用的电阻测量方法，它基于电桥平衡原理，通过调节电桥的四个电阻值使得电桥平衡，从而测量未知电阻值。
该方法的优点是测量精度高，适用范围广，可以方便地测量各种类型的电阻。
接触电阻法是一种直接测量导线接触电阻的方法，通过在导线两端接触器上施加一定的电压，测量流过导线的电流和电压降，从而得到导线的接触电阻值。
这种方法适用于大电流下的导线接触电阻测量，但需要注意接触器的选择和保持良好的接触状态。
四线电阻测量法是一种常用的精密测量方法，通过在导线两端接入四根导线，通过一对导线施加电流，另一对导线测量电压降，从而消除导线本身的接触电阻对测量结果的影响，得到精确的电阻值。
其次，长度测量是导线测量的另一个重要方面，通过测量导线的长度可以计算出导线的电容和电感参数。
导线的长度测量可以使用直尺、游标卡尺或者激光测距仪等方法。
直尺法是一种简单直接的测量方法，适用于短导线的长度测量。
可以通过将导线与直尺对齐，读取直尺上的刻度值，从而得到导线的长度。
游标卡尺是一种常用的精密测量工具，通过移动游标尺片上的游标，将其对准导线末端，从刻度上读取长度值。
激光测距仪是一种先进的测量工具，通过发射激光束并测量激光束的反射时间来计算出距离，可以非常精确地测量导线的长度。
导线测量中还需要注意一些常见的误差源，例如接触电阻、电阻温度系数、电流分布不均匀等因素都会对测量结果产生一定的影响，因此在测量时需注意校正和补偿。
此外，导线测量中还需要注意选择合适的测量工具和仪器，以及保证测量环境的稳定性和准确性。
综上所述，导线测量是一项重要的电力系统测试方法，通过测量导线的电阻和长度等参数可以评估导线的导电质量和连接可靠性。
一级导线测量指导书
一级导线测量指导书一、作业任务根据工程建设的要求，结合测区自然地理条件的特征，选择最佳布网方案，建立一级导线控制网，依据测量规范要求进行外业测量与内业数据处理。
本测区范围：广西师范学院明秀校区，选择四个点形成一个闭合导线，并用油性笔在现场做好标志。
二、已有测量成果及利用目前广西师范学院明秀校区基础控制点如下表1所示：三、导线观测技术要求：本方案为一级导线，其具体的观测依据如右表2导线观测技术要求所示。
表 2 导线观测技术要求点名 等级 X （m ） Y （m ） H （m ） 备注 NT0563 一级 2527426.851 532020.477 75.523 起算点 NT0560 一级 2526977.666 532290.470 75.881 起算点I20 二级 2526539.018 532405.493 74.142 I22 二级 2527514.444 532385.594 73.998 I04 二级 2527262.735 532385.594 74.460 I15 二级 2527273.834 532464.486 75.516 I06二级2527087.336532376.34874.309附件1导线测量记录表测盘目第Ⅰ测回水平角值第Ⅱ测回水平角值平均角值距离测量(m)平均距离(m)站位标度盘读数(°′″)(°′″)度盘读数(°′″)(°′″)(°′″)端点号边长端点号边长左～～～右～～～左～～～右～～～左～～～右～～～左～～～右～～～左～～～右～～～左～～～右～～～左～～～右～～～左～～～右～～～班级：日期：年月日天气：。
导线测量规范Ⅰ导线测量的主要技术要求各等级导线测量的主要
导线测量规范Ⅰ导线测量的主要技术要求各等级导线测量的主要Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】导线测量规范（Ⅰ）导线测量的主要技术要求注：1 表中n为测站数。
2 当测区测图的最大比例尺为1：1000时，一、二、三级导线的导线长度，、平均边长可适当放长，但最大长度不应大于表中规定相应长度的2倍。
3.3.2 当导线平均边长较短时，应控制导线边数不超过表相应等级导线长度和平均边长算得的边数；当导线长度小于表规定长度的1/3时，导线全长的绝对闭合差不应大于13㎝。
3.3.3 导线网中，结点与结点、结点与高级点之间的导线段长度不应大于表中相应等级规定长度的倍。
（Ⅲ）水平角观测3.3.7 水平角观测所使用的全站仪、电子经纬仪和光学经纬仪，应符合下列相关规定：1 照准部旋转轴正确性指标：管水准器气泡或电子水准器长气光在各位置的读数较差，1秒级仪器不应超过2格，2秒级仪器不应超过1格，6秒级仪器不应超过格。
2 光学经纬仪的测微器行差及隙动差指标：1秒级仪器不应大于1秒，2秒级仪器不应大于2秒。
3 水平轴不垂直于垂直轴之差指标；1秒级仪器不应超过10秒，2秒级仪器不应超过15秒，6秒级仪器不应超过20秒。
4 补偿器的补偿要求：在仪器补偿器的补偿区间，对观测成果应能进行有效补偿。
5 垂直微动旋转使用时，视准轴在水平方向上不产生偏移。
6 仪器的基座在照准部施转时的位移指标：1秒级仪器不应超过秒，2秒级仪器不应超过1秒，6秒级仪器不应超过秒。
7 光学（或激光）对中器的视轴（或射线）与竖轴的重合度不应大于1㎜。
3.3.8 水平角观测宜采用方向观测法，并符合下列规定：1 方向观测法的技术要求，不应超过表3.3.8的规定。
注；1 全站仪、电子经纬仪水平角观测时不受光学测微器两次重合读数之差指标的限制。
2 当观测方向的垂直角超过±30的范围时，该方向2C互差可按相邻测回同方向进行比较，其值应满足表中一测回内2C互差的限值。
导线测量规范Ⅰ导线测量的主要技术要求各等级导线测量的主要
导线测量规范（I）导线测量的主要技术要求各等级导线测量的主要技术要求，应符合表3.3.1的规定。
2当测区测图的最大比例尺为1 : 1000时，一、二、三级导线的导线长度，、平均边长可适当放长，但最大长度不应大于表中规定相应长度的2倍。

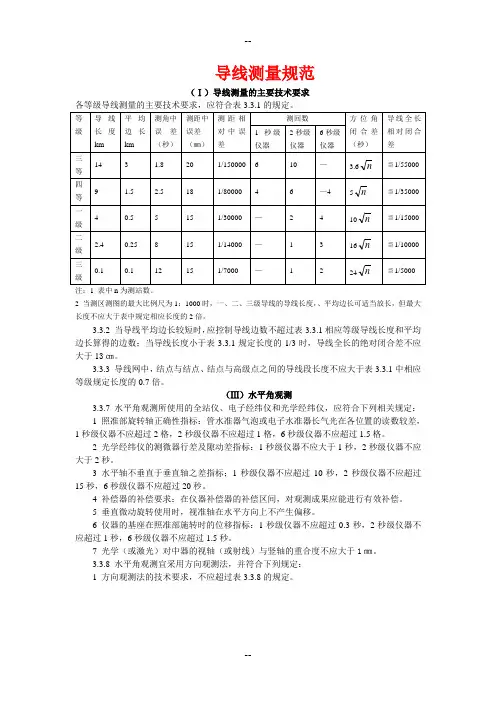

332当导线平均边长较短时，应控制导线边数不超过表 3.3.1相应等级导线长度和平均边长算得的边数；当导线长度小于表 3.3.1规定长度的1/3时，导线全长的绝对闭合差不应大于13 cm o3.3.3导线网中，结点与结点、结点与高级点之间的导线段长度不应大于表331中相应等级规定长度的0.7倍。
（川）水平角观测3.3.7水平角观测所使用的全站仪、电子经纬仪和光学经纬仪，应符合下列相关规定：1照准部旋转轴正确性指标：管水准器气泡或电子水准器长气光在各位置的读数较差，1秒级仪器不应超过2格，2秒级仪器不应超过1格，6秒级仪器不应超过1.5格。
2光学经纬仪的测微器行差及隙动差指标：1秒级仪器不应大于1秒，2秒级仪器不应大于2秒。
3水平轴不垂直于垂直轴之差指标；1秒级仪器不应超过10秒，2秒级仪器不应超过15秒，6秒级仪器不应超过20秒。
4补偿器的补偿要求：在仪器补偿器的补偿区间，对观测成果应能进行有效补偿。
5垂直微动旋转使用时，视准轴在水平方向上不产生偏移。
6仪器的基座在照准部施转时的位移指标：1秒级仪器不应超过0.3秒，2秒级仪器不应超过1秒，6秒级仪器不应超过 1.5秒。
7光学（或激光）对中器的视轴（或射线）与竖轴的重合度不应大于1伽。
3.3.8水平角观测宜采用方向观测法，并符合下列规定：1方向观测法的技术要求，不应超过表 3.3.8的规定。
注；1全站仪、电子经纬仪水平角观测时不受光学测微器两次重合读数之差指标的限制。
2当观测方向的垂直角超过土3°的范围时，该方向2C互差可按相邻测回同方向进行比较，其值应满足表中一测回内2C互差的限值。
2当观测方向不多于3个时，可不归零。

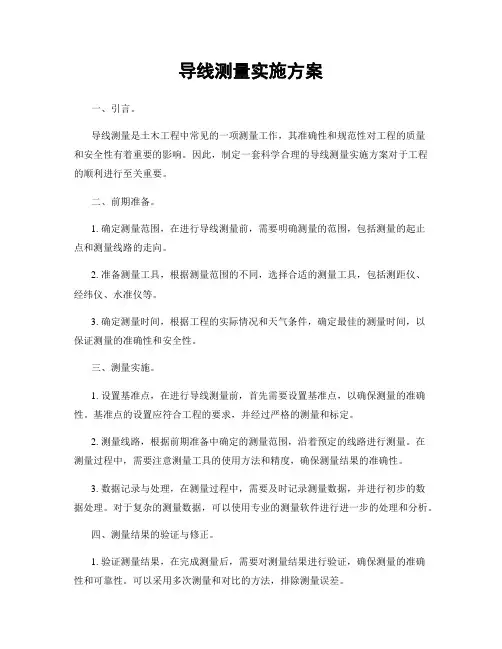

导线测量实施的步骤
导线测量实施的步骤1. 准备工作在进行导线测量之前，需要进行一些准备工作，以确保测量的准确性和安全性。
1.1 检查测量设备和工具在开始导线测量之前，需要检查测量设备和工具的完整性和工作状态。
确保测量仪器和工具是正常的，并且没有损坏或缺失。
1.2 定位测量点根据需要进行导线测量的区域，确定测量点的位置。
在确定测量点时，要考虑可靠性和测量点的可访问性。
1.3 进行安全评估在进行导线测量之前，需要进行安全评估，以确保在测量过程中不会有任何危险或事故发生。
评估风险并制定安全措施，以保证测量过程的安全性。
2. 实施导线测量一旦完成准备工作，可以开始实施导线测量。
下面是导线测量的详细步骤。
2.1 确定标定基准在进行导线测量之前，需要确定一个标定基准，以确保测量结果的准确性和可比性。
标定基准的选择应根据实际情况进行决定。
2.2 连接测量设备将测量设备与测量点连接，确保连接牢固并且保持稳定。
根据实际情况，选择合适的连接方式（例如：夹具、电缆等）。
2.3 进行导线测量根据测量需求，选择合适的测量方法和技术。
根据实际情况，可能需要进行直接测量、间接测量或混合测量。
2.4 记录测量结果在进行导线测量时，要及时、准确地记录测量结果。
可以使用纸质表格、电子表格或其他记录工具进行记录，确保测量数据的完整性和可追溯性。
2.5 分析和解释测量数据在完成测量后，需要对测量数据进行分析和解释。
根据实际情况，可能需要进行数据处理、图表绘制和结果解释等操作。
确保对测量数据进行正确的分析和解释。
3. 测量结果的验证和报告完成导线测量后，需要对测量结果进行验证和生成测量报告。
下面是验证和报告的步骤。
3.1 验证测量结果的准确性在生成测量报告之前，需要对测量结果进行验证，确保结果的准确性和可靠性。
可以进行重复测量或与其他测量结果进行对比，以确保结果的一致性。
3.2 生成测量报告基于测量结果和验证结果，生成测量报告。
报告应包括测量方法、结果、分析和解释等内容。

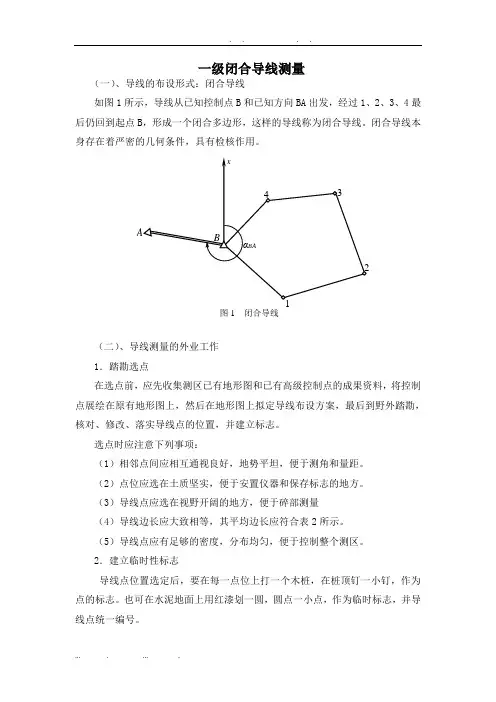

一级闭合导线测量
一级闭合导线测量表1 一级导线测量基本技术要求表2 光电测距导线的主要技术要求（三）闭合导线内业计算闭合导线如图3所示，计算示例见表3。
其内业计算步骤如下。
１、角度平差①、角度闭合差：βW ＝[内β]－01802⋅-）（n 式中:n ──折角β的个数。
②、角度闭合差限差： 允βW ＝n 40± （″） 式中:n ──折角β的个数。
③、角度改正数： βV i ＝－nW β说明：βV i 与βW 的单位应相同，一般以秒为单位。
④、检核计算： [βV ]＝－βW根据上述检核计算公式实际计算时，会 图3 闭合导线 发现有时上式不相等，这是由于角度改正数计算时取有效位而产生的凑整误差造成的。
为了使检核计算式两端相等，应将凑整误差分配到观测角改正数βV i 中──这称为凑整误差调整。
该凑整误差调整的原则是：在短边两端的观测角对应的改正数βV i 上调整，一个观测角对应的改正数βV i 上只能调整１秒。
⑤、平差角计算： i β'＝i β＋βV i检核：[β']＝01802⋅-）（n ２、推算导线各边坐标方位角 ①、计算导线各边坐标方位角：0180+'+=i 左后前βαα 即：01180+'+=+i i i 左βαα 或者： 0180+'-=i 右后前βαα 即：01180+'-=+i i i 右βαα ②、检核计算：从已知边AB 开始，再推回到已知边BA 结束，则已知边坐标方位角的计算值BA α应与其已知值AB α0180±相等。
这里需要强调的是：已知边与未知边的连接角θ若测错或整理数据过程中转抄错，在计算中将无法发现。
因此，观测前，应加强对已知点位和已知方向的确认，保证无误；观测中，应保证观测角值θ观测准确无误（一般应比β角多测一个测回）；计算中，应保证θ角的转抄准确无误。
３、坐标增量计算 ①、坐标增量： i i i Cos D X α⋅=∆ i i i Sin D Y α⋅=∆ ②、坐标增量闭合差：X W ＝[测X ∆]－理X ∆＝[测X ∆] Y W ＝[测Y ∆]－理Y ∆＝[测Y ∆]S W ＝22Y X W W +± （S W 为导线全长闭合差，也叫导线点位闭合差）说明：当导线长度短于规范规定的31时，导线点位闭合差不应大于图上mm 3.0，即：允S W ＝±0.3·Ｍ（ｍｍ） （Ｍ为测图比例尺分母） N1＝][D W S ≤20001 （N1为导线全长相对闭合差）③、坐标增量改正数：xi V ＝－i XD D W ⋅][ yi V ＝－i Y D D W⋅][检核计算：[x V ]＝－X W[y V ]＝－Y W根据上述检核计算公式实际计算时，会发现有时上式不相等，这是由于坐标增量改正数xi V 、yi V 计算时取有效位而产生的凑整误差造成的。
