详解地磁感应器原理-应用及优缺点
详解地磁感应器原理/应用及优缺点
地磁感应器既是地磁传感器，地磁传感器的工作原理是当驾驶员将车辆停在车位上，地磁传感器将自动感应车辆的停车时间，将时间传送到中继
站进行计费，市民直接用银行卡在POS机上缴费。同时利用该设备摄像功能，不交费的车辆进行拍照，并将这些车辆信息录入有关网站，对逃费车辆采取
一定措施。
?
?
优点
?
?
一．安装、维修方便，不必封闭车道、对路面破坏小，当在检测点吊架或侧面安装时不用破坏路面，维修时只需检查地磁传感器即可；检测点不
易遭到破坏，不受路面移动影响；
?
?
二．地磁传感器是利用地球磁场在铁磁物体通过时的变化来检测，所以它不受气候的影响；
?
?
三．通过对灵敏度的设置可以识别铁磁性物体的大小，可以大致判断出车辆的类型；
交通检测器的种类及其优缺点
交通检测器的种类及其优缺点 检测器的概述 目前国内外在交通检测系统或交通信息采集系统中，大量应用了电磁传感技术、超声传感技术、雷达探测技术、视频检测技术、计算机技术、通信技术等高新科学技术。相应地，交通信息检测器主要有：电感环检测器（环型感应线圈）、超声波检测器、红外检测器、雷达检测器、视频检测器等。 交通检测器以车辆为检测目标，检测车辆的通过或存在状况，对于异常交通流信息如拥堵、事故等也能进行实时监测，也检测路上车流的各种参数，如车流量、车速、车型分类、占有率、排队等，其作用是为控制系统提供足够的信息以便进行最优的控制。 检测器的分类 检测器种类很多，其工作原理大致可分为两类：○ 1检测能使某种开关触点闭合的机械力；○ 2检测因车辆的运动或存在引起的能量变化。压力检测器就是利用机械力检测的例子，而利用能量变化进行检测则有环形线圈检测器超声波检测器等等。 按照能否检测静止车辆来分，检测器可分为两类。有些检测器如环形线圈、磁强计检测器能检测存在于检测区域的静止或运动的车辆，这类检测器称为存在型检测器；而另一类检测器只能检测运动通过检测区域的车辆，这类检测器称作通过型检测器。 检测器还可以检测和交通有关的环境条件，以便在出现有害的环境条件时能够对交通进行控制或提出警告。 常用检测器的原理及优缺点介绍 超声波检测器 工作原理:根据光沿直线传播的原理，当光遇到障碍物时就会被反射回来，同理当超声波遇到障碍物(车辆)时就会产生一反射波，反射波传送回接收端，根据时间差就可以判断是否有车辆通过。正常情况下，没有车辆时超声波返回到超声波检测器用的时间比有车辆通过时用的时间要长，当接收到反射波的事件变短就可以判断出车辆通过。 超声波车辆检测器的工作原理可分为两种：传播时间差法和多普勒法。 （1） 传播时间差法 这是一种将超声波分割成脉冲射向路面并接收其反射波的方法。当有车辆时，超声波会经车辆提前返回，检测出超前于路面的反射波，就表明车辆存在或通过。 如图3-3a 所示，若超声波探头距地面高度为H ，车辆高度为h ，波速v ，发自探头的超声波脉冲的反射波从路面和车辆返回的时间分别为t 和t ’，则： t =v H 2 t ’=()v h H -2（3-13） 可见时间t ’与车辆高度h 向对应。这个特点即用来判别车辆存在，也可用于估计车高。从图3-3b 还可看出，调整启动脉冲的启动时间和宽度，能够限制输出信号发生的时间t ’的
霍尔传感器工作原理
半导体薄片置于磁感应强度为 B 的磁场中，磁场方向垂直于薄片，如图所示。当有电流 I 流过薄片时，在垂直于电流和磁场的方向上将产生电动势 EH ，这种现象称为霍尔效应，该电动势称为霍尔电势，上述半导体薄片称为霍尔元件。 原理简述如下：激励电流 I 从 a 、 b 端流入，磁场 B 由正上方作用于薄片，这时电子 e 的运动方向与电流方向相反，将受到洛仑兹力 FL 的作用，向内侧偏移，该侧形成电子的堆积，从而在薄片的 c 、 d 方向产生电场 E 。电子积累得越多， FE 也越大，在半导体薄片 c 、 d 方向的端面之间建立的电动势 EH 就是霍尔电势。 由图可以看出，流入激励电流端的电流 I 越大、作用在薄片上的磁场强度B 越强，霍尔电势也就越高。磁场方向相反，霍尔电势的方向也随之改变，因此霍尔传感器能用于测量静态磁场或交变磁场。 半导体薄片置于磁感应强度为 B 的磁场中，磁场方向垂直于薄片，如图所示。当有电流 I 流过薄片时，在垂直于电流和磁场的方向上将产生电动势 EH ，这种现象称为霍尔效应，该电动势称为霍尔电势，上述半导体薄片称为霍尔元件。 原理简述如下：激励电流 I 从 a 、 b 端流入，磁场 B 由正上方作用于薄片，这时电子 e 的运动方向与电流方向相反，将受到洛仑兹力 FL 的作用，向内侧偏移，该侧形成电子的堆积，从而在薄片的 c 、 d 方向产生电场 E 。电子积累得越多， FE 也越大，在半导体薄片 c 、 d 方向的端面之间建立的电动势 EH 就是霍尔电势。 由图可以看出，流入激励电流端的电流 I 越大、作用在薄片上的磁场强度B 越强，霍尔电势也就越高。磁场方向相反，霍尔电势的方向也随之改变，因此霍尔传感器能用于测量静态磁场或交变磁场。
地磁车辆检测器安装(参考指南)说明书V1.0
地球磁场型车辆检测器/车位探测器安装说明书 参考指南（V1.0） 概述 地磁车辆检测器安装方式有两种： 一、埋入路面下安装。埋入路面下安装优点：车辆距离检测器安装固定后，其离车辆地 盘距离可控制在某个范围内（一般0.5米以内），需要埋设设备和牵引电缆线，要对路面挖掘安装空和引线槽。但工程量相对埋设线圈是很少的。另外灵敏度调节和其他参数设置可离线设置，相对占用车道时间也是很短的。所以该方式并不会在施工方面带来特别大的困扰。 二、道路侧（路）边安装。 也可选择路边安装。特别适合某些不能破坏路面或路面比较松软（安装后无法保证检测器位置长期不发生位移的）场合。这种场合下，能够在道路侧边安装仍能实现车辆检测，且综合考虑价格、性能因素，地磁检测器某种意义上将是唯一的有性价比的产品选择了。另外车道较窄，宽度不超过3~4米，可选择侧边安装方式，道路两侧各安装一个检测器，就可非常方便的检测每一侧车辆；如高速公路出入口匝道，一般很窄，就可直接将检测器安装在护栏上，非常方便，高速公路收费站的出入口，也可选择侧边安装（在收费亭上）。 安装方式一：埋入路面下安装
图一检测器埋设安装示意图 图一为车辆检测器在路面下安装示意图， 安装步骤如下： 1、在路面上挖掘或钻一个安装孔，宽度以能放入检测器为适宜，深度为0.2~0.6米。 2、在路面挖掘引线槽。 3、将套好（地磁检测器的）电缆线的PVC管放入槽中。 4、调节电缆线，将地磁检测器放入孔中，调整好距离地面高度H=0.2~0.4米。电缆线 要出于松弛状态。 5、往地磁检测器与安装孔间隙处填充固化且防水材料。 6、将电缆线连接到客户控制系统。 材料与安装要点： 1、PVC管选择不要太粗，比电缆线直径稍大，能套入电缆线为妥。 2、电缆线在PVC管中应处于适当松弛状态（不可处于紧绷状态），避免PVC管变形， 拉断电缆电气线。PVC与电缆出入口出要填充防水材料。 3、同样的，装PVC管的引线槽宽度以能埋下PVC槽为合适。 4、引线槽深度不能太浅，太浅，容易被车轮压塌该槽，并影响到其中的电缆性能，甚至 会压断。 5、安装孔与检测器间隙的填充材料可选用水泥或环氧树脂，沥青等，视情况而定。 参数调试： 1、参数预设置： 预固定好检测器（只要确实保证检测器不会移动，）。然后，根据参数设置步骤设置背景参数，灵敏度，反应设置，恢复设置等，可按参考下表。 表1 反应设置数恢复设置数灵敏度 小于5 小于5 30~200 高速100公里/小时 较高速60~100公里/小时 5~30 5~30 30~200 中速40~80公里/小时 20~30 20~30 30~200 大于30 大于30 30~200 低速10~40公里/小时 设置后，按规定速度范围，通过一辆汽车，应能被检测到，否则要检查检测器与安装孔是否有问题。 2、固化安装，如果预调通过，说明安装高度基本合适，检测器没有故障，可填入防水、 固化材料，进行防水和加固。 安装方式二：道路侧边安装 道路侧边安装是本检测器不同与线圈型检测器的鲜明特点，它由于这种特点，它可为客户提供更高的性价比，最小的施工量。

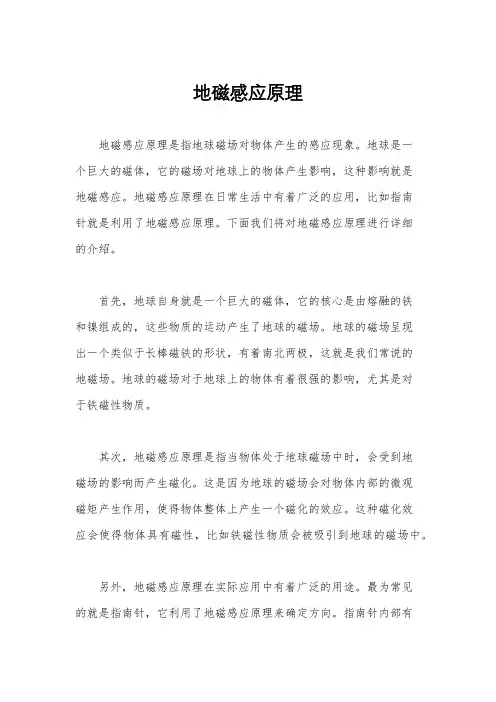

地磁感应
利用地球磁场进行车辆检测的地磁传感器 地磁传感器可用于检测车辆的存在和车型识别。这种利用车辆通过道路时对地球磁场的影响来完成车辆检测的传感器与目前常用的地磁线圈（又称地感线圈）检测器相比，具有安装尺寸孝灵敏度高、施工量孝使用寿命长，对路面的破坏小（有线安装只需要在路面开一条5毫米宽的缝，无线安装只需要在路面打一个直径55毫米深150毫米的洞，当在检测点吊架或侧面安装时不用破坏路面）等优点，在智能交通系统的信息采集中必将起到非常重要的作用。 1.车辆检测传感器的现状 随着经济的飞速发展，基础设施的投资力度越来越大，表现之一就是道路建设。但是由于道路建设周期一般较长，其增长远远跟不上车辆的急剧增长，使得交通状况日益恶化，这几乎成为所有城市的通玻改变目前这种交通现状的有效解决办法就是在城市交通管理部门建立完善的交通监控系统。交通监控系统的主要目标是适应动态交通状况的变化。即通过采集交通数据并将其传输到交通管理中心，在中心进行分析，根据分析结果，中心通过控制车辆出入和信号灯，从而更好地管制交通；中心还可以利用这些数据在发生交通事故时迅速采取措施。同时管理中心可把采集的交通数据传给司机，这有助于减缓交通拥挤，优化行车路线。运用交通监控系统可以提高现有道路的通行能力，协调处理突发性交通事件，缓和交通阻塞，从而改善交通状况。数据采集系统在交通监控系统中起着非常重要的作用，所以研究有更高应用价值的数据采集系统是必要的。车辆检测传感器是数据采集系统的关键部分，传感器的性能对数据采集系统的准确性起决定作用。传统的交通数据采集是通过在路面上铺设地感线圈传感器，这种方法有以下缺点： 一、是线圈在安装或维护时必须直接埋入车道，这样交通会受到阻碍； 二、是埋置线圈的切缝软化了路面，容易使路面受损； 三、是工程施工时，出于无意或由于需要切断线圈的现象也会发生，结果常常使线圈无法使用； 四、是感应线圈易受到冰冻、盐碱或繁忙交通的影响； 五、是感应线圈寿命一般为二年，之后要破坏路面，重新铺设等。其它传感器如超声波传感器容易受环境的影响，当风速6级以上时，反射波产生漂移而无法正常检测；探头下方通过的人或物也会产生反射波，造成误检；红外传感器工作现场的灰尘、冰雾会影响系统的正常工作。 而且，以上几种传感器都是根据车长来识别车辆的类型，无法识别载重车辆。 在未来的智能交通运输系统中，交通数据采集器将大范围覆盖街道和公路，从而发挥数据采集的优势。传感器的检测准确度对区域监控方案的产生非常重要，所以用一种先进的、稳定准确的传感系统代替现有的落后的传感系统就成为一个亟待解决的问题。 另外，由于建设高速公路的投资较大，贷款筑路、收费还贷的政策早已深入人心。但是高速公路上的收费站大大地降低了高速公路的通行能力。国外已有实行不停车收费的例子。在国内内，不停车收费也是这种收费制式的发展方向。在不停车收费中，需要数据采集器自动识别车型以便根据不同的车型收取相应的费用。这就要求数据采集器不仅能检测车流，而且还要准确识别出过往车辆的类型。现有的数据采集系统通常都是根据车长来识别车型，无法识别载重车辆，更不能满足收费系统中根据车重来收费的要求。 2.地磁传感技术及其优点 地球的磁场在几公里之内基本上是恒定的，但大型的铁磁性物体会对地球磁场产生巨大的扰动，地磁传感器可以分辨出地球磁场6000分之1的变化，而当车辆通过时对地磁的影
光电式液位传感器的优点缺点
光电式液位传感器的优点、缺点 光电式液位感器的主要功能是侦测液位，可以实现缺水保护、无水报警、防水过多溢出等功能，广泛应用于各个行业。那么光电式液位传感器存在什么缺点什么优点呢？ 光电式液位传感器的优点： 1.响应时间短 光本身为高速，并且传感器的电路都由电子零件构成，所以不包含机械性工作时间，响应时间非常短。可快速、精准的检测液位，实现电器缺水保护、防水满溢出功能 2.液位检测精度高 污垢、液体中的杂物、沉淀物等都不会影响光电式液位传感器的检测精度，不同于浮球式液位传感器的液位控制精度在±3mm，而如能点的光电式液位传感器可以达到±0.5mm的精确度。 可检测多类型的液体 由于光电式液位传感器以光学反射未检测原理，所以并不像浮球式液位传感器那样受液体杂物、粘稠性限制，它可对净水、具有杂质的污水、具有腐蚀性的清洗液、黏稠的柴油机油等各类液体进行检测。 可实现非接触式的检测 使用分离式光电液位传感器，液体容器与机器是可分离的，可以不接触液体也能检测液位。水箱可移动，可更加方便清洗、且更卫生。
可多方位安装 在光电式液位传感器的采集方法中，安装是不会影响它的正常工作的。因此光电式液位传感器可以朝上、朝下安装；侧面安装、斜向安装等，因此水箱或其他容器的不规则形状并不会限制它的使用。 光电式液位传感器的缺点： 1. 不可在阳光直射下使用 可以采用更改安装的方式避免，或者是采用遮光罩等方式避免。 2.水汽、水蒸气等导致的探头上有水珠会影响传感器检测
在经过程序调整后，在程序中把这一因素计算在内可以解决此问题。 3.液面波动导致液位传感器误判。 可以采用在程序中加入防抖逻辑的方式，解决液面波动这一因素的影响。
