模拟电子技术实验指导书
模拟电子技术实验指导书
2、电阻器的型号及命名
表1-1
信号发生器“输出衰减”挡
低频毫伏表读数（V）
示波器测量电压峰-峰值（V）
示波器测量电压有效值（V）
3、用示波器测量信号的周期与频率
将信号发生器输出电压固定为某一数值。用示波器分别测量信号发生器的频率指示为1kHZ、5kHZ、100kHZ时的信号周期T，并换算出相应的频率值 ，记入表1-2中。为了保证测量的精度，应使屏幕上显示波形的一个周期占有足够的格数；或测量2~4个周期的时间，再取其平均值。
表1-2
信号发生器的频率指示（kHZ）
1
5
100
“扫描时间”标称值（t/div）
一个周期占有水平方向的格数
信号周期T（ ）
信号频率 （HZ）
五、实验思考题
1、用示波器观察波形时，要达到如下要求，主要应调节哪些旋钮？
①波形清晰；②亮度适中；③波形位置移动；④波形稳定；⑤改变波形个数；⑥改变波形高度。
2、用一台完好的示波器观察信号波形时，若产生方法也各不相同。如按照示波管的不同来分，示波器可分为单线示波器和双线示波器；按照其功能不同来分，示波器又可分为通用示波器和专用示波器两大类；按显示方式不同也可分为单踪示波器、双踪示波器和多踪示波器。此外，示波器还有存贮示波器和非存贮示波器之分。现代的示波器正朝着高宽带、高精度、高性能价格比和多通道、多功能、智能化的方向发展。下面，以通用示波器为例介绍示波器的一般工作原理和使用方法。

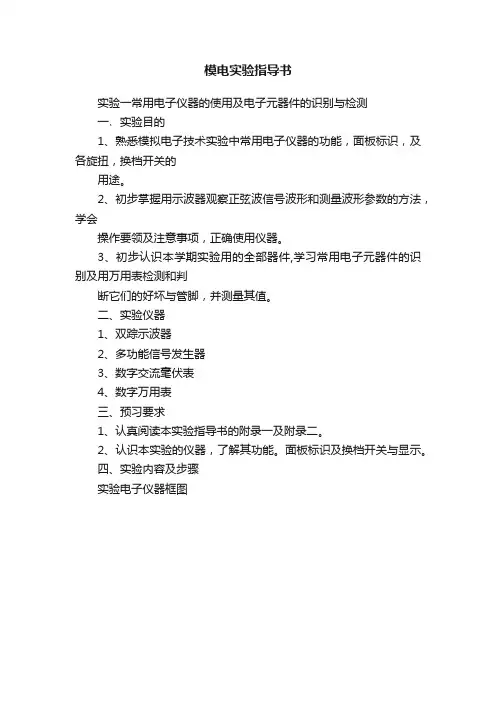

模电实验指导书
模电实验指导书实验一常用电子仪器的使用及电子元器件的识别与检测一﹑实验目的1、熟悉模拟电子技术实验中常用电子仪器的功能，面板标识，及各旋扭，换档开关的用途。
2、初步掌握用示波器观察正弦波信号波形和测量波形参数的方法，学会操作要领及注意事项，正确使用仪器。
3、初步认识本学期实验用的全部器件,学习常用电子元器件的识别及用万用表检测和判断它们的好坏与管脚，并测量其值。
二、实验仪器1、双踪示波器2、多功能信号发生器3、数字交流毫伏表4、数字万用表三、预习要求1、认真阅读本实验指导书的附录一及附录二。
2、认识本实验的仪器，了解其功能。
面板标识及换档开关与显示。
四、实验内容及步骤实验电子仪器框图(1) 实验内容1.常用电子仪器的使用:1)将信号发生器调至频率f = 1000Hz 电压V = 100mv的正弦波电压输出。
2)用数字毫伏表测量信号发生器是否为100mv(有效值)。
3)用示波器通道1经测量探头输入。
测量信号发生输出是否为正弦电压,其峰___峰值Vpp = 2×√2 ×100 = 282mv。
频率f=1000Hz（即周期T = 1/f = 100ms）注意：a．使用时，将所有仪器接地端联接在一起，即“共地”，否则可能引起外界干扰，导致测量误差增大。
b.调节示波器旋扭,使图形亮度适中,线条清晰。
c.调节示波器同步旋扭,使图形大小适中,稳定。
1.了解元器件数值的标注方法（直标法﹑文字符号法﹑色标法），电路中元件数值的标注方法及元件的标注﹑符号﹑单位和换算。
4)改变信号发生器输出的正弦波频率与电压大小,重新观察,测量。
2.各种常用电子元器件识别与检测:1)电阻的测量。
用实际元件为例，进行色环电阻单位换算并用万用表测量电阻和电位器的阻值。
作下记录。
2)电容的测量。
电容元件的分类﹑特点﹑主要参数与选用。
以实际元件为例。
进行电容单位换算练习用万用表测量电解电容，分清极性，判明质量好坏。
3)二极管﹑三极管﹑稳压管的测量。
模拟电子技术实验指导书(经典)
《模拟电子技术》实验指导书班级：姓名：学号：指导老师：2017年1月制实验一电子仪器仪表的使用一、实验目的1、学习使用直流稳压电源，低频信号发生器，毫伏表，示波器等仪器的正确操作方法。
2、了解以上各仪器的工作范围及性能。
二、实验设备1、低频信号发生器1台2、毫伏表1台3、示波器1台4、万用表1块三、实验原理及内容在电子技术实验里，测试和定量分析电路的静态和动态的工作状况时，最常用的电子仪器有：示波器、低频信号发生器、直流稳压电源、晶体管毫伏表、数字式（或指针式）万用表等，如图所示1、实验电路测量2、仪器仪表的工作范围3、低频信号发生器，为电路提供各种频率和幅度的输入信号；4、毫伏表用于测量电路的输入、输出信号的有效值；5、示波器：用来观察电路中各点的波形，以监视电路是否正常工作，同时还用于测量波形的周期、幅度、相位差及观察电路的特性曲线等；6、万用表(指针式)：用于测量电路的静态工作点和直流信号的值。
四、实验步骤1、打开实验仪器的电源开关让仪器预热。
2、实验箱右侧有电压为12V、-12V、5V~27V等值。
并用万用表合适的直流电压量程测量校对以上各电压值。
测量并记录。
3、调节XD22A低频信号发生器的“频率范围”旋钮，使f=1KHz。
调节“输出衰减”“输出调节”旋钮，使低频信号发生器指示电压为3V（有效值），并用毫伏表中合适的量程测量在不同“输出衰减”对应的低频信号发生器实际输出电压值。
XD22A低频信号发生器的“输出衰减”；量程以“dB”量表示。
旋钮置于“0”dB时，输出电压为表头指示值，无衰减。
换算过程如下：dB=20|lgA|，A为衰减倍数，如，“输出衰减”旋钮置于0dB时，A=100=1，此时表头的任何指示值都乘以1，表示输出没有衰减，输出电压为表头指示值；又如：“输出衰减”旋钮置于10dB时A=100..5=0.333倍，此时表头的任何指示值都乘以0.33，便是输出电压有效值。
练习“输出衰减”旋钮，表头指示电压5V 测量并记录：五、调节示波器的有关旋钮，使荧光屏出现一条扫描线，即可把被测信号加入到示波器Y 轴输入端，便可观察到信号波形。
模拟电子技术实验指导书
模拟电子技术实验指导书目录实验一：常用电子仪器、仪表的使用实验二：常用电子元器件的识别与检测实验三：二极管整流、滤波、稳压电路实验四：单级放大电路实验五：两级放大及负反馈电路实验六：功率放大电路实验七：差动放大电路实验八：集成运算放大器的线性应用实验九：集成运算放大器的非线性应用实验十：RC正弦信号振荡及波形变换电路实验十一：集成稳压、串联稳压电路实验十二：设计性实验1、语音放大系统电路设计2、简易数控直流电源3、助听器4、家用对讲机实验一常用电子仪器、仪表的使用一实验目的1 熟悉常用仪器仪表的基本操作2 初步掌握示波器、信号发生器和交流毫伏表的调校和综合使用3 掌握万用表的使用方法。
二常用仪器仪表与其主要用途示意图三实验仪器1 示波器2 函数信号发生器3 交流毫伏表4、万用表四仪器仪表的使用（一）示波器使用1 显示部分调节打开电源，调节辉度钮至合适辉度。
再调节聚焦钮使光迹最清晰，并调节照明亮度钮至合适亮度。
2 信号输入1）观察一个波形。
探头由CH1输入口（或CH2）输入，置输入方式选择钮【AC-GND-DC】为AC，即隔直流输入方式；置触发方式选择钮【AUTO-NORM-TV.V-TV.H】为AUTO；置触发源开关为【INT-CH2-LINE-EXT】；置水平扩展和垂直扩展为弹出位置。
2）观察两个波形。
探头分别由CH1和CH2输入口同时输入，并将垂直方式开关置DUAL，若测量相位差，超前相位的信号必须对测量同步。
3）波形用作X-Y轴系统观察。
X-Y开关按下，X轴信号由CH1输入，Y轴信号由CH2输入。
4）两个波形的叠加。
置垂直轴方式开关为ADD。
a.信号测量。
调节【VOLTS/DIV 】即幅度/格 Y 轴衰减钮并辅助调节钮【V ARIABLE 】，使波形垂直方向占4-6格，调节【TIME/DIV 】即时间/格X 轴扫描时间钮并辅助调节【V ARIABLE 】，使水平方向显示2-4个完整周期波形，并调节触发电平钮【TRIG .LEVEL 】使波形同步稳定。
《模拟电子技术》实验指导书
实验规则为顺利完成实验任务，确保人身、设备安全，培养严谨、踏实、实事求是的科学作风和爱护国家财产的优秀品质，特制定以下实验规则：1. 实验前必须做好充分预习，完成任课教师指定的预习任务，预习要求如下：(1)认真阅读实验指导书，分析、掌握实验电路的工作原理，并进行必要的理论分析、计算和估算。
(2) 完成实验指导书“预习要求”中的指定内容。
(3) 熟悉实验内容。
(4) 复习实验中所用仪器、仪表的使用方法及使用注意事项。
注意：未完成预习任务者不能进入实验室作实验。
2. 使用仪器、仪表前，必须了解其性能、操作方法及使用注意事项，在使用时要严格遵守操作规程。
3. 实验时接线要认真，连接实验电路电路时关断电源，检查线路时要仔细，确信无误后才能接通电源。
初学者或没有把握时应经指导教师检查后才能接通电源。
4. 实验时要注意观察，若发现有破坏性异常现象（例如：有元器件冒烟、发烫或者有异味等），应立即关断电源，保持现场，报告指导教师。
找出原因，排除故障并经指导教师同意后继续实验。
如果发生事故（例如元器件或设备损坏），要主动填写实验事故报告单，服从指导教师或实验室管理人员对事故的处理决定（包括经济赔偿），并自觉总结经验，吸取教训。
5. 实验过程中应认真记录实验结果（包括实验数据、波形及其它现象）。
所记录的结果必须经指导教师检查后才能拆除线路。
6. 实验过程中要改接线路时，必须先关断电源后才能进行。
7. 实验结束后，必须关断电源，并将仪器、仪表、导线、工具等按要求整理好以后才能离开实验室。
8. 在实验室不得做与实验无关的事情。
进行任课教师指定内容以外的实验，必须经指导教师同意。
9. 遵守纪律，不乱拿其他组的仪器、设备、导线、工具等。
10.保持室内安静、清洁，爱护一切公共财物，不允许在仪器、仪表以及实验桌、凳上乱划乱写。
11.实验后，每个同学必须按要求做出实验报告。
实验报告要求1.实验报告一般包括以下内容：（1）画出实验电路，简述所做实验内容及结果。
模拟电子技术实验指导书(新实验台)
表 1—2
信号电压
实测值
信号电压
实测值
频率计读数 周期(ms) 频率(Hz) 毫伏表读数(V) 峰峰值(V) 有效值(V)
100Hz
1KHz
10KHz
100KHz 用示波器测量两波形间相位关系。
(1) 观察双踪显示波形“交替”与“断续”两种显示方式的特点。 YA、YB 均不加输入信号，扫速开关置扫速较低挡位(如 0.5s/div 挡)和扫速较高挡位(如 5s/div 档)，把“显示方式”开关分别置于“交替”和“断续”位置，观察两条扫描线的显示特点，记录之。1来自模拟电子技术实验指导书
实验一 常用电子仪器的使用
一．实验目的
1．学习电子电路实验中常用的电子仪器：示波器、信号发生器、交流毫伏表、数字频率计等的 主要技术指标、性能及正确使用方法。
2．初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
二．实验原理
在模拟电子电路实验中经常使用的电子仪器有示波器、信号发生器、交流毫伏表及数字频率计 等。它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
交流毫伏表
直流稳压电源
+
-
屏蔽线
函数信号 发生器
屏蔽线
被测电路
Ui
Uo
屏蔽线
示波器
图 1—1 1．双踪示波器 双踪示波器原理和使用可见说明书，现着重指出下列几点： 1) 寻找扫描光迹点 在开机半分钟后，如仍找不到光点，可调节亮度旋钮，关下“寻迹”板键，从中判断光点位置然后 适当调节()和水平( )移位旋钮，将光点移到荧光屏的中心位置。
2) 为显示稳定的波形，需注意示波器面板上的下列各控制开关(或旋钮)的位置。 a．“扫描速率”开关(t/div)—它的位置应根据被观察信号的周期来确定。 b．“触发源选择”开关(内、外)—通常选为内触发。 c．“内触发源选择”开关—通常置于常态(推进位置)。此时对单一从 YA 或 YB 输入的信号均能同 步，仅在作双路同时显示时，为比较两个波形的相对位置，才将其置于拉出(拉 YB)位置，此时触发 信号仅取自 YB，故仅对由 YB 输入的信号同步。
模拟电子技术实验指导书
目录实验一常用仪器仪表的使用 (1)实验二信号运算电路 (3)实验三单级共射放大电路 (7)实验四电压比较器 (11)实验五RC正弦波振荡器 (15)实验要求1、实验前必须充分预习，完成指定的预习任务。
预习要求如下：（1）认真阅读实验指导书，分析、掌握实验电路的工作原理，并进行必要的估算。
（2）完成各实验“预习要求”中指定的内容。
（3）熟悉实验任务。
（4）复习实验中所用各仪器的使用方法及注意事项。
2、使用仪器前必须了解其性能、操作方法及注意事项，在使用时应严格遵守。
3、每人一台实验箱，独立完成实验。
4、实验时接线要认真，相互仔细检查，确定无误才能接通电源，初学或没有把握应经指导教师审查同意后再接通电源。
5、实验时应注意观察，若发现有破坏性异常现象（例如有元件冒烟、发烫或有异味）应立即关断电源，保持现场，报告指导教师。
找出原因、排除故障，经指导教师同意再继续实验。
6、实验过程中需要改接线时，应关断电源后才能拆、接线。
7、实验过程中应仔细观察实验现象，认真记录实验结果(数据、波形、现象) 。
所记录的实验结果经指导教师审阅后再拆除实验线路。
8、实验结束后，必须关断电源，并将仪器、设备、工具、导线等按规定进行整理。
9、实验后每个同学必须按要求独立完成实验报告。
撰写三份实验报告：第一份包括实验一、二，第二份为实验三，第三份包括实验四、五。
实验一常用仪器仪表的使用一、实验目的1、学习电子电路实验中常用的电子仪器——数字示波器、函数信号发生器、数字万用表的使用方法。
2、掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
二、预习要求阅读“实验原理”部分，掌握示波器、函数信号发生器、数字万用表的使用方法，及模拟电子电路实验中常用仪器、仪表的连接方法。
二、实验原理在模拟电子电路实验中，经常使用的仪器仪表有示波器、函数信号发生器、直流稳压电源等。
它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
模拟电子技术实验指导书(电类)
Rb
+ Vi
-
+EC=12V
Rp
RC
+ Rb1
3DG
VO
RL
-
图2-1 单管交流放大电路
电路参数：
Ec=12V Rp =820kΩ~1MΩ
Rb1=100kΩ Rb=Rb1+Rp
Rc=2KΩ
RL=27KΩ C1=C2=10Μf/15V
T=3DG
β =80~100
三．验内容和步骤： （1） 电路板熟悉元件位置，按要求接线，经检查无误后方可接通电源。 （2） 调整静态工作点 此电路实际上是由一个偏置电阻构成的固定偏置电路，结构简单，调试方便。 只要改变Rp就可改变Rb也就改变了静态工作点。为调整最佳工作点可借助 示波器观察输出波形。在放大器的输入端加 1KHZ，5mV的低频信号，调整 Rp使输出波形不失真，输出幅度最大，这时的工作点是最佳工作点。一般 Vc在 4~6V之间。这时去掉输入信号，用万用表测出Vc、VB和VE（均对地） 然后按下式计算静态工作点。
2、 电压串联负反馈电路的测试
Rf R1
U0
R2
RL
图2
UI
电压串联负反馈电路
R1=10K，R2=10K，Rf=100K，
（1）测量电路的电压放大倍数。输入 500HZ，0.1V的正弦波。 RL=∞时，测量其VO的值，求出AOF，并与理论值进行比较。
AOF=1+Rf/R1 （2）测量电路的输入电阻
输入 500HZ，0.1V 的正弦波，分别测量 V+、VRIF′=R2*V+/（VI－V+） RIF=RIF′+R2
实验一 常用电子仪器的使用
本实验常用的电子仪器有：示波器、低频信号发生器、晶体管毫伏表、 数字万用表等， 具体的仪器性能、指标等请参阅附录。 它们的主要用途及相互关系可用图 1—1 所示
模拟电子技术技术实验教学指导书
实验目的 1、掌握常用仪器的功能及使用方法。 2、掌握常用仪器的数据读取。 一、示波器的使用方法。 示波器的使用方法。 SS-5702 型示波器 SS-5702 型示波器是内蒙古电子仪器厂为测量双踪波形设计产生的，带宽覆盖 DC 至 20MHZ 的小型示波器。其操作的主要控制器与连接器位于仪器的前面板，后面 板仅有一些辅助功能。前面板如图 1.1 所示，这里简要介绍一下各旋钮的主要作 用。 （一）显示部分 此部分位于示波器的正下方，包括以下几个旋钮： 1.POWER 电源： 电源线路开关。当此开关接通仪器时，指示灯亮。 2.INTEN 辉度： 控制显示亮度。 3.FOCUS 聚焦： 供调节出最佳清晰度。 4.SCALE 标尺： 控制标尺刻度照明的亮度。 5.TREAC ROTATION 扫迹旋转： 机械地控制扫迹与水平刻度线成平行位置。 6.⊥接地： 输入信号源与本仪器连接的接地端。 （二）Y 轴插件 此部分有 CH1（通道 1）和 CH2（通道 2）两部分，其中 CH1 位于示波器的左上
Hale Waihona Puke -1-方，CH2 位于示波器的左下方，共有如下几个旋钮： 1.V MODE、Y MODE 垂直方式、X-Y 方式： 选择垂直方式和 X-Y 工作方式，有以下方式可供选择： CH1 仅显示通道 1。在 X-Y 显示时，通道 1 的作用由触发源开关决定。 CH2 仅显示通道 2。在 X-Y 显示时，通道 2 的作用由触发源开关决定。 DUAL 双踪 两个通道的信号双踪显示。在这一方式下，将扫描速度置于低于 0.5ms/DIV 范围时为断续显示，置于 0.2ms/DIV 范围时为交替显示。 ADD 相加把加入 CH1 和 CH2 输入端的信号代数相加并在示波管幕上显示其和。 CH2“极性”开关可使显示为 CH1+CH2 或 CH1－CH2； 2.↑↓POSITION（PULL×5MAG 位移（拉出增益×5）： 控制所显示波形的垂直位移。此旋钮也是用作控制灵敏度扩展 5 倍的推拉开 关。 3.VOLTS/DIV 伏特/格（黑钮）： 按 1－2－5 序列分 11 档选择垂直偏转因数。要获得校正的偏转因数，“微 调”旋钮必需置于校正（CAL）位置。 4.VARIABLE 微调（红钮）： 提供在“时间/格”开关各校正档位之间连续可调的偏转因素。 5.CH1/CH2 INPUT 通道 1/通道 2 输入端： 通道 1/通道 2 的偏转信号或在 X－Y 显示方式下，Y 轴/X 轴偏转信号输入端。 6.AC-GND-DC 交流－地－直流： 用以选择以下耦合方式的开关。 AC：信号经电容耦合到垂直放大器。信号的直流成分被阻断，低频极限（低 端－3dB 点）约为 4Hz。 GND 输入信号从垂直放大器的输入端断开且输入端接地，输入信号不接地。 DC：输入信号的所有成分都送入垂直放大器。 7.POLARITY 极性：
《模拟电子技术》实验指导书
《模拟电子技术》实验指导书课程类型：必修课适应专业：计算机科学与技术(软件工程、网络工程等相关方向)总学时：36学时(上课)实验学时：12（上机）实验次数：6先修课程：大学物理等一、实验教学的目的和任务模拟电子技术实验的目的是培养学生理论联系实际的能力，培养创新意识，提高学生的动手能力、设计能力、分析问题和解决问题的能力。
通过规范的实验操作训练，使学生学会操作常用的电子仪器设备，掌握基本的电子电路测量方法和调试的基本技能，加深对电子线路工作原理的理解和研究。
1.正确使用常用电子仪器。
如双踪示波器、信号发生器、稳压电源、交流毫伏表、万用电表等。
2.掌握电子电路的基本测试技术。
如电压放大倍数、输入及输出电阻、频率特性、脉冲波形参数的测量等。
3.初步具有分析、寻找和排除电子电路中常见故障的能力。
具有正确处理实验数据、分析误差的能力。
4.具有查阅电子器件手册的能力。
5.根据技术要求能选用合适的元器件，初步具有设计电子小系统并进行组装和调试的能力。
6.能独立写出严谨的、有理论分析的、实事求是的、文理通顺的、字迹端正的实验报告。
二、实验要求实验前要具备一定的电气测量的基本知识，在实验中学会正确地使用电气测量仪表及电气设备，能独立完成实验接线、测试、正确选择测量仪器，能准确地读取、整理和分析实验数据，能写出完整的实验报告，在实验中掌握安全用电知识。
1.实验须知1)实验前必须认真地预习实验教材，明确实验目的、内容及实验步骤和方法，并做好实验数据记录表格等一切准备工作。
教师要对实验预习情况抽查提问，抽查不合格者不得参加本次实验。
2)从准备接线到送电前要做好下列工作：（1）注意设备容量、参数是否合适，工作电源电压不能超过额定值。
（2）合理布线。
布线原则是：安全、方便、整齐、防止相互影响。
3)正确接线应遵守的原则：（1）根据实验电路的特点，选择合理的接线步骤，一般是“先串后并”，“先分后合”或“先主后辅”。
（2）接线前先搞清楚电路图上的节点与实验电路中各元件的接头的对应关系。
模拟电子技术实验指导书
《模拟电子技术》实验教学指导书课程编号：1038181007湘潭大学信息工程学院电工与电子技术实验中心2007年11月30日前言一、实验总体目标通过实验教学，使学生巩固和加深所学的理论知识，培养学生运用理论解决实际问题的能力。
学生应掌握常用电子仪器的原理和使用方法，熟悉各种测量技术和测量方法，掌握典型的电子线路的装配、调试和基本参数的测试，逐渐学习排除实验故障，学会正确处理测量数据，分析测量结果，并在实验中培养严肃认真、一丝不苟、实事的工作之风。
二、适用专业年级电子信息工程、通信工程、自动化、建筑设施智能技术等专业二年级本科学生。
三、先修课程《高等数学》、《大学物理》、《电路分析基础》或《电路》。
四、实验项目及课时分配网络化模拟电路实验台：36套（72组）主要配置：数字存储示波器、DDS信号发生器、数字交流毫伏、模块化单元电路板等。
六、实验总体要求本课程要求学生自己设计、组装各种典型的应用电路，并用常用电子仪器测试其性能指标，掌握电路调试方法，研究电路参数的作用与影响，解决实验中可能出现各种问题。
1、掌握基本实验仪器的使用，对一些主要的基本仪器如示波器、、信号发生器等应能较熟练地使用。
2、基本实验方法、实验技能的训练和培养，牢固掌握基本电路的调整和主要技术指标的测试方法，其中还要掌握电路的设计、组装等技术。
3、综合实验能力的训练和培养。
4、实验结果的处理方法和实验工作作风的培养。
七、本课程实验的重点、难点及教学方法建议本课程实验的重点是电路的正确连接、仪表的正确使用、数据测试和分析；本课程实验的难点是电路的设计方法和综合测试与分析。
在教学方法上，本课程实验应提前预习，使学生能够利用原理指导实验，利用实验加深对电路原理的理解，掌握分析电路、测试电路的基本方法。
目录实验一常用电子仪器的操作与使用 (1)实验二单管放大电路的设计 (4)实验三多级放大电路的综合实验 (6)实验四差动式放大电路的设计与实现 (10)实验五集成运算放大器应用电路综合实验 (12)实验六 RC正弦波振荡器的设计与实现 (18)实验一常用电子仪器的操作与使用一、实验目的1、了解常用电子仪器、仪表的功能与性能指标。
模拟电子技术实验指导书-河海大学能源与电气学院
模拟电子技术实验指导书刘久付编河海大学电气工程学院电工电子实验中心电子学实验室二○○四年九月１目录实验一 模拟电路常用仪器仪表的使用 (1)实验二 单级低频电压放大电路 (4)实验三 两级放大电路 (7)实验四 差分放大电路 (10)实验五 通用集成运算放大器主要参数的测试 (14)实验六 模拟运算电路 (17)实验七 积分、微分电路 (21)实验八 波形产生电路 (23)实验九 集成波形产生电路 (25)实验十 精密整流电路 (29)实验十一 稳压电源电路 (32)实验十二 集成低频功率放大电路 (35)实验十三 综合设计实验 (38)附录附录一 示波器 (39)附录二函数发生器 (50)附录三交流毫伏表 (54)附录四直流稳压电源 (56)参考文献 (59)２实验一 模拟电路常用仪器仪表的使用一、实验目的1、掌握常用电子仪器的使用方法；2、掌握几种典型信号的幅值、有效值和周期的测量。
二、实验内容1、熟悉示波器、函数发生器、交流毫伏表和直流稳压电源等常用电子仪器面板上各控制件的名称及作用。
2、掌握常用电子仪器的使用方法。
①直流稳压电源的使用（DF1701S型）ａ．将两路可调直流稳压电源独立稳压输出，调节一路输出电压为10V，另一路也为10V。
ｂ．将直流稳压电源输出接为图1－1所示正负电源形式；输出直流电压为±10V。
＋－10V图1－1正负电源ｃ．将两路可调直流稳压电源串联使用，调节输出稳压值为30V。
②示波器、函数发生器和交流毫伏表的使用ａ．示波器双踪显示，调出两条扫描线；注意最好将触发方式置于“FIX”并与其它方式进行比较。
ｂ．校准信号的测试用示波器显示校准信号的波形，测量该电压的峰峰值、周期和频率；并将测量结果与已知的校准信号峰峰值、周期和频率相比较。
ｃ．正弦波的测试用函数发生器产生频率为1KHｚ（由LED屏幕指示），有效值为2V（用交流毫伏表测量）的正弦波；再用示波器显示该正弦交流电压波形，测出其周期、频率、峰峰值和有效值；将数据填入表1－1中。
模拟电子技术实验指导书
实验2基尔霍夫定律的验证一、实验目的1. 验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。
2. 学会用电流插头、插座测量各支路电流。
二、原理说明基尔霍夫定律是电路的基本定律。
测量某电路的各支路电流及每个元件两端的电压，应能分别满足基尔霍夫电流定律（KCL）和电压定律（KVL）。
即对电路中的任一个节点而言，应有ΣI＝0；对任何一个闭合回路而言，应有ΣU＝0。
运用上述定律时必须注意各支路电流或闭合回路的正方向，此方向可预先任意设定。
三、实验设备同实验一。
四、实验内容实验线路与实验四图1-1相同，用DVCC-03挂箱的“基尔霍夫定律/叠加原理”电路板。
1. 实验前先任意设定三条支路电流正方向。
如图1-1中的I1、I2、I3的方向已设定。
闭合回路的正方向可任意设定。
2. 分别将两路直流稳压源接入电路，令U1＝6V，U2＝12V。
3. 熟悉电流插头的结构，将电流插头的两端接至数字电流表的“＋、－”两端。
4. 将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。
5. 用直流数字电压表分别测量两路电源及电阻元件上的电压值，记录之。
五、实验注意事项1. 同实验一的注意1，但需用到电流插座。
2．所有需要测量的电压值，均以电压表测量的读数为准。
U1、U2也需测量，不应取电源本身的显示值。
3. 防止稳压电源两个输出端碰线短路。
4. 用指针式电压表或电流表测量电压或电流时，如果仪表指针反偏，则必须调换仪表极性，重新测量。
此时指针正偏，但读得电压或电流值必须冠以负号。
若用数显电压表或电流表测量，则可直接读出电压或电流值。
但应注意：所读得的电压或电流值的正确正、负号应根据设定的电流参考方向来判断。
六、预习思考题1. 根据图1-1的电路参数，计算出待测的电流I1、I2、I3和各电阻上的电压值，记入表中，以便实验测量时，可正确地选定电流表和电压表的量程。
2. 实验中，若用指针式万用表直流毫安档测各支路电流，在什么情况下可能出现指针反偏，应如何处理？在记录数据时应注意什么？若用直流数字电流表进行测量时，则会有什么显示呢？七、实验报告1. 根据实验数据，选定节点A，验证KCL的正确性。
模拟电子技术实验指导书
模拟电子技术实验指导书信息工程系实验前准备:常用电子仪器使用1、实验目的：学习电子电路实验中常用电子仪器—示波器、函数信号发生器、直流稳压电源、交流毫伏表、等的主要技术指标、性能及正确使用方法。
了解模拟电路实验箱的各模块。
2、实验内容：熟悉常用电子仪器的使用方法，及各实验仪器的配合使用情况。
为接下来实验做准备。
例如：为了掌握用函数信号发生器的使用及双踪示波器观察正弦信号波形和读取波形参数的方法，练习用函数信号发生器产生【频率】【1KHZ】【幅值】【5V】的正弦波，三角波，方波，并用示波器显示读数。
3、实验要求：熟练掌握常用电子仪器的使用方法，及各实验仪器的配合使用情况。
4、主要仪器：示波器、函数信号发生器、直流稳压电源、交流毫伏表、模拟电路实验箱实验一单管共射放大电路（一）一、实验目的1、学习晶体管放大电路静态工作点的测试方法，进一步理解电路元件参数对静态工作点的影响，以及调整静态工作点的方法。
2、掌握电阻参数的变化对放大倍数的影响。
3、进一步熟悉常用仪器的使用方法。
二、实验设备1、实验箱(台)2、示波器3、毫伏表4、数字万用表5、信号发生器三、预习要求1、熟悉单管放大电路，及其静态工作点。
2、了解负载变化及集电极电阻的变化对放大倍数的影响。
四、实验内容及步骤1、测量并计算静态工作点按图1-1接线。
将输入端对地短路，调节电位器RP2，使VC=3V，测量静态工作点VC、VE、VB及Vb1的数值，记入表3-1中。
按下式计算IB 、IC，并记入表1-1中。
表1-12、改变R L ，观察对电压放大倍数的影响在实验步骤1的基础上，把输入端与地断开，接入f=1KHz 、Vi=5mv 的正弦波信号, 负载电阻分别取R L =2K Ω、R L = 5.1K Ω和R L =∞，用示波器观察输出电压波形， 在保证输出波形不失真的前提下，测量V i 和V 0，计算电压放大倍数：Av=V o /V1，填入表1-2中。
表1-23、改变R C ，观察对放大倍数的影响取R L=5.1K ，在实验步骤2的基础上，把R C 换成3K ，重新测量V i 和V 0，计算电压放大倍数：Av=V o /V 1，填入表1-3 中。
模拟电子技术实验指导书
实验一、仪器仪表的使用方法一、数字万用表（使用时，要按下右上方电源开关，使用完毕后切记弹起电源开关。
）1、测电阻（用Ω档）量程选择好后不需调零，直接读数，不需要乘以任何系数。
如果屏幕显示为“1 .. .”，则表示量程选小了，需要加大量程。
2、测交流电压（用ACV 档）表笔不分正负，并接在被测电压两端，直接从屏幕上读数。
如果不知被测电压的范围，应该选择高量程档，要是读数偏小，再适当调小量程。
3、测直流电压（用DCV 档）红表笔接高电位（或正极）黑表笔接低电位（或负极），并接在被测电压两端，直接从屏幕上读数。
如果不知被测电压的范围，应该选择高量程档，要是读数偏小，再适当调小量程。
4、测直流电流（红表笔改插“A”插孔，用DCA 档）测直流电流时，先将电源关断，再将被测电路断开，红表笔接电流的进端，黑表笔接电流的入端，开启电源直接从屏幕上读数。
如果不知被测电流的范围，应该选择高量程档，要是读数偏小，再适当调小量程。
5、测交流电流（红表笔改插“A”插孔，用ACA 档）测交流电流时，先将电源关断，再将被测电路断开，表笔不分电流的正负端，一个表笔接电流的进端，另一个表笔接电流的入端，开启电源直接从屏幕上读数。
如果不知被测电压的范围，应该选择高量程档，要是读数偏小，再适当调小量程。
6、测三极管β（用h FE档）将PNP型三极管或NPN型三极管的e、b、c三个电极对应插入标有“PNP”区域或“NPN”区域的e、b、c小插孔里，直接从屏幕上读数。
7、测频率（用HZ档）测不平衡信号时（信号有一端接地），红表笔接信号端，黑表笔接地，直接从屏幕上读数。
测平衡信号时表笔不分正负，并在被测信号两端，直接从屏幕上读数。
8、测电容（用F档）将被测电容插进“CX”插孔里，直接从屏幕上读数。
二、直流稳压电源（仪器具有自动保护功能，当输出端电路出现短路时，保护电路启动，输出电压为零，此时应关断电源、排除故障、重新启动电源。
）1、JWY—30F型双路稳压电源两路独立的0---30V稳压输出。
《模拟电子技术》实验指导书
《模拟电子技术实验》指导书
一、实验课的任务与作用 实验是学生学习《模拟电子技术》课程中对所学的理论知识的验证、开发的过程，是强化
学生动手能力的必要手段，通过实验加强对所学理论知识的理解、对各种元器件和设备的认 识，为后续课学习，特别是实训课的学习奠定坚实基础。 二、实验教学目标及基本要求 ﹙一﹚教学目标要求
1)
二、实验内容 （1）反相比例运算电路测试。
（2）反相加法运算电路测试。 （3）减法运算电路测试。 （4）加法运算电路测试。
三、实验原理
1.理想运算放大器特性
在大多数情况下，将运放视为理想运放，就是将运放的各项技术指
标理想化，满足下列条件的运算放大器称为理想运放。
开环电压增益 Aud=∞
输入阻抗 ri=∞
电路测试。 （2）过零比较器的电路测试。 （3）滞回比较器电路测试。 三、实验原理
电压比较器是集成运放非线性应用电路，它将一个模拟量电压信号 和一个参考电压相比较，在二者幅度相等的附近，输出电压将产生跃 变，相应输出高电平或低电平。比较器可以组成非正弦波形变换电路及 应用于模拟与数字信号转换等领域。
1.静态工作点的估算
实验电路如图1-1所示，为电阻分压式工作点稳定单管放大器实验
电路：
1-1电阻分压式工作点稳定单管放大器 2.测试三极管输入、输出特性曲线电路
V V A
+
+ -
-
100 图1-2三极管输入特性测试电路
UBE UCE
IB 5V 100 390 100
5VV
IC 图1-3三极管输出特性测试电路 mA V A
表1-2测试三极管输出特性曲线表格 IB=20 UCE(V) uA
IC(mA)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一 基尔霍夫定律的验证
基尔霍夫定律是电路的基本定律，它适用于任何集总参数电路。
任意一个集总参数电路中各支路电流以及每个元件两端的电压都应该能够满足基尔霍夫电流定律(KCL)和基尔霍夫电压定律(KVL)。
2.1.1 基尔霍夫定律的基本原理
1. 基尔霍夫电流定律
基尔霍夫电流定律描述电路中各电流的约束关系，又称为节点电流定律。
基尔霍夫电流定律（KCL ）指出：在集总参数电路中，任意时刻，对任意结点流出（或流入）该结点电流的代数和等于零，即：
∑==m
k t i 1
0)(，或∑∑出
入
＝i
i (2.1.1)
基尔霍夫电流定律（KCL ）不仅适用于 电路节点，还可以推广运用于电路中包围多 个结点的任一闭合面。
例如，如图2.1.1所示， 封闭面所包围的局部电路，有3条支路与电路 的其他部分相连接，其电流分别为I 1、I 2、I 3，
依基尔霍夫电流定律（KCL ）有：I 3= I 1+ I 2。
图2.1.1 基尔霍夫电流定律的推广 2. 基尔霍夫电压定律
基尔霍夫电压定律描述了电路中元件电压的约束关系。
基尔霍夫电压定律（KVL ）指出：在集总参数电路中，任意时刻，沿任意闭合路径绕行，各元件电压的代数和为零，即：
∑==m
k t v 1
0)(，或∑∑升
降
＝v
v (2.1.2)
2.1.2 基尔霍夫定律仿真分析
仿真电路如图2.1.2所示。
1. 理论分析
根据基尔霍夫定律，可以列出图2.1.2所示 电路的KCL 和KVL 方程：
⎩
⎨
⎧=⨯+⨯=++015-18020
022121R R R R I I I I (2.1.3) 解方程得：I R 1=-6A ，I R 2=4A ，从而得到 R 1两端电压V R 1=-120V ，R 2两端电压V R 2=60V 。
图2.1.2 基尔霍夫定律仿真电路
2. 仿真步骤
(1) 依次点击Multisim 11元件工具条上的“Place Source s\Power Sources\DC_Power”放置直流电压源，“Place Sources \Signal_Current Sources\DC_Current”放置直流电流源，“Place
I1
I2
I3
R1R2
R3R5
R4
Basic\Resister”放置电阻元件，“Place Indicator\V oltmeter”
放置电压表，“Place Indicator\Ammeter”放置电流表，并
按图2.1.2连接好仿真电路图。
(2) 双击元件，在弹出的元件属性对话框中更改元
件参数值，具体参数值如图2.1.2所示。
双击电压表和电
流表，在出现的属性对话框中，将电压表标签分别更改
为U R1，U R2，电流表标签分别更改为I R1和I R2，如图2.1.3
所示。
(3) 按下仿真开关按钮进行仿真，将各直流电
压表和直流电流表的读数记录至表格2.1.1。
图2.1.3 更改电压表标签
表2.1.1基尔霍夫定律实验数据
IR1(A) IR2(A) UR1(V) UR2(V) 理论计算值
仿真测量值
器件查找：
1、电压源：DC_Power
2、电流源：DC_Current
3、电阻：Resistor
4、电压表：V oltmeter
5、电流表：AMMETER
6、地：GROUND
（注意修改电阻的功率参数：1000W）
实验二叠加定理的验证
2.2.1 叠加定理的基本原理
在线性电阻电路中，任一支路的电流（或电压）都是电路中各个独立电源单独作用于电路时，在该支路上分别产生的电流（或电压）的叠加。
如图2.2.1(a)所示电路，可以将其分解成图2.2.1(b)和图2.2.1(c)，并且满足v=v'+v''，i=i'+i''。
R1
R2
+
u s
-
i s
+ v -
i
=
R1
R2
+ v’ -
i’
+
R1
R2
i s
+ v " -
i"
+
u s
-
(a)(b) (c)
图2.2.1 叠加定理
在线性电路中，所有激励（独立源）都增大（或减小）同样的倍数，则电路中响应（电压或电流）也增大（或减小）同样的倍数，当激励只有一个时，则响应与激励成正比。
这就是电路的齐性定理。
叠加定理只适用于线性电路。
在叠加定理的应用中要注意不作用的独立源要置零，即电压源短路，电流源开路。
2.2.2 叠加定理仿真分析
仿真电路如图2.2.2所示。
1. 理论分析
根据叠加定理，由图2.2.2可得，在V1单独作用时，R1两端电压V R1'=-3V，通过R4的电流I1'=7mA，在V2单独作用时，R1两端电压V R1''=4V，通过R4的电流I1''=-6mA。
因此，在V1和V2共同作用时，R1两端电压V R1=V R1'+V R1''=1V，通过R4的电流I1=I1'+I1''=1mA。
图2.2.2 叠加定理仿真电路。
