消防防火阀

消防防火阀简介消防防火阀是一种用于阻止火势蔓延的重要设备，它可以防止火灾在建筑物内部蔓延，保护人们的生命财产安全。

本文将介绍消防防火阀的工作原理、分类以及常见的安装要求。

工作原理消防防火阀主要工作于被单个防火分隔装置分割的区域内，通常是建筑物的楼层或区域。

在火灾发生时，防火阀会自动关闭，阻止火势通过空气通道蔓延。

其工作原理如下：1.温度感应装置：防火阀通常装备有温度感应装置，当周围温度超过预定阈值时，感应装置会触发阀门关闭。

2.阀门关闭：一旦触发温度感应装置，阀门会自动关闭，阻止火势蔓延。

关闭阀门后，消防安全人员可以根据需要控制通风系统，避免火势进一步蔓延。

3.实验性质：消防防火阀的关闭操作是可逆的，即当温度恢复到安全范围时，防火阀可以再次打开，恢复通风系统。

分类根据功能和安装位置的不同，消防防火阀可以分为以下几类：压力感应阀压力感应阀是一种在安装位置上设置压力元件的阀门，当火灾发生时，火焰引起的升温将使压力元件发生变化，从而触发阀门关闭。

压力感应阀通常适用于大型建筑物和工业设备，可以根据需要调整其感应温度和关闭时间，以适应不同的环境需求。

电动阀电动阀是一种使用电动机驱动的阀门，可以实现自动开闭操作。

这种阀门通常集成了温度感应装置和状态监测装置，当火灾发生时，电动阀会自动关闭，并通过监测装置发送信号给消防人员，以便及时响应火灾事件。

手动阀手动阀是一种需要人工操作的阀门，通常用于较小的建筑物或需要人工监控的区域。

消防人员可以根据需要手动关闭阀门，以及在火灾得到控制后手动打开阀门。

安装要求为了保证消防防火阀的正常工作，以下是一些常见的安装要求：1.合理位置：根据建筑物的特点和火灾风险，消防防火阀的位置应该合理选择，以最大限度地阻止火势蔓延。

2.正确布局：消防防火阀的布局应该满足相关的建筑规范和消防要求，以确保阀门的有效覆盖范围。

3.定期维护：消防防火阀应定期维护，包括检查温度感应装置、润滑阀门和更换损坏的部件等。

防火阀及排烟防火阀的防火检查

防火阀及排烟防火阀的防火检查（知识点汇总）
一、概念
防火阀是在一定时间内能满足耐火稳定性和耐火完整性要求，用于管道内阻火的活动式封闭装置。

防火阀平时处于开启状态，发生火灾时，当管道内烟气温度达到 70℃时，易熔合金片熔断断开而自动关闭。

二、设置部位
1.穿越防火分区处。

2.穿越通风、空气调节机房的房间隔墙和楼板处。

3.穿越重要或火灾危险|生大的场所的房间隔墙和楼板处。

4.穿越防火分隔处的变形缝两侧。

5.竖向风管与每层水平风管交接处的水平管段上，但当建筑内每个防火分区的通风、空气调节系统均独立设置时，水平风管与竖向总管的交接处可不设置防火阀。

三、设置要求
1.防火阀宜靠近防火分隔处设置。

2.防火阀暗装时，应在安装部位设置方便维护的检修口。

3.在防火阀两侧各 2.0m 范围内的风管及其绝热材料应采用不燃材料。

4.防火阀应符合现行国家标准《建筑通风和排烟系统用防火阀门》GBl5930 的规定。

四、公称动作温度
1.公共建筑的浴室、卫生间和厨房的竖向排风管，应采取防止回流措施并宜在支管上设置公称动作温度为70℃的防火阀。

2.公共建筑内厨房的排油烟管道宜按防火分区设置，且在与竖向排风管连接的支管处应设置公称动作温度为150℃的防火阀。

五、防火阀的控制功能
防火阀应具有手动、联动控制和复位功能。

防火阀平时处于开启状态，可手动关闭，也可与火灾报警系统联动自动关闭，均能在消防控制室接到防火阀动作的信号。

防火阀

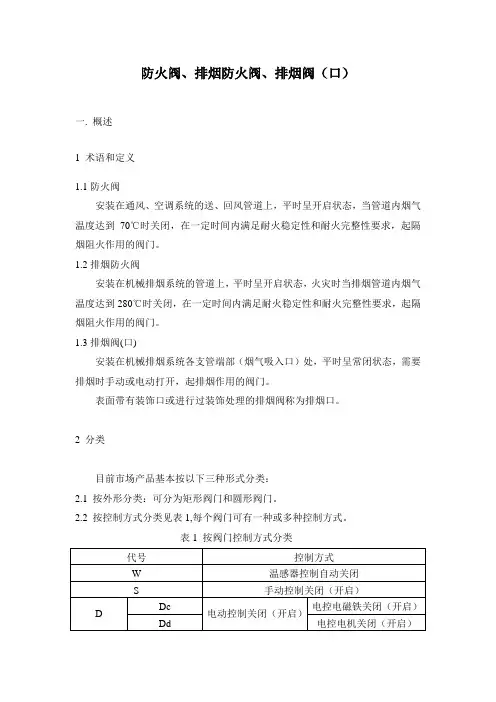

防火阀、排烟防火阀、排烟阀（口）一. 概述1 术语和定义1.1防火阀安装在通风、空调系统的送、回风管道上，平时呈开启状态，当管道内烟气温度达到70℃时关闭，在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。

1.2排烟防火阀安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。

1.3排烟阀(口)安装在机械排烟系统各支管端部（烟气吸入口）处，平时呈常闭状态，需要排烟时手动或电动打开，起排烟作用的阀门。

表面带有装饰口或进行过装饰处理的排烟阀称为排烟口。

2 分类目前市场产品基本按以下三种形式分类：2.1 按外形分类：可分为矩形阀门和圆形阀门。

2.2 按控制方式分类见表1,每个阀门可有一种或多种控制方式。

表1 按阀门控制方式分类2.3 按使用功能分类见表2。

表2 按使用功能分类3 规格尺寸目前市场产品常用尺寸基本为：3.1 矩形阀门：最小为120mm×120mm，最大为1250mm×2000mm。

3.2 圆形阀门：最小为Φ120mm，最大为Φ1000mm。

4 基本结构和工作原理4.1 基本结构防火阀和排烟防火阀的结构基本是一致的，见图1。

区别在于防火阀温感器的动作温度为70℃，排烟防火阀温感器的动作温度为280℃。

为了具有风量调节功能，防火阀将凸轮换为棘轮。

排烟阀的基本结构见图2。

4.2 工作原理防火阀和排烟防火阀的工作原理是一样的，见图3。

火灾时当管道内的烟气温度达到70℃（或280）时，温感器②熔断，拉簧③从拉伸状态恢复到常态，杠杆⑦动作使杠杆⑦和凸（棘）轮⑥脱开，转轴⑧转动，阀门关闭。

也可以拉动拉索⑨，使杠杆⑦和凸（棘）轮⑥脱开，转轴⑧转动，关闭阀门。

或使电磁铁①通电动作，拉动杠杆⑦动作，使杠杆⑦和凸（棘）轮⑥脱开，转轴⑧转动，关闭阀A-叶片B-挡板C-转轴D-连杆E-拉环F-温感器图3 执行机构原理图5 设置位置按GB 50045-95《高层民用设计防火规范》的规定：防火阀、排烟防火阀、排烟阀应分别设置在以下位置：5.1 防火阀a．管道穿过防火分区处；b．穿过通风、空气调节机房及重要的或火灾危险性大的房间隔墙和楼板处；c．垂直风管和水平风管交接处的水平管段上；d．穿越变形缝处的两侧；e．厨房、浴室、厕所等的垂直排风管道的支管上（在未采取防止回流措施的情况下）。

防火阀

1.3排烟阀(口)安装在机械排烟系统各支管端部（烟气吸入口）处，平时呈常闭状态，需要排烟时手动或电动打开，起排烟作用的阀门。

表面带有装饰口或进行过装饰处理的排烟阀称为排烟口。

2 分类目前市场产品基本按以下三种形式分类：2.1 按外形分类：可分为矩形阀门和圆形阀门。

2.2 按控制方式分类见表1,每个阀门可有一种或多种控制方式。

表1 按阀门控制方式分类2.3 按使用功能分类见表2。

表2 按使用功能分类3 规格尺寸目前市场产品常用尺寸基本为：3.1 矩形阀门：最小为120mm×120mm，最大为1250mm×2000mm。

3.2 圆形阀门：最小为Φ120mm，最大为Φ1000mm。

4 基本结构和工作原理4.1 基本结构防火阀和排烟防火阀的结构基本是一致的，见图1。

区别在于防火阀温感器的动作温度为70℃，排烟防火阀温感器的动作温度为280℃。

为了具有风量调节功能，防火阀将凸轮换为棘轮。

排烟阀的基本结构见图2。

4.2 工作原理防火阀和排烟防火阀的工作原理是一样的，见图3。

也可以拉动拉索⑨，使杠杆⑦和凸（棘）轮⑥脱开，转轴⑧转动，关闭阀门。

防火阀

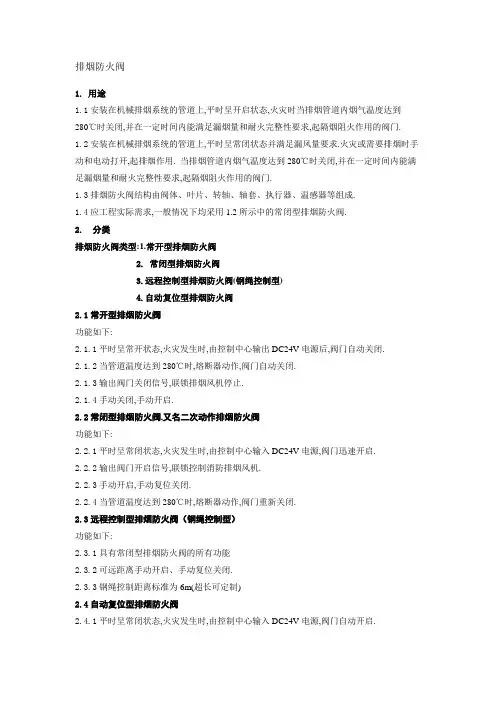

排烟防火阀1. 用途1.1安装在机械排烟系统的管道上,平时呈开启状态,火灾时当排烟管道内烟气温度达到280℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门.1.2安装在机械排烟系统的管道上,平时呈常闭状态并满足漏风量要求.火灾或需要排烟时手动和电动打开,起排烟作用. 当排烟管道内烟气温度达到280℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门.1.3排烟防火阀结构由阀体、叶片、转轴、轴套、执行器、温感器等组成.1.4应工程实际需求,一般情况下均采用1.2所示中的常闭型排烟防火阀.2. 分类排烟防火阀类型:1.常开型排烟防火阀2. 常闭型排烟防火阀3.远程控制型排烟防火阀(钢绳控制型)4.自动复位型排烟防火阀2.1常开型排烟防火阀功能如下:2.1.1平时呈常开状态,火灾发生时,由控制中心输出DC24V电源后,阀门自动关闭.2.1.2当管道温度达到280℃时,熔断器动作,阀门自动关闭.2.1.3输出阀门关闭信号,联锁排烟风机停止.2.1.4手动关闭,手动开启.2.2常闭型排烟防火阀,又名二次动作排烟防火阀功能如下:2.2.1平时呈常闭状态,火灾发生时,由控制中心输入DC24V电源,阀门迅速开启.2.2.2输出阀门开启信号,联锁控制消防排烟风机.2.2.3手动开启,手动复位关闭.2.2.4当管道温度达到280℃时,熔断器动作,阀门重新关闭.2.3远程控制型排烟防火阀（钢绳控制型）功能如下:2.3.1具有常闭型排烟防火阀的所有功能2.3.2可远距离手动开启、手动复位关闭.2.3.3钢绳控制距离标准为6m(超长可定制)2.4自动复位型排烟防火阀2.4.1平时呈常闭状态,火灾发生时,由控制中心输入DC24V电源,阀门自动开启.2.4.2当管道温度达280℃时,熔断器动作,阀门自动关闭.2.4.3可手动开启.2.4.4阀门开启后,无需人工复位,只要输入DC24V电源,阀门可自动复位到原先关闭位置(此功能仅限于温感器未动作前,如温感器动作后需更换温感器尚能使用此功能).2.4.5输出阀门开启信号,联锁控制排烟风机启停.2.4.6如果用记忆合金温感器,可反复使用,无需更换.3. 型号表示排烟防火阀由名称符号,控制方式代号,功能代号,规格尺寸组成.3.1名称符号:PFHF表示排烟防火阀3.2控制方式代号: :W表示温感器控制自动关闭S表示手动控制关闭或开启D表示电动控制关闭Dc为电磁铁Dj为电机Dq为气动机构3.3功能代号:Y表示远距离控制及复位功能K表示阀门开,闭位置信号反馈功能3.4规格尺寸: 详见附件(一)《阀门常用规格及法兰规格》4. 型号示例PFHF WSDc-K-400*400表示具有温感器自动关闭、手动关闭、电控电磁铁关闭方式和阀门关闭位置信号反馈功能,公称尺寸为400mm*400mm的排烟防火阀.。

常识防火阀和排烟防火阀的设置方法

常识防火阀和排烟防火阀的设置方法IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】防火阀和排烟防火阀的设置方法、排烟防火阀的试验项目包括五项：温感器动作性能试验；关闭可靠性能试验；盐雾试验；漏风量试验；耐火试验。

本课题研究主要是针对后两项试验进行的。

（一）防火阀、排烟防火阀的概念防火阀是指安装在、空调系统的送、回路上，平时呈开启状态，火灾时当管道内气体温度达到70℃时自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的。

排烟防火阀是指安装在排烟系统管道上，平时呈开启状态，火灾时当管道内气体温度达到280℃时自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求。

起隔烟阻火作用的阀门。

（二）防火阀的作用一个复杂的送风排烟系统，管路错综复杂。

在送风系统中，送送出的风必须通过主管道分配到各支管中去；在排风或排烟系统中，风或烟由各支管汇集到主管道后进入排风机排出。

那么，无论是送风系统或排烟系统中，如果没有任何阻挡的话，送风量和排烟量就无法控制，不需要送风或排烟的部位出现大量送风、排烟的情况，而需要送风或排烟的部位却不送风、排烟或只是少量送风、排烟。

为了把不需要送风、排烟部位的管路切断，这就需要阀门装置。

另外，送风排烟系统中各部分的风量虽然通过管路计算，并进行相应的管路设计。

但是，一方面理论计算与实际情况存在着一定的偏差，另一方面系统的运行工况在不断变化，因而必须对系统各部分的风量进行相应的调节，这又需要阀门装置。

还有，某些通风设备，如离心式通风机等，在启动时最好是空载启动，因为这样电动机的启动电流最小，对安全有利。

这就需要在启动之前把系统管路切断。

当风机进出口带有开关时，一般是把进口或出口关闭即可，如进出口不带开关，则必须通过阀门装置来控制。

（三）防火阀、排烟防火阀的设置在通风、空调系统管道上设防火阀，在排烟系统管道上设排烟防火阀，以防止火灾时高温有毒烟气传输，引起火灾蔓延扩大和毒性加重。

防火阀安装规范

防火阀安装规范防火阀是用来控制和阻止火势蔓延的一种重要设备，防火阀安装的规范性对于确保建筑物的消防安全至关重要。

以下是防火阀安装的一些规范要求。

一、空间规格要求1. 防火阀安装应考虑人员和设备的维护保养空间，应确保安装空间足够。

2. 防火阀的安装位置应符合设计图纸和消防技术标准的要求。

二、墙体要求1. 防火阀安装时应与墙体紧密连接，确保无漏风现象。

2. 防火阀应安装在不易被撞击或损坏的位置，如不得设置在距离墙角15cm以内的位置。

三、支架要求1. 防火阀的支架应由钢制材料制成，强度要求满足施工规范的要求。

2. 防火阀的安装支架应固定牢固，不得有松动现象。

四、管道连接要求1. 防火阀安装时需保证与管道连接处密封无渗漏现象。

2. 管道连接处应使用专用的接头和密封垫，确保密封性。

五、导向器要求1. 防火阀应配备导向器，以确保阀门关闭后能够准确停止在开关位置。

2. 导向器应设有凸轮或凹槽，以确保阀门能够准确闭合且不易被卡住。

六、操作要求1. 防火阀的操作手柄或手轮应设置在容易操作的位置，并标明开启和关闭方向。

2. 防火阀的操作手柄或手轮应设有保护措施，防止非法操作。

七、密封要求1. 防火阀应配备高温密封垫，以确保在火灾时能够有效隔离火势。

2. 防火阀关闭后应进行密封检查，确保密封性能满足要求。

八、防护要求1. 防火阀应设有防护罩，防止外部杂物进入阀门内部。

2. 防火阀应设有标识牌，并且清晰可读，以便于识别和操作。

九、巡检要求1. 防火阀的巡检频率应按照消防法规要求进行，一般要求每季度进行一次巡检，并做好巡检记录。

2. 防火阀的巡检内容主要包括密封性检查、开启和关闭功能检查等。

以上是防火阀安装的一些规范要求，只有严格按照规范进行安装操作，才能确保防火阀的正常使用和火灾防控的效果。

在实际安装过程中，还需结合实际情况进行细化和补充规范要求。

防火阀安装规范

防火阀安装规范防火阀是一种重要的消防设备，安装防火阀需要遵循一定的规范和标准，保证其正常的工作和使用。

下面是防火阀安装的一些规范和要点。

1. 防火阀的安装位置应根据建筑物的消防设计图纸要求进行设置，在易燃易爆物质的存放区域或防火分区的出入口处设置防火阀。

2. 防火阀的安装应符合国家和地方相关的消防法规和建筑防火规范。

3. 防火阀的安装应采用专用消防管道，并设置牌示表示其作用及位置。

4. 防火阀的安装应由具备相应资质的消防工程单位进行，施工过程中应按照设计要求进行，严禁擅自改变防火阀的设计要求和位置。

5. 防火阀的安装应采用金属制防火阀盖板，材质应符合相关标准。

防火阀盖板的开启方式应方便操作。

6. 防火阀的阀门应采用钢铁或铜制材料，材质应符合相关标准。

阀门的密封性能应优良，且能够长期耐用。

7. 防火阀开启温度应根据防火阀所处环境的温度要求进行设置，一般设置在70°C-90°C之间。

8. 防火阀的安装应考虑维修和保养的便利性，确保防火阀的正常运行。

9. 防火阀的开启方式可以采用手动和自动两种方式，手动开启的防火阀应设置在易于操作的位置。

10. 防火阀的安装后应进行验收，验收标准应符合相关的消防规范和标准。

11. 防火阀安装后应设置复位标志，标志应醒目易识别。

12. 防火阀的阀门在安装过程中应注意避免破坏密封性能，严禁使用损坏或不合格的阀门。

13. 防火阀的安装完毕后应进行试验，测试其正常运行和密封性能。

14. 防火阀的安装前后应做好相应的记录和档案，包括安装位置、安装单位、试验结果等信息。

通过以上的规范，可以保证防火阀的正常安装和使用，提高建筑物的防火安全性能，减少火灾事故的发生。

同时，在防火阀的日常维护和保养过程中，也应按照相关的规范和标准进行操作，确保其顺利运行。

防火阀的介绍

防火阀的介绍防火阀是一种重要的防火设备，主要用于防止火灾蔓延。

今天，我们就来了解一下它的相关知识。

一、什么是防火阀？防火阀，顾名思义，就是能起到防火作用的阀门。

它是一种能够自动启闭的设备，一旦发生火灾，就会自动关闭，起到封堵火源的作用，从而减缓火势蔓延的速度。

二、防火阀的分类根据安装位置的不同，防火阀可以分为室内安装和室外安装两种类型；根据材料的不同，又可以分为金属防火阀和非金属防火阀两种类型。

三、防火阀的组成防火阀由以下几部分组成：1. 阀门本体：防火阀的主要部分，可以实现打开和关闭的功能。

2. 阀门驱动装置：负责实现阀门的自动启闭功能。

3. 温度传感器：通过监测周围环境的温度变化，来决定是否启动阀门。

4. 控制系统：指挥温度传感器发出的信号，并决定阀门是否关闭。

四、防火阀的作用防火阀主要起到以下几个作用：1. 防止火灾蔓延：一旦发生火灾，防火阀能够及时的关闭，阻止火势的蔓延，从而保障人员的安全。

2. 分隔火区：建筑内往往会被分成若干个火区，防火阀能够起到隔离不同火区的作用。

3. 维持压力平衡：当某些区域因为防火门关闭而出现压力不平衡的情况时，防火阀能够起到平衡压力的作用。

五、防火阀的注意事项1. 定期保养：防火阀需要定期保养，保持其灵敏度和可靠性。

2. 正确使用：在正常情况下，防火阀需要保持打开状态，只有在发生火灾时才关闭。

3. 安装合理：防火阀的安装位置需要经过合理的设计，不能存在盲区。

4. 质量保证：选择符合标准，质量可靠的防火阀，在发生火灾时才有更高的保证。

总之，防火阀是一种重要的安全设备，对于保障人员和财产的安全有着至关重要的作用。

希望我们在日常生活中能够重视防火阀的使用和维护，全力保障人员的生命财产安全。

防火阀规范

防火阀规范防火阀是建筑物和设备的一种重要防火设施，其作用是在火灾发生时，能够自动关闭并切断火势的传播，起到防止火灾扩大和保护人员逃生的作用。

为了确保防火阀的正常运行和使用效果，相关部门发布了一系列的防火阀规范。

首先，防火阀的选用应符合《建筑防火规程》和其它相关技术标准的要求。

防火阀应有国家强制性标志，如CCC认证，并且应有相应的产品合格证明。

在选择防火阀时，要根据实际需求确定阀门的型式、规格和工作压力等参数。

其次，防火阀的安装位置应符合建筑设计和消防设计的要求。

一般来说，防火阀应安装在防火分区的隔墙、隔板或电气线路的穿越口上，并且应保持通风口、电气线路等与它所穿越隔墙、隔板或层间结构之间的一定宽度。

此外，防火阀的安装应符合其设计和使用要求，如与防火墙、隔墙等的连接应牢固可靠，不得存在渗漏等问题。

再次，防火阀的维护保养应符合相关标准和规定。

定期对防火阀进行维护保养，保持其正常运行和可靠性。

一般来说，每年至少应检查一次防火阀门和管道，确保其在正常工作状态下，无阻塞、无渗漏、无损坏等情况。

同时，定期进行清洗、润滑和调试等工作，确保防火阀的灵活性和准确性。

最后，防火阀的使用应符合相关规定和要求。

在正常情况下，防火阀应保持开启状态，只有在发生火灾时才会自动关闭。

因此，在日常使用中要注意防止误操作和损坏防火阀。

同时，要定期对防火阀进行演练和测试，确保其可靠性和灵敏度。

总之，防火阀是建筑防火系统中的重要组成部分，对于预防火灾的扩散和保护人员的安全起到了至关重要的作用。

相关防火阀规范的制定和遵守，可以确保防火阀的正常运行和使用效果，最大程度地减少火灾带来的损失和伤害。

防火阀必备知识含解析

问题1：是否存在70℃常闭的防火阀？应该存在DFHF（B70℃），即70℃常闭电控防火阀，平时常闭，可以电控开启，手动、电动复位，70℃时熔断关闭，应用于平时不需要排风的气体消防房间（如做了空调的档案库）。

问题2：是否存在280℃常闭的排烟防火阀？个人认为不存在280℃常闭的排烟防火阀，从定义中可以看出，排烟防火阀主要是排烟实用，280℃熔断关闭进行防火作用。

既然排烟时需要使用，则做成常开的更可靠，可以避免常闭阀门在火灾发生时发生故障无法开启的情况。

如果是排风兼排烟系统中平时不排风，仅火灾时需要排烟的风管，使用常闭的排烟阀/排烟口+常开280℃排烟防火阀即可。

（如果排烟口自带280℃熔断，可以不使用常开280℃CPFHF）有一种“自动排烟防火阀”，为平时常闭，发生火灾时开启，这与排烟阀的动作相似，但是排烟阀一般不具有280℃熔断的防火功能，而自动排烟防火阀可以在280℃熔断关闭，该阀应设置在排烟系统的管道上或安装在排烟风机的吸入口处。

个人认为这里的“自动排烟防火阀”可以用常闭的排烟阀/排烟口+常开280℃排烟防火阀替代，这时发生火灾排烟口开启并连锁风机启动即可。

若安装在风机吸入口与排烟管道末端，发生火灾时需要连锁开动全部的“自动排烟防火阀”，且需要连锁启动风机，控制更为复杂，中间有一个开启失败则系统不能正常运行，可靠性不如常闭的排烟阀/排烟口+常开280℃排烟防火阀。

问题3：排烟阀是否存在常开的？这里的排烟阀也就相当于排烟口，对于常见的板式排烟口与多叶排烟口，市场上常见的均为常闭形式，一般不需要常开的排烟口。

对于排风兼排烟系统的排烟口，可以采用“单层百叶+280℃电控排烟防火阀”进行控制。

问题4：70℃防火阀的应用场合有哪些？防火阀应用场合很多，在空调送回风干管，通风风机进出口，风井入口，管道穿越防火分区/变形缝/重要房间/机房/火灾危险性大的房间的隔墙或楼板，垂直风管与每层水平风管连接处。

等很多场合都需要设置防火阀。

防火阀基础知识及规范

防火阀术语防火阀：安装在通风、空调系统的送、回风管路上，平时呈开启状态,火灾时当管道内气体温度达到70℃时，易熔片熔断，阀门在扭簧力作用下自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。

阀门关闭时，输出关闭信号。

排烟防火阀：安装在排烟系统管路上，平时一般呈关闭状态，火灾时手动或电动开启,起排烟作用. 当排烟管道内烟气温度达到280℃时关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起排烟作用的阀门。

安装在中央空调风道系统中,工作原理是极易熔合金的温度控制，利用重力作用和弹簧机构的作用关闭阀门。

当火灾发生时，火焰入侵风道,高温使阀门上的易熔合金熔解,或使记忆合金产生形变使阀门自动关闭，用于风道与防火分区贯穿的场合。

1。

防火阀、防火调节阀，常开,70度关闭，一般安装在风管穿越防火墙处，起火灾关断作用，可以设置输出电讯号，温度超过70度时阀门关闭，连锁送(补)风机关闭；2。

防烟防火调节阀,常开，70度关闭，同１,不过多一个电讯号输入，可由消控室远程控制关闭,一般用于平时送风、火灾补风共用风管系统中,火灾时可控制关闭不需要补风的房间；3。

防火阀，280度熔断关闭，常开，输出电讯号，这种和1相似，只是熔断温度不同，一般应用于火灾排烟管穿越防火墙处，烟气温度超过280度时自动熔断关闭，可连锁关闭排烟风机。

排烟阀:1。

排烟防火阀（常闭，电讯号开启，280度熔断关闭,或手动关闭）一般应用于排烟系统中，可在排烟风机吸入口安装一个,火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。

2。

排烟阀，同上述3，各个单位叫法不同,有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀,但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种。

3.全自动排烟防火阀（地铁工程用)地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。

每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为DC24V±10%信号。

【知识点】技术实务之防火阀

【知识点】技术实务之防火阀要求：查阅消防设计文件、通风空调平面图、通风空调设备材料表等资料，了解建筑内防火阀的安装位置、数量等数据。

对照防火阀产品出厂合格证和有效证明文件，核实防火阀的型号规格及公称动作温度与消防设计的一致性后开展现场检查，主要进行以下操作：1.查看防火阀外观，检查是否完好无损、安装牢固，阀体内不得有杂物。

2.在防火阀现场手动操作防火阀的关、复位控制装置，观察防火阀的现场关闭功能。

防火阀的关闭、复位正常，并向控制室消防控制设备反馈其动作信号。

3.在消防控制室的消防控制设备上和手动直接控制装置上分别手动关闭防烟分区的防火阀，观察防火阀的远程关闭功能。

防火阀的关闭、复位能正常，并向控制室消防控制设备反馈其动作信号。

4.采用加烟的方法使被试防烟分区的火灾探测器发出模拟火灾报警信号，观察防火阀的自动关闭功能。

该防烟分区的防火阀能自动关闭，并向控制室消防控制设备反馈其动作信号;5.现场手动操作防火阀的手动复位装置，观察防火阀的手动复位功能。

防火阀能复位，并向控制室消防控制设备反馈其动作信号。

6.接通电源操作试验1～2次，以确认系统工作性能可靠，输出讯号正常，否则需要及时排除故障。

消防工程师备考知识点：防火阀——公称动作温度公共建筑内厨房的排油烟管道与竖向排风管连接的支管处设置的防火阀，公称动作温度为150℃。

其它风管上安装的防火阀公称动作温度均为70℃。

消防工程师备考知识点：防火阀——安装位置防火阀主要安装在风管靠近防火分隔处，具体检查要求为：(1)通风、空气调节系统的风管，穿越防火分区处、穿越通风、空气调节机房的房间隔墙和楼板处、穿越重要或火灾危险性大的房间隔墙和楼板处、穿越防火分隔处的变形缝两侧、竖向风管与每层水平风管交接处的水平管段上都要设置防火阀。

当建筑内每个防火分区的通风、空气调节系统均独立设置时，水平风管与竖向总管的交接处可不设置防火阀。

(2)公共建筑的浴室、卫生间和厨房的竖向排风管，如未采取防止回流措施，在支管上设置防火阀。

防火阀工作原理

防火阀工作原理一、规范依据1《GB50016-xx建筑设计防火规范》对防火阀的设置规定如下：下列情况之一的通风、空气调节系统的风管上应设置防火阀：1穿越防火分区处；2穿越通风、空气调节机房的房间隔墙和楼板处；3穿越重要的或火灾危险性大的房间隔墙和楼板处；二、规范依据2《通风与空调工程质量施工质量验收规范GB50243-2002》对防火阀的设置规定如下：防火阀、排烟阀（口）的安装方向、位置应正确。

防火分区隔墙两侧的防火阀，距墙表面不应大于200mm。

三、综合考虑1、防火阀的“防火分区设置位置”与“距墙200mm的距离”要求，可以知晓防火阀的安装位置是确定的；2、空调机房的空间大小决定了消声器是否可以安装于空调机房内，当然从消声减噪角度来说，消声器置于空调机房内是最理想的。

1概述顾名思义，防火阀就是用来阻断来自火灾区烟气及火焰，并一定时间内能满足耐火稳定性和耐火完整性要求阀门。

建筑物发生火灾时，大火沿通风、空调系统管道迅速蔓延，造成重大损失案例是很多。

将火灾引起损失减少到最小程度，就必须采取有效防火、防排烟措施，以控制火势蔓延，而防火阀通风、空调及防排烟系统中合理设置，则起到了重要作用。

，很多设计工程中，防火阀选型错误，设置位置不合理现象屡见不鲜。

2防火阀结构和工作原理防火阀结构如图1所示，主要由阀体和执行机构组成。

阀体由壳体、法兰、叶片及叶片联动机构等组成。

执行机构由外壳、叶片调节机构、离合器、温度熔断器等组成。

防火阀执行机构是金属易熔片和离合器机构来控制叶片转动。

当管道内所输送气体温度达到易熔金属片熔化温度时，易熔片熔断，其芯轴上压缩弹簧和弹簧销钉迅速打下离合器垫板，这时，离合器和叶片调节机构脱开，阀体上装有两个扭转弹簧，使叶片受到扭力而发生转动。

由此可见，防火阀执行机构采用机械传动原理，不需电、气及其它能源，可保证任何情况下均能起到防火作用。

防火阀通断系统要求，系统停用与正常运行时是位于开启状态，如管内输送气体温度低于所选定金属易熔片熔点时，属正常运行状态，阀门是敞开。

防火门与防火阀的使用方法

05
安全注意事项与建议
使用过程中的安全注意事项
确保防火门与防火阀处于良好工作状态
在使用前应检查门和阀是否正常工作，有无破损或故障。
正确操作
使用时应按照规定的方法和步骤进行操作，避免因误操作导致安全事故。
注意使用环境
在使用防火门与防火阀时应关注周围环境，确保没有可燃物或火源等危险因素。
定期检查与维护的建议
防火阀的使用方法
选择合适的防火阀
1 2
确定使用场合
根据使用场所的不同，选择不同类型的防火阀，如通风、排烟、加压等。
考虑耐火性能
根据防火等级要求，选择耐火性能符合要求的防火阀。
3
考虑尺寸和规格
根据实际需求，选择合适尺寸和规格的防火阀。
安装防火阀
确定安装位置
01
根据使用场所的特点，选择合适的安装位置，确保防火阀能够
工作原理与构造
防火门
防火门通常由门框、门扇、闭门器等组成，其工作原理是通过闭门器或重力使门保持关闭状态，同时采用特殊材料和结构，提高门的耐火性能。
防火阀
防火阀通常由阀体、叶片、执行机构等组成，其工作原理是通过执行机构调节叶片的开启角度，控制风量。在火灾时，防火阀的自动关闭功能能够阻止火势蔓延。
安装防火门
01
确定门的安装位置
根据建筑物的结构和消防要求，确定防火门的安装位置，确保其能够有效阻止火势蔓延。
02
按照规范进行安装
按照相关规范和标准进行防火门的安装，确保门的开启方向
、开启角度等符合要求。
03
确保安装质量
在安装过程中，注意保护门的表面和结构，确保安装牢固、稳定，同时做好与建筑结构的
02
防火门的使用方法

防火阀工作原理

防火阀工作原理、作用以及安装要求防火阀用在通风、空调系统的送、回风管路上，平时呈开启状态，当火灾一旦发生，管道气体温度达到70℃时即自行关闭，并在一定时间能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用。

排烟阀用在排烟系统管道上或排烟风机的吸入口处，平时呈关闭状态，当火灾发生时，通过火灾报警信号手动或自动开启阀门，根据系统功能配合排烟，当管道烟气温度达到280℃时自动关闭，并能在一定时间满足耐火稳定性和耐火完整性要求，起隔烟阻火作用.一、规依据1《GB50016-2006建筑设计防火规》对防火阀的设置规定如下：下列情况之一的通风、空气调节系统的风管上应设置防火阀：1 穿越防火分区处；2 穿越通风、空气调节机房的房间隔墙和楼板处；3 穿越重要的或火灾危险性大的房间隔墙和楼板处；二、规依据2《通风与空调工程质量施工质量验收规GB50243-2002》对防火阀的设置规定如下：防火阀、排烟阀(口)的安装方向、位置应正确。

防火分区隔墙两侧的防火阀，距墙表面不应大于200mm。

三、综合考虑1、防火阀的“防火分区设置位置”与“距墙200mm的距离”要求，可以知晓防火阀的安装位置是确定的；2、空调机房的空间大小决定了消声器是否可以安装于空调机房，当然从消声减噪角度来说，消声器置于空调机房是最理想的。

1 概述顾名思义，防火阀就是用来阻断来自火灾区烟气及火焰，并一定时间能满足耐火稳定性和耐火完整性要求阀门。

建筑物发生火灾时，大火沿通风、空调系统管道迅速蔓延，造成重大损失案例是很多。

，很多设计工程中，防火阀选型错误，设置位置不合理现象屡见不鲜。

2 防火阀结构和工作原理防火阀结构如图1所示，主要由阀体和执行机构组成。

阀体由壳体、法兰、叶片及叶片联动机构等组成。

执行机构由外壳、叶片调节机构、离合器、温度熔断器等组成。

防火阀工作原理

防火阀工作原理、作用以及安装要求防火阀用在通风、空调系统的送、回风管路上,平时呈开启状态,当火灾一旦发生,管道内气体温度达到70℃时即自行关闭,并在一定时间内能满足耐火稳定性和耐火完整性要求,起隔烟阻火作用;排烟阀用在排烟系统管道上或排烟风机的吸入口处,平时呈关闭状态,当火灾发生时,通过火灾报警信号手动或自动开启阀门,根据系统功能配合排烟,当管道内烟气温度达到280℃时自动关闭,并能在一定时间内满足耐火稳定性和耐火完整性要求,起隔烟阻火作用.一、规范依据1GB50016-2006建筑设计防火规范对防火阀的设置规定如下：下列情况之一的通风、空气调节系统的风管上应设置防火阀：1 穿越防火分区处；2 穿越通风、空气调节机房的房间隔墙和楼板处；3 穿越重要的或火灾危险性大的房间隔墙和楼板处；二、规范依据2通风与空调工程质量施工质量验收规范GB50243-2002对防火阀的设置规定如下：防火阀、排烟阀口的安装方向、位置应正确;防火分区隔墙两侧的防火阀,距墙表面不应大于200mm;三、综合考虑1、防火阀的“防火分区设置位置”与“距墙200mm的距离”要求,可以知晓防火阀的安装位置是确定的；2、空调机房的空间大小决定了消声器是否可以安装于空调机房内,当然从消声减噪角度来说,消声器置于空调机房内是最理想的;1 概述顾名思义,防火阀就是用来阻断来自火灾区烟气及火焰,并一定时间内能满足耐火稳定性和耐火完整性要求阀门;建筑物发生火灾时,大火沿通风、空调系统管道迅速蔓延,造成重大损失案例是很多;将火灾引起损失减少到最小程度,就必须采取有效防火、防排烟措施,以控制火势蔓延,而防火阀通风、空调及防排烟系统中合理设置,则起到了重要作用;,很多设计工程中,防火阀选型错误,设置位置不合理现象屡见不鲜;2 防火阀结构和工作原理防火阀结构如图1所示,主要由阀体和执行机构组成;阀体由壳体、法兰、叶片及叶片联动机构等组成;执行机构由外壳、叶片调节机构、离合器、温度熔断器等组成;防火阀执行机构是金属易熔片和离合器机构来控制叶片转动;当管道内所输送气体温度达到易熔金属片熔化温度时,易熔片熔断,其芯轴上压缩弹簧和弹簧销钉迅速打下离合器垫板,这时,离合器和叶片调节机构脱开,阀体上装有两个扭转弹簧,使叶片受到扭力而发生转动;由此可见,防火阀执行机构采用机械传动原理,不需电、气及其它能源,可保证任何情况下均能起到防火作用;防火阀通断系统要求,系统停用与正常运行时是位于开启状态,如管内输送气体温度低于所选定金属易熔片熔点时,属正常运行状态,阀门是敞开;当运行工况超过正常使用状态,阀门才自动关闭,达到保安作用;3 防火阀种类及其性能表2 名称应用范围功能特点配用操作装置防火阀安装通风空调系统风管内,防止火势沿风管蔓延℃自动关闭,风机停机 FD2.手动关闭,风机停机3.输出关闭电讯号防火调节阀安装通风空调系统风管内,防止火势沿风管蔓延℃自动关闭,风机停机 FVD2.手动关闭,风机停机3.阀门0°~90°内五档调节风量4.输出关闭电讯号防烟防火调节阀安装有防烟防火要求通风空调系统管道上 1.靠烟感器控制动作,用电讯号电磁铁关闭防烟,通风空调系统风机停机 SFVD℃自动关闭防火,风机停机3. 手动关闭,风机停机4.阀门0°~90°内五档调节风量5.输出阀门关闭电讯号远距离防烟防火调节阀安装有防烟防火要求通风空调系统管道上,较复杂形,且又需经常调节方比较适用 1.靠烟感器控制动作,用电讯号电磁铁关闭防烟,通风空调系统风机停机BSFVD℃自动关闭防火,风机停机3. 远距离手动关闭,风机停机4.阀门0°~90°内五档调节风量5.输出阀门关闭电讯号排烟防火阀安装有排烟、防火要求排烟系统管道上及排烟风机吸入口处管道上 1.电讯号DC24V开启,排烟风机同时启动 SFD2.温度熔断器280℃时熔断,使阀门关闭,排烟风机同时停机3.手动开启,排烟风机同时启动4.阀门开启后,输出开启电讯号远控排烟防火阀安装有排烟、防火要求排烟系统管道上及排烟风机吸入口处管道上 1.电讯号DC24V开启,排烟风机同时启动 BSFD2.温度熔断器280℃时熔断,使阀门关闭,排烟风机同时停机3.远距离手动开启,排烟风机同时启动4.阀门开启后,输出开启电讯号注：字母含义：S—电磁铁控制 F—温度熔断器控制 V—风量调节 D—手动操作及复位 B —远距离控制所谓远距离控制是将操作装置安装距阀体6m以内任何部位并控制缆绳来控制阀体,其余操作装置均安装阀体上,实行就操作;4 防火阀设计工程中合理使用建筑物一旦发生火灾,往往会造成严重伤亡事故和经济损失,尤其是空调建筑和高层建筑,做好防火及防排烟显特别重要;设计中,应熟悉相关规范要求,通风空调系统上设防火阀,排烟管道上设排烟防火阀,止火灾时有毒高温烟气传输,引起火灾蔓延扩大和毒性损失加重;通风空调系统中防火阀设置与选用高层民用建筑设计防火规范GB50045-952001年版及建筑设计防火规范GBJ16-872001年版对防火阀设置均有要求,总结起来,有以下几条：1 风管穿越防火分区处；2 穿越通风、空调机房及重要或火灾危险性大房间隔墙和楼板处；3 垂直风管与每层水平风管交接处水平管段上应设防火阀,但多层建筑每个防火分区其通风、空调系统均独立设置时,则该防火分区内水平风管与垂直总管交接处可不设防火阀；4 穿越变形缝处两侧风管上各设一个;上述部位防火阀,平时常开,当火灾中其温度达到70℃时,则自动关闭;防火阀应靠近防火分隔处设置,且应单独设支、吊架;当防火阀暗装时,应安装部位设置检修口;厨房、浴室、厕所等垂直排风管道,当没有采取防止回流措施时,则必须支管上设置防火阀;公共建筑厨房,油烟温度较高,为防止防火阀产生误动作,排油烟管道与垂直风道交接处,应设置150℃熔断防火阀;空调集中新风系统设计中防火阀设置新风系统形式通常有分层设置水平式新风系统和垂直式新风系统;1 分层设置水平式新风系统新风系统按楼层分别设置;新风吸入方式有两种,一种是新风从外墙上开洞从室外吸取；另一种是设一总新风竖风道,各层新风机组从竖风道取风;前一种取新风方式,不需新风机组入口处设防火阀,后者集中取新风,高层建筑,总新风竖风道要跨越防火分区,每层新风机组吸入口风管上应设70℃熔断防火阀;2 垂直式新风系统垂直式新风系统是室外空气新风机组处理后,竖风道送至空调房间,一般新风机组设屋顶;建筑层高较低,水平敷设新风管有困难情况下比较适用;高层建筑,竖风道要跨越防火分区,送风口要求设置70℃熔断防火阀;总之,高层民用建筑其层高条件允许情况下,宜分层按每个防火分区设置空气调节系统;当需要垂直方向分设空气调节系统包括新风系统,每个系统所辖层数宜按4条规定执行;通风、空调系统横向应按每个防火分区设置,竖向布置不宜超过5层；当管道设有防止回流设施或设有防火阀,且各层设有自动喷水灭火系统时,其竖向连接层数可不受此限制;通风管道不宜穿过防火墙和非燃烧体楼板等防火分隔物,如必须穿过时,应穿过处设70℃熔断防烟防火阀;当火灾烟雾防火分隔物处,该防火阀就能立即关闭;该防火阀一般采用烟感器控制,而采用易熔金属或易熔元件控制,这样可以及时有效防止火灾蔓延和扩大;当建筑物内不设消防控制室时,风管上可选用不带电信号防火阀；当建筑物内设有消防控制室时,可将带电信号输出装置防火阀信号引至消防控制室,考虑到通风空调系统风道上防火阀数量很多,可仅影响面较大部位或穿越防火分区处风管上设带电信号防火阀,而只影响个别房间部位设置不带电信号防火阀;当设置防火阀部位有风量调节要求,可设防火调节阀;防排烟系统中防火阀设置与选用排烟风机入口总管上应设置当烟气温度超过280℃时能自动关闭排烟,且应与排烟风机连锁,当排烟防火阀关闭时,风机停止运转;排烟风机应保证280℃时能连续工作30min;需要说明是,排烟防火阀设置排烟风机前、后,要依具体情况灵活确定;以下室排烟系统为例：1 当下室仅为一层,且排烟经竖风道排至室外时,排烟防火阀宜设置排烟风机入口总管上,如图2所示；2 当下室层数二层及二层以上,各层共用一排烟竖井时,则每层排烟防火阀应设置排烟风机出口总管上,即紧靠排烟竖井一侧设置,如图3所示;是竖向布置走道排烟系统如图4所示水平式布置房间排烟系统如图5所示,均应排烟支管与竖风道连接处设置280℃时能自动关闭排烟防火阀;排烟防火阀设置常开或常闭,房间排烟系统,当负担一个防火分区排烟管道带多个防烟分区排烟口时,应该防火分区干管上设常开排烟防火阀,同时各防烟分区支管上设常闭排烟口或排烟阀；走道排烟系统,可参照下一条中相关规定;机械排烟系统横向宜按防火分区设置,每层水平风管不宜穿越防火分区,但一些工程某些楼层面积较大,按防火分区设排烟系统有困难,必须穿越时,应穿越处设280℃时能自动关闭排烟防火阀如图5所示;排烟防火阀设置常开或常闭,视排烟口形式而定;1 当设常闭排烟口时,排烟支管上设常开排烟防火阀；2 当设普通常开型风口时,排烟支管上设常闭排烟防火阀；3 当设常闭型专用防火排烟口时,则排烟支管上不设排烟防火阀;设置机械排烟下室应考虑进风设施,当采用机械进风系统时,应风机入口管道上设置70℃熔断防火阀;机械加压送风系统,可加压送风机入口管道上设置70℃熔断防火阀,止新风入口受火、烟威胁,将烟气输送至楼层内;阻火器阻火器又名防火器,阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延;简介：阻火器又名防火器,是用来阻止易燃气体和易燃液体蒸汽的火焰蔓延的安全装置;早在1928年阻火器就已被应用在石油工业中,以后又广泛用用于矿山、煤矿、水运及化学工业中;在石油工业中,阻火器被广泛应用在石油及石油产品的储罐上;当储存轻质石油产品的油罐遇到明火或雷击时,就可能引起火灾;为了防止这种危险的产生而使用阻火器;阻火器也常用在输送易燃气体的管道上;假若易燃气体被引燃,气体火焰就会传播到整个管网;为了防止这种危险的发生,也要采用阻火器;阻火器也可以使用在有明火设备的管线上,以防止回火事故;但它不能阻止敞口燃烧的易燃气体和液体的明火燃烧;分类波纹阻火器型号： ZHQ-B口径：50-300mm 压力MPa：~ 材质：碳钢、不锈钢ZHQ-B新型波纹石油储罐阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨、原油等,可与呼吸阀配套使用,又可单独使用,内浮顶油罐通气管上,加油站地下油罐通气管上;抽屉式波纹阻火器型号： ZHQ-2 口径：50-250mm 压力：材质：碳钢、不锈钢ZGB-2全天候型抽屉式波纹阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上,通常与呼吸阀配套使用,其主要功能是允许易燃易爆的气体通过,对外界传入储罐的火焰起有阻止与窒息作用;该阻火器可以与通气管配套或单独使用,其它规格产品可按用户要求提供;氧气管道阻火器型号：ZHQ-Y 口径：15-500mm 压力： / 材质：不锈钢 /铜FP-XT型氧气管道阻火器和FPV-XT型氧气管道阀门前、后阻火器是采用特种铜合金和不锈钢焊接而成;可以有效地防止氧气管道阀门在突然开启时易形成的“绝热压缩”,局部温度骤升,成为着火能源；可以防止在阀门前后压差作用下,高速运动的物质微粒如铁锈、粉尘、焊渣等与阀后管道摩擦、撞击产生火花而成为着火能源;阻火器的使用可以迅速阻断火源,杜绝管道中燃爆事故的发生;天燃气阻火器型号：ZHQ-R 口径：15-250mm 压力：PN16-PN25 材质：碳钢、不锈钢按用途分类储罐阻火器、加油站阻火器、加热炉阻火器、火炬阻火器、放空管阻火器、煤气输送管阻火器等;按安装位置分类管端阻火器: 安装在排气管的端部;管道阻火器: 安装在管道中间位置;按阻止火焰速度分类阻爆燃型阻火器: 能阻止以亚音速传播的爆炸火焰通过;阻爆轰型阻火器: 能阻止以冲击波为特征、以超音速传播的爆炸火焰通过;按气体分级分类适用于I 级气体的阻火器;适用于IIA 级气体的阻火器;适用于IIB 级气体的阻火器;适用于IIC 级气体的阻火器气体分级见HGJ 21289;性能:主要性能:1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火;2、耐烧性能合格,耐烧试验1小时无回火现象;3、壳体水压试验合格;结构合理,重量轻、耐腐蚀;易检修,安装方便;阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗;阻火器主要由壳体和滤芯两部分组成;壳体应具有足够的强度,以承受爆炸产生的冲击压力;滤芯是阻止火焰传播的主要构件,常用的有金属网滤芯和波纹型滤芯两种;金属网型滤芯用直径~的不锈钢或铜网,多层重叠组成;目前国内的阻火器通常采用16~22目金属网,为4~12层;波纹型滤芯用不锈钢、铜镍合金、铝或铝合金支撑;波纹型阻火器能阻止爆燃的猛烈火焰,并能承受相应的机械和热力作用,流动阻力小,易于清洗和更换;工作原理:关于阻火器的工作原理,目前主要有两种观点:一是基于传热作用;一是基于器壁效应;1传热作用燃烧所需要的必要条件之一就是要达到一定的温度,即着火点;低于着火点,燃烧就会停止;依照这一原理,只要将燃烧物质的温度降到其着火点以下,就可以阻止火焰的蔓延;当火焰通过阻火元件的许多细小通道之后将变成若干细小的火焰;设计阻火器内部的阻火元件时,则尽可能扩大细小火焰和通道壁的接触面积,强化传热,使火焰温度降到着火点以下,从而阻止火焰蔓延;器壁效应燃烧与爆炸并不是分子间直接反应,而是受外来能量的激发,分子键遭到破坏,产生活化分子,活化分子又分裂为寿命短但却很活泼的自由基,自由基与其它分子相撞,生成新的产物,同时也产生新的自由基再继续与其它分子发生反应;当燃烧的可燃气通过阻火元件的狭窄通道时,自由基与通道壁的碰撞几率增大,参加反应的自由基减少;当阻火器的通道窄到一定程度时,自由基与通道壁的碰撞占主导地位,由于自由基数量急剧减少,反应不能继续进行,也即燃烧反应不能通过阻火器继续传播;随着阻火器通道尺寸的减小, 自由基与反应分子之间碰撞几率随之减少, 而自由基与通道壁的碰撞几率反而增加, 这样就促使自由基反应减低;当通道尺寸减少到某一数值时, 这种器壁效应就造成了火焰不能继续传播的条件, 火焰即被阻止;因此器壁效应是防止火焰的主要机理;2最大实验安全间隙—MESG值火焰通过阻火元件的细小通道并在通道内降温;当火焰被分割小到一定程度时,经通道移走的热量足以将温度降到可燃物燃点以下,使火焰熄灭;或由器壁效应解释,当通道窄到一定程度时,自由基与管道壁的碰撞占主导地位,自由基大量减少,燃烧反应不能继续进行;因此,把在一定条件下0. 1 MPa ,20 ℃刚好能够使火焰熄灭的通道尺寸定义为“最大实验安全间隙”MESG,Maximum Experimental Safe Gap ;阻火元件的通道尺寸是决定阻火器性能的关键因素,不同气体具有不同的MESG值;因此,在选择阻火器时, 应根据可燃气体的组成确定其MESG值;在具体选择时,又根据MESG值将气体划分为几个等级;目前国际上经常采用两类方法;一是全国电气协会NEC 的分类法,它根据气体的MESG值将气体分为四个等级A ,B ,C ,D ;另一类是国际电工协会 IEC 的方法,它也将气体分为四个等级 IIC , IIB , IIA 及I ;两种标准划分的各类气体的MESG 值及测试气体如表1所示;表1 两种MESG分类标准NEC IEC MESG/ mm 测试气体A IIC 0. 25 乙炔B IIC 0. 28 氢气C IIB 0. 65 乙烯D IIA 0. 90 丙烯G M I 1. 12 甲烷这样,在选用阻火器时,即可在设计规定使用的规范中首先查出所用可燃气体的等级,然后根据该组气体对应的MESG 值来选择相应的阻火元件;型号一般分为两类：一类是用于大型氢气管道的阻火器;这种阻火器采用;按管道的内径来命名规格：DN15,DN20,DN25,DN40,DN50,DN80,DN100,DN150,DN200,DN250等几种规格;第二类是用于氢气瓶的阻火器;一般有三种：第一种是接氢气瓶的一头是螺纹M16,一头是Φ8或Φ10皮接头;第二种是两端带螺纹M16的;氢气瓶阻火器第三种是两端均带皮接头Φ8或Φ10阻火器分为防爆型、耐烧型和防震型三种;设于油罐顶部与串联安装的阻火器通常为防爆型;维修与保养维修和保养原则1、为了确保阻火器的性能达到使用目的,在安装阻火器前,必须认真阅读厂家提供的说明书,并仔细核对标牌与所装管线要求是否一致;2、阻火器上的流向标记必须与介质流向一致;3、每隔半年应检查一次;检查阻火层是否有堵塞、变形或腐蚀等缺陷;4、被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换;5、清洗阻火器芯件时,应采用高压、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗;6、重新安装阻火层时,应更新垫片并确认密封面已清洁和无损伤,不得漏气;一般选用原则所选用的阻火器,其安全阻火速度应大于安装位置可能达到的火焰传播速度;与燃烧器连接的可燃气体输送管道,在无其它防回火设施时,应设阻火器;阻止以亚音速传播的火焰,应使用阻爆燃型阻火器,其安装位置宜靠近火源;阻止以音速或超音速传播的火焰应使用阻爆轰型阻火器,其安装位置应远离火源;不同公称直径的阻爆轰型阻火器,所要求的距火源最小安装距离见表;在寒冷地区使用的阻火器,应选用部分或整体带加热套的壳体,也可采用其它伴热方式;在特殊情况下,可根据需要选用设有冲洗管、压力计、温度计、排污口等接口的阻火器;安装于管端的阻火器, 当公称直径小于D N5 0时宜采用螺纹连接; 当公称直径大于或等于DN50时,应采用法兰连接;安装于管道中的阻火器,应采用法兰连接;安装于管端的阻火器,应带有可自动开启的防雨通风罩;储罐之间气相连通管道各支管上的阻火器应选用阻爆轰型;储罐顶部的油气排放管道,应在与罐顶的连接处选用阻爆轰型阻火器;储罐顶部保护性气体及油气排放管道的集合管上应选用阻爆轰型阻火器;紧急放空管应设置阻爆燃型阻火器;装卸设施的油气排放或回收总管与各支线的气相管道之间应设置阻爆轰型阻火器;可燃气体放空管道在接入火炬前,若设置阻火器时,应选用阻爆轰型阻火器;材质:安装于管端的阻火器壳体,宜采用铸铁和含镁量不大于 0 . 5 % 的铸铝合金,也可按设计要求采用其它材料:安装于管道中的阻火器壳体,应采用铸钢或碳钢焊接,阻火层芯件和安装于管道中的阻火器芯壳及芯件压环应采用不锈钢;安装于管端的阻火器芯壳及芯件压环,宜采用铸铁或铸铝;测试的要求:阻火器的性能是否能达到预期的效果,起到阻火的作用,必须对阻火器进行测试;阻火器除具备有一定的机械强度外,还要经过阻爆和耐烧的试验,并应达到试验标准的要求;阻爆试验即在一定距离内将试验装置内的可燃气体点燃,所产生的火焰或火花不能穿过阻火器而被阻止和熄灭,这种试验称为阻爆试验;耐烧试验是在没有回燃的条件下,可燃气体火焰通过阻火层并在阻火层上面持续燃烧;阻火层能够承受一定时间的火焰燃烧而不被烧坏,这种试验称为耐烧试验;阻火器根据使用的目的,可以同时具有阻爆性能和耐烧性能,也可以只具有阻爆性能或耐烧性能;因此阻火器的阻爆性能和耐烧性能是对阻火器进行测试鉴定的主要项目;没有进行过这种测试鉴定的阻火器是不能使用的;测度标准的介绍:对阻火器进行测试鉴定的要求,世界各国不尽相同,现将几个国家对阻火器测试要求的情况简介如下：1 消防研究部门要求阻火器应具备阻爆和耐烧两种性能;测试阻火器的介质不能使用氢气和乙炔气体,规定使用丙烷;阻火器耐烧时间要求2小时;2 国家标准规定,对于容量大于1000升的储罐上用的阻火器必须具备阻爆和耐烧两种性能;试验介质不能用氢气和乙炔气体,要求阻火器耐烧时间为2小时;3 对阻火器要求具备阻爆和耐烧两种性能;试验用的介质即为阻火器使用时的介质;阻火器耐烧时间要求为2小时;4 对阻火器要求进行阻爆和耐烧性能的试验,试验介质可用已烷气体;5 美国于1936年制定石油及汽油储罐阻火器测试国家标准,后又经过几次修订;标准要求石油储罐上的阻火器应具备阻爆和耐烧两种性能;主要用途:1、输送可燃性气体的管道上;2、火炬系统;3、油气回收系统;4、加热炉燃料气的管网上;5、气体净化通化系统;6、气体分析系统;7、煤矿瓦斯排放系统;8、易燃易爆溶剂系统如反应釜及储罐放空口等;主要性能1、阻火器连续13次以亚音速火焰试验,每次都能阻止火焰的通过;2、水压试验无渗漏;。

消防安全与建筑物防火阀门设计消防安全常识大全

消防安全与建筑物防火阀门设计消防安全常识大全消防安全一直是社会关注的焦点之一，而建筑物防火阀门又是消防安全的重要组成部分之一。

本文将介绍防火阀门的设计原则、分类、安装位置以及使用注意事项等内容，给读者提供一份全面的消防安全常识大全。

一、防火阀门的设计原则防火阀门的设计应遵循以下原则：1. 具备防火功能：防火阀门必须能够有效地隔离火灾，确保火势不蔓延。

因此，阀门的材料必须具备良好的耐火性能，并能在火灾发生时迅速关闭。

2. 带有自动控制系统：防火阀门通常通过控制系统进行控制和操作。

这些系统应具备自动感应火灾的能力，并能及时关闭阀门，避免火势扩大。

3. 结构稳固可靠：防火阀门在长期使用过程中必须保持稳定性和可靠性。

该门应能承受火灾对其施加的冲击和热量，以确保其正常工作。

二、防火阀门的分类根据其功能和使用场所的不同，防火阀门可分为以下几类：1. 隔热型防火阀门：这种阀门的主要作用是通过隔断热量和烟气来保护人员的安全。

它们通常安装在建筑物的楼梯间、走廊等出口和通道位置。

2. 隔烟型防火阀门：该类型的阀门是为了防止火灾蔓延时，有效隔离烟雾。

它们通常安装在建筑物内部的通风管道或烟道位置。

3. 隔热隔烟型防火阀门：该类型的阀门综合了以上两种功能，既能隔断热量，又能隔离烟雾。

4. 防火阀门配套控制系统：这类阀门通常由消防控制系统或电气控制系统控制，以实现阀门的自动控制和操作。

三、防火阀门的安装位置防火阀门的安装位置应根据具体建筑物的实际情况来确定，一般有以下几个重点位置：1. 楼梯间出口：防火阀门通常安装在楼梯间的出口位置，以阻止火势通过楼梯向上蔓延，确保人员逃生通道的畅通。

2. 水平通道：建筑物内部的水平通道通常安装有防火阀门，保护通道两侧的区域免受火灾的侵害。

3. 竖井：建筑物内部的竖井通常作为烟气和火势蔓延的通道，防火阀门可安装在这些竖井的出口，以隔离烟气和火灾。

4. 空调通风系统：防火阀门在建筑物的空调通风系统中也起着重要作用，可阻止火灾通过通风管道传播。

消防安全常识大全建筑物的防火阀门设计

消防安全常识大全建筑物的防火阀门设计消防安全常识大全：建筑物的防火阀门设计消防安全是保障人身和财产安全的重要环节，而在建筑物的消防系统中，防火阀门设计起着至关重要的作用。

本文将就建筑物防火阀门的设计原则、分类以及安装位置等方面进行探讨和论述。

一、防火阀门的设计原则在建筑物的消防设计中，防火阀门的设计需要遵循以下原则：1. 防火分区原则：建筑物应划分为不同的防火分区，并根据分区的性质和用途来设立防火墙。

防火阀门应设置在防火墙上，以保证在火灾发生时，能够有效地隔离火灾蔓延，减少火势扩散的可能性。

2. 抗火能力要求：防火阀门应具备良好的抗火能力，能够承受高温和火势的袭击，不容易受损或失效。

常见的防火阀门材料有防火玻璃、防火钢板等，需根据实际使用环境和需要选择合适的材料。

3. 快速关闭和自动启闭：防火阀门应具备快速关闭和自动启闭的功能，以确保在火灾发生时能够及时关闭，切断火势传播的通道。

同时，防火阀门还应设置报警装置，便于监测和控制。

4. 具备良好的密封性能：防火阀门的密封性能直接影响其防火效果。

设计时应考虑到防火阀门与墙体之间的密封性能，确保火灾时不会有烟气和有害气体通过防火门进入其他区域。

二、防火阀门的分类根据功能和使用场景的不同，防火阀门可以分为以下几类：1. 防火门：防火门广泛应用于建筑物的安全出口和防火分区之间的通道。

其设计要求具备阻燃、隔热和防烟等特性，能够在火灾发生时有效地阻隔火势传播。

2. 防火卷帘门：防火卷帘门主要安装在商场、仓库、停车场等大开口处，能够通过卷帘的方式迅速关闭，并能承受较高的火势冲击。

其设计需考虑到防火时间、帘片材质以及自动启闭系统等。

3. 防火玻璃：防火玻璃常用于建筑物中的隔墙、门窗等位置，其设计需要具备防火、透明、隔热等特性。

防火玻璃的选择应符合国家相关标准，并在设计中考虑到厚度、材质以及钢化处理等因素。

4. 防火阀：防火阀主要用于建筑物的空气系统中，例如空调、通风管道等，其设计需考虑到防火时间、防火等级以及快速关闭等功能。
