本科学生毕业论文设计题目：黑洛公路（K590-K593+500）段施工图设计学院：建筑工程学院年级：2008级专业：土木工程姓名：学号：指导教师：2012年5 月30 日摘要黑洛公路是黑龙江省公路建设的重点项目之一，它连接了黑河市和大兴安岭地区，设计行车速度40公里/小时，采用二级公路设计标准，全长740km。
它的建设对完善黑龙江省内公路交通网，促进公路沿线地区经济发展，带动沿边地区早日脱贫致富，促进黑河市和大兴安岭市之间的联系，有重要意义。
本设计根据沿线地质、地形、水文等自然条件，以及黑洛公路外业勘测资料，参照交通部颁发的各种技术标准、规范，完成K590—K593+500段施工图设计。
本次设计利用各种计算机软件，包括：应用纬地道路辅助设计软件HintCAD5.88、绘图软件AutoCAD2004、办公软件Offices2003等，对黑洛公路平面、横断面、纵断面、路基、路面、排水工程、附属工程、平面交叉及沿线设施等进行了施工图设计，并绘制出相应表格和图纸，确定了沥青混凝土路面和水泥混凝土路面的各结构层厚度，本着优质、高效、经济、合理的原则进行施工组织设计。
关键词路线设计；路基；沥青混凝土路面；水泥混凝土路面；施工组织AbstractHeiluo road is one of the key project in Heilongjiang province, it connects the Heihe city and the Daxinganling city . Its design speed is 40km/h, which adopt three-stage highway design standard. The full-length is 740 km. The meaning of its construction to the consummation of the road network, is promoting along the route area economy development, bringing poverty area to get rid of poverty and become rich soon, and promoting crosswise relation between the city group of the northeast of Heilongjiang Province, which is significant. This design is based on the field operation survey data, as well as along the route natural condition including geology, terrain, hydrology and the related technical standard, which is issued by the Ministry of Transportation & Communications. According to the above we can complete the K590to K593+500section construction drawing design.The computer technology is fully used in this design. This design uses the latitude path assistance design software HintCAD5.8, cartography software AutoCAD2004, office software Offices2003 and so on. Meantime this design also completes construction drawing design which includes the highway route, the roadbed, road surface, drainage work plan cross ,the attached project and the facility along the route and so on, and draws up the corresponding graph and form. Through to designing of the Asphaltic concrete pavement and Cement concrete pavement, I ensure that thickness on each Structural layer and design the construction organization by the high-quality, efficient, economic and rational principles.Key wordsRoute design,Roadbed,Asphaltic concrete pavement,Cement concrete pavement, Construction organization目录摘要 (I)Abstract (I)第一章概述 (1)1.1 建设项目背景 (1)1.2 工程概况 (1)1.2.1 水文、地质条件 (2)1.2.2 气候条件 (2)1.2.3 地理、地形条件 (2)1.3 设计依据 (3)1.4 设计标准 (3)第二章路线设计 (5)2.1 选线和定线 (5)2.2 平面设计 (5)2.2.1 平面线形设计的一般原则 (5)2.2.2 平面设计的要求 (5)2.2.3 工程实况 (6)2.3 纵断面设计 (6)2.3.1 纵断面设计一般原则 (6)2.3.2 纵断面设计的要求 (7)2.4 平纵组合设计 (8)2.4.1 基本要求与设计原则 (8)2.4.2 平、纵组合设计基本思路 (9)2.4.3 工程实况 (9)2.5 路基横断面设计 (9)第三章路基设计 (11)3.1 一般路基设计内容 (11)3.2 一般路基设计要求 (11)3.3 路基设计 (12)3.3.1路基宽度 (12)3.3.2路基高度 (12)3.3.3 路基边坡坡度 (12)3.3.4 路基压实 (13)第四章沥青混凝土路面设计 (14)4.1 设计要求条件 (14)4.2 设计内容 (14)4.2.1 设计轴载 (14)4.2.2 轴载换算 (15)4.2.3 以半刚性基层层底拉应力为设计指标 (17)4.3 结构组成与材料选取 (18)4.4 各层材料的抗压模量和劈裂强度的确定 (19)4.5 设计指标的确定 (19)4.5.1设计弯沉值 (19)4.5.2 各层材料容许拉应力 (21)4.6 路面结构层厚度的计算 (21)4.6.1 确定理论弯沉系数 (22)4.6.2 确定设计层厚度 (22)4.7 沥青混凝土面层、半刚性基层和底基层层底拉应力验算 (23)4.7.1 验算沥青面层底部弯拉应力 (23)4.7.2 验算水泥碎石底部拉应力 (25)4.7.3 验算水泥砂砾土的底部拉应力 (25)4.8 确定路面结构层 (26)4.9 防冻层厚度检验 (26)第五章普通水泥混凝土路面设计 (28)5.1 交通量分析 (28)5.1.1 标准轴载与轴载换算 (28)5.1.2 设计年限内设计车道的标准轴载累计作用次数 (29)5.2 初拟路面结构 (29)5.3 路面材料参数确定 (31)5.4 计算荷载疲劳应力 (32)5.5 计算温度疲劳应力 (33)5.6 应力验算 (34)5.7 防冻厚度检验 (34)5.8 接缝设计 (34)5.8.1 纵向接缝 (34)5.8.2 横向接缝 (35)第六章涵洞及排水设计 (38)6.1 涵洞的设计 (38)6.2排水的目的与意义 (39)6.3 排水设计原则 (40)6.4 路基排水设计 (41)6.4.1 地面排水设备 (41)6.4.2 地下排水设备 (42)6.5 路面排水设计 (44)6.6 路面内部排水系统设计 (45)6.7 路面边缘排水 (45)第七章平面交叉设计 (47)7.1 交叉口设计的基本要求和内容 (47)7.2 交叉口设计规定 (47)7.3交叉口形式选择 (49)7.4 交叉口交通组织设计 (49)7.5 交叉口立面设计 (50)7.5.1 交叉口立面设计的目的 (50)7.5.2 交叉口立面设计的原则 (50)7.5.3 交叉口立面设计的基本类型 (51)第八章施工组织设计 (52)8.1施工组织安排 (52)8.1.1设备、人员动员周期 (52)8.1.2设备、人员、材料运到现场方法 (52)8.2施工组织机构及临时工程 (53)8.2.1施工组织机构设置 (53)8.2.2施工任务划分 (53)8.2.3总体施工目标 (53)8.2.4主要临时工程 (54)8.3主要工程项目的施工方案和方法 (55)8.3.1 路基工程施工方案 (55)8.3.1.1路基总体施工方案 (55)8.3.1.2 路基土石方调配方案 (55)8.3.2路基工程施工方法 (55)8.3.2.1施工准备 (55)8.3.2.2试验段路基施工 (56)8.3.2.3路基基底处理 (56)8.3.2.4路基填筑施工 (56)8.3.2.5路堑开挖施工 (59)8.3.2.6特殊路基施工 (59)8.3.2.7路基防护工程施工 (61)8.3.2.8 路基排水工程施工 (63)8.3.3路面工程 (65)8.3.3.1工程概况 (65)8.3.3.2施工方法 (65)8.3.3.3级配碎石垫层施工 (65)8.3.3.4天然砂砾底基层施工 (66)8.3.3.5 沥青面层 (66)8.3.3.6 水泥混凝土面层施工 (69)8.3.4 涵洞工程 (71)8.3.4.1工程概况 (71)8.3.4.2涵洞施工方案 (71)8.4 确保工程质量和工期的措施 (72)8.4.1保证工程质量的措施 (72)8.4.2保证工期的措施 (74)8.5 雨季施工措施 (75)8.6 质量、安全保证体系 (77)8.6.1 质量保证体系 (77)8.6.2 安全保证体系 (77)8.7 其它说明的事项 (78)8.7.1 廉政措施 (78)8.7.2 环境保护和文明施工的主要措施 (78)8.7.3 对外关系协调的措施 (79)8.7.4 地上和地下三线保护措施 (79)8.7.5 文物保护 (80)8.7.6 施工保险措施 (80)8.7.7 防止疫病的措施 (80)8.7.8 夜间施工措施 (80)8.7.9 农忙季节施工 (80)8.7.10 质量回访保修措施 (81)结论 (81)参考文献 (83)致谢 (84)第一章概述1.1 建设项目背景本设计是连接黑河市和大兴安岭市的重要公路，黑河市位于黑龙江省西北部，小兴安岭北麓，与俄罗斯的布拉戈维申斯克市隔江相望，是东西文化的融会点，是北方重要的边境贸易中心。
公路工程施工图设计审查
公路工程施工图设计审查一、施工图设计审查的目的和意义1. 保障公路工程施工质量和安全性：通过审查工程图纸，及时发现和纠正设计中的问题和错误，避免施工过程中出现质量问题和安全隐患，保障公路工程施工质量和安全性。
2. 提高工程施工效率：设计审查可以减少在施工过程中因为设计不合理或缺陷而导致的施工方案调整和重复施工，提高施工效率，节省施工成本。
3. 确保工程符合国家规范和标准：设计审查能够确保工程设计符合国家相关标准和规范要求，保证公路工程建设的合法性和规范性。
二、公路工程施工图设计审查的内容1. 设计文件的完整性：审查设计图纸的完整性，包括纸面大小、比例尺、图样标号、注释内容等是否齐全完整，是否进行了盖章签字等。
2. 设计的合理性：审查设计方案是否符合施工需要和实际要求，是否符合工程技术规范和标准要求，是否合理可行。
3. 设计的准确性：审查设计图纸的准确性，包括平面图、剖面图、立面图、工艺流程图等是否准确清晰，是否符合实际情况。
4. 设计的合规性：审查设计方案是否符合国家相关法律法规和政策要求，是否符合环保、安全、节能等要求。
5. 设计的一致性：审查设计图纸之间的一致性，包括各图之间的连接是否顺畅，各项设计参数是否一致等。
6. 设计的完善性：审查设计图纸的完善性，包括设计的详细程度、图纸标注内容的完整性等。
7. 设计的科学性：审查设计是否采用了科学合理的设计方法和技术，是否能够确保工程施工的质量和安全，是否能够充分利用资源，提高效益。
三、公路工程施工图设计审查的流程1. 申请审查：施工单位向相关主管部门提交审查申请，提供相关设计文件和资料。
2. 专家评审：主管部门组织专家对设计文件进行评审，提出意见和建议。
3. 审查意见处理：审查单位收到专家评审意见后，对设计文件进行修改完善，解决存在的问题。
4. 编制审查报告：审查单位编制审查报告，表明审查结果和意见。
5. 审查结果确认：相关部门确认审查结果，出具审查意见，同意施工。
农村公路工程施工图设计 --桥涵施工图 设计说明
1设计依据及审查意见执行情况1.1设计依据(1)建设单位与我公司签订的设计合同；(2)忠县乌杨新区至磨子农村公路工程勘察设计详勘成果文件：(3)实测逐桩地面线；(4)其它相关资料。
1.2前一阶段审查意见执行情况初步设计推荐的桥型选择和孔跨布置基本合理，原则同意：犀牛河大桥采用5X2Om钢筋混凝土现浇箱梁结构。
初步设计内容齐全，编制内容满足编制办法要求，同意通过评审。
以下意见请设计单位进一步核实：1、本项目为三级公路，设计荷载应为公路一11级，若采用公路一1级应写明原因。
【执行情况】:本项目重车过多，因此设计荷载采用公路一1级。
2、工程地质纵断面应补充工程地质描述和岩石的试验参数等内容。
【执行情况】»按审查意见执行，在工程地质纵断面补充工程地质描述和岩石的试验参数等内容。
3、终点桥台高度较高，若放坡没有要求，锥坡建议第一级采用1:1.25-1:1.5,1:1.15偏小:并且坡脚建议增加护脚。
【执行情况】I按审查意见执行，增加坡脚防护，详见C4T3K0+165.5犀牛河大桥锥坡一般构造图。
4、2号墩盖梁的纵向宽度1.8m偏小，建议采用2-2.2m。
【执行情况】I按审查意见执行，将2号墩盖梁的纵向宽度改为2«,并修改相应构造图及钢筋图。
5、防撞护栏建议采用C35。
【执行情况】»按审查意见执行，采用C35混凝土防撞护栏.6、数量表中盖梁有挖土石方，请核实。
【执行情况】»按审查意见执行，核实并修改数量表中相应数据，7、下阶段建议根据计算建议第一联采用单箱双室结构。
【执行情况】«按审查意见执行，施设阶段根据计算结果选用结构类型.8、防撞护栏不要采用顶部带钢管的，后期养护费用高。
【执行情况】，按审查意见执行，将防撞护栏修改为不带顶部钢管的钢筋混凝土护栏.9、设计说明建议补充桥型方案比选的内容。
【执行情况】:按审查意见执行，在设计说明中补充桥型方案比选内容，详见C1-2总说明书中6.9大、中桥概况及桥型方案比选.2工程概况本册桥梁工程主要包括1座主线桥，长度107m。
公路项目工程施工图设计审查要点100条
公路工程施工图设计审查要点100条第一章总则第1条为了加强公路工程勘察设计质量监督与管理，保护国家和人民生命财产安全，维护社会公众利益，根据国务院《建设工程质量管理条例》、建设部《建筑工程施工图设计文件审查暂行办法》、交通部《公路建设市场管理办法》及现行有关法律、法规和行业标准、规范，参考交通部《公路工程勘察设计文件审查管理办法》(征求意见稿)，结合实际情况及行业特点，制定本施工图设计审查要点。
第2条施工图审查分为政策性审查和技术性审查，政策性审查由交通行政主管部门负责，本审查要点主要涉及技术性审查部分。
第3条技术性审查主要包括以下内容：1、主要技术标准与建设规模是否符合初步设计批复要求；2、设计文件深度及内容是否符合编制办法规定；3、设计文件是否执行了《工程建设标准强制性条文》的规定；4、设计方案是否符合安全的原则，并正确处理好安全与耐久、环保、经济、实用、美观、节约资源等的关系；5、工程地质勘察报告是否达到《公路工程地质勘察规范》要求，能否满足设计要求；6、是否损害公众利益；7、交通主管部门要求审查的其他内容。
第4条提交施工图审查必须符合以下条件：1、政府有关部门的对初步设计的批准文件及附件；2、审查合格的工程勘察报告；3、全套施工图（含计算书并注明计算软件的名称及版本）；4、审查需要提供的其它资料（如行洪分析报告、通航论证等）。
第5条审查要本着科学、客观、公正的态度，结合项目的实际提出明确的结论。
技术复核要采用与设计不同的软件计算，优化建议要提出明确的方案和量化指标，在安全、可靠、经济、合理的前提下，有利于设计优化完善。
第6条高速公路项目的咨询报告及专家审查意见按设计文件内容分章节编写，包括项目概况、总体评价、总说明书、总体设计、路线、路基路面及排水、桥梁涵洞、隧道、交通工程及沿线设施、环境保护、其他工程、筑路材料、施工组织及基础资料等。
其他等级公路项目参照编写。
第7条施工图审查的重点是结构设计的安全性、法规符合性、实施可操作性及经济合理性。
浙江省公路施工图设计审查要点
浙江省公路工程施工图设计审察重点目录第一章总则 (1)第二章整体评论 (4)第三章整体设计 (5)第四章路线 (6)第五章路基、路面 (8)第六章桥梁、涵洞 (10)第七章地道 (12)第八章路线交错 (14)第九章交通工程及沿线设备 (16)第十章环境保护与景观设计 (18)第十一章其余内容 (19)第十二章施工图估算 (20)第十三章基础资料 (21)附录一：初审报告格式 (18)附录二：专家审察建议格式 (19)附录三：核查建议书格式 (20)浙江省公路工程施工图设计审察重点第一章总则第 1条为增强公路工程勘探设计质量的监察与管理，规范设计审察工作，提升公路工程施工图设计的质量，依据国家和省有关法律、法例、规章和标准、规范，联合本省实质，拟订本审察重点。
第2条本审察重点合用于浙江省内新建和改、扩建高速公路、一般国省道公路项目的施工图设计文件的审察工作；省审批的其余公路项目等可参照履行。
第 3条审察应依照科学、客观、公正的原则，经过必需的现场踏勘，与设计人员和业主交流，对全套施工图文件进行全面、系统的审察，提出明确的审察建议和优化建议方案。
第 4条施工图设计审察重点是法例切合性、结构安全性、实行可操作性及经济合理性。
第 5条施工图设计审察推行“双审制”，即先由主管部门认同的拥有相应资质的审察单位进行初审并提交书面初审报告，再由业主组织有关专家进行会议审察，并形成专家审察建议。
第6条依据初审报告和专家审察建议改正完美的施工图设计文件，报批前应由主管部门指定的单位进行核查，并提交书面核查建议书供主管部门决议。
如确有必需，主管部门也可确立相应资质的单位做进一步复核。
第7条施工图设计审察分为切合性审察和技术性审察。
第 8条切合性审察的主要内容是：1.能否依照规定推行了勘探设计招招标，设计合同能否有效；2.设计单位肩负的工程能否在其资质等级和业务允许范围内；3.设计文件能否齐备；设计文件的有效签订能否切合规定；4.能否获得“初设批复”；5.设计内容能否知足项目选址、环境影响评估、水土保持、用地预审等专题报告内容及批复（或审察建议）的要求，设计方案能否知足抗风、抗震、防撞和有关安全评估等专题报告要求；6.主管部门要求审察的其余内容。
公路工程施工图设计

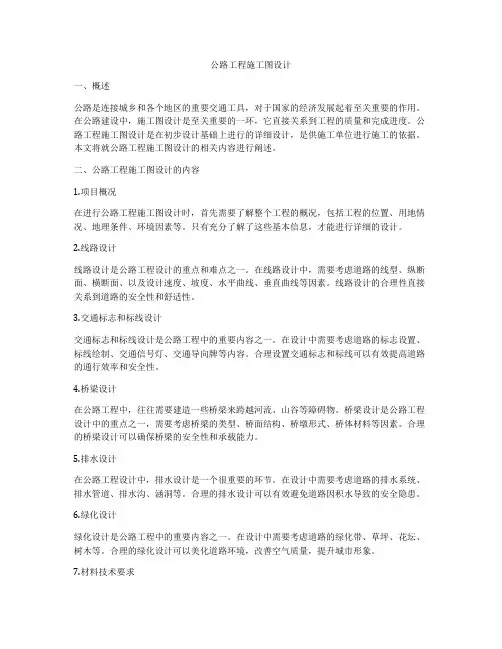

公路工程施工图设计一、概述公路是连接城乡和各个地区的重要交通工具，对于国家的经济发展起着至关重要的作用。
在公路建设中，施工图设计是至关重要的一环，它直接关系到工程的质量和完成进度。
公路工程施工图设计是在初步设计基础上进行的详细设计，是供施工单位进行施工的依据。
本文将就公路工程施工图设计的相关内容进行阐述。
二、公路工程施工图设计的内容1.项目概况在进行公路工程施工图设计时，首先需要了解整个工程的概况，包括工程的位置、用地情况、地理条件、环境因素等。
只有充分了解了这些基本信息，才能进行详细的设计。
2.线路设计线路设计是公路工程设计的重点和难点之一。
在线路设计中，需要考虑道路的线型、纵断面、横断面、以及设计速度、坡度、水平曲线、垂直曲线等因素。
线路设计的合理性直接关系到道路的安全性和舒适性。
3.交通标志和标线设计交通标志和标线设计是公路工程中的重要内容之一。
在设计中需要考虑道路的标志设置、标线绘制、交通信号灯、交通导向牌等内容。
合理设置交通标志和标线可以有效提高道路的通行效率和安全性。
4.桥梁设计在公路工程中，往往需要建造一些桥梁来跨越河流、山谷等障碍物。
桥梁设计是公路工程设计中的重点之一，需要考虑桥梁的类型、桥面结构、桥墩形式、桥体材料等因素。
合理的桥梁设计可以确保桥梁的安全性和承载能力。
5.排水设计在公路工程设计中，排水设计是一个很重要的环节。
在设计中需要考虑道路的排水系统、排水管道、排水沟、涵洞等。
合理的排水设计可以有效避免道路因积水导致的安全隐患。
6.绿化设计绿化设计是公路工程中的重要内容之一。
在设计中需要考虑道路的绿化带、草坪、花坛、树木等。
合理的绿化设计可以美化道路环境，改善空气质量，提升城市形象。
7.材料技术要求在公路工程施工图设计中，需要明确道路所用材料的技术要求，包括沥青混凝土、水泥混凝土、碎石路基等。
只有按照规定的材料技术要求进行设计，才能确保道路的质量。
8.施工工艺在进行公路工程施工图设计时，需要考虑到施工中的工艺流程、施工方法、工期安排等，只有合理的施工工艺才能确保工程的质量和进度。
公路工程设计施工图基本构成
公路工程设计施工图基本构成公路工程设计施工图的基本组成部分包括总体设计、路线、路基、路面、桥梁、涵洞、隧道、路线交叉、交通工程及沿线设施构造物、环境保护与景观绿化设计、其他工程、施工组织计划、基础资料和通用图等。
（1）总体设计。
总体设计主要包含项目地理位置图、总体说明书、路线平纵面图、主要技术经济指标、公路总体设计情况、设计阶段与政府之间的来往文件等附件、公路平面总体设计图等。
（2）路线。
路线主要包含项目的路线设计说明、路线设计图表、公路用地图表、清表砍树苗相关工程数量表、拆迁电力电讯设施表、拆迁建筑物数量表等。
（3）路基、路面。
路基册图纸主要包含路基设计说明、路基横断面设计图、特殊路基设计图表、桥涵台背路基处理图表、土石方数量表、取弃土场设计图表、边坡防护及排水设计图表。
路面册图纸主要包含路面设计说明及路面设计图表。
（4）桥梁、涵洞。
桥梁、涵洞册图纸主要包含桥梁涵洞设计说明、各桥梁工点设计图表、涵洞设计图表等。
（5）隧道。
隧道册图纸主要包含隧道设计说明、隧道工程数量表、平纵设计图表、洞门等土建工程设计图表、隧道预留预埋设计图表、隧道高低位消防水池设计图表、配电房设计图表等。
（6）路线交叉。
路线交叉册图纸主要包含互通立交设计图表（路基、路线、横断面图、防护排水、桥涵等设计图表）。
（7）交通工程及沿线设施构造物。
交通工程及沿线设施构造物册图纸主要包含总体说明以及监控设施、收费设施、通信设施、供配电设施、照明设施、服务设施、房屋建筑等设计图表。
（8）环境保护与景观绿化设计。
环境保护与景观绿化设计册图纸包含设计说明、水土保持设计图表等。
（9）其他工程。
其他工程册图纸包含设计说明、其他工程（主要是“三改工程”）设计图表等。
（10）施工组织计划。
施工组织计划册图纸包含设计说明、施工便道及临时工程设计图表等。
（11）基础资料。
基础资料册图纸包含控制测量成果报告及工程地质勘察报告。
（12）通用图。
通用图册图纸包含路基、桥梁上部构造、桥梁下部构造、涵洞、隧道等通用设计图纸。
公路工程施工图设计审查要点条
公路工程xx 设计审查要点100 条第一章总则第 1 条为了加强公路工程勘察设计质量监督与管理，保护国家和人民生命财产安全，维护社会公众利益，根据国务院《建设工程质量管理条例》、建设部《建筑工程施工图设计文件审查暂行办法》、交通部《公路建设市场管理办法》及现行有关法律、法规和行业标准、规范，参考交通部《公路工程勘察设计文件审查管理办法》（征求意见稿），结合实际情况及行业特点，制定本施工图设计审查要点。
第 2 条施工图审查分为政策性审查和技术性审查，政策性审查由交通行政主管部门负责，本审查要点主要涉及技术性审查部分。
第 3 条技术性审查主要包括以下内容：1、主要技术标准与建设规模是否符合初步设计批复要求；2、设计文件深度及内容是否符合编制办法规定；3、设计文件是否执行了《工程建设标准强制性条文》的规定；4、设计方案是否符合安全的原则，并正确处理好安全与耐久、环保、经济、实用、美观、节约资源等的关系；5、工程地质勘察报告是否达到《公路工程地质勘察规范》要求，能否满足设计要求；6、是否损害公众利益；7、交通主管部门要求审查的其他内容。
第 4 条提交xx 审查必须符合以下条件：1、政府有关部门的对初步设计的批准文件及附件；2、审查合格的工程勘察报告；3、全套施工图（含计算书并注明计算软件的名称及版本）；4、审查需要提供的其它资料（如行洪分析报告、通航论证等）。
第 5 条审查要本着科学、客观、公正的态度，结合项目的实际提出明确的结论。
技术复核要采用与设计不同的软件计算，优化建议要提出明确的方案和量化指标，在安全、可靠、经济、合理的前提下，有利于设计优化完善。
第 6 条高速公路项目的咨询报告及专家审查意见按设计文件内容分章节编写，包括项目概况、总体评价、总说明书、总体设计、路线、路基路面及排水、桥梁涵洞、隧道、交通工程及沿线设施、环境保护、其他工程、筑路材料、施工组织及基础资料等。
其他等级公路项目参照编写。
设计工程施工图设计说明(四级公路版本)
舒城经济开发区韩家山公墓道路工程施工图设计说明第一章工程概况1.1 工程规模及建设范围舒城经济开发区韩家山公墓地处舒城县春秋塘，220KV变电所东北侧，规划用地面积约100亩。
本次设计的是公墓区主要道路，东起始于村道，道路全长486.31m，为公路四级，混凝土路面宽度5m，两侧人行道为0-3米，设计车速为20km/h。
1.2 设计内容本次施工图设计包含道路、管道排水、路边沟及路灯基础工程，共一册。
第二章设计依据2.1 设计依据⊙《舒城经济开发区韩家山公墓详细规划》⊙该道路区域1：1000地形图2.2 设计采用的规范⊙《城市道路设计规范》（CJJ37-90）⊙《公路沥青路面设计规范》（JTG D50-2006）⊙《公路路基设计规范》（JTG D30-2004）⊙《公路工程抗震设计规范》（JTJ004-89）⊙《室外排水设计规范》（GB50014-2006）⊙《市政公用工程设计文件编制深度规定》建设部2004.01⊙《给水排水工程构筑物结构设计规范》（GB50069-2002）⊙《给水排水工程管道结构设计规范》（GB50332-2002）⊙《城市工程管线综合规划规范》（GB50289-98）第三章工程建设条件3.1 建设区域自然条件（1）拟建区属西热带湿润气候区。
气候温和，四季分明，雨水充沛，季风显著。
年平均温度在12.915.6度，无霜期224天年平均降水量在1033.51596mm之间。
灾害性天气较多，旱涝均有。
拟建处原有路基和冲田。
（2）工程东侧为村村通水泥路，便于接入，利于道路建设。
3.2 地形地貌拟建道路原地面高程30~32m。
总体地势起伏不大。
第四章道路工程4.1 设计标准4.2 平面设计道路平面线形详细规划线形未作改动，道路起点接村村通水泥路，起点桩号K0+000.000，终点桩号K0+486.31，道路全长486.31m。
4.3 纵断面设计道路起点处以1.3%坡度与村村通道路纵断面接顺，至K0+040.000处为低点，以0.1%的上坡接下段，至K0+260处下坡，K0+380为全段最低点，后以0.6%的上坡至终点。
公路工程施工图设计审查要点
公路工程施工图设计审查要点第一章总则第1条为了加强公路工程勘察设计质量监督与管理，保护国家和人民生命财产安全，维护社会公众利益，根据国务院《建设工程质量管理条例》、建设部《建筑工程施工图设计文件审查暂行办法》、交通部《公路建设市场管理办法》及现行有关法律、法规和行业标准、规范，参考交通部《公路工程勘察设计文件审查管理办法》(征求意见稿)，结合本省实际情况及行业特点，制定本施工图设计审查要点。
第2条施工图审查分为政策性审查和技术性审查，政策性审查由交通行政主管部门负责，本审查要点主要涉及技术性审查部分。
第3条技术性审查的主要包括以下内容：1、主要技术标准与建设规模是否符合初步设计批复要求；2、设计文件深度及内容是否符合编制办法规定；3、设计文件是否执行了《工程建设标准强制性条文》的规定；4、设计方案是否符合安全的原则，并正确处理好安全与耐久、环保、经济、实用、美观、节约资源等的关系；5、工程地质勘察报告是否达到《公路工程地质勘察规范》要求，能否满足设计要求；6、是否损害公众利益；7、交通主管部门要求审查的其他内容。
第4条提交施工图审查必须符合以下条件：1、政府有关部门的对初步设计的批准文件及附件；2、审查合格的工程勘察报告；3、全套施工图（含计算书并注明计算软件的名称及版本）；4、审查需要提供的其它资料（如行洪分析报告、通航论证等）。
第5条审查要本着科学、客观、公正的态度，结合项目的实际提出明确的结论。
技术复核要采用与设计不同的软件计算，优化建议要提出明确的方案和量化指标，在安全、可靠、经济、合理的前提下，有利于设计优化完善。
第6条高速公路项目的咨询报告及专家审查意见按设计文件内容分章节编写，包括项目概况、总体评价、总说明书、总体设计、路线、路基路面及排水、桥梁涵洞、隧道、交通工程及沿线设施、环境保护、其他工程、筑路材料、施工组织及基础资料等。
其他等级公路项目参照编写。
第7条施工图审查的重点是结构设计的安全性、法规符合性、实施可操作性及经济合理性。
最实用道路施工图
土木工程制图II
三、路基横断面图
路基横断面图是在路线中心桩处作一垂直于路线中心线的断面图。 路基横断面图的作用是表达各中心桩处横向地面起伏及设计路基 横断面地情况。
1.路基横断面图的形式有三种：①填方路基； ②挖方路基； ③半填半挖路基。
62.24
61.50 K0+600
Ht=4.99(m) At=46.4(m2)
钢筋混凝土T梁桥 K0+450
T=225
0 700 61.82
0 80065.30 0 90059.00
E=0.84
中粗黏土
钢筋混凝土葙形通道 K1+200
图样
资料
1 700 56.40
水平1:5000 垂直1:500
-0.5%
土木工程制图II
1. 图样部分
1) 由于路线纵断面图是用展开剖切方法获得的断面图， 因此它的长度就表示了路线的长度。水平方向表示长 度，垂直方向表示高程； 2) 由于路线和地面的高差比路线的长度小得多，为了 清晰显示垂直方向的高差，因此垂直方向的比例按水 平方向的比例放大十倍; 3) 不规则的细折线表示设计中心线的纵向地面线，它 是根据一系列中心桩的地面高程连接而成的。粗实线 为公路纵向设计线，它表面路基边缘的设计高程。比 较设计线与地面线的相对位置，可决定填、挖地段和 填、挖高度。
K0+800
Ht=3.80m) At=36.8(m2)
61.99 K0+700
Ht=0.17(m) At=18.2(m2) AW=8.88(m2)
土木工程制图II
1、填方路基：路堤。在图下注有该断面的里程桩号、 中心线处的填方高度hT(m)及该断面的填方面积AT(m2)
新建公路工程施工图设计说明书doc
施工图设计文件有下列十二篇和附件组成第一篇总体设计第二篇路线第三篇路基、路面第四篇桥梁、涵洞第五篇隧道第六篇路线交叉第七篇交通工程及沿线设施第八篇环境保护及景观设计第九篇其他工程第十篇筑路材料第十一篇施工组织计划第十二篇施工图预算附件资料基础目录第一篇总体设计说明书 (1)1 任务依据及测设经过 (1)2 设计标准 (1)3 路线起讫点、中间控制点、全长、沿线主要城镇、河流、公路及铁路等技术标准、工程概况 (1)4 初步设计批复意见的执行情况 (1)5 沿线地形、地质、地震、气候、水文等自然地理特征及其与公路建设的关系 (1)6 沿线筑路材料、水、电等建设条件及与公路建设的关系 (1)7 与周围环境和自然景观相协调情况 (1)8 山区公路复杂路段局部路线方案的优化及比选论证 (1)9分期实施设计的说明和对工程实施的建议（分期修建工程编制） (1)10 总体施工实施步骤的建议 (1)11 有关工序衔接等技术问题的说明以及有关注意事项 (1)12 新技术、新材料、新设备、新工艺的采用情况 (1)13 与有关部门协调情况 (1)14 附件（复印件） (1)第二篇路线说明书 (2)1 初步设计（或技术设计）批复意见执行情况 (2)2 路线平面、纵断面设计说明 (2)3 施工注意事项 (2)第三篇路基、路面说明书 (4)1 初步设计（或技术设计）批复意见执行情况 (4)2 施工图标段（合同段）划分情况说明 (4)3 路基设计原则、路基横断面布置及加宽、超高方案说明 (4)4 路基设计、施工工艺、参数，材料要求 (4)5 路基压实标准与压实度及填料强度要求 (4)6 路基支挡、加固及防护工程设计说明 (4)7 路基、路面排水系统及其防护设计说明 (4)8 取土、弃土设计方案，环保及节约用地措施 (4)9 路面结构设计、材料要求、混合料要求、级配组成及施工要求 (4)10 路床顶面验收标准说明 (4)11 施工方案及注意事项 (4)12 动态设计及监控方案说明 (4)第四篇桥梁、涵洞说明书 (6)1 初步设计（或技术设计）批复意见执行情况 (6)2 特大、大、中桥设计说明 (6)3 小桥、涵洞设计说明 (6)4 主要材料及新技术、新工艺采用情况 (6)5 桥梁结构分析计算及计算参数的选取情况 (6)6 桥梁耐久性设计，养护维修设施设计情况 (6)7 施工方法及施工注意事项........................................................................................................................................ 6第五篇隧道说明书.. (7)1 设计依据以及总体原则 (7)2 初步设计（或技术设计）批复意见及相关咨询意见的执行情况 (7)3 隧道设计说明 (7)4 特殊地质条件下隧道设计 (7)5 辅助坑道设计 (7)6 长、特长隧道通风防灾、救援设计 (7)7 隧道施工监控预测、地质预报设计 (7)8 隧道机电设施设计说明 (7)9 环境保护设计 (7)10 施工方法及施工注意事项 (7)第六篇路线交叉说明书 (8)1 初步设计（或技术设计）批复意见执行情况 (8)2 路线交叉设计说明 (8)3 施工方法及注意事项 (8)第七篇交通工程及沿线设施说明书 (10)1 总体设计 (10)2 专业设计 (10)第八篇环境保护与景观设计说明书 (13)1 初步设计（或技术设计）批复意见执行情况 (13)2 相关部门和业主的意见及落实情况 (13)3 公路工程及设施与沿线自然环境的协调情况及采取的措施等 (13)4 景观设计的理念、原则及表现手法等 (13)5 主要场地自然条件分析及对策 (13)6 拟采用的植物配置及特性 (13)7 环境保护与景观设计情况 (13)8 土地复垦与利用情况 (13)9 施工中的环境保护措施及注意事项 (13)第九篇其他工程说明书 (14)1 初步设计（或技术设计）批复意见执行情况 (14)2 渡口码头、改路改渠等其他工程的说明 (14)3 施工方法及注意事项 (14)第十篇筑路材料说明书 (15)1 初步设计（或技术设计）批复意见执行情况 (15)2 沿线筑路材料质量、储量及采运条件的说明 (15)3 大型料场的说明 (15)4 与地方政府就料场开采、运输的意向协议等 (15)第十一篇施工组织计划说明书 (16)1 初步设计（或技术设计）批复意见执行情况 (16)2 施工组织、施工期限、主要工程的施工方法、工期、进度及措施 (16)3 主要材料供应、运输方案及临时工程的安排 (16)4 对缺水、风沙、高原、严寒等地区以及冬季、雨季施工所采取的措施 (16)5 对交通工程及沿线设施施工协调和分期实施有关问题的说明 (16)6 施工准备工作的意见 (16)第一篇总体设计说明书1 任务依据及测设经过1.1 任务依据1.2 测设经过（简要说明）2 设计标准3 路线起讫点、中间控制点、全长、沿线主要城镇、河流、公路及铁路等技术标准、工程概况3.1路线起讫点、中间控制点、全长3.2 沿线主要城镇3.3沿线主要河流3.4 沿线公路及铁路等3.5 ……4 初步设计批复意见的执行情况（初步设计（或技术设计）所拟定的修建原则、设计方案、技术决定等的变更依据及理由。
公路工程施工图设计审查要点100条

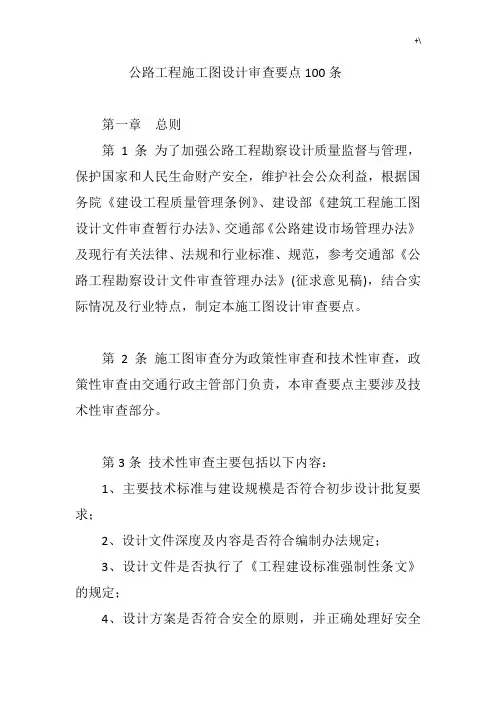

公路工程施工图设计审查要点100条公路工程施工图设计审查具体都审查哪些内容？在这过程中又有哪些要点需要特别注意呢？下面总结的这100条，值得收藏备用！第一章总则第1条为了加强公路工程勘察设计质量监督与管理，保护国家和人民生命财产安全，维护社会公众利益，根据国务院《建设工程质量管理条例》、建设部《建筑工程施工图设计文件审查暂行办法》、交通部《公路建设市场管理办法》及现行有关法律、法规和行业标准、规范，参考交通部《公路工程勘察设计文件审查管理办法》(征求意见稿)，结合实际情况及行业特点，制定本施工图设计审查要点。
第2条施工图审查分为政策性审查和技术性审查，政策性审查由交通行政主管部门负责，本审查要点主要涉及技术性审查部分。
第3条技术性审查的主要包括以下内容：1、主要技术标准与建设规模是否符合初步设计批复要求；2、设计文件深度及内容是否符合编制办法规定；3、设计文件是否执行了《工程建设标准强制性条文》的规定；4、设计方案是否符合安全的原则，并正确处理好安全与耐久、环保、经济、实用、美观、节约资源等的关系；5、工程地质勘察报告是否达到《公路工程地质勘察规范》要求，能否满足设计要求；6、是否损害公众利益；7、交通主管部门要求审查的其他内容。
第4条提交施工图审查必须符合以下条件：1、政府有关部门的对初步设计的批准文件及附件；2、审查合格的工程勘察报告；3、全套施工图（含计算书并注明计算软件的名称及版本）；4、审查需要提供的其它资料（如行洪分析报告、通航论证等）。
第5条审查要本着科学、客观、公正的态度，结合项目的实际提出明确的结论。
技术复核要采用与设计不同的软件计算，优化建议要提出明确的方案和量化指标，在安全、可靠、经济、合理的前提下，有利于设计优化完善。
第6条高速公路项目的咨询报告及专家审查意见按设计文件内容分章节编写，包括项目概况、总体评价、总说明书、总体设计、路线、路基路面及排水、桥梁涵洞、隧道、交通工程及沿线设施、环境保护、其他工程、筑路材料、施工组织及基础资料等。
公路工程施工图设计审查要点
公路工程施工图设计审查要点第一章总则第1条为了加强公路工程勘察设计质量监督与管理，保护国家和人民生命财产安全，维护社会公众利益，根据国务院《建设工程质量管理条例》、建设部《建筑工程施工图设计文件审查暂行办法》、交通部《公路建设市场管理办法》及现行有关法律、法规和行业标准、规范，参考交通部《公路工程勘察设计文件审查管理办法》(征求意见稿)，结合本省实际情况及行业特点，制定本施工图设计审查要点。
第2条施工图审查分为政策性审查和技术性审查，政策性审查由交通行政主管部门负责，本审查要点主要涉及技术性审查部分。
第3条技术性审查的主要包括以下内容：1、主要技术标准与建设规模是否符合初步设计批复要求；2、设计文件深度及内容是否符合编制办法规定；3、设计文件是否执行了《工程建设标准强制性条文》的规定；4、设计方案是否符合安全的原则，并正确处理好安全与耐久、环保、经济、实用、美观、节约资源等的关系；5、工程地质勘察报告是否达到《公路工程地质勘察规范》要求，能否满足设计要求；6、是否损害公众利益；7、交通主管部门要求审查的其他内容。
第4条提交施工图审查必须符合以下条件：1、政府有关部门的对初步设计的批准文件及附件；2、审查合格的工程勘察报告；3、全套施工图（含计算书并注明计算软件的名称及版本）；4、审查需要提供的其它资料（如行洪分析报告、通航论证等）。
第5条审查要本着科学、客观、公正的态度，结合项目的实际提出明确的结论。
技术复核要采用与设计不同的软件计算，优化建议要提出明确的方案和量化指标，在安全、可靠、经济、合理的前提下，有利于设计优化完善。
第6条高速公路项目的咨询报告及专家审查意见按设计文件内容分章节编写，包括项目概况、总体评价、总说明书、总体设计、路线、路基路面及排水、桥梁涵洞、隧道、交通工程及沿线设施、环境保护、其他工程、筑路材料、施工组织及基础资料等。
其他等级公路项目参照编写。
第7条施工图审查的重点是结构设计的安全性、法规符合性、实施可操作性及经济合理性。
