展讯3G手机电视芯片组及其应用方案分析
展讯系列各芯片组的参数方案
展讯系列各芯片组的参数SC6600IGSM/GPRS入门级多媒体基带芯片SC6600IGSM/GPRS基带芯片是壹款面向入门级多媒体手机市场的具有音乐播放、视频播放和拍照摄像功能的多媒体基带壹体化手机核心芯片。
该芯片于提升集成度的同时增强了芯片的可靠性设计，降低了生产成本，且可帮助客户缩短新产品的上市时间。
SC6600I基带芯片图示SC6600I主要功能芯片内核▪ARM7TDMI®核（主频速度达78MHz）多媒体支持▪内置30万像素数码相机控制器,可直接连接至数字CMOS图像传感器▪支持MPEG4QVGA@15fps视频播放▪内置MP3播放器▪64和弦铃声(MIDI格式)LCD显示功能▪内置LCD控制器▪支持双彩屏▪支持262KTFT/OLED显示模块▪支持240x320分辨率LCD显示模式存储接口▪外接存储器接口(SDRAM,NAND,NOR)▪内置NANDflash控制器▪支持NANDbooting▪支持NAND+SDRAMMCP,SDRAM运行速率可达72MHz外围设备接口▪USB1.1接口▪MMC和SD卡接口▪4UART接口（传输速率达1.152Mbps）▪PCM音频接口▪IrDA（传输速率达115kbps,1.152Mbps）▪SPI接口▪I2C接口▪I2S接口▪GPIO接口▪支持蓝牙/WLAN/A-GPS接口▪1.8/3.0SIM卡接口▪8-channelDMAs▪JTAG接口（用于测试和内部电路校准）▪实时时钟模拟参数▪各种支持IF/NZIF/ZIF架构的RF接口▪带LDO调节器的芯片集成电源管理软／硬件支持▪GSM/GPRS标准(版本V8.2.012/1999),GSM850/GSM900/DCS1800/PCS1900▪GPRS多时隙Class10▪PTT(PushtoTalk)功能▪FR,EFR,AMR▪录音和语音识别▪A5/1和A5/2加密算法其他功能▪工作环境温度:-25至+65摄氏度▪低耗电设计,输入输出：3.0V,芯片核：1.8V▪12×12mm2265-ballLFBGA封装SC6600DGSM/GPRS入门级多媒体基带芯片SC6600DGSM/GPRS基带芯片为客户设计入门级GSM/GPRS多媒体手机提供了高效的解决方案。
展讯发布单芯片三卡三待手机方案
问 ： 目前 来 看 哪类 磁 芯 较 有发 展 前 景 ？ 从
能和成本 。
更 多 详 细 内 容 ， 敬 请 浏 览 ： ｔ ：ｓ ｍｉ ｒ ｃ ｎ ｈｔ ／ ｅ ｎ ． ｃ ｐ／ ａｅ
ｃ ｍ／ ９０ ／ ｎ ｅ ． ｓ ｏ ０ ２１ ｔ ｄ ｘ ａ ｐ ７ ｉ
需求 。
展 讯 发 布 单 芯 片 三 卡 三 待 手 机 方 案
展 讯 通 信 有 限 公 司 日前 发 布 三待方案 可满 足消费者在 三个运营 商 片 内部 集 成 三 卡 引擎 处 理 器 及 控制
全球 首 款 单 芯 片 三卡 三 待 手 机 方 案 网络 中进 行 自由灵活 的完美切换 的需 器 ，采 用 Ｄ ＳＰ实现 了三卡 通 讯 协议 Ｓ ６ ０ Ｌ ，该方案可 支持三张 ＧＳ Ｃ ６０７ Ｍ 求 ，因此 该方 案在亚 洲、非洲和南美 的固件 ，并改 善了图形 用户界 面，符
Ｌ 一 … 一 。 ｍ
问 ： 同等功率的变压 器设计 中，铁硅铝 与铁氧体相 比。成
本 和 体 积 上 有何 优 势 ？
答 ： 成 本 由材 料 决 定 ，铁 硅 铝 相 对 于 气 隙铁 氧 体 大 小 可 以
减 少约 ３ ％～ ５ 圃 ０ ３ ％。
答：可 以定 制，但 是具体尺寸是 否真 正能够提供要看 具体
－
图 ３ 方型 和 圆形 的 铁硅 铝
本 身可以 高达５０Ｃ的温度 。 ０￣
问： 现在 有哪 些 比较 好的 针对 电感 性 能测试 的工 具或 者手 段？
答：Ｌ Ｒ Ｃ 仪表 （ ４ ８ ＨＰ ２ ４）可 以为 您提供 非常精确 的电感测 量 。磁 芯损耗仪表 （ ｏ ｏ ａ ）可 以提供很准确 的核 Ｙ ｋ ｇ ｗａ
展讯手机芯片
展讯手机芯片展讯是中国一家知名的半导体公司，主要从事移动通信和物联网领域的芯片设计、研发和销售。
展讯手机芯片作为展讯公司的核心产品之一，具有高性能、低功耗和良好的兼容性等特点，为手机等移动设备提供了强大的计算和通信能力。
本文将详细介绍展讯手机芯片。
首先，展讯手机芯片体积小巧，功耗低。
展讯公司拥有强大的技术研发能力，能够将多个功能单元集成到一颗芯片上，从而减小手机内部空间占用，使得手机设计更加灵活。
同时，展讯手机芯片采用先进的制程工艺，减少能耗，延长续航时间。
这对于现代人生活中快节奏的特点而言，非常重要。
其次，展讯手机芯片具备高性能的特点。
展讯公司在芯片研发领域投入了大量的研发资源，不断推出新的解决方案和技术创新。
展讯手机芯片采用了先进的多核心架构和高主频设计，使得手机在运行大型应用程序和多任务操作时更加流畅和快捷。
无论是玩游戏、看视频还是进行高强度的工作任务，展讯手机芯片都能够提供出色的性能表现。
第三，展讯手机芯片兼容性好。
作为中国本土的芯片设计公司，展讯充分了解国内市场的需求和特点。
因此，展讯手机芯片具备与主流操作系统、移动网络和通信协议的良好兼容性，能够满足不同用户使用的需求。
同时，展讯还提供全面的技术支持和服务，确保手机厂商能够顺利进行整机生产和市场销售。
第四，展讯手机芯片具备良好的性价比。
在竞争激烈的手机芯片市场，展讯公司凭借自身的技术实力和规模效应，能够提供价格相对较低的产品。
这为手机制造商提供了更大的灵活性，能够在保证产品质量的同时，降低成本，提高利润空间。
展讯手机芯片的性价比优势也得到了市场的广泛认可和用户的青睐。
最后，展讯手机芯片在研发时也注重了用户体验。
展讯公司致力于为用户提供更加智能化、个性化的移动产品。
展讯手机芯片的研发团队以用户需求为导向，不断进行创新，致力于提升手机的功能和性能，提供更加流畅、便捷和安全的使用体验。
综上所述，展讯手机芯片以其小巧、低功耗、高性能、良好的兼容性、优秀的性价比和良好的用户体验，取得了广泛的市场认可。
展讯G手机电视芯片组及其应用方案分析
展讯G手机电视芯片组及其应用方案分析展讯通信是一家中国领先的芯片设计公司，其产品主要涉及通信、移动互联网、消费电子、车载、工业等多个领域。
在移动通信领域，展讯通信推出了多款手机电视芯片组。
本文将围绕展讯G手机电视芯片组展开分析，并探讨其应用方案。
一、展讯G手机电视芯片组的概述展讯G手机电视芯片组针对移动终端设备设计，集成了ARM Cortex-A7和Mali GPU，支持多种操作系统。
该芯片组在功耗控制、视频处理、音频编解码等方面表现出色，具备优秀的图像处理和音频效果。
同时，该芯片组还能够支持FDD-LTE/TD-LTE/TD-SCDMA/WCDMA/GSM等多种移动通信标准，实现多频段复用和网络制式转换。
展讯G手机电视芯片组的性能稳定可靠，应用范围广泛。
二、展讯G手机电视芯片组的应用方案1. 手机视频播放：展讯G手机电视芯片组支持H.264/H.263/AVS等多种视频编码格式，能够使手机视频播放效果更佳，同时也减少了能耗和流量成本。
2. 高清游戏：展讯G手机电视芯片组集成了Mali GPU，能够满足高清游戏的需求，具备流畅的图像处理能力，能够提供更高的游戏体验。
3. 高清视频拍摄：展讯G手机电视芯片组支持1080P高清视频录制和播放，能够满足用户的视频拍摄需求。
4. 手机电视功能：展讯G手机电视芯片组支持多种数字电视信号接收标准，包括DVB-T、DVB-H、ISDB-T、CMMB等，能够支持手机电视功能，使用户可以随时随地观看电视。
5. 移动支付：展讯G手机电视芯片组支持NFC技术，能够实现移动支付和身份认证等功能。
三、展讯G手机电视芯片组的优势和劣势展讯G手机电视芯片组具有以下优势：1. 多功能性：展讯G手机电视芯片组不仅支持手机功能，还可支持数字电视、移动支付、图像处理、音频编解码等功能，适用范围广泛。
2. 易于集成：展讯G手机电视芯片组集成了ARMCortex-A7和Mali GPU等多种核心模块，可以方便地与其它系统集成使用。
（整理）展讯各芯片介绍.

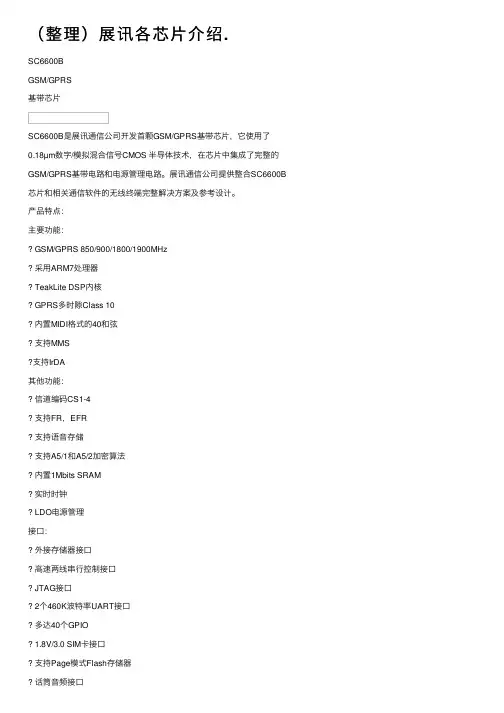

（整理）展讯各芯⽚介绍.SC6600BGSM/GPRS基带芯⽚SC6600B是展讯通信公司开发⾸颗GSM/GPRS基带芯⽚，它使⽤了0.18µm数字/模拟混合信号CMOS 半导体技术，在芯⽚中集成了完整的GSM/GPRS基带电路和电源管理电路。
展讯通信公司提供整合SC6600B 芯⽚和相关通信软件的⽆线终端完整解决⽅案及参考设计。
产品特点：主要功能：GSM/GPRS 850/900/1800/1900MHz采⽤ARM7处理器TeakLite DSP内核GPRS多时隙Class 10内置MIDI格式的40和弦⽀持MMS⽀持IrDA其他功能：信道编码CS1-4⽀持FR，EFR⽀持语⾳存储⽀持A5/1和A5/2加密算法内置1Mbits SRAM实时时钟LDO电源管理接⼝：外接存储器接⼝⾼速两线串⾏控制接⼝JTAG接⼝2个460K波特率UART接⼝多达40个GPIO1.8V/3.0 SIM卡接⼝⽀持Page模式Flash存储器话筒⾳频接⼝⽀持串/并（4bits,8bits,16bits）彩⾊图形LCD ? ⽀持IF/NZIF/ZIF 等RF接⼝SC6600DGSM/GPRS基带芯⽚SC6600D是展讯通信公司开发的带有MP3解决⽅案GSM/GPRS基带芯⽚，它使⽤了0.18µm数字/模拟混合信号CMOS 半导体技术，在芯⽚中集成了完整的GSM/GPRS基带电路和电源管理电路。
展讯通信公司提供整合SC6600D 芯⽚和相关通信软件的⽆线终端完整解决⽅案及参考设计。
产品特点：主要功能：GSM/GPRS 850/900/1800/1900MHz采⽤ARM7处理器TeakLite DSP内核GPRS多时隙Class 10内置MIDI格式的64和弦内置MP3播放器⽀持MMS⽀持IrDA其他功能：⽀持FR，EFR⽀持语⾳存储信道编码CS1-4⽀持A5/1和A5/2加密算法内置1Mbits SRAM实时时钟LDO电源管理接⼝：外接存储器接⼝⾼速两线串⾏控制接⼝JTAG接⼝2个460K波特率UART接⼝多达40个GPIO1.8V/3.0 SIM卡接⼝⽀持Page模式Flash存储器话筒⾳频接⼝⽀持串/并（4bits,8bits,16bits）彩⾊图形LCD ? ⽀持IF/NZIF/ZIF 等RF接⼝SC6600MGSM/GPRS基带芯⽚SC6600M是展讯通信专为百万像素可拍照⼿机设计的单⽚GSM/GPRS基带芯⽚。
MTK,展讯,高通处理器介绍
1---MTK:MTK在移动领域CPU目前可以分为3个系列：1、MT62xx系列（功能手机）；2、MT65xx系列（智能手机）；3、MT83xx系列（平板）。
MT62xx系列，先看下图：该系列属于功能手机产品线，主要采用ARM7、ARM9、ARM11三种架构，ARMv5T、ARMv6L指令集，这些功能手机芯片并不羸弱，应该说很有特点。
有的性能规格甚至操过了09年顶级智能机的性能水准，如:MT6276。
有的在省电造诣上独步天下：如MT6250，耗电仅为MT8389的1/10。
目前的MTK比较新的安卓智能芯片也普遍延续着功能手机设计优势。
注意，在MT62xx系列中，并非CPU架构越先进主频越高，手机越好，原因很简单，功能手机和智能机不同，追求的并非只是单纯的性能，而是功能、速度、价格及待机等特性的结合体，所以即便是MTK最低端的功能机都有着全能的心态，MTK可以实现用规格较低的硬件，做出很全面的机子。
比如，ARM7架构的MT6250，虽然主频只有260MHz但可以在上面搭载智能化的Nucleus3.2.2系统，可以实现类似智能机的花俏界面，类似安卓的智能软件扩展和功能手机的超长待机，这些功能原本需要ARM11处理器才能完成的功能，而如今在ARM7上都可以实现了，用ARM7的好处非常明显，芯片授权费低廉，辐射最低，功耗超低，代表机型:联想MA309。
在ARM9架构上MTK也有发力，比如MT6268，在246MHz的频率下就能处理联通3G的高额网络吞吐数据，WIFI数据等，代表机型：联想I62、P717、P650WG。
ARM11的MT6276处理器造出来的功能机，几乎和智能机无异了，可以实现类似智能机的软件扩展和全3D界面，代表机型有：联想概念机ZK990。
四两拨千斤是MTK功能手机芯片的特色。
MTK功能手机的卖点不在于硬件是否强大，系统占主导地位，系统功能越多，功能越全面则手机越强，硬件却成为了附属品。
展讯芯片手机经验总结解读
展讯芯片手机经验总结第一部分不开机一．对于展讯ＣＰＵ不开机：主要检查：ＣＰＵ、字库、中频、26Ｍ、３２．７６８晶体１、展讯CPU该芯片集电源和音频在一体，所以特别容易坏，一般会出现大电流不开机、无信号、有信号条打不了电话、定屏、死机等故障２、还有该芯片通常是下载MP3或插错充电器，导致（大电流不开机）短路。
二．展讯芯片一般开机定屏：１．不是软件问题（写错软件）２．一般是硬件问题（有ｃｐｕ、字库、ｍｐ３内存ＩＣ）．３．大多是ｍｐ３内存ＩＣ工作不正常会出现定屏。
手机维修行业最权威的专业论坛)三．展讯ＣＰＵ充电器已连接或自动充电：加焊ＣＰＵ大多都可以，要不就拆下来植锡重装，再不行就得更换CPU了。
四．展讯芯片出显插卡（非法操作即将关机）的解决办法：１．就是防盗锁（格式最后一兆就ＯＫ）２．用软件仪读出密码来解开。
第二部分常见故障一．无信号１、ＣＰＵ虚焊。
２、字库虚焊。
３、中频。
４、滤波器５、写错资料也会没信号（同样的手机，主板一样，ＣＰＵ、字库都一样，它的软件不一样，写了也会引起无信号）。
二．不认卡１、卡座的问题２、ＣＰＵ的故障三．有信号条打不出电话１、ＣＰＵ虚焊２、字库虚焊３、功放问题四．开机就定屏展讯ＣＰＵ的经典故障就是一开机就定屏不动，（你写资料，换ＣＰＵ都不行，加焊ＭＰ３内存ＩＣ或换个ＭＰ３内存ＩＣ）。
五．无送话１、送话器２、ＣＰＵ坏或虚焊六．按键失灵１、按键板２、内联座七．无铃声１、响铃坏２、音频放大管坏３、ＣＰＵ虚焊４、写错软件八．不认内存卡 1.内存卡座坏一般都是内存卡座坏,或是更换的时候焊接不好,导致不读内存卡.展讯CPU芯片的几个常见故障1：开机定屏：这种机子大多是MP3芯片错乱，用48编程器擦空即可！2：没有MP3芯片手机也会开机定屏请注意！加焊了前板座子有修复了一台（前板上有MP3芯片）3：不开机：电流为30-40摆动，多数为软件，重写资料即可。
4：加电不复位：该芯片的电源集成在CPU里，虚焊容易造成不复位。
最新展讯各芯片介绍
展讯各芯片介绍SC6600BGSM/GPRS基带芯片SC6600B是展讯通信公司开发首颗GSM/GPRS基带芯片，它使用了0.18μm数字/模拟混合信号CMOS 半导体技术，在芯片中集成了完整的GSM/GPRS基带电路和电源管理电路。
展讯通信公司提供整合SC6600B 芯片和相关通信软件的无线终端完整解决方案及参考设计。
产品特点：主要功能：• GSM/GPRS 850/900/1800/1900MHz• 采用ARM7处理器• TeakLite DSP内核• GPRS多时隙Class 10• 内置MIDI格式的40和弦• 支持MMS•支持IrDA其他功能：• 信道编码CS1-4• 支持FR，EFR• 支持语音存储• 支持A5/1和A5/2加密算法• 内置1Mbits SRAM• 实时时钟• LDO电源管理接口：• 外接存储器接口• 高速两线串行控制接口• JTAG接口• 2个460K波特率UART接口• 多达40个GPIO• 1.8V/3.0 SIM卡接口• 支持Page模式Flash存储器• 话筒音频接口• 支持串/并（4bits,8bits,16bits）彩色图形LCD• 支持IF/NZIF/ZIF 等RF接口SC6600DGSM/GPRS基带芯片SC6600D是展讯通信公司开发的带有MP3解决方案GSM/GPRS基带芯片，它使用了0.18μm数字/模拟混合信号CMOS 半导体技术，在芯片中集成了完整的GSM/GPRS基带电路和电源管理电路。
展讯通信公司提供整合SC6600D 芯片和相关通信软件的无线终端完整解决方案及参考设计。
产品特点：主要功能：• GSM/GPRS 850/900/1800/1900MHz• 采用ARM7处理器• TeakLite DSP内核• GPRS多时隙Class 10• 内置MIDI格式的64和弦• 内置MP3播放器• 支持MMS• 支持IrDA其他功能：• 支持FR，EFR• 支持语音存储• 信道编码CS1-4• 支持A5/1和A5/2加密算法• 内置1Mbits SRAM• 实时时钟• LDO电源管理接口：• 外接存储器接口• 高速两线串行控制接口• JTAG接口• 2个460K波特率UART接口• 多达40个GPIO• 1.8V/3.0 SIM卡接口• 支持Page模式Flash存储器• 话筒音频接口• 支持串/并（4bits,8bits,16bits）彩色图形LCD • 支持IF/NZIF/ZIF 等RF接口SC6600MGSM/GPRS 基带芯片SC6600M是展讯通信专为百万像素可拍照手机设计的单片GSM/GPRS基带芯片。
展讯宣布率先推出CMMB手机电视单芯片SC6600V
|TV展讯宣布率先推出CMMB手机电视单芯片SC6600V◎黄序作为中国领先的无线基带芯片供应商之一，展讯通信有限公司（NAS DAQ:SP RD;以下简称“展讯”）在5月8日召开的“亚太未来电视2008”大会上，将正式宣布推出业界首款CMM B标准的手机电视单芯片解决方案-SC6600V。
C MM B（C h in a M o bile Mu lt im e d iaBr oa dc a s ting，中国移动数字多媒体广播）是被中国广电总局颁布为行业标准的自主知识产权移动多媒体广播标准。
S C6600V是展讯在移动多媒体核心芯片领域不断开拓的最新成果，也是展讯无线多媒体芯片家族的新成员。
SC6600V可支持两种系统平台集成方式：一种是无需外部主控设备的独立的手持电视终端系统，另一种是配合外部主控设备的手持电视终端系统，例如配合展讯的GS M/GP RS芯片系列SC6600R,S C6600H,SC6800D等的手机电视平台。
展讯S C6600V芯片具有高集成度,是业界首颗将CMM B信道解码和信源解码功能集于单芯片内，并在单芯片上同时支持AV S及H.264视频解码标准的产品。
作为业界首款CM MB标准的手机电视单芯片解决方案，SC6600V针对功能手机，采用一体化的通信与移动多媒体平台设计，可大大缩短电视手机的设计时间。
基于SC6600V完善的驱动程序和通用接口，客户可以更快地开发出丰富的功能，同时S C6600V也提供了可以与主流C MM B射频协调器相配的外部协调器接口。
这个平台设计连同其广阔的应用范围和较低的产品成本将帮助客户更快速地进入市场并满足产品差异化需求。
目前，手机电视功能基本上只能在昂贵的智能手机上实现，但是展讯的SC6600V单芯片方案可以让手机制造商和运营商能把手机电视服务推向主流功能手机市场，并把费用控制在合理的区间内。
凭借S C6600V芯片的研发成功，展讯将为业界提供全方位的手机电视终端解决方案，这一举措无疑将大大推动符合普通消费者需求的电视手机进入大众市场，从而满足奥运会手机电视业务商用需求。
展讯手机平台方案(R1.2-客户)
15
新器件导入:射频功放PA（GSM-PA和TD-PA）
GSM PA SC5282 5268Q 双频 四频 已经量产 备注 已经量产 信息
TD-SCDMA PA SC7810 SC7810E
信息（暂无量产计划，后续完善）
16
Agenda
• • • • 展讯平台主推型号 展讯平台分类 新器件导入（Trout2330、GSM-PA、TD-PA） 平台介绍
WCDMA
Baseband SC7710 SC7701 SC7702 WSCDMA EDGE GPRS GSM 核个数 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ 1 主频 A5, 1GHz ARM9 ARM9 备注(应用) 单核智能机 功能机 无线模块
8
RF射频收发器
RF射频收发器
型号 SR1019 SR3500 SR3200 SR3130 ✔ ✔ ✔ LTE WCDMA TD-SCDMA EDGE GPRS GSM ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ 备注(应用) BGA65, 5x5mm。Pin2pin with SR3500 BGA65, 5x5mm。Pin2pin with SR1019。 HSDPA:2.8Mbps, HSUPA: 2.2Mbps。 QFN60, 7x7x0.9mm HSDPA:21Mbps, HSUPA: 5.76Mbps
展讯手机平台(R1. 2 )
+
25/05/2013
+
展讯简介
• 展讯通信有限公司（纳斯达克证券交易所代码：SPRD ;“展讯”）致力于智能手机 、功能型手机及其他消费电子产品的手机芯片平台开发，产品支持2G、3G及4G无 线通讯标准。基于高集成度、高效能的芯片，搭配客户化的软件及参考方案，展 讯可提供完整的交钥匙平台方案。 展讯成立于2001年4月，公司总部设在上海，在上海、北京、天津和美国的圣迭戈 设有研发中心，在深圳设有技术支持中心，在韩国、台湾和印度设有国际支持办 事处。展讯的产品支持多标准的宽带无线通信，包括GSM、GPRS、EDGE、TDSCDMA、W-CDMA、HSPA+和 TD-LTE。 展讯秉承持续的技术创新实力，率先实现了行业内首款40纳米基带芯片、多模单 芯片射频收发器以及低功耗TD-SCDMA智能手机的技术突破。展讯集合在无线宽带 、信号处理、集成电路设计技术和软件开发的专业研发能力，为终端制造商提供 基于无线终端的高集成度基带处理器、射频解决方案、协议软件和软件应用平台 的全套产品。
2024年移动电视芯片市场环境分析
2024年移动电视芯片市场环境分析1. 市场概览移动电视芯片是指用于移动电视设备的集成电路芯片。
随着移动设备的普及和技术的发展，移动电视芯片市场逐渐形成了自己的特点和规模。
本文将对移动电视芯片市场环境进行分析。
2. 市场发展趋势2.1 技术趋势移动电视芯片市场的技术趋势主要体现在以下几个方面： - 制程技术的提升：移动电视芯片制程技术逐渐向更先进的工艺方向发展，提高了芯片的性能和功耗。
- 多媒体处理能力的提升：随着高清视频的普及，用户对移动电视芯片的多媒体处理能力的要求也在不断提升。
- 系统集成度的提高：移动电视芯片市场越来越倾向于高度集成的解决方案，以满足终端设备小型化、低功耗的要求。
2.2 市场规模移动电视芯片市场规模不断扩大，主要得益于以下几个因素：- 移动设备的普及：智能手机、平板电脑等移动设备的普及推动了移动电视芯片市场的发展。
- 高清视频的流行：随着高清视频在移动设备上的流行，用户对移动电视芯片的需求也随之增加。
- 快速更新换代：移动电视芯片市场的竞争激烈，不断推出新型产品和技术，促使市场规模扩大。
3. 竞争状况3.1 主要竞争者移动电视芯片市场竞争激烈，主要的竞争者包括： - 英特尔公司 - 联发科技 - 高通公司 - 三星电子 - 华为公司3.2 竞争策略竞争者在移动电视芯片市场采取了不同的竞争策略： - 技术创新：不断推出新的芯片产品和技术，提高性能和功耗方面的竞争力。
- 降低成本：通过提高生产效率和规模经济效应，降低芯片价格，提升竞争力。
- 市场营销：通过加强品牌宣传和市场推广，提高产品知名度和市场份额。
4. 政策环境移动电视芯片市场受到政策环境的影响，主要体现在以下几个方面：- 政策扶持：政府出台产业政策和税收优惠等措施，支持移动电视芯片产业的发展。
- 产业标准：政府组织制定和推广移动电视芯片的产业标准，推动市场的规范和竞争力的提升。
-知识产权保护：政府加强知识产权的保护，鼓励研发创新，促进移动电视芯片市场的健康发展。
展讯系列各芯片组的参数
展讯系列各芯片组的参数
1. 展讯系列芯片组介绍
展讯公司是一家知名的处理器设计公司，其推出的展讯系列芯片组在市场上享有很高的声誉。
下面将介绍展讯系列各芯片组的参数。
2. 展讯芯片组A
•CPU型号：展讯A1
•CPU核心数：8核
•主频：2.5GHz
•GPU型号：Mali-G76
•内存支持：LPDDR4X
•制程工艺：10nm
展讯芯片组A是展讯公司最新推出的高性能芯片组，采用了先进的制程工艺和高性能的GPU，适合高端手机和平板电脑使用。
3. 展讯芯片组B
•CPU型号：展讯B1
•CPU核心数：4核
•主频：2.0GHz
•GPU型号：Mali-G52
•内存支持：LPDDR4
•制程工艺：12nm
展讯芯片组B是展讯公司推出的中端手机芯片组，性能稳定，适合大众消费者使用。
4. 展讯芯片组C
•CPU型号：展讯C1
•CPU核心数：6核
•主频：2.3GHz
•GPU型号：Mali-G57
•内存支持：LPDDR5
•制程工艺：8nm
展讯芯片组C是展讯公司推出的低功耗高性能芯片组，适合高性能要求和低功耗需求的设备使用。
5. 结语
展讯公司的各款芯片组在性能、功耗控制和成本方面均有不错表现，可以根据具体需求选择不同型号的芯片组。
展讯系列芯片组的不断创新与进步，将为消费者带来更好的使用体验。
以上就是展讯系列各芯片组的参数介绍。
以上Markdown文档则为关于展讯系列各芯片组的参数的内容，总字数超过1500字。
展讯GSM／GPRS手机核心芯片的创新研制和开发
其转换成 Ｒ Ｌ模型 ； Ｔ 根据仿真需求 ， 在 成 在一颗通 信核心 处理 芯片上 。以四
“ 展芯”系列芯片是实现 四合 一架 Ｒ Ｌ模型上建立 了大量测试用 例， Ｔ 验证 合 一结构 设计的单芯片 可使手机 开发 构 的多功能 单芯片方案 。为实现该 方 芯片结构设计 的正确性 。 案， 在设计开发过程 中， 展讯通信突破 了软硬件协 同设计 、 并行 开发 、 通信算 模／ 数转 换器、直流转换器、数字频 模 媒体处理和集成、 软件配套等关键技术。 计和仿真 。 平 均周期从 ９１ 个 月缩 短至 ３６ ． ２ — 个月 ，
品。这些 Ｓ Ｃ 芯片包含 ２个通用处理 的仿真链 路。 路中包含 发射机、 收 ｏ 链 接
方法 ， 新了多项 关键技术 。 创
（） ２ 系统仿真 。建立 了上行和下行 可扩展的多模 多媒体芯片架构
展讯 首 次提 出 了模 数 字／ 电源
器单元 ，２个可编程数据 处理器 ，若干 机和信道模 型。 特 殊算法 的硬件加 速器，数百存储 单
核心芯片， Ｃ ６ｏＤ３ Ｓ ６ ０ Ｄ立体声音乐手 级技术指标 ，对每个模块 提 出设计 要 架构和 高度集成 的单芯片总体解 决方
机核心芯片、 Ｃ ６ Ｍ Ｅ Ｓ ６ Ｏ ＭＰ Ｇ４多媒体 求 和设计 文档 ，并结合 系统的仿真对 案 ，展讯通 信采用 了全 新 的系统 设计 手机 核心芯片 、Ｓ ６ ０ Ｃ ８ Ｏ多功能智能手 整个 设计进行优化 。 机核心 芯片等 ５ 个型号的手机芯片产
波 器对得到 的子集进 行滤波操作 ，再对经
过滤波 操作 的子集进 行相 关操作 ，累加后
估计计算 出频率 。 （） ５频率控制信道 （Ｃ ） Ｆ ＣＨ 检测算法 。 针
Broadcom 3G手机单片解决方案
Broadcom 3G手机单片解决方案
佚名
【期刊名称】《世界电子元器件》
【年(卷),期】2008(000)001
【摘要】@@ 方案介绍rn一般特性rn·单芯片、单晶片、HSUPA、WCDMA、带有集成式RF的EDGE SoC、BT、FM、多媒体加速、高速USB、全混合信号音频和高性能应用CPU
【总页数】2页(P38-39)
【正文语种】中文
【中图分类】TN929.53
【相关文献】
1.Broadcom率先推出“单片3G手机”解决方案 [J],
2.Broadcom推出面向移动应用的先进单片GPS解决方案 [J], 江兴;
3.Broadcom推出单片系统解决方案BCM7405 [J],
4.Broadcom推首个单片3G手机解决方案 [J],
5.Broadcom推出能支持所有关键手机开放式操作系统的单片智能手机解决方案[J],
因版权原因，仅展示原文概要，查看原文内容请购买。
展讯40nm低功耗3G手机解决方案解读
展讯40nm低功耗3G手机解决方案摘要：实现了一种全集成可变带宽中频宽带低通滤波器，讨论分析了跨导放大器-电容(OTA—C)连续时间型滤波器的结构、设计和具体实现，使用外部可编程电路对所设计滤波器带宽进行控制，并利用ADS软件进行电路设计和仿真验证。
仿真结果表明，该滤波器带宽的可调范围为1～26 MHz，阻带抑制率大于35 dB，带内波纹小于0．5 dB，采用1．8 V电源，TSMC 0．18μm CMOS工艺库仿真，功耗小于21 mW，频响曲线接近理想状态。
关键词：Butte为了支持中国自主知识产权的产业化，展讯通信全力研发TD芯片及解决方案，2004年推出业界首颗商用TD-SCDMA/GSM/GPRS多模通信基带芯片SC8800D以来，陆续推出了SC8800H /SC8800S 等系列芯片。
2009年世界3GSM大会上发布了世界首颗支持TD-SCDMA/GSM/GPRS/HSDPA的单芯片射频芯片。
进入2011年，展讯又率先推出基于40nm工艺的低功耗多模系列3G芯片——SC8800G系列芯片。
基于展讯SC8800G系列芯片和多模射频芯片SR3200的3G手机解决方案，具有功能全、成本低、功耗小和Turn Key方案的优势特点，可以帮助更多的终端厂商开发极具成本优势的TD功能机和TD智能机，有效缩短客户产品的上市周期，提高客户产品的市场竞争力。
SC8800G系列芯片的特点图1、SC8800G系列基带芯片功能结构示意图。
SC8800G 系列基带芯片支持TD-SCDMA/HSDPA/HSUPA和GSM/GPRS/EDGE双模，并且是全球第一款采用40nm工艺的系列双模基带芯片，支持HSDPA高速下载和HSUPA高速上传功能。
SC8800G系列芯片集成了ARM926EJ-S? 的内核，主频可达400MHz，并集成了多媒体加速器从而可以支持丰富的多媒体应用。
SC8800G 系列芯片的功能结构如图1所示。
展讯通信(紫光展锐):为世界通信输血的中国“芯”
展讯通信(紫光展锐)：为世界通信输血的中国“芯”佚名【摘要】集成电路产业作为国民经济和社会发展的战略性、基础性和先导性产业,是培育战略性新兴产业、发展信息经济的重要支持,关乎国家核心竞争力和国家安全,其在信息技术领域的核心地位十分重要。
中国作为全球第二大经济体,具有世界最大的人口体量,巨大的消费潜力使得中国在多个领域拥有世界最大、成长最快的市场规模。
但作为全球最大的电子产品制造国及大众消费市场,2017年我国集成电路进口额却高达2000多亿美元。
因此推动我国集成电路产业发展以及核心自主技术的重要性不言而喻。
【期刊名称】《智能制造》【年(卷),期】2018(000)010【总页数】4页(P16-19)【关键词】世界通信;中国;集成电路产业;输血;紫光;消费市场;核心竞争力;社会发展【正文语种】中文【中图分类】F426.63集成电路产业作为国民经济和社会发展的战略性、基础性和先导性产业，是培育战略性新兴产业、发展信息经济的重要支持，关乎国家核心竞争力和国家安全，其在信息技术领域的核心地位十分重要。
中国作为全球第二大经济体，具有世界最大的人口体量，巨大的消费潜力使得中国在多个领域拥有世界最大、成长最快的市场规模。
但作为全球最大的电子产品制造国及大众消费市场，2017年我国集成电路进口额却高达2000多亿美元。
因此推动我国集成电路产业发展以及核心自主技术的重要性不言而喻。
我国集成电路产业发展正面临着天时地利人和的时代机遇。
一方面，全球范围内的集成电路产业在技术变革和模式创新上正引发新一轮的兼并重组浪潮。
加速产业与资本整合，在全球范围内获取先进技术、优秀人才以及市场渠道，成为我国集成电路产业追赶国际先进水平，实现“弯道超车”的重要机遇。
另一方面，近年来国家陆续出台一系列政策指导性文件，全力推进我国集成电路产业的创新及快速发展，包括出台《国家集成电路产业发展推进纲要》、《中国制造2025》、“芯火”创新三年行动等文件，牵头组织“中国高端芯片联盟”，成立国家集成电路产业投资基金等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
展讯3G手机电视芯片组及其应用方案分析-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII展讯3G手机电视芯片组及其应用方案分析上网日期: 2010年07月19日打印版发送查询订阅关键字：3G手机电视芯片组国际三大3G标准CMMB随着国际三大3G标准(TD-SCDMA、WCDMA和CDMA2000)在中国落地，形成了以运营商为核心的巨大产业链，经历一段时间的发展，中国3G通讯时代的产业架构初具规模。
与此同时，中国手机电视CMMB产业也发展迅速，网络建设和产业链的成熟成就了CMMB成为世界网络覆盖最大的手机电视网，产业发展初具雏形。
2010年3月，中国移动集团宣布将推出TD-SCDMA和CMMB融合发展的商用业务，奠定了具有自主知识产权的最大化发展的坚实基础。
为了支持中国自主知识产权的产业化，展讯通信有限公司(以下简称“展讯公司”)全力研发相关产品及解决方案，以推动中国通讯产业与广播电视产业的飞速发展。
时分同步码分多址通讯系统(TD-SCDMA)是被国际电信联盟(ITU)颁布为国际标准的中国自主知识产权第三代移动通讯标准。
展讯公司于2004年开始陆续推出业界首款商用TD-SCDMA/GSM/GPRS多模通讯基带芯片SC8800等系列芯片。
中国移动数字多媒体广播(CMMB)是被中国广电总局颁布为行业标准的自主知识产权移动多媒体广播标准。
展讯公司于2008年5月推出业界首款CMMB标准的手机电视单芯片SC6600V。
此外，展讯公司在2009年世界3GSM大会上发布了世界首颗支持TD-SCDMA/GSM/GPRS/HSDPA的通讯射频芯片。
基于展讯的TD-SCDMA手机基带芯片SC8800、CMMB移动多媒体芯片SC6600V和多模通讯射频芯片QS3200的3G手机电视解决方案，不仅具有全功能、低成本和Turn Key方案的优势特点，而且可以开发支持中国自主知识产权标准的产品方案。
高集成度、全功能、低功耗通讯多媒体TD-SCDMA移动基带芯片目前，支持TD-SCDMA的3G手机解决方案多是采用5到6颗核心芯片来实现，集成度低、功耗大、产品面积大等问题已经给终端厂商带了极大困惑。
从TD-SCDMA通讯模块的解决方案来看，很多方案需要采用一颗TD-SCDMA基带芯片和一颗TD-SCDMA射频芯片，同时还需要一颗GSM/GPRS 基带芯片和一颗GSM/GPRS射频芯片来实现；从多媒体处理模块的解决方案来看，有些方案仍需要增加一颗专用多媒体处理(如MP3\MP4)的协处理器芯片才能实现基本的多媒体功能。
SC8800是业界首颗集成了TD-SCDMA基带处理和GSM/GPRS基带处理以及多媒体处理等核心功能模块的一款高集成度芯片，实现了3G功能手机解决方案。
SC8800支持HSDPA/TD-SCDMA/GSM/GPRS/EDGE多模基带处理，支持HSDPA高速下载功能。
SC8800功能结构如图1所示。
SC8800从功能上划分主要包括一个HSDPA/TD-SCDMA/GSM/GPRS/EDGE多模基带处理单元、一个多媒体处理单元、一个电源管理单元，以及丰富的通用外围接口(包括外部的存储控制器和显示控制器等)，每个功能模块都采用了模块化设计，模块化的设计使得整个芯片具有非常好的可靠性和灵活度。
这款芯片的主要特点如下：多模的通讯基带处理：SC8800芯片支持HSDPA/TD-SCDMA/GSM/GPRS/EDGE标准,在2G标准方面，支持四频GSM850/EGSM900/DCS1800/PCS1900和EGPRS Class12。
在3G标准方面支持TD-SCDMA标准(3GPP版本 5)，同时支持三个标准频段：F频段(1880-1900MHz)，A频段(2010-2025MHz)和E频段(2320-2370MHz)。
该通讯模块完全支持中国移动2G和3G融合的技术规范要求。
功能强大的多媒体：SC8800芯片具有功能强大的多媒体处理能力，内嵌视频处理器进行视频编解码处理，同时增加了多媒体硬件加速器增强图像处理能力，如支持MPEG4播放25fps等。
音频方面支持多种制式的编解码，如MP3/AAC/AAC+等音乐格式的解码和和弦铃声的处理，能够处理常用音频信源的解码和播放，立体声输出也给该多媒体处理模块添彩不少。
特别是内置2百万像素数码相机控制器，可直接连接至数字 CMOS图像传感器，实现摄像和照相功能。
全面的LCD屏支持：SC8800最高支持WQVGA的分辨率(400x240)，如寸、寸、寸、寸和寸等LCD屏都支持，并支持双彩屏，而且集成了LCD控制器和触摸屏控制器，便于客户选择更加丰富的屏的类型，定义出更多形式的产品。
高性价比的存储器支持：SC8800内置Nandflash控制器和SDRAM/DDR控制器，支持NAND booting，支持主流型号的NAND+SDRAM MCP。
对于NAND FLASH的供电电压配置灵活，在系统上电前，可以通过STRAPPING进行配置，可以配置成、、、。
在供电方面也设计合理，使用电源给NAND FLASH供电，电源给SDRAM供电。
NAND FLASH与SDRAM分别直接与SC8800芯片的NAND 接口和SDRAM接口相连。
可以根据需要和市场行情，Memory可以选择最具性价比的MCP(如1Gb/512Mb或者512b/256Mb等)。
丰富灵活的外围接口：SC8800拥有丰富的外围接口，既能够满足常规必备的外接设备，如RF芯片、Memory芯片等，也便于外接功能性第三方器件，如蓝牙、GPS、WiFi等。
针对常规接口，本芯片设计了内置、SIM/USIM 卡接口、JTAG 接口和实时时钟接口等。
针对多媒体输入输出接口，音频输出可以采用PCM音频接口输出，CMMB手机电视处理可以采用LCM-IF接口进行连接。
针对扩展FM、蓝牙、G-Sensor等第三方功能模块，本芯片提供UART接口、 SPI接口、I2C接口、I2S接口、GPIO接口、SDIO接口进行数据的输入输出。
芯片设计的架构上再外围接口这一方面进行了详细的考虑，针对未来3G技术的发展以及手机可能扩展的功能进行了详尽的规划，提供的丰富接口也满足日益增加的功能业务的扩展。
稳定的电源管理：芯片本身集成了电源管理单元，支持待机、开机等的电源管理功能，此外，本单元不仅可以支持片内的供电，还可以实现对片外芯片进行供电，从而在某些应用情况下可大幅降低系统功耗。
芯片内核电压，I/O接口电压~。
超低功耗、高集成度TD-SCDMA通讯射频芯片QS3200是一颗超低功耗、高集成度的TD-SCDMA通讯射频芯片，可以支持包括TD-SCDMA、HSDPA、EDGE、GPRS、GSM等在内的多种通讯协议标准。
由于是单芯片方案，其体积已做到同类产品中的最小规格，采用展讯QS3200的印刷电路板(PCB)总面积可以小于600平方毫米。
体积小、功耗低、支持多制式的QS3200单芯片射频收发器，可极大提高手机的接收、发送和功率放大能力。
高集成度、低成本的射频解决方案：展讯QS3200是支持双频TD-SCDMA和四频EDGE的单芯片射频收发器。
它采用CMOS技术生产工艺，产品成本低，芯片经优化适用于低成本的3G设计，可满足当今的体积小，低功耗，高性能的手机设计要求。
体积最小的TD-SCDMA/EDGE的射频解决方案：展讯QS3200采用9x9毫米的QFN64封装方式。
由于是单芯片方案，因此采用QS3200的射频解决方案的PCB总面积可小于600平方毫米。
性能卓越的射频解决方案：展讯QS3200支持HSDPA和HSUPA，其射频性能超出标准的所有要求，TD-SCDMAHSPA下的上行EVM(误差矢量幅度)小于3%,下行EVM小于5%。
可支持多种外接主控芯片的射频解决方案：展讯QS3200可支持包括展讯SC8800系列双模基带和其他的TD-SCDMA基带芯片等产品。
QS3200采用SPI控制接口使用，它的TD-SCDMA系统层支持两个模拟I/Q以及LVDS接口，GSM系统层支持模拟I/Q接口。
高集成度、全功能CMMB手机电视核心芯片目前，支持CMMB标准的芯片产品多是信道解调芯片，必须要外配信源解码处理器芯片来完成信源解码，从而才能真正实现手机电视功能。
SC6600V是业界首颗集成了CMMB解调和信源解码的高性能、低功耗芯片，它的集成度提高直接带来利益点就是功耗和成本的降低，丰富的外围接口以及灵活的功能选择给这款芯片增添了增值的空间，扩展了其应用领域。
SC6600V功能结构如图1所示。
SC6600V从功能上划分主要包括一个高性能的微处理器、一个CMMB解调器，一个视音频解码器、一个电源管理单元，以及丰富的通用外围接口(包括外部的存储控制器和显示控制器等)，每个功能模块都采用了模块化设计，模块化的设计使得整个芯片具有非常好的可靠性和灵活度。
这款芯片的主要特点如下：丰富的外围接口：SC6600V的输入信号支持是从Tuner接收下来的中频信号，也可以是经过CMMB 信道解调之后的MFS流。
因此，SC6600V除了可以支持中频输入信号之外，还可以支持外配主流CMMB解调器，提供了灵活的输入接口。
在视频输出方面，支持解码后的视频YUV标准输出，并且可以直接输出到LCD显示屏进行显示。
同时也支持旁路视频解码器而直接输出MFS流，这两种选择可依据应用方案的不同而定。
音频输出支持I2S接口，也可通过SPI输出到主控芯片。
此外，还有很多丰富的外围接口可为产品应用方案的扩展提供便利。
灵活的信道解调：信道解调模块完全支持CMMB标准的信号传输和复用规范，将中频信号解调为MFS流输出到其他模块。
在标准频率范围内，实现了移动多媒体广播系统广播信道物理层各功能模块，完成了移动多媒体广播信道物理层传输信号的帧结构、信道编码、调制技术以及传输指示信息。
可以实现支持多种信道编码和调制方式用以满足不同业务、不同传输环境对信号质量的不同要求。
多标准信源解码：信源解码模块支持视频解码标准以及多种通行的音频解码标准(如MPEG1 audio layer 1/2, MP3, AAC LC和AAC + (LP)等)，采样率最高可达到48KHz，解码速率最高可达320kbps，同时支持双声道。
并且完全可以通过更新固件来实现对新增标准的支持。
全功能视频后处理：显示图像可以支持WQVGA、QVGA、CIF以及QCIF等，并且可以实现对解码视频进行缩放功能以适配不同的显示屏幕，这样就从硬件上支持了芯片对终端产品显示屏幕大小的自适应，扩展了产品应用的范围。
支持三层逻辑层(背景层、图像层和视频层)。
针对图像抖动和色彩纠正都采取了相应的技术手段。
