《电力拖动自动控制系统》 第四版 习题答案
《电力拖动自动控制系统—运动控制系统》习题2-2 调速系统的调速范围是1000~100r/min，要求静差率s=2%，那么系统允许的稳态速降是多少？解：系统允许的稳态速降n n N = sn (1 ? s ) =0.02 ×100 (1 ? 0.02)= 2.04(r min )2-5 某龙门刨床工作台采用晶闸管整流器-电动机调速系统。
已知直流电动机 P N = 60kW ，U N = 220V ， I N = 305 A ， n N = 1000 r min ， 主 电 路 总 电 阻 R = 0.18? ，C e = 0.2V ? min r ，求：（1）当电流连续时，在额定负载下的转速降落 ?n N 为多少？（2）开环系统机械特性连续段在额定转速时的静差率 s N 多少？（3）额定负载下的转速降落 n N 为多少，才能满足 D = 20, s ≤ 5% 的要求。
解：（1）当电流连续时，在额定负载下的转速降落n N = I N R= 305 × 0.18 = 274.5(r min )C e0.2（2）开环系统机械特性连续段在额定转速时的静差率s N = N ?n N+ ?n N= 274.5 ≈ 0.215 = 21.5%1000 + 274.5（3）额定负载下满足 D = 20, s ≤ 5% 要求的转速降落n N =n N s D (1 ? s )= 1000 × 0.05 20 × (1 ? 0.05)≈ 2.63(r min )UN 解：（1）C e =? IdRanN= 220 ?12.5 ×1.5 = 0.1341V ?min/ r1500n op =RINCe=12.5 ×(1.5 +1.0 +0.8)0.1341= 307.6r / min（2）n =n N s ≤ 1500×0.1 =8.33r / mincl D(1 ? s) 20 × (1 ? 0.1)（3）n op 307.6（4）闭环系统的开环放大系数为 K = ? 1 = ? 1 = 35.93n clK8.33 35.93运算放大器所需的放大倍数 K p =K s α / C e = = 13.7735 × 0.01 / 0.1341解：/ R = 0.3125 <1/ 3R = 4.8?Rs图见49 页2-12 有一晶闸管-电动机调速系统，已知：电动机P N = 2.8kW ，U N = 220V ，I N = 15.6 A ，n=1500r min ，R a =1.5? ，整流装置内阻R rec =1? ，电枢回路电抗器电阻R L = N0.8?，触发整流环节的放大倍数K s = 35 。
电力拖动自动控制系统运动控制系统-四版-复习题-考试题目
电力拖动自动控制系统运动控制系统-四版-复习题-考试题目直流调速系统判断:1弱磁控制时电动机的电磁转矩属于恒功率性质只能拖动恒功率负载而不能拖动恒转矩负载。
<）2采用光电式旋转编码器的数字测速方法中，M 法适用于测高速，T法适用于测低速。
<）3只有一组桥式晶闸管变流器供电的直流电动机调速系统在位能式负载下能实现制动。
<）4直流电动机变压调速和降磁调速都可做到无级调速。
<）5静差率和机械特性硬度是一回事。
< ）6带电流截止负反馈的转速闭环系统不是单闭环系统。
< ）7电流—转速双闭环无静差可逆调速系统稳态时控制电压Uk 的大小并非仅取决于速度定 Ug*的大小。
<）8双闭环调速系统在起动过程中，速度调节器总是处于饱和状态。
< ）9逻辑无环流可逆调速系统任何时候都不会出现两组晶闸管同时封锁的情况。
<）10可逆脉宽调速系统中电动机的转动方向<正或反）由驱动脉冲的宽窄决定。
<）11双闭环可逆系统中，电流调节器的作用之一是对负载扰动起抗扰作用。
<）与开环系统相比，单闭环调速系统的稳态速降减小了。
< ）12α=β配合工作制的可逆调速系统的制动过程分为本组逆变和它组制动两阶段<）13转速电流双闭环速度控制系统中转速调节为PID调节器时转速总有超调。
<）14 电压闭环相当于电流变化率闭环。
<）15 闭环系统可以改造控制对象。
<）16闭环系统电动机转速与负载电流<或转矩）的稳态关系，即静特性，它在形式上与开环机械特性相似，但本质上却有很大的不同。
17直流电动机弱磁升速的前提条件是恒定电动势反电势不变。
<）18 直流电动机弱磁升速的前提条件是恒定电枢电压不变。
<）19电压闭环会给闭环系统带来谐波干扰，严重时会造成系统振荡。
<）20对电网电压波动来说，电压环比电流环更快。
<）二选择题1直流双闭环调速系统中出现电源电压波动和负载转矩波动时，< ）。
《电力拖动自动控制系统》（第四版）习题

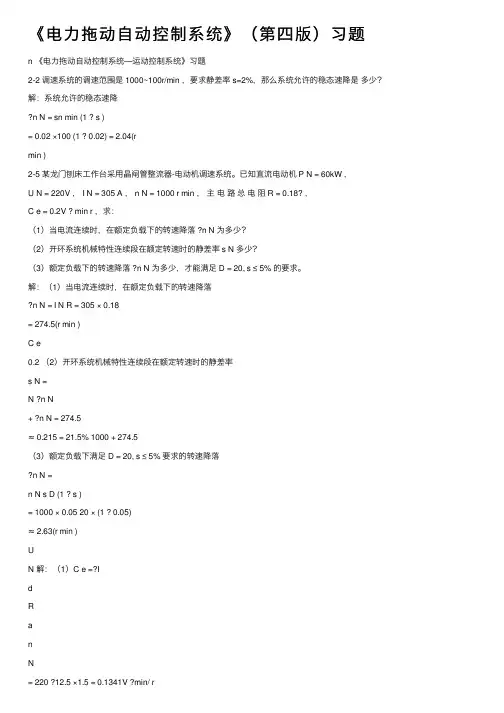

《电⼒拖动⾃动控制系统》（第四版）习题n 《电⼒拖动⾃动控制系统—运动控制系统》习题2-2 调速系统的调速范围是 1000~100r/min ，要求静差率 s=2%，那么系统允许的稳态速降是多少？解：系统允许的稳态速降n N = sn min (1 s )= 0.02 ×100 (1 ? 0.02) = 2.04(rmin )2-5 某龙门刨床⼯作台采⽤晶闸管整流器-电动机调速系统。
已知直流电动机 P N = 60kW ，U N = 220V ， I N = 305 A ， n N = 1000 r min ，主电路总电阻 R = 0.18? ，C e = 0.2V ? min r ，求：（1）当电流连续时，在额定负载下的转速降落 ?n N 为多少？（2）开环系统机械特性连续段在额定转速时的静差率 s N 多少？（3）额定负载下的转速降落 ?n N 为多少，才能满⾜ D = 20, s ≤ 5% 的要求。
解：（1）当电流连续时，在额定负载下的转速降落n N = I N R = 305 × 0.18= 274.5(r min )C e0.2 （2）开环系统机械特性连续段在额定转速时的静差率s N =N ?n N+ ?n N = 274.5≈ 0.215 = 21.5% 1000 + 274.5（3）额定负载下满⾜ D = 20, s ≤ 5% 要求的转速降落n N =n N s D (1 ? s )= 1000 × 0.05 20 × (1 ? 0.05)≈ 2.63(r min )UN 解：（1）C e =?IdRanN= 220 ?12.5 ×1.5 = 0.1341V ?min/ r1500nop =RI NCe=12.5 ×(1.5 +1.0 +0.8)0.1341= 307.6r / min（2）?n =n N s ≤ 1500×0.1 =8.33r / min cl D(1 ?s) 20 × (1 ?0.1)（3）nop307.6（4）闭环系统的开环放⼤系数为K =?1=?1= 35.93nclK8.3335.93运算放⼤器所需的放⼤倍数K p=Ksα / Ce==13.7735 ×0.01 / 0.1341解：R = 4.8?Rs/ R = 0.3125 <1/ 3图见49 页2-12 有⼀晶闸管-电动机调速系统，已知：电动机PN = 2.8kW ，UN= 220V ，IN= 15.6A ，nN =1500r min ，Ra=1.5?，整流装置内阻Rrec=1?，电枢回路电抗器电阻RL=0.8?，触发整流环节的放⼤倍数Ks = 35 。
电力拖动自动控制系统--运动控制系统(第4版)习题及答案

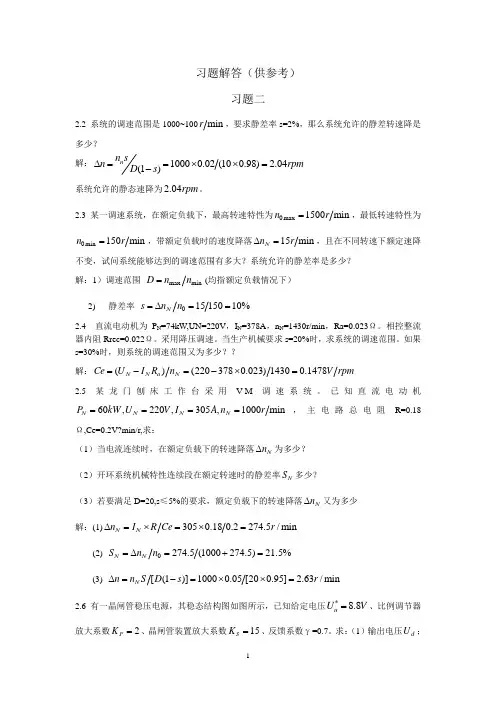

习题解答（供参考）习题二2.2 系统的调速范围是1000~100min r ，要求静差率s=2%，那么系统允许的静差转速降是多少？ 解：10000.02(100.98) 2.04(1)n n sn rpm D s ∆==⨯⨯=-系统允许的静态速降为2.04rpm 。
2.3 某一调速系统，在额定负载下，最高转速特性为0max 1500min n r =，最低转速特性为0min 150min n r =，带额定负载时的速度降落15min N n r ∆=，且在不同转速下额定速降不变，试问系统能够达到的调速范围有多大？系统允许的静差率是多少？ 解：1）调速范围 max min D n n =(均指额定负载情况下） 2) 静差率 01515010%N s n n =∆==2.4 直流电动机为P N =74kW,UN=220V ，I N =378A ，n N =1430r/min ，Ra=0.023Ω。
相控整流器内阻Rrec=0.022Ω。
采用降压调速。
当生产机械要求s=20%时，求系统的调速范围。
如果s=30%时，则系统的调速范围又为多少？？解：()(2203780.023)14300.1478N N a N Ce U I R n V rpm =-=-⨯= 2.5 某龙门刨床工作台采用V-M调速系统。
已知直流电动机60,220,305,1000min N N N N P kW U V I A n r ====，主电路总电阻R=0.18Ω,Ce=0.2V?min/r,求：（1）当电流连续时，在额定负载下的转速降落N n ∆为多少？ （2）开环系统机械特性连续段在额定转速时的静差率N S 多少？（3）若要满足D=20,s ≤5%的要求，额定负载下的转速降落N n ∆又为多少 解：(1)3050.180.2274.5/min N N n I R r ∆=⨯=⨯= (2) 0274.5(1000274.5)21.5%N N S n n =∆=+=(3) [(1)]10000.05[200.95] 2.63/min N n n S D s r ∆=-=⨯⨯=2.6 有一晶闸管稳压电源，其稳态结构图如图所示，已知给定电压*8.8u U V =、比例调节器放大系数2P K =、晶闸管装置放大系数15S K =、反馈系数γ=0.7。
电力拖动自动控制系统—运动控制系统(第四版)考试精选
1、恒转矩负载的特性：负载转矩T L的大小恒定，与ωm或n无关。
恒功率负载的特性：负载转矩与转速成反比，而功率为常数。
2、触发装置GT的作用：把控制电压Us转换成触发脉冲的触发延迟角a，用以控制整流电压，达到变压调速的目的。
3、晶闸管整流器运行中存在的问题：1）晶闸管是单向导电的，它不允许电流反向，给电动机的可逆运行带来困难。
2）晶闸管对过电压、过电流和过高的d u/dt与di/dt都十分敏感，其中任一指标超过允许值都可能在很短的时间内损坏晶闸管。
3）晶闸管的可控性是基于对其门极的移相触发控制，在较低运行时会引起电网电压的畸变，被称为“电力公害”。
4、电力公害：在较低速运行时，晶闸管的导通角很小，使得系统的功率因数变差，并在交流侧产生较大的谐波电流，引起电网电压的畸变，叫做电力公害。
5、稳态是指电动机的平均电磁转矩与负载转矩相平衡的状态。
6、电能反馈问题：当电动机工作在回馈制动状态时，将动能变为电能回馈给直流电源，但由于二极管整流器的单向导电性，电能不能通过整流装置送回交流电网，只能向滤波电容充电，这就是电能回馈问题。
1、转速闭环控制的好处：减小转速降落，降低静差率，扩大调速范围。
8、反馈控制的基本规律：1）比例控制的反馈控制系统是被调量有静差的控制系统。
2）反馈控制系统的作用是抵抗扰动，服从给定3）系统的精度依赖于给定和反馈检测的精度。
9、积分控制的优点：积分控制可使系统在无静差的情况下保持恒速运行，实现无静差调速。
10、比例调节器的输出和积分调节器的输出的区别：比例调节器的输出取决于输入偏差量的现状，而积分调节器的输出则包含了输入偏差量的全部历史。
11、有静差调速系统：对于比例控制的调速系统，该传递函数无积分环节，故存在扰动引起的稳态误差，称作有静差调速系统。
12、无静差调速系统：对于积分控制或比例积分控制的调速系统，该传递函数具有积分环节，所以由阶跃扰动引起的稳态误差为0，称作无静差调速系统。
电力拖动自动控制系统--运动控制系统--第四版--模拟试题
一、选择题1．转速电流双闭环调速系统中的两个调速器通常采用的控制方式是A．PID B．PI C．P D．PD2．静差率和机械特性的硬度有关，当理想空载转速一定时，特性越硬，则静差率A．越小B．越大C．不变D．不确定3．下列异步电动机调速方法属于转差功率消耗型的调速系统是A．降电压调速B．串级调速C．变极调速 D．变压变频调速4．可以使系统在无静差的情况下保持恒速运行，实现无静差调速的是A．比例控制B．积分控制C．微分控制 D．比例微分控制5．控制系统能够正常运行的首要条件是A．抗扰性B．稳定性C．快速性D．准确性6．在定性的分析闭环系统性能时，截止频率ωc越低,则系统的稳定精度A?A．越高B．越低C．不变D．不确定7．常用的数字滤波方法不包括A．算术平均值滤波B．中值滤波C．中值平均滤波D．几何平均值滤波8．转速电流双闭环调速系统中电流调节器的英文缩写是A．ACR B．AVR C．ASR D．ATR 9．双闭环直流调速系统的起动过程中不包括A．转速调节阶段 B．电流上升阶段 C．恒流升速阶段D．电流下降阶段10．三相全波整流电路的平均整流电压为2.34U2cosA． B．C． D．11．下列不属于双闭环直流调速系统启动过程特点的是A．饱和非线性控制 B．转速超调C．准时间最优控制D．饱和线性控制12．下列交流异步电动机的调速方法中，应用最广的是A．降电压调速B．变极对数调速C．变压变频调速 D．转子串电阻调速13．SPWM技术中，调制波是频率和期望波相同的A．正弦波 B．方波 C．等腰三角波 D．锯齿波14．下列不属于异步电动机动态数学模型特点的是A．高阶B．低阶 C．非线性 D．强耦合15．在微机数字控制系统的中断服务子程序中中断级别最高的是A．故障保护 B．PWM生成 C．电流调节 D．转速调节16．比例微分的英文缩写是A．PI B．PD C．VR D．PID17．调速系统的静差率指标应以何时所能达到的数值为准A．平均速度B．最高速C．最低速D．任意速度18．下列异步电动机调速方法属于转差功率馈送型的调速系统是A．降电压调速B．串级调速C．变极调速D．变压变频调速19．在定性的分析闭环系统性能时，截止频率ωc越高,则系统的稳定精度10. 测速误差率转速实际值和测量值之差与实际值之比定义为测速误差率四、简答题1．什么是环流？它是怎样产生的？它的二重性的含义是什么？2．在变频调速时，为什么必须要进行电压、频率协调控制？3．在双闭环调速系统中，如果转速负反馈断线，能否调速，为什么？此时电动机在最高转速时受什么限制？4．什么叫同步调制？什么叫异步调制？它们各有什么优缺点？5．电流截止负反馈起到什么作用的，其工作原理是什么？限流6．双闭环直流调速系统的启动过程有什么特点？7．常用的数字滤波方法有哪几种？1、限幅滤波法（又称程序判断滤波法）2、中位值滤波法3、算术平均滤波法4、递推平均滤波法（又称滑动平均滤波法）5、中位值平均滤波法（又称防脉冲干扰平均滤波法）6、限幅平均滤波法8．电压负反馈调速系统中，当电网电压，放大器的放大倍数，电动机的电枢电阻，电动机的磁通，电压反馈系数等发生变化时，问系统对它们有无调节功能？9．有环流可逆系统和无环流可逆系统相比较，有何优缺点？10．什么是静态环流？什么是动态环流？11．双闭环PWM直流调速系统中，属于PWM调速系统特有的控制电路有哪些？它们在系统中分别起何作用？12．闭环调速系统的静态性表示哪两者之间的稳态关系？13．在转速、电流双闭环调速系统中，转速调节器有哪些作用？其输出幅值应按什么要求整定？14．异步电机中电磁功率与转差功率是什么关系？为什么变频调速的调速效率比绕线式异步电动机转子串电阻调速的调速效率高？15．调节器的设计过程可以简化为哪两步？1.选择调节器的结构2.先择调节器的参数五、计算题1．直流电机额定转速n N =375 r/min，电枢电流额定值I dN =760A，允许过流倍数λ =1.5，计算机内部定点数占一个字的位置（16位），试确定数字控制系统的转速反馈存储系数和电流反馈存储系数（适当考虑余量I max =1.8I N ，n max =1.3n N ）。
电力拖动自动控制系统--运动控制系统--第四版--模拟试题
一、选择题1．转速电流双闭环调速系统中的两个调速器通常采用的控制方式是A．PID B．PI C．P D．PD2．静差率和机械特性的硬度有关，当理想空载转速一定时，特性越硬，则静差率A．越小B．越大C．不变D．不确定3．下列异步电动机调速方法属于转差功率消耗型的调速系统是A．降电压调速 B．串级调速C．变极调速D．变压变频调速4．可以使系统在无静差的情况下保持恒速运行，实现无静差调速的是A．比例控制B．积分控制C．微分控制 D．比例微分控制5．控制系统能够正常运行的首要条件是A．抗扰性B．稳定性C．快速性D．准确性6．在定性的分析闭环系统性能时，截止频率ωc越低,则系统的稳定精度A?A．越高B．越低C．不变D．不确定7．常用的数字滤波方法不包括A．算术平均值滤波B．中值滤波C．中值平均滤波D．几何平均值滤波8．转速电流双闭环调速系统中电流调节器的英文缩写是A．ACR B．AVR C．ASR D．ATR 9．双闭环直流调速系统的起动过程中不包括A．转速调节阶段B．电流上升阶段C．恒流升速阶段D．电流下降阶段10．三相全波整流电路的平均整流电压为2.34U2cosA．B．C．D．11．下列不属于双闭环直流调速系统启动过程特点的是A．饱和非线性控制B．转速超调C．准时间最优控制D．饱和线性控制12．下列交流异步电动机的调速方法中，应用最广的是A．降电压调速B．变极对数调速C．变压变频调速D．转子串电阻调速13．SPWM技术中，调制波是频率和期望波相同的A．正弦波B．方波C．等腰三角波D．锯齿波14．下列不属于异步电动机动态数学模型特点的是A．高阶B．低阶C．非线性D．强耦合15．在微机数字控制系统的中断服务子程序中中断级别最高的是A．故障保护B．PWM生成C．电流调节D．转速调节16．比例微分的英文缩写是A．PI B．PD C．VR D．PID17．调速系统的静差率指标应以何时所能达到的数值为准A．平均速度B．最高速C．最低速D．任意速度18．下列异步电动机调速方法属于转差功率馈送型的调速系统是A．降电压调速 B．串级调速C．变极调速D．变压变频调速19．在定性的分析闭环系统性能时，截止频率ωc越高,则系统的稳定精度A．越高B．越低C．不变D．不确定20．采用旋转编码器的数字测速方法不包括A．M法B．T法C．M/T法D．F法21．转速电流双闭环调速系统中转速调节器的英文缩写是A．ACR B．AVR C．ASR D．ATR22．下列关于转速反馈闭环调速系统反馈控制基本规律的叙述中，错误的是A．只用比例放大器的反馈控制系统，其被调量仍是有静差的B．反馈控制系统可以抑制不被反馈环节包围的前向通道上的扰动C．反馈控制系统的作用是：抵抗扰动、服从给定D．系统的精度依赖于给定和反馈检测的精度23．笼型异步电动机变压变频调速系统中基频以下调速，下列哪种方式控制性能最好A．恒Er/ω1制B．恒控制C．恒控制D．恒控制24．SPWM技术中，载波是频率比期望波高得多的A．正弦波B．方波C．等腰三角波D．锯齿波25．下列不属于交流异步电动机动态数学模型特点的是A．高阶B．线性C．非线性D．强耦合26．在微机数字控制系统的故障保护中断服务子程序中，工作程序正确的是A．显示故障原因并报警——分析判断故障——封锁PWM输出——系统复位B．显示故障原因并报警——封锁PWM输出——分析判断故障——系统复位C．封锁PWM输出——分析判断故障——显示故障原因并报警——系统复位D．分析判断故障——显示故障原因并报警——封锁PWM输出——系统复位27．正弦波脉宽调制的英文缩写是A．PID B．PWM C．SPWM D．PD28．转速负反馈调速系统的静特性方程中K的表达式为(Kp*Ks*α)/CeA．B．C．D．29．采用比例积分调节器的闭环调速系统一定属于A．无静差调速系统B．有静差调速系统24．无静差直流调速系统的实质是调节器包含比例积分环节。
电力拖动自动控制系统--运动控制系统第4版-习题答案
习题解答（供参考）习题二2.2 系统的调速范围是1000~100min r ，要求静差率s=2%，那么系统允许的静差转速降是多少？ 解：10000.02(100.98) 2.04(1)n n sn rpm D s ∆==⨯⨯=-系统允许的静态速降为2.04rpm 。
2.3 某一调速系统，在额定负载下，最高转速特性为0max 1500min n r =，最低转速特性为0min 150min n r =，带额定负载时的速度降落15min N n r ∆=，且在不同转速下额定速降不变，试问系统能够达到的调速范围有多大？系统允许的静差率是多少？解：1）调速范围 max min D n n =(均指额定负载情况下）max 0max 1500151485N n n n =-∆=-= min 0min 15015135N n n n =-∆=-= max min 148513511D n n ===2) 静差率 01515010%N s n n =∆==2.4 直流电动机为P N =74kW,UN=220V ，I N =378A ，n N =1430r/min ，Ra=0.023Ω。
相控整流器内阻Rrec=0.022Ω。
采用降压调速。
当生产机械要求s=20%时，求系统的调速范围。
如果s=30%时，则系统的调速范围又为多少？？解：()(2203780.023)14300.1478N N a N Ce U I R n V rpm =-=-⨯= 378(0.0230.022)0.1478115N n I R C e r p m ∆==⨯+=[(1)]14300.2[115(10.2)] 3.1N D n S n s =∆-=⨯⨯-= [(1)]14300.3[115(10.3)] 5.33N D n S ns =∆-=⨯⨯-=2.5 某龙门刨床工作台采用V-M 调速系统。
已知直流电动机60,220,305,1000min N N N N P kW U V I A n r ====，主电路总电阻R=0.18Ω,Ce=0.2V•min/r,求：（1）当电流连续时，在额定负载下的转速降落N n ∆为多少？ （2）开环系统机械特性连续段在额定转速时的静差率N S 多少？（3）若要满足D=20,s ≤5%的要求，额定负载下的转速降落N n ∆又为多少? 解：(1)3050.180.2274.5/min N N n I R Ce r ∆=⨯=⨯= (2) 0274.5(1000274.5)21.5%N N S n n =∆=+=(3) [(1)]10000.05[200.95] 2.63/min N n n S D s r ∆=-=⨯⨯=2.6 有一晶闸管稳压电源，其稳态结构图如图所示，已知给定电压*8.8u U V =、比例调节器放大系数2P K =、晶闸管装置放大系数15S K =、反馈系数γ=0.7。
《电力拖动自动控制系统》(第四版)习题答案知识分享
《电力拖动自动控制系统》(第四版)习题答案n 《电力拖动自动控制系统—运动控制系统》习题2-2 调速系统的调速范围是 1000~100r/min ，要求静差率 s=2%，那么系统允许的稳态速降是 多少？解：系统允许的稳态速降∆n N = sn min (1 − s )= 0.02 ×100 (1 − 0.02) = 2.04(rmin )2-5 某龙门刨床工作台采用晶闸管整流器-电动机调速系统。
已知直流电动机 P N = 60kW ，U N = 220V ， I N = 305 A ， n N = 1000 r min ， 主 电 路 总 电 阻 R = 0.18Ω ，C e = 0.2V • min r ，求：（1）当电流连续时，在额定负载下的转速降落 ∆n N 为多少？（2）开环系统机械特性连续段在额定转速时的静差率 s N 多少？ （3）额定负载下的转速降落 ∆n N 为多少，才能满足 D = 20, s ≤ 5% 的要求。
解：（1）当电流连续时，在额定负载下的转速降落∆n N = I N R = 305 × 0.18= 274.5(r min )C e0.2 （2）开环系统机械特性连续段在额定转速时的静差率s N =N∆n N+ ∆n N = 274.5≈ 0.215 = 21.5% 1000 + 274.5 （3）额定负载下满足 D = 20, s ≤ 5% 要求的转速降落∆n N =n N sD (1 − s )= 1000 × 0.05 20 × (1 − 0.05)≈ 2.63(r min )UN 解：（1）C e =−IdRanN= 220 −12.5 ×1.5 = 0.1341V ⋅min/ r1500∆nop =RI NCe=12.5 ×(1.5 +1.0 +0.8)0.1341= 307.6r / min（2）∆n =n N s ≤ 1500×0.1 =8.33r / min cl D(1 −s) 20 × (1 −0.1)（3）∆nop307.6（4）闭环系统的开环放大系数为K =−1=−1= 35.93∆nclK8.3335.93运算放大器所需的放大倍数K p=Ksα / Ce==13.7735 ×0.01 / 0.1341解：R = 4.8Ω R s / R = 0.3125 <1 / 3图见 49 页2-12 有一晶闸管-电动机调速系统，已知：电动机 P N = 2.8kW ，U N = 220V ， I N = 15.6 A ， n N = 1500 r min ， R a = 1.5Ω ，整流装置内阻 R rec = 1Ω ，电枢回路电抗器电阻 R L = 0.8Ω ， 触发整流环节的放大倍数 K s = 35 。
[修订]电力拖动自动控制系统--运动控制系统_第四版_复习题_考试题目 (1)
![[修订]电力拖动自动控制系统--运动控制系统_第四版_复习题_考试题目 (1)](https://img.taocdn.com/s3/m/12af2c9cfd0a79563c1e7291.png)
1弱磁控制时电动机的电磁转矩属于恒功率性质只能拖动恒功率负载而不能拖动恒转矩负载。
（Ⅹ）2采用光电式旋转编码器的数字测速方法中，M法适用于测高速，T法适用于测低速。
（√）3只有一组桥式晶闸管变流器供电的直流电动机调速系统在位能式负载下能实现制动。
（√）4直流电动机变压调速和降磁调速都可做到无级调速。
（√）5静差率和机械特性硬度是一回事。
（Ⅹ）6带电流截止负反馈的转速闭环系统不是单闭环系统。
（Ⅹ）7电流—转速双闭环无静差可逆调速系统稳态时控制电压U k的大小并非仅取决于速度定 U g*的大小。
（√）8双闭环调速系统在起动过程中，速度调节器总是处于饱和状态。
（Ⅹ）9逻辑无环流可逆调速系统任何时候都不会出现两组晶闸管同时封锁的情况。
（Ⅹ）10可逆脉宽调速系统中电动机的转动方向（正或反）由驱动脉冲的宽窄决定。
（√）11双闭环可逆系统中，电流调节器的作用之一是对负载扰动起抗扰作用。
（Ⅹ）与开环系统相比，单闭环调速系统的稳态速降减小了。
（Ⅹ）12α=β配合工作制的可逆调速系统的制动过程分为本组逆变和它组制动两阶段（√）13转速电流双闭环速度控制系统中转速调节为PID调节器时转速总有超调。
（Ⅹ）14 电压闭环相当于电流变化率闭环。
（√）15 闭环系统可以改造控制对象。
（√）16闭环系统电动机转速与负载电流（或转矩）的稳态关系，即静特性，它在形式上与开环机械特性相似，但本质上却有很大的不同。
17直流电动机弱磁升速的前提条件是恒定电动势反电势不变。
（√）18 直流电动机弱磁升速的前提条件是恒定电枢电压不变。
（Ⅹ）19电压闭环会给闭环系统带来谐波干扰，严重时会造成系统振荡。
（√）20对电网电压波动来说，电压环比电流环更快。
（√）二选择题1直流双闭环调速系统中出现电源电压波动和负载转矩波动时，（ A）。
A ACR抑制电网电压波动，ASR抑制转矩波动B ACR抑制转矩波动，ASR抑制电压波动C ACR 放大转矩波动，ASR抑制电压波动D ACR放大电网电压波动，ASR抑制转矩波动3与机组相比，相控整流方式的优点是（A 、B 、C 、D ），缺点是（ E 、F ）。
电力拖动自动控制系统--运动控制系统--第四版--模拟试题
一、选择题1．转速电流双闭环调速系统中的两个调速器通常采用的控制方式是A．PID B．PI C．P D．PD2．静差率和机械特性的硬度有关，当理想空载转速一定时，特性越硬，则静差率A．越小B．越大C．不变D．不确定3．下列异步电动机调速方法属于转差功率消耗型的调速系统是A．降电压调速B．串级调速C．变极调速D．变压变频调速4．可以使系统在无静差的情况下保持恒速运行，实现无静差调速的是A．比例控制B．积分控制C．微分控制 D．比例微分控制5．控制系统能够正常运行的首要条件是A．抗扰性B．稳定性C．快速性D．准确性6．在定性的分析闭环系统性能时，截止频率ωc越低,则系统的稳定精度A?A．越高B．越低C．不变D．不确定7．常用的数字滤波方法不包括A．算术平均值滤波B．中值滤波C．中值平均滤波D．几何平均值滤波8．转速电流双闭环调速系统中电流调节器的英文缩写是A．ACR B．AVR C．ASR D．ATR 9．双闭环直流调速系统的起动过程中不包括A．转速调节阶段B．电流上升阶段C．恒流升速阶段D．电流下降阶段10．三相全波整流电路的平均整流电压为2.34U2cosA．B．C．D．11．下列不属于双闭环直流调速系统启动过程特点的是A．饱和非线性控制B．转速超调C．准时间最优控制D．饱和线性控制12．下列交流异步电动机的调速方法中，应用最广的是A．降电压调速B．变极对数调速C．变压变频调速D．转子串电阻调速13．SPWM技术中，调制波是频率和期望波相同的A．正弦波B．方波C．等腰三角波D．锯齿波14．下列不属于异步电动机动态数学模型特点的是A．高阶B．低阶C．非线性D．强耦合15．在微机数字控制系统的中断服务子程序中中断级别最高的是A．故障保护B．PWM生成C．电流调节D．转速调节16．比例微分的英文缩写是A．PI B．PD C．VR D．PID17．调速系统的静差率指标应以何时所能达到的数值为准A．平均速度B．最高速C．最低速D．任意速度18．下列异步电动机调速方法属于转差功率馈送型的调速系统是A．降电压调速B．串级调速C．变极调速D．变压变频调速19．在定性的分析闭环系统性能时，截止频率ωc越高,则系统的稳定精度A．越高B．越低C．不变D．不确定20．采用旋转编码器的数字测速方法不包括A．M法B．T法C．M/T法D．F法21．转速电流双闭环调速系统中转速调节器的英文缩写是A．ACR B．AVR C．ASR D．ATR22．下列关于转速反馈闭环调速系统反馈控制基本规律的叙述中，错误的是A．只用比例放大器的反馈控制系统，其被调量仍是有静差的B．反馈控制系统可以抑制不被反馈环节包围的前向通道上的扰动C．反馈控制系统的作用是：抵抗扰动、服从给定D．系统的精度依赖于给定和反馈检测的精度23．笼型异步电动机变压变频调速系统中基频以下调速，下列哪种方式控制性能最好A．恒Er/ω1制B．恒控制C．恒控制D．恒控制24．SPWM技术中，载波是频率比期望波高得多的A．正弦波B．方波C．等腰三角波D．锯齿波25．下列不属于交流异步电动机动态数学模型特点的是A．高阶B．线性C．非线性D．强耦合26．在微机数字控制系统的故障保护中断服务子程序中，工作程序正确的是A．显示故障原因并报警——分析判断故障——封锁PWM输出——系统复位B．显示故障原因并报警——封锁PWM输出——分析判断故障——系统复位C．封锁PWM输出——分析判断故障——显示故障原因并报警——系统复位D．分析判断故障——显示故障原因并报警——封锁PWM输出——系统复位27．正弦波脉宽调制的英文缩写是A．PID B．PWM C．SPWM D．PD28．转速负反馈调速系统的静特性方程中K的表达式为(Kp*Ks*α)/CeA．B．C．D．29．采用比例积分调节器的闭环调速系统一定属于A．无静差调速系统B．有静差调速系统24．无静差直流调速系统的实质是调节器包含比例积分环节。
