单片机原理实用教程总复习

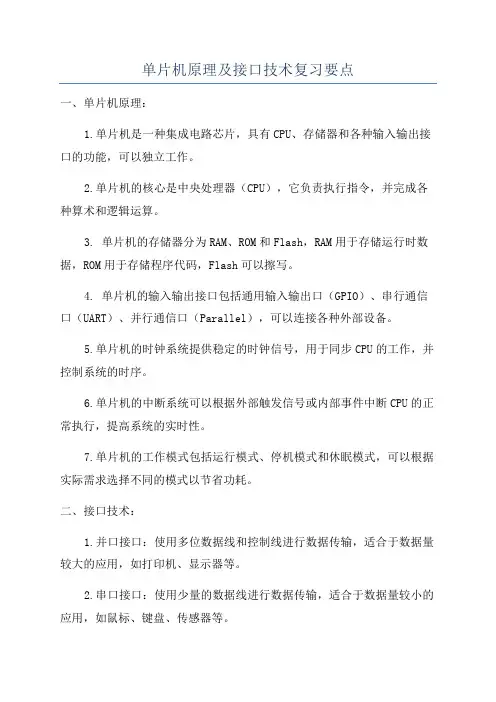

单片机原理及接口技术复习要点
单片机原理及接口技术复习要点一、单片机原理：1.单片机是一种集成电路芯片，具有CPU、存储器和各种输入输出接口的功能，可以独立工作。
2.单片机的核心是中央处理器（CPU），它负责执行指令，并完成各种算术和逻辑运算。
3. 单片机的存储器分为RAM、ROM和Flash，RAM用于存储运行时数据，ROM用于存储程序代码，Flash可以擦写。
4. 单片机的输入输出接口包括通用输入输出口（GPIO）、串行通信口（UART）、并行通信口（Parallel），可以连接各种外部设备。
5.单片机的时钟系统提供稳定的时钟信号，用于同步CPU的工作，并控制系统的时序。
6.单片机的中断系统可以根据外部触发信号或内部事件中断CPU的正常执行，提高系统的实时性。
7.单片机的工作模式包括运行模式、停机模式和休眠模式，可以根据实际需求选择不同的模式以节省功耗。
二、接口技术：1.并口接口：使用多位数据线和控制线进行数据传输，适合于数据量较大的应用，如打印机、显示器等。
2.串口接口：使用少量的数据线进行数据传输，适合于数据量较小的应用，如鼠标、键盘、传感器等。
3.SPI接口：使用一根时钟线和三根数据线进行数据传输，支持全双工通信，适合于短距离高速传输。
4.I2C接口：使用两根线进行数据传输，一个为时钟线，一个为数据线，适合于连接多个设备的应用。
B接口：是一种通用的串行总线接口，可以连接各种外部设备，如键盘、鼠标、摄像头等。
6. Ethernet接口：用于连接局域网，支持高速数据传输和远程通信。
7.脉冲接口：利用脉冲信号进行数据传输，适用于长距离传输，如计数器、编码器等。
三、复习要点：1.掌握单片机的基本原理、系统组成和工作模式。
2.理解单片机的存储器结构和存储器管理。
3.熟悉单片机的时钟系统及其时序控制。
4.了解单片机的输入输出接口的功能和使用方法。
5.掌握并口接口、串口接口、SPI接口、I2C接口等接口的基本原理和应用。
6. 理解USB接口和Ethernet接口的工作原理和应用。
单片机原理及应用复习内容
单片机原理及应用复习内容单片机原理及应用复习内容第1章复习内容1. 微处理器、微计算机、微处理机、CPU、单片机、嵌入式处理器它们之间有何区别？答：微处理器、微处理机和CPU它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。
而微计算机、单片机它们都是一个完整的计算机系统，单片机是集成在一个芯片上的用于测控目的的单片微计算机。
2. AT89S51单片机相当于MCS-51系列单片机中的哪一型号的产品？“S”的含义是什么？答：相当于MCS-51系列中的87C51，只不过是AT89S51芯片内的4K字节Flash 存储器取代了87C51片内的4K字节的EPROM。
3. 单片机可分为商用、工业用、汽车用以及军用产品，它们的使用温度范围各为多少？答：商用：温度范围为0～+70℃；工业用：温度范围为-40～+85℃；汽车用：温度范围为-40～+125℃；军用：温度范围为-55～+150℃。
4. 解释什么是单片机的在系统编程（ISP）与在线应用编程（IAP）。
答：单片机的在系统编程ISP（In System Program），也称在线编程，只需一条与PC机USB口或串口相连的ISP下载线，就可把仿真调试通过的程序代码从PC机在线写入单片机的Flash存储器内，省去了编程器。
在线应用编程（IAP）就是可将单片机的闪存内的应用程序在线修改升级。
5. 什么是“嵌入式系统”? 系统中嵌入了单片机作为控制器，是否可称其为“嵌入式系统”?答：广义上讲，凡是系统中嵌入了“嵌入式处理器”，如单片机、DSP、嵌入式微处理器，都称其为“嵌入式系统”。
但多数人把“嵌入”嵌入式微处理器的系统，称为“嵌入式系统”。
目前“嵌入式系统”还没有一个严格和权威的定义。
目前人们所说的“嵌入式系统”，多指后者。
6. 嵌入式处理器家族中的单片机、DSP、嵌入式微处理器各有何特点？它们的应用领域有何不同？答：单片机体积小、价格低且易于掌握和普及，很容易嵌入到各种通用目的的系统中，实现各种方式的检测和控制。
【大学课件】单片机原理与应用总复习
⑥相对寻址 eg： SJMP $
⑦位寻址
eg： MOV C，7FH
ppt课件
14
数据传送指令
内部数据传送指令 MOV 注意不能在Rn之间传送 外部RAM 与内部数据传送指令 MOVX
MOVX A , @DPTR MOVX A , @Ri MOVX @DPTR , A MOVX @Ri , A ROM与内部数据传送指令 MOVC MOVC A , @A+DPTR MOVC A , @A+PC
ppt课件
11
8051访问外部存储器的指令时序：
1、8051对外部ROM的读操作过程： MOVC A，@A+DPTR；A←（A+DPTR）=x 使用到ALE地址锁存、PSEN选通ROM。
2、8051对外部RAM的写操作过程： MOVX @DPTR，A；x->2050H 使用到ALE地址锁存、/WR=0，/RD=1；
0组
00H
6
RS1
RS0
寄存器组 片内RAM地址 通用寄存器名称
0
0
0组
00H~07H
R0~R7
0
1
1组
08H~0FH
R0~R7
1
0
2组
10H~17H
R0~R7
0
1
3组
18H~1FH
R0~R7
上电后，默认使用的是哪一组工作寄存器？地址是多 少？如果要更改工作寄存器的地址，使用什么寄存器、 什么指令？
AC F0
RS1 RS0 OV
ppt课件
-P
3
存储器结构--ROM
单片机的存储器 有ROM、RAM之分；还有片内、片外之分
8051的内部ROM 4K B；
单片机原理复习提纲
单片机原理与应用复习提纲第1章绪论1. 进制转换2. 原码、反码、补码第2章80C51系列单片机基本结构及原理80C51系列单片机中PC的位数为16位，可以对64KB（=216B）的程序存储器单元进行寻址。
80C51系列单片机的时序单位有4个：震荡周期、状态周期、机器周期、指令周期。
各周期的计算方法。
单片机引脚：ALE、RESET、EA、PSENALE：地址所存。
EA高电平：访问程序存储器时先内后外。
EA低电平：访问程序存储器时只访问外部。
PSEN：访问程序存储器时的信号。
时钟信号两种方式：内部时钟方式；外部时钟方式三总线：地址总线AB、数据总线DB、控制总线CB51系列单片机在物理上有4个存储空间：●片内程序存储器（4KB）---- 0000H~0FFFH●片外程序存储器（扩展64KB）---- 0000H~0FFFH,1000H~FFFFH●片内数据存储器（128B）---- 00H~7FH●片外数据存储器（扩展64KB）---- 0000H~FFFFH程序存储器有6个单元具有特殊功能。
●0000H：是所有执行程序的入口地址，8051复位后，PC指向此处，CPU总是从0000H单元开始执行程序。
●0003H-000AH：外部中断0入口。
●000BH-0012H：定时器0溢出中断入口。
●0013H-001AH：外部中断1入口。
●001BH-0022H：定时器1溢出中断入口。
●0023H-002AH：串行口中断入口。
使用时，通常在这些入口地址处存放一条绝对跳转指令，使程序跳转到用户安排的中断程序起始地址。
数据存储器：（1）片内128BRAM，从00～1FH安排了4组通用寄存器也称为工作寄存器，每组占用8个字节，记为R0～R7。
在某一时刻，CPU只能使用其中一组工作寄存器，工作寄存器组的选择由程序状态字寄存器PSW中RS1、RS0两位确定。
PSW的RS1、RS0 决定当前工作寄存器组号：寄存器0组：地址00H~07H；寄存器1组：地址08H~0FH；寄存器2组：地址10H~17H；寄存器3组：地址18H~1FH。
《单片机原理及应用》复习指南(移通)
《单片机原理及应用》复习指南第一部分：应试篇第一章1、（单片微型计算机）单片机又叫（微控制器），又叫（嵌入式控制器）。
2、单片机与普通计算机的不同之处在于其将（CPU ）（存储器）和（I/O 口）三部分通过内部（总线）连接并集成于一块芯片上。
第二章1、AT89S51单片机片内功能部件组成：(1)8位微处理器(CPU)；(2)数据存储器(128B RAM)；(3)程序存储器(4KB Flash ROM)；(4)4个8位可编程并行I/O 口(P0口～P3口)；(5)1个全双工异步串行口；(6)2个16位定时器/计数器；(7)1个中断系统，5个中断源，2个优先级；(8)26个特殊功能寄存器(SFR ）；(10)1个看门狗定时器。
2、当EA 脚接高电平(接1)时，在PC 值不超出0FFFH （即不超出片内4KB Flash 存储器的地址范围）时，单片机读片内程序存储器（4KB ）中的程序，但PC 值超出0FFFH （即超出片内4KB Flash 地址范围）时，将自动转向读片外60KB （1000H-FFFFH ）程序存储器空间中的程序；接低电平(接0/接地)时，只读外部的程序存储器中的内容,读取的地址范围为0000H ～FFFFH ，片内的4KB Flash 程序存储器不起作用。
3、1个机器周期等于12个时钟振荡周期。
4、表中5个中断源的中断入口地址5、地址为20H ～2FH 的16个单元的128位可进行位寻址，也可以进行字节寻址；地址为30H ～7FH 的单元为用户RAM 区，只能进行字节寻址。
6、AT89S51在RAM 和SFR 中共有211个可位寻址，其中128个处于片内RAM 字节地址20H ～7FH 单元中，其余83个可寻址位分布在特殊功能寄存器SFR 中（可被位寻址寄存器11个，共位地址88个，其中5个未用）。
所有能位寻址一定能字节寻址，而字节寻址不一定位寻址！7、位地址00H ～7FH 对应字节地址20H ～2FH ，位地址中8位分别对应字节地址的一个字节。
单片机原理与应用总复习P44
2006H
36
2007H
49
2008H
64
2009H
81
16
堆栈操作指令
• 先进后出、后进先出 • PUSH direct ；SP←SP+1，(SP) ← (direct) • POP direct ；(SP) → (direct), SP←SP-1
17
算术运算指令
移位指令
• ADD、ADDC、SUBB
eg： MOV C，7FH
14
数据传送指令
内部数据传送指令 MOV 注意不能在Rn之间传送 外部RAM 与内部数据传送指令 MOVX
MOVX A , DPTR MOVX A , Ri MOVX DPTR , A MOVX Ri , A ROM与内部数据传送指令 MOVC MOVC A , A+DPTR MOVC A , A+PC
– 特点：都是以A作为第一操作数。
RR、RL、RRC、RLC、 SWAP
– 影响PSW标志位。
– 只能是8位二进制数据的运算。 特点：
• INC、DEC
1. 只有循环移位。
• MUL AB ；A*B=BA 形成标 2. 目的操作数都在A中。
志
• DIV
AB ；A÷B=A…B
逻辑运算指令
3. 单操作数指令
8051的内部ROM 4K B；
8031没有内部ROM。
1. 如果使用8051，/EA引脚如 何连接？如果片内ROM用 完了怎么办？也就是说当 PC值为多少的时候，会转 到片外ROM执行？
2. 内部ROM和外部ROM的 最大寻址空间多大？决定 于哪个寄存器？
4
存储器部分—片内RAM
8051片内RAM 128字节（地址00-7FH），片外 RAM 可扩展64KB（地址0000H-FFFFH）。共同占 用部分访问时用MOV和MOVX指令区别。 片内RAM分为：(1）工作寄存器区（00H-1FH）4组 R0-R7
单片机原理及应用知识点复习精编
单片机原理及应用知识点复习精编一、单片机的基本原理单片机的基本原理是指通过摩尔定律，将中央处理单元（CPU）、存储器和输入输出设备集成到一块芯片上。
其基本组成部分包括：CPU、存储器、定时器/计数器、输入输出端口、通信接口等。
单片机可以实现数据的输入输出、计算处理、控制运行等功能。
二、单片机的常见知识点复习1.单片机的指令系统：包括指令的格式、指令的功能、指令的执行周期等。
常见指令有数据传送指令、算术指令、逻辑指令、跳转指令等。
2.单片机的寄存器：包括通用寄存器、状态寄存器、程序计数器、堆栈指针等。
其中，通用寄存器用于存放运算数据，状态寄存器用于存放运算结果和标志位。
3.单片机的输入输出端口：包括并行输入输出端口和串行输入输出端口。
并行输入输出端口可同时输入输出多位数据，串行输入输出端口适用于需要高速通信的场景。
4.单片机的定时器/计数器：用于产生精确的时间延迟或实现定时、计数等功能。
定时器可用于产生中断信号，计数器可用于计数外部事件。
5.单片机的中断系统：包括外部中断和内部中断。
外部中断用于处理外部事件的优先级，内部中断用于处理操作系统任务的切换和管理。
6.单片机的存储器结构：包括随机存储器（RAM）、只读存储器（ROM）和闪存等。
RAM用于存放变量和暂存数据，ROM用于存放程序代码和常量数据。
三、单片机的应用单片机广泛应用于各个领域，包括工业控制、通信、仪器仪表、家电等。
以下是一些单片机的应用案例：1.工业自动化控制系统：单片机作为控制单元，实现对生产过程的监控和控制，可用于各种工业生产线的自动化控制。
2.电子秤：单片机通过采集传感器信号，并进行数据处理，实现对重量的测量和显示。
3.空调控制系统：单片机通过采集环境温度和湿度传感器信号，实现空调的温度调节和风速控制等功能。
4.智能家居系统：单片机作为智能家居的中控单元，通过与各种家电设备的通信，实现对家庭设备的远程控制。
5.车载电子系统：单片机作为车载电子系统的控制核心，可实现对车辆的信息显示、安全控制、娱乐系统控制等功能。
(完整word版)单片机原理及接口技术复习要点
单片机原理及接口技术复习要点第一章：微机基础知识1.微处理器：小型计算机或微型计算机的控制和处理部分。
主要包括运算器和控制器。
2.存储器：微机内部的存储器，主要包括ROM ：只读存储器；RAM ：读写存储器；EPROM ：可擦写可编程只读存储器。
3.程序计数器：用于存放下一条指令所在单元的地址的地方。
通常又称为指令地址计数器。
4.单片机：将微处理器，一定容量的RAM 和ROM 以及I/O 口，定时器等电路集成在一块芯片上构成的单片微型计算机。
intel 公司1976年推出的MCS -48系列8位单片机。
1980年推出MCS -51系列高档8位单片机。
第二章：89C51/S51单片机的硬件结构和原理1..C51/S51单片机内部结构：CPU 是单片机的核心，是单片机的控制和指挥中心，由运算器和控制器等部件组成；存储器，含有ROM(地址为000H 开始)和RAM （地址为00H~7FH ）；I/O 接口：四个与外部交换信息的8位并行接口，即P0~P3.2.PP V /EA 引脚：外部程序存储器地址允许输入端/固化编程电压输入端；当引脚接高电平时CPU 只访问Flash ROM 并执行内部程序存储器中的指令；当引脚接低电平(接地)时，CPU 只访问片外ROM 并执行片外程序存储器中的指令。
3.P0端口：P0端口是一个漏极开路的准双向I/O 端口，作输入口使用时要先写1，这就是准双向的含义，作输出口时接上拉电阻。
P1端口：是一个带有内部上拉电阻的8位双向I/O 端口。
4.访问指令：CPU 访问片内，片外ROM 指令用MOVX ；访问片外RAM 用MOVX ；访问片内RAM 用MOV 。
5.低128字节RAM 区：分为通用工作区，可位寻址区，通用工作寄存器区。
6.堆栈：在片内RAM 中专门开辟出来的一个区域，数据的存取是以先进后出的结构方式处理的。
7.时钟发生器：是一个2分频的触发器电路，它将震荡气的信号频率f ocs 除以2，向CPU 提供两相时钟信号P1和P2。
单片机原理及应用总结归纳知识点汇总(复习)
精心整理单片机原理及应用知识点汇总一、填空题1、单片机是将微处理器、一定容量的RAM和ROM以及?? I/O?? 口、定时器等电路集成在一块芯片上而构成的微型计算机。
2、单片机80C51片内集成了???? 4??? KB的FLASH ROM，共有??? 5????个中断源。
3、两位十六进制数最多可以表示??? 256??个存储单元。
4、在80C51中，只有当EA引脚接??? 高??? 电平时，CPU才访问片内的Flash ROM。
5、当CPU访问片外的存储器时，其低八位地址由?? P0??口提供，高八位地址由?? P2?????电平??? 触发方式和???? 边沿??? 触发方式。
18、中断处理过程分为4个阶段，即???中断请求、中断响应、中断服务以及中断返回?。
??19、单片机80C51片内有两个?? 16?? 位的定时/计数器，即T0和T1，它们都有??定时?? 和????计数??? 的功能。
20、单片机80C51的时钟频率为6MHz，若要求定时1ms，定时/计数器工作于模式1，其定时/计数器的初值为FE0CH?。
21、单片机80C51具有????并行???? 通信和????串行???? 通信两种通信方式。
22 、串行通信有??? 同步??通信和??? 异步??? 通信两种通信方式。
23、在异步通信中，数据的帧格式定义一个字符由4部分组成，即：??起始位?? 、数据位、??奇偶校验位?? 和停止位。
24、串行通信中，为使设备同步工作，需要通信双方有两个共同的要求，一是?? 通信双方必须采用统一的编码方式????? ，二是???? 通信双方必须能产生相同的传送速率????。
25、单片机80C51中的串行通信共有?? 4???种方式，其中方式?? 0??? 是用作同步移位寄存器来扩展I/O口的。
26、设80C51的晶振频率为11.0592MHz，选用定时器T工作模式2作波特率发生器，波特率为2400b/s，且SMOD置0，则定时器的初值为???? F4H????27、键盘可分为???独立连接???式和??矩阵??式两类。
单片机原理复习资料
单片机原理复习资料单片机是一种集成电路，它集成了中央处理器、存储器、输入输出接口和时钟电路等功能模块。
它被广泛应用于各种电子设备中，如家电、汽车电子、通信设备等。
单片机的学习对于电子工程师和计算机科学家来说是非常重要的。
本文将对单片机的原理进行复习，帮助读者加深对单片机工作原理的理解。
单片机的基本结构可以分为四个部分：中央处理器、存储器、输入输出接口和时钟电路。
中央处理器是单片机的核心部分，它负责执行指令和处理数据。
存储器用于存储程序和数据，其中包括只读存储器（ROM）和随机存储器（RAM）。
输入输出接口用于与外部设备进行数据交换，包括输入接口和输出接口。
时钟电路提供时钟信号，用于同步单片机的各个部件。
在单片机的工作过程中，中央处理器首先从存储器中读取指令，然后执行指令，最后将结果存储到存储器或输出到外部设备。
指令由操作码和操作数组成，操作码表示具体的操作，操作数表示操作的对象。
中央处理器根据指令的操作码执行相应的操作，如加法、减法、移位等。
操作数可以是寄存器中的数据、存储器中的数据或外部设备的数据。
存储器是单片机的重要组成部分，它用于存储程序和数据。
只读存储器（ROM）是一种非易失性存储器，其中存储的数据在断电后仍能保持。
ROM中存储了单片机的固件程序，如引导程序和操作系统。
随机存储器（RAM）是一种易失性存储器，其中存储的数据在断电后会丢失。
RAM用于存储程序的临时数据和用户数据。
存储器的容量决定了单片机可以存储的程序和数据的大小，不同的单片机有不同的存储器容量。
输入输出接口是单片机与外部设备进行数据交换的通道。
输入接口用于将外部设备的数据输入到单片机，输出接口用于将单片机的数据输出到外部设备。
输入接口通常包括模拟输入和数字输入两种方式，模拟输入用于接收模拟信号，数字输入用于接收数字信号。
输出接口通常包括模拟输出和数字输出两种方式，模拟输出用于输出模拟信号，数字输出用于输出数字信号。
输入输出接口的设计需要考虑外部设备的特性和单片机的能力。
单片机原理及应用 期末复习资料
单片机原理及应用期末复习资料【单片机原理及应用】单片机（Microcontroller）是一种集成电路芯片，内部集成有中央处理器（CPU）、内存、输入输出接口和各种外设接口等主要组成部分，广泛应用于各种电子设备和系统中。
本文将围绕单片机的原理和应用展开讨论，为期末复习提供资料。
1. 单片机基本原理1.1 单片机架构单片机的架构可以分为哈佛结构和冯·诺依曼结构。
哈佛结构中，程序存储器和数据存储器分开存放，分别有独立的地址总线和数据总线；冯·诺依曼结构则将程序和数据存储在同一个存储器中，共享地址总线和数据总线。
1.2 单片机的工作原理单片机通过运行预先编写好的程序，完成各种功能。
它的工作原理可以概括为：输入设备通过接口与单片机相连，将输入信号转换为数字信号，单片机处理数字信号后，通过输出接口控制外部设备完成相应的操作。
1.3 单片机的指令集和编程语言单片机的指令集是单片机能够理解和执行的命令集合，不同的单片机拥有不同的指令集。
编程语言可以是汇编语言或高级语言，常用的汇编语言有汇编指令和汇编宏指令，高级语言常用的有C语言。
2. 单片机的应用领域2.1 家用电器单片机在家用电器中广泛应用，如洗衣机、空调、冰箱、微波炉等。
通过单片机控制，这些电器设备能够实现智能控制、定时启动和自动保护等功能。
2.2 工业自动化在工业自动化领域，单片机被广泛应用于生产线控制、工艺过程监控、仪器仪表控制等。
单片机通过各种传感器采集数据，并根据预设的控制策略，控制执行机构完成相应操作。
2.3 通讯设备单片机在通讯设备中扮演重要角色，如手机、无线路由器、通讯基站等。
单片机通过控制和处理通讯信号，实现数据的发送和接收、加密解密、网络连接等功能。
2.4 汽车电子单片机在汽车电子领域有广泛应用，如发动机控制单元（ECU）、车载音响系统、车载导航系统等。
单片机通过精密计算和控制，提高汽车性能、安全性和舒适性。
3. 单片机的开发工具3.1 开发环境单片机的开发环境包括集成开发环境（IDE）、编译器、烧录器等。
单片机原理及接口技术复习要点
单片机原理及接口技术复习要点一、单片机原理：1.单片机的定义：单片机是一种集成电路芯片，具有处理器核心、存储器、输入输出接口和时钟电路等功能。
2.单片机的特点：小巧、低成本、低功耗、易编程、易扩展。
3.单片机的组成：-中央处理器（CPU）：负责执行指令和进行运算。
-存储器：包括程序存储器（ROM）和数据存储器（RAM）。
-输入输出（I/O）接口：用于和外部设备进行数据交互。
-时钟电路：提供计时和同步信号。
4.单片机的工作原理：根据存储在ROM中的程序指令进行运算和控制，通过输入输出接口与外部设备进行数据交互。
二、接口技术：1.串行通信接口：-串行通信定义：通过串行方式发送、接收数据的通信方式，包括同步串行通信和异步串行通信。
-USART（通用同步/异步串行接口）：用于实现串行通信，主要包括波特率发生器和数据传输控制寄存器。
-SPI（串行外设接口）：用于与外部设备进行串行通信，包括主从模式、全双工传输和多主机系统等特点。
-I2C（串行二进制接口）：用于实现系统内部的各个模块之间的串行通信，主要包括总线数据线（SDA）和总线时钟线（SCL）。
2.并行通信接口：-并行通信定义：同时传输多个数据位的通信方式。
-并行输入输出口（PIO）：用于与外部设备进行并行通信，主要包括输入寄存器和输出寄存器。
-扫描输入输出（SIPO）：用于通过一条串行线同时将多个输入信号引入单片机。
3.模数转换接口：-模数转换器（ADC）：将模拟信号转换为数字信号，常用于采集模拟量信号。
-数模转换器（DAC）：将数字信号转换为模拟信号，常用于输出模拟量信号。
4.脉冲宽度调制（PWM）：-脉冲宽度调制定义：通过调节脉冲的宽度来控制信号的幅值的技术。
-PWM的应用：常用于控制电机的转速、控制LED的亮度等。
5.中断技术：-中断定义：当特定事件发生时，暂时中断正常程序的执行，转而执行特定代码，处理事件。
-中断的优先级：可以设置多个中断的优先级，高优先级的中断可以打断低优先级的中断。
单片机原理复习提纲
《单片机原理》复习提纲一单片机的基本概念1、数制转换、计算机的码制（原码、反码、补码）；2、计算机的三总线：地址总线、控制总线、数据总线；3、RAM、ROM的概念；4、堆栈的概念、作用及工作方式；二硬件结构1、8051单片机的主要内部资源；2、什么是机器周期？机器周期与晶振周期的关系？机器周期的时序如何划分？3、8051单片机片内RAM的空间分配；片内RAM地址范围（00－FFH）,最大可扩展容量64K;2. 8051芯片/PSEN引脚是读外部ROM 的选通信号，即该引脚有效时，ROM允许输出。
MCS-51单片机扩展I/O口时将其看做外部RAM 存储器的一个单元，与其统一编址，提供16 位寻址能力，寻址范围是64KB。
4、定时器/计数器功能、工作方式；5、串行通信的帧格式:起始位、数据位、停止位、奇偶校验位；波特率的概念；6、8051单片机的中断源（5个）及优先级；外部中断的触发方式（电平和边沿）；中断处理过程（保护现场、处理中断源请求、恢复现场）。
7.8255A是可编程的I/O口扩展芯片，具有3个8 位并行的可扩展I/O口。
三指令和汇编程序1、8051单片机的7种寻址方式（访问内、外部RAM可用哪些寻址方式）；2、熟练掌握各种指令的功能；掌握伪指令的用法；3、能阅读及编写简单汇编程序，能编写定时器应用程序；四单片机的扩展1、扩展的地址线（P0、P2）、数据线（P0）和控制线；加锁存器74LS373的作用；2、EPROM27××的扩展接口及地址确定；3、RAM芯片6264的扩展接口及地址确定；五单片机C语言编程1．C51语言常用关键字的理解；2、C51数据存储类型与存储空间对应关系3、SFR的C51定义方法4、C51绝对地址访问用法（CBYTE,DBYTE,PBYTE,XBYTE等）5、熟悉简单C51程序编写的一般方法（如定时器、中断等）。
六单片机的接口及应用1、LED的两种扫描显示方式（静态和动态）、LED的接法（共阴和共阳）；单片机键盘有独立式和行列式，其机械抖动时间一般5－10ms;2、LED的接口及编程。
（完整版）单片机原理及应用考试复习知识点
（完整版）单片机原理及应用考试复习知识点单片机原理及应用考试复习知识点第1章计算机基础知识考试知识点:1、各种进制之间的转换（1）各种进制转换为十进制数方法：各位按权展开相加即可。
（2）十进制数转换为各种进制方法：整数部分采用“除基取余法”，小数部分采用“乘基取整法”。
（3）二进制数与十六进制数之间的相互转换方法：每四位二进制转换为一位十六进制数。
2、带符号数的三种表示方法（1）原码：机器数的原始表示，最高位为符号位（0 ‘ +' 1 ‘-'）,其余各位为数值位。
（2）反码：正数的反码与原码相同。
负数的反码把原码的最高位不变，其余各位求反。
（3）补码：正数的补码与原码相同。
负数的补码为反码加1。
原码、反码的表示范围：-127?+127，补码的表示范围：-128?+127。
3、计算机中使用的编码（1） B CD 码：每4位二进制数对应1位十进制数。
（2）ASCII 码：7位二进制数表示字符。
0?9的ASCII 码30H ?39H , A 的ASCII 码 41H , a 的 ASCII 码 61H 。
考试复习题：1、_______________________________________________________________ 求十进制数-102的补码（以2位16进制数表示），该补码为________________________________ ■2、 ______________ 123= ______ B= H 。
3、只有在 _______ 码表示中0的表示是唯一的。
4、真值-0000000B 的反码为____________ ;其补码为________________11、已知某数的 BCD 码为0111 0101 0100 0010则其表示的十进制数值为()+ 1000110B 的反码是 ___________ 10101.101B 转换成十进制数是((A ) 46.625 (B ) 23.625 3D.0AH 转换成二进制数是((A ) 111101.0000101B (C) 111101.101B73.5转换成十六进制数是( (A ) 94.8H(B) 49.8H十进制29的二进制表示为原码(A 11100010B1010111110、-49D 的二进制补码为.()A 11101111B 111011015、 67、 9、 -0110011B 的补码是 )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
辅助进位标志
工作寄存器组选择
5
奇偶校验标志
2．控制器
控制器包括定时控制逻辑、指令寄存器、指令译码器、程序计 数器PC、数据指针DPTR 、堆栈指针SP、地址寄存器和地址缓冲 器等。
它的功能是对逐条指令进行译码，并通过定时和控制电路在规定 的时刻发出各种操作所需的内部和外部控制信号，协调各部分的工 作。 程序计数器PC：用于存放下一条将要执行指令的地址。当一条指 令按PC所指向的地址从程序存储器中取出之后，PC的值会自动增 加，即指向下一条指令。PC不属于特殊功能寄存器，不能被访问。 堆栈指针SP：用来指示堆栈的起始地址。 指令译码器：当指令送入指令译码器后，由译码器对该指令进行译 码，即把指令转变成为所需要的电平信号，CPU根据译码器输出的 电平信号使定时控制电路产生执行该指令所需要的各种控制信号。
18
3.3.1算术运算指令
算术运算指令包括加、减、乘、除法指令，加法指令又分为普 通加法指令、带进位加法指令和加1指令。
1．普通加法指令
ADD ADD ADD ADD
A, Rn ;Rn(n=0-7)为工作寄存器 A, direct ;direct为直接地址单元 A, @Ri ;Ri(i=0-1)为工作寄存器 A, #data ;#data为立即数
2．带进位加法指令 ADDC A, Rn ;Rn(n=0-7)为工作寄存器 3．加1指令 INC A 不影响任何标志。
4．十进制调整指令 DA A 5．带进位减法指令 SUBB A, Rn ;Rn(n=0-7)。指令意义 (A)－(Rn)－(CY)→(A) 6．减1指令 DEC A 7．单字节乘法指令 MUL AB 乘积的低8位存放在累加器A中，高8位存放在寄存器B中。 8．单字节除法指令 DIV AB 商的整数部分存放在累加器A中，余数部分存放在寄存器B中
2
3
4
中中央处理器CPU包含运算器和控制器两大部分。 1．运算器 运算器以算术逻辑单元ALU为核心，加上累加器ACC、寄存器 B 、暂存寄存器TMP和程序状态字寄存器PSW等所组成。 ALU主要用于完成二进制数据的算术和逻辑运算。 累加器ACC工作最为繁忙，因为在进行算术逻辑运算时，ALU 的输入多为ACC的输出，而大多数运算结果也需要送到ACC中。 B寄存器，在作乘除运算时用来存放一个操作数，它也用来存放 乘除运算后的一部分结果 。 程序状态字寄存器PSW，用于存放运算结果的一些特征 进位标志 用户标志 溢出标志
11
第 3 章
指令系统复习
3.1 指令助记符和字节数
指令本身是一组二进制数代码，助记符一般采用有关英文单词 的缩写 。 操作码 740A 指令 2414 MOV A, #0AH ；将十六进制数0AH放入累加器A中
助记符
ADD A, #14H ； 累加器A中的内容与14H相加 操作数
一条指令通常由两部分组成：操作码和操作数。 操作码用来规定这条指令完成什么操作。操作数则表示这条指 令所完成的操作对象，即是对谁进行操作。
第1章 复 习
1.1 8051单片机的特点与基本结构
无片内ROM型 ：8031
8051系列 带片内ROM型
片内掩膜ROM型 ：8051，4k一次编程 片内EPROM型 ：87C51，4k 片内EEROM型 ：89C51，4k, flash
8051单片机的基本组成包括：
．中央处理器CPU，它是单片机的核心，用于产生各种控制信号， 并完成对数据的算术逻辑运算和传送； ．内部数据存储器RAM，用以存放可以读写的数据； ．内部程序存储器ROM，用以存放程序指令或某些常数表格； ．4个8位的并行I/O接口P0, P1, P2和P3，每个口都可以用做输入 或者输出； ．内部时钟，但晶体和微调电容需要外接，振荡频率可以高达 40M HZ.
2.1集成环境ISIS
Proteus软件包提供一种界面友好的人机交互式集成环境ISIS， 其设计功能强大，使用方面。 ISIS在Windows环境下运行，它的主界面，由下拉菜单、快捷 工具栏、预览窗口、原理图编辑窗口、元器件列表窗口等组成。 File菜单：包括常用的文件功能，如创建一个新设计、打开己有设 计、保存设计、导入／导出文件、打印设计文档等。 View菜单：包括是否显示网格、设置网格间距、缩放原理图、显示 与隐藏各种工具栏等命令。 Edit菜单：包括撤销／恢复操作、查找与编辑、剪切、复制、粘贴 元器件、设置多个对象的层叠关系等命令。
9
第2章
Proteus快速入门
英国Labcenter公司推出的Proteus软件采用虚拟仿真技术，很 好地解决了单片机及其外围电路的设计和协同仿真问题 。 该软件已有近20年的历史，它针对单片机应用，可以直接在 虚拟模型上进行软件编程和虚拟仿真，配合虚拟示波器、逻辑分 析仪等，用户能看到单片机系统运行后的输入输出效果。
MOVC A, @A+PC MOVC A, @A+DPTR
7．字节交换指令 XCH A, Rn ;n=0-7 8．半字节交换指令 XCHD A, @Ri ;i=0或1 将累加器A的低4位内容和R (i) 的低4位内容相互交换。 23
3.3.4控制转移指令 1．无条件短跳转指令 AJMP addrll 这是2K字节范围内的无条件跳转指令。 2．相对转移指令 SJMP rel 执行时跳转至(PC)+ rel+2。因此转移的目标地址可以在这条指 令前128个字节到后127个字节之间。 3．长跳转指令 LJMP addr16 4．散转指令 JMP @A+DPTR
P0.0-P0.7 (39-32)：双向I/O口P0。其第二功能是在访问外部存储器 时，可分时用做低8位地址和8位数据线。P0口能以吸收电流的方式 驱动8个LS型TTL负载。
P1.0-P1.7 (1-8)：双向I/O口P1。 P1口能驱动（吸收或输出电流）4 个LS型TTL负载。在8052单片机中，P1.0还用作定时器2的计数触 发输入端T2， P1.1还用作定时器2的外部控制端T2EX。
17
3.3指令分类详解
8051单片机共有111条指令，按指令功能可分为算术运算指令、 逻辑运算指令、数据传送指令、控制转移指令及位操作指令等5大 类。 ⑴算术运算类指令（24条）；
⑵逻辑运算类指令（25条） ；
⑶数据传送类指令（28条） ； ⑷ 控制转移类指令(17 条)； ⑸ 布尔操作（位）类指令（l ;(A)=0时转移 JNZ rel ;(A)#0时转移 JC rel ;CY=1时转移 JNC rel ;CY=0时转移 JB bit,rel ;(bit)=1时转移 JNB bit,rel ;(bit)=0时转移 JBC bit,rel ;(bit)=1时转移，并清“0" bit 位 6．比较不相等转移指令： CJNE A, direct, rel 这组指令的功能是比较前面两个操作数的大小，如果它们的值 不相等则转移。 影响进位标志：如果第一操作数（无符号整数）小于第二操作数 （无符号整数），则置“1‖进位标志CY。 7．减1不为0转移指令 DJNZ Rn, rel ;n=0-7 这组指令把源操作数（Rn, direct）的内容减1，并将结果回送到源 操作数中去。如果相减的结果不为0则转移。 25
21
4．逻辑异或指令 XRL A, Rn
3.3.3数据传送指令
8051单片机的存储器区域可分为如下3个部分，即： 程序存储器 0000H-FFFFH 内部RAM 00H-FFH 外部RAM/IO区 0000H-FFFFH 对于程序存储器ROM，只能通过变址寻址方式采用MOVC指令 访问。
外部数据存储器RAM只能通过间接寻址方式用MOVX指令访问。 1．数据传送到累加器A的指令 MOV MOV MOV MOV A, Rn ;n=0-7 A, direct A, @Ri ;i=0或1 A, #data
这组指令的功能是将累加器A的内容与第二操作数的内容相加， 结果送回到累加器A中。 在执行加法的过程中，如果位7有进位，则置“1‖进位标志CY， 否则清“0‖ CY。如果位3有进位，则置“1‖辅助进位标志AC。如 果位6有进位而位7没有进位，或者位7有进位而位6没有进位，则置 “1‖溢出标志OV，否则清“0‖ OV。 19
16
3.2 寻址方式
目的字节
所谓寻址，就是寻找操作数据的地址。 例如：MOV A, R0 所谓寻址方式就是通过确定操作数据所在的地址把操作数据提 取出来的方法。 源字节 在8051单片机中，有7种寻址方式： 1．寄存器寻址 2．直接寻址 3．立即寻址 4．寄存器间接寻址 5．变址寻址 6．相对寻址 7．位寻址
15
3.三字节指令则是一个字节的操作码，两个字节的操作数。操作数 可以是数据，也可以是地址，因此，可能有四种情况： 操作码 操作码 操作码 操作码 立即数 地 址 立即数 地 址 立即数 立即数 地 址 地 址 MOV DPTR, #1234H ANL direct, #data
8051单片机共有17条三字节指令，只占全部指令的15%。一般 而言，指令的字节数越则其执行速度越快，从这个角度来说，8051 单片机的指令系统是比较合理的。
13
在8051单片机中，对于不同的指令，指令的字节数不相同。 8051单片机有单字节，双字节或三字节指令。
1、 单字节指令：指令只有一个字节，操作码和操作数同在一
个字节中。在80C51系列的指令系统中，共有49条单字节指令。
（1）单字节指令中既包含操作码信息，也包含操作数信息。 例如数据指针加1指令：INC DPTR，由于操作的内容和对象 都很明确，故不必再加操作数字节，其指令码为： 10100011 （2）用一个字节中的几位来表示操作数或操作数所在的位置。 如 MOV A，Rn 指令机器码为单字节 11101rrr ，其中rrr可表 示为000～111，分别代表R0～R7 操作码+地址码
6
1.2 8051单片机的存储器结构
