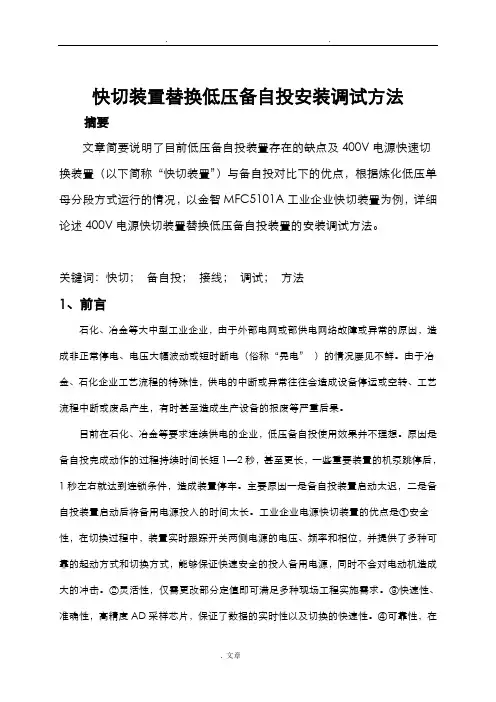

快切装置替换低压备自投安装调试方法

摘要

文章简要说明了目前低压备自投装置存在的缺点及400V电源快速切换装置(以下简称“快切装置”)与备自投对比下的优点,根据北海炼化低压单母分段方式运行的情况,以金智MFC5101A工业企业快切装置为例,详细论述400V电源快切装置替换低压备自投装置的安装调试方法。

关键词:快切;备自投;接线;调试;方法

1、前言

石化、冶金等大中型工业企业,由于外部电网或内部供电网络故障或异常的原因,造成非正常停电、电压大幅波动或短时断电(俗称“晃电”)的情况屡见不鲜。由于

冶金、石化企业工艺流程的特殊性,供电的中断或异常往往会造成设备停运或空转、工艺流程中断或废品产生,有时甚至造成生产设备的报废等严重后果。

目前在石化、冶金等要求连续供电的企业,低压备自投使用效果并不理想。原因是备自投完成动作的过程持续时间长短1—2秒,甚至更长,一些重要装置的机泵跳停后,1秒左右就达到连锁条件,造成装置停车。主要原因一是备自投装置启动太迟,二是备自投装置启动后将备用电源投入的时间太长。工业企业电源快切装置的优点是①安全性,在切换过程中,装置实时跟踪开关两侧电源的电压、频率和相位,并提供了多种可靠的起动方式和切换方式,能够保证快速安全的投入备用电源,同时不会对电动机造成大的冲击。②灵活性,仅需更改部分定值即可满足多种现场工程实施需求。③快速性、准确性,高精度AD采样芯片,保证了数据的实时性以及切换的快速性。④可靠性,在硬件

和软件上均设计了专门的抗干扰措施,其抗干扰性能有充分的保证。

下面以金智MFC5101A快切装置为例,详细讲解快切装置替换低压备自投装置的过程。

2、快切装置参数及低压电力系统主接线方式

2.1、MFC5101A快切装置主要技术指标

MFC5101A有手动起动、保护起动、失压起动、误跳起动、无流起动、逆功率起动等

多种起动方式;有并联、串联和同时切换方式;有快速切换、同期捕捉切换、残压切换、长延时切换等实现方式;切换闭锁功能,其主要技术指标如下表。

表一 MFC5101A主要技术指标

2.2、低压电力系统主接线方式

图1 单母分段方式接线示意图(正常运行)

主要有两种接线方式:一种为单母分段方式;另一种为单母方式。根据北海炼化的接线方式为单母分段方式为例,系统正常运行时,I段母线由1#进线供电,II段母线由2#进线供电,.即1#、2#进线开关(以下简称1DL、2DL)闭合,母联开关(以下简称3DL)断开。当任意一路进线电源失去时,MFC5101A装置均能投入另一侧进线电源。

3、MFC5101A安装调试步骤及方法

3.1、MFC5101A快切装置屏安装就位

MFC5101A快切装置屏安装位置选择在低压进线柜及母联柜就近位置。在切换动作查看快切装置人机界面时,方便同时观察低压进线开关及母联开关的动作情况,另一方面节省线缆连接的长度。快切屏就位后,屏内接地排、屏体金属外壳保证与变电所接地网可靠连接。

图2 MFC5101A快切装置屏安装正视图

3.2、MFC5101A快切装置静态调试

快切屏就位后进行静态调试验证装置及屏内接线的正确性。

3.2.1调试需用主要设备。

①、三相调压器 1台调压范围 0~430V ;

②、万用表 1台。

3.2.2按图接线、核线。

(1)按照MFC5101A模拟量输入接线图接入1、2#母线电压;1#、2#进线电压;1#、2#进线CT电流。

①采样电压(1#进线和I段母线电压由同一段母线的备用抽屉引出;2#进线和II 段母线电压由同一段母线的备用抽屉引出。)

在1D-7和1D-8端子加入电压UAB,模拟1#进线线电压。

在1D-1、1D-3、1D-5端子分别加UA、UB、UC 三相电压模拟I段母线电压。

在1D-16和1D-17端子加入电压UAB,模拟2#进线线电压。

在1D-10、1D-12、1D-14端子分别加UA、UB、UC 三相电压模拟II段母线电压。

②采样电流

用继保测试仪1路电流输出口Ia、Ib、Ic、In接在2D-1、2D-2、2D-3、2D-4端子分别加Ia、Ib、Ic三相电流,模拟1#进线CT电流。

用继保测试仪2路电流输出口Ix、Iy、Iz、In接在2D-7、2D-8、2D-9、2D-10端子分别加Ix、Iy、Iz、In三相电流,模拟2#进线CT电流。

图3 MFC5101A快切装置电压输入接线图

图4 MFC5101A快切装置电流输入接线图

(2)按照MFC5101A开关量输入接线图5接入1DL、2DL、3DL辅助触点。

①在快切屏3D-1和3D-41(1DL状态开入量)、3D-1和3D-42(2DL状态开入量)、3D-1和3D-43(3DL状态开入量)分别接入继电保护测试仪的开关量输出接点,模拟正常运行时的单母分段的开关状态。快切装置切换初始满足条件是:1DL、2DL处于合闸位置,3DL处于分闸位置,即1DL、2DL状态辅助接点为开点,3DL状态为闭点。

②1BK转换开关有“切换1”、“自动”、“切换2”三档位。打到“切换1”就是手动投入1#进线开关切换母联开关(1DL→3DL)。打到“切换2”就是手动投入2#进线开关切换母联开关(2DL→3DL)。打到“自动”就是自动切换投入(1DL→3DL或2DL→3DL)。2BK转换开关“投入”、“退出”两个档位。打到“投入”就是投入快切装置,打到“退出”就是快切装置退出。1A为快切复位按钮,快切动作后按下快切复位。

图5 MFC5101A快切装置开关量输入接线图1

图6 MFC5101A快切装置开关量输入接线图2

(3) MFC5101A开出量接线图。2LP、4LP、5LP压板连接上,使用万用表测量4D-2和4D-6、4D-9和4D-13、4D-15和4D-18,即可测得跳1DL、2DL开出量,合3DL开出量是否有输出。

图7 MFC5101A快切装置开出量接线图

3.2.3定值设定

表二 MFC-5101A定值表
