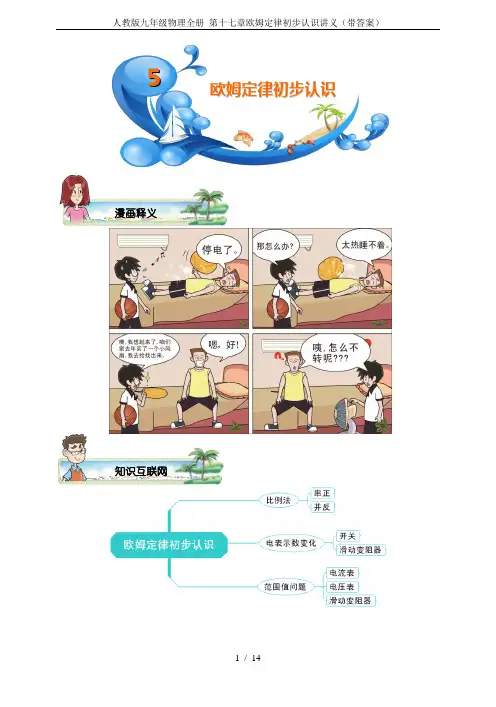

人教版九年级物理全册 第十七章欧姆定律初步认识讲义(带答案)
人教版九年级物理全册 第十七章欧姆定律初步认识讲义（带答案）漫画释义知识互联网5欧姆定律初步认识—电流电压电阻电阻关系串正并反：串联I 一定，1122U R U R =； 并联U 一定，1221I RI R =． 注意：解题时看好前提，选择对应的比例式．【例1】 把R 1、R 2两电阻串联接在电路中，若电源电压为12伏，R 1=3R 2，则各电阻上的电压U 1= 伏，U 2= 伏．【答案】 9 3【例2】 两个定值电阻R 1：R 2=2：3，将它们并联接在一个电源上，通过它们的电流强度之比I 1：I 2为______，它们两端的电压之比U 1：U 2为______．【答案】 3:2；1:1【例3】 R 1=3R 2，并联接在电路中，若干路电流为2安，则通过R 1的电流I 1= 安，通过R 2的电流I 2= 安．【答案】 0.5 1.5【例4】 如图所示的电路，3R 1=2R 2，电源电压不变，当开关S 闭合时，设流过R 1的电流为I 1，流过干路的电流为I ，I 1:I 为（ ）A ．2:3B ．3:5C ．3:2D ．5:3【答案】 B【例5】 如图所示，当开关闭合时，L 1、L 2均正常发光，学生电流表A 1和A 2 的指针偏转角度模块一 比例法知识导航夯实基础能力提升人教版九年级物理全册 第十七章欧姆定律初步认识讲义（带答案） 相同，那么L 1和L 2两灯的电阻R 1、R 2的关系是R 1:R 2=________．【答案】 1:41．明确电路的连接方式和各元件的作用 2．认清滑动变阻器的连入阻值 3．弄清电路图中电表测量的量4．了解电路的总电阻怎样变化，分析总电流的变化情况． 5．最后综合得出电路中电表示数的变化情况． 串：局部——整体——局部（==R R I U I R U U U ↑⇒↑⇒↓⇒↓↑↓⇒↑↓-↓↑滑滑总总定总定定（）（）（）（）） 并：U 一般不变，定值电阻所在支路I 一般不变.【例6】 小明观察了市场上的测重仪后，设计了如图四个电路（R 是定值电阻，R 1是滑动变阻器）.可以测量人体重的电路是（ ）【答案】 A【例7】 如图所示是一种自动测定油箱内油面高度的装置，R 是转动式变阻器，它的金属滑片P是杠杆的一端，则电表应是_______表（选填“电压”或“电流”），油量减少时，电表示数______．（填“变大”、“变小”或“不变”）模块二 电表示数变化问题夯实基础知识导航A B C D【答案】电压变小【例8】如下图中所示的电路中，电源电压恒定不变，当开关S闭合时（）A．电压表示数变小，电流表示数变小，灯变暗B．电压表示数变大，电流表示数变大，灯变亮C．电压表示数不变，电流表示数不变，灯的亮度不变D．电压表示数不变，电流表示数变小，灯变暗【答案】C【例9】电路如图所示，设电源电压不变，闭合开关后，在将滑动变阻器的滑片由b端移向a 端的过程中（）A．电流表、电压表的读数都增大B．电流表、电压表的读数都减小C．电流表的读数增大，电压表的读数减小D．电流表的读数减小，电压表的读数增大【答案】C【例10】如图所示的电路接通时，滑动变阻器的滑动触头由a滑到b的过程中（）A．安培表和伏特表的示数都变小B．安培表和伏特表的示数都变大C．安培表的示数变大，伏特表的示数变小D．安培表的示数变小，伏特表的示数变大【答案】B【例11】如图所示的电路中，当滑动变阻器的滑片向右移动时，电流表、电压表的示数如何变化?【答案】电流表的示数应减小，电压表示数增大．【例12】如图所示，电源电压不变，当合上电键K时，电路中安培表与伏特表的示数变化情况是（）A．安培表示数变大、伏特表示数变大B．安培表示数变小、伏特表示数变小C．安培表示数变小、伏特表示数变大人教版九年级物理全册 第十七章欧姆定律初步认识讲义（带答案） D ．安培表示数变大、伏特表示数变小【答案】 A【例13】 如图所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向左移动，则（ ）A ．12A V V 、、示数都减小B ．A 示数减小，12V V 、示数都增大C ．A 示数减小，1V 示数增大，2V 示数减小D ．A 示数增大，1V 示数增大，2V 示数减小【答案】 D【例14】 开关闭合后，当滑片右移时，其中电压表、电流表的示数将怎样变化?【答案】 电流表A 1和电流表A 2的示数均变小，电压表示数不变【例15】 右图所示的电路中，电压U 保持恒定，当K 断开时，安培表的读数是（ ）A ．A 1变大、A 2不变B ．A 1变小、A 2不变C ．A 1不变、A 2变小D ．A 1不变、A 2变大【答案】 B1．电流表、电压表范围值：模块三 范围值问题能力提升知识导航串联时：如果电压表并在定值电阻两端，电压与电流变化相同．（如图1）如果电压表并在滑动变阻器两端，电压最大时，电流最小．（如图2）图1 图22．限制条件一般是电表量程，用电器允许最大电流．一般步骤：先判断滑动变阻器导致的电表的变化；再判断变化引起安全隐患，从而推出滑动变阻器对应的最值．夯实基础【例16】如图所示，电源两极间的电压保持10V不变，滑动变阻器R2的电阻是18Ω，R1的阻值是12Ω．在滑动变阻器滑片P从a端滑到b端的过程电压表的示数变化范围是（）A．4V~0V B．10V~4V C．10V~0V D．0V~6V【答案】D【例17】如图所示的电路中，电源两端电压为6V并保持不变，定值电阻R的阻值为10Ω，滑动1变阻器R的最大阻值为50Ω．当开关S闭合，滑动变阻器的滑片P由b端移到a端的2过程中，下列说法中正确的是（）A．电压表的示数变大，电流表的示数变小B．电流表和电压表的示数都不变C．电流表的示数变化范围为0.2A~0.6A D．电压表的示数变化范围为1V~6V人教版九年级物理全册 第十七章欧姆定律初步认识讲义（带答案）【答案】 D【例18】 如图所示电路，已知电流表的量程为0—0.6A ，电压表的量程为0—3V ，定值电阻R 1阻值为10Ω，滑动变阻器R 2的最大阻值为50Ω，电源电压为6V ．开关S 闭合后，在滑动变阻器滑片滑动过程中，保证电流表、电压表不被烧坏的情况下（ ） A ．滑动变阻器滑片允许滑到最左端 B ．电压表最小示数是1VC ．电路中允许通过的最大电流是0.6AD ．滑动变阻器滑片移动过程中，电流表先达到最大量程【答案】 B【例19】 如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围在1A 至2A 之间，电压表的示数范围在6V 至9V 之间．则定值电阻R 的阻值及电源电压分别是（ ）A ．3Ω 15VB ．6Ω 15VC ．3Ω 12VD ．6Ω 12V【答案】 C【例20】 如图所示电路中电源电压U =4.5V 且保持不变，定值电阻R 1=5Ω，变阻器R 2最大阻值为20Ω，电流表量程为0-0.6A ，电压表量程为0-3V ．为保护电表，变阻器接入电路的阻值范围是（ ）A ．0Ω-10ΩB ．0Ω-20ΩC ．5Ω-20ΩD ．2.5Ω-10Ω【答案】 D能力提升提高班【拓展1】 R 1、R 2两电阻并联在电路中，干路总电流是通过R 1的电流的4倍，若R 1=30欧，则R 2= 欧.【答案】 10【拓展2】 R 1=4R 2，S 1断开，S 2闭合，电流表示数为I ，S 1、S 2同时闭合，电流表示数为I 1，则I: I 1= ．【答案】 4:5【拓展3】 将光敏电阻R 、定值电阻R 0、电流表、电压表、开关和电源连接成如图所示电路. 光敏电阻的阻值随光照强度的增大而减小. 闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（ ）A. A 表和V 表示数均小B. A 表示数变大，V 表示数变小C. A 表示数变小，V 表示数变大D. A 表和V 表示数均变大 【答案】 D【拓展4】 如图所示的电路中，电源电压不变，当滑动变阻器的滑片从A 滑向B 的过程中，下列说法正确的是（ ）A. 电压表2V 的示数不变，小灯泡亮度不变B. 电压表2V 的示数变小，小灯泡亮度变暗C. 电压表1V 的示数变小，电流表A 的示数小D. 电压表1V 的示数变大，电压表A 的示数变大 【答案】 B【拓展5】 如图所示，滑动变阻器的阻值在0—10欧的范围内可调，当它的滑片P 移至a 端时，闭合开关S ，电流表的读数是0.4安；当滑片P 移至b 端时，电流表的读数是0.24安，试求电阻R 1的阻值和电源电压．思维拓展训练（选讲）人教版九年级物理全册 第十七章欧姆定律初步认识讲义（带答案）【答案】 R 1=15Ω U =6V尖子班【拓展1】 如图所示的两个电路中，电源电压相等且保持不变．闭合开关S ，当滑动变阻器的滑片P 都向右移动时，灯泡1L 和2L 的亮度变化情况是（ ）A ．1L 变暗、2L 亮度不变B ．1L 、2L 都变亮C ．1L 变亮、2L 变暗D ．1L 、2L 都变暗 【答案】 A【拓展2】 如图所示电路，灯1L 、2L 的额定电压分别为2V 、10V ，1S 闭合，2S 断开，滑动变阻器滑片置于中点位置时，两灯均正常发光，2S 闭合后，移动变阻器滑片使2L 仍正常发光时，下列关于滑片位置和电流表示数的说法正确的是（ ）A ．滑片在中点右侧，电流表示数变小B ．滑片在中点左侧，电流表示数变大C ．滑片在中点右侧，电流表示数不变D ．滑片在中点左侧，电流表示数不变 【答案】 C【拓展3】 将光敏电阻R 、定值电阻R 0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（ ）A ．A 表和V 表示数均变小B ．A 表示数变大，V 表示数小C ．A 表示数变小，V 表示数大D ．A 表和V 表示数均变大 【答案】 D【拓展4】 如图所示的电路中，滑动变阻器的滑片在移动过程中，电压表的读数变化范围是0~4V ，电流表的读数变化范围是0.5A ~1.5A ，则R 的阻值为 Ω，变阻器R '的最大阻值是 Ω，电源的电压是 V ．【答案】4Ω8Ω【拓展5】如图所示电路，电源电压 4.5VU=且保持不变，小灯泡电阻5R=Ω（阻值不变），允L许通过的最大电流为0.5A. 滑动变阻器R的最大阻值为20Ω，电流表量程为20~0.6A，电压表量程为0~3V．为保护电表，变阻器接入电路的阻值范围是Ω~ Ω.【答案】4~10ΩΩ实战演练【练1】有两只电阻，R1=3欧，R2=6欧，若把它们串联后接到电压为6伏特的电源上，这两只电阻两端的电压之比为U1：U2=______，若将它们并联后接到同一电源上，则通过它们的电流强度之比为I1：I2=______．【答案】1:2；2:1【练2】图所示电路中，电源电压保持不变，R1=3R2，K1断开时，安培表示数为I1；闭合时，安培表示数为I2，I1与I2之比是（）人教版九年级物理全册第十七章欧姆定律初步认识讲义（带答案）A．1：3B．1：4 C．3：4 D．4：3【答案】C【练3】如图所示，R为定值电阻，电源电压不变，当滑动变阻器R'的滑片向右滑动时，电压表V1的示数__________；电压表V2的示数___________；电流表A的示数________．（填"变大"，"不变"或"变小"）【答案】变小；变大；变小【练4】如图所示的电路图中，当滑动变阻器的滑片P向下滑动时，下列判断正确的是（）A．安培表的示数变大，伏特表的示数变小，电灯L变亮B．安培表的示数变小，伏特表的示数变小，电灯L变暗C．安培表的示数变小，伏特表的示数变大，电灯L变暗D．安培表的示数变大，伏特表的示数变小，电灯L变亮【答案】C【练5】如图所示电路中，电源电压为10伏，且保持不变，电阻R1=20欧姆，滑动变阻器R2的最大阻值是30欧，则当滑片P在滑动变阻器上滑动时，电流表、电压表示数变化的最大范围分别是（）A．0.2安—0.5安，0伏—6伏B．0.2安—0.3安，0伏—6伏C．0.2安—0.5安，4伏—10伏D．0.2安—0.5安，4伏—6伏【答案】A课后测【测1】如图所示的电路中，电源两端的电压保持不变．闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（）A．灯L变亮，电压表V1的示数不变B．灯L变亮，电压表V2的示数变小C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V2的示数变大【答案】D【测2】如图所示，电源电压不变，R1=3Ω．若只闭合S1时，电流表的示数为1.5A，同时闭合S1、S2时，电流表的示数为2A，则R2的电阻为（）人教版九年级物理全册第十七章欧姆定律初步认识讲义（带答案）A．9Ω B．6Ω C．4Ω D．3Ω【答案】A【测3】如图所示的电路，电源电压保持不变，闭合开关S1、S2，电压表示数为3V，电流表示数为0.3A，断开S2后，电压表示数为2V，则下列判断正确的是（）A．R1阻值为20ΩB．R2阻值为10ΩC．电源电压为3V D．电源电压为2V【答案】C【测4】标有“4V 0.25A”的小灯泡和“20Ω1A”的滑动变阻器连接在如图所示的电路中，电源电压为6V，电流表量程为“0～0.6A”，电压表量程为“0～3V”．为确保电路安全，闭合开关时，滑动交阻器接入电路的阻值变化范围应控制在( )(不考虑温度对电阻的影响)A．0～8ΩB．8～16ΩC．16～20ΩD．以上答案都不对【答案】B成就古往今来，古今中外，很多人取得了各种成就。

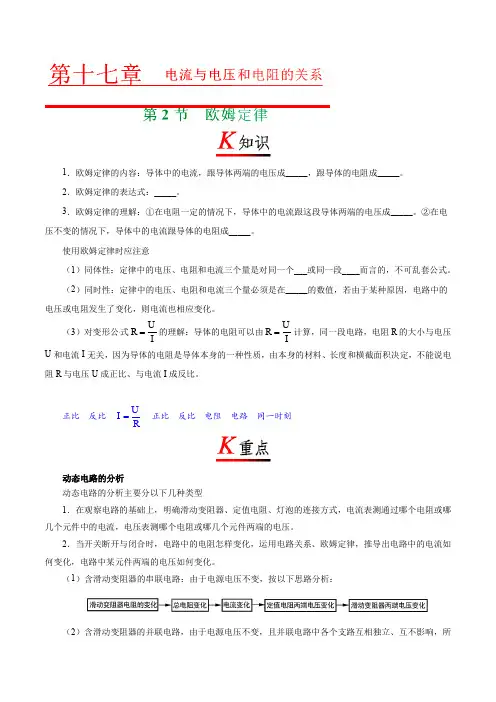

【新版辅导讲义】人教版九年级物理17.2 欧姆定律(含答案)
1．欧姆定律的内容：导体中的电流，跟导体两端的电压成_____，跟导体的电阻成_____。
2．欧姆定律的表达式：_____。
3．欧姆定律的理解：①在电阻一定的情况下，导体中的电流跟这段导体两端的电压成_____。
②在电压不变的情况下，导体中的电流跟导体的电阻成_____。
使用欧姆定律时应注意（1）同体性：定律中的电压、电阻和电流三个量是对同一个___或同一段____而言的，不可乱套公式。
（2）同时性：定律中的电压、电阻和电流三个量必须是在_____的数值，若由于某种原因，电路中的电压或电阻发生了变化，则电流也相应变化。
（3）对变形公式I U R =的理解：导体的电阻可以由IUR =计算，同一段电路，电阻R 的大小与电压U 和电流I 无关，因为导体的电阻是导体本身的一种性质，由本身的材料、长度和横截面积决定，不能说电阻R 与电压U 成正比、与电流I 成反比。
正比 反比 UI R=正比 反比 电阻 电路 同一时刻动态电路的分析动态电路的分析主要分以下几种类型1．在观察电路的基础上，明确滑动变阻器、定值电阻、灯泡的连接方式，电流表测通过哪个电阻或哪几个元件中的电流，电压表测哪个电阻或哪几个元件两端的电压。
2．当开关断开与闭合时，电路中的电阻怎样变化，运用电路关系、欧姆定律，推导出电路中的电流如何变化，电路中某元件两端的电压如何变化。
（1）含滑动变阻器的串联电路：由于电源电压不变，按以下思路分析：（2）含滑动变阻器的并联电路，由于电源电压不变，且并联电路中各个支路互相独立、互不影响，所以含定值电阻的支路各量都不变化，含滑动变阻器的支路，按以下思路分析：【例题】导体两端的电压为6 V时，通过的电流为0.1 A，若将导体两端的电压再增加3 V，通过导体的电流是_________A，则该导体的电阻为_________；若该导体两端的电压为0，则该导体的电阻为____ _____。
参考答案：0.15 60 60试题解析：电阻的阻值为；因电阻与两端的电压和通过的电流无关，所以1．小明在研究通过导体的电流时，根据测量数据绘制出如图所示的I-U图象。
中考物理复习专题：欧姆定律(含答案)
中考物理复习专题：欧姆定律一、选择题，下列说法中正确的是（）1．根据欧姆定律I=URA．电阻一定时，导体两端的电压越大，通过它的电流就越大B．导体中的电流与导体的电阻成反比C．导体的电阻越大，它两端的电压越大D．一段导体的电阻与加在它两端的电压成正比2．如图所示的电路，电源电压不变。
闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法中正确的是（）A．电流表A1示数变小，电压表V示数不变B．电流表A示数变小，灯泡亮度不变C．电压表V示数与电流表A示数的比值不变D．电流表A和A1示数之差不变3．在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是（）A．控制电源的电压，以免损坏电压表B．改变电阻两端的电压和电路中的电流，实现多次测量C．使电压表和电流表的读数更加准确D．能使电阻两端的电压升高，电阻变大4．小林设计了一种酒精测试仪的电路，如图所示。
图中R为定值电阻；Q为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而减小。
电源两端的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是（）A．电压表示数变大，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小5．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V6．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。
下列判断正确的是（）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶47．用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。

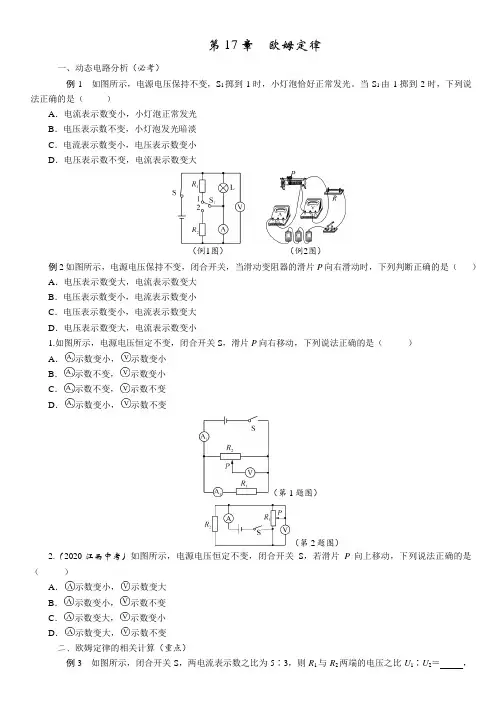

人教版物理中考考点精炼——第十七章《欧姆定律》(Word版附答案)
第17章欧姆定律一、动态电路分析（必考）例1如图所示，电源电压保持不变，S1掷到1时，小灯泡恰好正常发光。
当S1由1掷到2时，下列说法正确的是（）A．电流表示数变小，小灯泡正常发光B．电压表示数不变，小灯泡发光暗淡C．电流表示数变小，电压表示数变小D．电压表示数不变，电流表示数变大（例1图）（例2图）例2如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（）A．电压表示数变大，电流表示数变大B．电压表示数变小，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变大，电流表示数变小1.如图所示，电源电压恒定不变，闭合开关S，滑片P向右移动，下列说法正确的是（）A．示数变小，示数变小B．示数不变，示数变小C．示数不变，示数不变D．示数变小，示数不变（第1题图）（第2题图）2.（2020·江西中考）如图所示，电源电压恒定不变，闭合开关S，若滑片P向上移动，下列说法正确的是（）A．示数变小，示数变大B．示数变小，示数不变C．示数变大，示数变小D．示数变大，示数不变二、欧姆定律的相关计算（重点）例3如图所示，闭合开关S，两电流表示数之比为5∶3，则R1与R2两端的电压之比U1∶U2＝，电阻之比R1∶R2＝。
（例3图）（例4图）例4如图所示，滑动变阻器的滑片P在中点时，连入电路中的阻值为R，只闭合S1时，R两端电压与R1两端电压之比为1∶2，只闭合S2时，R两端电压与R2两端电压之比为1∶4，当滑片P移动到b端，则（）A．只闭合S1时，滑动变阻器两端电压与R1两端电压之比是1∶1B.只闭合S2时，滑动变阻器两端电压与R2两端电压之比是1∶1C.当S1、S2闭合时，通过R1与R2的电流之比是1∶2D．当S1、S2闭合时，通过R1与R2的电流之比是1∶13.（2020·武汉中考）如图所示，电源电压为15 V且保持不变，滑动变阻器的滑片P在最右端。

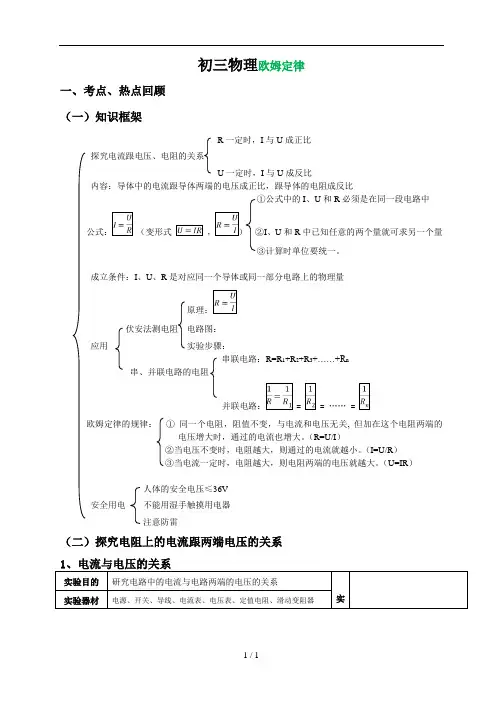

初三物理欧姆定律含答案
初三物理欧姆定律一、考点、热点回顾（一）知识框架R一定时，I与U成正比探究电流跟电压、电阻的关系U一定时，I与U成反比内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比①公式中的I、U和R必须是在同一段电路中公式：（变形式，）②I、U和R中已知任意的两个量就可求另一个量③计算时单位要统一。
成立条件：I、U、R是对应同一个导体或同一部分电路上的物理量原理：伏安法测电阻电路图：应用实验步骤：串联电路：R=R1+R2+R3+……+R n串、并联电路的电阻并联电路： = = …… =欧姆定律的规律：①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。
（R=U/I）②当电压不变时，电阻越大，则通过的电流就越小。
（I=U/R）③当电流一定时，电阻越大，则电阻两端的电压就越大。
（U=IR）人体的安全电压≤36V安全用电不能用湿手触摸用电器注意防雷（二）探究电阻上的电流跟两端电压的关系实验目的研究电路中的电流与电路两端的电压的关系实实验器材电源、开关、导线、电流表、电压表、定值电阻、滑动变阻器实验步骤①按照电路图连接实物图②闭合开关后，调节滑动变阻器滑片，使定值电阻两端的电压成整倍数变化③根据电压表和电流表的示数，读出每次定值电阻两端的电压值与通过定值电阻的电流值，并记录在表格中验电路图分析论证在电阻不变的情况下，通过电阻的电流与电阻两端的电压有关，电流随电压的增大而增大，成正比关系。
图实验目的研究电路中的电流与电阻的关系实验电路图实验器材电源、开关、导线、电流表、电压表、n个阻值不同的定值电阻、滑动变阻器实验步骤①按照电路图连接实物图②闭合开关后，换不同的定值电阻，使电阻成整倍变化③调节滑动变阻器滑片，保持定值电阻的两端电压不变④把对应着不同阻值的电流值记录在表格中分析论证电流和电阻有关,当电阻两端的电压一定时，电流随电阻的增大而减小，即电流与电阻成反比。
图3、在探究“电流与电压、电阻”关系的实验中滑动变阻器的作用作用：改变电路中电流的大小；改变R两端的电压大小；保护电路，使电路中的电流不至于过高。

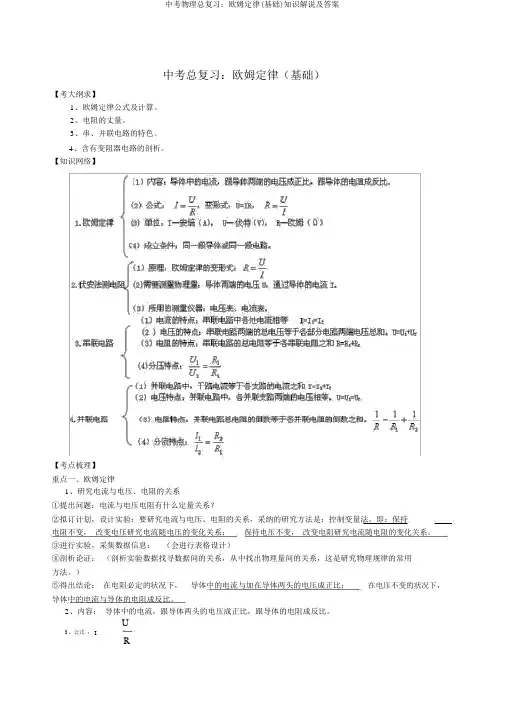

中考物理总复习：欧姆定律(基础)知识讲解及答案
中考总复习：欧姆定律（基础）【考大纲求】1、欧姆定律公式及计算。
2、电阻的丈量。
3、串、并联电路的特色。
4、含有变阻器电路的剖析。
【知识网络】【考点梳理】重点一、欧姆定律1、研究电流与电压、电阻的关系①提出问题：电流与电压电阻有什么定量关系？②拟订计划，设计实验：要研究电流与电压、电阻的关系，采纳的研究方法是：控制变量法。
即：保持电阻不变，改变电压研究电流随电压的变化关系；保持电压不变，改变电阻研究电流随电阻的变化关系。
③进行实验，采集数据信息：（会进行表格设计）④剖析论证：（剖析实验数据找寻数据间的关系，从中找出物理量间的关系，这是研究物理规律的常用方法。
）⑤得出结论：在电阻必定的状况下，导体中的电流与加在导体两头的电压成正比；在电压不变的状况下，导体中的电流与导体的电阻成反比。
2、内容：导体中的电流，跟导体两头的电压成正比，跟导体的电阻成反比。
U3、公式：IR4、符号的意义及单位：U—电压—伏特（V）， R —电阻—欧姆（Ω）， I —电流—安培（A）5、同体性：使用欧姆定律公式I UI 、 U、 R 应当对应同一段导体或许同一段时，应注意公式中R电路，即知足“同体性”。
6、同时性：公式中I 、 U、 R 除知足公式中的“同体性”以外，还应是同一段导体在同一时辰的电流，电压，电阻。
即知足同时性。
7、单位：运用该式时，式中各量的单位只好是安培，伏特，欧姆。
8、欧姆定律的建立的条件：只好在“纯电阻电路”中建立，对于含有电动机的电路，欧姆定律就不建立。
U9、欧姆定律公式变形：可得公式：R，它反应了电阻可用导体两头电压和导体中的电流的比I值表示，可是因为电阻是导体自己的一种性质，所以它既不睦U 成正比，也不睦I 成反比，这一点和欧姆定律有显然差别。
重点二、电阻的丈量—伏安法测电阻1、实验原理：依据欧姆定律的变形公式R U，测出两头的电压和经过的电流，就能够求出它的电I阻，这类丈量电阻的方法叫伏安法。
最新初中物理考点总复习专题讲解《专题17：欧姆定律》(附强化训练与答案解析)
最新初中物理考点总复习专题讲解《专题17：欧姆定律》一、考向分析：欧姆定律在中考中主要考查从动态电路分析，探究电流、电压和电阻的关系，测电阻，欧姆定律的计算，常与电功率结合出现在压轴题中．题型多以选择题、实验探究题、计算题的形式出现．二、考点汇总：【考点1】欧姆定律的探究估交流【考点2】 欧姆定律的应用※提示： “导体的电阻与导体中的电流成反比”这个说法是错误的．原因一：漏掉了“导体两端电压一定”这个前提条件；原因二：弄错了“物理量之间的因果关系”． 【考点3】 电阻的串联和并联※提示：(1)并联电路的总电阻利用公式R ＝R 1R 2R 1＋R 2计算较为方便．(2)n 个相同的电阻R 1串联，总电阻R ＝nR 1；n 个相同的电阻R 1并联，总电阻R ＝R 1n .【考点4】 伏安法测电阻※提示： (1)滑动变阻器的作用：①保护电路；②改变电阻两端电压和通过电阻的电流，从而实现多次测量．(2)测量定值电阻时，应多次测量求平均值，以减小实验误差．测量小灯泡的电阻时，由于灯丝的电阻受温度影响明显，故不能将多次测量结果求平均值作为灯丝的电阻．三、命题预测：命题点1 欧姆定律的比例运用(多选)在如图所示的电路中，电源两端电压保持不变，R 1＝2R 3，当开关S 1、S 2都闭合时，电压表V 1、V 2的示数之比为5∶3，则( )A ．R 1与R 2电阻比为2∶3B．S1闭合、S2断开时，电压表V1、V2的示数之比3∶2C．S1、S2都闭合与S1闭合、S2断开时电路中电流之比为6∶5D．S1、S2都闭合与S1闭合、S2断开时R1消耗功率之比为6∶5首先分析电路的连接方式，然后根据不同电路的分压、分流特点来判断，串联电路电压与电阻成正比，并联电路电流与电阻成反比．1．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2∶3，此时灯L1、L2的电阻之比是( )A．2∶1 B．1∶2 C．3∶2 D．2∶32．如图所示，电源电压不变，当只闭合S1时，电流表A1示数为I1，电流表A2示数为I2.当开关S1、S2都闭合时，电流表A1示数为I1′，电流表A2示数为I2′，I2∶I1＝2∶3，I2′∶I1′＝4∶7，则电阻R1∶R2∶R3的比值为( )A．2∶3∶4 B．3∶4∶7C．2∶1∶4 D．4∶2∶1命题点2欧姆定律结合电学图像问题甲和乙两灯的额定电压均为6 V，图是甲、乙两灯的电流随其两端电压变化的曲线．现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，则电源电压最大为( )A．6 VB．8 VC．10 VD．12 V明确横纵坐标含义，分析电路不同状态，结合串联电路电流相等、并联电路电压相等的特点，与电学图像的相应数值联系，联立等式，求解．3．小灯泡L和电阻R中电流随电压变化情况如图所示，由图像可知，电阻R的阻值为________Ω.若将它们并联接在电压为2 V的电源两端，电路中的总电流为________A.4．标有“6 V 4.8 W”的小灯泡L和标有“6 V 3.6 W”的小型电加热器R，它们电流与电压变化的关系如图甲所示．现将它们连入图乙所示电路中，闭合开关S，其中一用电器正常工作，下列说法正确的是( )A．灯泡的电阻与电压和电流有关B．电源电压为10.5 VC．如果电源电压减小5 V时，电压表与电流表示数的比值变小D．如果电源电压减小5 V时，通过灯泡的电流为0.3 A命题点3欧姆定律的综合计算如图甲所示的电路中，电源电压不变，小灯泡的额定电压为2.5 V，变阻器的最大阻值R为定值电阻R0的三倍．闭合开关S，当滑片P置于某点时，电压表示数为2.5 V，电流表示数为I1，当滑片P置于最右端时，电流表示数为I2，且I1∶I2＝5∶4.两次变阻器连入电路的电阻之比R1∶R＝8∶15.图乙是该小灯泡I－U图像．求：(1)小灯泡正常发光时的电阻值；(2)滑片置于最右端时，小灯泡的实际功率；(3)电源电压．先分析电路的连接方式，再根据欧姆定律I＝U/R及其变形R＝U/I、U＝IR，同时结合串、并联电路的特点来解决问题，也经常与图像、电路安全问题结合．5．如图甲所示，电源电压保持不变，R1＝10 Ω.当闭合开关S，滑动变阻器滑片P从a端移动到b端，两电表示数变化关系用图乙线段AB表示．求：(1)电源电压；(2)滑片P滑到ab中点时电压表的示数．实验突破：命题点探究电流与电压和电阻的关系本实验探究电流与电压和电阻的关系在中考中重点考查以下几个方面：(1)根据电路图连接实物图或改错；(2)故障分析；(3)电流表和电压表的读数及量程的选择；(4)分析实验数据得出结论；(5)设计实验电路图、表格或实验过程；(6)滑动变阻器的作用及规格的选择；(7)对实验进行评估；(8)与其他实验的联系．探究“电流与电阻的关系”．器材有：滑动变阻器、开关、电源(电压恒为6 V)各一个，电流表、电压表各一块，三个定值电阻(10 Ω、15 Ω、20 Ω)，导线若干．(1)图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线．(2)电路连接正确后，闭合开关前，滑片应置于________(填“A”或“B”)端．(3)闭合开关后，移动滑片，使与电阻(20 Ω)并联的电压表示数为4 V，读出电流表示数，再分别改接15 Ω、10 Ω的电阻，重复上述实验，收集的实验数据如表1所示．老师告诉小明有一组数据误差较大，便找来一个5 Ω的电阻让他再测一组数据．当他把5 Ω的电阻接入电路时，要使电压表示数仍为4 V，实验不能继续进行，其原因是____________________________．改变连接后，当电压表示数仍为4 V时，电流表示数为________A(如图乙所示)．表1综合分析数据可得：电压一定时，______________________．小明又利用上述实验器材探究“电流与电压的关系”，将滑片从一端移到另一端的过程中，收集的实验数据填入了表2中．表2(4)分析表2中数据可得：电阻一定时，________________________________．(5)分析可知，小明使用的变阻器的最大阻值为________Ω.在探究电流与电压的关系时，必须保持导体的电阻不变，需要调节滑动变阻器来改变导体两端的电压，这样来研究电流随电压的变化关系；在探究电流与电阻的关系时，必须保持导体两端的电压不变，需要更换不同阻值的电阻来研究电流随电阻的变化关系．因此，需要在更换电阻后调节滑动变阻器使更换后的电阻两端电压与更换前的电阻两端电压相等．(6)实验完成后，某同学归纳了滑动变阻器在不同情况下的不同作用：①滑动变阻器本身的作用：通过改变接入电路中电阻线的________来改变电路中的电阻，从而来改变电路中的电流；②在探究电阻R不变时，研究通过它的电流与其两端电压的关系时，滑动变阻器的作用：通过改变电路中的电流从而来改变______________________；③在探究电阻两端的电压不变时，研究通过它的电流与电阻大小的关系时，滑动变阻器的作用：通过改变电路中的电流从而来________________________．强化训练：（一）一、选择题1．图中，能正确描述电阻一定时，电流随电压变化的图像是( )2．某学习小组在一次实验探究中利用电压表和电流表测得了多组数据，记录如下表．请根据表中给出的数据，判断分析出他们实验时的电路可能是图中的( )3．如图，电源电压恒定，电阻R1＝10 Ω，R2＝15 Ω，R阻值一定但未知，当单刀双掷开关S掷向a(同时与b断开)时，电压表示数为2.0 V，若掷向b(同时与a断开)，电压表示数可能为( )A．3.0 VB．2.5 VC．2.0 VD．1.5 V4．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5 V不变，灯泡上标有“2.5 V0.32 A”字样，滑动变阻器上标有“50 Ω 1 A”．闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是( )A．此时灯泡的电阻为8 ΩB．此时灯泡和滑动变阻器的阻值之比为8∶7C．该电路能探究串联电路电流的特点D．该电路能探究电流与电压的关系5．同学们为敬老院的老人买了一辆电动轮椅，工作原理如图所示．操纵杆可以同时控制S1和S2两个开关，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退．已知蓄电池电压为24 V，定值电阻R2为20 Ω，R1为滑动变阻器．下列对电路的判断正确的是( )A．S1接触点1，S2接触点2时，轮椅前进B．S1和S2都接触点1时，轮椅后退C．轮椅后退时电路中的电流小于1.2 AD．轮椅后退时电路中的电流为1.2 A6．如图所示的电路中，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω.当开关闭合，滑片由b 端向a端移动的过程中，以下说法正确的是( )A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移到中点时，电压表示数为2 VD．当滑片移到a端时，电流表示数为0.2 A7．如图所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U－I关系图像如图所示．则下列判断正确的是( )①图线甲是电阻R1的“U－I”关系图像②电源电压为12 V③电阻R1的最小电功率为2.7 W④滑动变阻器R2的最大阻值为30 ΩA．只有①③正确B．只有①④正确C．只有②④正确D．只有②③正确8．(多选)在图甲所示的电路中，R1是定值电阻，R2是规格为“20 Ω 3 A”的滑动变阻器，在电路中正确连接一个电压表(图中未画出)．电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b端滑向a端．当滑片P在最右端b处时，电压表示数如图乙所示；P在中点时，电流表的示数为0.8 A，电压表示数如图丙所示(电压表选用的量程与乙图不同)．下列说法正确的是( )A．电压表并联在R2两端B．电源电压是9 VC．R1的阻值是5 ΩD．R1消耗的最大功率是28.8 W二、填空题9．如图所示，当电源电压为4 V时，电压表的示数为1 V；当电源电压增加到12 V时，电流表的示数为1 A．则电阻R1＝________Ω，R2＝________Ω.10．如图所示，闭合开关S，电压表V1的示数为6 V，电压表V2的示数为8 V，电流表A的示数为0.5 A，电源电压是12 V，则R2两端的电压为________V，R1＝________Ω.11．如图所示，电源电压恒定，R1＝20 Ω.闭合开关S，断开开关S1，电流表示数是0.3 A；若再闭合S1，发现电流表示数变化了0.2 A，则电源电压为________V，R2的阻值为________Ω.12．如图甲所示的电路中，电源电压不变，R0为定值电阻，R为电阻箱．闭合开关S后，调节电阻箱R的阻值，得到电压表示数U与电阻箱阻值R的变化关系如图乙所示，则可求出电源电压为________V，R0的阻值为________Ω.三、实验探究题13．小红按图甲所示的电路探究电流跟电压的关系．(1)根据图甲，将图乙中的实物电路连接完整．(要求变阻器滑片向右移动时，电流表的示数变大)(2)正确连接电路后，闭合开关．①若发现电流表和电压表的示数都很大，这说明小红在实验操作上存在的问题是____________________________________．②若电压表示数约为3 V，但无论怎样移动变阻器滑片，电流表示数始终为0，则电路中出现的故障可能是____________．(3)排除故障后，调节变阻器的滑片，测出通过电阻R的电流值和对应的电压值如下表，分析表中的数据可得出的结论是：________________________________．(4)为了使上述实验结论更具有普遍性，你认为还应进行下列的哪一项操作？答：________.A．换用电压不同的电源再做实验B．换用阻值不同的电阻再做实验(5)实验过程中老师提醒说通电时间不能太长，否则会引起实验数据的较大差异，你认为其中的道理是_____________________________________________________．(6)现将图乙中的电阻R换成一个额定电压为3.8 V、阻值约为10 Ω的小灯泡，若要测出该小灯泡的额定功率，则原实验电路中必须更换的器材是________．14．图甲是某同学探究电流与电阻的关系的实验电路．已知电源电压恒为4.5 V，滑动变阻器规格为“20 Ω 1 A”，可供选择的定值电阻的阻值为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω和30 Ω.(1)该同学根据图甲连接的实物电路如图乙所示，其中一根导线连接是错误的，请在图乙中将这根线打上“×”，并补画出正确的连线．(2)电路连接正确后，先用5 Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，此时电流表的示数如图丙所示，则电路中的电流为________A；再将5 Ω的定值电阻换成10 Ω定值电阻进行实验，移动滑片直至电压表示数为________V，并记录电流表的示数．(3)该同学还想多测几组数据，但他不能选用的定值电阻是____________________．四、计算题15．在如图所示的电路中，灯泡标有“12 V 6 W”，滑动变阻器R1标有“100 Ω 1 A”，电压表量程为0～15 V，电流表量程为0～0.6 A，只闭合开关S1、S2，滑动变阻器连入电路阻值为16 Ω时，灯泡正常发光；只闭合开关S1、S3时，电流表的示数为0.2 A，忽略温度对灯丝电阻的影响．求：(1)灯泡的电阻；(2)R2的阻值；(3)只闭合开关S1、S2时，为了保护元件的安全，滑动变阻器连入电路的阻值范围．强化训练：（二）一、选择题1．小珍用如图所示的电路进行实验，R0为定值电阻，闭合开关S后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～2 A，电压表的示数变化范围是4～10 V．小珍通过推算，得出四个结论：①定值电阻R0的阻值为5 Ω；②变阻器连入电路的电阻变化范围是2～20 Ω；③电源电压为15 V；④电路消耗的总功率的变化范围为6～24 W.上述结论中，正确的是( )A．①②B．③④C．②④D．①③2．如图所示的电路，已知电流表的量程为0～0.6 A，电压表的量程为0～3 V，定值电阻R1的阻值为10 Ω，滑动变阻器R2的最大阻值为50 Ω，电源电压为6 V．开关S闭合后，在滑动变阻器滑片滑动的过程中，保证电流表、电压表不被烧坏的条件是( )A．电压表最小示数是1 VB．滑动变阻器滑片允许滑到最左端C．电路中允许通过的最大电流是0.6 AD．滑动变阻器滑片移动的过程中，电流表先达到最大量程3．如图为一种握力计和它的工作原理示意图．电源电压恒定不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5 Ω，弹簧一端的滑片P在电阻R1的最上端时不施加力，移动到最下端时施加的力最大(弹簧的电阻不计)．该握力计测量范围为0～300 N，电路中电流变化范围0.1～0.6 A．则下列判断正确的是( )A．握力300 N时电路中电流为0.6 AB．握力计工作电路的电源电压为3 VC．R1连入电路阻值变化范围0～30 ΩD．R2消耗的最小功率为0.5 W二、填空题4．小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I－1R图像，如图乙所示．分析图像可知，当导体的电阻为________Ω时，通过它的电流为0.2 A，当电流分别为0.25 A和0.5 A时，接入电路的导体的电阻之比为________；实验过程中，小明控制导体两端的电压为________V.5．如图甲所示的电路，开关闭合后，将滑动变阻器的滑片从最左端移到最右端，得到电路其中两个电压表的示数随电流变化的图像，如图乙所示，则电源电压为________V，滑动变阻器的最大阻值为________Ω，其中图像________(填“A”或“B”)是电压表V2随电流变化的图像．6．两电阻R1＝6 Ω，R2＝9 Ω，当它们串联接在电源电压为3 V 的电路两端，通过它们的电流I＝________A，加在R1、R2两端的电压之比U1∶U2＝________；当R1、R2并联接在原电路中，通过R1、R2的电流之比I1∶I2＝________，通过R1、R2的发热之比Q1∶Q2＝________.三、计算题7．如图所示，电源电压不变，R1＝12 Ω，小灯泡标有“6 V12 W”(假设电阻不变)．(1)若只闭合S1，电流表示数为0.8 A，则电源电压为多大？(2)当三个开关都闭合时，将滑片P移动到b端，电流表的示数为1.2 A，则滑动变阻器的最大阻值是多少？(3)只闭合开关S2时，移动滑片P到某一位置时，滑动变阻器消耗的功率为9 W，则此时电流表的示数是多少？参考答案考点汇总：考点1 控制变量 电阻 电阻两端电压 电阻两端电压 电阻 正 反考点2 正比 反比 UR考点3 长度 横截面积 大 小 考点4 断开 最大阻值 命题预测：例1 ABC 例2 B例3 (1)由图像可知：当U L ＝2.5 V 时，I 1＝I L ＝0.25 A ，因为I ＝UR ，所以灯泡正常发光时的电阻R L ＝U L I L ＝2.5 V0.25 A ＝10 Ω；(2)当滑片置于最右端时，L 、R 0及R 串联．由于I 2＝45I 1＝0.2 A ，由图像可知，灯泡两端电压U ′L ＝1 V ，小灯泡的实际功率P ′L ＝U ′L I 2＝1 V ×0.2 A ＝0.2 W ；(3)当滑片置于最右端时，灯泡的电阻R ′L ＝U ′L I 2＝1 V0.2 A ＝5 Ω，由于U ＝I 1(R L ＋R 0＋R 1) ① U ＝I 2(R ′L ＋R 0＋R) ② 已知R 1∶R ＝8∶15 ③ R ＝3R 0 ④ 将R L ＝10 Ω、R ′L ＝5 Ω、I 1＝0.25 A 、I 2＝0.2 A 代入方程组①②③④中解得：U ＝9 V.题组训练 1.B 2.C 3.20 0.35 4.D5.(1)当滑动变阻器滑片P 在b 端时，R 1两端电压即为电源电压，由欧姆定律I ＝U/R 得U ＝IR 1＝0.6 A ×10 Ω＝6 V ，所以电源电压是6V；(2)由图像知，当滑动变阻器滑片P在a端时，U2＝4 V，I′＝0.2 A，滑动变阻器最大阻值R2＝U2/I′＝4 V/0.2 A＝20 Ω，滑片P滑到ab中点时，R中＝R2/2＝10 Ω，由于R中＝R1，串联电路U中/R中＝U1/R1，所以U中＝U1＝U/2＝3 V，所以，滑片P滑到ab中点时，电压表的示数是3 V.实验突破：例(1)(2)A(3)电流超过了电流表所选的量程0.8通过导体的电流与电阻成反比(4)通过导体的电流与电压成正比(5)20拓展训练(6)①长度②定值电阻两端的电压③保持用电器两端电压不变强化训练：（一）1．A 2.C 3.B 4.D 5.C 6.B7.C8.CD9.9310.28 11.63012.121013．(1)(2)①滑动变阻器的滑片没有在最大值处②电阻断路(3)电阻一定时，电流与电压成正比(4)B (5)电阻的大小会随温度的变化而变化(6)电源14．(1) (2)0.4 2 (3)20 Ω、25 Ω和30 Ω15.(1)灯泡额定电流：I ＝I L ＝P L 额U L 额＝6 W 12 V ＝0.5 A ，灯泡电阻：R L ＝U L 额I L 额＝12 V0.5 A ＝24 Ω；(2)只闭合S 1、S 2，灯泡与R 1串联，灯泡正常发光，R总1＝R L ＋R 1＝24 Ω＋16 Ω＝40 Ω，U ＝IR 总1＝0.5 A ×40 Ω＝20 V ，只闭合S 1、S 3，灯泡和R 2串联，电路总电阻：R 总2＝U/I ＝20 V 0.2 A ＝100 Ω，电阻R 2的阻值：R 2＝R 总2－R L ＝100 Ω－24 Ω＝76 Ω；(3)为保护灯泡安全，最大电流为I ＝0.5 A ，滑动变阻器的阻值最小，R 总3＝U/I ＝20 V/0.5 A ＝40 Ω，R 1＝R 总3－R 2＝40 Ω－24 Ω＝16 Ω，为保护电压表安全，U 1最大＝15 V ，滑动变阻器的阻值最大，U L ＝U －U 1＝20 V －15 V ＝5 V ，I ＝U L /R L ＝5 V/24 Ω＝5/24 A ，R 2＝U 1/I ＝72 Ω. 强化训练：（二）1．C 2.A 3.B 4.10 2∶1 2 5.9 20 A 6.0.2 2∶3 3∶2 3∶27.(1)由P ＝U 2R 可得，灯泡的电阻：R L ＝U 2LP L＝（6 V ）212 W ＝3 Ω，若只闭合S 1，灯泡L 与R 1串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，由I ＝UR 可得，电源的电压：U ＝I(R 1＋R L )＝0.8 A ×(12 Ω＋3 Ω)＝12 V ；(2)当S 1、S 2、S 3都闭合时，将滑片P 移动到b 端，R 1与滑动变阻器的最大阻值并联，电流表测干路电流，因并联电路中各支路两端的电压相等，所以，通过R 1的电流：I 1＝U R 1＝12 V 12 Ω＝1 A ，因并联电路中干路电流等于各支路电流之和，所以，通过滑动变阻器的电流：I 滑＝I ′－I 1＝1.2 A －1 A ＝0.2 A ，则滑动变阻器的最大阻值：R 滑＝U I 滑＝12 V0.2 A ＝60 Ω；(3)只闭合S 2时，移动滑片P 到某一位置时，灯泡L 与滑动变阻器串联，电流表测电路中的电流，此时电路中的电流：I ″＝U R L ＋R 滑′＝12 V3 Ω＋R 滑′，滑动变阻器消耗的电功率：P 滑＝(I ″)2R 滑′＝(12 V3 Ω＋R 滑′)2×R 滑′＝9 W ，整理可得，(R 滑′)2－10R 滑′＋9 Ω＝0，解得：R 滑′＝9 Ω或R 滑′＝1 Ω，对应的电流为：I ″＝U R L ＋R 滑′＝12 V 3 Ω＋9 Ω＝1 A ，I ″＝U R L ＋R 滑′＝12 V 3 Ω＋1 Ω＝3 A ，因灯泡的额定电流I L ＝U L R L ＝12 W6 V ＝ 2 A ，所以，此时电路中的电流表的示数为1 A.。
中考物理专题复习欧姆定律含答案
欧姆定律一、单选题（共11题；共22分）1.为了研究电阻的大小是否与长度有关，采用了如图所示的电路，其中，AC和DF分别为直径与长度均相同的铜导线和镍铬合金线，B和E分别为AC和DF的中点．在对比研究时，下列选择正确的是（）A. 第一次接入AB，第二次接入DEB. 第一次接入DE，第二次接入ACC. 第一次接入AB，第二次接入DFD. 第一次接入DE，第二次接入DF2.为了测出未知电阻Rx的阻值，某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（）A. （2）（4）B. （2）（3） C. （1）（3） D. （3）（4）3.关于导体的电阻，下列说法正确的是（）A.通过导体的电流越大，导体的电阻越小B.导体两端的电压越大，导体的电阻越大C.导体的电阻与两端电压及通过的电流无关D.导体的横截面积越大，电阻越大4.如图是安装在潜水器上的深度表的电路简图，其中，显示器由电流表改装，压力传感器的电阻随所受压力的增大而减小，电源电压不变，R0是定值电阻．在潜水器下潜过程中，电路中有关物理量的变化情况是（）A. 通过显示器的电流减小 B. R0两端的电压增大C. 传感器两端的电压增大 D. 电路的总功率减小5.灯泡的灯丝断了，再搭上灯丝后，灯丝电阻将（）A. 变大B. 不变 C. 变小 D. 以上说法都不对6.某同学做电学实验时，电路如图所示，已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V（保持不变），滑动变阻器的最大阻值为50Ω，定值电阻 R0为10Ω，开关S闭合后，为保证电路安全，在移动滑动变阻器的过程中，下列情况可能出现的是（）A. 电压表的最小示数为1V B. 滑动变阻器的最小功率为0 WC. 电流表的最大示数为0.6A D. 电阻R0的最大功率为1.8W7.如图所示，泰兴市城乡公交车后门左右扶杆上各装有一个相当于开关的按钮。
九年级物理全册第十七章欧姆定律解题方法技巧(带答案)
九年级物理全册第十七章欧姆定律解题方法技巧单选题1、由欧姆定律I=UR 变形可得R=UI，以下说法正确的是（）A．导体的电阻跟它两端的电压成正比B．导体的电阻跟通过它的电流成反比C．导体的电阻跟它两端的电压和通过它的电流无关D．导体的电阻由它两端的电压和通过它的电流的比值决定答案：C导体的电阻是导体的一种属性，导体两端的电压及通过它的电流的大小不会影响导体电阻的大小，而电路中导体的电阻一定时，通过导体的电流与其两端的电压成正比，当电路中的电压一定时，改变电路中的电阻大小，通过电阻的电流会与电阻成反比，故ABD错误，C正确。
故选C。
2、我市交通管理部门定期开展交通违法专项治理行动，如图甲是查处饮酒驾驶行为中使用的某酒精测试仪工作原理图，电源电压恒定，R1为定值电阻，R2为气敏电阻，其阻值随气体酒精浓度的变化情况如图乙所示，闭合开关S，下列说法正确的是（）A．气敏电阻主要由超导体材料制成B．图甲中通过R1的电流保持不变C．检测气体的酒精浓度越大，R2阻值越大D．检测气体的酒精浓度越大，电压表示数越大答案：DAC．由图乙可知，气敏电阻R2的阻值不为0，且随气体酒精浓度的增大而减小，而超导体的阻值为0，故AC 错误；B．由图乙可知，气敏电阻R2的阻值随气体酒精浓度的增大而减小，根据串联电路的电阻特点可知，电路中的总电阻会改变，而电源电压不变，再根据欧姆定律可知，电路中的电流会改变，故B错误；D．由图乙可知，检测气体的酒精浓度越大，气敏电阻R2的阻值越小，根据串联电路的电阻特点可知，电路中的总电阻会变小，而电源电压不变，再根据欧姆定律可知，电路中的电流会变大，由公式U=IR可知，定值电阻R1两端的电压变大，而电压表测的就是定值电阻R1两端电压，所以电压表示数变大，故D正确。
故选D。
3、如图，电源电压保持不变，R为定值电阻。
闭合开关S，将滑片P从右端向左端移动过程中，下列说法正确的是（）A．V1和V2示数不变，A示数变大B．V2和A示数的乘积先变大后变小C．V1和A示数之比不变D．V2和A示数之比变小答案：D滑动变阻器与电阻串联，电流表测电路的电流，V2测电源电压，V1测变阻器的电压。
中考物理综合题专题复习【欧姆定律】专题解析附答案
一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R 为定值电阻，当开关闭合时，标有“8V 8W ”的小灯泡L 恰好正常发光；若保持定值电阻R 不变，将L 换成另一只标有“8V 4W ”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A ．大于4WB ．等于4WC ．小于4WD ．无法确定 【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W ”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V ，所以这只灯泡消耗的功率大于4W ．2．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从 b 端移动到 a 端的过程中，电压表示数 U 与电流表示数 I 的关系图像如图乙所示，下列判断正确的是（ ）A ．电源电压为 4VB ．电路总功率的最大值为 2.4WC ．R 1 电功率的最小值为 0.4WD ．R 2 的最大阻值为 10Ω【答案】C【解析】【详解】 由图甲可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I 1=0.6A ，由U I R=可得，电源的电压 1110.6A U I R R ==⨯…①当滑片于b 端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I2=0.2A，U2=4V，则滑动变阻器的最大阻值2224V=20Ω0.2AURI==故D错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A4VU I R U R=+=⨯+…②因电源的电压不变，由①②可得110.6A0.2A4VR R⨯=⨯+解得：R1=10Ω，电源的电压10.6A0.6A10Ω6VU R=⨯=⨯=故A错误；电路消耗的最大功率116V0.6A 3.6WP UI==⨯=故B错误；R1电路消耗的最小功率221210.2A10Ω0.4WP I R==⨯=（）故C正确。
中考物理欧姆定律复习含答案解析
一、初中物理欧姆定律的实际应用问题1．如图所示的电路中，闭合开关S ，当滑动变阻器R 3滑动触头向下移动时，四个理想电表的示数都发生了变化，电表的示数分别用I 、U 1、U 2、U 3表示，电表的示数变化量大小分别用∆I 、∆U 1、∆U 2、∆U 3表示，下列判断正确的是（ ）A ．U 2变大，I 变大B ．U 2 变大，I 变小C ．2U I 变大，2U I ∆∆不变 D ．3U I 变大，3U I∆∆不变 【答案】D【解析】【分析】【详解】AB ．分析电路图知，三个电阻串联在电路中，电压表V 1测电阻R 2和滑动变阻器R 2的总电压，V 2测电阻R 2的电压，V 3测变阻器R 3的电压。
当滑动变阻器的触头向下移动时，滑动变阻器接入电路中的电阻变大，则电路中的总电阻变大，据欧姆定律得，电路中的电流变小，而电阻R 2的阻值不变，其两端的电压U 2应变小，故AB 都错误；C ．据题意得22U R I =，而R 2是定值电阻，所以2U I 不变，2U I ∆∆不变，故C 错误； D ．据题意得33U R I =，而R 3的阻值变大，则3U I 变大，3U I∆∆不变，故D 正确。
故选D 。
2．小明设计了一个用电压表的示数变化反映环境温度变化的电路，其电路图如图甲所示。
其中，电源两端电压U =4V （恒定不变），电压表量程为0~3V ，R 0是阻值为300Ω的定值电阻，R 1是热敏电阻，其阻值随环境温度变化的关系如图乙所示，则下列说法正确的是（ ）A ．R 1的阻值随温度升高而减小B ．环境温度升高时，电路的总功率变小C ．此电路所允许的最高环境温度是80℃D ．当环境温度为40℃时，R 1两端的电压为2V【答案】AC【解析】【详解】 A ．由乙图可知，随温度升高R 1的阻值逐渐降低，故A 正确；B ．由于电源电压不变，当环境温度升高时，R 1的阻值变小，电路总电阻变小，则由2U P R=可知，电路总功率变大，故B 错误； C ．由于温度越高R 1阻值越小，则由串联分压可知，R 0两端电压越大，由于电压表测量R 0两端电压，量程为0~3V ，则电压最大不超过3V ，当电压表为3V 时，对应环境最高温度，此时电路电流为01003V 0.01A 300ΩU I I I R ===== 则此时R 1阻值为 1114V 3V 100Ω0.01AU R I -=== 由乙图得对应最高温度为80℃，故C 正确；D ．当环境温度为40℃时，由乙图得R 1阻值为200Ω，则电路总阻值为500Ω，电路电流为4V 0.008A 500ΩU I R '===总 由于串联，则流过R 1电流为0.008A ，此时R 1两端电压为1110.008A 200Ω=1.6V U I R '''==⨯故D 错误。
2014中考物理专题讲座(附练习)
2014中考物理专题讲座一、光热学难点凸透镜成像的规律1、物距和像距物距：物体到凸透镜光心的距离，用u表示。
像距：像到凸透镜光心的距离，用v表示。
3、实像和虚像实像由实际光线相交而成；虚像是由实际光线的反向处长线相交而成的像。
实像既能显示在光屏上，以可以用眼睛看到；虚像不能显示在光屏，而只能用眼睛看到。
4、有关凸透镜成像规律的理解⑴焦点是成虚像和实像的分界点物体在焦点以外时，另一侧光屏上一定成实像；物体在焦点以内时，一定在同侧成虚像。
⑵2f是成放大和缩小实像的分界点。
=时，所成实像与物体等大；u＞2f时，所成实像是缩小的；f＜u＜2f时，所u f2成实像是放大的。
以上可记为“一焦分虚实，二焦分大小”。
⑶凸透镜成实像时，若物距增大，则像距减小，像也减小；反之，若物距减小，则像距增大，像也增大。
(记为“物进像退，像变大”)⑷根据物距与像距的关系，也能判断出像的性质当u＞v时，像比物小；当u＝v时，像和物大小相等；当u＜v时，像比物大。
⑸凸透镜所成实像都是倒立的，所成虚像都是正立的。
例题1 (多选)有三个焦距都是20cm的凸透镜，小明利用它们和辅助材料制作了三个简易图21的光学器材．第一个制作成简易照相机，用来拍摄挂在墙上的油画；第二个制作成一台投影仪，用来展示幻灯片；第三个直接作放大镜用，用来观察一只小昆虫．对于上述过程，下列说法正确的是（ ）A ．用放大镜观察昆虫时，放大镜到昆虫的距离可以是11cmB ．用照相机拍摄照片时，照相机镜头到油画的距离可以是20cmC ．用投影仪展示幻灯片时，投影仪镜头到幻灯片的距离可以是22cmD ．上述过程中，昆虫通过透镜成的是虚像，油画通过透镜成的是实像例题2： 一天，小聪告诉小亮，放大镜不仅能把物体“放大”，还能把物体“缩小”！有些惊讶的小亮立刻找来一个放大镜做起了实验。
他把放大镜放到花朵前某一位置时，看到了如图21所示的花朵的正立放大虚像。
接着他按小聪的提示进行了操作，终于看到了“缩小”的花朵。
中考物理复习专题：欧姆定律(含答案)
中考物理复习专题：欧姆定律一、单选题1．如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全情况下多次移动滑动变阻器的滑片，根据记录的电流表和电压表示数绘制出图乙的图像，下列说法正确的是（）A．电源电压为3VR的阻值是15ΩB．定值电阻C．滑动变阻器连入电路的最大阻值为7.5ΩD．当滑片P移至中点时，电流表的示数是0.3A2．在“测量小灯泡正常发光时的电阻”的实验中，关于四位同学遇到的一些问题，下列说法不正确的是（）A．小刚连接完电路的最后一根导线小灯泡就亮了，是因为他连接电路时开关是闭合的B．小强连接完电路闭合开关后小灯泡不亮，可能是因为滑动变阻器的阻值调到了最大C．小丽发现小灯泡在不同电压下测得的电阻值均不相同，有可能是由测量误差导致的D．小梅要判断小灯泡是否正常发光，应在调节滑动变阻器的同时仔细观察电压表示数是否达到额定电压3．近十年，中国高铁从追赶到领跑，实现了完美超越。
如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，0R为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。
当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大4．小明设计了如图所示的“电阻测量盒”。
电源电压未知，从方框引出线两端接入被测电阻，闭合开关1S后，下列说法正确的是（）R的电流A．电流表测通过R的阻值未知，则无法测出被测电阻阻值B．若S后，电流表示数会变小C．再闭合开关2D．电源电压下降时，测得的电阻值会偏小5．以下四个电路，不能测出未知电阻R x阻值的电路是（R0阻值已知，电源电压未知）（）A．B．C．D．6．关于欧姆定律，下列说法正确的是（）A ．导体两端电压越大，通过导体的电流越小B ．导体电阻越大，通过导体的电流越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体两端的电压一定时，通过导体的电流与导体的电阻成反比7．如图所示的电路中，当开关S 闭合，甲、乙两表示为电压表时，示数之比32U U 甲乙∶∶；当开关S 断开，甲、乙两表是电流表时，则两表的示数之比为I I 甲乙∶为（ ）A ．2：1B ．3：1C ．2：3D ．1：38．如图所示是汽车油量表的工作原理图，其中电源电压为3V ，油量表是由一只量程为0~0.6A 的电流表改装的，变阻器 R 1铭牌标有“5Ω 2A”的字样，闭合开关，此时滑片P 与a 端的距离为R 1总长的四分之一，以下说法正确的是（ ）A ．此时变阻器接入电路中的阻值是4ΩB ．当油量减少时，电路的总电阻减小C ．油量减少时，油量表示数增大D ．为使电路安全，定值电阻R 0至少为5Ω9．物理学研究中常常用到“控制变量法”、“等效法”、“类比法”等科学方法。
人教版九年级物理十七章欧姆定律故障电路专题(含答案)
人教版九年级物理十七章欧姆定律故障电路专题（含答案）一、专题解读“电路故障”问题是初中电学的一类典型题目,针对简单的串、并联电路出现的一般故障,通过现象结合电路、电表的特点进行分析并找出故障原因,具有一定的灵活性和难度。
这类问题有着很强的规律性,掌握了这些规律,解决问题就会轻松许多。
电路的故障一般有两种情况:一是断路,二是短路(因为整个电路短路会造成电源的损坏,所以题目都是部分电路元件的短接)。
故障带来的现象一般也分为两种情况:一是灯泡的亮暗(“发光”、“不发光”)情况,二是电流或电压(电流表或电压表示数)的异常。
解题思路:先判断电路的连接情况,然后根据题设现象,综合串、并联电路特点进行推理分析(因为并联电路的最大特点是各支路互不影响,比较容易判断,所以故障类题目绝大多数为串联电路)。
一般情况如下:(串联电路)1.断路:灯泡都不会亮。
2.短路(部分短接):会有一个灯泡发光。
然后再根据(利用)电表示数或导线短接后的现象判断出现故障的用电器。
二、专题训练1.(双选)如图所示电路中,电源电压为12V,小灯泡L与电阻R串联,当开关S闭合时,电压表示数为12V,灯泡不亮,则电路故障可能是( ）A.灯L的灯座短路B.电阻R断路C.灯L的灯丝断了D.开关接触不良2.如图所示电路中,当开关S闭合后,发现两灯都不亮,电流表指针几乎指在“0”刻度线不动,电压表指针则是明显偏转,该电路中故障可能是( )A.电流表坏了,或开关S接触不良B.灯泡L1的灯丝断了,或L1的灯泡与灯座接触不良C.电流表和两个灯泡都坏了D.从a点开始,经过L2到b点这一段电路中有断路3.在如图所示电路中,电源电压不变,闭合开关S,电路正常工作一段时间后,发现其中一个电压表示数变大,则（）A.灯L可能变亮B.电阻R可能短路C.灯L可能断路D.电阻R可能断路4.两个灯泡串联的电路如图所示,开关S闭合后两个灯泡都不亮,用电压表测灯泡L1的电压时,其示数为4.5V,再用电压表测灯泡L2两端的电压时,其示数为零,则灯L1、L2的故障是（）A.L1短路,L2断路B.L1断路C.L1、L2都短路D.L1、L2都断路5.某同学按如图所示的电路把电路元件连接好后,闭合开关,发现灯泡亮,电铃不响,电流表的指针有明显的偏转,他用一只电压表去检验故障所在的位置,发现把电压表接a、b时指针有明显的偏转,接b、c时指针几乎不动,再接cdae时,指针仍然不动,那么（）A.bc段,电铃短路B.ab段,电灯断路C.cd段,电流表断路D.ae段,开关断路6.如图所示电路,电流表的量程较大,闭合开关时,发现电流表指针几乎没有偏转。
【精】人教版初三物理第十七章欧姆定律-知识点+练习题+单元测验(有答案)
初三物理第十七章欧姆定律一、电流与电压和电阻的关系1.在电阻一定的情况下, 导体中的电流与加在导体两端的电压成正比；2、在电压一定的情况下, 导体中的电流与导体的电阻成反比。
二、欧姆定律及其应用1.欧姆定律的内容:导体中的电流, 跟导体两端的电压成正比, 跟导体的电阻成反比。
2.数学表达式变形公式有:3.说明:①适用条件: 纯电阻电路（即用电器工作时, 消耗的电能完全转化为内能）②I、U、R对应同一导体或同一段电路, 不同时刻、不同导体或不同段电路三者不能混用, 应加角码区别。
③使用欧姆定律解题时, 电压的单位用伏, 电阻的单位用欧, 电流的单位用安。
④导体的电阻由导体本身的长度、横截面积、材料、温度等因素决定。
R= 是电阻的量度式, 它表示导体的电阻可由给出, 即R 与U、I的比值有关, 但R与外加电压U 和通过电流I等因素无关。
1.串联电路的电阻特点串联电路中总电阻等于各部分电路电阻之和。
公式: R=R1+R2串联电阻的总电阻的阻值比任何一个分电阻的阻值都大。
多个电阻串联相当于增大导线的长度。
2.并联电路的电阻特点并联电路总电阻的倒数等于各支路电阻倒数之和。
公式: = +并联电阻的总电阻的阻值比任何一个分电阻的阻值都小。
多个电阻并联相当于增大导线的横截面积。
【例题解析】1. 一段铜线的电阻为R, 两端电压为U, 通过电流强度为I, 下列说法中不正确的是［ B ］A. R由铜线的长度和横截面积决定B. R的大小与U有关C. 铜线的电阻对电流通过有阻碍作用D. R的大小与I无关2．两条长度相等、截面积不等的同种材料制成的电阻丝, 串联在电路中, 则粗电阻丝［ D ］A. 电流强度较大B. 电流强度较小C. 电压较大D. 电压较小3.根据欧姆定律公式I= U/R, 可变形得到R= U/I．对此, 下列说法中正确的是（ D ）A. 导体电阻的大小跟导体两端的电压成正比B. 导体电阻的大小跟导体中的电流成正比C．当导体两端的电压为零时, 导体的电阻也为零D. 导体电阻的大小跟导体两端的电压和通过导体的电流无关4.有一条电阻线, 在其两端加1伏特电压时, 测得电阻值0.5欧姆, 如果在其两端加10伏特电压时, 其电阻值应为［ A ］A. 0.5欧姆B. 5欧姆C. 0.05欧姆D. 20欧姆5. 两个电阻值完全相等的电阻, 若并联后的总电阻是10欧姆, 则将它们串联的总电阻是［ D ］A. 5欧姆 B. 10欧姆 C. 20欧姆 D. 40欧姆6. 一条导线的电阻是R, 把它对折分成等长的两段后, 再把这两段并联起来使用, 这时电阻是［ A ］A.R/4 .B.R/2 .C.R/..D.R7. 在一段导体两端加2伏特电压时, 通过它的电流强度是0.4安培, 这段导体的电阻是___5___欧姆；如果在它两端不加电压, 通过它的电流强度是___0___安培, 这段导体的电阻是___5___欧姆。
人教版九年级物理 第十七章 欧姆定律-电路故障分析(含答案)
人教版九年级物理第十七章欧姆定律-电路故障分析（含答案）电路故障分析串联电路故障分析电路故障分析常结合电路图以选择题的形式进行考查，电路故障主要考查方式是分析串联电路中某个元件断路或是短路，具体方法如下：并联电路故障分析并联电路一般只会出现断路故障（若出现短路，则整个电路被短路，电源会被烧坏），在判断断路时，只要看哪条支路的电流表示数减小（即为零），或者看哪条支路的用电器不工作，那么就是哪条支路所在的用电器断路。
类型一简单电路故障分析题型1 电路故障分析—断路◆方法技巧◆电路中出现无电流的电路故障，一定是因为断路造成，可以用电压表确定断路的位置，电压表有示数则与之并联的电阻断路了。
【例1】如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数。
若电路只有一处故障，则故障可能是（）A.L断路B.R断路C.R短路D.电流表断路【例2】在如图所示的电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮；若用电压表接在b、d间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光。
则故障一定是（）A.灯泡断路B.灯泡短路C.电阻R短路D.电阻R断路题型2 电路故障分析—短路◆方法技巧◆电路中出现电路故障，但表现出有电流的现象，一定是因为短路造成，可以用电压表确定短路的位置，电压表无示数时其并联的电阻短路。
【例3】如图所示电路中，电源电压保持不变，闭合开关S，灯泡L 发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（）A.电阻R断路B.电阻R短路C.灯L断路D.灯L短路【巩固训练】1.如图所示的电路中，当开关S闭合时，发现小灯泡L1、L2都不发光，电流表的示数为零，电压表指针有明显偏转，则电路的故障可能是（）A.L1断路B.L1短路C.L2断路D.L2短路2.如图所示电路，电源电压为3V，当开关S闭合时，却只有一只灯泡发光，且电压表示数为0V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十七讲欧姆定律【考纲要求】1．通过实验，探究电流、电压和电阻的关系；2．理解欧姆定律，并能进行简单的计算；3．会应用欧姆定律测量电阻；4．了解欧姆定律的应用。
【命题趋势】在中考试题中，仍会结合串并联电路的特点和欧姆定律进行简单的计算，实验侧重于伏安法测电阻的相关问题。
填空题主要“通过开关的开闭转换电路连接形式，结合串、并联电路的特点和欧姆定律进行简单的计算”，选择题主要“利用滑动变阻器的作用和欧姆定律分析电表示数的变化”。
【考点探究】考点一、动态电路分析【例1】如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是（）A.灯泡变亮，电流表的示数变大B.灯泡变暗，电流表的示数变小C.灯泡亮度不变，电流表的示数变大D.灯泡亮度不变，电流表的示数变小【解析】滑片移动时可知滑动变阻器接入电阻的变化，则由欧姆定律可得出电路中电流的变化，由电流变化可知灯泡的亮度变化。
当滑片向右移动时，接入电阻变小，故电路中总电阻减小，因电压不变，由欧姆定律I=U/R 可得，电流增大，故电流表示数变大，灯泡的实际功率变大，故亮度变大．【答案】A【方法总结】本题属于电路的动态分析，此类题可先分析局部电阻的变化，再分析总电阻的变化，由欧姆定律分析电流的变化，难度中等。
此类题目属于欧姆定律的常规题目，本题中滑动变阻器和定值电阻可视为整体进行分析，体现了电学中整体法的应用。
考点二、伏安法测电阻【例2】在测量额定电压为2.5V的小灯泡工作时的电阻实验中：（1）在连接电路时开关应。
（2）晓明同学连接完电路后，闭合开关，发现电压表向右偏转，而电流表指针向零刻度的左边偏转，造成这一现象的原因是 。
（3）晓明同学排除故障后连接成了如图所示的电路，闭合开关，发现灯泡较暗，为了让小灯泡正常发光，应将滑动变阻器的滑片向 端（选填“左”或“右”）移动。
（4）当小灯泡正常发光时，电流表指针如图乙所示，则通过灯泡的电流是 A ，小灯泡正常工作时的电阻是 Ω。
（结果保留一位小数）【解析】本题考查的是电学的综合知识，涉及的面较广。
（1）从培养学生良好的实验习惯及保护电路的角度出发，开始连接电路时，开关应该是断开的，滑动变阻器应该达到最大值，使电路中的电流最小，起到保护电路的作用。
（2）闭合电路后，电流表向零刻度的左边偏转，说明电流表正负接线柱接反了（3）闭合开关，发现灯泡较暗，是因为灯泡实际功率小，通过它的电流太小。
要增加灯泡电流，可以减小电路中的电阻，这可通过向左调节滑动变阻器调节滑片实现。
(4)灯泡正常发光，，则电压应为2.5V ，由图可知，量程为0～0.6A 则读数为0.26A ，则由欧姆定律得：R==AV 26.05.2=9.6Ω．【答案】（1）断开 （2）电流表接线柱接反了 （3）左 （4）0.26；9.6【方法总结】本题考查伏安法测电阻的实验原理、电流表的接法要求及数据的分析，这些是该实验的基础内容，应理解并能应用，难度中等。
考点三 欧姆定律的综合应用【例3】如图是已连接的一部分电路图，R 1＝5Ω，R 2＝20Ω。
表中的结果与ab 间、ac 间、bc 间的连接情况相符合的是（ ）【解析】A项中电阻R1和新接的电流表被短路，电路中只剩下电阻R2和原来的电流表，所以电流表的示数是0.1A，故A项错误；B项中两个电阻并联，电路中的总功率为1W，故答案也错；C项中两个电阻串联，电阻R1两端的电压为0.4V,R2两端的电压为1.6V，符合题意；D项中R1与电压表被短路。
故答案为C。
【答案】C【方法总结】此题比较繁琐，考查了学生分析电路、利用串并联电路特点解决问题的能力。
是一道难度较大的题目。
在分析电路的过程中有些同学往往忽视了短路问题而导致错选。
考点四探究电流与电压、电阻的关系【例4】小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V。
改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中。
（1）实验过程中，移动变阻器滑片时，眼睛应注视＿＿＿＿（选填序号）；A．变阻器滑片B．电压表示数C．电流表示数（2）在丙图中，用笔线代替导线，将电压表正确连入电路；（3）实验中，他所选择的变阻器是＿＿＿（选填序号）；A．10Ω0.5AB．20Ω1AC．50Ω2A（4）乙图中阴影部分面积表示的科学量是＿＿＿＿＿；（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是＿＿＿＿＿＿＿＿＿。
【解析】探究电压一定时，电流与电阻的关系时，在不断的改变定值电阻的同时，必须不断的移动滑动变阻器，使得电压表的示数是一个定值，故在移动滑片的同时，眼睛观察电压表的示数；通过电流与电阻的图像中可以看出保持电压表的示数是2V，故电压表接入电路中时，所选的量程应该是0～3V的，且并联在电阻两端；阴影部分为电压值；滑动变阻器型号的选择应该与定值电阻的阻值差不多，故所选型号为“10Ω0.5A”的；如果电路中出现电流表的示数为零，说明在电路中出现了断路，电压表有示数说明是电阻R处出现了断路。
【答案】（1）B（2）如图（3）C （4）电压 （5）电阻R 处有断路【方法总结】此题从实物图的连接、滑动变阻器型号的选择、故障的分析等方面较为综合的考查了学生，从中加强了学生综合能力的培养，是一道不错的电学中考题。
【经典考题】1．2013烟台）在图4中所示，电源两端电压保持不变，闭合开关S 后，滑动变阻器的滑片P 向右移动的过程中，下列说法正确的是（ ） A ．电流表A 1和电流表A 2的示数之和变小 B ．电压表V 和电流表A 2的示数之比保持不变 C ．电流表A 1的示数变小 ，电压表V 的示数变大 D ．电流表A 2的示数不变 ，电压表V 的示数不变2．（2013烟台）在图5中所示，电源两端电压保持不变，闭合开关S 后，电路正常工作，过了一会儿灯突然变亮，两表示数都变大，则该电路出现的故障可能是（ ）A ．灯L 短路B ．灯L 断路C ．电阻R 断路D ．电阻R 短路3．2013河北）如图6所示，电源电压保持不变，R 1和R 2为定值电阻。
下列说法正确的是（ ）A ．只闭合S 1，滑片P 向右滑动，电压表示数变大B ．先闭合S 1，再闭合S 2，电压表示数变大，电流表示数不变C ．先闭合S 1和S 2，再闭合S 3，电压表与电流表示数的比值变小D ．闭合S 1、S 2和S 3，滑片P 向右滑动，电压表与电流表示数的比值变大4．（2分）（2013•黑河）在某一温度下，两个电路元件A 和B 中的电流与其两端电压的关系如右图所示．则由图可知，元件A 的电阻为 Ω将A 和B 并联后接在电压为2.5V 的电源两端，则通过A 和B 的总电流是 A ．R 2 R 1S 25．（2013东营）（8分）为测量电阻R x的阻值，老师提供了以下器材：待测电阻R x、已知阻值的定值电阻R0一个、电压不变但电压值未知的电源一个、电流表一只、开关两个、导线若干。
从中选择器材按下述要求完成实验。
（1）将所设计的电路图画在方框内；（2）写出实验步骤；（3）利用测得数据写出待测电阻R x的表达式：R x= 。
【模拟预测】1．小明将酒精气体传感器，电阻R与电压表组成如图所示电路，闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大，此过程中（）A.通过传感器的电流逐渐减小B.传感器两端的电压逐渐增大C.传感器的电阻逐渐减小D.传感器的电阻逐渐增大2．如图所示，R1＝10欧姆，电流表A1示数为0.5安培，电源电压为10伏特。
下列叙述不正确的是( ) DA．R1与R2并联B．R2阻值为20欧姆C．R1两端电压为10伏特D．电流表A的示数为1.0安培3．某同学设计了一个电子身高测量仪。
下列四个电路中，R 是定值电阻，R＇是滑动变阻器，电源电压不变，滑片会随身高上下平移。
能够实现身高越高，电压表示数越大的电路是（）CA B D4．在如图所示的电路中，闭合开关S，电路正常工作。
一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。
将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转。
若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路5．将一个5Ω的电阻和一个20Ω的电阻串联，等效电阻是_________Ω；若将它们并联，等效电阻是___________Ω。
6．甲和乙两灯的额定电压均为6V，图14是甲、乙两灯的电流随其两端电压变化的曲线。
现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为_____A，电源电压最大为_____V。
7. 两只定值电阻, 甲标有“10Ω 1A”, 乙标有“15Ω 0. 6A”,把它们串联在同一电路中, 总电阻是____Ω; 电路中允许通过的最大电流为_____A; 电路两端允许加的最大电压为_____V。
8、如图所示的电路中，电源电压保持不变。
当开关S由断开到闭合时，电流表的示数将，电压表与电流表示数的比值将(以上两空均填“变大”、“变小”或“不变”)9、有三个阻值不同的完好电阻R、2R和3R，小华想利用图-1电路测量R的阻值．1（1）测量电阻的实验原理是（2）根据图-1，用笔画线替代导线，将图-2实物图连接完整．图-1 图-2（3）正确连接实物电路图后，开关S闭合前应将滑片P置于；闭合开关S后，小华发现，无论怎样移动滑片P，电压表和电流表都有示数且不变．经过检查各元件连接正确，故障应是滑动变阻器（选填“断路”或“短路”）．（4）为使R的测量结果准确，需要获得多组1R1两端电压值及通过R的电流值．在不改变电源的1情况下，小华利用R、3R替代滑动变阻器获得2了四组数据，如右表．她的具体做法是．（5）被测电阻R的阻值为Ω．1参考答案【经典考题】1．A 2．D 3．C4．5 0.755．方法一： （1）电路图如图：（2）实验步骤：①按电路图连接电路。
②闭合开关S 1，断开开关S 2，读出此时电流表的示数I 1。
③闭合开关S 2，断开开关S 1，读出此时电流表的示数I 2。
④根据所测数据计算得出R x 的阻值。
（3）1x 02=I R R I 方法二： （1）电路图如图（2）实验步骤： ①按电路图连接电路。
②闭合开关S 1、 S 2，读出此时电流表的示数I 1。
③闭合开关S 1，断开开关S 2，读出此时电流表的示数I 2。
④根据所测数据计算得出R x 的阻值。
（3）12x 02=I I R R I 【模拟预测】1．C 2．D 3．B 4．A5．25 4 6．0.5；87．25;0. 6; 15 8．变大 不变9. （1） 欧姆定律（或R U I =，或IU R =）． （3）右端（或B 端，或阻值最大处）；短路（4）测出分别将2R 、3R 、2R 与3R 串联或2R 与3R 并联后接入电路时，1R 的相应电压值和电流值； （5）6.17．。
