30-50K规格书-光敏电阻
硫化镉光敏电阻器(PGM)规格书
Ø0.6 17.5
环氧树脂封装 (PGM 20mm) 外观
环氧树脂封装 (PGM 20mm) 尺寸
Plastic Case Ø 22 5 Epoxy Resin 17.5
金属外壳封装 (PGM 20mm) 外观
备注： 尺寸的单位是 (mm)， 且各部分尺寸不一。
金属外壳封装 (PGM 20mm) 尺寸
金属外壳封装 (PGM 5mm) 外观
备注： 尺寸的单位是 (mm)， 且各部分尺寸不一。
金属外壳封装 (PGM 5mm) 尺寸
Ø 0.5
04 of 07
德键电子工业股份有限公司
Version 2014
34±2
PGM5**** series Epoxy resin package
4.3±0.2
2.4Max
5mm CDS 光敏电阻器 (PGM55**-MP) 系列 电子特性
型号 最大电压 (VDC) 最大功率 (mW) 环境温度 (°C) 光谱峰值 (nm) 亮电阻 (10Lx)(KΩ) 暗电阻 (MΩ)min γ min 响应时间(ms) 上升 下降
PGM5506-MP PGM5516-MP PGM5526-MP PGM5537-MP PGM5539-MP PGM5549-MP
CdS CdSe Cd(S.Se)
600 700 800 Wavelength(nm)
900
1000
(PGM) 光谱响应
02 of 07
德键电子工业股份有限公司
Version 2014
TOKEN
CDS 光敏 - PGM 系列 物理和环境特性
项 目 可焊性
PGM CDS光敏电阻器
测试方法 在温度为 230±5°C 时 将引脚端浸入焊锡液中 2±0.5秒(针脚端远离焊锡面5mm). 温度变化值 温度变化： 低(-40°C) - 高(+60°C) 连续 5 个回 合 持续时间：30分钟 湿度和热度 1. 将测试盒设置成：60±5°C； 湿度：90-95%； 日照强度：0勒克斯； 持续时间：100小时 2. 在正常的温度和湿度下放置24小时后取走 温度系数 在 25±5°C 条件下日照强度：150勒克斯 （在额定功率下） 持续时间：600小时 金属丝弯曲强度 将引脚固定，另一端向相反方向弯曲90° 振动 频率：50Hz 振幅：1. 5mm 用法：平行陶瓷层对着陶瓷层持续时间：2小时
常用光敏电阻的规格参数
常用光敏电阻的规格参数超高亮LED/5毫米聚光圆头紫光紫外光光触媒LED灯珠/发光二极管芯片来源:芯片全部由国外进口，封装方式为环氧树脂紫光LED性能参数：1、发光波段：400-405nm2、工作电压：3.2-3.6V3、工作电流：20mA4、光强参数：150-200mcd5、芯片功率：3-4mW高质量进口灯：3528(仪表改装)1210LED蓝光贴片发光二极管·产品型号：1210(3528)·产品体积：3.5*2.8*1.9·产品波长：452-462NM·产品亮度：750-800MCD·电压:3.0-3.4V·电流:20MA·焊接温度：250·发光角度：120超高亮度发光二极管5mm白光草帽LED 5流明白光LED参数:电压:3.0-3.2v电流:20mA发光强度:1500-1800mcd(4-5流明）发光角度:120度(散光)色温:6000-7000K(正白光)蓝色聚光led灯珠/LED/LED灯/led发光二极管，led节能灯专用无光衰0.32元宝贝参数：额定电压：3.0V-3.4V额定电流：20毫安亮度：5000mcd光型：蓝色聚光发光角度：20度波长：465-468光衰：首1000小时内无光衰，千小时光衰3‰。
千小时光衰值：即：在有效使用寿命内，以千小时为单位的平均光衰值。
这一标准更能充分体现灯珠的使用寿命、长效性等综合品质。
宝贝应用参数：工作电压：3.0-3.4V；工作电流：14-16mA ；工作温度：-20℃-+40℃；焊接温控：240-260℃,请在离灯管底部1.5mm以上进行焊接，烙铁头温度不得高于280℃，焊接停留时间不得超过2秒；5mm大草帽白色LED发光二极管 LED灯泡 0.12元主要参数：光管直径 5 mm波长范围 6 2 0 - 6 2 5 nm发光颜色白色外观颜色白色透明发光角度 140 度发光强度 1000-1200 mcd正常工作电压 3.2-3.4 V正常工作电流 20 mA最大反向电压 5 V产地：深圳5MM白发绿草帽灯白发绿发光二极管LED绿色二极管5MM草帽灯珠0.11元[LED管外形]直径4.8mm，即5mm（常说）透明，草帽型[发光颜色]白发绿[发光角度]120度[发光强度]1400-1600 mcd[正常工作电压]3.0-3.4V[正常工作电流]10-20 mA[最大反向电压]5 V[包装]1000只装,可拆包零卖！防静电包装[寿命]20MA工作电流约10万小时.最佳工作电流14ma左右STM - LM324N - 芯片四运算放大器低功率 1.89元IC类型: 放大器IC品牌: STSTMICROELECTRONICS - LM324N - 芯片四运算放大器低功率描述运放类型:低功率放大器数目:4带宽:1MHz针脚数:14工作温度范围:-40°C to +85°CSVHC(高度关注物质):No SVHC封装类型:DIP-3dB带宽增益乘积:1.3MHz变化斜率:0.4V/μs器件标号:324器件标记:LM324N工作温度最低:-40°C工作温度最高:85°C放大器类型:Operational电源电压最大:30V电源电压最小:3V芯片标号:324表面安装器件:通孔安装输入偏移电压最大:7mV逻辑功能号:324额定电源电压, +:5V。
光敏电阻 3.3v
光敏电阻3.3v一、光敏电阻的工作原理光敏电阻，又称为光电电阻，是一种基于光电效应的电子元件。
其核心组成部分是一个半导体光电元件，通常为硅或锗。
当光照射在光敏电阻的表面时，光子能量会激发电子从价带跃迁到导带，从而产生电子-空穴对。
这种激发的电子-空穴对会参与电导过程，导致光敏电阻的阻值发生变化。
这一现象，称为光电导效应，是光敏电阻工作的基础。
二、光敏电阻的特性1.光谱响应特性：不同波长的光线对光敏电阻产生的电阻变化是不同的。
某些波长的光线会使光敏电阻的阻值大幅度降低，而其他波长的光线可能对其阻值影响较小。
这种特性使得光敏电阻可以根据光谱分布来检测不同颜色的光线。
2.光照特性：随着光照强度的增加，光敏电阻的阻值会逐渐减小。
在一定光照强度范围内，阻值变化与光照强度呈线性关系。
这种特性使得光敏电阻可以用作环境光的检测器或用于控制光照强度。
3.温度特性：温度对光敏电阻的性能也有显著影响。
在高温环境下，光敏电阻的阻值可能会发生变化，导致其光电性能降低。
因此，在高温或恶劣环境下使用光敏电阻时，需要考虑温度补偿。
三、光敏电阻的应用由于其独特的光电性能，光敏电阻在许多领域都有广泛的应用。
以下是一些常见的应用场景：1.环境光检测：利用光敏电阻的光照特性，可以检测环境光的亮度，并将其转换为电信号用于控制照明系统、显示器亮度等。
2.光电开关：结合光敏电阻的光谱响应特性，可以制作光电开关，用于检测物体的颜色、位置等。
例如，在自动化生产线上的物品分拣系统，通过检测物体的颜色或形状来控制机械臂的动作。
3.图像传感器：在摄像头、扫描仪等图像采集设备中，光敏电阻可以作为图像传感器的一部分，用于捕捉和转换图像的光信号为电信号。
4.太阳辐射计：在气象观测领域，光敏电阻可以用于太阳辐射计，测量太阳光的辐射强度和光谱分布。
5.光谱分析仪：通过将多个不同波长敏感的光敏电阻组合使用，可以构建光谱分析仪，用于检测和分析物质的光谱特征。
四、3.3v光敏电阻3.3v光敏电阻是一种特殊型号的光敏电阻，其工作电压为3.3v。

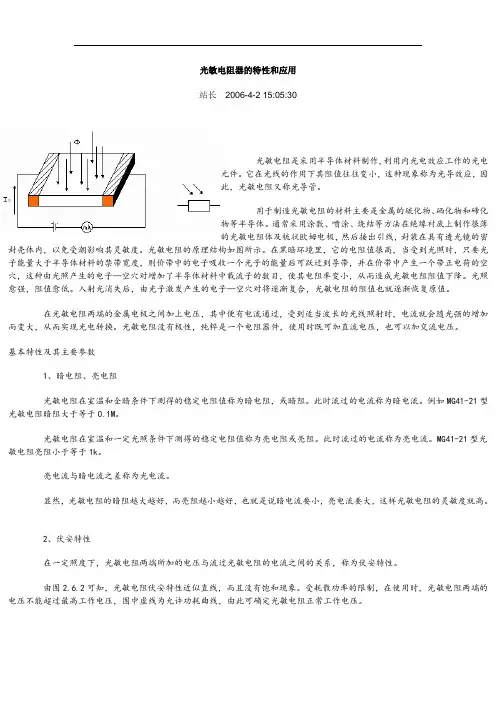

光敏电阻器的特性和应用
光敏电阻器的特性和应用站长2006-4-2 15:05:30光敏电阻是采用半导体材料制作，利用内光电效应工作的光电元件。
它在光线的作用下其阻值往往变小，这种现象称为光导效应，因此，光敏电阻又称光导管。
用于制造光敏电阻的材料主要是金属的硫化物、硒化物和碲化物等半导体。
通常采用涂敷、喷涂、烧结等方法在绝缘衬底上制作很薄的光敏电阻体及梳状欧姆电极，然后接出引线，封装在具有透光镜的密封壳体内，以免受潮影响其灵敏度。
光敏电阻的原理结构如图所示。
在黑暗环境里，它的电阻值很高，当受到光照时，只要光子能量大于半导体材料的禁带宽度，则价带中的电子吸收一个光子的能量后可跃迁到导带，并在价带中产生一个带正电荷的空穴，这种由光照产生的电子—空穴对增加了半导体材料中载流子的数目，使其电阻率变小，从而造成光敏电阻阻值下降。
光照愈强，阻值愈低。
入射光消失后，由光子激发产生的电子—空穴对将逐渐复合，光敏电阻的阻值也就逐渐恢复原值。
在光敏电阻两端的金属电极之间加上电压，其中便有电流通过，受到适当波长的光线照射时，电流就会随光强的增加而变大，从而实现光电转换。
光敏电阻没有极性，纯粹是一个电阻器件，使用时既可加直流电压，也可以加交流电压。
基本特性及其主要参数1、暗电阻、亮电阻光敏电阻在室温和全暗条件下测得的稳定电阻值称为暗电阻，或暗阻。
此时流过的电流称为暗电流。
例如MG41-21型光敏电阻暗阻大于等于0.1M。
光敏电阻在室温和一定光照条件下测得的稳定电阻值称为亮电阻或亮阻。
此时流过的电流称为亮电流。
MG41-21型光敏电阻亮阻小于等于1k。
亮电流与暗电流之差称为光电流。
显然，光敏电阻的暗阻越大越好，而亮阻越小越好，也就是说暗电流要小，亮电流要大，这样光敏电阻的灵敏度就高。
2、伏安特性在一定照度下，光敏电阻两端所加的电压与流过光敏电阻的电流之间的关系，称为伏安特性。
由图2.6.2可知，光敏电阻伏安特性近似直线，而且没有饱和现象。
受耗散功率的限制，在使用时，光敏电阻两端的电压不能超过最高工作电压，图中虚线为允许功耗曲线，由此可确定光敏电阻正常工作电压。
《光敏电阻》课件
目录
• 光敏电阻简介 • 光敏电阻的应用 • 光敏电阻的优缺点 • 光敏电阻的参数与规格 • 光敏电阻的选择与使用 • 光敏电阻的发展趋势与未来展望
01
光敏电阻简介
定义与特性
定义
光敏电阻是一种光电传感器，能 够将光信号转换为电信号。
特性
具有高灵敏度、快速响应、稳定 性好等优点，广泛应用于光强度 检测、自动控制等领域。
技术发展趋势
技术创新
随着科技的不断进步，光敏电阻技术也在持续创新，新型 材料和工艺的应用将进一步提升光敏电阻的性能。
集成化与微型化
为了满足现代电子产品对小型化的需求，光敏电阻正朝着 集成化、微型化的方向发展，实现更小体积、更高灵敏度 的性能。
智能化与多功能化
光敏电阻技术将与人工智能、物联网等技术结合，实现智 能化、多功能化的应用，提升光敏电阻在自动化控制、智 能家居等领域的应用价值。
应用场景
广泛应用于家庭、学校、工厂、仓库等场所的火 灾预防和报警。
03
光敏电阻的优缺点
优点
01
02
03
04
高灵敏度
光敏电阻的灵敏度较高，能够 快速响应光线的变化。
线性输出
在一定的光照范围内，光敏电 阻的输出电压与光照强度成线 性关系，便于测量和控制。
稳定性好
光敏电阻的特性参数稳定，不 易受温度、湿度等因素的影响
应用场景
广泛应用于室内照明、舞 台灯光、阅读灯等场合。
光电开关
总结词
光敏电阻可以作为光电开关的感 应元件，实现物体位置的检测和
自动控制。
详细描述
通过检测物体遮挡或反射的光线， 光敏电阻可以输出相应的电信号， 从而判断物体的位置或运动状态。

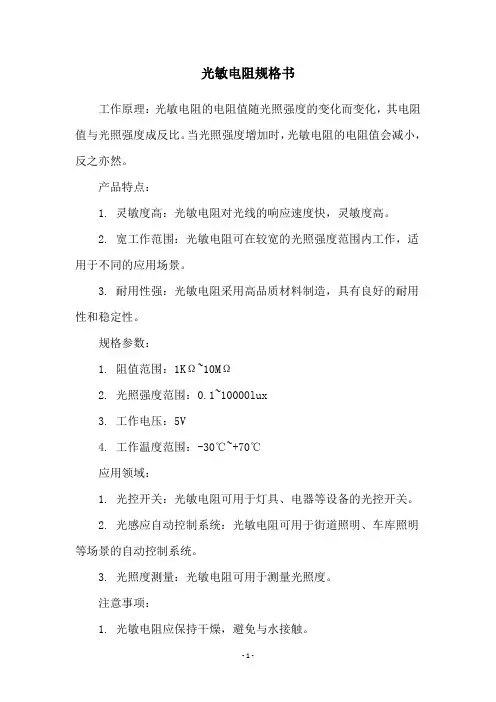

光敏电阻规格书
光敏电阻规格书
工作原理：光敏电阻的电阻值随光照强度的变化而变化，其电阻值与光照强度成反比。
当光照强度增加时，光敏电阻的电阻值会减小，反之亦然。
产品特点：
1. 灵敏度高：光敏电阻对光线的响应速度快，灵敏度高。
2. 宽工作范围：光敏电阻可在较宽的光照强度范围内工作，适用于不同的应用场景。
3. 耐用性强：光敏电阻采用高品质材料制造，具有良好的耐用性和稳定性。
规格参数：
1. 阻值范围：1KΩ~10MΩ
2. 光照强度范围：0.1~10000lux
3. 工作电压：5V
4. 工作温度范围：-30℃~+70℃
应用领域：
1. 光控开关：光敏电阻可用于灯具、电器等设备的光控开关。
2. 光感应自动控制系统：光敏电阻可用于街道照明、车库照明等场景的自动控制系统。
3. 光照度测量：光敏电阻可用于测量光照度。
注意事项：
1. 光敏电阻应保持干燥，避免与水接触。
2. 光敏电阻应避免长时间受到强光照射，以防影响其灵敏度和寿命。
3. 光敏电阻应在规定的工作电压下使用，过高的电压会影响其使用寿命。
光敏电阻-PPT
(2)转换电路把输出转换成电学量信号 通过元件把敏感元件的输出转换成电学量信号，最 后借助于转换电路把电学量信号转换为便于处理、 显示、记录或控制的量．下面通过力传感器来进一 步学习．
力传感器主要是利用敏感元件和变阻器把力学信号 (位移、速度、加速度等)转换为电学信号(电压、电 流等)的仪器．力传感器广泛地应用于社会生产、 现代科技中，如安装在导弹、飞机、潜艇和宇宙飞 船上的惯性导航系统及ABS防抱死制动系统等．
【精讲精析】 (1)电子秤需要将重力所产生的压力 这个力学量转换成电流这个电学量，需要力传感 器． (2)要控制恒温箱内的温度达到恒定值或在某一确定 范围内，需要将温度这个热学量转换成易测量的电 流这个电学量，应该用温度传感器． (3)根据要求，这个开关与亮度有关，可用光传感器 控制；还与有没有人经过有关，有人经过可用人走 动发出的声音控制，所以可用光和声传感器，也就 是平时商店里卖的声光控电子开关． 【答案】 (1)力传感器 (2)温度传感器 (3)声传 感器和光传感器
3．力敏电阻 通常电子秤中就有力敏电阻，它属于压力传感 器．常用的压力传感器有金属应变片和半导体 力敏电阻．力敏电ห้องสมุดไป่ตู้一般以桥式连接，受力后 就破坏了电桥的平衡，使之输出相应的电信 号．
4．气敏电阻 有一种煤气泄漏报警器，在瓦斯泄漏后会报 警，甚至启动抽油烟机通风．这种报警器内 就是装置了一种气敏电阻．这种半导体在表 面吸收了某种自身敏感的气体之后会发生反 应，而使自身的电阻值改变．气敏电阻根据 型号对不同的气体敏感．有的是对汽油，有 的是对一氧化碳，有的是对酒精．
(2)a 传感器的读数恰为零，即左侧弹簧的弹力 F1′＝0，因两弹簧相同，左弹簧伸长多少，右 弹簧就缩短多少，所以右弹簧的弹力变为 F2′ ＝20 N，滑块所受合力产生加速度，由牛顿第
关于光敏电阻的规格
关于光敏电阻的规格
最近在网络中常见到一些特殊型号的光敏电阻命名方式，今天给大家做个科普简单介绍下光敏电阻。
光敏电阻是常见的可见光光敏传感器最原始的一种形态，其常见的规格是∮3∮4∮5∮7∮12∮20∮20还有不长见到的金属壳光敏电阻，和塑料壳的光敏电阻
其中金属壳的光敏电阻，市场普遍用到的是6.5的金属壳
另外塑料壳光敏电阻，市场普遍用到的是∮20系列
光敏电阻型号分了那么多，在实际应用中主要参数还是5K-200K之间，在这么多参数选择的时候就出现了一些行业分档标准可供大家选择。
那么光敏电阻的命名规则是怎么来的呢？今天在这里就给大家举例说明。
用最常见的∮5举例说明（例如GM5516）
GM5516的含义
GM代表公司的名称
5代表的是直径
5代表的是材料
1代表的是分档
6代表的是伽马值。
光敏电阻型号
光敏电阻或光导管，常用的制作材料为硫化镉，另外还有硒、硫化铝、硫化铅和硫化铋等材料。
这些制作材料具有在特定波长的光照射下，其阻值迅速减小的特性。
这是由于光照产生的载流子都参与导电，在外加电场的作用下作漂移运动，电子奔向电源的正极，空穴奔向电源的负极，从而使光敏电阻器的阻值迅速下降。
光敏电阻是用硫化隔或硒化隔等半导体材料制成的特殊电阻器，其工作原理是基于内光电效应。
光照愈强，阻值就愈低，随着光照强度的升高，电阻值迅速降低，亮电阻值可小至1KΩ以下。
光敏电阻对光线十分敏感，其在无光照时，呈高阻状态，暗电阻一般可达1.5M Ω。
光敏电阻的特殊性能，随着科技的发展将得到极其广泛应用。
光敏电阻器是利用半导体的光电导效应制成的一种电阻值随入射光的强弱而改变的电阻器，又称为光电导探测器；入射光强，电阻减小，入射光弱，电阻增大。
还有另一种入射光弱，电阻减小，入射光强，电阻增大。
光敏电阻器一般用于光的测量、光的控制和光电转换（将光的变化转换为电的变化）。
常用的光敏电阻器硫化镉光敏电阻器，它是由半导体材料制成的。
光敏电阻器对光的敏感性（即光谱特性）与人眼对可见光（0.4~0.76）μm的响应很接近，只要人眼可感受的光，都会引起它的阻值变化。
设计光控电路时，都用白炽灯泡（小电珠）光线或自然光线作控制光源，使设计大为简化。
光敏电阻规格型号:通常，光敏电阻器都制成薄片结构，以便吸收更多的光能。
当它受到光的照射时，半导体片（光敏层）内就激发出电子—空穴对，参与导电，使电路中电流增强。
为了获得高的灵敏度，光敏电阻的电极常采用梳状图案，它是在一定的掩膜下向光电导薄膜上蒸镀金或铟等金属形成的。
一般光敏电阻器结构如图所示。
常用光敏电阻（环氧树脂封装）- 导线型（DIP）规格：光敏电阻-￠3mm系列外观描述：基板：L3.3mm±0.2mm&TImes;W3.0mm±0.1mm&TImes;H1.8mm引线长：L36mm±0.2mm /引线直径：￠0.4mm封装类型：属环氧树脂封装/直插型（DIP）常用型号：LXD3526 / LXD3537 / LXD3548----------规格：光敏电阻￠4mm系列外观描述：基板：L4.1mm±0.2mm&TImes;W3.4mm±0.1mm&TImes;H1.8mm引线长：36mm±0.2mm/ 引线直径：￠0.4mm封装类型：属环氧树脂封装/直插型（DIP）常用型号：LXD4526 / LXD4537 / LXD4548------规格：光敏电阻￠5mm系列外观描述：基板：L5.1mm±0.2mm×W4.3mm±0.2mm×H2.4mm引线长：L36mm±0.2mm /引线直径：￠0.5mm封装类型：属环氧树脂封装/直插型（DIP）常用型号：LXD5516 / LXD5528 / LXD5537 / LXD5539 / LXD5549 / LXD5516D LXD5626D / LXD5637D / LXD5649D------规格：光敏电阻￠7mm系列外观描述：基板：L7.0mm±0.2mm×W5.9mm±0.1mm×H2.4mm引线长：L36mm±0.2mm /引线直径：￠0.5mm封装类型：属环氧树脂封装/直插型（DIP）常用型号：LXD7506 / LXD7526 / LXD7638 / LXD7649------规格：光敏电阻￠11mm系列外观描述：基板：L11mm±0.2mm×W9.0mm±0.2mm×H2.4mm引线长：L36mm±0.2mm /引线直径：￠0.6mm封装类型：属环氧树脂封装/直插型（DIP）常用型号：LXD11516 / LXD11528 / LXD11537 / LXD11539 / LXD11549 / ------规格：光敏电阻￠12mm系列外观描述：基板：L12mm±0.3mm×W10.5mm±0.2mm×H2.5mm引线长：L36mm±0.2mm /引线直径：￠0.4mm封装类型：属环氧树脂封装/直插型（DIP）常用型号：LXD12516 / LXD12528 / LXD12537 / LXD12539 / LXD12549 /------规格：光敏电阻￠20mm系列外观描述：基板：L20mm±0.4mm×H2.5mm引线长：L25mm±2mm /引线直径：￠1.0mm封装类型：属环氧树脂封装/直插型（DIP）常用型号：LXD20516 / LXD20528 / LXD20537 / LXD20539 / LXD20549 / ------规格：光敏电阻￠25mm系列外观描述：基板：L25.5mm±1.5mm×W3.0mm±0.1m×H2.8mm引线长：L30mm±0.2mm /引线直径：￠1.0mm封装类型：属环氧树脂封装/直插型（DIP）常用型号：LXD25516 / LXD25528 / LXD25537 / LXD25539 / LXD25549 /。
南京光敏电阻规格
南京光敏电阻规格
南京光敏电阻是一种基于光敏效应的电阻器件，可以转换光信号为
电信号。
它广泛应用于光电控制、光电检测、光电通信等领域。
下面
是南京光敏电阻的规格列表：
1. 工作电压范围：0-100V；
2. 工作温度范围：-40℃ ~ +85℃；
3. 光敏电阻值范围：1KΩ ~ 10MΩ；
4. 光敏响应频率：10Hz ~ 200kHz；
5. 光敏响应度：高于0.5A/W；
6. 光电转换效率：高于50%；
7. 尺寸：Φ7mm ~ Φ12mm（圆形）或4.4 x 5.8mm ~ 7 x 6mm（矩形）。
以上是南京光敏电阻的主要规格参数。
在实际应用中，根据具体需求，还可以根据光敏电阻的响应灵敏度、线性范围、响应时间等参数进行
选择。
总之，南京光敏电阻作为一种理想的光学传感器件，可以为光
电行业提供稳定、高灵敏度的信号转换和检测技术支持。
光敏电阻的主要参数与特性(精)
光敏电阻的主要参数与特性1.光敏电阻的主要参数（1）暗电阻◆光敏电阻在不受光时的阻值称为暗电阻，此时流过的电流称为暗电流。
（2）亮电阻◆光敏电阻在受光照射时的电阻称为亮电阻，此时流过的电流称为亮电流。
（3）光电流◆亮电流与暗电流之差称为光电流。
2．光敏电阻的基本特性（1）伏安特性◆在一定照度下，流过光敏电阻的电流与光敏电阻两端的电压的关系称为光敏电阻的伏安特性。
硫化镉光敏电阻的伏安特性（2）光谱特性◆光敏电阻的相对光敏灵敏度与入射波长的关系称为光谱特性，亦称为光谱响应。
下图为几种不同材料光敏电阻的光谱特性。
对应于不同波长，光敏电阻的灵敏度是不同的。
光敏电阻的光谱特性（3）光照特性◆光敏电阻的光照特性是光敏电阻的光电流与光强之间的关系，如图8-10所示。
◆由于光敏电阻的光照特性呈非线性，因此不宜作为测量元件，一般在自动控制系统中常用作开关式光电信号传感元件。
光敏电阻的光照特性（4）温度特性◆光敏电阻受温度的影响较大。
当温度升高时，它的暗电阻和灵敏度都下降。
◆温度变化影响光敏电阻的光谱响应，尤其是响应于红外区的硫化铅光敏电阻受温度影响更大。
下图为硫化铅光敏电阻的光谱温度特性曲线。
硫化铅光敏电阻的光谱温度特性曲线（5）光敏电阻的响应时间和频率特性◆实验证明，光电流的变化对于光的变化，在时间上有一个滞后，通常用时间常数t来描述，这叫做光电导的弛豫现象。
所谓时间常数即为光敏电阻自停止光照起到电流下降到原来的63%所需的时间，因此，t越小，响应越迅速，但大多数光敏电阻的时间常数都较大，这是它的缺点之一。
下图所示为硫化镉和硫化铅的光敏电阻的频率特性。
光敏电阻的频率特性。
