采煤机375技术参数

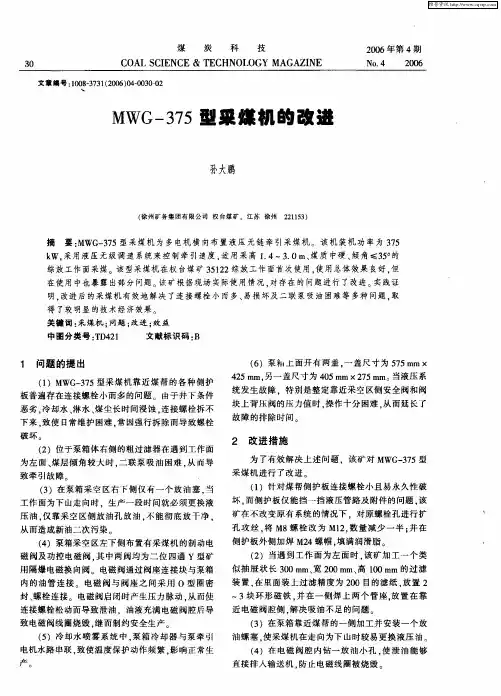

MWG-375型采煤机的改进
１ 问题 的提 出
（）Ｍ 一 ７ 采煤 机 靠 近煤 帮 的各 种 侧 护 １ ＷＧ ３５型 板普 遍存 在连接螺 栓小 而多 的问题 由于井 下 条件 恶劣。 冷却 水 、 淋水 、 煤尘 长 时间浸蚀 。 接螺 栓拆 不 连 下来 。 致使 日常维 护 困难 ． 因强行 拆 除而导 致螺 栓 常
综放 工作面 采煤 。该 型采煤 机在 权 台煤矿 ３ １２综放工 作 面首次 使用 ， 用 总体 效果 良好 ， ５２ 使 但 在使 用 中也 暴露 出部分 １ 。 矿 根据 现场 实 际使 用 情况 。 ＇ ７题 该 对存 在 的 问题 进行 了改进 。实践证 明． 改进后 的采 煤机 有 效地解 决 了连 接螺 栓 小 而多 、 易损 坏及 二联 泵 吸 油 困难等 多种 问题 ， 取
破坏。
４ ５ｍｍ。 ２ 另一 盖尺 寸为 ４５ｍｍ×２５ｍｍ。 ０ ７ 当液压 系
统 发生 故 障 ．特 别是 整定 靠近采 空 区侧安 全 阀和 阀
块 上背 压 阀的压 力值 时 ， 作十 分 困难 。 而延 长 了 操 从
故 障 的排 除时间 。
（）Байду номын сангаас于泵箱体右侧的粗过滤器在遇到工作面 ２
（ ）当遇 到 工 作 面 为左 面 时 ， ２ 该矿 加 工 一个 类
压油 。 仅靠 采空 区侧 放 油孔 放 油 ， 能彻 底 放 干净 ， 不
从 而造成 新油二 次污染
（ ）泵箱采 空 区左 下侧 布置 有采煤 机 的制 动电 ４
采煤机型号及主要全参数
标准文档★用于煤层厚度 1.3m～2.88m 的中厚煤层开采★液压调速，齿轮销轨行走★过载、过热等保护功能齐全★多点操作，使用方便★液压系统和机械传动系统设计裕度大，可靠性高★截割部电机装有离合装置和弹性扭矩轴, 提高了安全性★机面高度较低, 对于中厚偏薄煤层的开采有很好的适应性★窄机身设计，可与SGZ630/220型运输机配套主要特点：1、液压牵引采煤机； 2 、适用于采高1.3-2.88m 中厚煤层综采或高档普采工作面；3、可采较硬煤质。
使用范围：MG132/320-W系列采煤机用于采高 1.3-2.88m 中厚煤层综采或高档普采工作面，可采较硬煤质主要配套设备：输送机：SGD630/220 SGD730/220; 支架：单体液压支柱、液压支架技术参数：MG80/200-BW系列采煤机该机功率较大，机身短、窄、薄、对于薄煤层适应性大，是目前本公司及国内无链牵引最矮的机型，也是目前国内薄煤层多电机横向布置采煤机的最矮、最小机型。
采用多电机横向布置，抽屉式安装，机械传动系统各自独立，马达和油缸外置便于维护、检修；机身主体为一个箱体，无对接面，避免了以往采煤机对接螺栓松动问题。
因此故障点，漏油点少，故障率低。
本机无底托架，从而加大了机身下面的过煤高度。
液压锁和油缸进行分体设计，便于故障查找，维护和更换。
主泵和马达富裕系数较大，液压外配套件选用国内厂家的名牌产品，可靠性高。
牵引末级采用两级双浮动行星传动。
结构紧凑、体积小。
采用弯摇臂设计，加大过煤空间，提高装煤效果。
行走箱内的行走轮，采用了特殊滑动轴承，提高了可靠性。
两截割电机设有机械离合装置，检修安全方便。
将管路尽可能布置在机壳内部，使胶管的防护性好，整机无护罩。
导向滑靴采用分体式，便于更换。
电气系统设有过热、过流保护装置，保护齐全。
该机中间和两端都设有手把和按钮，可实现多点控制便于操作。
采煤机型号MG80/200-BW采高（m）076～1.4截深（m）0.63; 0.7; 0.8适应倾角≤30°滚筒直径（m）0.76;0.8;0.85; 0.9; 1.0滚筒转数（r/min ）90摇臂长度（mm）1406摇臂摆动中心距（mm）3800牵引力（KN）150牵引速度（m/min）0～5牵引型式液压无链牵引机面高度（mm）640最小卧底量（mm）60灭尘方试内外喷雾装机功率（KW）2× 80+40电压（V）1140机重（T）12输送机SGB150（配专用挡煤板）支架单体液压支柱薄煤层液压支架MG132/320-W系列采煤机本采煤机采用多部电机横向布置的结构方式，各部件纵向之间没有直接的动力传动，各部件的机械传动分别独立，改善了受力条件，提高了传动件的运动精度，并且简单可靠，大大提高了机械传动效率，降低了机体的发热程度，从根本上克服了电机纵向布置传动形式存在的漏油、噪声大等诸多不足。

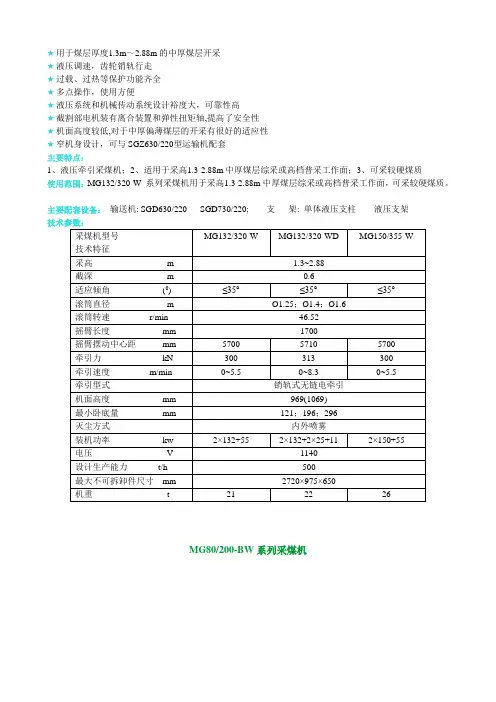

采煤机型号及主要参数
★用于煤层厚度1.3m～2.88m的中厚煤层开采★液压调速，齿轮销轨行走★过载、过热等保护功能齐全★多点操作，使用方便★液压系统和机械传动系统设计裕度大，可靠性高★截割部电机装有离合装置和弹性扭矩轴,提高了安全性★机面高度较低,对于中厚偏薄煤层的开采有很好的适应性★窄机身设计，可与SGZ630/220型运输机配套主要特点：1、液压牵引采煤机；2、适用于采高1.3-2.88m中厚煤层综采或高档普采工作面；3、可采较硬煤质使用范围：MG132/320-W 系列采煤机用于采高1.3-2.88m中厚煤层综采或高档普采工作面，可采较硬煤质。
主要配套设备：输送机: SGD630/220 SGD730/220; 支架: 单体液压支柱液压支架技术参数：MG80/200-BW系列采煤机该机功率较大，机身短、窄、薄、对于薄煤层适应性大，是目前本公司及国内无链牵引最矮的机型，也是目前国内薄煤层多电机横向布置采煤机的最矮、最小机型。
采用多电机横向布置，抽屉式安装，机械传动系统各自独立，马达和油缸外置便于维护、检修；机身主体为一个箱体，无对接面，避免了以往采煤机对接螺栓松动问题。
因此故障点，漏油点少，故障率低。
本机无底托架，从而加大了机身下面的过煤高度。
液压锁和油缸进行分体设计，便于故障查找，维护和更换。
主泵和马达富裕系数较大，液压外配套件选用国内厂家的名牌产品，可靠性高。
牵引末级采用两级双浮动行星传动。
结构紧凑、体积小。
采用弯摇臂设计，加大过煤空间，提高装煤效果。
行走箱内的行走轮，采用了特殊滑动轴承，提高了可靠性。
两截割电机设有机械离合装置，检修安全方便。
将管路尽可能布置在机壳内部，使胶管的防护性好，整机无护罩。
导向滑靴采用分体式，便于更换。
电气系统设有过热、过流保护装置，保护齐全。
该机中间和两端都设有手把和按钮，可实现多点控制便于操作。
采煤机型号MG80/200-BW采高（m）076～1.4截深（m）0.63;0.7;0.8适应倾角≤30°滚筒直径（m）0.76;0.8;0.85; 0.9; 1.0滚筒转数（r/min）90摇臂长度（mm）1406摇臂摆动中心距（mm）3800牵引力（KN）150牵引速度（m/min）0～5牵引型式液压无链牵引机面高度（mm）640最小卧底量（mm）60灭尘方试内外喷雾装机功率（KW）2×80+40电压（V）1140机重（T）12输送机SGB150（配专用挡煤板）支架单体液压支柱薄煤层液压支架MG132/320-W系列采煤机本采煤机采用多部电机横向布置的结构方式，各部件纵向之间没有直接的动力传动，各部件的机械传动分别独立，改善了受力条件，提高了传动件的运动精度，并且简单可靠，大大提高了机械传动效率，降低了机体的发热程度，从根本上克服了电机纵向布置传动形式存在的漏油、噪声大等诸多不足。
采煤机技术参数
采煤机技术参数（掌石沟煤业）一、设备的名称及数量电牵引采煤机 1台；二、采煤机技术参数及要求1、主要技术参数适用于缓倾角、厚煤层长壁式一次采全高综采工作面，采高范围为2.5-4.5m,工作面倾角0-5゜。
2、配置要求1）采用多电机传动，电机横向布置、抽屉式结构的总体设计，具备较强截割硬煤、夹矸、和爬坡、过断层能力。
2）采用机截交流变频调速链轮销轨式无链牵引，具有恒功率自动调速功能，变频器使用进口产品。
3）主要大部件如左、右摇臂及其电机，左、右牵引传动箱及其电机，外牵引，调高油缸均可左右互换使用。
4）采煤机应具手控、电控和无线遥控功能，可以在采煤机中部或两端实现对采煤机的操作。
5）内、外喷雾均需满足中国煤炭安全规程规定的灭尘要求。
6）采煤机应具有完善的监测和保护，包括过截、过流、过压、三相电流不平衡和欠压保护；漏电、短路保护。
7）电机预埋温度传感器，实现对电机的温度监测和保护。
8）配置瓦斯监测显示和断电功能，设有采煤机闭锁输送机功能。
9）要求配有密封注油装置，并配有动力注油泵，油脂润滑的各部位采用集中润滑，并有废油排放出口。
10）电气设备应具有国家电气安全标准所规定的各种保护。
11）采煤机具有运行参数诸如速度、温度、压力、电压、电流、滚筒高度等信息采集、图文（具有中文）显示、报警功能。
12）采煤机具有故障自动诊断、处理、记忆储存、传输和微机控制功能。
13）采煤机预留远程集中控制接口。
14）支架电液控制系统对采煤机的要求。
（1）采煤机位置监测采用红外线方式。
对采煤机有如下要求：○1采煤机具有红外线发射器的安装位置，需保证该位置具有较好的防砸防护效果，红外线发射器与安装于支架上的红外线接收器之间无障碍物遮挡。
○2采煤机具有12V 200mA的直流电源并提供接口，为红外线发射器供电。
（2）若无法达到上述要求，采煤机位置监测还可采取无线方式。
无线方式对采煤机有如下要求：○1采煤机具有可靠的位置监测功能，采煤机机身具有RS485信号输出口，采用MODBUS RTU协议传输采煤机位置信息。
采煤机型号及主要参数
★用于煤层厚度1.3m～2.88m的中厚煤层开采★液压调速，齿轮销轨行走★过载、过热等保护功能齐全★多点操作，使用方便★液压系统和机械传动系统设计裕度大，可靠性高★截割部电机装有离合装置和弹性扭矩轴,提高了安全性★机面高度较低,对于中厚偏薄煤层的开采有很好的适应性★窄机身设计，可与SGZ630/220型运输机配套主要特点：1、液压牵引采煤机；2、适用于采高1.3-2.88m中厚煤层综采或高档普采工作面；3、可采较硬煤质。
使用范围：MG132/320-W系列采煤机用于采高1.3-2.88m中厚煤层综采或高档普采工作面，可采较硬煤质。
主要配套设备：输送机：SGD630/220SGD730/220;支架：单体液压支柱、液压支架技术参数：MG80/200-BW系列采煤机该机功率较大，机身短、窄、薄、对于薄煤层适应性大，是目前本公司及国内无链牵引最矮的机型，也是目层多电机横向布置采煤机的最矮、最小机型。
采用多电机横向布置，抽屉式安装，机械传动系统各自独立，马达和油缸外置便于维护、检修主体为一个箱体，无对接面，避免了以往采煤机对接螺栓松动问题。
因此故障点，漏油点少，故障本机无底托架，从而加大了机身下面的过煤高度。
液压锁和油缸进行分体设计，便于故障查找和更换。
主泵和马达富裕系数较大，液压外配套件选用国内厂家的名牌产品，可靠性高。
牵引末级采用两级双浮动行星传动。
结构紧凑、体积小。
弯摇臂设计，加大过煤空间，提高装煤效果。
箱内的行走轮，采用了特殊滑动轴承，提高了可靠性。
割电机设有机械离合装置，检修安全方便。
路尽可能布置在机壳内部，使胶管的防护性好，整机无护罩。
滑靴采用分体式，便于更换。
系统设有过热、过流保护装置，保护齐全。
中间和两端都设有手把和按钮，可实现多点控制便于操作。
MG132/320-W系列采煤机本采煤机采用多部电机横向布置的结构方式，各部件纵向之间没有直接的动力传动，各部件动分别独立，改善了受力条件，提高了传动件的运动精度，并且简单可靠，大大提高了机械传动低了机体的发热程度，从根本上克服了电机纵向布置传动形式存在的漏油、噪声大等诸多不足。
采煤机技术参数(全系列)
Unit weight
22
22
26
配套输送机
Supporting conveyor
SGD630/220；SGD730/220
采煤机型号
Type
技术特征
Specification
MG160/390-WD
MG150/375-W
采高m
Mining height
1.3~2.9
1.3~2.9
截深m
Wep depth
0.6
适应倾角(0)
Seam inclination
≤35°
滚筒直径m
Drum diameter
Ø1.25；Ø1.4；Ø1.6
滚筒转速r/min
Drum speed
46；52
摇臂长度mm
Ranging arm length
1700
摇臂摆动中心距mm
Distance between ranging arm pivots
800
最大不可拆卸件尺寸 mm
Maximumnon-removableparts size
3900×1550×510
机重 t
Unit weight
35
配套输送机
Supporting conveyor
SGZ800/800
采煤机型号
Type
技术特征
Specification
MG132/320-W
MG132/320-WD
1140
设计生产能力t/h
design production capacity
200
最大不可拆卸件尺寸mm
Maximumnon-removableparts size
采煤机375技术参数
MG150/375-W(W1)技术说明鸡西煤矿机械有限公司2010年7月MG150/375-W(W1) 型采煤机技术说明主要描述MG150/375－W(W1)型采煤机的基本特征、结构原理、使用功能等技术内容。
表述形式：供货范围、技术规格、附加技术、图纸说明供货范围序号数量技术规格和说明1 1 MG150/375-W型采煤机，适用于左右工作面采煤包括：※2个长度1699.5mm(铰接中心与滚筒中心距离)的截割单元，1个在左侧，1个在右侧各自包括安装在摇臂保护腔内的交流截割电机1个，150kw连续功率，1140V，50Hz防爆，水冷※2个带有ZM125马达的牵引部，1个在左侧，1个在右侧※2个行走部，1个在左侧，1个在右侧※1套电控单元※1套液压控制系统包括：泵站驱动电机75kW、1140V、50Hz防爆、水冷油路和油管连接件齿轮泵和两种轴向柱塞泵※ 1 套供配水系统包括：内、外喷雾；冷却回路※1套电缆拖曳装置※2个左右截割滚筒包括：截齿和喷嘴※4套中文技术资料2 1截割和采高控制系统※2个液压油缸3 1※ 1套专用工具技术规格⏹整机特征整机参数型号MG150/375-W总装机功率2×150+75=375kW电压 1.14kV，+10％，-15％产量(最高产量) 600t/h*（最大）截割电机功率2×150kW泵电机功率75kW最大牵引力350kN最大牵引速度6m/min采高1300-3000mm卧底量约167mm (滚筒Φ1250，运输机槽帮高222)约242mm (滚筒Φ1400，运输机槽帮高222)约342mm (滚筒Φ1600，运输机槽帮高222)机面高度(SGD-630/220销排式输送机)约1100mm过煤高度约410mm两滚筒水平中心距8609mm两行走轮水平中心距4169mm滚筒直径1250mm;1400mm;1600mm;滚筒宽度710mm截深630mm滚筒转速52r.p.m; 46r.p.m最大截割硬度f≤4**牵引系统销排系统齿轨轮销排系统机器重量约22t噪音等级≤97dB(A)工作面倾角≤35°* 取决于截割条件。
MG160-375-WD1说明书
★ 液压元部件................................................................................................... 53 （1）调高泵 ................................................................................................ 53 （2）过滤器 ................................................................................................ 53 （3）调高阀组 ............................................................................................ 55 （4）制动控制阀 ........................................................................................ 55 （5）管接头 ................................................................................................ 55 （6）调高电机 ............................................................................................ 57 （7）其它附件 ............................................................................................ 57
MWG160／375-W型采煤机在三河尖煤矿的应用
Ｗ 型横 向布置采煤 机 。 者 性 能优 良， 后 维修 方便 ， 是
螺旋伞 齿 轮传动 采煤 机 的替代 产 品。下 面就 三河尖 煤矿 ９ ０ ２ ２工 作 面使 用 两种 采 煤 机 的情 况 作 ～ 对 比 分析 ， 阐述 使用 ＭＷＧ１０３ ５一Ｗ 型采 煤 机 的优 以 ６ ／７
ＭＷＧ１ ０ ３ ５ Ｗ 型 采煤机 ６／７ 一
在三 河尖煤矿 的应 用
李 令军． 宝 汤宪
（ 州 矿 务 集 团 有 限 公 司 三 河尖 煤 矿 ．江 苏 沛县 徐 ２ １１ ２ ６ ３）
摘 要 ： 三河 尖煤矿 ９ ０ ２ ２工 作 面原使 用 ＭＧ ０ 一 ２ ０ Ｗ１型 采煤 机 ， 机 的 电动机通 过 通轴 及 螺旋 该
１液 压 传 动 部 ２ 行 走 部 ３ 截 割 部 ４及 滚 筒 ５组 、 、 、
维普资讯
２０ ０ ６年 第 ３期
李令军等：ＷＧ ６／７ 一 型采煤 Ｍ １０３５Ｗ 机在三 河尖煤矿的应用
２ ５
成 。 结 构 如 图 １所 示 。ＭＧ ０ 一 其 ２ ０ Ｗ１型采 煤 机 的 电 动 机 通 过 通 轴 及 螺 旋 伞 齿 轮 传 递 给液 压牵 引 部 及 截 割 部 ， 轴 、 旋 伞齿 轮 传 动 存在 伞 齿 轮 易损 坏 、 通 螺 系统 易 漏 油 等缺 陷 ， 件 间 的连 接 通 过普 通 螺栓 连 部
三河尖煤矿 ９０ ２ ２工 作 面为 大 倾 角 工 作 面 ， 原 使用 Ｍ ２ ０ Ｗ１型 采煤 机 ． 改 用 ＭＷＧ１ ０３ ５一 Ｇ ０一 后 ６ ／７
两 种 采 煤 机 主 要 技 术 参 数 对 照 如 表 ｌ所 列 。 ＭＷＧｌ ０３ ５一Ｗ 型 采煤 机 为多 电 机横 向布置 液 压 ６ ／７
采煤机技术全参数
采煤机技术全参数采煤机是一种用于煤矿开采的重要设备，主要用于矿井中的煤炭开采和剥离，采煤机的性能参数直接影响到矿井开采效果和安全生产。
在现代煤矿开采中，采煤机技术已经取得了很大的发展，涌现出了许多不同型号和规格的采煤机。
下面将介绍一些常见的采煤机技术参数。
1.动力系统参数：-驱动类型：柴油动力或电力动力-驱动功率：通常用千瓦(KW)表示，不同型号的采煤机功率大小不同，如50KW、100KW、150KW等-驱动方式：如链传动、液压传动等2.采煤机尺寸和重量参数：-总重量：通常以吨(T)为单位-全长、全宽、全高：以米(m)为单位，不同型号的采煤机尺寸大小不同3.采煤机生产能力参数：-采煤速度：通常以米/小时表示-采煤机生产率：通常以吨/小时或吨/班次(班次一般为8小时)表示-采煤机效率：通常以百分比(%)表示，反映了采煤机的能量利用率4.效果参数：-煤气含量：用体积百分比(%)表示，反映了采煤过程中释放的煤矸石中的煤气含量-煤矸石成分：通常以质量百分比（%）表示，反映了采煤过程中剥离出的煤矸石中的主要矿物和化学成分5.控制系统参数：-控制方式：可以是手动、自动或远程控制-控制精度：反映了采煤机控制系统的精度和稳定性-安全系统：如声光报警、火灾防护、防爆等6.其他参数：-开采环境适应性：如适应的煤层厚度范围、适应的地质条件等-维修和保养参数：如检修时间、保养周期等以上是一些常见的采煤机技术参数，不同型号和规格的采煤机具体参数会有差异。
在购买采煤机时，需要根据矿井的实际情况和开采需求选择合适的采煤机型号，并综合考虑以上参数，以提高开采效率和保障安全生产。
MG150-375采煤机使用手册
目录一、MG375-A W机组照片 (1)二、概述 (2)1 MG375-A W机组的使用范围 (2)2 结构特点 (2)三、主要技术特征 (3)四、传动系统及其结构 (6)1 牵引机构 (6)2截割机构 (15)3 电气部分 (16)4 辅助装置 (18)五、采煤机的使用和保养 (19)1 井上检查和运转 (19)2 解体下井运输 (20)3 采煤机的操作 (20)4 维护与检修 (22)六、MG375采煤机常见故障及原因 (23)1 液压箱（牵引部） (23)2 截割部（375是牵割合一） (24)3 辅助装置 (25)一、MG375-AW机组照片二、概述1 MG375-AW机组的使用范围MG375－AW型采煤机是一种矮型大功率采煤机，功率375KW，机面高度950㎜，适用采高1.2～2.6m，倾角<35°的较薄煤层综采工作面，要求顶板中等稳定，底板起伏不大，不过于松软，煤质硬或中硬，也能截割一定的矸石夹层。
工作面长度以150～200m为宜。
该采煤机的电气设备符合矿用防爆规程要求，可在有瓦斯或煤尘爆炸危险的矿井中使用，并可在海拔不超过1000m、周围介质温度不超过35℃，空气湿度不大于97％（在25℃时）的情况下工作。
2 结构特点MG375－AW型采煤机，由以下部件组成：液压传动箱、电动机、左右固定箱、左右摇臂、左右滚筒、左右行走箱、电缆接线图、机身联结图、拖缆装置、喷雾冷却系统、机外液压系统、护罩。
MG375－AW型采煤机功率大，采高下限低，采高上限高，工作可靠，具有以下特点：（1）取消底托架，机身厚度小，机面高度低，过煤高度和过机间隙大，机身底部堆焊耐磨损，端部安装破碎刀齿。
（2）单电机纵向布置，固定箱牵截合一，机身分为四大块，用液压螺帽和高强度螺栓紧固成一个整体。
（3）机身较短，摇臂较长，滑靴跨距较大，整机稳定性高，对煤层变化及运输机弯曲的适应性强，自开缺口的配套性好。
采煤机型号及主要全参数
★用于煤层厚度1.3m～2.88m的中厚煤层开采★液压调速，齿轮销轨行走★过载、过热等保护功能齐全★多点操作，使用方便★液压系统和机械传动系统设计裕度大，可靠性高★截割部电机装有离合装置和弹性扭矩轴,提高了安全性★机面高度较低,对于中厚偏薄煤层的开采有很好的适应性★窄机身设计，可与SGZ630/220型运输机配套主要特点：1、液压牵引采煤机；2、适用于采高1.3-2.88m中厚煤层综采或高档普采工作面；3、可采较硬煤质。
使用范围：MG132/320-W 系列采煤机用于采高1.3-2.88m中厚煤层综采或高档普采工作面，可采较硬煤质。
主要配套设备：输送机：SGD630/220 SGD730/220; 支架：单体液压支柱、液压支架技术参数：MG80/200-BW系列采煤机该机功率较大，机身短、窄、薄、对于薄煤层适应性大，是目前本公司及国内无链牵引最矮的机型，也是目前国内薄煤层多电机横向布置采煤机的最矮、最小机型。
采用多电机横向布置，抽屉式安装，机械传动系统各自独立，马达和油缸外置便于维护、检修；机身主体为一个箱体，无对接面，避免了以往采煤机对接螺栓松动问题。
因此故障点，漏油点少，故障率低。
本机无底托架，从而加大了机身下面的过煤高度。
液压锁和油缸进行分体设计，便于故障查找，维护和更换。
主泵和马达富裕系数较大，液压外配套件选用国内厂家的名牌产品，可靠性高。
牵引末级采用两级双浮动行星传动。
结构紧凑、体积小。
采用弯摇臂设计，加大过煤空间，提高装煤效果。
行走箱内的行走轮，采用了特殊滑动轴承，提高了可靠性。
两截割电机设有机械离合装置，检修安全方便。
将管路尽可能布置在机壳内部，使胶管的防护性好，整机无护罩。
导向滑靴采用分体式，便于更换。
电气系统设有过热、过流保护装置，保护齐全。
该机中间和两端都设有手把和按钮，可实现多点控制便于操作。
采煤机型号MG80/200-BW采高（m）076～1.4截深（m）0.63;0.7;0.8适应倾角≤30°滚筒直径（m）0.76;0.8;0.85; 0.9; 1.0滚筒转数（r/min）90摇臂长度（mm）1406摇臂摆动中心距（mm）3800牵引力（KN）150牵引速度（m/min）0～5牵引型式液压无链牵引机面高度（mm）640最小卧底量（mm）60灭尘方试内外喷雾装机功率（KW）2×80+40电压（V）1140机重（T）12输送机SGB150（配专用挡煤板）支架单体液压支柱薄煤层液压支架MG132/320-W系列采煤机本采煤机采用多部电机横向布置的结构方式，各部件纵向之间没有直接的动力传动，各部件的机械传动分别独立，改善了受力条件，提高了传动件的运动精度，并且简单可靠，大大提高了机械传动效率，降低了机体的发热程度，从根本上克服了电机纵向布置传动形式存在的漏油、噪声大等诸多不足。
MG160375-W型采煤机技术参数
MG160/375-W型采煤机技术参数
MG160/375-W型采煤机产品介绍
MG160/375-W型采煤机使用于采高1.4-3.0m。
倾角≤35°，煤质中硬或中硬以下，含有少量夹矸的长壁式工作面。
可与SGZ730/400、SGZ630/220输送机配套。
zmjt052
MG160/375-W型采煤机产品特点
1、用于煤层厚度1.4-3.0m的薄煤层开采；
2、液压无级调速，齿轮销轨行走；
3、机身各部件间采用高强度液压螺栓连接，简单可靠、拆装方便；
4、截割部电机装有离合装置和弹性扭矩轴，提高了安全性；
5、设备运行状态及电控故障的中文显示；
6、多点操作，使用方便。
MG160/375-W型采煤机技术参数
采高m：1.4-3.0
截深mm：630
适应倾角（°）：≤35
滚筒直径mm：∮1250；∮1400；∮1600
滚筒转速r/min：39.65；45.75；52.46
摇臂长度mm：1640
摇臂摆动中心距mm：5850
牵引力kN：350
牵引速度m/min：0-6.0
牵引型式：齿轮销排式液压牵引
机面高度mm：1180
最小卧底量mm：145
灭尘方式：内外喷雾装机
功率kw：2*160+55
电压V：1140
最大不可拆卸件尺寸mm：2670*900*760
机重t：31。
375产品说明书)
2MG375-W滚筒式采煤机产品说明书操作人员必须进行相应的煤矿安全规程培训使用者在使用前必须认真阅读本产品说明书太原矿山机器集团有限公司2007年元月（本产品执行MT/T81、MT/T82、Q/140000TK1043-2006标准的规定）目录第一章整机概述 (1)1.1 机器型号 (1)1.2 机器用途 (1)1.3 采煤机的组成 (1)1.4 采煤机的特点 (1)1.5 执行标准、生产许可等 (2)1.6 采煤机的技术特征 (4)第二章摇臂 (5)2.1 摇臂的作用 (5)2.2 规格与性能参数 (5)2.3 机器的外形图 (6)2.4 工作原理与结构特征 (6)2.5 注油 (18)2.6 摇臂的安装调整和试运转 (19)2.7 操作规程 (19)2.8 轴承目录 (20)2.9 常见故障的分析及处理 (20)第三章牵引传动部 (21)3.1. 牵引传动部的用途 (21)3.2. 规格与性能 (21)3.3. 概述 (21)3.4. 传动系统 (22)3.5. 双行星减速器 (22)3.6. 外牵引传动机构 (25)3.7. 制动器 (25)3.8. 轴承目录 (26)3.9. 冷却系统 (26)3.10. 润滑 (26)第四章液压传动部 (26)4.1 概述 (26)4.2 液压传动系统及元件 (30)4.3 液压传动部的机械传动系统及主要结构 (43)4.4 液压传动部的安装与调定 (47)4.5 液压传动部的维护 (49)4.6 调高油缸 (54)第五章辅助部件 (55)5.1 喷雾冷却系统 (55)5.2 辅助液压系统 (56)5.3 辅助件及工具 (57)第六章截割滚筒 (58)6.1. 结构与作用 (58)6.2. 滚筒的拆卸及注意事项： (59)第七章电气部分 (59)7.1 概述： (59)7.2 电气部件功能及参数： (60)7.3 电气系统介绍 (61)7.4 监控中心 (62)第八章运输、操作与检修 (66)8.1. 运输 (66)8.2. 井上检查与试运转 (67)8.3. 解体下井运输 (67)8.4. 采煤机的启动、操作和停机 (68)8.5. 采煤机的注油 (70)8.6. 采煤机的维护与检修 (70)附表：2MG373-W滚筒式采煤机安标控制件明细表第一章整机概述本说明书共分两大部分，以下内容为2MG375-W型滚筒式采煤机的机械部分（以下简称采煤机），电气部分参见专用的电气说明书。
采煤机型号及主要参数
★用于煤层厚度1.3m～2.88m的中厚煤层开采★液压调速，齿轮销轨行走★过载、过热等保护功能齐全★多点操作，使用方便★液压系统和机械传动系统设计裕度大，可靠性高★截割部电机装有离合装置和弹性扭矩轴,提高了安全性★机面高度较低,对于中厚偏薄煤层的开采有很好的适应性★窄机身设计，可与SGZ630/220型运输机配套主要特点：1、液压牵引采煤机；2、适用于采高1.3-2.88m中厚煤层综采或高档普采工作面；3、可采较硬煤质使用范围：MG132/320-W 系列采煤机用于采高1.3-2.88m中厚煤层综采或高档普采工作面，可采较硬煤质。
主要配套设备：输送机: SGD630/220 SGD730/220; 支架: 单体液压支柱液压支架技术参数：MG80/200-BW系列采煤机该机功率较大，机身短、窄、薄、对于薄煤层适应性大，是目前本公司及国内无链牵引最矮的机型，也是目前国内薄煤层多电机横向布置采煤机的最矮、最小机型。
采用多电机横向布置，抽屉式安装，机械传动系统各自独立，马达和油缸外置便于维护、检修；机身主体为一个箱体，无对接面，避免了以往采煤机对接螺栓松动问题。
因此故障点，漏油点少，故障率低。
本机无底托架，从而加大了机身下面的过煤高度。
液压锁和油缸进行分体设计，便于故障查找，维护和更换。
主泵和马达富裕系数较大，液压外配套件选用国内厂家的名牌产品，可靠性高。
牵引末级采用两级双浮动行星传动。
结构紧凑、体积小。
采用弯摇臂设计，加大过煤空间，提高装煤效果。
行走箱内的行走轮，采用了特殊滑动轴承，提高了可靠性。
两截割电机设有机械离合装置，检修安全方便。
将管路尽可能布置在机壳内部，使胶管的防护性好，整机无护罩。
导向滑靴采用分体式，便于更换。
电气系统设有过热、过流保护装置，保护齐全。
该机中间和两端都设有手把和按钮，可实现多点控制便于操作。
采煤机型号MG80/200-BW采高（m）076～1.4截深（m）0.63;0.7;0.8适应倾角≤30°滚筒直径（m）0.76;0.8;0.85; 0.9; 1.0滚筒转数（r/min）90摇臂长度（mm）1406摇臂摆动中心距（mm）3800牵引力（KN）150牵引速度（m/min）0～5牵引型式液压无链牵引机面高度（mm）640最小卧底量（mm）60灭尘方试内外喷雾装机功率（KW）2×80+40电压（V）1140机重（T）12输送机SGB150（配专用挡煤板）支架单体液压支柱薄煤层液压支架MG132/320-W系列采煤机本采煤机采用多部电机横向布置的结构方式，各部件纵向之间没有直接的动力传动，各部件的机械传动分别独立，改善了受力条件，提高了传动件的运动精度，并且简单可靠，大大提高了机械传动效率，降低了机体的发热程度，从根本上克服了电机纵向布置传动形式存在的漏油、噪声大等诸多不足。
采煤机技术参数
采煤机技术参数采煤机是用于煤矿开采工作的重要设备之一，其技术参数直接影响到煤矿的开采效果和生产能力。
下面将详细介绍采煤机的全系列技术参数。
1.动力参数采煤机的动力参数包括额定功率、额定电压、额定电流等。
其额定功率一般在100-1500千瓦之间，可以根据具体的采煤工况进行选择。
额定电压一般为380伏或10千伏，额定电流根据功率和电压来计算。
2.性能参数采煤机的性能参数包括工作能力、最大采高、最大采距、最大采煤厚度等。
工作能力指的是采煤机的单位时间内采煤量，一般在50-1000吨/小时之间。
最大采高是指采煤机能够适应的煤层最大高度，一般在1.6-5米之间。
最大采距是指采煤机能够适应的煤层最大距离，一般在10-30米之间。
最大采煤厚度是指采煤机能够适应的煤层最大厚度，一般在1-5米之间。
3.结构参数采煤机的结构参数包括外形尺寸、重量、转子直径、刀盘直径等。
外形尺寸是指采煤机的长、宽、高的尺寸，根据采煤机的型号和制造厂家不同而有所差异。
重量是指采煤机的整体重量，一般在10-100吨之间。
转子直径是指采煤机刀盘转动的直径，一般在2-5米之间。
刀盘直径是指采煤机上的刀盘的直径，一般在1-2米之间。
4.工作参数采煤机的工作参数包括破碎能力、切削能力、回转速度等。
破碎能力是指采煤机对煤层进行破碎的能力，一般在100-1000千瓦之间。
切削能力是指采煤机对煤层进行切削的能力，一般在200-2000千瓦之间。
回转速度是指采煤机刀盘的转动速度，一般在2-10转/分钟之间。
5.自动化参数采煤机的自动化参数包括控制方式、传感器类型、故障诊断等。
控制方式可以是手动控制、半自动控制或全自动控制，根据煤矿的要求和工艺流程来选择。
传感器类型包括重力传感器、温度传感器、位移传感器等，用于采集和监测采煤机的工作状态。
故障诊断是指采煤机能够自动检测和诊断故障，并及时报警或采取相应的措施。
以上是采煤机全系列的技术参数，包括动力参数、性能参数、结构参数、工作参数和自动化参数。
采煤机检修工艺流程
采煤机检修工艺流程我公司目前所检修的采煤机主要是以液压系统为主的采煤机，如MG375型、MG200型，它们的主要部件组成为：液压牵引箱、电动机、左右截割部、摇臂、滚筒、行走机构、底托架、电缆连接机构、机身连接机构、电缆拖拽装置、喷雾和冷却系统、护盖等组成。
现以MG375-W1型采煤机为例讲解其主要检修工艺：一、MG375-W1型采煤机的主要技术特征：1、适用煤层：采高范围：1.5~3.1m煤层倾角：≤35°煤层硬度：硬或中硬2、总体：机面高度：1150㎜摇臂摆动中心距：5070㎜滚筒中心距：8432m截深：630m3、电动机：型号：YBCS-375a功率：375KW电压：1100V4、牵引：型式：齿轮销轨式无链牵引牵引力：450KN牵引速度：0~5m/min5、截割：摇臂长度：1681㎜摇臂摆角：-17~+50°6、操纵方式：中部手控（开停机、停输送机、调速）两端电控（停机、停输送机、调速、调高）两端手控（调高）7、主电缆：电缆拖动方式：自动拖缆主电缆规格：UCPQ3*95+4*10+1*25标称外径：62~668、冷却和喷雾：冷却：电机、液压传动臂、固定箱、摇臂分别冷却喷雾：内外喷雾供水压力：6.3Mpa供水流量：250 l/min9、机器重量：34t二、MG375-W1型采煤机上井之后，其检修的主要内容为：宁夏鑫瑞特电机机械制造有限公司采煤机检修文件XRT/PD-411、对采煤机的液压牵引箱、左右截割部、摇臂滚筒、行走机构、底托架等上井冲洗、分解、清洗、检查、修理或更换。
2、对油缸分解、清洗、检查、修理，对镀层有锈蚀、划痕或碰伤超过标准的应重新电镀，更换全部密封件并做打压试验。
3、各种阀类全部分解、清洗，更换损坏的零部件，更换全部密封。
按规定做打压试验，逐条检查各高压胶管，更换全部密封件，更换不合格的高压胶管。
4、对电机部分，我单位一律对外修理。
5、做好检修记录。
根据采煤机维修的工艺流程图，设计出MG375-W1采煤机的检修工序：液压牵引箱左右截割部摇臂采煤机上井交接外部清洗滚筒分解检查鉴定行走机构底托架液压系统分解清洗检查合格不合格修理更换部件组装部件试验总组装整体试验验收入库第一道工序：液压牵引部的检修工艺液压牵引部的主要元件包括：通轴、变速齿轮、油泵、阀组、伺服机构、3管路、粗精过滤器、冷却器、油标、压力表等。
MG160-375-W采煤机使用说明书
MG160/375-W型采煤机说明书MKA-SM无锡盛达机械制造有限公司二○○年六月目录第一章总体 (1)一、概述 (1)二、主要技术参数 (1)三、结构特点 (4)四、设备配套 (5)第二章截割部 (6)一、截割部 (6)二、裁割部的传动系统 (7)三、截割部减速箱 (8)四、截割滚筒 (10)第三章液压传动部 (11)一、概述 (11)二、液压传动系统 (12)三、液压元部件 (15)四、齿轮传动部分 (22)五、液压系统故障分析 (22)第四章牵引行走部 (25)一、结构特点 (25)二、传动系统 (26)三、调高油缸 (28)第五章辅助装置 (29)一、拖电缆装置 (29)二、喷雾冷却系统 (29)第六章使用与维修 (31)一、机身连接 (31)二、井上检查与试运转 (32)三、解体下井运输 (33)四、采煤机的操作 (34)五、维护和检修 (35)第一章总体一、概述MG160/375-W型采煤机为多电机横向布置液压无链牵引采煤机。
该机装机功率375KW，截割功率2×160KW，牵引功率55KW，采用液压无级调速系统来控制采煤机牵引速度，使用于采高1.4-3.0m，倾角≤35°，媒质中硬或中硬以下，含有少量夹矸的长度壁式工作面。
该采煤机使用的MG200/500-W-K型电气控制箱符合矿用电气设备防爆规程的要求，可在有瓦斯或煤尘爆炸危险的矿井中使用，并可在海拔不超过2000m、周围介质温度不超过+40℃或低于-10℃、无足以腐蚀和破坏绝缘的气体与导电尘埃的情况下可靠地工作。
二、主要技术参数该机的主要技术参数如下：1. 适应煤层采高范围（m）： 1.4-3.0煤层倾角（°）：≤3.5媒质硬度：中硬或中硬以下2. 总体机身厚度（mm）：530机面高度（mm）：1140配套滚筒直径与对应卧底量、最大采高和最佳采高范围：摇臂摆动中心距（mm）：5850行走轮中心距（mm）：4230过煤高度（mm）：455截深（mm）：630，8003. 截割部摇臂结构形式：整体弯曲臂摇臂长度（mm）：1798摇臂摆角（°）：64截割功率（KW）：2×160截割速度（m/s）：（加粗及带下划线的速度为标准配置截割转速下的线速度）4.牵引行走部：牵引形式：齿轮销排式液压牵引牵引功率（KW）：55牵引速度（m/min）：0—6牵引力（KN）：350主油泵：ZB125油马达：A2 F125W6.1A2 齿轮泵：CBK1020/8B3F 液压系统工作压力（Mpa）：13.5调高系统工作压力（Mpa）：185.电机截割电机电机型号：YBCS—160额定功率（KW）：160额定电压（V）：1140额定电流（A）：104额定转速（r.p.m）：1475外型尺寸（mm）：693×550×Φ615 牵引电机电机型号：YBQYS3—55 额定功率（KW）：55额定电压（V）：1140额定电流（A）：35额定转速（r.p.m）：1465外型尺寸（mm）：825×470×4706.电缆主电缆型号：UCPQ3×95+1×25+4×10标称外径（mm）：Φ66截割电机电缆型号：UCP3×35+1×10+4×4标称外径（mm）：Φ48.9牵引电机电缆型号：UCP3×10+1×10标称外径（mm）：Φ31－Φ38.27.冷却和喷雾冷却：截割电机、牵引电机、泵箱、摇臂水冷喷雾方式：内、外喷雾供水压力（Mpa）： 1.5/3.0供水流量（L/min）：2508.配套工程面刮板输送机型号：SGZ630/220SGZ764/4009.整机重量（T）：30三、结构特点MWG160/375—W型采煤机采用多电机横向布置方式，截割摇臂用销轴与牵引部联接，左、右牵引部及中间箱采用高强度液压螺栓联接：在中间箱中装有泵箱、电控箱、水阀和水分配阀。
煤矿常用采煤机技术参数
电机、泵箱、摇臂
喷雾
内、外
供水压力（MPa）
4.5
供水流量（L/min）
320
供水管型号
KJR32
配套运输机
SGZ830、SGZ764、SGZ730
外形尺寸（长×宽×高）
10960.6mm×1855mm×1488mm
机器总重（t）
45
MXA-300
技术特征
项目
MXA—300/3.5
AM500
生产能力（吨/时）
Z=9 T=125
冷却方式
水冷
牵引力
千牛
0～324
冷却水量
升／时
1000～1200
毫米
4470
冷却水量
升／时
1000～1200
卧底量
毫米
220
滚筒中心距
毫米
8135.54
机器长度
米
9.535
工作面倾角
度
＜45。
牵
引
电
机
型号
YBQYS-50
机器宽度
米
2.025
煤质硬度
中硬
输出功率
千瓦
50
机器高度
米
1.2
牵引速度
米／分
0～6
额定电压
伏
1140
节距
毫米
125
额定电流
安培
32.6
驱动轮参数
截
割
电
机
型号
牵引方式
液压无链双牵引
滚筒转速
转／分
39.26
输出功率
千瓦
150×2
保护方式
液压恒功率过载保护
截深
毫米
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MG150/375-W(W1)技术说明鸡西煤矿机械有限公司2010年7月MG150/375-W(W1) 型采煤机技术说明主要描述MG150/375－W(W1)型采煤机的基本特征、结构原理、使用功能等技术内容。
表述形式：供货范围、技术规格、附加技术、图纸说明供货范围序号数量技术规格和说明1 1 MG150/375-W型采煤机，适用于左右工作面采煤包括：※2个长度1699.5mm(铰接中心与滚筒中心距离)的截割单元，1个在左侧，1个在右侧各自包括安装在摇臂保护腔内的交流截割电机1个，150kw连续功率，1140V，50Hz防爆，水冷※2个带有ZM125马达的牵引部，1个在左侧，1个在右侧※2个行走部，1个在左侧，1个在右侧※1套电控单元※1套液压控制系统包括：泵站驱动电机75kW、1140V、50Hz防爆、水冷油路和油管连接件齿轮泵和两种轴向柱塞泵※ 1 套供配水系统包括：内、外喷雾；冷却回路※1套电缆拖曳装置※2个左右截割滚筒包括：截齿和喷嘴※4套中文技术资料2 1截割和采高控制系统※2个液压油缸3 1※ 1套专用工具技术规格⏹整机特征整机参数型号MG150/375-W总装机功率2×150+75=375kW电压 1.14kV，+10％，-15％产量(最高产量) 600t/h*（最大）截割电机功率2×150kW泵电机功率75kW最大牵引力350kN最大牵引速度6m/min采高1300-3000mm卧底量约167mm (滚筒Φ1250，运输机槽帮高222)约242mm (滚筒Φ1400，运输机槽帮高222)约342mm (滚筒Φ1600，运输机槽帮高222)机面高度(SGD-630/220销排式输送机)约1100mm过煤高度约410mm两滚筒水平中心距8609mm两行走轮水平中心距4169mm滚筒直径1250mm;1400mm;1600mm;滚筒宽度710mm截深630mm滚筒转速52r.p.m; 46r.p.m最大截割硬度f≤4**牵引系统销排系统齿轨轮销排系统机器重量约22t噪音等级≤97dB(A)工作面倾角≤35°* 取决于截割条件。
** 切割能力取决于煤和矿石的硬度、破碎特性、石英的含量以及其它矿物性质。
⏹采煤机部件特征1．摇臂数量 2包括减速箱类型：直齿轮和1级行星减速机构减速比32.2；28.2材料ZG30Mn2齿轮硬度HRC58-62输出轴转速52r.p.m；46r.p.m滚筒高度调节外置液压油缸滚筒摆角范围+42°/-19.7°摇臂长度1699.5mm机械保护方式扭矩轴润滑方式飞溅润滑大修周期不超过200万吨煤寿命2-5年，最多1000万吨煤**取决于正确操作、截割硬度、维护和大修等。
切割岩石时，其大修周期和寿命会缩短。
截割电机生产厂家抚顺电机厂型号电动机YBCS4-150(B)工作方式S1功率150kW额定转速1470r/min绝缘等级H级冷却方式水冷过热保护155℃超温保护；电压1140V频率50Hz额定电流98A启动电流5～6倍额定电流采矿标准Ⅰ类隔爆型应用标准GB3836.1～3-2000MT476-1996重量980kg尺寸长：790mm直径：500mm2．截割滚筒数量 2型号螺旋线3条，片上有20mm耐磨片叶片厚度70mm转速52r.p.m；46r.p.m滚筒直径1250mm；1400mm；1600mm有效截深630mm降尘方式截齿前方内喷雾，摇臂壳体外喷雾水质进水过滤器100μm截齿型号JZA80/30(JZA90/35/JZA102/35)齿套型号ZZA30(ZZA35)截齿数量约33(39/42)重量约1331(1580/1868)kg大修周期不超过100万吨煤寿命1年，最多150万吨**取决于正确操作、截割硬度、维护和大修等。
切割岩石时，其大修周期和寿命会缩短。
3．牵引部和行走部数量 2齿轮箱直齿轮和1级行星减速箱速比152.36齿轮硬度HRC58-62牵引方式液压马达最大速度6m/min最大牵引力350kN销轨轮10齿，M39.79销轨轮硬度HRC58－62牵引配套系统销排大修周期不超过200万吨煤寿命2－5年，最多1000万吨煤**取决于正确操作、截割硬度、维护和大修等。
切割岩石时，其大修周期和寿命会缩短。
牵引液压马达生产厂家国产型号ZM125（斜轴式轴向定量柱塞马达）容积效率≥93%总效率≥88%理论排量125ml/r额定压力25MPa最高压力32MPa额定转速2200r/min（实际输出854 r/min）重量46.8kg尺寸长：450mm直径：200mm4．液压控制单元泵电机生产厂家抚顺电机厂型号YBQYS-75工作方式S1功率75kW额定转速1478r/min绝缘等级F级冷却方式水冷电压1140V频率50Hz额定电流48A启动电流5～6倍额定电流采矿标准Ⅰ类隔爆型应用标准GB3836.1～3-2000MT476-1996重量700kg尺寸长：860mm直径：470mm液压主泵数量 1生产厂家国产型号ZB125（斜轴式轴向变量柱塞泵）容积效率≥93%总效率≥88%理论排量125ml/r额定压力25MPa最高压力32 MPa摆角度±25°额定转速2200r/min（工作转速1931.6 r/min）重量84kg尺寸长：450mm宽：240mm高：370mm液压调高泵数量 1生产厂家国产型号A2F10R4P1（轴向定量柱塞泵）容积效率≥97%总效率≥92%理论排量10ml/r额定压力35MPa最高压力40 MPa工作转数1360 r/min液压补油泵（给泵供油）数量 1生产厂家国产型号YBC45/160齿轮泵调高油缸数量 2缸筒外径φ190mm缸筒内径φ160mm活塞杆直径φ105mm长度范围(铰接处中心距) 1160-1647mm行程487mm公称压力20MPa最大推力402kN最大拉力228kN5．配水系统（冷却和喷雾）数量 1元件总水阀12MJ0602配套水管S3-1411或KJR25/150(200m)液压油冷却器容量6L最大冷却油量60L/min主要参数降尘降尘水压50－63bar滚筒水量2×40L/min摇臂喷雾水量2×20L/min降尘总水量120L/min冷却水冷却水压20－25bar截割电机冷却水量2×20 L/min牵引电机冷却水量2×10L/min液压泵/液压箱水量60L/min冷却水总水量120 L/min降尘和冷却总水量240 L/min6．电气单元：采矿标准应用标准GB3836.1～4-2000重量约139kg尺寸长：620mm宽：940mm高：700mm大修周期不超过200万吨煤寿命2－5年，最多400到1000万吨煤* *取决于正确操作、截割硬度、维护和大修等。
切割岩石时，其大修周期和寿命会缩短。
包括隔离开关规格GM3-250数量1个额定关断电压 1.14kV额定电流250A机械寿命≥3000次截割电机真空接触器规格CKJ5-125数量2个保护功能系统出现停机保护时断开（如：电机过载、过温等）额定工作电压1140V额定工作电流125A额定控制电压36V短路能力6kA电气寿命6×106次机械寿命30×106次控制变压器输入电压1140V输出电压36V/28V/25V/20V额定容量500V A7. 控制连接件截割电机的电缆数量 2型号MCP-0.66/1.14规格3×50+1×16+3×4泵电机电缆数量 1型号MCP-0.66/1.14规格3×16+1×4+4×2.5控制电缆1型号3×0.5，CEF型连接设备左右急停按钮控制电缆2型号4×1，双绞屏蔽电缆8.销轴包括固定摇臂与机身销轴(组件) φ102mm，长344mm数量2组材质20CrMnTi固定机身与油缸销轴φ92mm，长223mm数量 2材质42CrMo固定摇臂与油缸销轴φ92mm，长215mm数量 2材质30CrMnTi大修周期不超过500万吨**取决于正确操作、截割硬度、维护和大修等。
切割岩石时，其大修周期和寿命会缩短。
9. 一套电缆拖拽装置与采煤机连在一起。
10．采煤机主电缆采煤机电缆型号：MCP-0.66/1.14 3×95+1×25+4×10 直径：φ64.9～φ71.4生产厂家：国产长度根据需要确定11．运输单元的规格最大运输单元液压传动及电控部尺寸2285×940×700重量4489.46kg12．工作液体摇臂直齿轮润滑油2×40L N320牵引齿轮润滑油2×20L N320中间箱液压油180L N100根据采煤机操作说明选择润滑油。
采煤机的润滑剂相互不能混淆。
如有疑问请向润滑剂供应商征询建议。
对所述产品质量和特性，供货商不承担保证和责任。
润滑剂型号：锂基润滑油酯红钼超技术(图纸)说明1机器组成及工作原理1.1组成：MG150/375-W型液压牵引采煤机; 整机由七大部分，三大系统及附属组件、零件、油管、水管、电缆等组成。
七大部件分别是：中间箱、左右牵引部、左右截割部、左右行走部。
三大系统分别是：电气控制系统、液压传动系统及喷雾冷却系统。
附属组件有：支承组件、拖缆装置、配套滚筒、铰接轴组件、联接件等。
1.2工作原理：采煤机整体由煤壁侧的两组支承组件和操作侧的两只导向滑靴分别支承在工作面输送机上。
行走箱中的行走轮与输送机齿轨相啮合，当行走轮转动时，采煤机便在工作面输送机上牵引行走，同时截割电机通过截割机械传动带动滚筒旋转，完成落煤及装煤作业。
2主要特点和结构2.1主要特点2.1.1整机无底托架，主要连接形式为液压拉杆、T形螺栓及两个φ140定位销。
2.1.2电动机横向布置，结构简单，传动链少。
因此，故障少、可靠性高。
2.1.3采用液压无级调速牵引方式，左右两个液压马达采用并联油路控制，恒压自动调速，灵敏反馈、均衡载荷。
2.1.3调高油缸和液压锁分离，液压锁设置在维修窗口内，方便井下故障处理。
2.1.4过煤空间大。
2.1.5通过更换行走箱体和支撑组件，组成W和W1型采煤机，以适应不同配套。
2. 2 主要结构2.2.1整机布局1.中间箱（液压传动和电控）2.左牵引部3.左行走部4.左截割部5. 右牵引部6.右行走部7.右截割部8.调高油缸9.销轴组件10. 拖缆装置 11.支撑组件 12.冷却和内喷雾系统2.2.2液压传动组成：主要有主泵（ZB125），辅助泵（YBC-45/160），调高泵（A2F10R4P1），两个液压马达（ZM125），两个液压制动器，粗过滤器，精过滤器，主阀，冷却器，调速机构，操纵机构，手液动换向阀，高、低压安全阀，调高油缸，液压锁，压力表和连接管路等组成。
