利用google_Earth自制地形图
利用Google Earth高程数据制作地形图
利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。
提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。
通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。
所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。
利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。
一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。
启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。
一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。
2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。
3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。
4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。
5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。
用谷歌高程数据生成地形图，地质人必备技能
用谷歌高程数据生成地形图，地质人必备技能1 打开谷地系统
1 打开谷地系统
2 绘制图形确定范围
2 绘制图形确定范围
3 选择高程提取范围图形
3 选择高程提取范围图形
4 设置采样间距计算点数
4 设置采样间距计算点数
5 高程数据提取
5 高程数据提取
6 高程数据提取完毕
6 高程数据提取完毕
7 删除数据前2列
7 删除数据前2列
8 用户数据投影转换
8 用户数据投影转换
9 高程点投影完成
9 高程点投影完成
10 DTM分析读取高程数据
10 DTM分析读取高程数据
11 生成三角剖分网
11 生成三角剖分网
12 追踪剖分等值线
12 追踪剖分等值线
13 投影变换生成标准图框
13 投影变换生成标准图框
14 图框和等值线叠加
14 图框和等值线叠加
15 修改等高线和注记参数
15 修改等高线和注记参数
16 地形图绘制完成
16 地形图绘制完成
来自：鼠马象鸡说作图。
Google Earth卫星影像辅助空三制作中小比例尺地形图
３ 结 束 语
任 何一 座施 工测 量 复 杂 的桥 梁 ， 只要 制 定 出具 体 可行 的测量施 工 控制 方 案 ， 制 桥 梁施 工 中 的测 量 重 控 要 部位 和环 节 ， 同时做 好测 量数 据复 核工 作 ， 会避 免 就 桥 梁施 工 中测量 造成 的任 何错 误 ， 桥 梁 的顺 利 贯 通 给
Ｇ ｏ ｅ ａｈ ｏＳ ｃ 卫星影像辅助空三制作中小 比例尺地形图 ： Ｅ 王一Ｊ
２ ７
中， 外业 控制 是 整个 航 测 精 度 的重 要保 证 。在 地 形 困 难， 气候 恶 劣地 区 ， 人员 难 以进 入 ， 控 要 花 去 大 量 人 外
Ｓ Ｔ Ｓｕｔ ａａ ｏｏｒ ｈ ｉ ｉ ） 它 是 由美 国 Ｒ Ｍ（ｈ ｔｅＲ ｄｒ ｐｇａ ｙＭｓ ｏ ， ｌ Ｔ ｐ ｓｎ 太 空 总署 （ Ａ Ａ） 国防部 国家测 绘 局 （ ＭＡ） 合测 ＮＳ 和 Ｎ 联 量的 ， 覆盖 了全球 陆 地 表 面 的 ８ ％ 以上 。Ｓ Ｔ 数 据 ０ ＲＭ 精 度 有 １ａｃ ｓｃｎ ｒ—ｅｏｄ和 ３ｒ－ｅｏｄ两 种 ， 别 为 ３ ａｃ ｓｃｎ 分 ０ｍ
力和物力 ， 且周期长。在 国外项 目中， 许多第三世界国
家基础测绘信息严重不足， 进入大量人员进行外业控 制 工作 更是 难 上加 难 。许 多情 况 下 ， 铁 路 项 目的前 在
期 预 可研 阶 段 ， 路设 计 只 需 要 中 、 比例 尺 的 地 形 线 小
（ Ｒ Ｍ一 ） ９ （ Ｒ Ｍ一 ） Ｓ Ｔ １ 和 ０ｉ Ｓ Ｔ ３ 数据。现在 Ｇ ｎ Ｅ大部分
［ ］ Ｔ ２ ３ ２ ０ 客运专线铁路桥 涵工程施工技术指南 ［ ］ ３ Ｚ １－ ０ ５ ｓ

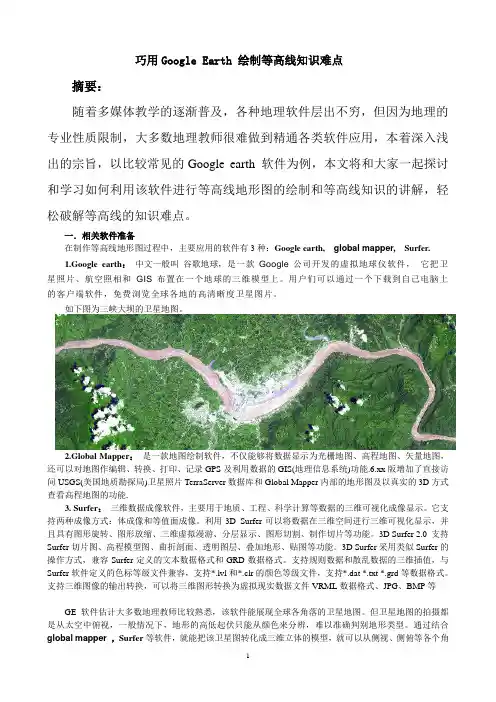

利用谷歌地球软件绘制等高线地形图
巧用Google Earth 绘制等高线知识难点摘要：随着多媒体教学的逐渐普及，各种地理软件层出不穷，但因为地理的专业性质限制，大多数地理教师很难做到精通各类软件应用，本着深入浅出的宗旨，以比较常见的Google earth 软件为例，本文将和大家一起探讨和学习如何利用该软件进行等高线地形图的绘制和等高线知识的讲解，轻松破解等高线的知识难点。
一．相关软件准备在制作等高线地形图过程中，主要应用的软件有3种：Google earth, global mapper, Surfer.1.Google earth：中文一般叫谷歌地球，是一款Google公司开发的虚拟地球仪软件，它把卫星照片、航空照相和GIS布置在一个地球的三维模型上。
用户们可以通过一个下载到自己电脑上的客户端软件，免费浏览全球各地的高清晰度卫星图片。
如下图为三峡大坝的卫星地图。
2.Global Mapper：是一款地图绘制软件，不仅能够将数据显示为光栅地图、高程地图、矢量地图，还可以对地图作编辑、转换、打印、记录GPS及利用数据的GIS(地理信息系统)功能.6.xx版增加了直接访问USGS(美国地质勘探局)卫星照片TerraServer数据库和Global Mapper内部的地形图及以真实的3D方式查看高程地图的功能.3. Surfer：三维数据成像软件，主要用于地质、工程、科学计算等数据的三维可视化成像显示。
它支持两种成像方式：体成像和等值面成像。
利用3D Surfer可以将数据在三维空间进行三维可视化显示，并且具有图形旋转、图形放缩、三维虚拟漫游、分层显示、图形切割、制作切片等功能。
3D Surfer 2.0 支持Surfer切片图、高程模型图、曲折剖面、透明图层、叠加地形、贴图等功能。
3D Surfer采用类似Surfer的操作方式，兼容Surfer定义的文本数据格式和GRD数据格式。
支持规则数据和散乱数据的三维插值，与Surfer软件定义的色标等级文件兼容，支持*.lvl和*.clr的颜色等级文件，支持*.dat *.txt *.grd等数据格式。
Google地球转地形图
利用Google Earth转地形图作者：德布QQ：287389161以下的方法，只针对规划人员做粗略地形分析使用，因为Google地球自身精度不高（个人觉得等高线间距在10米以上），所以对地形要求特别高的请不要使用该方法。
本方法需要用到的软件有：Googleearth、GoogleEarth 高程数据采集工具（网上有不同版本的，可以自行下载，我用的最简单的GoogleEarth高程数据采集工具V1.1）、记事本、excel、湘源控规。
具体步奏：一、打开Googleearth，使用添加地表工具，获得所要做高程点范围的中心点的坐标（一般直接点添加地表工具，大头针会直接点中图纸中心）。
如图1（我的高程采集工具不能用了，图中的位置不是我转图的位置），二、打开GoogleEarth高程数据采集工具，将上一步得到的坐标输入对应的对话框中，如图2：点击下一步如图3 ：确定后设置自动采点间距，（该处需要强调，最小设置20就可以了，Google地图中大多地方都是高程间距是50，设置小了除了耗时长，根本没有用）。
之后点击刷新点击自动采点，就只需要等着了，如图4。
等采集完毕后，点击文件导出数据，设置格式如图5：得到dat格式文件。
三、右键用记事本打开对应文件，数据形式如图6：四、把数据全部复制到excel中，，依次点击工具栏中数据——分列——分割符号——选择tab键和逗号分割，（这步的主要目的是快速把多点输入CAD中，有人会用excel直接导入数据的可以跳过不看）如图7：得到下列形式数据：将原点号统一改为：point四、重新将数据复制倒记事本中，将空格替换成逗号（该处必须在英文输入法输入逗号）将point后的两个逗号同事复制替换成空格点就修改完成。
五、打开湘源控规将刚刚处理好的点，全部输入到里面（ctrl+a，ctrl+c，ctrl+v）我就属于那种蛋疼的，用的间距太小，看看图纸全是点点。
湘源控规工具栏依次点地形——输高程点——o选实体，将刚刚输入的点转换成高程点。
巧用googleearth绘制三维等高线地形图
巧用Google Earth绘制三维等高线地形图摘要：随着多媒体教学的逐渐普及，各种地理软件层出不穷，但因为地理的专业性质限制，大多数地理教师很难做到精通各类软件应用，本着深入浅出的宗旨，以比较常见的Google earth 软件为例，本文将和大家一起探讨和学习如何利用该软件进行等高线地形图的绘制和等高线知识的讲解，轻松破解等高线的知识难点。
关键词：Google earth global mapper Surfer 地标等高线地形图的绘制、判读及应用一．相关软件准备在制作等高线地形图过程中，主要应用的软件有3种：Google earth, global mapper, Surfer.earth：中文一般叫谷歌地球，是一款Google公司开发的虚拟地球仪软件，它把卫星照片、航空照相和GIS布置在一个地球的三维模型上。
用户们可以通过一个下载到自己电脑上的客户端软件，免费浏览全球各地的高清晰度卫星图片。
如下图为三峡大坝的卫星地图。
Mapper：是一款地图绘制软件，不仅能够将数据显示为光栅地图、高程地图、矢量地图，还可以对地图作编辑、转换、打印、记录GPS及利用数据的GIS(地理信息系统)功能.版增加了直接访问USGS(美国地质勘探局)卫星照片TerraServer数据库和Global Mapper内部的地形图及以真实的3D方式查看高程地图的功能.3. Surfer：三维数据成像软件，主要用于地质、工程、科学计算等数据的三维可视化成像显示。
它支持两种成像方式：体成像和等值面成像。
利用3D Surfer可以将数据在三维空间进行三维可视化显示，并且具有图形旋转、图形放缩、三维虚拟漫游、分层显示、图形切割、制作切片等功能。
3D Surfer 支持Surfer切片图、高程模型图、曲折剖面、透明图层、叠加地形、贴图等功能。
3D Surfer采用类似Surfer的操作方式，兼容Surfer定义的文本数据格式和GRD数据格式。
利用Google_Earth数据制作地形图
利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。
提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。
通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。
所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。
利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。
一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。
启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。
一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。
2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。
3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。
4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。
5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。
如何从Google Earth中提取三维地形数据生成地形图
如何从Google Earth中提取三维地形数据生成地形图在定线中，若无三维地形图数据，如预可研等，可以使用本软件提供的geh.exe和geh1.exe从Google Earth（经测试，最好使用Google Earth4.2.0198.2451版）中提取三维地形数据，生成地形图，进行初步定线。
一、提取高程1、geh.exe该模块通过给定的区域，提取一定范围的三维地形数据，启动软件，界面如下：（1）执行软件后，若Google Earth尚未启动，可以先单击“启动Google Earth”按钮，先启动Google Earth（geh.exe只能在Google Earth启动的情况下运行）并使Google Earth窗口处于最大状态。
（2）将Google Earth中经纬度转换为平面坐标时，采用高斯正形投影，投影中央子午线经度可以输入提取范围的中间值（精确到度）。
（3）提范围通过经纬度定义，定义时范围不宜输入太大，否则提取时间可能很长。
视点高一般在2000m～10000m内较合适。
提取高程密度设置为0.0002~0.0005内较合适，即20m～50m间隔。
（4）提取的经纬度及高程转换为平面坐标及高程后，存为文本文件，以便在AutoCAD内生成地形图。
（5）通过“连续存储图片”按，可以将指定范围连续存为多个bmp文件，该命令可以同时将bmp文件的范围坐标存为*.xy文件，通过*.xy文件，可以在HRCAD下用xyl命令，自动加载和对齐图片。
2、geh1.exe该模块通过给定的路径并沿路径按给定宽度，提取三维地形数据，启动软件，界面如下：操作步骤如下：（1）执行软件后，若Google Earth尚未启动，可以先单击“启动Google Earth”按钮，先启动Google Earth（geh.exe只能在Google Earth启动的情况下运行）并使Google Earth窗口处于最大状态。
（2）在Google Earth添加路径，并命名为A1K,A2K等：如下图：（3）将路径另存为*.KML文件（用此文件读取路径数据，提取高程），如下图：二、生成地形图或DTM和IDN文件1、生成地形图：在AutoCAD在通过HRCAD中sjw0命令生成地形图2、生成DTM和IDN文件：在AutoCAD在通过HRCAD中dtms2命令生成DTM和IDN文件（4）启动Google Earth和geh1.exe后，通过定义的宽度和*.KML文件提取的经纬度及高程，同时转换为平面坐标及高程后，存为文本文件，以便在AutoCAD内生成地形图。
利用Google Earth高程数据制作地形图教学提纲
利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。
提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。
通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。
所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。
利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。
一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。
启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。
一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。
2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。
3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。
4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。
5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。
利用Google_Earth数据制作地形图
利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。
提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。
通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。
所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。
利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。
一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。
启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。
一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。
2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。
3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。
4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。
5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。
利用GoogleEarth高程数据制作地形图
利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。
提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。
通过采样所求围的坐标点，用三角网剖分的方法自动生成等高线。
所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。
利用Google Earth数据制作地形图主要分两个步骤： 1.地理坐标和高程数据的提取； 2.根据提取的数据制作地形图。
一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。
启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。
一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。
2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形围要包括两个目标点所构成的区域。
3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。
4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。
5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。
运用Google Earth和ArcGIS制作地方等高线地形图12.15
运用Google Earth和ArcGIS制作地方等高线地形图运用Google Earth和ArcGIS制作等高线地形图的方法，并且经过检验，与Google Earth 的误差很小，与当地真实地形很接近。
一、制作原理等高面与起伏的地面相切会得到切线。
在Google Earth中，把不同高度的半透明等高面相互叠加后，会得到海拔与图像灰度增减规律一致的效果（图2），即一定的灰度就代表某一海拔范围，这与规则网格DEM相似，可称其为类DEM。
类DEM与DEM一样，可在ArcGIS中直接生成等高线。
二、制作实例四川省安岳县东胜乡初级中学地理教师欲制作当地的等高线地形图。
1.准备工作1）安装Google Earth，联网状态下运行Google Earth软件。
在左侧的搜索栏中输入“四川省安岳县东胜乡”，浏览该地的数据，即下载东胜乡数据。
2）在Google Earth工具栏的选项中进行相关设置（图1）。
①设置显示经纬度为通用横轴墨卡托投影（UTM），以减少定位时的计算；②设置地形提升倍数为0.5，以减小像点位移误差，同时防止等高线替代误差过大。
图1 Google Earth的相关设置.在Google Earth中生成类DEM1）新建一个白色紧贴地面的四边形作为底色。
四边形内最高点为427m，最低点为281m，设等高距为20m，所以共有420m~300m 7个等高面。
2）复制粘贴该四边形，修改颜色为黑，透明度为10%。
设置海拔高度为绝对420m，并命名该四边形为“420m”。
3）复制420m等高面并粘贴，重命名并调整海拔高度为400m。
之后重复“复制、粘贴、重命名、调整海拔”的操作，直到300m等高面为止，得到图2的效果。
图2 在Google Earth中生成类DEM3.截图及图像预处理为保证图像不产生干扰信息，并且灰度值不发生变化，该步骤需注意以下两点：①截图时要去掉Google Earth中不必要的显示（视图菜单栏下进行设置）；②建议截图后使用画图软件进行编辑，并以BMP格式保存。
利用googleEarth绘制地形图教程
利用google Earth自制地形图Google在国内推出高清图以后，的确极大程度地方便了我们的生活，我们可以在上面肆无忌惮地查找任何感兴趣的地方，清晰的卫星图像足以使我们身临其境。
但是，不光如此，google earth除能提供详细的地理经纬度、三维立体图外，还提供有一项重要数据：海拨高程。
它的显示精度达到了1英尺(约0.3m)，要知道，目前普通的GPS导航器的高程定位精度只有2.5m，这样，我们就完全可以利用这些空间数据来自制地形图了。
地形图上的首要要素便是等高线，而等高线的正确与否主要取决于地性线(山脊线、山谷线)。
所以，绘制地形图的思想便是：沿山脊线或山谷线隔一定距离将每一个点的三维坐标量取下来，再经过适当地加密测点，然后通过CAD进行展点，最后用内插法绘制等高线。
但是，这样的获取方法对每个点都需要记录三个坐标，即B(地理纬度)、L(地理经度)、H(大地高)。
如此，不仅使获取的工作量很大，对以后的展点也是一个负担。
这时我们可以采用一个简化的方法：只记录大地高，而将经纬度取为默认(每次都以一个起始经度或纬度开始，等距取点)，这样便极大提高了取点速度。
关于经纬度的取点密度，传统地形图的规定一般为“图上距离每间隔3cm”，但传统地形图的每张图都要涉及到比例尺，而显示屏的出现则完全颠覆了它的概念。
对此，我认为：既然人眼在地图上所能分辨出的最小距离是0.1mm，而显示器的象点距离一般都为0.2xmm，那么可令显示器上每个象素为纸质地图上的0.1mm，这样就可以得到一个大概的比例尺，从而可以确定出取样点的间距了。
地形图比例尺与等高线的关系如下：对于要绘制一幅相当于2.5万分之一的地形图，即图上1cm相当于实地的250m，那么可按750m的间距取点。
地理纬度在赤道附近每秒约合实地30m(赤道周长40030km/1296000″)，在中纬度地区值不会相差很大，经度每秒亦可按30m取值。
例如每隔3″取值，在一个2′×2′的范围内(约13平方公里)，只需360个点，一个多小时就可以获取完毕。
利用GoogleEarth数据制作地形图
利用GoogleEarth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取GoogleEarth高程数据生成地形等高线代替实地测量地形。
提取GoogleEarth高程数据原理：GoogleEarth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。
通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。
所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。
利用GoogleEarth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。
一、地理坐标和高程数据的提取所用软件：GoogleEarth，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装GoogleEarth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。
启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。
一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。
2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。
3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。
4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。
5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。
利用Google_Earth大数据制作地形图
利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。
提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。
通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。
所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。
利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。
一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。
启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。
一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。
2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。
3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。
4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。
5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。
利用google-Earth自制地形图
利用google_Earth自制地形图(Google在国内推出高清图以后，的确极大程度地方便了我们的生活，我们可以在上面肆无忌惮地查找任何感兴趣的地方，清晰的卫星图像足以使我们身临其境。
但是，不光如此，google earth除能提供详细的地理经纬度、三维立体图外，还提供有一项重要数据：海拨高程。
它的显示精度达到了1英尺(约0.3m)，要知道，目前普通的GPS导航器的高程定位精度只有2.5m，这样，我们就完全可以利用这些空间数据来自制地形图了。
地形图上的首要要素便是等高线，而等高线的正确与否主要取决于地性线(山脊线、山谷线)。
所以，绘制地形图的思想便是：沿山脊线或山谷线隔一定距离将每一个点的三维坐标量取下来，再经过适当地加密测点，然后通过CAD进行展点，最后用内插法绘制等高线。
但是，这样的获取方法对每个点都需要记录三个坐标，即B(地理纬度)、L(地理经度)、H(大地高)。
如此，不仅使获取的工作量很大，对以后的展点也是一个负担。
这时我们可以采用一个简化的方法：只记录大地高，而将经纬度取为默认(每次都以一个起始经度或纬度开始，等距取点)，这样便极大提高了取点速度。
关于经纬度的取点密度，传统地形图的规定一般为“图上距离每间隔3cm”，但传统地形图的每张图都要涉及到比例尺，而显示屏的出现则完全颠覆了它的概念。
对此，我认为：既然人眼在地图上所能分辨出的最小距离是0.1mm，而显示器的象点距离一般都为0.2xmm，那么可令显示器上每个象素为纸质地图上的0.1mm，这样就可以得到一个大概的比例尺，从而可以确定出取样点的间距了。
地形图比例尺与等高线的关系如下：对于要绘制一幅相当于2.5万分之一的地形图，即图上1cm相当于实地的250m，那么可按750m的间距取点。
地理纬度在赤道附近每秒约合实地30m(赤道周长40030km/1296000″)，在中纬度地区值不会相差很大，经度每秒亦可按30m取值。
例如每隔3″取值，在一个2′×2′的范围内(约13平方公里)，只需360个点，一个多小时就可以获取完毕。
GoogleEarth高程大数据制作地形图
利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。
提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。
通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。
所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。
利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。
一、地理坐标和高程数据的提取所用软件：Google Earth ，谷歌地球高程数据采集工具（GetGECoords）下面以GetGECoords为例讲解数据提取过程：首先需要安装Google Earth。
启动软件后界面如下：GetGECoords提取过程1.直接运行GetGECoords内存补丁.exe文件，界面如下：2.点击左边工具栏帮助关于输入任意注册码，完成注册。
3.点击左边工具栏设置输入所需点的中心纬度、中心经度和视场范围，确定后右边地图窗口自动搜索至该点点击下一步刷新，软件自动更新GE地图中心子午线和投影带中心子午线点击确定后，设置自动采样间距，刷新点击自动采集点。
3.采集完成后点击文件导出数据确定，保存数据文件。
二、根据提取的数据制作地形图所用软件：南方CCAS1．打开南方CCAS，选择绘图处理主菜单点击改变当前图形比例尺，在下边命令行输入成图比例尺，如1000,1:1000比例尺2. 展高程点，在绘图处理菜单下点击展高程点。
3.找到高程点展点文件的路径后，选中窗口中的展点文件，点击打开，然后输入高程注记的距离，如0.5后回车，展点完成，见图3、图4。
图34．用多线段把所有高程点范围圈住，见图5图55.打开等高线菜单，点击建立DTM菜单。
利用Google Earth制作地形图
利用Google Earth高程数据制作地形图利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。
一．地理坐标和高程数据的提取
所用软件：Google Earth 和GETools v2.0
1.首先需要安装Google Earth和GETools v
2.0
2.启动 GETools v2.0，Google Earth会随之启动。
3.在Google Earth中将目标区域放大放正显示
4.GETools v2.0设置如下，存数据为高程点.txt。
5.打开excel，文件打开高程点.txt
6.用section打开图框
7. 如图
其中5步骤
其中6步骤
其中7步骤
二．根据提取的数据制作地形图
所用软件：MAPGIS
1.进行空间分析生成等高线，进入MAPGIS主菜单空间分析
DTM分析点击菜单栏文件打开数据文件
点数据文件，打开上面保存的文件1111.WT。
2.点击菜单栏处理点线点数据高程点提取高程属性项选择高程（米）。
3.点击菜单栏Tin模型快速生成三角剖分网
4. 点击菜单栏Tin模型追踪剖分等值线
5.关闭，保存，点线面
6.打开图框，添加保存的线
7.修剪。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
利用google_Earth自制地形图(
Google在国内推出高清图以后，的确极大程度地方便了我们的生活，我们可以在上面肆无忌惮地查找任何感兴趣的地方，清晰的卫星图像足以使我们身临其境。
但是，不光如此，google earth除能提供详细的地理经纬度、三维立体图外，还提供有一项重要数据：海拨高程。
它的显示精度达到了1英尺(约0.3m)，要知道，目前普通的GPS导航器的高程定位精度只有2.5m，这样，我们就完全可以利用这些空间数据来自制地形图了。
地形图上的首要要素便是等高线，而等高线的正确与否主要取决于地性线(山脊线、山谷线)。
所以，绘制地形图的思想便是：沿山脊线或山谷线隔一定距离将每一个点的三维坐标量取下来，再经过适当地加密测点，然后通过CAD进行展点，最后用内插法绘制等高线。
但是，这样的获取方法对每个点都需要记录三个坐标，即B(地理纬度)、L(地理经度)、H(大地高)。
如此，不仅使获取的工作量很大，对以后的展点也是一个负担。
这时我们可以采用一个简化的方法：只记录大地高，而将经纬度取为默认(每次都以一个起始经度或纬度开始，等距取点)，这样便极大提高了取点速度。
关于经纬度的取点密度，传统地形图的规定一般为“图上距离每间隔3cm”，但传统地形图的每张图都要涉及到比例尺，而显示屏的出现则完全颠覆了它的概念。
对此，我认为：既然人眼在地图上所能分辨出的最小距离是0.1mm，而显示器的象点距离一般都为0.2xmm，那么可令显示器上每个象素为纸质地图上的0.1mm，这样就可以得到一个大概的比例尺，从而可以确定出取样点的间距了。
地形图比例尺与等高线的关系如下：
对于要绘制一幅相当于2.5万分之一的地形图，即图上1cm相当于实地的250m，那么可按750m的间距取点。
地理纬度在赤道附近每秒约合实地30m(赤道周长
40030km/1296000″)，在中纬度地区值不会相差很大，经度每秒亦可按30m取值。
例如每隔3″取值，在一个2′×2′的范围内(约13平方公里)，只需360个点，一个多小时就可以获取完毕。
获得高程点后，我们就可以在CAD上进行展点了。
其实，使用CASS软件(参见数字高程模型的制作一文)“等高线”菜单中的“绘制等高线”命令就可以迅速地以坐标数据生成等高线，这只需要按以下格式记录数据就可以了。
但是，鉴于CAD软件在普通用户桌面上的垄断地位，以及为了使大家知道等高线的生成方法，我个人建议应该自已练习制作(授人以鱼，不如授人以渔)，虽然这样工作量很大。
在CAD上将高程数值标记在距形点网上后，就可以开始绘制等高线了。
等高线的绘制可采用经典而又实用的内插法：即先计算等高线的高程在两个高程点间的位置，再逐点相连，这便是等高线的生成原理。
按照规则，先绘计曲线(地形图上每间隔4条等高线绘制的一条加粗线，便于查询高程)。
然后再绘制首曲线。
为了保证等高线与实地一致，在绘完测区内所有的等高线之后，还要将同比便尺的卫星图叠加进来，用以比较地性线是否与实地一致。
当然还要将卫星图上的道路、水系、房屋等地物描绘下来，这样的地形图才会有实际的用途。
但为了在Photoshop中对等高线上色的方便，或将地物与等高线分别编辑后再在PS中叠加。
[提示:在CAD中使用带有宽度的多义线绘等高线或地物，再用渲染工具可以生成尺寸较大的栅格图，这样便于修改]
在PS中将等高线层与地物层编辑修改后，这时有的地方等高线是从房屋内穿过的，需要将它擦掉。
随后标注高程值，这样利于地形图的判读，同样需要将穿过数值的等高线擦掉。
最后一步，标注地名。
这样，一幅地形图就完成了。
这是我利用google earth数据制作的第一幅地形图，许多技术问题仍待探索。
其中的一些必要的制作时间如下：
在google earth上量取坐标：约280个点，约1小时；
在CAD上展点，标高程值：约20分钟；
绘制计曲线：约1.5个小时；
绘制首曲线：约3小时；
获取卫星图上的地物：约1小时；
在PS中给等高线上色：约10分钟；
叠加地物层并修改：约1小时；
标注地名、高程值：约30分钟。
