屋面泡沫混凝土找坡层施工方案

永川供电局生产调度综合楼工程

屋面泡沫混凝土找坡层

施工专项方案

施工单位：重庆市送变电工程有限公司

编制：罗常勋

审核：何小勇

编制日期：2014年2月28日

目录

一、工程概况 (2)

二、编制依据 (2)

三、泡沫混凝土的定义及其特性 (3)

四、材料选用 (5)

五、施工准备 (6)

六、工程施工流程图 (7)

七、施工工艺及技术要求 (8)

八、................................................................................................................................ 质量控制9

九、施工注意事项 (11)

十、养护及成品保护 (11)

十一、工程质量验收 (12)

十二、中间工序及质量控制 (13)

十三、施工进度计划及保工期目标的主要措施 (13)

十四、施工现场文明生产管理 (14)

一、工程概况

本工程项目规划建设用地11012㎡，总建筑面积为约25000余㎡，地上办公楼及公用性用房，建筑面积17263㎡，地下车库及设备用房为5376.77㎡。

工程为框架剪力墙结构，基础为旋挖成孔灌注桩，地下车库一层，地上16层。一层高度7.2m、标准层高度4.2m、顶层高度6m，总高度76.3m。

本工程建筑找坡为泡沫混凝土，工程施工总量约112.1立方米，本泡沫混凝土技术指标为：

1、设计要求：泡沫混凝土密度等级B05；即干密度431-530kg/m3左右，导热系数为不大于0.12W/m.k，散热性指标D=R.S=1.83，选用图集、标准：（国标02J21-1）。

2、设计厚度：100㎜。

屋面泡沫混凝土保温层：屋面泡沫混凝土根据设计要求屋面坡度为2%，平均厚度约为100mm左右，按已有坡度顺势找坡，泡沫混凝土浆料直接现浇摊铺在混凝土结构层上。

二、编制依据

1、《屋面工程技术规范》（GB50345-2012）

2、《屋面工程质量验收规范》（GB50207-2012）

3、《泡沫混凝土砌块》（JC/T1062）等相关国家标准及规范。

4、《屋面工程质量验收规范》（GB50207-2012）

5、《建筑节能工程施工质量验收规范》（GB50411-2007）

6、JC/T266-2011《泡沫混凝土》

7、重庆市《公共建筑节能工程施工质量验收规程》（J10958-2007 ）

8、本工程节能设计施工图纸、读图纪要（或本工程设计变更、补充通知单、甲方通知单）。

三、泡沫混凝土的定义及其特性

1、泡沫混凝土产品定义：

泡沫混凝土是通过发泡机的发泡系统将发泡剂用机械方式充分发泡，并将泡沫与水泥浆均匀混合，然后经过发泡机的泵送系统进行现浇施工或模具成型，经自然养护所形成的一种含有大量封闭气孔的新型轻质保温材料。

2、泡沫混凝土的特性：

泡沫混凝土通常是用机械方法将泡沫剂水溶液制备成泡沫，再将泡沫加入到含硅质材料、钙质材料、水及各种外加剂等组成的料浆中，经混合搅拌、浇注成型、养护而成的一种多孔材料。由于泡沫混凝土中含有大量封闭的细小孔隙，使其具有下列良好的物理力学性能。

（1）轻质性

泡沫混凝土的密度一般为330-1230kg/m3。是普通混凝土的1/5～1/8倍，可减轻建筑物整体荷截。

（2）保温隔热性能好

密度等级在330-1230 kg/ m3范围的泡沫混凝土，导热系数在0.08-0.3w/(m·K)之间，热阻约为普通混凝土的20-30倍。采用泡沫混凝土作为建筑物墙体及屋面材料，具有良好的节能效果。

（3）隔音、耐火性能好

泡沫混凝土中含有大量分布均匀的独立气泡，属多孔材料，吸音能力为0.09-0.19%，是普通混凝土的5倍，具备有效隔音的功能。泡沫混凝土是无机材料，不会燃烧，具有良好的耐火性。

（4）整体性能好、耐久性好

可现场浇注施工，与主体工程结合紧密；与主体工程寿命相同。

（5）低弹减震性好

泡沫混凝土的多孔性使其具有低的弹性模量，从而使其对冲击载荷具有良好的吸收和分散作用。

（6）抗水性能强

泡沫混凝土吸水率较低，相对独立的封闭气泡及良好的整体性，使其具有一定的防水性能。

（7）生产、施工方便

泡沫混凝土可在厂内生产成砌块，也可在现场施工，直接现浇成屋面、地面和墙体。使用专业水泥发泡机自动化作业，可泵送实现垂直高度200米的远距离输送，工作量为80—300立方/工作日。

（8）环保性能好

泡沫混凝土所需原料为水泥和发泡剂，发泡剂大都接近中性，故泡沫混凝土属无机材料。

（9）经济性：

泡沫混凝土综合成本价格低廉，比其它屋面保温材料综合造价低20-50%。

（10）其它性能

泡沫混凝土在施工中有很好的和易性和可泵性，抗压强度高（0.5-15.0Mpa），吸收性好。

（11）产品性能：泡沫混凝土的主要物理力学性能

四、材料选用

1、水泥：标号为42.5R的通用硅酸盐水泥，应符合《通用硅酸盐水泥》GB175—92的规定，水泥进场必须有出厂合格证；

2、发泡剂：应选用发泡培率大于200倍的复合型水溶性发泡剂。

3、骨料：骨料可选用保温颗粒料或细砂、粉煤灰等，具体视工程设

计而定；

4、拌合用水：宜用饮用水，应符合《混凝土拌合用水标准》GJ63—89规定；

5、配合比设计：（另见配比设计报告）

（1）水泥用量：640～720kg/m3；饮用水用量135～260kg。

（2）水灰比基数为：1:1.3～2.5之间，严格控制水灰比。细砂型泡沫混凝土水灰比在0.30～0.90之间，硅灰型泡沫混凝土水灰比在0.9～2.5之间，按各种型号设备的用水量，制定固定量桶。拌合用水要静置10～15分钟后使用；

五、施工准备

1、施工人员组织（必要时另附表说明）

项目总指挥1人、技术负责1人、质安负责1人、设备维修专人1人、总施工1人、施工队长1人、施工人员10人，根据现场工程量调配施工。

主要材料：水泥、发泡剂（抗裂剂），另可选用细砂、粉煤灰或保温骨料等增加强度；

3、施工设备及用具准备

（1）专用泡沫混凝土拌合设备---水泥发泡机、发泡混凝土一体机（液压泵送）；

（2）普通工具：抹尺、灰刀、钢丝刷、抹子、滚刷、量具、台称、铁桶及其配套的施工设施；

（3）防护用具：防尘罩、水靴等防火、防毒、通风器材及劳保用具；

4、现场取样试模用具：100×100×100钢制模及300×300×30或200

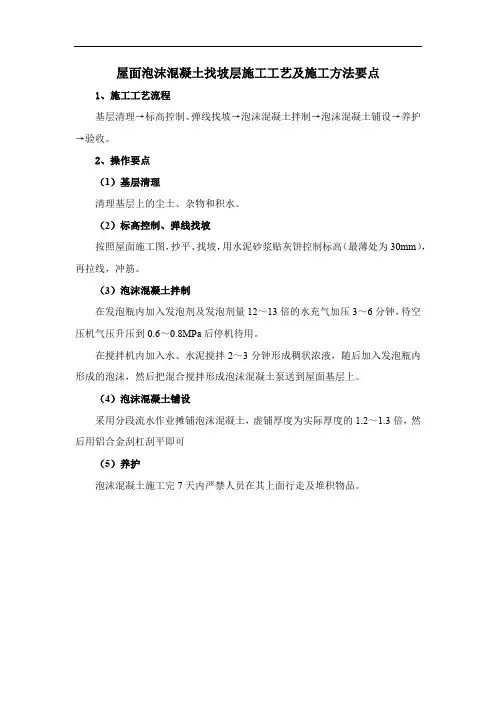

×200×60特制模具。
