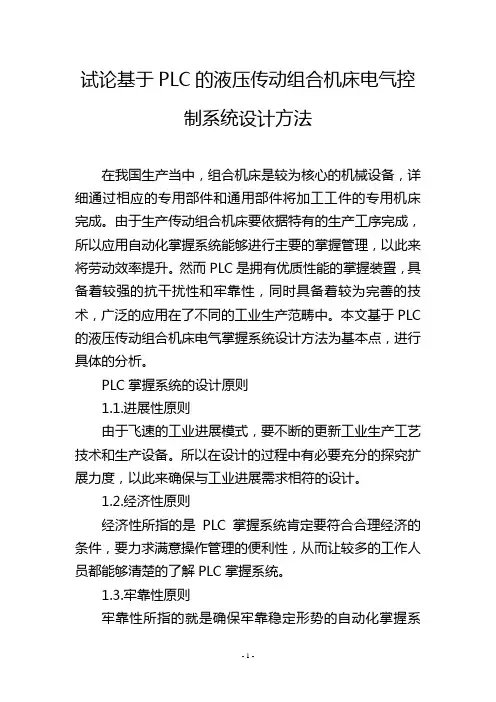

试论基于PLC的液压传动组合机床电气控制系统设计方法
试论基于PLC的液压传动组合机床电气控制系统设计方法在我国生产当中，组合机床是较为核心的机械设备，详细通过相应的专用部件和通用部件将加工工件的专用机床完成。
由于生产传动组合机床要依据特有的生产工序完成，所以应用自动化掌握系统能够进行主要的掌握管理，以此来将劳动效率提升。
然而PLC是拥有优质性能的掌握装置，具备着较强的抗干扰性和牢靠性，同时具备着较为完善的技术，广泛的应用在了不同的工业生产范畴中。
本文基于PLC 的液压传动组合机床电气掌握系统设计方法为基本点，进行具体的分析。
PLC掌握系统的设计原则1.1.进展性原则由于飞速的工业进展模式，要不断的更新工业生产工艺技术和生产设备。
所以在设计的过程中有必要充分的探究扩展力度，以此来确保与工业进展需求相符的设计。
1.2.经济性原则经济性所指的是PLC掌握系统肯定要符合合理经济的条件，要力求满意操作管理的便利性，从而让较多的工作人员都能够清楚的了解PLC掌握系统。
1.3.牢靠性原则牢靠性所指的就是确保牢靠稳定形势的自动化掌握系统，避开由于性能的不稳定而造成的进度特别。
1.4.完整性原则完整性也就是在较大的限度上确保生产机械的整体性条件下开展的必要设计，PLC掌握系统需要满意于工业生产的需求，也就是工业生产针对掌握系统所提出的需求要和PLC掌握系统设计模式相符。
设计PLC掌握系统的主要步骤2.1.调试程序调试程序基本包含两大阶段，其一为模拟调试；其二为现场调试。
程序的模拟调试主要指的是，用便捷的模拟形式构成现场的实际状态，可以将程序运行放在首位而设置出肯定的环境状态。
根据现场信号的产生方式，模拟的调试包含软件模拟和硬件模拟两种方法。
2.2.应用程序的编写编写应用程序方面是能够让自动化掌握管理被PLC掌握系统实现的主要过程。
全部的掌握动作都要依据编程来开展。
所以，在编写应用程序的过程中，没有必要将编写作用在工业生产要求的条件下，要明确不同工序当中的掌握功能都可以充分的达成。
机电一体化——电液控制系统设计
6.电液控制系统设计6.1概述电液控制系统是常用机电一体化系统之一。
它是将计算机电控和液压传动结合在一起，既发挥了计算机控制或电控制技术的灵活性，又体现了液压传动的优势，充分显示出大功率机电控制技术的优越性。
电液控制系统的种类很多，可以从不同的角度分类，而每一种分类方法都代表一定的特征：1）根据输入信号的形式和信号处理手段可人为数字控制系统、模拟控制系统、直流控制系统、电液开关控制系统。
2）根据输入信号的形式和信号处理手段可分为数字控制系统、模拟控制系统、直流控制系统、交流控制系统、振幅控制系统、相位控制系统。
3）根据被控量的物理量的名称可分为置控制系统、速度控制系统、力或压力控制系统等。
4）根据动力元件的控制方式可分为阀控系统和泵控系统。
5）根据所采用的反馈形式可分为开环控制系统、闭环系统和半闭环控制系统。
本章主要介绍电液控制系统的组成、控制元件，系统数字模型以及系统的设计。
6.2电液控制元件电液控制元件主要包括电液伺服阀、电液比例阀、电液数字阀以及由数字阀组成的电液步进缸、步进马达、步进泵等。
它胶是电液控制系统中的电-液能量转换元件，也是功率放大元件，它能够将小功率的电信号输入转换为大功率的液压能（流量与压力）或机械能的输出。
在电液控制系统中，将电气部分与液压部分连接起来，实现电液信号的转换与放大，主要有电液伺服阀、电液比例阀、电液数字阀以及各种电磁开关阀等。
电液控制阀是电液控制系统的核心，为了正确地设计和使用电液控制系统，就必须掌握不同类型电液控制阀的原理和性能。
6.2.1控制元件的驱动6.2.1.1电气—机械转换器电气—机械转换器有“力电机（马达）”、“力矩电机（马达）”以及直流伺服电动机和步进电动机等，它将输入的电信号（电流或电压）转换为力或力矩输出，去操纵阀动作，推行一个小位移。
因此，电气-机械转换器是电液控制阀中的驱动装置，其静态特性和动态特性在电液控制阀的设计和性能中都起着重要的作用。
机床液压系统的设计
2 液压传动的工作原理和组成液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。
液压系统运用液压泵将原动机的机械能转换为液体的压力能, 通过液体压力能的变化来传递能量, 通过各种控制阀和管路的传递, 借助于液压执行元件(缸或马达)把液体压力能转换为机械能, 从而驱动工作机构, 实现直线往复运动和回转运动。
驱动机床工作台的液压系统是由油箱、过滤器、液压泵、溢流阀、开停阀、节流阀、换向阀、液压缸以及连接这些元件的油管、接头等组成。
2.1 工作原理1)电动机驱动液压泵经滤油器从油箱中吸油, 油液被加压后,从泵的输出口输入管路。
油液经开停阀、节流阀、换向阀进入液压缸, 推动活塞而使工作台左右移动。
液压缸里的油液经换向阀和回油管排回油箱。
2)工作台的移动速度是通过节流阀来调节的。
当节流阀开大时, 进入液压缸的油量增多, 工作台的移动速度增大；当节流阀关小时, 进入液压缸的油量减少, 工作台的移动速度减少。
由此可见, 速度是由油量决定的。
2.2 液压系统的基本组成1）能源装置——液压泵。
它将动力部分（电动机或其它远动机）所输出的机械能转换成液压能, 给系统提供压力油液。
2）执行装置——液压机（液压缸、液压马达）。
通过它将液压能转换成机械能, 推动负载做功。
3）控制装置——液压阀。
通过它们的控制和调节, 使液流的压力、流速和方向得以改变, 从而改变执行元件的力（或力矩）、速度和方向, 根据控制功能的不同, 液压阀可分为村力控制阀、流量控制阀和方向控制阀。
压力控制阀又分为益流阀(安全阀)、减压阀、顺序阀、压力继电器等；流量控制阀涉及节流阀、调整阀、分流集流阀等；方向控制阀涉及单向阀、液控单向阀、梭阀、换向阀等。
根据控制方式不同, 液压阀可分为开关式控制阀、定值控制阀和比例控制阀。
4）辅助装置——油箱、管路、蓄能器、滤油器、管接头、压力表开关等.通过这些元件把系统联接起来, 以实现各种工作循环。
5）工作介质——液压油。
2015毕业设计用 气压(液压)传动控制电路 (1)
方向。包括气压控制阀、电磁控制阀、机械控制阀、人力控制阀和时间控制阀。 气压控制阀是利用气体压力来使主阀芯运动而使气体改变流向的，按控制方式分为加 压、卸压和差压。 电磁控制阀由电磁铁控制部分和主阀两部分组成， 按控制方式不同分为电磁铁直接控制 （直动） 式电磁阀和先导式电磁阀。 由电磁铁的衔铁直接推动换向阀阀芯幻想的阀称为直动 式电磁阀， 分为单电磁铁和双电磁铁两种。 阀芯移动靠电磁铁， 复位靠弹簧， 幻想冲击较大， 一般只制成小型的阀。双电磁铁阀的两个电磁铁只能交替得电工作，不能同时得电，否则会 产生误动作。 先导式电磁阀由电磁先导阀和主阀两部分组成， 由电磁铁先控制从主阀气源节 流出来的一部分气体， 产生先导压力， 去推动主阀阀芯换向。 也分单电磁铁和双电磁铁两种。 机械控制阀、人力控制阀是靠机动（行程挡块等）和人力（手动或脚踏等）来使阀产生 切换动作的。 时间控制阀是使气流通过气阻（小孔等）节流后到气容（储气空间）中，经一定时间气 容内建立起一定压力后再使阀芯换向的阀， 适用于不能使用电控延时的 （易燃易爆等） 场合。 压力控制阀主要用来控制系统中的气体的压力， 满足各种压力要求或用以节能。 压力控 制可分为三类： 一是起降压稳压作用的减压阀、 定值器； 二是起限压安全保护作用的安全阀、 限压切断阀等；三是根据气路压力不同进行某种控制的顺序阀、平衡阀等。所有的压力控制 阀都是利用空气压力和弹簧力相平衡的原理来工作的。 流量控制阀通过改变阀的通流截面积来实现流量控制， 从而控制气动执行元件的运动速 度。它包括节流阀、单向节流阀、排气节流阀和柔性节流阀等 气动逻辑元件是用压缩空气为介质， 通过元件的可动部件在气控信号作用下动作， 改变 气流方向以实现一定逻辑功能的气体控制元件，按逻辑功能可分为是门、或门、与门、非门 和双稳元件等，逻辑功能类似于电子门电路。
(毕业设计全套)毕业设计
引言
组合机床是由通用部件和部分专用部件组成的高效率专用机床。它能完成钻、扩、铰、铣和工件的转位、定位、夹紧、输送等工序，可以用来组成加工自动线。为了缩短加工的辅助时间，满足各工序的进给速度要求，组合机床液压系统必须具有良好的换接性能与调速特性。因此它是一种以速度变换为主的液压系统，它的控制系统大多采用机、液、电气相结合的控制方式。
图1液压系统结构
2液压传动的优缺点与应用
2.1液压系统的优缺点
2.1.1液压传动的优点
（1）在相同的体积下，液压执行装置能比电气装置产生出更大的动力。在同等功率的情况下，液压执行装置的体积小、重量轻、结构紧凑。液压马达的体积重量只有同等功率电动机的12%左右。
（2）液压执行装置的工作稳定。液压执行装置重量轻、惯性小、反应快动时可达到每分钟500次，实现往复直线运动时可达每分钟1000次。
液压应用实例展示：
图2液压升降平台
液压升降平台广泛适用于汽车、集装箱、模具制造、木材加工、化工灌装等各类工业企业及生产流水线，满足不同作业高度的升降需求。同时可配装各类台面形式（如滚珠、滚筒、转盘、转向、倾翻、伸缩），配合各种控制方式（分动、联动、防爆），具有升降平稳准确、频繁启动、载重量大等特点。有效解决工业企业中各类升降作业难点，使生产作业轻松自如。
液压传动相对于机械传动来说，是一门新技术。自1795年制成第一台水压机起，液压技术就进入了工程领域，1906年开始应用于国防战备武器。第二次世界大战期间，由于军事工业迫切需要发应快和精度高的自动控制系统，因而出现了液压伺服系统。20世纪60年代以后，由于原子能、空间技术、大型船舰及计算机技术的发展，不断地对液压技术提出新的要求，液压技术相应也得到了很大发展，渗透到国民经济的各个领域中。在工程机械、冶金、军工、农机、汽车、轻纺、船舶、石油、航空、和机床工业中，液压技术得到普遍应用。近年来液压技术已广泛应用于智能机器人、海洋开发、宇宙航行、地震预测及各种电液伺服系统，使液压技术的应用提高到一个崭新的高度。目前，液压技术正向高压、高速、大功率、高效率、低噪声和高度集成化等方向发展。同时，减小元件的重量和体积、提高元件寿命、研制新的传动介质以及液压传动系统的计算机辅助设计、计算机仿真和优化设计、微机控制等工作，也日益取得显著成果。解放前，我国经济落后，液压工业完全是空白。解放后，我国经济获得迅速发展，液压工业也和其它工业一样，发展很快。20世纪50年代就开始生产各种通用液压元件。当前，我国已生产出许多新型和自行设计的系列产品，如插装式锥阀、电液比例阀、电液伺服阀、电液脉冲马达以及其它新型液压元件等。但由于过去基础薄弱，所生产的液压元件，在品种与质量等方面和国外先进水平相比，还存在一定差距，我国液压技术也将获得进一步发展。现代机械一般多是机械、电气、液压三者紧密联系，结合的一个综合体。液压传动、机械传动、电气传动并列为三大传统形式，液压传动系统的设计在现代机械的设计工作中占有重要的地位。
四柱式液压机液压系统设计
目录1 绪论 (1)1.1液压机现状概要 (1)2 四柱液压机总体设计 (2)2.1四柱液压机主要设计参数 (2)2.2 四柱液压机工作原理分析 (3)2.3 四柱液压机工艺方案设计 (5)2.4 四柱液压机总体布局方案设计 (5)2.5 四柱液压机零部件设计 (6)2.5.1.1 导柱设计 (6)2.5.1.2 横梁设计 (7)3 四柱液压机液压系统设计 (10)3.1 液压传动的优越性概述 (10)3.2 液压系统设计要求 (10)3.3 液压系统设计 (11)3.4 液压系统零部件设计 (25)3.5 液压站布局设计 (34)3.6 液压系统安全、稳定性验算 (35)4 四柱液压机电气系统设计 (39)4.1 电气控制概述 (39)4.2 四柱液压机电气控制方案设计 (39)4.3 四柱液压机电气控制电路设计 (40)5 四柱液压机安装调试和维护 (43)5.1 四柱液压机的安装 (43)5.2 四柱液压机的调试 (43)5.3 四柱液压机的保养维护 (43)结论 (44)参考文献 (45)致谢 (46)1 绪论1.1液压机现状概要液压传动技术发展到今天已经有了较为完善、成熟的理论和实践基础。
液压传动技术与传统的机械传动相比，操作方便简单，调速范围广，很容易实现直线运动并且还具有自动过载保护功能。
液压传动容易实现自动化操作，采用电液联合控制后，可以实现更高程度的自动控制以及远程遥控。
由于液压传动的工作介质是流体矿物油，有较大的沿程和局部阻力损失。
当系统的工作压力比较高时，还会产生比较大的泄漏，泄漏的矿物油将直接对环境造成污染，有时候还容易引起安全事故。
油液受温度的影响很大，因此液压油不能在很高或很低的温度条件下工作。
由于液压油的可压缩性和泄漏，液压传动不能保证恒定的传动比和很高的传动精度，这是液压传动的最大不足之处。
此外，液压传动的故障排除不如机械传动、电气传动那样容易，因而对使用和维护人员有较高的技术水平要求。
基于PLC液压施工升降机控制系统设计
基于PLC液压施工升降机控制系统设计摘要施工升降机为建筑施工中必不可少的一种运输工具，当前电机-机械传动式升降机为主要生产的一种升降机。
但是其采用接触器来进行控制，自动化水平较低，且在施工过程中具有很多缺点，如速度比较单一、启动制动时冲击力较大、工作人员感觉不适等，无法符合中高层甚至超高层施工项目的需求。
所以对升降机控制系统的研究具有非常重要的意义，不仅可以提升工作效率，而且可以带来巨大的经济效益。
然而液压升降机具有较快的运行速度，能够实现无级调速，同时起动、制动冲击力较小，所以本文基于液压施工升降机，设计了升降机控制系统。
在对液压施工升降机的工作原理深入研究的基础下，对30层的液压升降机控制系统进行设计。
该控制系统分为PLC控制系统及监控系统。
通过串口通讯的方式实现PLC 控制系统与监控系统之间进行通信，实现升降机的控制。
PLC控制系统的主CPU选取三菱FX2N-48MR-001PLC，模拟量输出模块选取FX2N-2DA。
PLC控制系统实现了接收所有输入/输出信号以及触摸屏串口通讯信号，通过其内部的程序进行处理，完成液压升降机的逻辑信号和速度的控制。
按照升降机控制系统的需要，对控制系统的主电路、电液比例控制电路，安全运行等电路进行设计。
监控系统选用昆仑通态触摸屏TPC1061Ti，通过MCGS软件设计选层参数输入以及监控运行状态界面。
本文所设计的升降机控制系统不仅提高了施工升降机的自动控制水平，而且提高了升降机的安全性和可操作性。
关键词：液压升降机，PLC，触摸屏目录1绪论 (1)1.1课题研究背景及意义 (1)1.2液压升降机国内外发展现状 (1)1.3本文主要研究内容 (2)2液压升降机简介 (3)2.1液压升降机的工作原理 (3)2.2液压升降机组成 (3)3液压升降机控制系统硬件设计 (4)3.1系统总体设计 (4)3.2控制系统硬件选型 (5)3.2.1比例变量泵的选型 (5)3.2.2 PLC及模块选型 (5)3.2.3触摸屏选型 (5)3.3控制电路设计 (6)3.3.1 PLC的I/O存储地址分配 (6)3.3.2 输入输出回路设计 (7)3.3.3 电液比例控制电路设计 (7)3.3.4主电路设计 (8)3.3.5抱闸、门锁、安全运行电路设计 (9)4液压升降机控制系统软件设计 (11)4.1PLC概述 (11)4.2PLC软件设计 (11)4.2.1楼层信号产生与清除设计 (12)4.2.2选层信号的登记、清除及显示设计 (13)4.2.3停层信号的产生与清除设计 (14)4.2.4停车制动设计 (14)4.2.5启动加速与稳定运行设计 (15)4.2.6速度曲线设计 (16)4.3触摸屏软件设计 (19)5液压升降机控制系统抗干扰设计 (22)5.1抑制电源系统引入的干扰 (22)5.2抑制输出端引入的干扰 (22)5.3安装与布线 (22)5.4选择正确的接地点，完善接地系统 (22)6总结 (24)参考文献 (25)1绪论1.1课题研究背景及意义施工升降机为一种通过平台或吊笼把人或物进行垂直运输的施工设备，其为工业、建筑、桥梁施工过程中很重要的运输设备。
基于PLC的液压机控制系统设计
基于PLC的液压机控制系统设计刘俊,李文(大连交通大学电气信息学院,辽宁大连116028)摘 要:针对传统液压机控制系统的不足,为使其拥有更好的性能和人性化操作界面,构建了基于PLC与工业触摸屏的电气控制系统整体结构,设计采用三菱FX1N PLC作为主控核心,实现的功能分别为与上位机的数据交换,对液压机外围硬件电路以及内部阀体控制和对压力、位移、温度的数据检测。
并给出相应的PLC程序及部分上位机界面设计。
应用结果表明,与传统设计相比,该系统既可以实现自动优化运行,又可以满足手动控制的操作要求,提高了工作效率,是机电一体化的典型应用。
关键词:液压控制;电气控制;可编程逻辑控制器;数据检测;人机界面中图分类号:TH137;TM57 文献标志码:B 文章编号:1671 5276(2011)01 0157 04Control Syste m Design of Hydraulic Press Based on PLCL I U Jun,L IW en(E l e ctrica l and Infor m a tion I nstit u t e,Da lian Jiao t ong Un ive rsity,Da li a n116028,Ch ina)Abstrac t:To m ake up f or t he short age in t he traditional control sys t e m f or hydr auli c pr ess,t his paper constructs t he overall s truc t ure of e l e ctrical contr o l sys t e m based on PL C and indus trial touch screen.I n or der t o m ake t his sys t e m has bett er perf or mance and hu manized operati o n int erf ace,M it sub i s hi FX1N PLC is used as the core t o rea lize its f unction data exchange w ith PC,t he contro l of the peripheral hard w ar e c ircuits and int ernal valves,and t he data de t ec tion i n t he pressure,displace ment and t e mperat ure.And ita lso of f ers the des i g n o f t he corr espond i n g PL C procedure and part o f t he PC int erf ace des ign.Runn i n g result sho w s that co m pared w ith t he trad iti o nal des ign,the syst em not on l y can r eali z e the aut omatic op tm i al oper a ti o n,but also can mee t t he perf or mance require ment s f or manual contr o l and m i prove work effi c iency.This is a typica l appli c ati o n ofmechanical and elec trica l int egrati o n.K ey word s:hydraulic contr o;l e l e ctrical contro;l PL C;dat a det ecti o n;HM I(H u manM achine Int erf ace)0 引言转向架可以说是铁道车辆上最重要的部件之一,它直接承载车体质量,保证车辆顺利通过曲线。
液压系统课程设计
液压传动系统课程设计指导老师：设计者：班级：机电08级学号：同组人：目录一．设计目标及参数1.设计目标2.设计要求及参数二．液压系统方案设计1、确定液压泵类型及调速方式2、选用执行元件3、快速运动回路和速度换接回路4、换向回路的设计5、组成液压系统绘原理图三．主要参数的选择设定1. 定位液压缸主要参数的确定2. 夹紧缸的主要参数设计3．主控缸主要参数确定4.液压泵的参数计算5.电动机的选择四．液压元件和装置的选择1.液压阀及过滤器的选择2.油管的选择3.油箱容积的确定五．验算液压系统的性能。
1.沿程压力损失计算∑2.局部压力损失r p∆六液压系统发热和温升验算七电气控制系统设计1.PLC控制编程图八实验报告1 实验目的2 试验设备3 试验原理4 实验步骤5 实验数据及处理九分析思考题十设计总结十一参考文献一设计目标及参数设计一专用双行程铣床。
工件安装在工作台上，工作台往复运动由液压系统实现。
双向铣削。
工件的定位和夹紧由液压实现，铣刀的进给由机械步进装置完成，每一个行程进刀一次。
机床的工作循环为：手工上料——按电钮——工件自动定位，夹紧——工作台往复运动铣削工件若干次——拧紧铣削——夹具松开——手工卸料（泵卸载）定位缸的负载200N ，行程100mm ，动作时间1s ； 夹紧缸的负载2000N ，行程15mm ，动作时间1s ； 工作台往复运动行程（100-270）mm 。
方案：单定量泵进油路节流高速，回油有背压，工作台双向运动速度相等，但要求前四次速度为01υ，然后自动切换为速度02υ，再往复运动四次。
设计参数：前四次速度为01υ，切削负载（N ）为15000N ，工作台（液压缸）复复运动速度(m/min)为：0.8~8。
后四次速度为02υ，切削负载（N ）为7500N,工作台（液压缸）往复运动速度(m/min)为0.4~4，结构设计为：往复运动液压缸设计二 液压系统方案设计1、确定液压泵类型及调速方式参考一般机床液压系统，选用双作用叶片泵单泵供油。
液压控制系统设计
目录第一章引言 ............................................................................................................................... - 2 -1.1 虚拟仪器技术 .............................................................................................................. - 2 -1.2 CAT技术在液压测试系统中的应用........................................................................ - 3 -1.3 本课题研究目的和意义 .............................................................................................. - 3 -1.4 课题提出及研究方案 .................................................................................................. - 4 -第二章电液伺服阀特性 ........................................................................................................... - 5 -2.1电液伺服阀的组成 ....................................................................................................... - 5 -2.1.1 电气—机械转换器 ........................................................................................... - 5 -2.1.2 液压放大器 ....................................................................................................... - 6 -2.1.3 检测反馈装置 ................................................................................................... - 6 -2.1.4 伺服阀的特性及测试原理................................................................................ - 6 -2.2伺服阀的静态特性 ....................................................................................................... - 6 -2.2.1负载流量特性曲线 ............................................................................................ - 7 -2.2.2空载流量特性曲线 ............................................................................................ - 8 -2.2.3压力特性 ............................................................................................................ - 9 -2.2.4静耗流量特性（内泄特性）............................................................................. - 9 -2.3本章小结 ..................................................................................................................... - 10 -第三章测试系统硬件设计 ...................................................................................................... - 11 -3.1传感器 ......................................................................................................................... - 12 -3.1.1 压力传感器的选型 ......................................................................................... - 13 -3.1.2 温度传感器选型 ............................................................................................. - 15 -3.1.3 直线位移传感器 ............................................................................................. - 17 -3.1.4 线速度传感器 ................................................................................................. - 18 -3.2信号放大 ..................................................................................................................... - 19 -3.3流量计 ......................................................................................................................... - 20 -3.4数据采集设备 ............................................................................................................. - 21 -3.4.1 数据采集卡的基本性能指标.......................................................................... - 22 -3.4.2数据采集卡选型 .............................................................................................. - 22 -3.5本章小结 ..................................................................................................................... - 24 -第四章基于LabVIEW的伺服阀静态特性测试................................................................... - 25 -4.1 面向仪器和测控过程的图形化开发平台-LabVIEW ............................................... - 25 -4.1.1 LabVIEW简述................................................................................................. - 25 -4.1.2 LabVIEW的特点............................................................................................. - 25 -4.1.3 LabVIEW的仪器驱动程序............................................................................. - 25 -4.2用LabVIEW进行数据分析和处理........................................................................... - 26 -4.2.1加窗处理 .......................................................................................................... - 26 -4.2.2数字滤波器 ...................................................................................................... - 27 -4.2.3频域转换 .......................................................................................................... - 29 -4.3静态测试系统软件及编程 ......................................................................................... - 29 -4.3.1用LabVIEW设计虚拟仪器的方法................................................................ - 30 -4.3.2信号激励模块 .................................................................................................. - 32 -4.3.3数据采集模块 .................................................................................................. - 33 -4.3.4数字滤波模块 .................................................................................................. - 33 -4.3.5数据保存模块 .................................................................................................. - 33 -4.4本章小结 ..................................................................................................................... - 33 -第五章实验结果及分析 ......................................................................................................... - 34 -5.1电液伺服阀的国家标准实验条件.............................................................................. - 34 -5.2电液伺服阀的静态特性测试说明.............................................................................. - 34 -5.3电液伺服阀静态特性测试及试验结果...................................................................... - 34 -5.3.1电液伺服阀压力特性测试及结果................................................................... - 35 -5.3.2电液伺服阀内泄特性测试及结果................................................................... - 36 -5.4本章小结 ..................................................................................................................... - 37 -第六章总结及展望 ................................................................................................................. - 38 -6.1全文总结 ..................................................................................................................... - 38 -6.2不足和展望 ................................................................................................................. - 38 -参考文献 ................................................................................................................................... - 39 -对本课程建议 ........................................................................................................................... - 41 -第一章引言1.1 虚拟仪器技术虚拟仪器技术就是利用高性能的模块化硬件，结合高效灵活的软件来完成各种测试、测量和自动化的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天津渤海职业技术学院
毕业设计说明书
专业电气自动化
课题名称液压传动装置电气控制系统的设计学生姓名赵蕊蕊
指导老师秦立芳杨利
电气工程系
２００9年3月
内容摘要
液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。
液压系统利用液压泵将原动机的机械能转换为液体的压力能, 经过液体压力能的变化来传递能量, 经过各种控制阀和管路的传递, 借助于液压执行元件(缸或马达)把液体压力能转换为机械能, 从而驱动工作机构, 实现直线往复运动和回转运动而进行能量传递的一种传动方式。
由于液压执行结构尺寸小, 反应速度快, 调节性能好, 传递的力和扭矩较大, 操纵、控制、调节比较方便, 容易实现功率放大和过载保护, 因此被广泛应用于机械制造、冶金、工程机械、农业、汽车、航空、船舶、轻纺等行业。
近年来, 又被应用于太空跟踪系统, 海浪模拟装置, 宇航环境模拟火箭发射助飞装置。
在机械加工中, 例如组合机床加工长孔, 为满足其技术要求并达到相应的自动化水平, 加工前, 应按工艺工程进行可行性模拟加工试验。
本方案即为满足液压试验装置设计电气控制和自动控制。
本课题属于典型的机电技术结合项目, 经过对课题的设计, 研究和制作过程可达到综合利用自动化专业理论知识, 提高专业综合操作技能, 提高分析、组织能力, 拓展学科领域的目的, 并为机械加工生产技术改革提供试验操作平台。
常见词; 液压装置、电器控制、 PLC可编程控制器
致谢:
在本次毕业设计过程中得到了众多老师的帮助, 在此表示忠心的感谢!
同时也感谢这三年来在学习和生活上给予帮助的所有老师!
目录
第1章设计对象及基本要求 (4)
1.1 设计对象
1.2 基本要求
1.3 技术要求
第2章电气线路的设计 (5)
2.1 线路设计的基本原理
2.2 绘制原理图
2.3 元器件的选择
2.4 元器件的分布图
第3章柜体内电气线路的安全 (11)
第4章电气控制柜的通电试验 (15)
4.1 通电前的检查
4.2 电气控制柜的调试
第5章按给定实验项目进行的调试 (15)
5.1 用PLC可编程控制项目进行编程设计
第6章使用说明书 (18)
第7章结果分析 (18)
参考文献 (19)
第一章设计对象及基本要求
1.1 设计对象
如下图所示装置为液压传动实验装置, 要求按照实验装置的功能要求设计一个电气控制系统。
1.2 基本要求
1、正确选用低压配电和低压控制电器。
2、电器原理线路设计合理、美观。
3、最大限度实现生产机械加工和工艺电气控制要求。
4、在满足生产工艺要求的前提下, 使控制线路简单、经济。
5、保证电气控制线路工作的可靠性、安全性。
6、使操作、维护、检修方便。
1.3 技术要求
1、供电要求: 380V三相交流电源, 采用三相五线制。
2、主电路要求: 单个按钮启动、停止。
2台1.1KW的电机, 熔断器作短路保护, 热继电器作过载保护, 电流表、电压表各一个。
3、控制电路的要求: 经过万能转换开关实现手动～自动切换。
第二章电气线路的设计
2.1线路设计基本原理
2.1.1主电路的设计
由液压传动装置可知, 液压元件主要有电磁阀、溢流阀、减压阀、压力继电器等。
电磁阀吸合需要24V的直流电源, 这就需要一台可控变压器和硅桥整流。
2台1.1千瓦油泵, 用按钮实现启或停。
2个交流接触器、 2个热继电器作为过载保护, 从而完成电路的设计。
2.1.2 控制电路的设计
根据要求要实现手动与自动控制, 需要一个万能转换开关。
由于中间环节比较多, 需增加多个不同型号的中间继电器来进行信号传递, 利用继电器的触点和转换开关的切换来实现手动控制。
用一台松下PLC来实现对系统的自动控制。
2.2 绘制原理图。
