建筑物轴线的竖向投1

建筑物轴线的竖向投测，主要有外控法和内控法两种

1．外控法

外控法是在建筑物外部，利用经纬仪，根据建筑物的轴线控制桩来进行轴线的竖向投测。高层建筑物的基础工程完工后，经纬仪安置在轴线控制桩上，将建筑物主轴线精确地投测到建筑物底部，并设立标志，以供下一步施工与向上投测之用。另外，以主轴线为基准，重新把建筑物角点投测到基础顶面，并对原来作的柱列轴线进行复核。随着建筑物的升高，要逐步将轴线向上投测传递。外控法(参看图10-l3)向上投测建筑物轴线时，是将经纬仪安置在远离建筑物的轴线控制桩上，分别以正、倒镜两次投测点的中点，得到投测在该层上的轴线点。按此方法分别在建筑物纵、横主轴线的控制桩上安置经纬仪，就可在同一层楼面上投测出轴线点。楼面上纵、横轴线点连线构成的交点，即是该层楼面的施工控制点。

当建筑物楼层增至相当高度(一般为10层以上)时，经纬仪向上投测的仰角增大，投点精度会随着仰角的增大而降低，且观测操作也不方便。因此必须将主轴线控制桩引测到远处的稳固地点或附近大楼的屋面上，以减小仰角。为了保证投测质量，使用的经纬仪必须经过严格的检验校正，尤其是照准部水准管轴应严格垂直仪器竖轴。安置经纬仪时必须使照准部水准管气泡严格居中。

2．内控法

高层建筑物轴线的竖向投测目前大多使用重锤或铅垂仪等仪器，利用内控法来进行。根据使用仪器的不同，内控法有吊线坠法、准直仪法、激光经纬仪法等。

(1) 吊线坠法

图l0-22 铅垂仪投点

一般用于高度在50～l00m的高层建筑施工中。可用10～20kg重的特制线坠，用直径0.5～0.8mm钢丝悬吊，在±0.000首层地面上以靠近高层建筑结构四周的轴线点为准，逐层向上悬吊引测轴线和控制结构的竖向偏差。如南京市金陵饭店主褛(高l10.75m)和北京市中央彩电播出楼(高1l2m)就是采用吊线坠法作为竖向偏差的检测方法，效果很好。在用此法施测时，要采取一些必要措施，如用铅直的塑料管套着坠线，以防风吹，并采用专用观测设备，以保证精度。

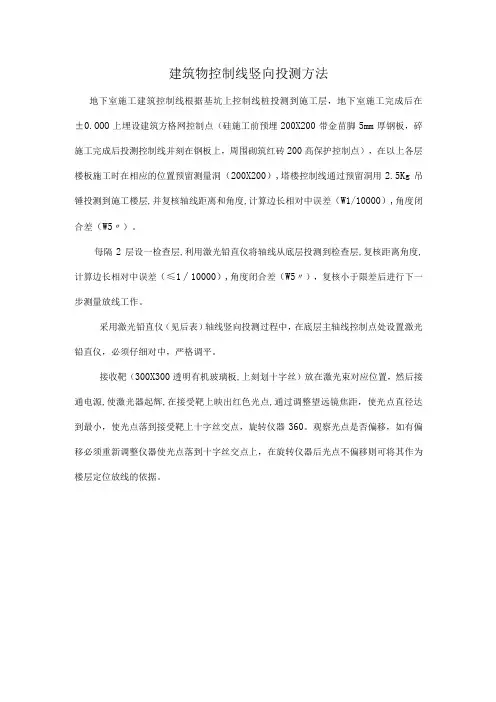

(2) 准直仪法（天顶、天底准直仪）

准直仪又称垂准仪，置平仪器上的水准管气泡后，仪器的视准轴即处于铅垂位置，可以据此进行向上或向下投点。若采用内控法，首先应在建筑物底层平面轴线桩位置预埋标志，其次在施工时要在每层褛面相应位置处都预留孔洞，供铅垂仪照准及安放接收屏之用（见图10-22）。

（3）激光经纬仪法

激光经纬仪是利用配套的激光附件装配在经纬仪上组成的仪器。激光附件由激光目镜、光导管、氦氖激光器和激光光源组成。

激光经纬仪使用时是将仪器安置在地面控制点上，严格对中、整平，接通电源，即可发出激光，在楼板的预留孔上放一激光接收靶，看到激光后通过对讲机指挥仪器操作员调节激光光斑大小，旋转经纬仪一周，取光斑轨迹的中心即可。

另外，用经纬仪或全站仪加上弯管目镜亦可进行内投法投测
