实验1指导书 常用仪器仪表的使用

实验1指导书 常用仪器仪表的使用

实验1指导书常用仪器仪表的使用预习内容阅读《电工电子实验教程》第2章中数字万用表、直流稳压电源、函数信号发生器和数字存储示波器的使用介绍,了解各仪器面板旋钮和开关的作用,预习本实验的内容,手写预习报告。

一、试验目的掌握数字万用表、直流稳压电源、双踪示波器、函数信号发生器的使用方法。

二、实验设备数字万用表、直流稳压电源、双踪示波器、函数信号发生器。

三、实验内容1.数字万用表和稳压电源的使用1)测量电阻把万用表拨到电阻测量位置并按表1-1的要求设定万用表的档位。

测试1KΩ、10KΩ和100KΩ电阻的阻值。

把测量数据填入表1-1并计算出测量误差。

表1-1把万用表拨到直流电压测量位置并按表1-2的要求设定万用表的档位。

接通直流稳压电源并按表1-2的要求调节输出电压,然后接入万用表(极性不能接反,否则显示“-”;档位不能放错,否则显示“1”),测量输出电压,填入表1-2并计算出测量误差。

表1-22.示波器的使用(1)示波器初始设置按下示波器电源开关。

如示波器界面文字不是中文,按UTILITY(功能)键,在显示菜单中调整Language项为中文(简)。

将示波器CH1通道的探头上的衰减开关拨到×1位置。

将CH1通道探头连接到示波器右下角的校准信号(~5V@1kHz)端子.按AUTOSET(自动设置)键,观测波形并记录信号参数,填入表1-3。

(2)体会垂直控制部分的作用按CH1 MENU(CH1菜单)键,在显示菜单中,分别设定耦合方式、带宽限制、垂直灵敏度调节、探头衰减和反相等选项,观察波形及界面变化,测试并填写表1-4。

注意:计算电平值时必须计入探头的衰减量;如波形不稳定,调节触发部分的LEVEL(电平)旋钮(下同)。

表1-4调节垂直POSITION(垂直位置)旋钮和VOLTS/DIV(伏/格)旋钮,观察波形及界面变化。

按MA TH MENU(数学计算菜单)键,选择运算类型,观察波形变化。

注意:再按一次MA TH MENU键可关闭数学计算功能。

万用表的使用与维护教案

万用表的使用与维护教案

万用表的使用与维护教案万用表是一种重要的电子测试仪器,广泛用于电气、电子等领域的测试和测量。

在使用万用表时,需要注意一些安全事项和正确的操作方法,以确保测试结果的准确性和设备的长期可靠性。

一、使用万用表的注意事项1.安全操作:在使用万用表进行电路测试之前,首先应该检查设备是否损坏或有其他安全问题。

在使用时,必须注意防止触电或短路等安全事故的发生,尤其是在测试高电压电路时,更需要加倍小心。

2.正确选择档位:在测试之前,必须正确选择测试范围和档位,以避免过度或不足。

如果不确定测试电压或电流的大小,应该从最高档位开始逐步减小范围,直到找到合适的范围。

3.正确连接测试线:连接测试线时,应该将红线插入正极插孔,黑线插入负极插孔,以确保正确地测量电压和电流。

另外,接触部位应该保持清洁和干燥,以避免产生误差。

4.正确操作:在测试电路时,应该按照正确的顺序操作,如先测量电阻值再测量电流或电压值。

在操作过程中,应该避免将万用表摔落或受到其他损坏。

5.正确存放:在使用万用表之后,应该将测试线缠绕好,并将万用表存放在干燥、通风的地方,避免受潮和受热。

如果长期不使用,应该将电池取出以避免漏电。

二、万用表的维护1.清洁维护:定期清洁万用表的测试线、接口和显示屏等部件,避免灰尘、污渍等影响测试的准确性。

另外,应该避免将测试线弯曲过度,以避免损坏。

2.电池更换:当万用表的电池电量不足时,应该及时更换,以保证测试的准确性。

在更换电池时,应该按照正确的方式操作,避免电池接触不良或漏电。

3.保养维修:当万用表出现损坏或故障时,应该及时送修或更换。

在使用和保养万用表时,需要按照说明书的规定和操作要求进行,以确保设备的正常运行和长期可靠教案标题:万用表的使用与维护一、教学目标:1. 了解万用表的基本原理和结构;2. 掌握万用表的使用方法;3. 能够准确测量电压、电流、电阻等基本电学参数;4. 能够正确使用和维护万用表。

二、教学内容:1. 万用表的基本原理和结构;2. 万用表的使用方法;3. 电压、电流、电阻的测量;4. 万用表的使用注意事项;5. 万用表的维护方法。

常用仪器设备的使用维修及保养

常用仪器设备的使用维修及保养

常用仪器设备的使用维修及保养

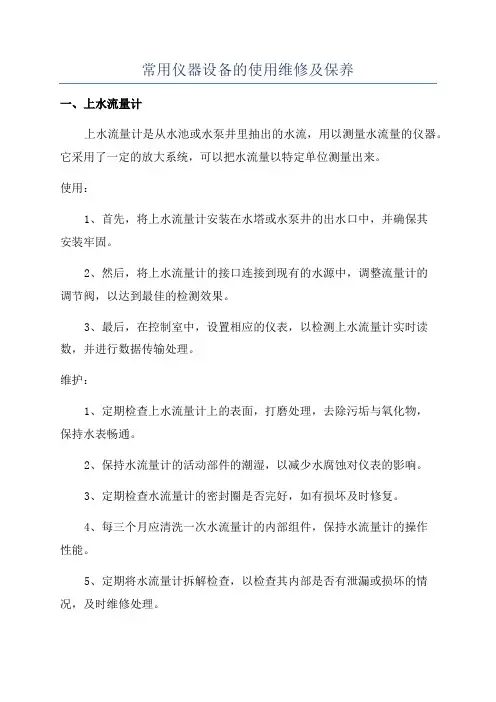

一、上水流量计
上水流量计是从水池或水泵井里抽出的水流,用以测量水流量的仪器。

它采用了一定的放大系统,可以把水流量以特定单位测量出来。

使用:
1、首先,将上水流量计安装在水塔或水泵井的出水口中,并确保其
安装牢固。

2、然后,将上水流量计的接口连接到现有的水源中,调整流量计的
调节阀,以达到最佳的检测效果。

3、最后,在控制室中,设置相应的仪表,以检测上水流量计实时读数,并进行数据传输处理。

维护:
1、定期检查上水流量计上的表面,打磨处理,去除污垢与氧化物,
保持水表畅通。

2、保持水流量计的活动部件的潮湿,以减少水腐蚀对仪表的影响。

3、定期检查水流量计的密封圈是否完好,如有损坏及时修复。

4、每三个月应清洗一次水流量计的内部组件,保持水流量计的操作
性能。

5、定期将水流量计拆解检查,以检查其内部是否有泄漏或损坏的情况,及时维修处理。

二、变频器
变频器是一种用于控制一些机械设备的电子设备,可以改变机械设备的工作频率,从而改变机械设备的转速。

它是通过内部微电子控制来改变电机的频率,实现机械设备的自动控制。

使用:
1、首先,将变频器接通电源。

实验一常用电工仪表的使用及

实验一常用电工仪表的使用及
实验一:常用电工仪表的 使用及注意事项
• 实验介绍 • 电工仪表基础知识 • 常用电工仪表的使用方法 • 电工仪表的注意事项 • 实验总结与思考
01
实验介绍
实验目的
掌握常用电工仪表的 使用方法。
学会正确读取电工仪 表的测量结果。
了解电工仪表的注意 事项和安全操作规程。
实验设备
万用表
示波器 接地电阻测试仪
在实验中,我们了解了安全操作规范,但实际操作中仍需注意安全问题。思考如何保证电 工仪表使用的安全性,防止意外事故的发生。
THANKS
感谢观看
理解更加深入。
实验不足与改进
操作不够熟练
安全意识需加强
在实验过程中,我发现自己对电工仪 表的操作还不够熟练,需要多加练习 以提高操作速度和准确性。
虽然实验中了解了安全操作规范,但 在实际操作中仍需加强安全意识,确 保操作安全。
理论知识掌握不扎实
在实验过程中,我发现自己对电工仪 表的理论知识掌握不够扎实,需要加 强理论学习,深入理解相关原理。
钳形电流表 兆欧表
02
电工仪表基础知识
电工仪表分类
直读式仪表
比较式仪表
记录式仪表
数字式仪表
如电流表、电压表等, 可以直接读取测量结果。
如万用表,通过比较已 知量与未知量来得出测
量结果。
如示波器,能够记录并 显示电信号的变化过程。
如数字万用表,能够将 测量结果以数字形式显
示。
电工仪表的工作原理
磁电式仪表
钳形电流表的使用方法
总结词
钳形电流表是一种用于测量交流 电流的仪表,其特点是不需要断 开电路即可测量。
详细描述
使用钳形电流表时,应先选择合 适的量程,然后将钳口夹住待测 导线,再调整档位开关至合适位 置,最后读取数值并记录。

常用分析仪器使用与维护电子教案第六章 电化学分析仪器共32页

常用分析仪器使用与维护电子教案第六章  电化学分析仪器共32页
(一)概述 (二)仪器的主要技术性能 (三)仪器结构
1.仪器外型及前面板结构
1 23
4
5
DDS-307A型电导率仪的外型
3.仪器键盘说明 4.仪器附件 5.液晶显示说明
2.仪器后面板结构
DDS-307A型电导率仪的后面板 DDS-307A型电导率仪的液晶显示屏
(四)操作步骤
1.开机前的准备 2.电导电极的选择 3.电导电极常数的设置 4.温度补偿的设置 5.测量电导率值 6.电导电极常数的测定法
排除方法
检查电源及更换保险丝 锁紧螺钉 更换三极管及电机
检查电源及更换保险丝 更换 更换
更换或两极分开 更换
重新接地 重新连接固定 更换热电偶 加交流稳压器(>5KW) 重新连接固定
现象
原因分析
电解池达不到预定的偏 压
1.水质不好,非去离子水 2.电解液被污染 3.化学试剂达不到要求
进样器进样不到位 拖尾峰
金属单质制成
(2)第二类电极
金属电极表面覆盖一层该金属难溶盐
(3)第三类电极
由金属电极表面覆盖该金属难溶盐及有共同阴离子的另一种金属难溶盐
(4)惰性金属电极
惰性金属金、铂
(5)膜电极
膜电极表面有一层敏感膜
①晶体膜电极
②非晶体膜电极
③敏化电极
2.参比电极
用于测量指示电极电位的电极
常用的参比电极: 甘汞电极、银—氯化银电极、铊汞齐电极
8.求平均转化率
9.求平均含量 10.保存、打开、打印数据 11.关机顺序
七、化学试剂及溶液的配制
1.所用试剂无特殊说明均为分析纯以上。 2.所用水均为去离子水或二次蒸馏水,阻抗大于1MΩ。 3.电解液的配制 (1)硫电解液的配制

仪器设备维护培训教案

仪器设备维护培训教案

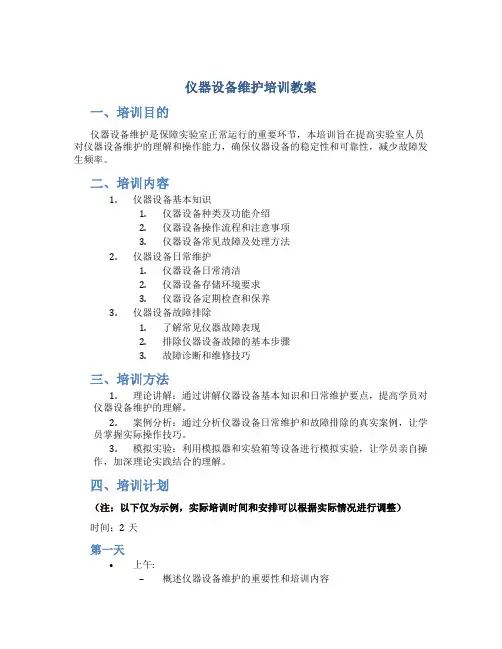

仪器设备维护培训教案一、培训目的仪器设备维护是保障实验室正常运行的重要环节,本培训旨在提高实验室人员对仪器设备维护的理解和操作能力,确保仪器设备的稳定性和可靠性,减少故障发生频率。

二、培训内容1.仪器设备基本知识1.仪器设备种类及功能介绍2.仪器设备操作流程和注意事项3.仪器设备常见故障及处理方法2.仪器设备日常维护1.仪器设备日常清洁2.仪器设备存储环境要求3.仪器设备定期检查和保养3.仪器设备故障排除1.了解常见仪器故障表现2.排除仪器设备故障的基本步骤3.故障诊断和维修技巧三、培训方法1.理论讲解:通过讲解仪器设备基本知识和日常维护要点,提高学员对仪器设备维护的理解。

2.案例分析:通过分析仪器设备日常维护和故障排除的真实案例,让学员掌握实际操作技巧。

3.模拟实验:利用模拟器和实验箱等设备进行模拟实验,让学员亲自操作,加深理论实践结合的理解。

四、培训计划(注:以下仅为示例,实际培训时间和安排可以根据实际情况进行调整)时间:2天第一天•上午:–概述仪器设备维护的重要性和培训内容–讲解仪器设备基本知识–案例分析:仪器设备日常维护要点•下午:–案例分析:仪器设备故障排除步骤–模拟实验:维护仪器设备的正确清洁方法及注意事项第二天•上午:–案例分析:仪器设备定期检查和保养–模拟实验:排除常见仪器设备故障•下午:–模拟实验:维护仪器设备存储环境–总结和小结五、培训评估为了评估培训的效果,将进行以下评估方式: - 检查学员的学习笔记和答疑情况 - 完成培训后的问卷调查,了解学员对培训的满意度和学习效果 - 考核测试,包括理论知识和操作技巧的考核六、培训资料及工具1.PowerPoint演示文稿:用于理论讲解和案例分析2.实验器材和模拟设备:用于模拟实验和操作演示3.印刷教材和学习手册:用于学员参考和作业练习七、培训师资培训师资应具备以下条件: - 熟悉仪器设备种类和功能 - 熟悉仪器设备的维护和维修技巧 - 具备培训教案和课件编制能力 - 具备良好的沟通和表达能力八、培训效果评估及改进根据培训评估结果,对培训效果进行评估和改进,不断提升培训质量和满意度。

教案课题五 常用仪表使用

教案课题五 常用仪表使用

常用电工仪表的使用常用电工仪表是指一般专业电工都要运用的检测工具。

常用的仪表有电流表、电压表、万用表、钳形表、兆欧表和直流电桥等。

一、电流表电流表又称安培表,如图3。

13所示。

用于测量电路中的电流。

图3。

13电流表(a)直流电流的测量(b)交流电流的测量图3。

14电流的测量二、电压表电压表又称伏特表,如图3。

15所示。

用于测量电路中的电压。

图3。

15电压表(a)直流电压的测量(b)交流电压的测量图3。

16电压的测量三、万用表万用表又称三用表、复用表。

是一种多功能、多量程的便携式电测仪表。

常用的万用表有模拟式万用表和数字万用表。

万用表一般都能测直流电流、直流电压、电阻、交流电压等电量。

有的万用表还能测交流电流、电容、电感及晶体三极管的共发射极直流放大系数等。

(一)模拟式万用表模拟式万用表主要由表头、测量线路、转换开关三部分组成。

表头用于指示被测量的数值,测量线路用于将各种被测量转换到适合表头测量的直流微小电流,转换开关实现对不同测量线路的选择,以适用各种测量要求。

模拟式万用表的刻度盘、转换开关、调零旋钮、接线柱(或表笔插孔)通常集中安装在面板上,外形做成便携式或袖珍式,使用起来十分方便。

MF30型万用表的外形结构如图3。

17所示。

图3。

17MF3O型万用表1、使用前的检查与调整(1)在使用万用表进行测量前,应进行下列检查,调整:外观应完好无被损,当轻轻摇晃时,指针应摆动自如。

旋动转换开关,应切换灵活无卡阻,挡位应准确。

水平放置万用表,转动表盘指针下面的机械调零螺丝,使指针对准标度尺左边的O位线。

(2)测量电阻前应进行电调零(每换挡一次,都应重新进行电调零)。

即:将转换开关置于欧姆挡的适当位置,两支表笔短接,旋动欧姆调零旋钮,使指针对准欧姆标度尺右边的O位线。

如指针始终不能指向O 位线,则应更换电池。

(3)检查表笔插接是否正确。

黑表笔应接”一”极或”*“插孔,红表笔应接”+”。

(4)检查测量机构是否有效,即应用欧姆挡,短时碰触两表笔,指针应偏转灵敏。

常用电工仪表的使用和维护

常用电工仪表的使用和维护

四、使用规则
1、电流表要与用电器串联在电路中 2、电流表要从“+”进“-”出 3、被测电流不要超过电流表的量程 4、决不允许不经过用电器而把电流表直接
接在电源的两极。(电流表内阻小,相当 于一根掉线)
五、使用步骤
四个字 “调、选、连、读” 调:调零,及校零。用平口改锥调整调零按钮。 选:选用量程,可以先试触一下(速度要快),
测量值。
即: 阻值=刻度值X倍率 如:倍率为10,刻度值是15,则阻 值为150欧姆。
三、测量电阻:
(一)、测量前的准备:
1、上好电池。
注意电池正负极
2、插好表笔。
“-”:黑;“+”:红
3、机械调零:
观察:请同学们观察自己的万 用表指针是否指在左边无穷大
处位置(视线垂直)。如果没有, 则进行调节。 调节过程:将万用表水平放置,调节机械调零旋钮量绝缘电阻时,一般只用“L”和“E”端,但在 测量电缆对地的绝缘电阻或被测设备的漏电流较严 重时,就要使用“G”端,并将“G”端接屏蔽层或外壳。 线路接好后,可按顺时针方向转动摇把,摇动的速 度应由慢而快,当转速达到每分钟120转左右时 (ZC-25型),保持匀速转动,1分钟后读数,并且 要边摇边读数,不能停下来读数。
四、指针式使用方法
c欧姆调零。测量电阻之前,应将2个表笔 短接,同时调节“欧姆(电气)调零旋钮”, 使指针刚好指在欧姆刻度线右边的零位。 如果指针不能调到零位,说明电池电压不 足或仪表内部有问题。并且每换一次倍率 挡,都要再次进行欧姆调零,以保证测量 准确。
d读数:表头的读数乘以倍率,就是所测电 阻的电阻值。
快),若指针明显不动,则换小量程表。若 指针摆动角度比较大,则换大量程表。一般 指针在表盘中间左右,读数比较合适。

分析仪器维护教案

分析仪器维护教案

分析仪器维护教案一、教学目标:1. 了解分析仪器的基本结构及工作原理。

2. 掌握分析仪器的正确操作方法。

3. 学习分析仪器的日常维护与保养。

4. 培养学生对分析仪器的责任心及安全意识。

二、教学内容:1. 分析仪器的基本结构及工作原理介绍。

2. 分析仪器的正确操作步骤演示。

3. 分析仪器的日常维护与保养方法讲解。

4. 分析仪器常见故障的处理方法。

三、教学方法:1. 讲授法:讲解分析仪器的基本结构、工作原理、操作方法、日常维护与保养等内容。

2. 演示法:演示分析仪器的正确操作步骤及日常维护保养方法。

3. 实践法:学生分组进行实际操作,教师指导并及时纠正错误。

4. 讨论法:针对分析仪器维护过程中遇到的问题进行分组讨论,分享经验。

四、教学准备:1. 准备分析仪器及其相关配件。

2. 准备教学PPT及教学资料。

3. 准备实践操作场地及安全防护用品。

五、教学过程:1. 导入:介绍分析仪器在实验室的重要性,引发学生对分析仪器维护的兴趣。

2. 新课:讲解分析仪器的基本结构、工作原理、操作方法、日常维护与保养等内容。

3. 演示:演示分析仪器的正确操作步骤及日常维护保养方法。

4. 实践:学生分组进行实际操作,教师指导并及时纠正错误。

5. 总结:强调分析仪器的正确操作及日常维护保养的重要性,提醒学生注意安全。

6. 作业:布置有关分析仪器维护的课后练习,巩固所学知识。

教学评价:1. 课后收集学生作业,检查学生对分析仪器维护知识的掌握程度。

2. 在实践操作环节,观察学生操作是否规范,评价学生的实际操作能力。

3. 课堂问答,了解学生对分析仪器维护的理解和掌握情况。

六、教学目标:1. 深入学习分析仪器的安全操作规范。

2. 理解分析仪器在不同实验环境下的维护要点。

3. 掌握紧急情况下的分析仪器应急处理方法。

4. 培养学生的团队协作能力和问题解决能力。

七、教学内容:1. 分析仪器的安全操作规范详细介绍。

2. 分析仪器在不同实验环境(如温度、湿度、灰尘等)下的维护策略。

实训1常用电工仪器仪表的使用

实训1常用电工仪器仪表的使用

实训1 常用电工仪器仪表的使用一、实训目的1.了解常用仪表表盘上主要标注的意义。

2.掌握常用仪器设备的使用方法。

二、原理说明实训中常用的电工仪器仪表的工作原理分别如下:1. 万用表万用表具有带标尺的刻度盘、转换开关、零欧姆调节旋钮和供测量接线的插孔。

万用表应水平放置,测量前首先检查表头指针是否在零点,若不在零点,则可调节表头下方的机械调零旋钮使指针置于零位。

1)直流电压的测量将万用表转换开关拨至直流电压挡,估计被测电压的大小,选择适当的量程,两表笔应跨接在被测电压的两端。

红色表笔插“+”孔,接至被测电压的正极;黑色表笔插“-”孔,接至被测电压的负极。

当指针反向偏转时,将两表笔交换后接至电路,再读取读数。

被测电压的正负由电压的参考极性和实际极性是否一致来决定。

2)交流电压的测量将万用表转换开关拨至交流电压挡,把两表笔跨接在被测电压的两端(不必区分正负端),交流电压挡的标尺刻度为正弦交流电压的有效值。

3)直流电阻的测量将万用表转换开关拨至电阻挡,估计被测电阻的大小,选择电阻挡的量程,被测电阻的值应尽量接近这一挡的中心电阻值,这样才能提高测量电阻的准确性。

2. 双路直流稳压电源直流稳压电源是输出可调稳定直流电压的电源设备。

它一般可以输出稳定的直流电压0~30 V,输出最大电流3 A。

使用时先插上仪器的电源插头,输入220 V的交流电压,再打开面板上的电源开关,指示灯即亮。

3. 低频信号发生器信号发生器是产生适合一定技术要求的电信号的电子仪器,工作频率在低频范围内的称为低频信号发生器。

在电路实验中,常用的正弦波低频信号发生器型号众多, 我们以功能较全的XD7型为例来说明低频信号发生器的一般使用方法。

XD7型低频信号发生器的使用方法如下:(1)仪器通电前,先将输出调节旋钮逆时针方向旋到最小位置,检查电源电压是否与仪器所需电源电压相符,然后接通电源开关,电源指示灯亮。

(2)频率调节:根据所需频率,先选择频段,再调节“频率调节”旋钮,使指针指在所需频率位置即可。

常用仪器仪表的使用及维护

常用仪器仪表的使用及维护
,要选用500V或1000V的绝缘电阻表;500V以上,则要选用1000V或2500V的绝缘
电阻表)。禁止在雷电时或高压设备附近测绝缘电阻。摇测过程中 ,被测设备上不能有人工作。 2)绝缘电阻表与被测设备间的连接导线不能用双股绝缘线或绞线 ,应用单股线分开单独连接。 3)不要使绝缘电阻表的测量范围(量程)超出被测电阻的阻值太大 ,以免产生较大的读数误差。
(一)、绝缘电阻表
5)电子式绝缘电阻表一般配备自动放电功能,因此,测量完 成后,请勿立即取下测试线,应先放开测试开关,让表计自 动释放测试时产生的电压,直至表屏上电压监视器的显示是 “0V”。 6)移开测试线,断开被测电路,将波段开关切换到“OFF” 位置,取下测试线,将被测设备对地放电。
(一)、绝缘电阻表
压导体上 屏蔽端(GIJARD) 接于被试设备的高压护环,以消除
表面泄漏电流的影响
(二)、接地电阻测量仪
上挡为绿色:500V/0.2~20GΩ , 1000V/0.4~40GΩ, 2500V/1~100GΩ, 5000V/2~200GΩ。
下挡为红色:500v/0~400MΩ, 1000V/0~800MΩ, 2500V/0~2000MΩ, 5000V/0~4000MΩ
极化指数
1)使用2500V或5000V 兆欧表 2)测量前被试绕组应 充分放电 3)测量温度以顶层油 温为准,各次测量时 的温度应尽量接近 4)尽量在油温低于 50℃时测量,不同温度 下的绝缘电阻值应换 算。 5)吸收比和极化指数 不进行温度换算
(一)、绝缘电阻表
绝缘电阻测试是检查配变绝缘状况的通用办法。一般对配电 绝缘受潮及局部缺陷(如瓷件破裂)均能有效地查出。当绕 组对地绝缘较低或为零时,不能轻易判断受潮而确定不合格。 1) 要检查该拆除的外引线是否全部拆除(特别是中性线)。 2) 测量方法是否得当(表计接线是否正确),转速是否合 理,指针是否稳定,引线与外壳是否搭接等。 3) 检查绝缘瓷件表面是否潮湿脏污,是否破损,有无放电 痕迹。

(专题五)常用仪器仪表的使用及维护

(专题五)常用仪器仪表的使用及维护

(专题五)常用仪器仪表的使用及维护相位伏安表基本工作原理和结构数字相位伏安表面板由显示器、转换开关、插孔组成。

转换开关位置:电流有I1、12两档,电流量程有200mA/2A/10A三档;电压有U1、U2两档,电压量程有20V/200V/500V 三档;相位有U 1—U2、U1—12、I1一12、U2一11四档。

接线插孔:设有U1、±,U2、±,11、12六个插孔。

用途相位伏安表能够直接测量交流电压值、交流电流值、电压之间、电流之间及电压、电流之间的相位。

通过测量分析,可判别感性电路和容性电路;检测变压器、互感器的接线组别;测量三相电压的相序;确定电能表、保护装置接线正确与否。

注意事项(1)当任一测试线已经与三相电路接通时,应避免用手触及其他测试线的金属端防止发生触电。

(2)对不接电的裸露金属部件进行绝缘处理时,应尽可能减少裸露面积。

(3)应在允许电压范围内进行测量,否则可能损坏相序表或测试结果不准确。

(4)对于有接电按钮的相序表,不宜长时间按住按钮不放,以防烧坏触点。

(5)如果接线良好,相序表铝盘不转动或接电指示灯未全亮,表示其中一相断相。

电压测量(1)将测量线插入U1或U2输入端口内;(2)将量程开关置于Ul或U2功能位置及相应量程档位上;(3)将测试线另一头并接在被测负载或信号源上,仪表显示值即为被测电压值。

注意:测量高压时注意安全,身体不要触及带电设备;测量时间不要太长。

电流测量(1)将钳型夹插头插入11或12相应孔内;(2)将量程开关置于Il或12功能位置及相应量程位置;(3)将钳型夹夹于被测电流导线,仪表显示值即为被测电流值。

相位角测量电压一电压:(1)将两副电压测量线按颜色之分,分别插入U1、U2端口内;(2)将量程开关置于tz'功能U1一U2功能位置;(3)依所测电压矢量方向及仪表参考方向,将测试线另一头分别并接于被测电压U1、U2上,仪表显示值即为被测两电压相位差值,参考量为Ul,测量结果单位为“度”。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电力变压器绝缘电阻试验规定
(一)、绝缘电阻表
绝缘电阻测试是检查配变绝缘状况的通用办法。一般对配电 绝缘受潮及局部缺陷(如瓷件破裂)均能有效地查出。当绕 组对地绝缘较低或为零时,不能轻易判断受潮而确定不合格。 1) 要检查该拆除的外引线是否全部拆除(特别是中性 线)。 2) 测量方法是否得当(表计接线是否正确),转速是否 合理,指针是否稳定,引线与外壳是否搭接等。 3) 检查绝缘瓷件表面是否潮湿脏污,是否破损,有无放 电痕迹。
(一)、绝缘电阻表
4)检查变压器本体密封是否良好,有无渗漏现象。 5)检查拆接引线时,使导电杆因转动而移位,致使带电部 位与外壳安全距离小或搭接,也会造成绝缘水平下降或阻 值为零。
经以上几点检查处理后,如果阻值仍然偏低,说明绕组 确实受潮,确定不合格,应进行耐压试验。
下挡为红色:500v/0~400MΩ, 1000V/0~800MΩ, 2500V/0~2000MΩ, 5000V/0~4000MΩ
(二)、接地电阻测量仪
绿色发光二极管 发光时读绿挡(上挡)刻度 红色发光二极管 发光时读红挡(下挡)刻度 机械调零 调整机械指针位置,使其对准0。刻
度线 波段开关 可实现输出电压选择,电池检测,
常用仪器用电气仪表的使用及维护 2、能正确使用常用电气仪表
(一)、绝缘电阻表
1、结构 绝缘电阻表(兆欧表、摇表)是一种专门用来测量被测设备 的绝缘电阻的仪表, 分为机电式和电子式两类 机电式——它由一个手摇发电机、表头和3个接线柱(线路 端L、接地端E和屏蔽端G)组成。 其额定电压主要有500V、1000V、2500V等几种。
(一)、绝缘电阻表
5)拆线放电。读数完毕,一边慢摇,一边拆线,然后将被 测设备放电。放电方法是将测量时使用的地线从摇表上取下 来与被测设备短接一下。 6)记下测量时的温度、湿度、被测设备的状况等,以便于 分析测量结果。
(一)、绝缘电阻表
(2)注意事项 1)选用电压等级符合要求的摇表(一般被测设备的额定电压在500V以下
,要选用500V或1000V的绝缘电阻表;500V以上,则要选用1000V或2500V的绝缘
电阻表)。禁止在雷电时或高压设备附近测绝缘电阻。摇测过程中 ,被测设备上不能有人工作。 2)绝缘电阻表与被测设备间的连接导线不能用双股绝缘线或绞线 ,应用单股线分开单独连接。 3)不要使绝缘电阻表的测量范围(量程)超出被测电阻的阻值太大 ,以免产生较大的读数误差。
■基本工作原理和结构
电子式绝缘电阻表功能介绍 地端(EARTH): 接于被试设备的外壳或地上 线路端(LINE) 高压输出端口,接于被试设备的高
压导体上 屏蔽端(GIJARD) 接于被试设备的高压护环,以消除
表面泄漏电流的影响
(二)、接地电阻测量仪
上挡为绿色:500V/0.2~20GΩ , 1000V/0.4~40GΩ, 2500V/1~100GΩ, 5000V/2~200GΩ。
(一)、绝缘电阻表
判断绝缘的好坏,可以用测量吸收比的方法,摇表要达到额 定转速120r/min、时间60s时(计时要用秒表)的绝缘电阻 读数与15s时的读数相比(R60/R15)称吸收比。吸收比大 于等于1.3,视为配变绝缘良好。吸收比小于等于1.2,视为 配变绝缘有缺陷,有受潮现象。
(一)、绝缘电阻表
3、使用方法及注意事项 (2)机电式绝缘电阻表 1)绝缘电阻表应远离大电流导体和外磁场,并应放在平稳的地方 。以免摇动手柄时,因绝缘电阻表晃动而影响读数。 2)校表。测量前应将摇表进行一次开路和短路试验,检查摇表 是否良好。 3)被测设备与线路断开,对于大电容设备还要进行放电。 4)接线。测量绝缘电阻时,一般只用“L”和“E”端,但在测 量电缆对地的绝缘电阻或被测设备的漏电流较严重时,就要使用 “G”端,并将“G”端接屏蔽层或外壳。线路接好后,可转动摇 把,摇动的速度应由慢而快,当转速达到120r/min左右时,保持 匀速转动,1min后读数,并且要边摇边读数,不能停下来读数。
电源开关等功能
(二)、接地电阻测量仪
充电插孔 外接充电 测试键 按下开始测试,按下后如顺时针旋
转可锁定此键 状态显示灯 可显示高压输出,电源工作状态,
充电状态等信息
(一)、绝缘电阻表
2、绝缘电阻表的选择
(一)、绝缘电阻表
3、使用方法及注意事项 (1).电子式绝缘电阻表
电子式绝缘电阻表种类较多,注意以下几点: 1)测试前应检查内部电池信息,确定电池电压。若电压下限 以下,不能保证精确度;确定测试线绝缘良好,并插入相应 的端口。使用方法 2)将波段开关切换到相应的电压量程范围内。 3)接地线连接被测设备的接地端,测试线连接被测设备端, 屏蔽线连接被测设备需要屏蔽的部位,按下测试按钮。测量 中,间歇地发出蜂鸣声音。 4)表屏LCD显示测量值,测量后显示值不变。
(一)、绝缘电阻表(举例)
4、变压器绝缘电阻的测量 在进行绝缘电阻测量时,应依次测量各线圈的对地及各线圈 之间的绝缘电阻,由于我们现在使用的配电变压器大多数是 星型接线,低压4个接线柱是通路,高压3个接线柱是通路,只 需测量高压对地,低压对地,高对低之间的绝缘电阻。测量 时使用2500V摇表,读取指针稳定后(一般取1min后)的读 数。注意测试完后应对被测设备放电。绝缘电阻值随温度 和测量时所加电压及加压时间不同而变化。
(一)、绝缘电阻表
手摇式(机电式)绝缘电阻表
(一)、绝缘电阻表
绝缘电阻表(电子式)
(二)、接地电阻测量仪
■基本工作原理和结构
绝缘电阻表主要由直流高压发生器 、测量回路、显示三部分组成。 以电子式绝缘电阻表为例,图 ZY2200101002.1所示为电子式 绝缘电阻表面板结构图。
(二)、接地电阻测量仪
(一)、绝缘电阻表
5)电子式绝缘电阻表一般配备自动放电功能,因此,测量完 成后,请勿立即取下测试线,应先放开测试开关,让表计自 动释放测试时产生的电压,直至表屏上电压监视器的显示是 “0V”。 6)移开测试线,断开被测电路,将波段开关切换到“OFF” 位置,取下测试线,将被测设备对地放电。
(一)、绝缘电阻表
