电网谐波的测量方法

谐波判定方法及实例

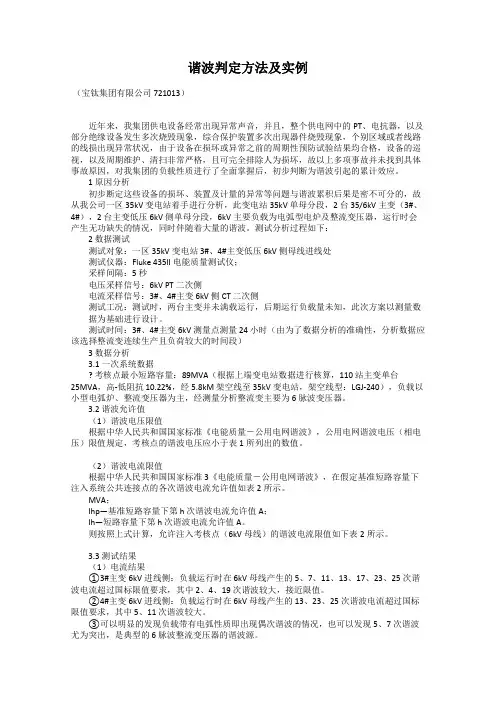

谐波判定方法及实例（宝钛集团有限公司 721013）近年来，我集团供电设备经常出现异常声音，并且，整个供电网中的PT、电抗器，以及部分绝缘设备发生多次烧毁现象，综合保护装置多次出现器件烧毁现象，个别区域或者线路的线损出现异常状况，由于设备在损坏或异常之前的周期性预防试验结果均合格，设备的巡视，以及周期维护、清扫非常严格，且可完全排除人为损坏，故以上多项事故并未找到具体事故原因，对我集团的负载性质进行了全面掌握后，初步判断为谐波引起的累计效应。

1 原因分析初步断定这些设备的损坏、装置及计量的异常等问题与谐波累积后果是密不可分的，故从我公司一区 35kV 变电站着手进行分析，此变电站35kV 单母分段，2 台 35/6kV 主变（3#、4#），2 台主变低压6kV侧单母分段，6kV主要负载为电弧型电炉及整流变压器，运行时会产生无功缺失的情况，同时伴随着大量的谐波。

测试分析过程如下：2 数据测试测试对象：一区35kV变电站 3#、4#主变低压 6kV 侧母线进线处测试仪器：Fluke 435II 电能质量测试仪；采样间隔：5 秒电压采样信号：6kV PT 二次侧电流采样信号：3#、4#主变 6kV 侧CT 二次侧测试工况：测试时，两台主变并未满载运行，后期运行负载量未知，此次方案以测量数据为基础进行设计。

测试时间：3#、4#主变 6kV 测量点测量 24 小时（由为了数据分析的准确性，分析数据应该选择整流变连续生产且负荷较大的时间段）3 数据分析3.1 一次系统数据? 考核点最小短路容量：89MVA（根据上端变电站数据进行核算，110 站主变单台25MVA，高-低阻抗 10.22%，经 5.8kM 架空线至 35kV 变电站，架空线型：LGJ-240），负载以小型电弧炉、整流变压器为主，经测量分析整流变主要为 6 脉波变压器。

3.2 谐波允许值（1）谐波电压限值根据中华人民共和国国家标准《电能质量－公用电网谐波》，公用电网谐波电压（相电压）限值规定，考核点的谐波电压应小于表1所列出的数值。

电力系统谐波的基本特性和测量,配网中的谐波源

电力系统谐波的基本特性和测量谐波是一个周期电气量的正弦波分量，其频率是基波频率的整数倍数。

理论上看，非线性负荷是配电网谐波的主要产生因素。

非线性负荷吸收电流和外加端电压为非线性关系，这类负荷的电流不是正弦波，且引起电压波形畸变。

周期性的畸变波形经过傅立叶级数分解后，那些大于基频的分量被称作谐波。

非线性负荷除了产生基频整次谐波外，还可能产生低于基频的次谐波，或高于基波的非整数倍谐波。

电力系统中出现系统短路、开路等事故，而导致系统进入暂态过程引起的谐波，将不归属谐波治理的范畴。

要治理谐波改善供电品质，需要了解谐波类型。

谐波按其性质和波动的快慢可分成四类：准稳态谐波、波动谐波、快速变化的谐波和间谐波四类。

因其多样性和随机性，在实际工作中，要精确评估谐波量值非常困难，所以在IEC 6100-4-7标准中对前三类谐波进行了规定，推荐采用数理统计的方法对谐波进行测量。

兼顾数理统计和数据压缩的需要，标准对测量时段以及通过测量值计算谐波值提出了建议。

国标GB/T 14549-1993采用观察期3s有效测量的各次谐波均方根值的95%概率作为评价谐波的标准。

为简便实用，将实测值按由大到小的方式排序，在舍去前5%个大值后剩余的最大值，近似作为95%的概率值。

实际工作中，通常采用谐波测试仪来监测和分析谐波。

一般来说，将用户接入公用电网的公共连接点作为谐波监测点，测量该点的电压和注入公共电网的电流后，通过对电压和电流的分析，取得谐波测量资料。

相对单点的谐波测量而言，从区域或整个电网角度来看，谐波源的定位和确定谐波模型进而分析它是一个相对复杂的过程。

谐波源定位，一般采用功率方向法和瞬时负荷参数分割法。

而谐波模型分析的方法一般有三种：非线性时域仿真、非线性和线性频率分析。

三种方法的相同点是对电网作适当的线性化处理，只是在处理非线性设备时采取了不同的模拟方式。

配网中的谐波源严格意义上讲，电力网络的每个环节，包括发电、输电、配电、用电都可能产生谐波，其中产生谐波最多位于用电环节上。

谐波检测方法

谐波检测方法谐波是指在正弦波中，频率是基波频率的整数倍的波。

在电力系统中，谐波是一种常见的问题，它会导致电气设备的过热、损坏甚至系统的不稳定。

因此，对谐波进行有效的检测和分析是非常重要的。

本文将介绍几种常见的谐波检测方法。

首先，最常用的方法是使用谐波分析仪进行检测。

谐波分析仪是一种专门用于检测电力系统中谐波的仪器，它可以测量各次谐波的幅值、相位和频率，帮助工程师们全面了解系统中的谐波情况。

通过谐波分析仪的检测数据，可以快速准确地定位谐波源，并采取相应的措施进行治理。

其次，另一种常见的谐波检测方法是使用数字保护装置进行在线监测。

数字保护装置在电力系统中起着重要的作用，它不仅可以对系统的电气参数进行监测和保护，还可以实时检测系统中的谐波情况。

通过数字保护装置的在线监测，工程师们可以及时发现系统中的谐波问题，并进行相应的调整和控制，确保系统的安全稳定运行。

另外，还有一种比较简单粗暴的方法是使用示波器进行检测。

示波器是一种常见的通用仪器，它可以显示电压和电流随时间变化的波形图像。

通过观察波形图像，工程师们可以初步判断系统中是否存在谐波，并大致了解谐波的频率和幅值。

虽然示波器不能像谐波分析仪那样精确地测量各次谐波的参数，但在一些简单的情况下，也可以发挥一定的作用。

最后，还有一种比较新颖的方法是使用智能电网技术进行谐波检测。

智能电网技术是近年来发展起来的一种新型技术，它可以实现对电力系统的智能监测和控制。

通过智能电网技术，工程师们可以实时监测系统中的谐波情况，并利用智能算法进行分析和预测，为系统的稳定运行提供有力的支持。

总之，谐波检测是电力系统中非常重要的一环，它关乎着系统的安全稳定运行。

针对不同的情况，工程师们可以选择合适的方法进行谐波检测，及时发现和解决系统中的谐波问题，保障电力系统的正常运行。

希望本文介绍的几种谐波检测方法能够为工程师们在实际工作中提供一定的参考和帮助。

电网谐波的测量与治理

ｌ！
解决谐波问题主要采取以下几方面的措施：
系统谐波阻抗、波潮流分布和谐波放大现象等。谐
要准确测量谐波，首先了解谐波的基本性质。国际电工委员会（Ｅ在６０ＩＣ）１０标准中规定，把谐波按其波动快慢和性质分为
四类：稳态（变化）波、动谐波、速变化谐波、准慢谐波快间谐波及
响；
在电力的生产、传输、转换和使用的各个环节中都会产生谐
在发电环节，当发电机三相绕组完全对称，铁心也完全均匀
一
致时不会产生谐波，但实际中受工艺、技术等因素制约，发电
机总会产生少量的谐波。对发电机的结构和接线采取一定措施后，可以认为发电机供给的是具有基波频率的正弦波形的电压。在其它几个环节中，谐波的产生主要是来自下列具有非线
（）五对继电保护和自动控制装置产生干扰和造成误动或拒
动；
（）六使计量仪表，特别是感应式电能表产生计量误差；（）波通过静电感应、七谐电磁感应及传导等多种方式影响
通信系统的正常运行。
性特性的电气设备。
）具有铁磁饱和特性的铁芯设备，：如变压器、电抗器等。
减短。
！
一
量的电力晶闸管可控开关设备等，它们大量的用于化工、电气铁
道，冶金，矿山等工矿企业以及各式各样的家用电器中（如计算
谐波测量对抑制治理谐波有着下列重要的指导作用：检定
实际网络谐波源用户的谐波水平是否符合标准的规定；了解和机、电视机、录像机、微波炉、电磁炉等）以上这些非线性电气设掌握各种电力设备投运前、。后相关系统的谐波水平及其变化、检

毕业论文《电力系统谐波的检测》

摘要随着电力系统的发展以及电力市场的开放，电能质量问题越来越引起广泛关注。

由于各种非线性负载(谐波源)应用普及，产生的谐波对电网的污染日益严重。

谐波是目前电力系统中最普遍现象，是电能质量的主要指标。

电力系统谐波是电能质量的重要参数之一，随着电力电子技术的发展，大量的非线性负载和各种整流设备被广泛的应用于各行各业，使电网谐波含量大大增加，电能质量下降。

谐波给供电众业的安全运行和经济效益带来了巨大影响。

所以，抑制谐波污染、改善供电质量成为迫切需要解决的问题。

因此，谐波及其抑制技术己成为国内外广泛关注的课题。

对电力系统谐波的治理，需要电力部门和用户共同参与。

一方面，用户需要电力部门公共电网电能质量能确保用户正常生产用电；另一方面，电力部门也要求用户的生产用电不影响公共电网的正常供电，特别是对于一些会对公必电网电能质量造成睡大影响的大型用户，从源头上进行电能质量的治理是必须的。

本文介绍了谐波的概念、检测及危害，详细介绍了谐波产生的来源于，电力系统中的谐波来自电气设备。

也就是说来自发电设备和用电设备。

同时介绍了谐波的危害，包括对电网运行和用电设备的危害，还包括对继电保护和自动装置的影响。

为了有效补偿负荷产生谐波电流，首先对谐波的成分有精确认识，因而需要实时检测负载电流中的谐波。

本文着重介绍了基于三相电路瞬时无功功率理论的谐波测量的理论。

进而研究了电力系统谐波的抑制措施，消除或抑制谐波的对策,可以有效地减小谐波对电网的影响，以消除和防止谐波的影响。

关键词：电力系统谐波；危害；p、q检测方法,；ip、iq检测方法目录摘要 (I)目录 (I)第1章绪论 (3)1.1 谐波的提出及意义 (3)1.2国内外研究状况及进展 (4)1.2.1国外研究现状 (4)1.2.2国内研究现状 (6)1.3本文主要研究的内容 (7)第2章电力系统谐波的分析 (8)2.1 谐波的基本概念 (8)2.1.1 谐波的定义 (8)2.1.2 电力系统谐波的表达式 (8)2.1.3 电力系统谐波的标准 (9)2.2 电力系统谐波的产生 (10)2.3 电力系统谐波的危害 (12)2.3.1 对电机的危害 (12)2.3.2对变压器的危害 (12)2.3.3 对线路的危害 (13)2.3.4 对电容器的影响 (13)2.3.4 对继电保护、自动装置工作的影响 (14)2.3.5 对其通信系统的影响 (14)2.4 本章小结 (14)第3章电力系统谐波的检测 (16)3.1谐波检测的几种方法比较 (16)3.2基于三相电路瞬时无功功率理论的谐波测量 (18)3.2.1 瞬时有功功率和瞬时无功功率 (18)3.2.2 瞬时有功电流和瞬时无功电流 (20)3.2.3 基于瞬时无功功率的p、q检测方法 (21)3.2.4 基于瞬时无功功率的ip、iq检测法 (22)3.2.5 检测示例 (24)3.3本章小结 (26)结论 (27)参考文献 (28)附录1 (29)附录2 (32)致谢 (337)燕山大学毕业论文评审意见表 (38)个人简介 (40)第1章绪论1.1 谐波的提出及意义“谐波”一词起源于声学。

谐波测试方案

电网谐波检测方案一、检测依据1、国家煤矿安全监察局关于印发《煤矿安全质量标准化考核评级办法（试行）》和《煤矿安全质量标准化基本要求及评分办法（试行）》的通知（煤安监行管[2013]1号）2、电能质量公用电网谐波GB/T 14549-1993二、检测项目谐波电压、谐波电流三、检测流程1、熟悉企业的供电系统，了解主要供电线路及供电区域，核实各供电线路的基本参数，主要包括供电线路名称、电压变比、电流变比、主要负荷及运行时段等。

2、依据各区域的用电负荷情况选择测点。

针对企业主要的用电负荷及对供电网络和安全生产有重大影响的线路进行测试。

根据煤矿企业的生产特点，主要的测点包括：总进线（35kV、110kV、6kV、10kV、0.4kV等），单路供电线路（主井、副井、扇风机、压风机、下井等）。

3、各测点检测方法（1）总述在进行测试时，首先了解企业一天中的用电负荷情况，包括用电负荷大小、主要用电负荷的组成、谐波源（变频器、整流柜等设备）的启用情况、地面和井下设备检维修时间等。

根据实际用电情况合理安排各测点测试的时间区间，制定测试计划。

各测点测试位置为各线路的配电柜的二次侧，以计量线路为首选。

由配电柜二次侧取得电压和电流信号，并根据配电柜互感器个数合理选取仪器接线方式，将仪器接入电网；然后根据实际情况设置仪器的接线方式、电压等级、电压电流互感比、短路容量等，进行测试，并且保存数据以供数理统计分析和出具检测报告。

针对总进线的测试选取在企业正常供电、用电负荷较小且主要谐波源运行的情况下进行。

根据检测标准的要求谐波次数选取为25次，测量的间隔时间不大于2min，测量数据个数为了满足数理统计的要求，一般不少于30组。

针对单路供电线路选取主要设备正常运行的情况下进行测试，根据检测标准的要求谐波次数选取为25次，测量的间隔时间不大于2min，测量数据个数为了满足数理统计的要求，一般不少于30组。

（1）35kV总进线35kV总进线是外部电网与企业供电系统的连接点，该测点能够反映出外部电网向企业供应的电压质量和企业向外部电网反馈的电流质量情况，是保证外部电网和企业内部用电安全的主要节点。

低压电网谐波分析与测试

补偿兀功、防止电压波动和闪变，提高设备运振；只能消除特定几次ｉ，波谐波滤除牢较低效果差；响应时问能滤除电网惜波、
慢，兀法满足感性冲击性负载的需求，往往不是过补就是少补；行可靠性，减少电气设备的事故ｊ提高设备寿命，，减少大量设消除谐波后，备故障减少、设生产产品由于随时问推移，滤波电容器及电抗器参数容量会发生变备维修赀用和维修时间：化，凿性能变差，渊因而维护量很大：考虑到无源滤波器的上述的产量增加和质量提高，经济效益更大：
４．谐波会导致继电保护和动装置的误动器，血流涮速器等．尤其是家用电器及办公自动化口益迅速普仪表的计量准确。
及，各种用电器具，就成为向电网注入谐波电流的污染源，也大其测量误差可能高达２％，０因此在严重非正玄情况下，应避免
螈Ｉｆｆ漉渡蟛１乜琏．ｆ
Ｊ率渊敬波彤『Ｊ
瞬时ｌ
乜波形溉
功率毅漩形｝剖
瓣ｌ乜｝漉波彤嘲小
功ｑ数波形豁ｌ
Ｂ相
热电２变（０１
瀚列ｌ魏
漉漱彩燃
＃￣Ｊ敲波彤ｌｖｑ－：ｌ翟
垒何进Ｊ毋的谐波涌入电网，导致电网ｒ交流电流、ｌｌ交流电压波形的畸使用感应式电能表。在谐波污染的情况下＿Ｉ行电能测量，
变，各次谐波显著增加：非线性负载产，的谐波有３、次、小仅涉及到要突破的技术问题，上次５７还涉及到功率的分解的统一问
并取得了现场运行技术数据详细测量。器在铁心工作饱和区，和程度愈深，波电流的含毋就会大电网谐波测试，饱谐

配电网三相谐波的精密测量

配电网三相谐波的精密测量许徽(华北电力大学，河北保定071000)睛要]本文介绍了—种基于D SP的配电网三相电力谐波精密射量的方法，降低干扰和频谱泄漏的影响，提高谐波的测量精度。

陕键词]D SP；频谱泄漏；谐波测量；修正值随着电力电子技术的飞速发展，电力电子设备的广泛应用造成了电力系统的谐波污染。

谐波对电力系统的污染不仅危害系统本身，如产生附加损耗，增加设备温升，恶化绝缘条件，缩短设备寿命；无功补偿电容器组可能引起谐波谐振，造成危险的过电流或过电压；保护装置的误动作和R十置的误差等。

同时可能造成对广大的电力用户的危害，如可能引起电机的机械振动，危及人身及设备安全：造成严重的电磁污染，使计算机及数据处理系统出现错误等。

对于谐波管理，国家技术监督局于1993年7月颁布了‘电能质量公用电网谐波>【G B／T14549--93)的国家标准，并于1994年3月正式实施。

因此有效的谐波监测、管理，也是电力系统安全运行工作的重要部分。

为此，我们在配电运行监测仪中增加了谐波监测功能。

该监测仪以数字信号处理器D SP为核，湍件，具有强大的数据处理能力。

利用高速采样～D转换器，采用数据抽取方法，实现了谐波的精确测量。

1监测仪的组成监测仪主要由D S P芯片、A∞转换器、输入电路和输出电路四部分组成。

电路原理框图如图1所示。

图中V／V表示电压变送器，l／v表示电流变送器。

低压配电线路的三相电压和三相电流通过变送器变换，经低通滤波器后，送入A D73360进行A D转换，变换后的数字信号通过同步串行口进入TM$320F206，D S P对采到的数字信号进行F FT变换、运算，得到需要的电压、电流、功率、电能、功率因数、谐波率(H R U)及谐波畸变率(-r H D)。

结果可就地显示，也可通过R S232接口进行数据远距离传送。

U I U B U c I^ t l I c 型盟幢V，V通善输’j{Ⅵ溶．_^鲁．o出。

电网谐波分析方法_客户版

电网谐波分析方法Hitrendtech-SD 2008-11谐波分析由来已久，回顾起来经历多次技术变迁，带通滤波是早期的模拟式谐波测量；傅立叶变换是目前广泛应用的成熟方法；神经网络和小波分析是正在研究的方向。

本文笔者就对应用FFT改进法的实现做一探讨，并针对具体应用进行了仿真。

一、谐波问题电力系统的谐波分析，一般都是通过快速傅立叶变换(FFT)来实现的。

然而电力系统的频率并不是始终都为一个恒定值，通常会在一个范围内发生变化，这样就无法保证这个实时的采样频率分辨率的整数倍，也就无法达到同步采样，这是产生频谱泄露的根本原因。

市场调研发现，电表客户对谐波功能很是欢迎，最新的三相芯片ATT7022C在这方面做了尝试和努力，提供由spi接口放出采样数据的波形功能，为进一步的谐波分析提供了数据依据。

对于我们的三相芯片ATT7022C，内部的ADC采样率3.2kHz，最大的数据缓冲量为240点，采集电网的正弦波信号。

工频50Hz，频率波动范围47~53Hz，要求在高至19次谐波范围内，误差精度在5%的水平上。

下面，分插值和加窗两种方法讨论，来解决谐波分析中遇到的问题。

二、插值算法1、何为插值插值概念：在已知数据之间，通过某种计算来估计其他中间值的过程。

我们只关注一维插值(1D Interpolation)，应用多项式技术计算插值点最为广泛。

2、插值方法选择插值方法时主要考虑因素：运算时间、占用计算机内存和插值的光滑程度。

3、插值例子一维插值函数插值方法的对比。

从图1时域效果图就很看出，线形插值运算比较简单快速，但效果不好有转折点；立方查值运算量大，在曲线部分表达有变形；我们还可以通过FFT变换得到相应插值后信号的频谱(如图2)同样，仍然是样条方法表现较优。

所以相对来讲，样条插样对于正弦波比较有效。

图1 对正弦波4种插值对比图2 对正弦波4种插值频谱的对比4、插值应用样条插值从本质上讲，属于分段多项式插值方法，只是更多的考虑到了段点的平滑性，所以效果良好。

一种基于准同步采样的电网谐波高精度测量方法

—
［］夏宇闻．ｅｌ数字系统设计教程［．７ＶｒｏｉｇＭ］北京：北京航天航
空大学出版社，０８２０．
６４６．
作者简介：邓军（９５）男，在为中国科学院光电技术研究所在读１８一，现硕士研究生，主要研究方向为实时电子稳像技术与实现工作；祁小平（９４）男，１７一，博士，副研究员，主要研究方向为图像处理。
的优越性。
（１』Ｆ（）ｆ）
可以证明
（９）
（０１）
准同步采样法的采样周期与电网周期不完全同步，但是非常接近，为减少非同步带来的测量误差，以在数据处理时可
ｌ）＝ｉ（ｍＦ
通过增加迭代次数来提高测量准确度。
令（）＝卢经过多次递推后可得到
（７）
（）８
１测量原理
一
准同步采样法是在同步采样法的基础上发展出来的，是种比同步采样更灵活、准确、更更可靠的采样测量方法。准
同步采样最显著的特点是其采样周期不要求与信号周期严格
同步，这在实际同步采样难以实现真正同步的场合具有很大
１ｒＤ＋
ｇ￡（）＝寺【（ｄ＝Ｊｇ￡ｄｇｔｔ寺（ｔ））
ห้องสมุดไป่ตู้
（）１
（仃＋）等分为ｎｘ２ △ ］Ｎ段采样得到ｎｘＮ＋１个数据
），
［］Ｌｖ，ｏａ，ａＰｏｂｉｉｖｅａｉａｏｕｎ４ｉｉＡＫｎｄＫｒＷ．ｒａｉｔｄｓｂｉｔｎｓｇｔｎｒＪｌｂｌｅｉｏｔｌｉｉｓｚＫｌａｌｒｇｎｏｉｉ［］Ｐｏ．ＰＥ２Ｏ，０２６ａｎｆｅｎｄｓｃｎＪ．ｒＳＩ，０３５２：６ｍｉｉａｍａｋｇｔｃ３

电力系统谐波测量算法

In research algorithm foundation, a set of online power harmonics monitor based on TMS320C32-a floating-point DSP is developed, which realizes the online monitoring of power harmonics by introducing the powerful computation ability of DSP chip and provides the accurate data to power harmonics evaluation and improvement. This device can be applied to medium and low voltage distribution input side of large consumer. This device introducesthe high-speed AD converter chip AD676 torealizethe analog-to-digital conversion, so as to realize the acquisition of analog data, the calculation and storage of power system harmonics.
In order to satisfy the real-time requirements, the FFT operation means with good performance based on complex sequence is introduced into the harmonic analysis; In order to reduce the error because of asynchronous sampling, this paperuses polynomial approximation method oftheeffective form of cubic spline function to obtain the polynomial approximation formulas for frequency and amplitude correction based on the Blackman-harris window.

谐波测量方法综述

电力系统谐波测量方法综述引言：20世纪70年代以来，随着电子技术的飞速发展，各种电力电子装置在电力系统、工业、交通及家庭中的应用日益广泛，谐波污染状况及危害程度呈急剧上升趋势。

由于电力电子装置所产生的谐波污染问题是阻碍电力电子技术发展的重大障碍，无法回避,且谐波污染对电力系统存在严重的危害，准确地掌握电网中的谐波成分对于电力系统的安全、经济运行具有重要的意义。

谐波测量是谐波问题中的一个重要分支，也是研究分析谐波问题的出发点和主要依据。

谐波测量的主要作用有：(1)鉴定实际电力系统及谐波源用户的谐波水平是否符合标准的规定，包括对所有谐波源用户的设备投运时的测量。

(2)电气设备调试、投运时的谐波测量，以确保设备投运后电力系统和设备的安全及经济运行。

(3)谐波故障或异常原因的测量。

(4)谐波专题测试，如谐波阻抗、谐波潮流、谐波谐振和放大等。

现有的谐波分析方法主要有快速傅立叶变换，p、q分解法以及基于瞬时无功功率理论的虚实功率合成法，小波、人工神经网络以及支持向量机等方法，本文分析了个方法的优缺点并在其基础上作了验证。

1、采用模拟带通或带阻滤波器测量谐波图1采用模拟滤波器谐波测量结构图输入信号经放大后送入一组并行联结的带通滤波器，滤波器的中心频率f1、f2、⋯、fn 是固定的，为工频的整数倍，且f1< f2<⋯<fn (其中n 是谐波的最高次数)，然后送至多路显示器显示被测量量中所含谐波成分及其幅值。

采用模拟滤波器谐波测量优点是电路结构简单，造价低。

但该方法也有许多缺点，如滤波器的中心频率对元件参数十分敏感，受外界环境影响较大，难以获得理想的幅频和相频特性，当电网频率发生波动时，不仅影响检测精度，而且检测出的谐波电流中含有较多的基波分量。

2、基于傅立叶变换的谐波测量基于傅立叶变换的谐波测量是当今应用最多也是最广泛的一种方法。

它由离散傅立叶变换过渡到快速傅立叶变换的基本原理构成。

使用此方法测量谐波，精度较高，功能较多，使用方便。

电力系统分数谐波的测量方法

垫喈波俭刹精度的方法，通过仿真实验验妊了这是一种高精度的整数、分数谐波检测方击
关键词：句数谐波频谱泄漏：栅栏效应：颊谱纠正、
中圈分类号：３Ｎ２Ｎ９）ｌ
文献标识码：Ａ
文章编号：１０ — ８７￣２０ — １－３０３４９（）２０９００
ｌ） ‘（ｅ．（：Ｉｆｄ：ｌ）ｚ
ｐ１１ｍｉＬ ∞、＝ｉ
维普资讯
２０
电力系统分数谐波的测茸方法
ｓ一 “１一ｉｌ加ｆｓｎ
— —
，Ｊ叫一
一
—
—
厂、、
甄
八
一
｜
ｆ｜１
ｈｌ —ｒｒ— ｒ
卜
２
气ｊ；
图【ｒ ≠ ＴＬＴ变换在频域中采样的情况．ＦＯ
～
同时，Ｆ由矩形窗在频域中所引起的频谱｝漏，ｆ频域【［的采样结果将出现信号中并不舍有的频率分量．所．
量．次谐波足频率低于基波频率的频谱分量一静态变颧器、流器、换感应电动机、电焊机和电弧炉等，都能严生分数谐波。在我国，有关分数谐波的理论及掩删技术的研究一直是电力系统谐波分析中的一
了长度的截断，断相当丁对被处理信号加窗处截
理。若不做特殊处理．常截断时就自然加了一通个
矩形窗一
十
在国际Ｇ／１５９９＇能质量公用电ＢＴ４４－３ｉ：｛ｉ电

谐波测试方案

电网谐波检测方案一、检测依据1、国家煤矿安全监察局关于印发《煤矿安全质量标准化考核评级办法（试行）》和《煤矿安全质量标准化基本要求及评分办法（试行）》的通知（煤安监行管[2013]1号）2、电能质量公用电网谐波GB/T 14549-1993二、检测项目谐波电压、谐波电流三、检测流程1、熟悉企业的供电系统，了解主要供电线路及供电区域，核实各供电线路的基本参数，主要包括供电线路名称、电压变比、电流变比、主要负荷及运行时段等。

2、依据各区域的用电负荷情况选择测点。

针对企业主要的用电负荷及对供电网络和安全生产有重大影响的线路进行测试。

根据煤矿企业的生产特点，主要的测点包括：总进线（35kV、110kV、6kV、10kV、0.4kV等），单路供电线路（主井、副井、扇风机、压风机、下井等）。

3、各测点检测方法（1）总述在进行测试时，首先了解企业一天中的用电负荷情况，包括用电负荷大小、主要用电负荷的组成、谐波源（变频器、整流柜等设备）的启用情况、地面和井下设备检维修时间等。

根据实际用电情况合理安排各测点测试的时间区间，制定测试计划。

各测点测试位置为各线路的配电柜的二次侧，以计量线路为首选。

由配电柜二次侧取得电压和电流信号，并根据配电柜互感器个数合理选取仪器接线方式，将仪器接入电网；然后根据实际情况设置仪器的接线方式、电压等级、电压电流互感比、短路容量等，进行测试，并且保存数据以供数理统计分析和出具检测报告。

针对总进线的测试选取在企业正常供电、用电负荷较小且主要谐波源运行的情况下进行。

根据检测标准的要求谐波次数选取为25次，测量的间隔时间不大于2min，测量数据个数为了满足数理统计的要求，一般不少于30组。

针对单路供电线路选取主要设备正常运行的情况下进行测试，根据检测标准的要求谐波次数选取为25次，测量的间隔时间不大于2min，测量数据个数为了满足数理统计的要求，一般不少于30组。

（1）35kV总进线35kV总进线是外部电网与企业供电系统的连接点，该测点能够反映出外部电网向企业供应的电压质量和企业向外部电网反馈的电流质量情况，是保证外部电网和企业内部用电安全的主要节点。

如何准确测量设备或电网的谐波含量

第1章打倒谐波测量的“拦路虎”众所周知，谐波是一种由非线性负载产生的常见干扰信号，它会影响设备的正常工作，是电气设备设计时非常关注的一项参数。

特别是并网设备，其生成的谐波会流入电网造成污染，影响附近供电环境的电能质量。

那么该如何准确测量设备或电网的谐波含量呢？1.1IEC61000-4-7谐波测量标准要对并网设备中波动的电压电流进行精确测量，需根据IEC61000-4-7标准（对应国标GB/T-17626.7-2008）中的规定公式，以10个信号周期的时间窗，5Hz的频谱分辨率对信号进行FFT分析。

但若想保证FFT结果真实有效，测量仪器需针对FFT常见的频谱混叠和频谱泄露问题进行处理。

普通的功率计对这两种问题并没有针对性措施，因此谐波测量结果存在偏差，其谐波分析功能也沦为鸡肋。

图1-1IEC61000-4-7谐波测量标准致远电子PA300系列功率计除了谐波算法符合IEC61000-4-7谐波测量标准要求外，还配备了以下两种“独门武器”，目的是解决频谱混叠和频谱泄露这两头谐波测量的“拦路虎”。

图1-2PA300系列功率计1.2从源头抑制频谱混叠与频谱泄露抗混叠滤波器：根据采样定理fs≥2f，若输入信号包含的最大频率f＞采样频率fs的一半，则采样后的信号将无法正确还原。

PA300系列功率计内置纯硬件抗混叠滤波器，可将被测信号的高频杂波部分去除，防止频谱混叠现象的出现。

图1-3高频噪声引起频谱混叠锁相环技术：当采样周期不是信号周期的整数倍时，截取的采样部分数据就不是一个完整的周期信号，FFT时会出现频谱泄露，影响幅值测量的准确。

为了最大限度的抑制频谱泄露，PA300通过锁相环倍频技术让采样频率同步跟踪输入信号的基波频率，从根源上杜绝了频谱泄露现象的产生。

图1-4同步采样有效避免频谱泄露1.2.1功率计功能拓展——PAM软件一些PA300系列功率计无法直接显示的测试功能，可以通过PAM软件实现测量与显示，如所有测量参数数值、各次谐波数据、谐波柱状图、趋势图以及波形图等。

电力系统谐波测量方法浅析

电力系统谐波测量方法浅析摘要：随着电工技术的高速发展，各种新器件、新负载层出不穷，它们所产生的大量谐波对电力系统的安全造成了很大的危害，谐波问题也成为了大家日益关注的问题。

因此提高针对谐波问题的检测水平，对于改善电网环境和提高电网的安全性都是十分重要的。

本文首先对国内外电力谐波检测技术的发展现状作了简要介绍，又对电力谐波的基本性质及其所造成的危害作了详细阐述，对针对谐波检测的主要检测方法以及检测设备进行了概括。

关键词：谐波检测;fftabstract:with the rapid development of electrical technology, various new devices, new load after another, they produce a lot of harmonics on power system security caused great harm, harmonic problems have become a growing concern everyone. thereby increasing the level of detection for harmonic problems, for improving the environment and improve the power grid’s safety is very important.this article first foreign power harmonic detection technology, gave a brief introduction, but also on the power harmonics and the fundamental nature of the harm caused elaborated on the main test for the harmonic detection method and detection equipment summarized.key words: harmonics analysis;fft中图分类号：s219.4文献标识码：a文章编号：2095-2104（2012）随着近年来国民经济的不断发展以及科学技术的不断提高，电能已经成为社会生产和生活当中所必需品之一，在人们日常的生活以及生产当中占据了无法替代的位置。
