A型刚性防水套管图例
02S404柔性防水套管A型结构安装图及尺寸重量说明
02S404柔性防水套管A型结构安装图:
材料表见下页:
02S404柔性防水套管A型结构材料表
02S404柔性防水套管A型结构说明
1)当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵
2)套管穿墙处如遇非混凝士墙壁时,应局部改用混凝士墙壁,其浇注范围应比翼环直径(D5)
大200,而且必需将套管一次浇固于墙内.
3)穿管处混凝士墙厚应不小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至
少为D5+200
4)套管的重量以L=300计算,如墙厚大于300时,应另行计算
02S404柔性防水套管B型结构安装图:
材料表见下页:
02S404柔性防水套管B型结构材料表
02S404柔性防水套管B型结构说明
5)当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵
6)套管穿墙处如遇非混凝士墙壁时,应局部改用混凝士墙壁,其浇注范围应比翼环直径(D5)
大200,而且必需将套管一次浇固于墙内.
7)穿管处混凝士墙厚应不小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至
少为D5+200
8)套管的重量以L=300计算,如墙厚大于300时,应另行计算

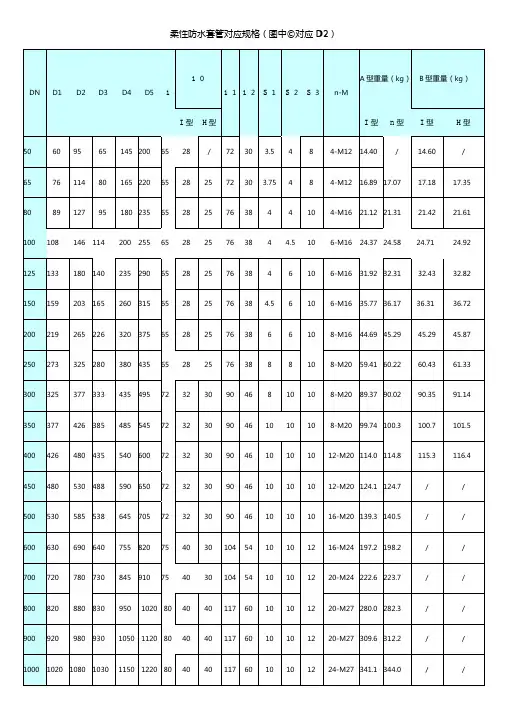

02S404柔性防水套管尺寸重量表见下页:
5。
防水套管图集
工程中常用的防水套管都是依据02S404防水套管图集设计生产，此图集由中国建筑标准设计研究院出版，图集中对防水套管的尺寸、厚度、做法等都有严格的要求，具体参数如下：
柔性防水套管A型安装图：
柔性防水套管B型安装图：

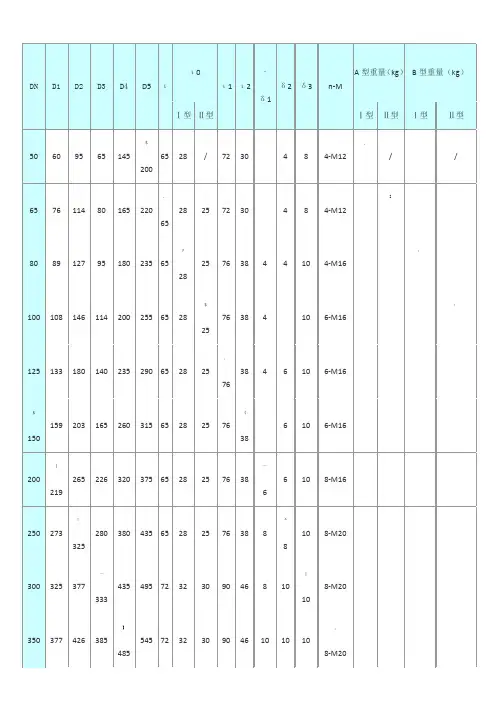

柔性防水套管尺寸表：
刚性防水套管A型安装图：
刚性防水套管B型安装图：
刚性防水套管尺寸表：
此防水套管图集仅为工程人员提供数据参考，具体应根据现场施工情况而定。
若有疑问可向河南中天管道配件有限公司咨询。
河南中天管道配件有限公司是生产经营管道配件的企业。
本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭
套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。
产品广泛用于给水排水、污水处理、电力冶金、城建、石油化工等大中型工程，产品严格按照国家标准设计生产，特殊规格型号可按用户需要和要求订做。
欢迎广大用户致电详询。
刚性套管,防水套管,柔性套管,尺寸对比表
钢性防水套管（B型）尺寸表、重量表（
刚性防水套管(A型)尺寸表、重量表
人防套管和柔性套管的区别在哪?
常用防水套管分为刚性和柔性两种。
选型时应注意：防水套管是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。
刚性防水套管适用于饮用水水池防水套管的安装，在石棉水泥填打完毕以后进行，填嵌密封膏时，应保证缝内各接触面无锈蚀，漆皮，污物，且干净，干燥。
柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。
近期很多客户咨询关于人防套管与柔性防水套管的知识，柔性防水套管和人防密闭套管用的地方不同，柔性防水套管适应于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，参照02S404。
人防密闭套管用于穿越人防区
的位置。
柔性防水套管与管道采用柔性连接，人防密闭套管采用刚性连接。
人防密闭套管和刚性防水套管构造相似，只是比刚性防水套管外多一翼环，还有一防冲击波的挡板，挡板与翼环、管道直接焊接。
如果人防密闭套管设置在两个人防区之间，人防密闭套管两侧都必须设置翼环和防冲击波的挡板。
柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。
它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。
02S404防水套管图集
02S404防水套管图集是由中国建筑标准设计研究院出版设计，工程中用到的柔性防水套管、刚性防水套管都应严格遵循本图集的
设计标准。
为方便广大用户查阅，特将02S404图集中的重点页面
筛选出来供大家参考。
柔性防水套管A型安装图：
柔性防水套管B型安装图：
柔性防水套管尺寸表：
刚性防水套管A型安装图：
刚性防水套管B型安装图：
刚性防水套管尺寸表：
02S404防水套管图集仅为工程人员提供数据参考，若有其他疑问还需向厂家咨询。
河南中天管道配件有限公司是生产经营管道配件的企业。
本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭
套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。
产品严格按照国家标准图集设计生产，特殊规格型号可按用户需求订做加工，河南中天管道配件有限公司将携手百度为广大用户做更好的产品，更完善的服务。
刚性套管,防水套管,柔性套管,尺寸对比表
刚性防水套管对应规格（图中φ对应D2）
{
人防套管和柔性套管的区别在哪
常用防水套管分为刚性和柔性两种。
选型时应注意：防水套管是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。
刚性防水套管适用于饮用水水池防水套管的安装，在石棉水泥填打完毕以后进行，填嵌密封膏时，应保证缝内各接触面无锈蚀，漆皮，污物，且干净，干燥。
柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。
近期很多客户咨询关于人防套管与柔性防水套管的知识，柔性防水套管和人防密闭套管用的地方不同，柔性防水套管适应于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，参照02S404。
人防密闭套管用于穿越人防区的位置。
柔性防水套管与管道采用柔性连接，人防密闭套管采用刚性连接。
人防密闭套管和刚性防水套管构造相似，只是比刚性防水套管外多一翼环，还有一防冲击波的挡板，挡板与翼环、管道直接焊接。
如果人防密闭套管设置在两个人防区之间，人防密闭套管两侧都必须设置翼环和防冲击波的挡板。
柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。
它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。
刚性套管,防水套管,柔性套管,尺寸对比表
人防套管和柔性套管的区别在哪？
常用防水套管分为刚性和柔性两种。
选型时应注意：防水套管是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。
刚性防水套管适用于饮用水水池防水套管的安装，在石棉水泥填打完毕以后进行，填嵌密封膏时，应保证缝内各接触面无锈蚀，漆皮，污物，且干净，干燥。
柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。
近期很多客户咨询关于人防套管与柔性防水套管的知识，柔性防水套管和人防密闭套管用的地方不同，柔性防水套管适应于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，参照02S404。
人防密闭套管用于穿越人防区的位置。
柔性防水套管与管道采用柔性连接，人防密闭套管采用刚性连接。
人防密闭套管和刚性防水套管构造相似，只是比刚性防水套管外多一翼环，还有一防冲击波的挡板，挡板与翼环、管道直接焊接。
如果人防密闭套管设置在两个人防区之间，人防密闭套管两侧都必须设置翼环和防冲击波的挡板。
柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。
它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。
刚性防水套管图集
刚性防水套管图集指的是02S404防水套管图集中的15-21页部分，这一部分主要阐述了刚性防水套管A、B、C三种型号的具体参数，其中刚性防水套管C型市场上已不再使用，所以，下面主要向大家介绍A、B两种型号。
刚性防水套管A型安装图：
刚性防水套管B型安装图：
刚性防水套管尺寸表：
刚性防水套管图集仅为工程人员提供数据参考，具体应根据现场施工情况而定，若有其他疑问可向厂家咨询。
