人防地下室通风

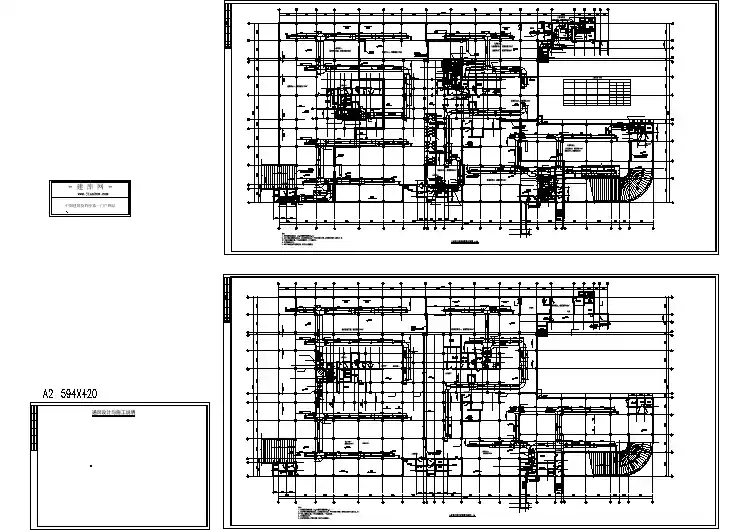

某地区人防地下室通风施工暖通图纸
人防地下室战时通风设计及其注意事项
人防地下室战时通风设计及其注意事项摘要：人民防空工程也叫人防工事，是指为保障战时人员与物资掩蔽、人民防空指挥、医疗救护而单独修建的地下防护建筑，以及结合地面建筑修建的战时可用于防空的地下室。
防空地下室设计必须贯彻“长期准备、重点建设、平战结合”的方针。
关键词：人防地下室;战时通风;进风系统;排风系统1、人防工程通风设计的基本思路1.1 战时通风系统战时通风系统包括清洁通风、滤毒通风、隔绝通风三种通风方式:①清洁通风②滤毒通风③隔绝通风。
在敌人实施核、生、化武器袭击时,清洁通风应立即转入滤毒通风,如果人防工事外空气污染浓度过高或过滤吸收器对毒剂失效时,应进行隔绝通风。
1.2 战时新风量防空地下室战时新风量的确定,应按清洁式通风和滤毒式通风分别计算新风量，风量符合《人民防空地下室设计规范》表5.2.2的规定。
1.3 防空地下室的进风系统根据不同的通风方式应由消波装置、密闭阀门、过滤吸收器、通风机等防护通风设备组成。
以清洁通风和滤毒通风合用进风机为例,设计时应注意:①清洁通风管路上,必须设置增压管,严防滤毒通风时出现透毒现象。
②所选用的进风机性能,必须同时满足清洁通风量和风压、滤毒通风量和风压的需要。
③战时三种防护通风方式应能通过阀门进行转换。
④经消波装置后的冲击波余压不大于0.03MPa。
⑥选用过滤吸收器时,必须使通过该器材的滤毒通风量不大于该器材的额定风量,以确保滤毒通风时不出现透毒现象。
1.4 防空地下室的排风系统根据不同的通风方式应由消波装置、密闭阀门、自动排气阀门或防爆超压自动排气活门等防护通风设备组成。
战时滤毒式通风超压排气系统设计应注意的几个问题：①自动排气活门选择应能满足最小防毒通道换气次数要求，《人防规》5.2.6条规定:“战时主要出入口最小防毒通道换气次数二级人员掩蔽部应保证每小时30～40次”。
自动排气阀超压排气量不宜过小,以防防空地下室超压超过限值，《人防规》规定:“滤毒通风时,防空地下室内应保持30～50Pa超压”。
解析人防地下室通风设计
2人防地下室通风设计存在的问题2.1风机合用问题人防地下室通风系统涵盖清洁式、滤毒式、隔绝式通风这三个模块，在设计中主要采用的设计形式有：清洁512020.01 |52 | CHINA HOUSING FACILITIES式和滤毒式通风系统并置方式、清洁式和滤毒式合并式风机设置中，对风机风量及风压有较高率的风机。
如果条件不允许，则不可使用并置用进风机的系统，且易选取风量和风压合适的风2.2排风系统设计问题2.2.1防毒通道换气次数校核问题在平时通风设计中，冷冻机房和防排烟通风面积，增加机房占地，虽然这种情况对于后期定影响。
在现有规范中要求，防毒通道设计中要对防毒通道换气次数予以严格审核和校正，确2.2.2战时排风与平时排风的协调问题人防地下室通风系统设计中，应保证战时和产生的浊气排放出去。
这就要求将两者通风管道但由于平时功能和战时功能不同，应在接口处补风管或排烟管，则需再设计另外的战时排风素的影响，使两者通风管经常出现打架问题，在进而影响整个人防地下室设计。
2.3留洞与预埋件问题人防地下室通风设计中，为加强其防护效果预埋处理等内容。
结合目前法律条文来看，人中会出现较为严重的质量问题。
所以在设计中何预留孔洞，只容许预埋穿墙套管穿过，否则口部、防护单元隔墙等在浇筑完成后，不可出意人防通风预埋管的标高，确保周围人防门能能保证最大净高。
且预埋管要伸出人防墙面大于2.4人防地下室通风平战结合及平站功能转换基于人防地下室工程的特殊性，在实际设计功能区域，以提升人防地下室的战备效益、社用平战结合模式，对进风及排风系统实行科学空地下室的战时防护功能。
在落实人防地下室通风系统平战转换功能时一是确保通风设计与防护及使用要求相符合二是做到人力、物力、运输条件的充足，使维护生命财产安全。
基于此，在平战转换时，不必然能够在规定的转换时限内完成战时功能转换三是平时使用通风口，可在临战前做好封堵四是如果两个以上防护单元在平时采用并置每个单元有独立的通风系统，做好防护与隔绝措具体来说，平战转换中采用的封堵方式主要以利用密闭盖板进行孔洞封堵；二是针对圆形风接启动密闭阀门，实现封堵效果。
人防地下室战时通风控制及设备综述
关键词 ： 人防地下室 ； 清洁式通风 ； 滤毒式通风 ； 隔绝式通风 ； 人防通风设备
中 图 分 类 号 ：Ｕ ２ Ｔ ９
文 献标 识 码 ： Ｂ
１０ ・ ｏ Ｃ—Ｃ ） ００ ｖ （ ｏ
— — 一
１ 概
述
常通风。此时要进 行防护单元内部空气循环。 ２ ２ 战时通风方式的转换 ． 清洁式通风转 换至 滤毒式 通 风 ： 敌方 使用 核武器 、 生化
表 ２ 战时隔绝防护时间及 Ｃ ： Ｏ 容许体积浓度、 ２ ０体积浓度表
防空地下室用途 隔绝 防护时间 ｃ ２ ０ 容许
／ ｈ 体积浓度／ ％
０ ０ ＭＰ ） 泡沫塑料过滤 器（ ．５ ａ ， 设备抗 空气 冲击波允许 压力 值 ０ ０ ＭＰ ） ．４ ａ 。除尘器两端官道上应 预留 Ｄ １ Ｎ ５测压管接 口。 ３ 过滤 吸收器 。用 以过滤吸收空气 中有毒 烟雾 、 ） 蒸气 及
区内的容 ｈ
积 ， Ｃ为防空地 下室 内 Ｃ ｍ； Ｏ 允许 体积 浓度 ， ， ％ 由表 ２确
定 ； 为隔绝防护前 防空地下室 内 Ｃ ： Ｃ。 Ｏ 初始浓度 ， ， ％ 宜按图 ２确定 ； Ｃ 为清洁区内每人每小时呼出的 ｃ ２ ，／ Ｐ・ ） ０量 Ｌ（ ｈ ，
掩蔽人员宜取 ２ ， Ｏ 工作 人员宜取 ２ ０—２ ； ５ ｎ为室 内的掩 蔽人
数 ，。 Ｐ
漓活区
７
２ 战时通 风
战时防护通风系统是机械通 风系统 ， 旨在保 证人 民防空 工程 内通风换气 、 保证人 防工程 内人员 防护要求 对进 风进行 除尘滤毒处理 、 持人 防工 程 内部超 压 、 保 保证人 员 出入 时 内
人防地下室通风设计探讨
人防地下室通风设计探讨发布时间：2023-02-15T05:46:54.363Z 来源：《中国建设信息化》2022年19期作者：叶成林[导读] 人们对城市安全的要求在随着我国城市化逐渐提升，其中就包括人防工程。
叶成林南京华科建筑设计顾问有限公司江苏南京 210000摘要：人们对城市安全的要求在随着我国城市化逐渐提升，其中就包括人防工程。
人防工程对城市居民的安全起着非常重要的作用，属于地下防护建筑，需要结合地面建筑物，在战时用于掩蔽人员和物资。
现在大部分人会对人防工程的施工设计缺乏重视，因此会由于设计的不完善产生不良影响，在安全问题上也会受到威胁，特别是针对人防地下室通风设计。
本文对于人防地下室通风设计进行浅述，主要针对风机的选择及其与进风系统的合用问题，希望给人防工程的设计与建造提供参考。
关键词：人防；地下室；通风设计引言：在现阶段，人防地下室的数量逐渐增加，在整个工程中占着较高的比例，并且还有较高的造价费用。
因此如何减少没必要的损耗是人防设计工作的重要环节。
人防工程所采取的建造方案，除了需要满足它功能需求，还应当涉及土建、给排水、电力、管道等专业，同时针对这些专业进行优化设计，推进设计的合理性、经济性、安全性。
不仅如此，还需对人防地下室的技术问题，进行非常深刻细致地研究分析，科学合理地提高设计的水平，使其社会效益、经济效益以及战备效益得到更好的发挥。
1人防地下室进风系统的合用问题由于人防地下室属于地下施工类型的工程，因此关于人防地下室的进风系统需要进行严格的管理，以及更好地控制室内密闭性，严防生物化学武器对人防地下室的侵袭。
进风系统可以将室外空气提供给地下人员，因此进风系统的安全性是非常重要的。
若是产生突发状况，人防地下室还需准备好无供电情况，同时在进风系统中需要具备不同通风模式，例如一般状况下的清洁通风、室外存在高浓度毒烟毒气的滤毒通风、生化武器攻击时的隔绝通风，所以进风系统应该可以应对突发情况下所产生的不同现实情况，对于风机的选择分析优缺点，并将每种方案进行比较，最终选出最适合的方案。
人防地下室通风设计
人防地下室通风设计发布时间：2021-08-06T11:16:29.770Z 来源：《建筑实践》2021年第10期4月作者：刘丽[导读] 本文首先对人防地下室通风设计做了概述，然后详细阐述了人防地下室通风设计要点刘丽华优建筑设计院新疆分院 830000摘要：本文首先对人防地下室通风设计做了概述，然后详细阐述了人防地下室通风设计要点。
关键词：人防；地下室；通风设计；清洁通风量；冷热源一、人防地下室通风设计的概述目前，在人防专项规划及行政审批工作中，人防工程医疗救护在实施时一般会与地面医疗结构的设置相结合，这样的配置有十分明显的优势，一是考虑到人防工程“战备效益”“经济效益”与“社会效益”相结合的发展思路，既要满足战时人民防空的隐蔽需要，又要考虑到平时的功能利用和经济发展，不能出现闲置和浪费，又不能过度使用，以免动用战时资源，由此可见人防地下室具有鲜明的平站结合的特点；二是这样的设置对人防医疗工程实施平站转换极为有利，人防医疗工程处于地下，地下环境较为特殊，平时医疗功能和救护设备都处于未到位的状态，使得平战转换的工程量大为增加，而如果与地面医疗机构相结合，则能在战时将其医疗设备充分利用起来，医疗救护队伍也可以得到同步利用，能够在最短的时间内实现医疗救护工作的平战转换。
人防地下室医疗救护工程师人防地下室的重要组成部门，其主要担负着战时伤员的紧急救治，战略意义非同小可，其必须要保证战时的防护条件，并满足战时及平时的使用要求。
其具体做法应分别执行GB50225人民防空工程设计规范和GB50038人民防空地下室设计规范的有关规定。
人防地下室都在地下，具有较强的封闭性，使得其极其容易聚集热量，夏季地下室内部结露严重，空气十分潮湿，那么就必须设计合适的通风空调技术来去热除湿，保障人防地下室的温度和湿度达标。
人防医疗救护工程的空气处理过程与平时民用工程一次回风空气处理过程类似。
二、人防地下室通风设计要点（一）通风方式战时人防医疗救护站对通风都特殊的要求，一般情况下人防地下室需设置三种通风模式，即清洁通风、滤毒通风和隔绝防护内循环通风。
03第三章人防地下室通风讲解
03 第三章人防地下室通风讲解1. 引言人防地下室是城市建设中的一项重要工程，其主要作用是提供安全、舒适的居住及工作环境。
在人防地下室的建设过程中，通风系统的设施是非常关键的因素。
本文旨在讲解人防地下室通风的相关内容。
2. 通风系统的分类通风系统一般分为自然通风和机械通风两种类型。
自然通风主要通过开窗和风道实现，而机械通风则通过设备来进行气体的传递和循环。
在人防地下室的设计中，通风系统一般采用机械通风为主。
因为人防地下室相对封闭，自然通风无法满足空气的循环和新鲜空气的供应。
而机械通风可以有效地解决这些问题。
3. 通风系统的组成通风系统主要由送风系统、排风系统和净化系统三部分组成。
3.1 送风系统送风系统主要负责将新鲜空气送到地下室内。
送风系统主要由风机、送风管道和气门组成。
送风管道一般布置在地下室的顶棚区域，但也可以通过其他方式进行布置。
3.2 排风系统排风系统主要负责将地下室内的污浊空气排出去。
排风系统一般由风机、排风管道和气门组成。
排风管道的布置要注意排气口的位置，不能影响地面的环境和交通。
3.3 净化系统净化系统主要负责净化地下室内的空气，使其达到卫生标准。
净化系统一般由过滤设备、吸附设备、杀菌设备和除湿设备等组成。
净化系统的效果对于地下室内的空气质量非常重要。
4. 通风系统的运行通风系统的运行一般分为全自动和半自动两种方式。
全自动通风系统的控制系统主要由温度传感器、湿度传感器和二氧化碳传感器等组成，可以自动控制送风和排风系统的运行。
而半自动通风系统则需要人工干预。
在通风系统的运行中，还需要注意以下几点：•发现系统故障时，应及时通知专业人员进行修理，不能盲目操作。
•发现室内空气质量有问题时，应及时采取相应的控制措施，保证室内环境的健康和舒适。
5. 通风系统的维护和保养通风系统的维护和保养是保证其正常运行、延长使用寿命的非常重要的措施。
通风系统的维护和保养主要包括以下几个方面：•定期清理风机、风道和气门等设备，排除灰尘和异物。
人防地下室通风
3人防地下室通风设计概括人防地下室建筑是建筑的一种种类，是为战时居民防空需要而建筑的有必定的防备能力的建筑物。
整个建筑是密闭的，其口部设计与通风设计，在战争空袭的条件下，能知足并能供应必需的生活条件，保证生命安全。
人防地下室通风设计，一定严格按《人民防空地下室设计规范》进行。
应保证战时的防备要求，知足战时与平常使用功能所一定的空气环境与工作条件。
设计中可采纳平战功能变换的举措。
口部平面部署：进风消波装置、扩散室、滤毒室、风机房等，一般部署在凑近人员进出的口部，并且要在同样的一侧。
风机房与滤毒室用墙切割开，滤毒室的门开在防备密闭门 8 与密闭门 9 之间，风机房的门开向洁净区，如图。
图口部平面部署1-风机房； 2-滤毒室； 3-防毒通道； 4-洁净区； 5-染毒区； 6-扩散室； 7-遮蔽室； 8- 防备门； 9-密闭门； 10-防爆活门通风系统设计：平常宜联合防火分区设置，战时按防备单元分别设置。
防火分区与防备单元协调一致，以减少变换工作，保证战时使用。
通风方式：平常采纳自然通风或机械通风。
采纳机械通风时，应能知足洁净通风、过滤通风、隔断通风。
三种通风方式，在使用中由一种通风方式变换到另一种通风方式，是靠封闭和开启系统中某些密闭阀来达到目的。
人员遮蔽所：按防备单元区分，遮蔽所面积不大于 800m2，容纳的遮蔽人员，可按每人应占遮蔽面积计算。
遮蔽面积是指供人员遮蔽使用的有效面积，不含口部房间、通道面积；不合通风给排水、供电等设备房间面积；不含卫生间盥洗、洗消间的面积与建筑墙体占用面积。
一等人员遮蔽室／人，二等人员 1 m2／人，防空专业队员遮蔽室3m 2／人。
一等人员遮蔽所系指地、局级以上机关人员遮蔽所，二等人员遮蔽所系指一般城市居民遮蔽所。
防备通风设计设计参数1 各种工程战时人员新风量按表采纳。
表战时人员新风量标准 [m 3/ （人· h ） ]工程类型 洁净通风 滤毒通风 医疗救护工程15～20 3～ 5 专业队队员遮蔽部、一等人员遮蔽所10～15 3～ 4 二等人员遮蔽所5～72～ 32 战时洁净通风的室内空气温湿度宜按表采纳。
人防地下室(二等人员掩蔽部)战时通风设计
人防地下室(二等人员掩蔽部)战时通风设计摘要：结合实际工程主要论述了战时掩蔽人数较多的人防地下室战时通风设计。
关键词：人防，掩蔽人员较多，战时通风Abstract: combining the actual project mainly discusses the number of wartime masking more civil air defence basement wartime ventilation design.Keywords: civil air defence, masking personnel is more, wartime ventilation中图分类号：S611文献标识码：A 文章编号：防空地下室的通风系统战时应按防护单元设置独立的系统，平时宜结合防火分区设置平时通风系统。
1.1 建筑概况本工程为某市万达广场大商业人防地下室建筑，建筑面积61488m2，人防面积54608m2，地下一层战时为物资库，分为4个防护单元，抗力等级为6级，防化等级为丁级；地下2层战时为二等人员掩蔽部，1个防护单元，掩蔽人数10000人，抗力等级为6级，防化等级为丙级，本层设有柴油发电机房，供战时设备供电使用。
平时均为汽车库，本文仅讨论地下二层战时二等人员掩蔽部的战时通风设计。
1.2防护区战时设计参数如下：上表为整个防护单元内总设计参数，本工程主要难点在于总掩蔽人数较多，各种通风方式风量较大，机房内设置较多布置复杂，在人防区内结合平时防火分区设置七个战时送风机房，各机房总送风量满足战时通风量。
1.3战时送风系统设计战时设置3种通风方式（人掩）：清洁式、滤毒式、隔绝式通风，清洁进风，滤毒进风合用一台双速风机，本工程地下二层设有战时供电的柴油发电机，故不设置手摇送风机。
以一个送风机房为例（掩蔽人数1500人，清洁通风量7500m3/h, 滤毒通风量3000m3/h）说明战时送风系统。
根据清洁通风量选择LWP-D型油网滤尘器，由于滤尘器需要6片，且工程抗力为6级，所以设置了安装滤尘器的专用滤尘室，滤尘器采用立式图一（1-战时送风机2-测压管3－滤尘器4-过滤吸收器5-增压管6-密闭阀10-防火调节阀）加固安装。
浅谈人防地下室战时通风设计要点
浅谈人防地下室战时通风设计要点摘要：本文结合笔者多年人防工程设计经验，谈谈战时二等人员掩蔽部工程通风设计的要点和体会，希望对广大设计人员有所帮助。
关键词：人防工程；通风设计；战时通风；设计要点1.前言人防工程建设是人民防空的重要任务之一，是城市人民防空的重要防护手段。
人防工程建设的质量直接关系到城市防空袭的能力和水平，因此搞好人防工程建设至关重要。
通风设计是人防工程设计的重点和难点，因此对人防工程战时通风设计的要点进行探讨和研究具有重要的现实意义。
2.准确解读战时通风方式人防工程战时主要设三种通风方式，即清洁通风、滤毒通风和隔绝通风。
2.1.清洁通风：室外空气未受毒剂等物污染时的通风。
用于战时防空地下室周围的空气未被核、生、化武器及各类武器造成的次生灾害污染时的通风方式。
通风系统已完成由平时通风系统到战时通风系统的临战转换并已进入战时通风状态，工程所有出入口的防护门已经关闭，通风系统上的防爆波活门的底座板已关闭拴紧，室外未染毒空气由悬板与底座板之间张角空间和底座板的孔洞进入工程内。
2.2.滤毒通风：室外空气受毒剂等物污染，需经特殊处理时的通风。
用于战时防空地下室周围的空气已被核、生、化武器及各类武器造成的次生灾害污染，但其污染物的种类和浓度能够被专用滤毒设备清除时的通风方式。
此时，进入地下室的空气应经油网滤尘器、过滤吸收器的除尘滤毒处理后才能送入，新风量较清洁通风时小，室内应保持30~50Pa的超压，用过的废气靠超压排风系统排出室外。
地下室出入口的防护门及密闭门应关闭。
2.3.隔绝通风：室内外停止空气交换，由通风机使室内空气实施内循环的通风。
用于战时防空地下室周围的空气被核、生、化武器及各类武器造成的次生灾害污染，污染物的种类和浓度超过了专用滤毒设备的清除能力等特殊情况而实施的室内空气内部循环的通风方式。
此时应关闭所有与室外连接的门和通风系统上的阀门，利用工程本身的防护能力和气密性，防止核爆炸冲击波、放射性尘埃或毒剂、生物战剂等进入室内。
浅谈人防地下室战时通风与平时通风排烟设计
浅谈人防地下室战时通风与平时通风排烟设计摘要：地下室战时为六级二等人员掩蔽所，平时为车库。
人员掩蔽所的战时通风系统为独立系统。
平时通风和火灾排烟系统共用风管风口。
充分利用地下室上部空间的设计方法,解决从平时运行到火灾运行的可靠转换。
强调了双速风机的选择、布置及设计中需注意的问题。
以及平战功能转换问题。
关键字：人防战时通风，地下室平时通风,排烟设计以战时为六级二等人员掩蔽所地下室为例，战时防护单元掩蔽人数为1380人，平时为车库。
人员掩蔽所的战时通风系统为独立系统。
按人防规范要求，人员掩蔽所的战时通风方式包括清洁通风、滤毒通风、隔绝通风。
其中清洁式通风量每人的新风量标准为5m3/h.人，,滤毒式通风量每人的新风量标准为2m3/h.人，隔绝防护时间为2小时。
人防掩蔽人数为1380人，清洁通风量为6900 ；滤毒通风量为2760 ；最小防毒通道体积为47.88；清洁区容积为5796；隔绝防护时间为t= =4.305h＞3h；最小防毒通道换气次数n= =57.81 ＞40 ；超压排气活门数量n= =3.46，选四只PS-D250超压排气活门。
平时地下车库火灾时设机械排烟系统，与平时排风系统共用风管。
这样设计系统不但技术合理，构造简单，控制方便，可靠性高；而且排风风机与排烟风机合二为一，既可以节省设备的初投资和运行费用，且风机常年运行，易于发现和修理设备故障，提高了系统的安全性。
排风与排烟系统共用风管，可减少管材用量和安装费用，同时为采暖管线、给排水、喷洒、消防及电缆桥架布置留出了空间。
每个防烟分区内的排烟口距最远点水平距离不超30米。
整个系统工作流程是：火灾确认后由消防控制中心远程控制联动开启此区域的双速排烟排风风机高速运转进行排烟和相应的送风风机进行补风。
当烟气温度超过280°C时，排烟风机前的排烟防火阀热熔断关闭，联锁关闭相应排烟风机和送风风机。
下面谈一下汽车库通风量的计算方法。
地下车库按换气次数6次/h设计排风，火灾时兼做排烟系统，平时补风由车库入口自然进风或送风机机械送风，送风量按换气次数5次/h设计，火灾补风采用机械补风，补风量大于排烟量的50%。
民用建筑人防地下室防护通风设计
民用建筑人防地下室防护通风设计范本1：一、前言人防地下室是民用建筑重要的安全设施，保障人民生命财产安全的重要场所。
在人防地下室设计中，防护通风是一项关键要素，能有效提高地下室的防护性能。
本文档旨在对民用建筑人防地下室的防护通风设计进行详细阐述，并提供相关的建议和指导。
二、设计原则1. 根据地下室的使用功能和使用人数确定通风量，保证室内空气的充分供应。
2. 采用合适的通风方式，确保室内空气的流通和更新。
3. 考虑防护通风系统的安全可靠性，提供应急措施。
4. 结合地下室标准设计，满足相关法规和规范要求。
三、通风量计算1. 根据地下室的使用人数和功能，采用相应的通风量计算方法，确定合理的通风量。
2. 考虑地下室的停留时间、室内污染物产生量等因素，综合计算并进行修正。
四、通风系统设计1. 根据通风量计算结果，确定通风设备的规格和数量。
2. 考虑通风系统的布置方式，确保室内空气能够均匀流通。
3. 安装适当的调节设备和过滤装置，提高通风系统的性能。
五、应急通风设计1. 针对突发事件和紧急情况，设计应急通风措施。
2. 确定应急通风设备的位置和类型，并进行合理布局。
3. 考虑应急通风设备的可靠性和操作便利性，确保在紧急情况下能够有效使用。
六、施工与验收要点1. 在地下室建设过程中，保证通风系统的正常施工和安装。
2. 进行通风系统的质量验收，确保其性能和安全可靠性。
七、附件本文档涉及的附件请参考附件部分。
八、法律名词及注释1. 《民用建筑设计规范》：民用建筑设计的相关规范和标准。
2. 《消防法》：关于消防安全的法律法规，包括建筑防火、灭火和疏散等要求。
---范本2：一、前言民用建筑人防地下室是一项重要的安全设施，是保障人民生命财产安全的重要场所。
为了保证地下室的防护性能，防护通风设计是不可忽视的因素。
本文档旨在对民用建筑人防地下室的防护通风设计进行详细说明，提供相关的建议和指导。
二、设计原则1. 根据地下室的使用功能和使用人数确定合理的通风量，保证室内空气充分供应。
人防地下室通风设计
人防地下室通风设计人防地下室通风设计摘要:本文介绍了人防地下室的相关概念及通风设计的计算要点,同时也对人防通风设计中极易出现的问题进行了总结。
关键字：清洁通风滤毒通风隔绝通风平战转换中图分类号： TU834。
3 文献标识码： A 文章编号:相关重要概念防空地下室:防空地下室是结合地面建筑修建的防护建筑物，是为保障人民防空指挥\通信\掩蔽等需要，具有预定防护功能的地下室，同时还具有在紧急时刻储存粮食淡水的作用，是人防工程的重要组成部分。
2、人防工程分类:人防工程按构筑形式可分为地道工程、坑道工程、堆积式工程和掘开式工程；按战时功能分为指挥通信工程、医疗救护工程、防空专业队工程、人员掩蔽工程和其他配套工程五大类.3、通风方式:按防护通风标准，通风系统要满足清洁通风、滤毒通风和隔绝通风的要求。
工程概况某工程为核6级常6级二等人员掩蔽部,共设有五个防护单元，其中防护单元五为人防移动电站。
建筑概况:防护单元一,建筑面积1328平米，防护面积863平米；防护单元二，建筑面积1490平米，防护面积985平米；防护单元三，建筑面积1770平米，防护面积1100平米；防护单元四,建筑面积1600平米，防护面积990平米；人防移动电站96平米。
我院承担战时人防地下室通风设计，所以平时通风、排烟不做考虑。
三种通风的卫生要求根据规范对新风量及对CO2容许浓度的对应要求选取；滤毒通风时，室内要求保持30—50Pa的超压。
通风计算清洁通风：根据GB50038—2005规定，二等人员掩蔽≥5m3/(p。
h），即为863x5=4315m3/h.同时根据5.1.3条“除满足防护和使用功能要求外，还应满足防潮、卫生及平时使用时的防火要求"的规定，考虑适量增大通风量。
根据防护通风设备样本，选清洁通风为5500 m3/h系列。
滤毒通风：根据GB50038-2005规定,二等人员掩蔽滤毒通风≥2m3/（p.h），即为863x2=1726m3/h.防毒通道的换气次数为40次/h，体积为4。
某人防地下室通风设计
Ａｂ ｔａ ｔ Ａｌ ｎ ｔ ｈ ｎ ａ ｃ ｍｅ ｔｏ ｈ ｏ ｅ ｎ ｅ ｆ ｎ ｅ ｐ ｅ ａｅｃ ｎ ｃｏ ｓ ｅ ｓａ ｄｔ ｅｒ ｐ ｓｒ ｃ ： ｏ ｇｗｉ ｔ ｅｅ ｈ ｎ ｅ ｎ ｆｔ ｅｇ ｖ ｒ ｍ ｎ ｓａ ｄｐ ｏ ｌ＇ ｓ ｆ ｏ ｓｉｕ ｎ ｓ ｎ ｈ ａ — ｈ ｓ ｉ ｅ ｅｏ ｍｅ ｔｏ ｒ ａ ｏ ｓｒ ｃｉｎ 。ｃｖｌ ｉ ｄ ｆ ｎ ｅ ｗｈ ｃ ｓ ｕ ｅ ｏ ｉａ ｔｒｐ ｅ ｅ ｔｏ ，ａ ｔ— ｄ ｄ ｖ ｌｐ ｎ ｆｕ ｂ ｎ ｃ ｎ ｔｕ ｔｏ ｉｉ ａｒ ｅｅ ｓ ｉｈ ｉ ｓ ｄ ｆ ｒｄｓ ｓｅ ｒｖ ｎ ｉｎ ｎ ｉ
下停车库 ， 可停 车 ９ ０辆 。 战 时为 二 等 人 员 掩 蔽
所， 可掩蔽 ９ ０ 。建筑划 分为一个 防护单 元 ， ０人 两 个 抗暴单 元 。根 据 《 民 防 空 地 下室 设 计 规 范 》 人
战争状态下 ， 当室外 空气 被污染 ， 系统对进 入
室 内的空气需进 行除尘 、 滤毒处理 ， 内用过 的空 室
ｏ ｉｉ ａｒｄ ｆｎ ｅ ｗｈｃ ｓ ａ ｓ ｅ ｉｌｆ ｌ ． ｖ ｎ ｉ ｔｏ ｅ ｉｎ ｏ ｉｉ ａｒ ｄ ｆｎ ｅ ｂ ｓｍ ｅ ｔ ｓ ｄ — ｆ ｖｌ ｉ ｅｅ ｓ ｉｈ ｉ ｐ ｃａ ｉ ｄ ｃ ｅ ｅ ｔｌ ｉｎ ｄ ｓｇ ｆｃｖｌ ｉ ｅｅ ｓ ａ ｅ ｎ ｓ ｉ ｅ ａ
１ 概
一
述
２ 战时各 防护 通风 系统 简 介
２ １ 清洁通风 系统 ． 战争状态下 ， 室外空气 尚未污染 ， 工程 出入 口 密闭 门 ， 防护设施 随时关 闭 ， 系统直接 从工事外 采 集新 风 ， 使用后 的 空气 经排 风机 排 至室 外 的通 风 系统 称为清洁 通风系统 。 ２ ２ 滤毒通风 系统 ．
人防通风原理
人防通风原理人防通风是指在地下工程、地下建筑等封闭空间中，通过合理的通风系统，保证空气的流通和更新，以维护空气质量，确保人员的健康和安全。
通风系统的设计和运行原理对于地下空间的使用至关重要。
首先，人防通风系统的设计需要考虑空间的结构特点和人员活动情况。
地下空间通常较为封闭，空气流通受限，容易造成空气污染和氧气不足。
因此，通风系统需要合理布局通风口和排风口，以保证空气的流通和更新。
通风口应设置在地下空间的不同位置，以保证空气的均匀流通，排风口则应设置在空气污染较为集中的区域，如厕所、厨房等，及时排出污浊空气。
其次，通风系统的运行原理主要包括自然通风和机械通风两种方式。
自然通风是指利用自然气流和温度差异来实现空气流通的方式，通常通过设置通风口和排风口，利用自然气流的上升和下降来实现空气的流通和更新。
机械通风则是通过安装通风设备，如风机、排风扇等，利用机械力来推动空气的流通和更新。
根据地下空间的具体情况和需求，可以选择合适的通风方式，或者将两种方式结合起来，以达到最佳的通风效果。
此外，通风系统的运行还需要考虑空气的净化和调节。
地下空间中，空气污染和湿度较大是常见问题，因此通风系统需要配备空气净化设备和调节设备，如空气过滤器、加湿器、除湿器等，以确保通风系统输出的空气符合健康标准。
同时，通风系统还需要考虑能耗和运行成本的问题，合理选择通风设备和运行方式，以实现通风系统的高效运行。
总的来说，人防通风系统的设计和运行原理是保证地下空间空气质量和人员健康安全的关键。
通过合理的布局和设备配置，以及科学的运行方式，可以实现地下空间通风系统的高效运行，为地下空间的使用提供良好的环境条件。
因此，在地下工程和地下建筑的设计和施工中，通风系统的设计和运行原理必须得到充分重视和合理规划。
某建筑人防地下室通风排烟设计cad图纸
人防地下室的空调通风设计
人防地下室的空调通风设计人防地下室作为重要的避难场所，其内部通风与空调设计十分重要。
在战争、灾难等特殊时期，它将成为人们的临时居所，因此，保证室内空气质量和温度是至关重要的。
一、空调设计人防地下室空调设计需要考虑到室内的空气质量与室温控制。
首先，室内通风系统的设计在通风方面应避免呼吸道疾病和感染等问题的出现，应尽可能避免空气中的细菌、病毒、真菌等对人体产生不良影响。
其次，在制冷方面，要保持室内凉爽舒适，减少热量和湿度对人体造成的负担。
1.空调设备类型选择根据人防地下室建筑特点，由于地下室通风系统设计不太完善，排放空气不如地面建筑顺畅，而且冬季较冷，夏季较热等因素，对于人防地下室空调设备的选择需要考虑到制冷量、耗电量和运行效率等因素。
通常可以选择中央空调或分体式空调。
中央空调可以更均匀的温度分布和统一监控，但需要更高的建设投资和占用更大的空间。
分体式空调相对于中央空调更加的便携，具备更好的升降温速度，控制方便、耗电少，占用空间和价格更低。
2.通风系统在空调设计中，通风系统是至关重要的一部分。
它保持人防地下室内部新鲜空气运来，并排放人体呼吸所产生的二氧化碳、水蒸汽等污染物。
在通风系统的设计中，一般选择新风与排风相结合的方案。
新风是指从外界引入不同的新鲜空气，并为地下人防室提供所需的正负压力，让室内空气与外界空气更换。
排风是指将室内的废气排出到外边，与新风对应使用，使地下防空室保持整洁卫生和空气质量。
3.为人体舒适设计室内设计应该以人为中心，对于通风和空调的设计，应根据人体舒适的标准和工作、休息等活动需求设计。
对于室温，削减热量和潮湿度对人体的不良影响，可以使用自动控制的空调系统，可以保持室温恒定并且控制湿度，为人们营造一个舒适的环境。
二、排风系统1.功能排风系统用于排除人防地下室内部产生的废气、油烟、异味等有害物质，保持室内空气质量，减少人防设施内发生火灾、爆炸等灾害的概率。
2.排风量计算地下室内的废气排放量主要来自于人体排出的呼吸气体、燃气进行的烹饪和洗涤以及设备的使用等。
浅谈人防地下室的通风设计
浅谈人防地下室的通风设计陈 明(安徽现代建筑设计研究院,安徽合肥 230041)摘 要:文章介绍了人防地下室战时通风系统的通风方式、原理、系统流程以及战时转换方式,并结合工程实例介绍了人防通风设计中应注意的一些问题。
关键词:人防地下室;通风方式原理;系统流程转换;平战结合;工程实例中国分类号:T U967;T U927 文章标识码:A 文章编号:1671-4857(2004)04-0015-030 引 言随着我国经济建设的发展,特别是近年来我国人防积极向民防转轨,逐渐由单一的防空职能向防空防灾双重职能转变,人防建设不仅在北京、上海等大中城市以及沿海地区,在内地也得到了大力发展,人防设计也成为越来越多高层民用建筑设计中的一个重要组成方面。
本文就人防地下室的通风设计,浅谈其系统设计原理以及在工程实例中通风口部设备布置中的一点体会。
1 战时人防通风的方式及原理战时人防通风分为清洁式通风、滤毒式通风、隔绝式通风3种方式。
在人防地下室的主出入口和次出入口分别设置排风系统和送风系统[1,2],其系统原理如图1所示。
其中,f 1～f 6为密闭阀门。
(1)清洁式通风是在战时室外未染毒期间、空袭紧急警报拉响之前工程所进行的通风方式,目的是在战时为掩蔽人员提供所需要的新风,其送、排风系统流程为:室外新风→进风竖井→防爆波活门→扩散室→滤尘器→清洁风机→人员掩蔽区域→排风机→扩散室→防爆波活门→室外。
(2)当接到核生化武器袭击警报后,工程应立即转入隔绝式通风,目的是在室外染毒的情况下进行内部空气循环,以使掩蔽人员支持尽可能长的时间,其送、排风系统流程为:室内空气→插扳阀→滤毒风机→人员掩蔽区域。
隔绝式通风采用间歇运行,以保证工程有较长的防护时间,在隔绝通风期间,防化专业人员通过取样管或测压管取外界空气气样进行化验,查明毒剂的种类、性质及浓度,说明本滤毒器能否过滤该毒剂。
图1 战时人防送风、排风系统原理(3)当有人员急需进出工程,或者室内C O 2浓度上升到2.5%以上而使室内掩蔽人员难以忍受时,或者毒剂经门缝进入工程达到对掩蔽人员造成最低伤害的程度时,同时经证明本滤毒器能过滤毒剂且毒剂浓度较低时,才可以转入滤毒式通风。
地下室人防通风指标
地下室人防通风指标
地下室人防通风指标是用于评估地下室通风系统的性能和效果的一组指标。
以下是一些常见的地下室人防通风指标：
1. 换气次数：换气次数是指地下室内空气在一定时间内被完全替换的次数。
通常以小时为单位表示。
更高的换气次数表示地下室内空气质量更好。
2. 风速：地下室通风系统应能够提供足够的风速以确保空气的流动和混合。
通常以米/秒为单位表示。
较高的风速有助于快速排除污染物。
3. 气流分布：地下室通风系统应能够确保空气流动均匀分布，避免出现死角和局部通风不良的情况。
4. 温度和湿度控制：地下室通风系统应能够维持适宜的温度和湿度水平，以提供舒适的环境。
5. 污染物控制：地下室通风系统应能够有效控制和排除空气中的污染物，如有害气体、颗粒物等。
6. 噪音控制：地下室通风系统应能够减少噪音污染，确保室内噪音水平符合相关标准。
这些指标可以通过相关测试和评估来确定地下室通风系统的性能是否达到要求，并可以根据需要进行调整和改进。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3人防地下室通风设计概述人防地下室建筑是建筑的一种类型，是为战时居民防空需要而建造的有一定的防护能力的建筑物。
整个建筑是密闭的，其口部设计与通风设计，在战争空袭的条件下，能满足并能提供必要的生活条件，确保生命安全。
人防地下室通风设计，必须严格按《人民防空地下室设计规范》进行。
应确保战时的防护要求，满足战时与平时使用功能所必须的空气环境与工作条件。
设计中可采取平战功能转换的措施。
密闭门91-元协调一致，以减少转换工作，保证战时使用。
通风方式：平时采用自然通风或机械通风。
采用机械通风时，应能满足清洁通风、过滤通风、隔绝通风。
三种通风方式，在使用中由一种通风方式转换到另一种通风方式，是靠关闭和开启系统中某些密闭阀来达到目的。
人员掩蔽所：按防护单元划分，掩蔽所面积不大于800m2，容纳的掩蔽人员，可按每人应占掩蔽面积计算。
掩蔽面积是指供人员掩蔽使用的有效面积，不含口部房间、通道面积；不合通风给排水、供电等设备房间面积；不含厕所盥洗、洗消间的面积与建筑墙体占用面积。
一等人员掩蔽室／人，二等人员1 m2／人，防空专业队员掩蔽室3m2／人。
一等人员掩蔽所系指地、局级以上机关人员掩蔽所，二等人员掩蔽所系指一般城市居民掩蔽所。
防护通风设计设计参数1 各类工程战时人员新风量按表采用。
32 战时清洁通风的室内空气温湿度宜按表选用。
3 平时人员通风新风量标准宜按表采用。
表平时人员通风新风量标准[m3注：过渡季节采用全新风时，人员新风量不宜小于30m3/（人·h）。
4 平时使用室内空气温度和相对湿度按表选用。
注：1.冬季温度适用于集中采暖地区； 2.车库冬季温度不应低于5℃。
5 人防地下室战时隔绝防护时间，以及隔绝防护时室内CO2的容许含量，应按表采用。
人防地下室隔绝防护时间应按下式进行计算：t=1000·V·(y-y0)/(N·y1) （3-1）式中t- 隔绝防护时间，h；V- 人防地下室密闭区容积，m3；y- 人防地下室室内CO2容许含量，%（应按表采用）；y0- 隔绝防护前人防地下室室内CO2初始含量%，其值：医院急救、救护站隔绝防护前的新风量3～5 m3/（人·h），取y0=～%，y≤%；专业队人员与二等人员掩蔽室隔绝防护前的新风3～5 m3/（人·h），取y0=～%，y≤%；y1-每人呼出CO2量，L/h。
对掩蔽人员取20L/h，对工作人员取20～25L/h；N-隔绝防护时室内实际容纳人数。
6 人防地下室平时各类房间换气次数可按表。
表平时各类房间换气次数（次/h）防护通风设计要点1 清洁通风要求进风系统必须设有消波装置、粗过滤器、密闭阀门、通风机等。
2 滤毒通风要求防空地下室需保持正压30～40Pa，进风系统除清洁通风所必备的设备外，还应有过滤吸收器。
3 排风分两种情况：a 不设洗消间或简易洗消间的人防地下室，在厕所设防爆超压自动排气活门排出，其排风量按平时厕所间换气次数要求计算、选用防爆超压自动排气活门。
b 设洗消间或简易洗消间的人防地下室，在主要出入口设排风管排出，同时厕所设防爆超压自动排气活门排出。
主要出入口排风管、密闭阀门的风量，按保证最小防毒通道的换气次数要求来计算。
厕所间的防爆超压自动排气活门，按平时厕所间的换气次数要求计算风量，选用防爆超压自动排气活门的直径与数量。
4 战时主要出入口、二等人员掩蔽所的最小防毒通道保证30～40次/h的换气。
其他类型的防空地下室最小防毒通道应保证40～50次／h的换气。
当滤毒通风的计算新风量不能满足最小防毒通道的换气次数要求时，应按规定的换气次数确定其新风量。
厕所间的防爆超压自动排气活门，按平时厕所间的换气次数要求计算风量和选用防爆超压自动排气活门的直径与数量。
在战时要同时保证最小防毒通道的换气次数的超压排风量和厕所的超压排风。
如出现新风量小不能同时满足，只能在运行中调整以保证防毒通道换气。
5 隔绝通风要求与外界隔绝（即不进新风不排风），内部空气进行循环。
风机入口处设置清洁通风系统气流：1→2→31→32→5 →8→关闭密闭阀33，34；滤毒通风系统气流：1→2→33→4→34→5→8→关闭密闭阀31，32；隔绝通风系统气流为内部循环，开7→5→8→关闭密闭阀32，34。
2 平时人防地下室所需通风量与战时滤毒通风风量相差悬殊，但合用的一台手摇电动风1-12341滤毒通风系统气流：1→2→33→4→34→51→8→关密闭阀31及32，停风机5；隔绝通风系统气流：7→51→8→关密闭阀32，34，停风机5。
图防爆超压自动排风系统1-防爆波活门（门式防爆悬板活门）；2-自动排气阀；①-扩散室；②-厕所；③-排风竖井①-排风竖井；②-扩散室；③-简易洗消室；④-防毒通道注：排风气流流向说明：清洁通风的排风，由室内过道→3b→②→1→通道或①排出（关闭3a密闭阀）滤毒通风的排风，由室内→2→③→4→④→3a→②→1→通道或①（关闭3b密闭阀）3 设洗消间的排风系统如图。
2 防护通风系统中，进排风设备抗冲击波的允许压力值，可按表。
表防护通风设备抗冲击波的允许压力值（MPa）3 对扩散室的要求：扩散室可以用钢筋混凝土或厚度超过3mm的钢板制作，出风管位置于L/3处。
如图。
排风系统消波装置、密闭阀门、自动排气阀门或防爆超压自动排气活门等，设置方式按不同用途而定。
根据风量按表选用。
表密闭阀1 厕所间的防爆超压自动排气活门或自动排气阀的设置按平时厕所的换气次数所需排风量确定。
2 洗消间及防毒通道处的防爆超压自动排气阀数量，按最小防毒通道的换气量30～50次／h风量确定。
压差3O～50Pa。
手动密闭阀、短管的风量同上，其管内风速小于6m／s。
自动排气阀门与相邻的通风短管或密闭阀门应错开布置。
自动排气阀门不应设在密闭门的门扇上。
手摇电动两用风机选用应根据风管系统压力损失和电源情况选择确定。
如只供平时通风或滤毒通风，且有可靠电源时，应选择电动风机，如没有可靠的电源，应考虑手摇电动两用风机。
性能参数详见表。
表F270-1/2型电动手摇两用风机技术性能柴油发电机房通风柴油发电机房宜设单独的进排风系统，不与人防地下室合并。
如果利用其它房间的空气进行通风时，蓄电池和厕所等房间的有害气体不得排入柴油发电机房。
柴油发电机房进风、排风的风量计算：1 柴油机采用空气冷却时，按消除机房内余热计算进风量；2 当柴油机采用水冷却时，按消除室内有害气体计算所需要的进风量。
为简化计算，可按≥20m3/kWh计算进风量。
3 排风量为进风量减去燃烧空气量。
柴油机燃烧空气量，可按7m3／kWh计算。
清洁式通风时，柴油机可直接取机房内空气。
隔绝防护通风时，单独引室外空气燃烧。
吸气系统压力损失不宜超过1kPa。
表柴油发电机组散热量表排烟管散热量Q注：保温材料导热系数取λ=～[W/(m·℃)]，厚度为50mm，烟气温度400℃～300℃，室温35℃。
柴油机房余热量计算：1 柴油机采用开式水循环（水冷）时，柴油发电机组的散热量按下式计算：Q=Q1+Q2+Q3（11-2）式中：Q——柴油发电机组散热量，W；Q1——柴油机散热量，见表，W；Q2——发电机散热量，见表，W；Q3——柴油机排烟管散热量，W。
2 柴油机采用闭式水循环（即风冷）时，柴油发电机组的散热量按下式计算：Q=Q1+Q2+Q3+Q4 W（11-3）式中：Q4——柴油机汽缸冷却管散入机房内热量，W。
Q4的数值由厂家样本提供。
柴油机房的降温方式：当室内外空气温差较大时，尽量利用室外空气降温；室外空气降温不能满足时，可用其他方式对机房进行降温。
柴油机的排烟系统：柴油机的排烟口与排烟管要采用柔性连接，一般可采用带法兰的不锈钢波纹软管。
两台或两台以上机组连接时，排烟支管上要设单向阀门。
烟管在室内部分要有隔热处理，其表面温度≤60℃，排烟管出口处应设置消声装置。
柴油发电机房控制室所需的新风，一般由人防地下室或柴油发电机房进风系统供给。
由柴油发电机房供新风时，应在进风管上设密闭阀和消声器。
柴油发电机房的储油间等附属房，也要设排风。
排风管可并入发电机房排风系统。
但储油间的排风支管上要装防火阀。
工程设计实例二等人员掩蔽所，设有简易洗消间。
平时作库房用，掩蔽室有窗井采光，战时采用挡窗板完善防护密闭。
设计步骤如下：了解设计条件，明确设计标准，计算掩蔽人数，计算清洁通风，滤毒通风的新风量。
1 计算人员掩蔽面积；掩蔽面积系指供人员掩蔽使用的有效面积。
其值为人防地下室的净面积，扣除下列各部分面积：口部房间通道面积；通风、给排水、供电等专业设备房间面积；厕所、盥洗室面积。
从建筑专业发给的作业平面中，计算得该工程的总掩蔽面积为255m2。
2 二等人员掩蔽所，据规范每人占有效面积l m2（二等人员系指城市居民）。
掩蔽人数为：n=255m2/（1m2/人）=255人3 计算清洁通风新风量：根据表，清洁通风新风量5～7m3／（h·人），本工程取上限7m3／（h·人），总新风量L清=255人×7 m3／（h·人）=1785 m3／h。
4 计算滤毒通风新风量：根据表，滤毒通风新风量2～3m3／（h·人），本工程取上限3m3／（h·人），L滤＝255×3＝765m3／h校核最小防毒通道的换气次数：本工程设有简易洗消，据规范要求，二等人员掩蔽室主要出入口的最小防毒通道，保证40次／h的换气。
该项目最小防毒通道体积。
L换＝40次／h×＝500m3／h滤毒通风新风量765m3／h＞500m3／h，取765m3／h。
580Pa，电源三相380v，，两台并联。
2 过滤吸收器选用：滤毒通风新风量为765m3／h，选用500型过滤吸收器两台并联。
每台风量500 m3／h，压力损失700Pa。
3 粗过滤器选用：清洁通风量为1785 m3／h，选用LWP－（x）型金属网油浸滤尘器，详国标T521，每个风量1000 m3／h，初压力损失21Pa，两台并联。
4 消波装置选用：进风口部防爆波活门，一般由建筑专业设计选用。
暖通专业要作校核，本工程应选用门式防爆悬板活门MH1800－3，通风量1800 m3／h，v≤8m／s，抗冲击波。
排风设备选用1 主要出入口设有简易洗消间，防毒通道体积为，按40次／h换气计算，排风量为500m3／h。
2 进入简易洗消间的自动排气活门排风量为500m3／h，人防地下室战时通风按超压50Pa 计算时，参考表选用两个YF－200型。
4 排风管与密闭阀门确定：通过密闭阀和风管，直到扩散室的风量是500m3／h，风管内空气流速不大于6m／s，风管直径为D＝200mm，v=／s，密闭阀门按表11-14选用，D＝200mm，v＝／s。
