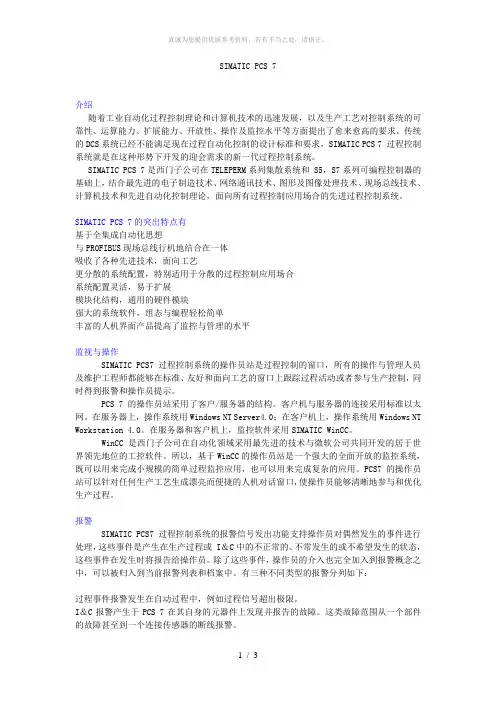

pcs7简介
SIMATIC PCS 7介绍随着工业自动化过程控制理论和计算机技术的迅速发展，以及生产工艺对控制系统的可靠性、运算能力、扩展能力、开放性、操作及监控水平等方面提出了愈来愈高的要求。
传统的DCS系统已经不能满足现在过程自动化控制的设计标准和要求，SIMATIC PCS 7 过程控制系统就是在这种形势下开发的迎会需求的新一代过程控制系统。
SIMATIC PCS 7是西门子公司在TELEPERM系列集散系统和 S5，S7系列可编程控制器的基础上，结合最先进的电子制造技术、网络通讯技术、图形及图像处理技术、现场总线技术、计算机技术和先进自动化控制理论，面向所有过程控制应用场合的先进过程控制系统。
SIMATIC PCS 7的突出特点有基于全集成自动化思想与PROFIBUS现场总线行机地结合在一体吸收了各种先进技术，面向工艺更分散的系统配置，特别适用于分散的过程控制应用场合系统配置灵活，易于扩展模块化结构，通用的硬件模块强大的系统软件，组态与编程轻松简单丰富的人机界面产品提高了监控与管理的水平监视与操作SIMATIC PCS7过程控制系统的操作员站是过程控制的窗口，所有的操作与管理人员及维护工程师都能够在标准、友好和面向工艺的窗口上跟踪过程活动或者参与生产控制，同时得到报警和操作员提示。
PCS 7的操作员站采用了客户/服务器的结构。
客户机与服务器的连接采用标准以太网。
在服务器上，操作系统用Windows NT Server4.0；在客户机上，操作系统用Windows NT Workstation 4.0。
在服务器和客户机上，监控软件采用SIMATIC WinCC。
WinCC是西门子公司在自动化领域采用最先进的技术与微软公司共同开发的居于世界领先地位的工控软件。
所以，基于WinCC的操作员站是一个强大的全面开放的监控系统，既可以用来完成小规模的简单过程监控应用，也可以用来完成复杂的应用。
PCS7的操作员站可以针对任何生产工艺生成漂亮而便捷的人机对话窗口，使操作员能够清晰地参与和优化生产过程。
如何用VB编写OPC客户端程序
Private Sub cmbBrowseFilter_Click() Select Case cmbBrowseFilter.Text Case 'OPC_FLAT' &
OPC 客户程序（VB 篇——同步） 代码如下： Option Explicit Dim WithEvents ServerObj As OPCServer Dim WithEvents GroupObj As OPCGroup Dim ItemObj As OPCItem Private Sub Command_Start_Click() Dim OutText As String On Error GoTo ErrorHandler Command_Start.Enabled = False Command_Read.Enabled = True Command_Write.Enabled = True Command_Exit.Enabled = True OutText = '连接 OPC 服务器' Set ServerObj = New OPCServer ServerObj.Connect ('XXXSERVER')'XXXSERVER 为某 OPC 服务器名称 OutText = '添加组' Set GroupObj = ServerObj.OPCGroups.Add('Group') OutText = 'Adding an Item to the group' Set ItemObj = GroupObj.OPCItems.AddItem('XXXITEM', 1) 'XXXITEM 为添加的 ITEM 名称 Exit Sub ErrorHandler: '如果出现异常，则报出错误。

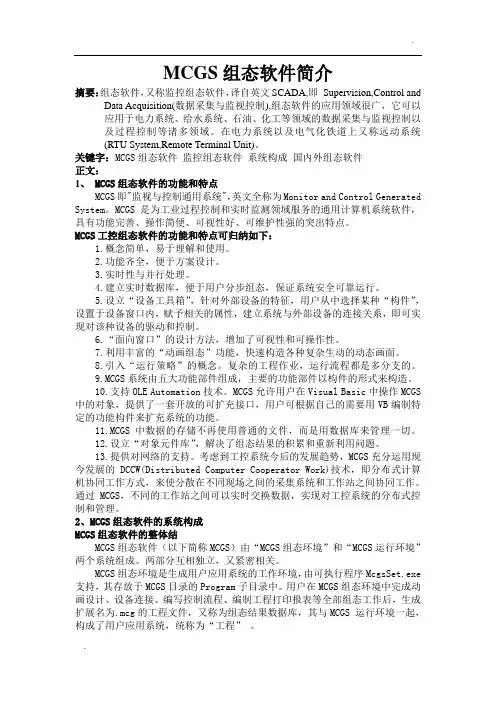

mcgs组态软件简介
MCGS组态软件简介摘要：组态软件，又称监控组态软件，译自英文SCADA,即Supervision,Control and Data Acquisition(数据采集与监视控制),组态软件的应用领域很广，它可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。
在电力系统以及电气化铁道上又称远动系统(RTU System,Remote Terminal Unit)。
关键字：MCGS组态软件监控组态软件系统构成国内外组态软件正文：1、 MCGS组态软件的功能和特点MCGS即"监视与控制通用系统"，英文全称为Monitor and Control Generated System。
MCGS是为工业过程控制和实时监测领域服务的通用计算机系统软件，具有功能完善、操作简便、可视性好、可维护性强的突出特点。
MCGS工控组态软件的功能和特点可归纳如下：1.概念简单，易于理解和使用。
2.功能齐全，便于方案设计。
3.实时性与并行处理。
4.建立实时数据库，便于用户分步组态，保证系统安全可靠运行。
5.设立“设备工具箱”，针对外部设备的特征，用户从中选择某种“构件”，设置于设备窗口内，赋予相关的属性，建立系统与外部设备的连接关系，即可实现对该种设备的驱动和控制。
6.“面向窗口”的设计方法，增加了可视性和可操作性。
7.利用丰富的“动画组态”功能，快速构造各种复杂生动的动态画面。
8.引入“运行策略”的概念。
复杂的工程作业，运行流程都是多分支的。
9.MCGS系统由五大功能部件组成，主要的功能部件以构件的形式来构造。
10.支持OLE Automation技术。
MCGS允许用户在Visual Basic中操作MCGS 中的对象，提供了一套开放的可扩充接口，用户可根据自己的需要用VB编制特定的功能构件来扩充系统的功能。
11.MCGS中数据的存储不再使用普通的文件，而是用数据库来管理一切。
关于WINCC
关于WINCC:西门子公司的工业组态控制软件SIMATIC WinCC是第一个使用最新的32位技术的过程监视系统，是世界上第一个集成的人机界面(HMl)软件系统，具有良好的开放性和灵活性,用来处理生产和过程自动化.WinCC代表Windows Control Center，即视窗控制中心，它是西门子公司与微软公司联合开发的产物，在Windows 98或NT4．0以及基于NT 核心的Windows2000/ xp/2003 操作系统下运行。
WinCC是在生产过程自动化中解决可视化和控制任务的工业技术系统。
它提供了适用于工业的图形显示、信息、归档以及报表的功能模板。
高性能的过程藕合、快速的画面更新、以及可靠的数据传送使其具有高度的实用性。
除了这些系统功能外，WinCC还提供了开放的界面用于用户解决方案。
这使得将WinCC参与复杂、广泛的自动控制解决方案成为可能。
从面市伊始，用户就对SIMATIC WinCC印象深刻。
一方面，是其高水平的创新，它使用户在早期就认识到即将到来的发展趋势并予以实现；另一方面，是其基于标准的长期产品策略，可确保用户的投资利益。
凭籍这种战略思想，WinCC，这一运行于Microsoft Windows 2000和XP下的Windows控制中心，已发展成为欧洲市场中的领导者，乃至业界遵循的标准。
如果你想使设备和机器最化运行，如果你想最大程度地提高工厂的可用性和生产效率，WinCC当是上乘之选。
突出的优点：通用的应用程序，适合所有工业领域的解决方案；多语言支持，全球通用；可以集成到所有自动化解决方案内；内置所有操作和管理功能，可简单、有效地进行组态；可基于Web持续延展，采用开放性标准，集成简便；集成的Historian 系统作为IT 和商务集成的平台；可用选件和附加件进行扩展；“全集成自动化” 的组成部分，适用于所有工业和技术领域的解决方案。
WinCC集生产自动化和过程自动化于一体，实现了相互之间的整合，这在大量应用和各种工业领域的应用实例中业已证明，包括：汽车工业、化工和制药行业、印刷行业、能源供应和分配、贸易和服务行业、塑料和橡胶行业、机械和设备成套工程、金属加工业、食品、饮料和烟草行业、造纸和纸品加工、钢铁行业、运输行业、水处理和污水净化。
组态监控
监控组态软件不仅有监控和数据采集(SCADA)功能，而且有组态、开发和开放功能。
监控组态软件是伴随着计算机技术、DCS和PLC等工业控制技术的突飞猛进而发展起来的。
随着个人计算机(PC)的普及和开放系统的推广，基于PC的监控组态软件在工业控制领域不断发展壮大。
监控组态软件广泛运用于工业、农业、楼宇和办公等领域的自动化系统。
随着计算机硬件和软件技术的发展，自动化产品呈现出小型化、网络化、PC化、开放式和低成本的发展趋势，并逐渐形成了各种标准的硬件、软件和网络结构系统。
监控组态软件已经成为其中的桥梁和纽带，是自动化系统集成中不可缺少的关键组成部分。
西门子公司的W1nCC 是WlndowsControIConter(视窗控制中心)的简称。
它集成了SCADA、组态、脚本(Script)语言和OPC等先进技术，为用户提供了Windows操作系统(W1ndows 2000或XP)环境下使用各种通用软件的功能。
WinCC继承了西门子公司的全集成自动化(TIA)产品的技术先进和无缝集成的特点。
WinCC运行于个人计算机环境，可以与多种自动化设备及控制软件集成，具有丰富的设置项目、可视窗口和菜单选项，使用方式灵活，功能齐全。
用户在其友好的界面下进行组态、编程和数据管理，可形成所需的操作画面、监视画面、控制画面、报警画面、实时趋势曲线、历史趋势曲线和打印报表等。
它为操作者提供了图文并茂、形象直观的操作环境，不仅缩短了软件设计周期，而且提高了工作效率。
WinCC的另一个特点在于其整体开放性，它可以方便地与各种软件和用户程序组合在一起，建立友好的人机界面，满足实际需要。
用户也可将WinCC作为系统扩展的基础，通过开放式接口，开发其自身需要的应用系统。
WinCC因其具有独特的设计思想而具有广阔的应用前景。
借助于模块化的设计，能以灵活的方式对其加以扩展。
它不仅能用于单用户系统，而且能构成多用户系统，甚至包括多个服务器和客户机在内的分布式系统。
毕业设计(论文)-基于组态软件的PLC仿真实验平台设计
摘要可编程控制器(PLC)是工业控制领域的重要装置，随着工业自动化技术的不断发展，其应用范围也在不断拓展。
对于培养专业工程技术方面人才的高校来说，PLC的教学显得尤为重要。
本文的设计正是在基于改进PLC实验教学装置、提高实验教学质量的目的提出来的。
本文就当前高校PLC教学实验的现状和其中存在的问题提出了可行的方案—基于组态软件的PLC实验教学系统。
论文的开始分析了现阶段PLC教学系统存在的一些弊端，接着介绍一些常见的PLC以及组态软件，简述它们的发展史，然后是基于组态软件仿真平台的实验原理。
本文使用的西门子S7-200PLC和WinCC(Windows Control Center)来讲述平台的设计。
最后通过几个简单的仿真实验，详细论述了该实验基于S7-200系列PLC和WinCC组态软件的实现方案，并建立了PLC仿真实验平台教学系统。
教学仿真系统不仅可验证PLC的控制程序的正确与否，还可直观逼真地显示PLC 动态控制过程，加深对PLC 实验的兴趣和理解，提高PLC课程的理论学习水平。
基于组态软件的PLC实验教学系统的建成，解决了高校开展PLC实验课程难的问题，较好的满足了高校PLC课程教学实验的要求。
关键词：实验教学，可编程控制器，组态软件，仿真ABSTRACTProgrammable Logic Controller (PLC) is an important field of industrial control devices. With the continuous development of industrial automation technology, it is also expanding its range of applications. To colleges and universities which cultivate talents of professional engineers, PLC teaching is particularly important. This paper is brought up based on the purpose of improving PLC experimental teaching device and the quality of experiment teaching.This paper analyzed the current condition of domestic PLC experimental teaching at present and summarized the existing problems of experimental teaching equipment in many universities, then propounded a new PLC experiment system based on industrial monitoring configuration software which is in combination of the base of previous studies.The beginning of the paper analyzed the drawbacks existed in present teaching system of PLC, then introduce some common PLC and configuration software. A brief description of their development history, and is based on the principle of the simulation platform of the configuration software .In this paper, using the Siemens S7-200 PLC and WinCC (Windows Control Center) to tell the platform design. Finally through a few simple simulation experiment, the experiment is discussed based on S7-200 series PLC and WinCC configuration software implementation scheme, and the PLC experiment teaching system is established.Teaching simulation system can not only verify the PLC control program is correct or not，also can realistically according to dynamic control process of PLC, deepen the interest and understanding of the PLC experiment and raise the level of theoretical study of PLC course. Of the PLC experiment teaching system based on configuration software is built, solved the problem of the colleges and universities to carry out the PLC experiment course is difficult, better meet the requirements of the PLC course teaching experiment.Key words: Experiment Teaching，PLC ，Configuration Software，Simulation1 绪论 (1)1.1课题研究的目的和意义 (1)1.2 国内外研究情况 (2)1.3 课题研究的主要内容及章节安排 (3)1.3.1 课题研究的主要内容 (3)1.3.2 论文内容安排 (3)2 课题相关技术介绍 (4)2.1 PLC (4)2.1.1 PLC的基本概念 (4)2.1.2 PLC的基本工作原理 (6)2.2 组态软件 (7)2.2.1 组态软件的基本概念 (7)2.2.2 组态软件的功能 (7)2.2.4 组态软件的特点 (11)2.3 仿真平台技术 (11)3 实验系统的构成及通信 (13)3.1 实验系统的构成 (13)3.2 OPC服务器的建立 (13)3.2.1 通信接口的设置 (13)3.2.2 OPC服务器的建立 (13)3.3基于WinCC的S7-200实验平台系统开发 (14)4 基于组态软件的PLC实验平台仿真实验 (15)4.1 刀具库选刀实验 (15)4.1.1 编写PLC程序 (15)4.1.2 组态画面 (16)4.1.3 对画面添加动态 (17)4.1.4 激活WinCC并运行PLC测试组态画面 (18)4.2 反应罐自动控制系统 (20)4.2.1 编写PLC程序 (20)4.2.2 组态画面及动态的添加 (23)4.2.3 组态画面的测试 (25)4.3 搬运机械手监控系统 (27)4.3.1 编写PLC控制程序 (27)4.3.2 组态画面及动态画面添加 (31)4.3.3 激活WinCC并运行PLC测试组态画面 (33)总结与展望 (34)参考文献 (35)致谢 .......................................................................................................... 错误！未定义书签。
WinCC的系统基本功能
一、WinCC系统介绍1、简介WinCC（Windows Control Center）视窗控制中心，是西门子TIA（全集成自动化）架构中基于PC的HMI/SCADA软件系统。
HMI（Human Machine Interface）人机界面；SCADA （Supervisory Control And Data Acquisition）监视控制与数据采集。
SCADA系统是以计算机为基础的生产过程控制与调度自动化系统。
它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等功能。
WinCC在设计上，秉承西门子博大精深的企业文化理念，是世界上性能最全面，技术最先进，系统最开放的SCADA系统之一。
WinCC除了具备SCADA系统最基本功能外，还有众多的选件和附加软件，适用于各种行业的各种应用。
2、WinCC系统基本功能WinCC作为最先进的SCADA系统，具备SCADA系统基本的功能：如图1-1，画面系统，归档系统，消息系统，报表系统，用户管理，脚本，过程通讯，开放的接口等等。
图1-1 SCADA系统基本功能画面系统，如图1-2：具有丰富的图库；面板（faceplate）技术；自适应屏幕尺寸；多语言；多画面层次；画中画功能；图1-2 画面系统过程通讯，如图1-3：SIMATIC S7，S5/505（MPI，Profibus，Ethernet…）；开放通道（Profibus DP，FMS）；与第三方设备通过OPC通讯；图1-3 过程通讯归档系统：数据存储于MS SQL Server数据库中；数据可进行压缩归档；数据可通过表格或趋势显示，如图1-4；数据可导出成CSV格式；图1-4 变量归档趋势控件消息系统：数据存储于SQL Server数据库中；多种消息类别和优先级；消息可包含自定义文本和过程值；消息在报警视图控件显示，如图1-5；图1-5 消息控件报表系统，如图1-6：可组态的布局；时间或事件驱动的报表打印；可对组态数据，运行数据，历史数据和外部数据生成报表；图1-6 报表系统用户管理，如图1-7：自由组态的用户组和管理权限；全厂范围的用户管理（可扩展到web应用）；可集成微软用户管理功能（需选件SIMATIC LOGON）；图1-7 用户管理脚本：支持VB脚本和C脚本，可用来操作对象和背景功能；VB脚本主要操控WinCC对象/功能，Office应用，数据库等；C脚本可主要操控WinCC对象/功能；通过API函数操作Windows功能；访问WinCC的组态和运行系统等；可使用VBA对画面，变量，归档，消息，文本列表等实现编程组态自动化；。
基于OPC技术实现Wincc归档数据的Excel报表自动生成
基于OPC技术实现Wincc归档数据的Excel报表自动生成任子强【摘要】本文首先介绍了生产现场遇到的报表需求及传统解决方案的局限性,进而提出了利用OPC通讯实现通过微软Excel方式展示西门子归档变量的解决办法及具体实施步骤,最后总结了该种报表的实际使用情况.【期刊名称】《电子制作》【年(卷),期】2015(000)022【总页数】2页(P22-23)【关键词】OPC;EXCEL;报表;WinCC;VBA【作者】任子强【作者单位】河北钢铁集团宣钢公司计控中心信息开发维护检修站张家口宣化075100【正文语种】中文目前在我单位自动化项目中,西门子S7系列PLC及其配套上位机组态软件WinCC 使用非常广泛。
但是WinCC中的报表格式设计不够灵活方便，功能不能适用于所有的工程项目需求，并且WinCC按使用变量点数销售，使用成本高。
相比之下，办公软件Office Excel却有着非常强大的制表功能。
为了满足现场对生产报表的个性化格式功能要求，我们决定采用Excel实现对WinCC归档数据进行报表开发。
2.1 OPC的概念OPC（OLE for Process Control）,是在工业控制和生产自动化领域中使用的硬件和软件的接口标准，它的制定是通过提供一套标准的OLE/COM接口完成的,采用客户/服务器的模式。
2.2 OPC的意义在传统的控制系统中，针对同一个硬件设备，每个应用软件都要根据自己的需求开发一套专用的接口函数，这给用户和软件开发商带来了巨大的工作负担。
系统集成商和开发商急需一种高效、可靠、开放、可互操作的的设备驱动程序。
在这种情况下，OPC标准应运而生。
2.3 OPC接口与对象OPC服务器支持两种类型的访问接口，它们分别为不同的编程语言环境提供访问机制。
这两种接口是：自动化接口（Automation interface）、自定义接口（Custom interface）。
自动化接口是为基于脚本编程语言而定义的标准接口，可以使用Visual Basic、Delphi、Power Builder等编程语言开发OPC服务器的客户应用。
第一章 WinCC概述
... Server 6 ...
多用户组态， 多用户组态，服务 器和客户机
Client
Client
Server / R.Server
管理级别和生产级别
Client
Client
Serve r
局域网 过程监督级别和生产管理级别
SIMATIC NET
单用户组态， 单用户组态， PC 和 OP
自动控制级别
MPI (S5没有 没有) 没有 S5/S7 S5/S7 S505 S5 S7 S505S5/S7
Complete 65,536
Power Tags
运行版
65,536
Power Pack (8000)
Runtime 65,536
Power Tags
65,536 Power Pack (8000) 8,000 Power Pack (1024) 1024 Power Pack (256) wer ack
青岛大学自动化工程学院
2008.8
组态软件及其应用
WinCC集成了SCADA、组态、脚本(Script)语言和 WinCC集成了SCADA、组态、脚本(Script)语言和 集成了SCADA (Script) OPC等先进技术 为用户提供了Windows 等先进技术， Windows操作系统 OPC等先进技术，为用户提供了Windows操作系统 2000或XP)环境下使用各种通用软件的 (Windows 2000或XP)环境下使用各种通用软件的 功能，它继承了西门子公司的全集成自动化(TIA) 功能，它继承了西门子公司的全集成自动化(TIA) 产品的技术先进和无缝集成的特点。 产品的技术先进和无缝集成的特点。
Industrial Ethernet / Fast Ethernet OS ET 200M Ex-I/O HART
深入浅出wincc(1)
深入浅出WinCC简介WinCC，全称为WinCC (Windows Control Center)，是西门子（SIEMENS）公司推出的一款工控系统中的监控与数据采集软件。
它是一种基于Windows操作系统的人机界面软件，可以与PLC（Programmable Logical Controller，可编程逻辑控制器）或者DCS（Distributed Control System，分布式控制系统）等进行集成，用于实时的监控、数据采集和操作HMI （Human-Machine Interface，人机界面）来实现工控系统中的控制和监控。
WinCC主要用于工业自动化环境中，通过图形化界面展示生产过程中的实时状态信息，帮助操作员及时了解生产过程的情况，并通过预设报警和异常处理功能来提醒和应对可能出现的问题。
在工厂生产过程中，WinCC还可以通过数据采集功能将实时数据上传到数据库，以便用于生成报表和数据分析。
功能特点1. 多种通信协议支持WinCC支持多种通信协议，可以与各类PLC或DCS进行数据通信。
常见的通信协议包括：OPC（OLE for Process Control，用于工业自动化的标准化接口）、S7通信、MODBUS、Profibus等。
通过这些通信协议，WinCC可以与工控系统中的各个设备进行数据交互，实现监控与控制的功能。
2. 丰富的数据展示方式WinCC提供多种数据展示方式，包括实时曲线图、报表、趋势图等。
操作员可以通过这些图表清晰地了解当前生产过程的数据情况，从而进行及时的调整和决策。
3. 强大的报警与异常处理功能WinCC可以预设报警条件，并在监控过程中实时监测数据。
一旦出现异常情况，WinCC会立即发出警报并显示相应的报警信息，帮助操作员快速发现和解决问题。
4. 灵活的用户界面设计WinCC提供丰富的图形化界面设计工具，可以灵活地设计人机界面。
操作员可以通过拖拽、设置按钮、指示灯和文本框等元素来创建自己需要的界面，使界面更符合个性化需求。
Excel作为OPC客户端在工业数据采集中的应用
Excel作为OPC客户端在工业数据采集中的应用作者：亓鹏飞王兆远刘浩来源：《中国新技术新产品》2011年第14期摘要：基于OPC数据存取技术，通过excel采用VBA编程从现场控制层实时的获取工艺生产过程数据，为生产管理提供可靠的数据依据。
关键词：Ｅxcel；客户端；数据采集中图分类号：TU992.03+2 文献标识码：A1 引言在烧结生产中，工艺师对于产品以及原料的的化学成分及其物理特性的掌握和控制，决定了最终产品的质量，因此烧结生产中对于数据的采集和汇总至关重要。
某烧结厂利用OPC接口技术实现了Siemens Wincc组态软件与其他应用程序之间动态数据的交换，各级管理网从控制网上实时地获取工艺生产过程数据，并对数据信息进行分析、加工，最终生成和打印各种形式的报表，指导生产高效有序的进行。
利用PC机丰富的软件资源扩充了工控软件的功能，提高了软件开发的灵活性，并且降低了成本，特别是给出了基于OPC的自动化接口和COM接口的客户端软件开发的实现方法，为企业生产管理信息化打下了基础。
2 应用方式OPC（OLE for Process Control）是Microsoft 公司的对象链接和嵌入OLE/COM 技术在过程控制方面的应用，为工业控制领域提供了标准的数据访问机制。
OPC 作为硬件和软件之间的一个中间件，解决了异种设备之间通讯难的问题，为工业数据通讯提供了一种标准。
OPC规范包括了自动化应用中使用的一整套的接口、属性和方法的标准，该技术完全支持分布式应用和异构环境下应用程序之间软件的无缝继承和互操作性。
它使设备层、自动化层以及信息层之间的协同工作成为可能，并且提供了工业自动化应用的统一数据传输平台，使异构系统之间的数据交换更为方便，是实现控制系统开放性的关键技术。
WinCC是西门子公司在自动化领域采用最先进的技术与微软公司在共同开发的居于世界领先地位的工控软件，是一个功能强大的全面开放的监控系统，既可以用来完成小规模的简单的过程监控应用，也可以用来完成复杂的应用。
(OA自动化)WinCC是西门子公司在自动化领域采用最先进的技术与微软公司在共同开发
WinCC是西门子公司在自动化领域采用最先进的技术与微软公司在共同开发的居于世界领先地位的工控软件。
WinCC即WINDOWS CONTROL CENTER（视窗控制中心）。
WinCC是一个功能强大的全面开放的监控系统，既可以用来完成小规模的简单的过程监控应用，也可以用来完成复杂的应用。
在任何情况下WinCC都可以生成漂亮而便捷的人机对话接口，使操作员能够清晰地管理和优化生产过程。
它集成的OPC(OLE for process control)服务器使得过程数据可由其它应用程序(OPC客户机)访问。
WinCC在安装时提供了OPC的客户端控件: Siemens OPC DAAutomation2.0( SOPCDAAuto.dll), 在WINCC的帮助中，有Siemens OPC DAAutomation 2.0使用的简略帮助，但说得不很详细，我在使用VB6.0开发WinCC的OPC客户机中碰到不少问题，现一并写出来，与大家共享。
希望起到抛砖引玉，举一反三的作用。
一、开发实例背景：我厂包装机BE电气改造后，由原来了单片机、直流调试板、温度控制板等控制改为带有通讯端口PLC、变频器、温控仪等控制，上位机监控软件为WinCC。
在控制系统中，变频器、温控仪的控制信号通过串口、OPC客户机接入上位机WinCC，报警信号接入PLC。
其硬件组态结构如图一OPC开发要求：①通过WinCC建立内部变量Tag(1)，Tag(2)，Tag(3),Tag(4)……；在视图窗口建立相应了I/O输入输出域。
通过更改WinCC 中I/O域的值，来设定或更改变频器、温控仪等的参数。
②通过VB开发了串口驱动程序，读取变频器、温控仪等的参数，通过OPC控件把值传递给WinCC中的I/O域。
二、VB6开发WinCC的OPC客户机具体步骤：1、打开VB6，建立如图二窗体：其中，文本框组Text4.text为写入WinCC内部变量名称；文本框组Text5.text为显示相应了WinCC内部变量值；文本框组Text8.text为写入期望了WinCC内部变量值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WinCC是西门子公司在自动化领域采用最先进的技术与微软公司在共同开发的居于世界领先地位的工控软件。
WinCC即WINDOWS CONTROL CENTER（视窗控制中心）。
WinCC是一个功能强大的全面开放的监控系统，既可以用来完成小规模的简单的过程监控应用，也可以用来完成复杂的应用。
在任何情况下WinCC都可以生成漂亮而便捷的人机对话接口，使操作员能够清晰地管理和优化生产过程。
它集成的OPC(OLE for process control)服务器使得过程数据可由其它应用程序(OPC客户机)访问。
WinCC在安装时提供了OPC的客户端控件: Siemens OPC DAAutomation2.0( SOPCDAAuto.dll), 在WINCC的帮助中，有Siemens OPC DAAutomation 2.0使用的简略帮助，但说得不很详细，我在使用VB6.0开发WinCC的OPC客户机中碰到不少问题，现一并写出来，与大家共享。
希望起到抛砖引玉，举一反三的作用。
一、开发实例背景：我厂包装机BE电气改造后，由原来了单片机、直流调试板、温度控制板等控制改为带有通讯端口PLC、变频器、温控仪等控制，上位机监控软件为WinCC。
在控制系统中，变频器、温控仪的控制信号通过串口、OPC客户机接入上位机WinCC，报警信号接入PLC。
其硬件组态结构如图一OPC开发要求：①通过WinCC建立内部变量Tag(1)，Tag(2)，Tag(3),Tag(4)……；在视图窗口建立相应了I/O输入输出域。
通过更改WinCC 中I/O域的值，来设定或更改变频器、温控仪等的参数。
②通过VB开发了串口驱动程序，读取变频器、温控仪等的参数，通过OPC控件把值传递给WinCC中的I/O域。
二、VB6开发WinCC的OPC客户机具体步骤：1、打开VB6，建立如图二窗体：其中，文本框组Text4.text为写入WinCC内部变量名称；文本框组Text5.text为显示相应了WinCC内部变量值；文本框组Text8.text为写入期望了WinCC内部变量值。
单选框为OPC连接成功标志。
3个命令按钮分别为“连接”，“断开”，“退出”。
2、OPC的连接先在工具栏中“工程\引用”将近 Siemens OPC DAAutomation 2.0加入，然后开始定义全局变量。
在本程序中，我使用了一个OPC组进行OPC访问，所以定义了全局变量。
我们要首先定义OPC服务类型与计算机结点名。
定义OPC组与OPC标签组。
并定义OPC的标签数组与值数，注意，值数组一定要设为Variant。
Option ExplicitOption Base 1 ‘这数组必须由1开始，不能由0开始Const ServerName = "OPCServer.WinCC" OPC的类型Dim NodeName As String 结点名，即计算机名Dim WithEvents MyOPCServer As OPCServer OPC服务Dim WithEvents MyOPCGroup As OPCGroup OPC组Dim MyOPCGroupColl As OPCGroupsDim MyOPCItemColl As OPCItems OPC标签组Dim MyOPCItems As OPCItemsDim MyOPCItem As OPCItemDim ClientHandles(1) As Long 句柄Dim ServerHandles() As LongDim Errors() As LongDim ItemIDs(4) As String 记录OPC的标签Dim ItemIDsValue(4) As Variant 存放OPC的值Dim GroupName As Variant在定义所有变量后，我们就要进行OPC连接了，要进行OPC连接之前,先要配置要访问的OPC标签名（即WinCC内部变量名），我们ItemIDs中加入相应的标签名，注意：这数组必须由1开始，不能由0开始。
配置好标签后就要进行OPC连接了。
如下面子程序：① ClientHandles1先配置名柄索引，这将在读取OPC标签的值时可要用到。
②生成OPC对象，③ 进行OPC标签连接此,OPC连接就成功了，我们可以对OPC进行读与写的操作了。
Private Sub Command1_Click()Dim ii As IntegerDim ClientHandles1(4) As LongFor ii = 1 To 4ClientHandles1(ii) = iiItemIDs(ii) = Text4(ii).Text 指明WinCC内部变量名称Next iiOn Error GoTo ErrorHandlerGroupName = "MyGroup"NodeName = Text1.Text 结点名，即计算机名Set MyOPCServer = New OPCServerMyOPCServer.Connect ServerName, NodeNameSet MyOPCGroupColl = MyOPCServer.OPCGroupsMyOPCGroupColl.DefaultGroupIsActive = TrueSet MyOPCGroup = MyOPCGroupColl.Add(GroupName)Set MyOPCItemColl = MyOPCGroup.OPCItemsFor ii = 1 To 4ClientHandles1(ii) = iiItemIDs(ii) = Text4(ii).TextMyOPCItemColl.AddItems 4, ItemIDs, ClientHandles1, ServerHandles, Errors 初始化OCP连接Next iiMyOPCGroup.IsSubscribed = TrueOption1.Value = True 连接成功标志Exit SubErrorHandler:MsgBox "Error: " & Err.Description, vbCritical, "ERROR" 连接发生错误End Sub3、OPC的标签读写对OPC标签的读可以通过ItemIDsValue(4)组的DataChange事件来读取。
该事件有多个参数：其中NumItems是指标签改变值的个数，ClientHandles是改变值的标签索引，ItemValues为改变值的数据，具体的意思是ClientHandles （ii）的值是其对应的标签数组的索引，其所指的OPC标签的值在ItemValues(ii)中。
一般来说，刚连接上时，该事件会把全部所要求访问的OPC标签值全部读取过来（顺序不一，要通过ClientHandles索引），此后只有数据发生变化时才会触发该事件。
也只会传输发生了变化的数据，没有变化的数据不会出现在本事件的ItemValues中。
读取Private Sub MyOPCGroup_DataChange(ByVal TransactionID As Long, ByVal NumItems As Long, ClientHandles() As Long, ItemValues() As Variant, Qualities() As Long, TimeStamps() As Date)Dim ii As LongFor ii = 1 To 4ItemIDsValue(ClientHandles(ii)) = ItemValues(ii) 对改变的值读入本数组Text5(ClientHandles(ii)).Text = ItemIDsValue(ClientHandles(ii))Next iiEnd Sub写入Private Sub Text8_Change(Index As Integer)Dim valuess(4) As VariantDim ii As LongFor ii = 1 To 4valuess(ii) = Text8(ii).TextMyOPCGroup.SyncWrite 4, ServerHandles, valuess, ErrorsNextEnd Sub对OPC的写可以有同步与异步之分，对于大量的数据传输，异步是更佳的选择，但对少量的数据传输，同步表现得更好。
4、OPC连接断开。
OPC客户端连接后要占用服务器资源，所以如果不需要使用OPC时，必须进行OPC连接断开。
断开的程序相当简单，释放资源即可。
如下：Private Sub Command2_Click()On Error Resume NextMyOPCGroupColl.RemoveAll ----------- 释放组和服务器对象MyOPCServer.Disconnect----------- 与服务器断开连接并且清除Set MyOPCItemColl = NothingSet MyOPCGroup = NothingSet MyOPCGroupColl = NothingSet MyOPCServer = NothingOption1.Value = False 连接成功标志End Sub至此,用VB 6.0开发WinCC的OPC客户机开发完毕。
三、测试运行在使用中，通过串口读取过来了值（例如温控器的实际温度）可以赋给VB 的变量（例如Text8(0).text）。
通过Private Sub Text8_Change(Index As Integer)函数，当串口读取了值有变化时，在WinCC组态界面中实际值I/O域中，就可以看到其实际值了（Tag(1)）。
也可通过WinCC的组态界面对设定值I/O域中进行参数设定，通过上述程序的Private Sub MyOPCGroup_DataChange (ByVal TransactionID As Long, ByVal NumItems As Long, ClientHandles() As Long, ItemValues() As Variant, Qualities() As Long, TimeStamps() As Date)函数，把WinCC的设定值(Tag(2))赋给VB的变量（例如Text8(1). text），再通过串口通讯把值写入（例如温控器的设定值）。
程序运行图三，OPC与WinCC通讯测试图三，OPC与WinCC通讯测试测试运行结果如图三。
