钢管直径DN、NB、OD的区别钢管公称外径表示方法对照表

管径公制及英制的对照表

管径公制及英制的对照表
公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

1. 以公制(mm)为基准，称 DN (metric unit)公制单位
2. 以英制(inch)为基准，称NB(inch unit)英寸单位
3. DN (nominal diameter公称内径)，NB (nominal bore公称内径)，OD (outside diameter外径)
英制管径和公制管径的换算方法
一、管的直径指的是管的内径。

由于壁厚不一样，如4分管外径有多种。

4分、6分、1寸是英制说法。

4分管1\2"---管径12.5mm6分管3\4"---管径19mm1吋管1"---管
径25.4mm
二、换算方法：
1. 4分管是G1/2英寸的俗称。

2.
工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15 mm。

三、水管的4分、6分、1寸等指的是内径，大约15mm、20mm，25mm；8分为一寸，所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格。

管径公制及英制对照表
1英寸=8英分=25.4mm，4分=12.7mm=半寸，6分=19.05mm=3/4寸。

精品文档word文档可以编辑！谢谢下载！。

管径公制及英制的对照表

管径公制及英制的对照表
公称直径(nominal diameter),又称平均外径（mean outside diameter)。

这是缘自金属管的管璧很薄,管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

因为单位有公制(mm）及英制（inch）的区分,所以有下列的称呼方法.
1. 以公制（mm）为基准，称 DN (metric unit）公制单位
2. 以英制(inch）为基准,称NB(inch unit)英寸单位
3。

DN (nominal diameter公称内径）,NB (nominal bore公称内径），OD (outside diameter外径)
英制管径和公制管径的换算方法
一、管的直径指的是管的内径.由于壁厚不一样，如4分管外径有多种。

4分、6分、1寸是英制说法.4分管1\2”——-管径12.5mm6分管3\4”-—-管径19mm1吋管1"——-管径25.4mm
二、换算方法:
1. 4分管是G1/2英寸的俗称.
2. 工程上管子的公称尺寸表示它的内径,这里表示内径1/2英寸,在公制管中圆整为15mm.
三、水管的4分、6分、1寸等指的是内径，大约15mm、20mm，25mm；8分为一寸,所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格。

管径公制及英制对照表
1英寸=8英分=25.4mm,4分=12.7mm=半寸,6分=19。

05mm=3/4寸。

管径公制及英制的对照表

管径公制及英制的对照表
公称直径(nominal diameter) ，又称平均外径(mean outside diameter) 。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

1. 以公制(mm)为基准，称DN (metric unit) 公制单位
2. 以英制(inch)为基准，称NB(inch unit) 英寸单位
3. DN (nominal diameter 公称内径)，NB (nominal bore 公称内径)，OD
(outside diameter 外径)
英制管径和公制管径的换算方法
一、管的直径指的是管的内径。

由于壁厚不一样，如4 分管外径有多种。

4 分、6分、1寸是英制说法。

4分管1\2"---管径分管3\4"---管径19mm寸管1"--- 管径
二、换算方法：
1.4分管是G1/2英寸的俗称。

2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2 英寸，在公制管中圆整为15mm。

三、水管的4分、6分、1寸等指的是内径，大约15mm 20mm 25mr p 8分为一寸，所以4分、6分管又称为1/2、3/4 ；20mn对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4 分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格。

管径公制及英制对照表。

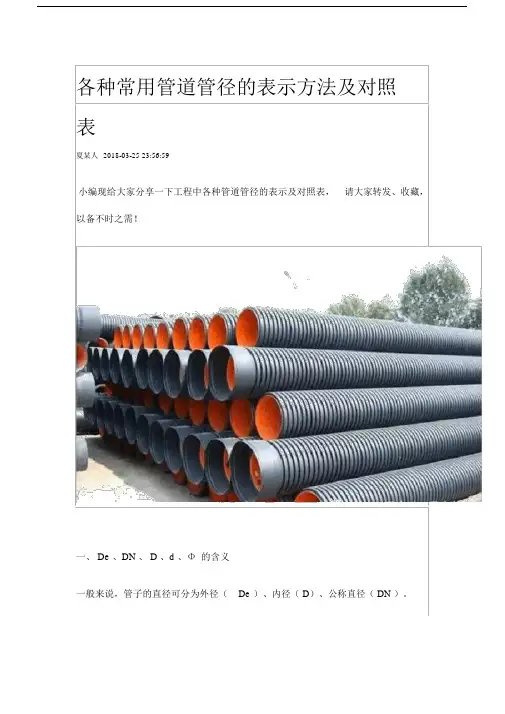

各种常用管道管径的表示方法及对照表.doc

各种常用管道管径的表示方法及对照表夏某人2018-03-25 23:56:59小编现给大家分享一下工程中各种管道管径的表示及对照表，请大家转发、收藏，以备不时之需！一、 De 、DN 、 D 、d 、Φ 的含义一般来说，管子的直径可分为外径（De ）、内径（ D）、公称直径（ DN ）。

1、DN 是指管道的公称直径，是外径与内径的平均值。

DN 的值 =De 的值﹣ 0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC ）管等管材，应标注公称直径“ DN ”（如 DN15 、DN50 ）;2、De 主要是指管道外径， PPR、PE 管、聚丙烯管外径，一般采用De 标注的，均需要标注成外径x 壁厚的形式，例 De25 x 3;3、D 一般指管道内径 ;4、d 混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径 d 表示（如 d230 、 d380 等） ;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如φ25 x 3 ，表示外径 25mm ，壁厚为 3mm 的管材。

对无缝钢管或有色金属管道，应标注“外径x 壁厚”。

例如φ 108 x 4 ，φ可省略。

中国、 ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径x 壁厚。

例如φ 60.5 x 3.8;6、DN 为 Nominal diameter意思是公称直径;7、De 为 external diameter意思是外径;8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg 是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“ DN ”（如 DN15 、DN50 ）；在涉及壁厚的情况下也可以使用De 来标注；拿镀锌焊接钢管为例，用DN 、De 两种标注方法如下： DN20 De25 x2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 x 壁厚表示（如 De108 x 4 、De159 x 4.5等）；对无缝钢管或有色金属管道，应标注“外径x 壁厚”。

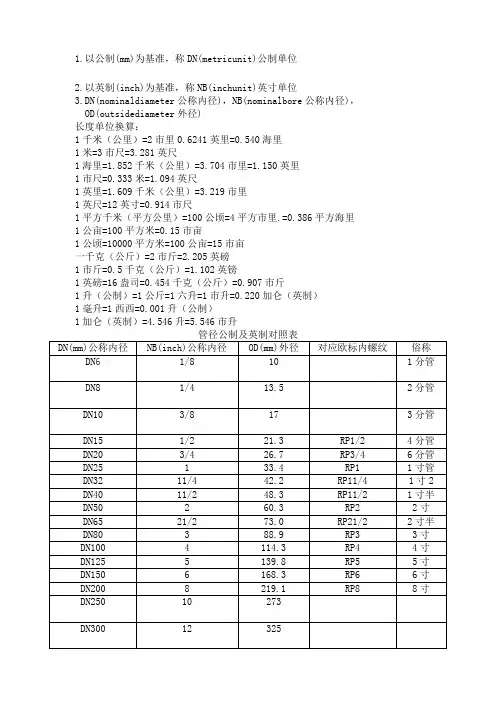

管径公制英制对照表及常用尺寸转换

1.以公制(mm)为基准，称DN(metricunit)公制单位
2.以英制(inch)为基准，称NB(inchunit)英寸单位
3.DN(nominaldiameter公称内径)，NB(nominalbore公称内径)，OD(outsidediameter外径)
长度单位换算：
1千米（公里）=2市里0.6241英里=0.540海里
1米=3市尺=3.281英尺
1海里=1.852千米（公里）=3.704市里=1.150英里
1市尺=0.333米=1.094英尺
1英里=1.609千米（公里）=3.219市里
1英尺=12英寸=0.914市尺
1平方千米（平方公里）=100公顷=4平方市里.=0.386平方海里1公亩=100平方米=0.15市亩
1公顷=10000平方米=100公亩=15市亩
一千克（公斤）=2市斤=2.205英磅
1市斤=0.5千克（公斤）=1.102英镑
1英磅=16盎司=0.454千克（公斤）=0.907市斤
1升（公制）=1公斤=1六升=1市升=0.220加仑（英制）
1毫升=1西西=0.001升（公制）
1加仑（英制）=4.546升=5.546市升
1英寸=8英分=25.4mm，4分=12.7mm=半寸，6分=19.05mm=3/4寸。

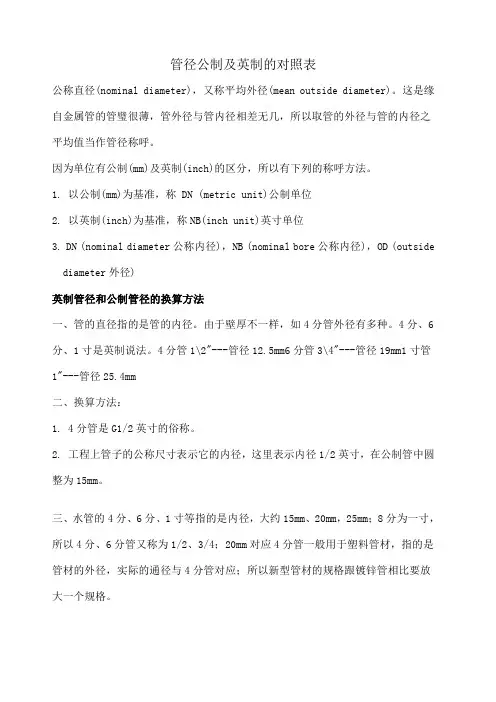

管径公制及英制的对照表

管径公制及英制的对照表
公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

1. 以公制(mm)为基准，称 DN (metric unit)公制单位
2. 以英制(inch)为基准，称NB(inch unit)英寸单位
3. DN (nominal diameter公称内径)，NB (nominal bore公称内径)，OD (outside
diameter外径)
英制管径和公制管径的换算方法
一、管的直径指的是管的内径。

由于壁厚不一样，如4分管外径有多种。

4分、6分、1寸是英制说法。

4分管1\2"---管径12.5mm6分管3\4"---管径19mm1寸管1"---管径25.4mm
二、换算方法：
1. 4分管是G1/2英寸的俗称。

2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。

三、水管的4分、6分、1寸等指的是内径，大约15mm、20mm，25mm；8分为一寸，所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格。

管径公制及英制对照表
1英寸=8英分=25.4mm，4分=12.7mm=半寸，6分=19.05mm=3/4寸。

工程管径对照表

直缝钢管公称直径DN、NB与钢管外径OD的区别钢管公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自钢管的管璧很薄，直缝钢管外径与管内径相差无几，所以取钢管的外径与钢管的内径之平均值当作钢管管径称呼。

钢管公称直径是公制mm为基准的，称DN (metric unit)。

比如DN100的钢管，如果遇到薄壁钢管，它得内径就会大于100mm，但遇到厚壁钢管它得内径就会小于100mm。

但计算时取100mm。

也叫DN100因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

1. 以公制(mm)为基准，称DN (metric unit)2. 以英制(inch)为基准，称NB(inch unit)3. DN (nominal diameter)NB (nominal bore)工程管径对照表（常用）1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管 DN84分管 DN156分管 DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.附表：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

管径公制及英制的对照表

管径公制及英制的对照表
公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

1. 以公制(mm)为基准，称 DN (metric unit)公制单位
2. 以英制(inch)为基准，称NB(inch unit)英寸单位
3. DN (nominal diameter公称内径)，NB (nominal bore公称内径)，OD (outside diameter外径)
英制管径和公制管径的换算方法
一、管的直径指的是管的内径。

由于壁厚不一样，如4分管外径有多种。

4分、6分、1寸是英制说法。

4分管1\2"---管径分管3\4"---管径19mm1寸管1"---管径
二、换算方法：
1. 4分管是G1/2英寸的俗称。

2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。

三、水管的4分、6分、1寸等指的是内径，大约15mm、20mm，25mm；8分为一寸，所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格。

管径公制及英制对照表
1英寸=8英分=，4分==半寸，6分==3/4寸。

各种常用管道管径的表示方法及对照表

各种常用管道管径的表示方法及对照表夏某人2018-03-25 23:56:59小编现给大家分享一下工程中各种管道管径的表示及对照表，请大家转发、收藏，以备不时之需！一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值﹣0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径x 壁厚的形式，例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如φ25 x 3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径x 壁厚”。

例如φ108 x 4，φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径x 壁厚。

例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径x 壁厚表示（如De108 x 4、De159 x 4.5等）；对无缝钢管或有色金属管道，应标注“外径x 壁厚”。

国标直缝焊管公称直径DN、NB与钢管外径OD的区别

江苏直缝焊管公称直径DN、NB与钢管外径OD的区别钢管公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自钢管的管璧很薄，直缝钢管外径与管内径相差无几，所以取钢管的外径与钢管的内径之平均值当作钢管管径称呼。

钢管公称直径是公制mm为基准的，称DN (metric unit)。

比如DN100的钢管，如果遇到薄壁钢管，它得内径就会大于100mm，但遇到厚壁钢管它得内径就会小于100mm。

但计算时取100mm。

也叫DN100 因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

1. 以公制(mm)为基准，称DN (metric unit)2. 以英制(inch)为基准，称NB(inch unit)3. DN (nominal diameter)NB (nominal bore)OD (outside diameter)4.【例】镀锌钢管DN50，Sch 20镀锌钢管NB2”，Sch 205. 外径与DN，NB的关系DN(mm)--------NB(inch)-------OD(mm)15----------------1/2---------------21.320----------------3/4 --------------26.725----------------1 ----------------33.432----------------1 1/4 -----------42.240----------------1 1/2 -----------48.350----------------2 ----------------60.365----------------2 1/2 -----------73.080----------------3 ----------------88.9100------------- 4 ----------------114.3125--------------5 ----------------139.8150------------- 6 ----------------168.3200------------- 8-----------------219.1无锡远洋钢管有限公司常年销售成都钢铁集团、冶钢集团、包头钢厂、宝钢集团、鞍钢集团、天津大无缝、西宁特钢厂、无锡钢厂、衡阳钢厂等各大钢厂生产的5mm*1mm—1020mm*200mm的无缝钢管，锅炉管，合金钢管，不锈钢管、镀锌管、化肥专用管，地质管，螺旋管，石油裂化管，支架管,冷拔管，大口径直缝焊管等.主营材质材质为10#、20#、35#、45#、20g、16Mn-45Mn、27SiMn、Q345B C D E,20G、12Cr1MoVG、12CrMo、p11、p12、p22、t91、p91、Cr5Mo(PS\STFA25)、10CrMo910(P22)、15CrMoG(P11 P12、STFA22)、WB36、12-42CrMo、20CrNIMo、25Cr2MoV、27SIMo、25-40CrMnMo、35Mo2VNb、34CrMo、20-40Cr、38CrMoAI、30-35CrMnSLA、09CrMo、09MnD、09CrMoAL、07Cr2ALMo、09CrCnSb、13CrMo44、320、360、410、A53、SA106B、D40、D58、D60、N80、CrB、X42、X46、X52、X56、L245、L290、L360、12Cr1MoWvTIB、J55、K55、L80、P110、1Cr18N19T1、0Cr18N19、304、321、304L、316、316L、316Ti、317L、310S、347、904L等。

各种常用管道管径的表示方法及对照表

For personal use only in study and research; not for commercial use各种常用管道管径的表示方法及对照表夏某人?2018-03-25 23:56:59小编现给大家分享一下工程中各种管道管径的表示及对照表，请大家转发、收藏，以备不时之需！?一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值﹣0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径x 壁厚的形式，例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如φ25 x 3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径x 壁厚”。

例如φ108 x 4，φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径x 壁厚。

例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径x 壁厚表示（如De108 x 4、De159 x 4.5等）；对无缝钢管或有色金属管道，应标注“外径x 壁厚”。

公称直径(DN,NB,OD)

公称直径(DN,NB,OD)一、公称直径DN是近似内径，代表是多大的内径的管子，但是也不是绝对相同数字的内径，原因是管道使用压力不同所以管子壁厚也不同。

压力高的壁厚内径小。

反之压力低的壁薄内径较大。

一般管子生产时为了统一命名是将管子外径做了规定，所以压力不同时壁厚做调整。

例：DN200管子外径是219毫米，设计人员根据使用压力要求选择不同的壁厚，这时选用的管子内径也可能是200毫米，压力高时也可能是195毫米。

但都叫DN200的管子。

二、公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

公称直径是公制mm为基准的，称 DN (metric unit)比如DN100的管，如果遇到薄壁管，它得内径就会大于100mm，但遇到厚壁管它得内径就会小于100mm。

但计算时取100mm。

也叫DN100因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

1. 以公制(mm)为基准，称 DN (metric unit)2. 以英制(inch)为基准，称NB(inch unit)3. DN (nominal diameter)NB (nominal bore)OD (outside diameter)4. 【例】镀锌钢管DN50，sch 20镀锌钢管NB2”，sch 205. 外径与DN，NB的关系如下：------DN(mm)--------NB(inch)-------OD(mm)15-------------- 1/2--------------21.320--------------3/4 --------------26.725-------------- 1 ----------------33.432-------------- 1 1/4 -----------42.240-------------- 1 1/2 -----------48.350-------------- 2 -----------60.365-------------- 2 1/2 -----------73.080-------------- 3 -----------88.9100-------------- 4 ------------114.3125-------------- 5 ------------139.8150-------------- 6 ------------168.3200--------------- 8------------219.1上面数据依ASTM A53仅共参考。

公称直径(DN,NB,OD)

公称直径(DN,NB,OD)一、公称直径DN是近似内径，代表是多大的内径的管子，但是也不是绝对相同数字的内径，原因是管道使用压力不同所以管子壁厚也不同。

压力高的壁厚内径小。

反之压力低的壁薄内径较大。

一般管子生产时为了统一命名是将管子外径做了规定，所以压力不同时壁厚做调整。

例：DN200管子外径是219毫米，设计人员根据使用压力要求选择不同的壁厚，这时选用的管子内径也可能是200毫米，压力高时也可能是195毫米。

但都叫DN200的管子。

二、公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

公称直径是公制mm为基准的，称 DN (metric unit)比如DN100的管，如果遇到薄壁管，它得内径就会大于100mm，但遇到厚壁管它得内径就会小于100mm。

但计算时取100mm。

也叫DN100因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

1. 以公制(mm)为基准，称 DN (metric unit)2. 以英制(inch)为基准，称NB(inch unit)3. DN (nominal diameter)NB (nominal bore)OD (outside diameter)4. 【例】镀锌钢管DN50，sch 20镀锌钢管NB2”，sch 205. 外径与DN，NB的关系如下：------DN(mm)--------NB(inch)-------OD(mm)15-------------- 1/2--------------21.320--------------3/4 --------------26.725-------------- 1 ----------------33.432-------------- 1 1/4 -----------42.240-------------- 1 1/2 -----------48.350-------------- 2 -----------60.365-------------- 2 1/2 -----------73.080-------------- 3 -----------88.9100-------------- 4 ------------114.3125-------------- 5 ------------139.8150-------------- 6 ------------168.3200--------------- 8------------219.1上面数据依ASTM A53仅共参考。

管径公制英制对照表及常用尺寸转换

2.以英制(inch)为基准，称NB(inch unit)英寸单位3.DN (nominaldiameter公称内径)，NB (nominalbore公称内径)，OD (outsidediameter外径)xx单位换算：1千米（公里）=2市里0.6241英里=0.540海里1米=3市尺=3.281英尺1海里=1.852千米（公里）=3.704市里=1.150英里1市尺=0.333米=1.094英尺1英里=1.609千米（公里）=3.219市里1英尺=12英寸=0.914市尺1平方千米（平方公里）=100公顷=4平方市里.=0.386平方海里1公亩=100平方米=0.15市亩1公顷=100平方米=100公亩=15市亩一千克（公斤）=2市斤=2.205英磅1市斤=0.5千克（公斤）=1.102英镑1英磅=16盎司=0.454千克（公斤）=0.907市斤1升（公制）=1公斤=1六升=1市升=0.220加仑（英制）1毫升=1xx=0.001升（公制）1加仑（英制）=4.546升=5.546市升管径公制及英制对照表DN(mm)公称内径NB(inch)公称内径OD(mm)外径对应欧标内螺纹俗称DN6101分管DN813.52分管DN10173分管DN1521.34分管DN2026.76分管DN25133.4RP11寸管DN3242.21寸2DN4048.31寸半DN50260.3RP22寸DN6573.02寸半DN80388.9RP33寸DN.3RP44寸DN.8RP55寸DN.3RP66寸DN.1RP88寸DNDNDNDNDNDNDN规范不同，外径会有些许差异，请注意。

1英寸=8英分=25.4mm，4分=12.7mm=半寸，6分寸。

钢管直径DN、NB、OD的区别钢管公称外径表示方法对照表

钢管直径DN、NB、OD的区别/钢管公称外径表示方法对照表
令狐采学
钢管从业人员在平时的工作和学习中经常会遇到DN、NB、OD等不同的钢管直径的表示方法，非钢管专业人员很容易将这个三个直径混淆。

下面是我对这三个钢管直径的理解，与大家分享一下，如有不对之处，还望指正。

NB：英制钢管单位的公称外径(inch unit)，单位是inch.具有实际代表意义
OD ：钢管的实际外径(outside diameter)，单位是MM.具有实际代表意义。

DN:钢管公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

单位是mm.最初应用这个数据是因为直缝钢管的管璧相对于直径很薄，直缝钢管外径与管内径相差无几，所以取直缝钢管的外径与直缝钢管的内径之平均值当作钢管公称直径的称呼。

钢管公称直径是公制mm为基准的，称DN (metric unit)。

其实仔细一算钢管的公称直径就是钢管内径加上一个壁厚。

假设钢管的外径是D,内径是d，壁厚
S,DN=(D+d)/2=(d+2S+d)/2=d+S即内径加一个壁厚，所以在实
际的应用中没有多大的意义。

在平时的工作和学习中，这个表示法要通过对照表来表达具体的数据。

如下就是钢管直径DN、NB、OD三者的对照表，这个表格在平时的工作中应用率很高，如有需要可以联系我，给你传份更详细的对照表。
